Система для сушки угля перегретым паром

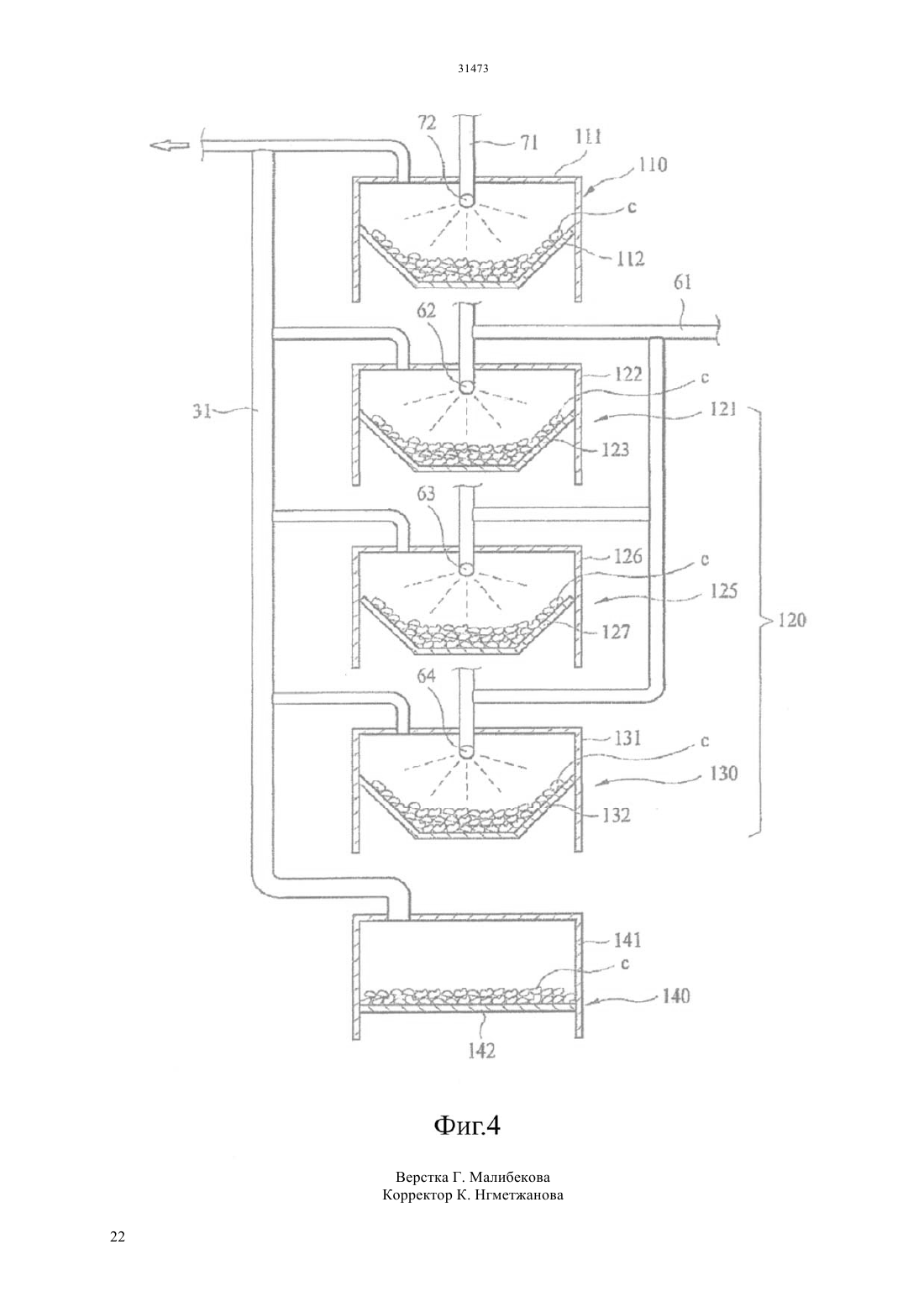

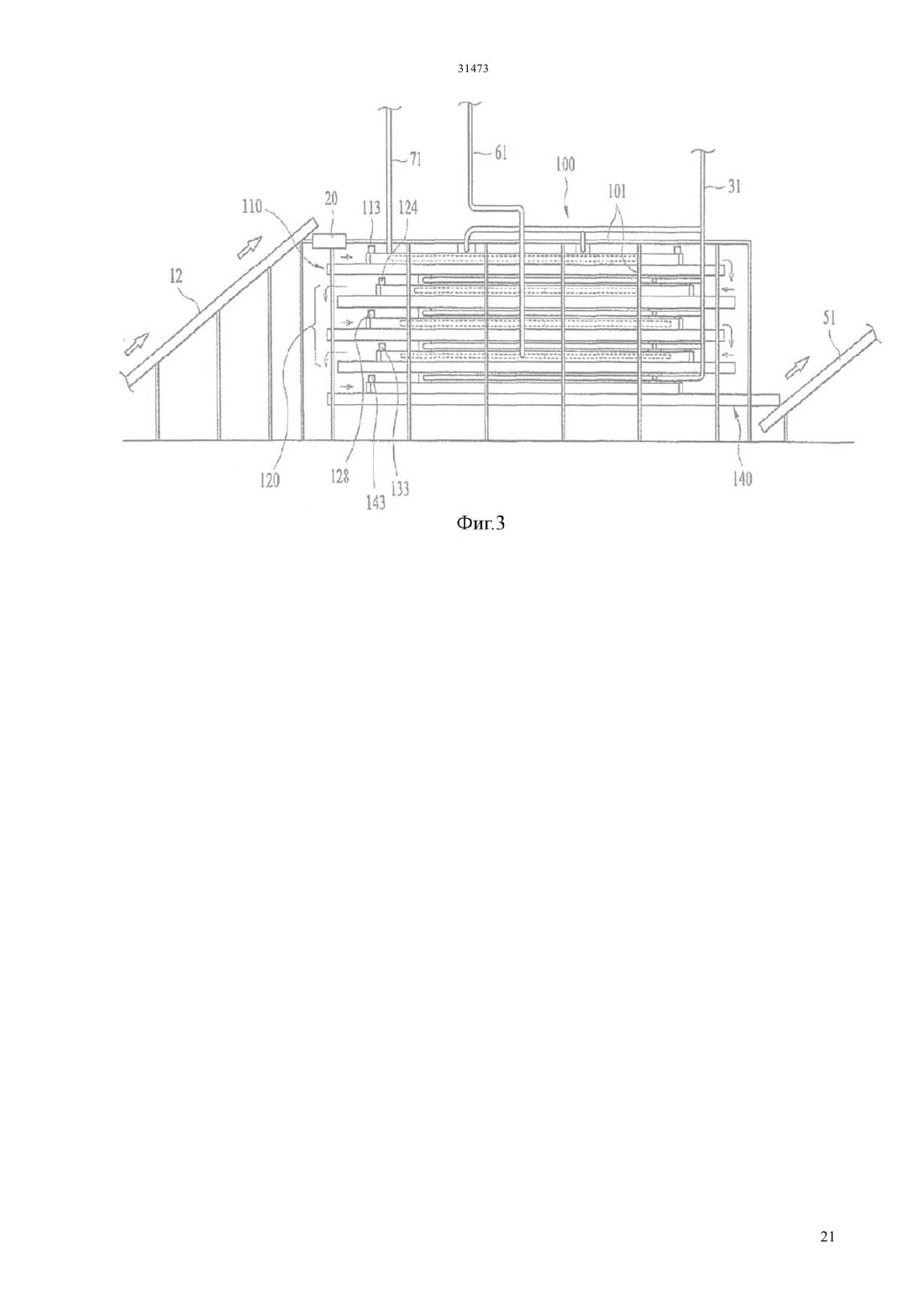

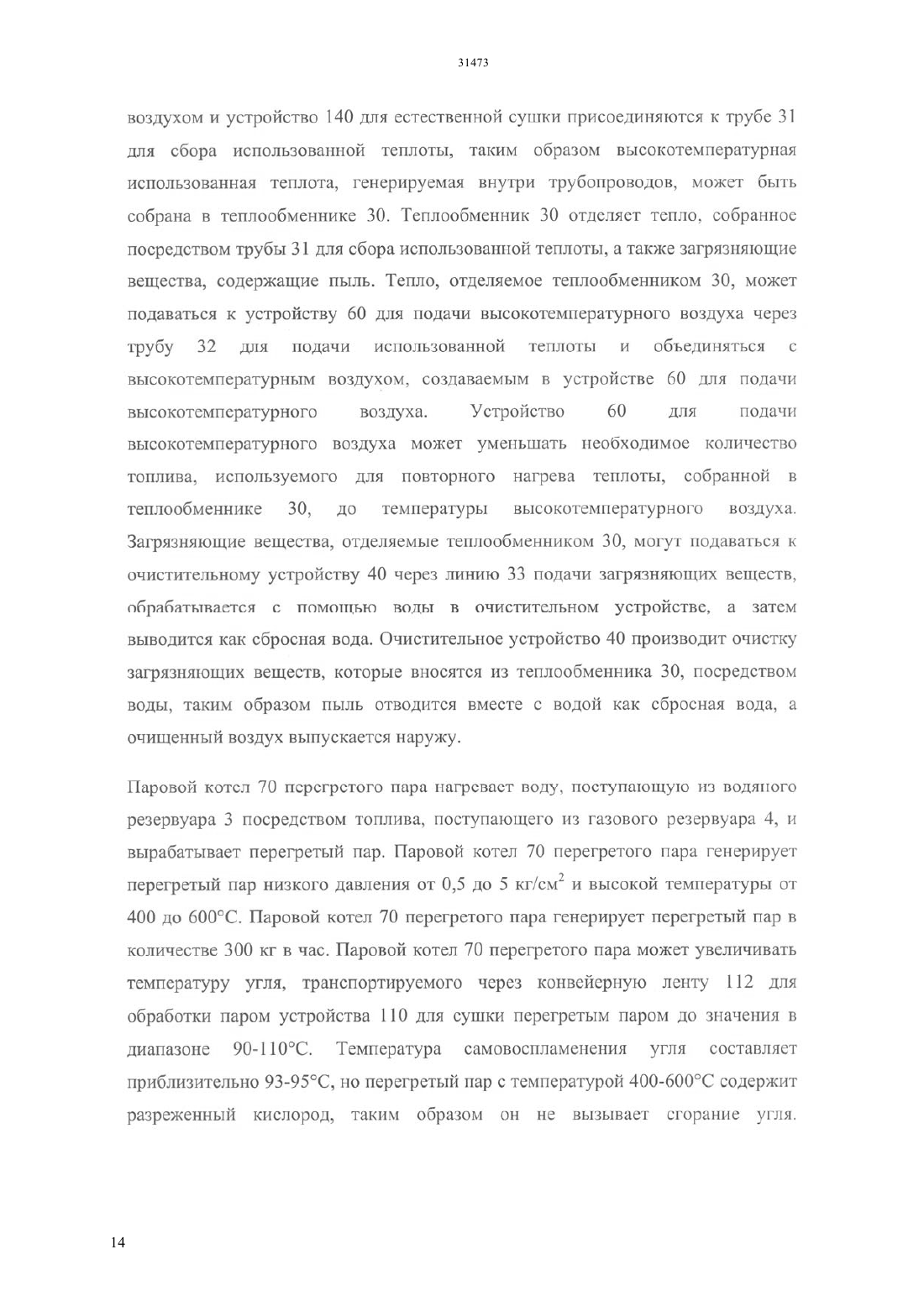

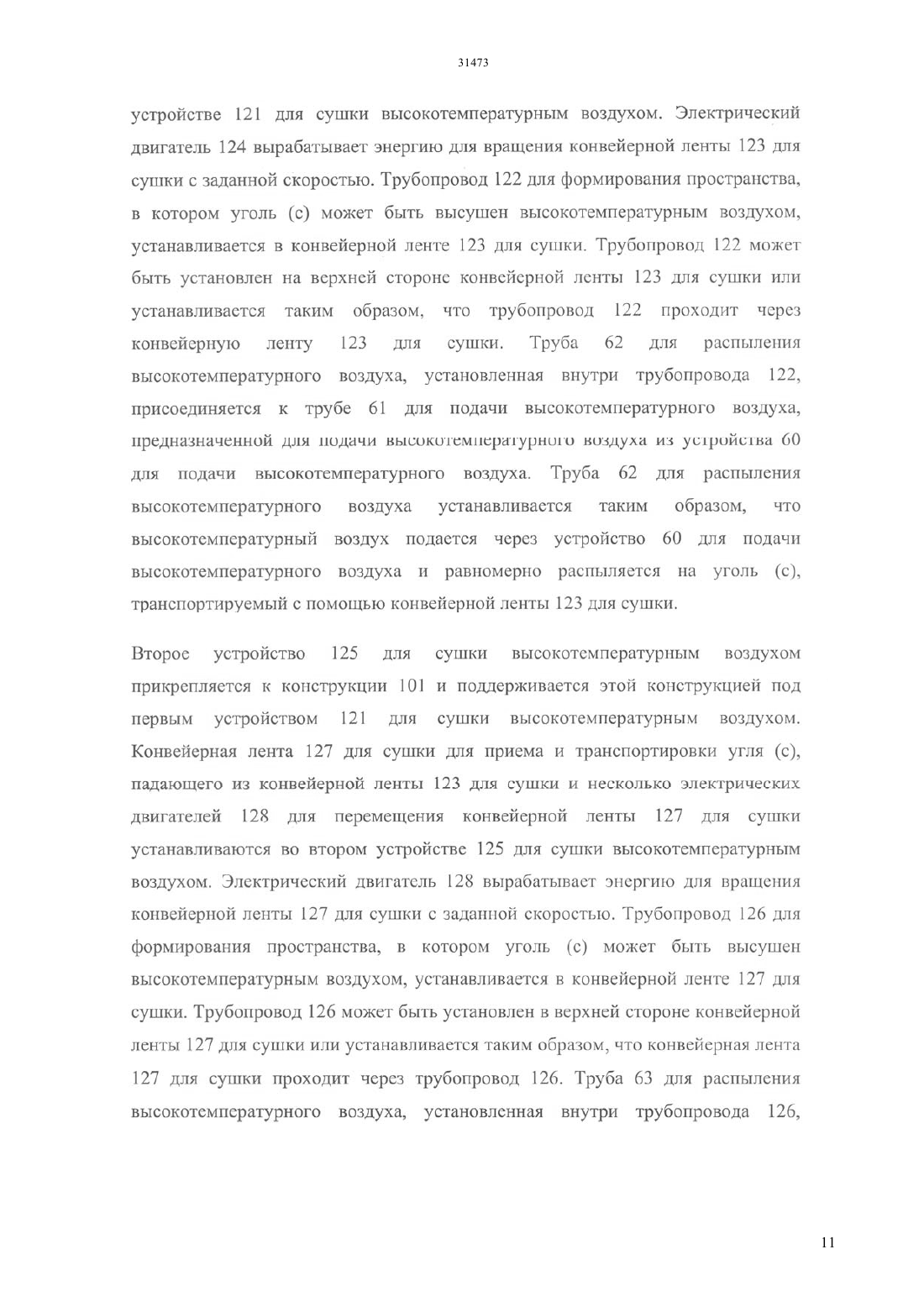

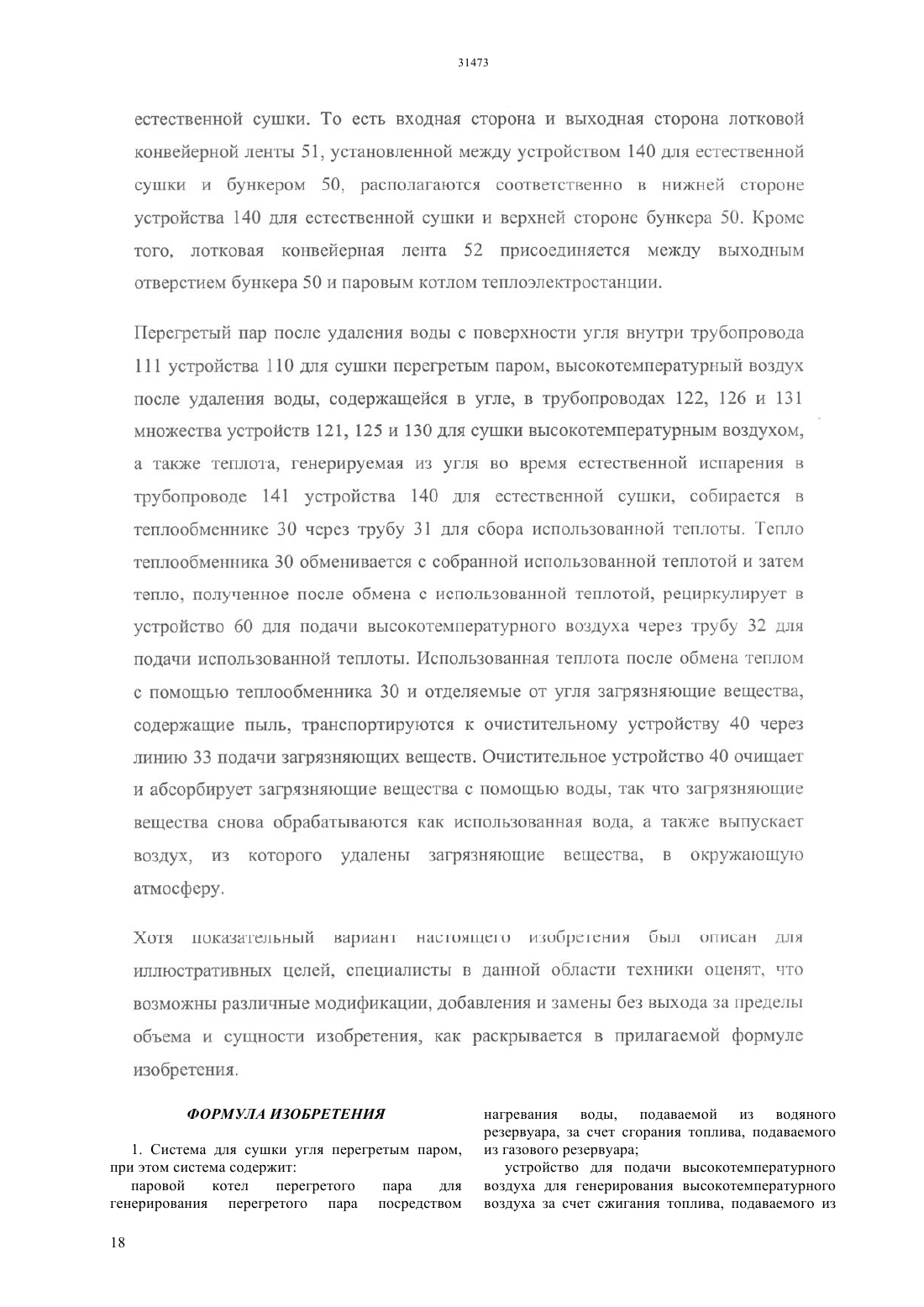

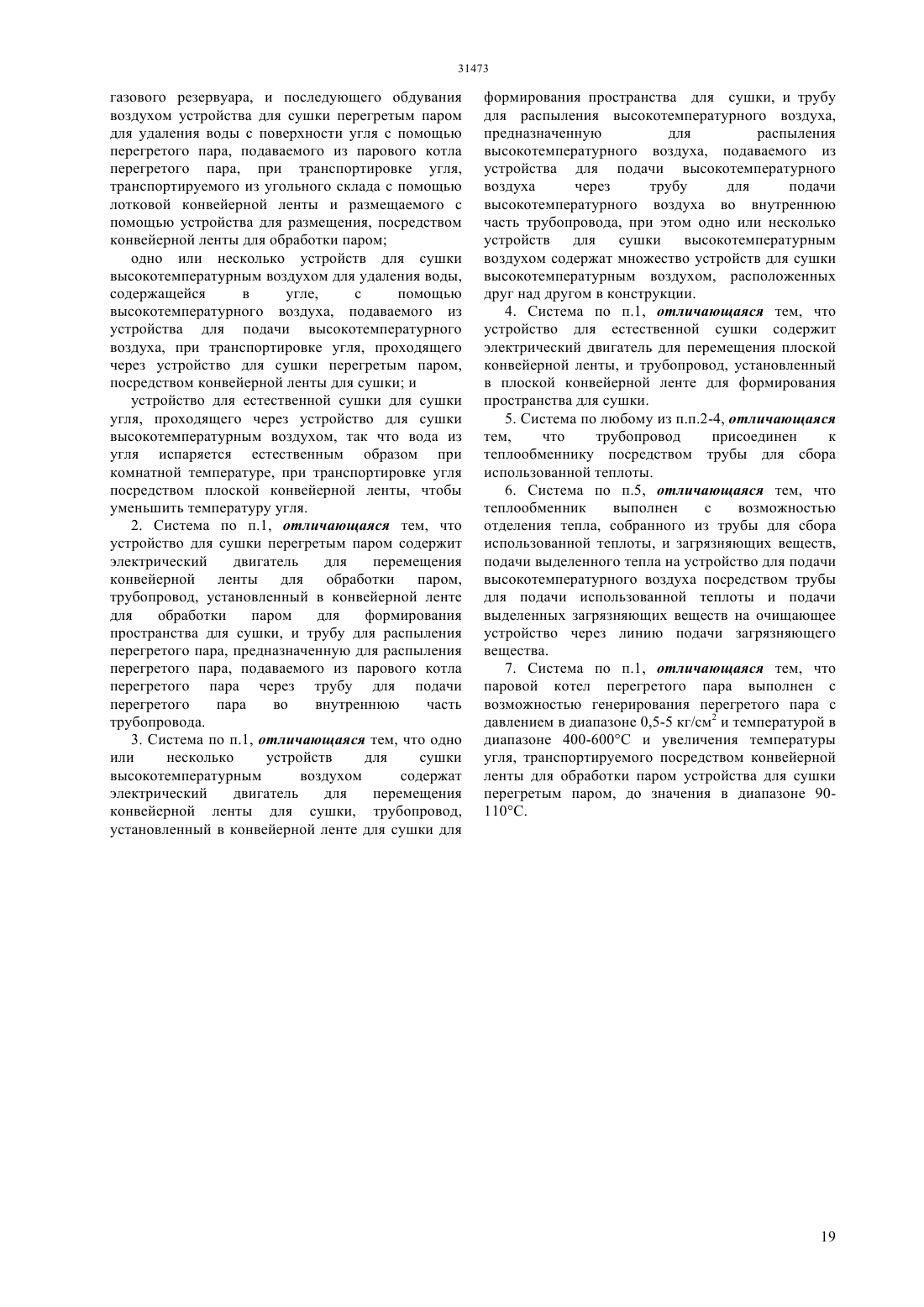

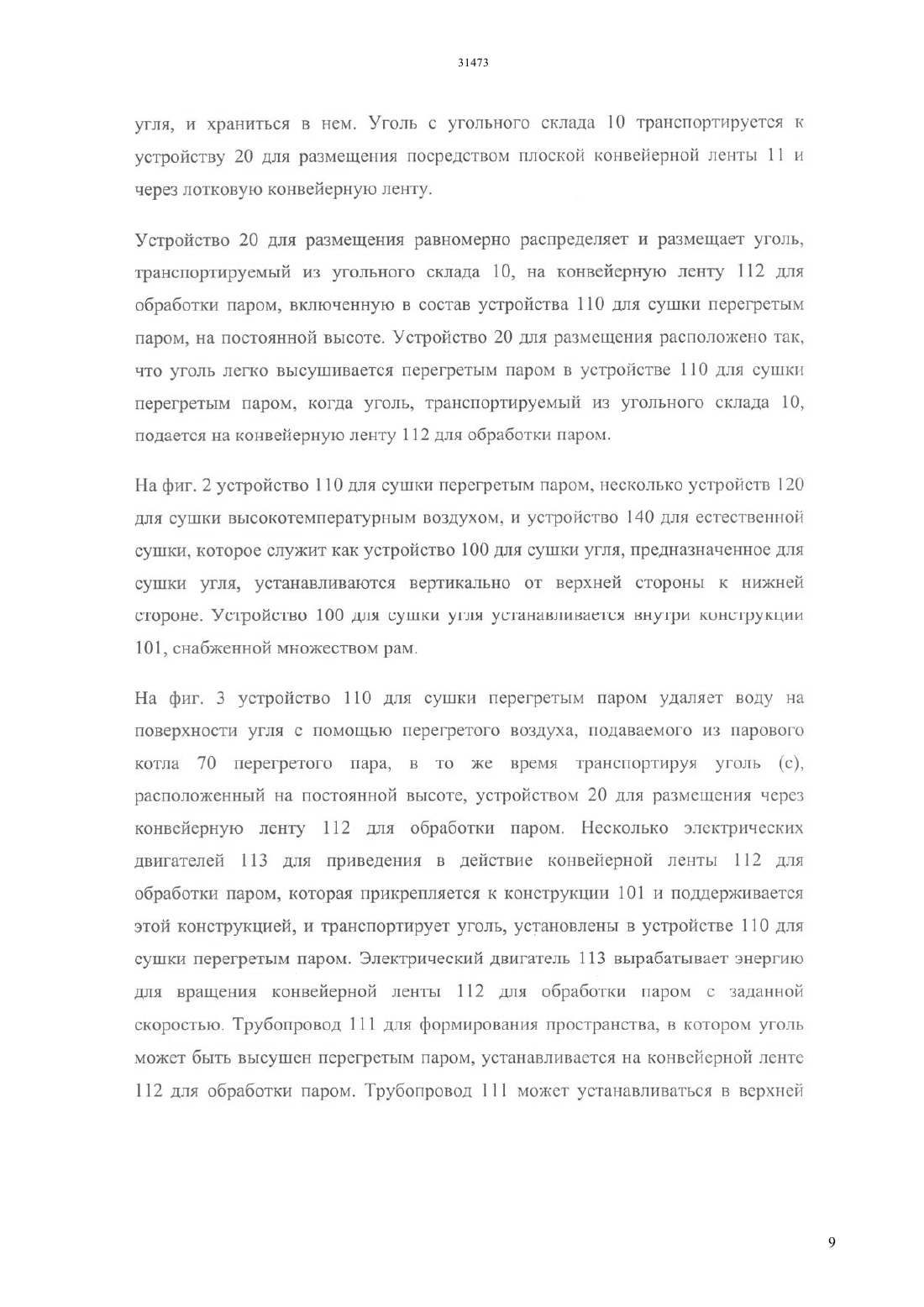

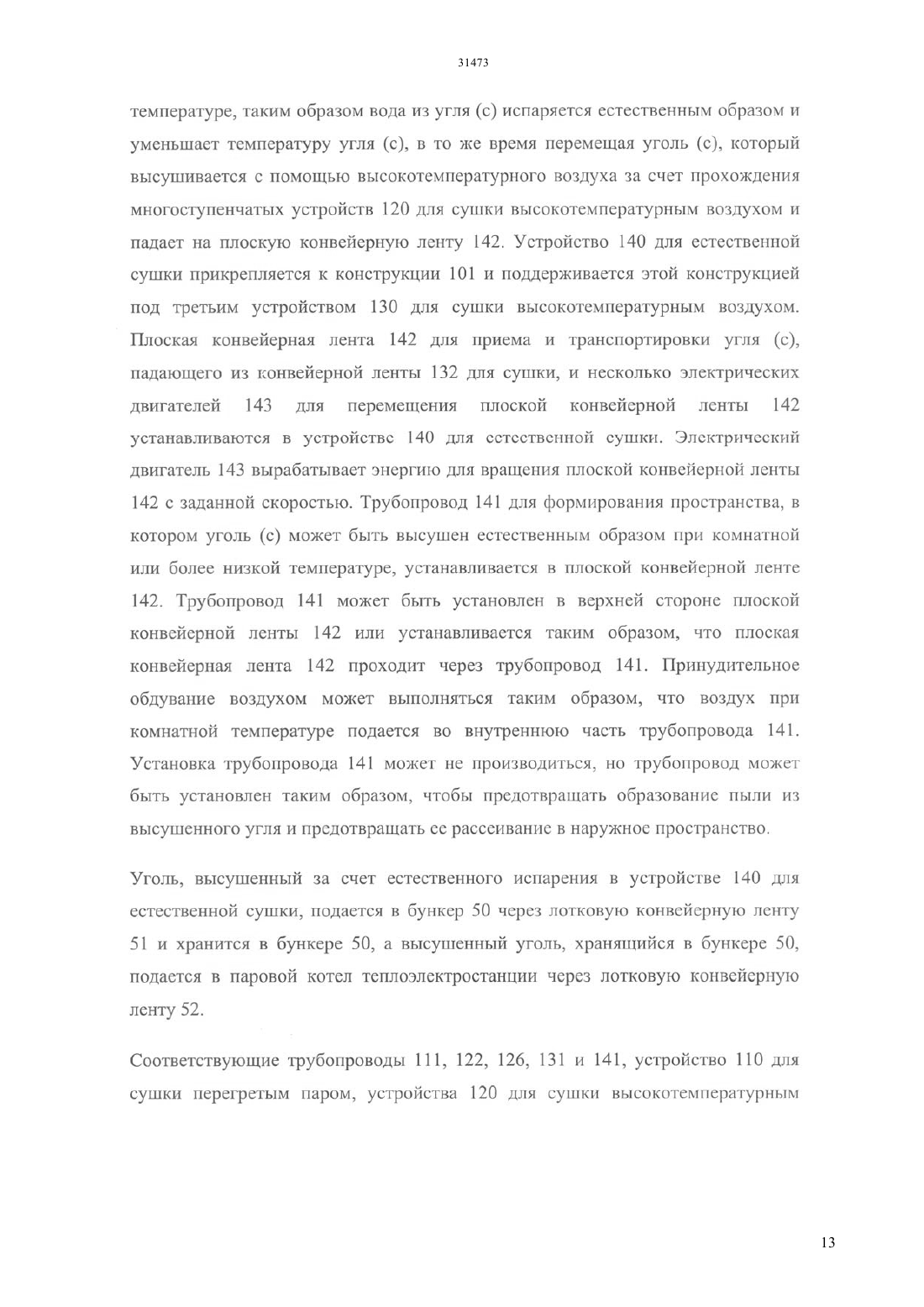

(51) 26 15/24 (2006.01) 26 3/04 (2006.01) 22 1/00 (2006.01) 26 21/02 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН/2012/002718, 10.04.2012 КХИМ, Сунк КхонХАНКУК ТЕКНОЛОДЖИ ИНК.Троицкая Наталья Ильинична 2011214806 , 27.10.20119505432 1, 23.02.19950961059 , 07.03.199720060055937 , 24.05.2006(54) СИСТЕМА ДЛЯ СУШКИ УГЛЯ ПЕРЕГРЕТЫМ ПАРОМ(57) Настоящее изобретение относится к системе для сушки угля для удаления воды, содержащейся в угле, используемом в качестве топлива для теплоэлектростанции, с помощью перегретого пара. Система для сушки угля содержит паровой котел перегретого пара для генерирования перегретого пара, устройство для подачи высокотемпературного воздуха для генерирования высокотемпературного воздуха, устройство для сушки перегретым паром для удаления воды с поверхности угля, одно или несколько устройств для сушки высокотемпературным воздухом для удаления воды,содержащейся в угле, устройство для естественной сушки угля, проходящего через устройство для сушки высокотемпературным воздухом. Система предотвращает неполное сгорание угля за счет удаления воды, присутствующей внутри и снаружи угольного топлива теплоэлектростанции,тем самым улучшая теплотворную способность угля и сводя к минимуму выделение загрязняющих веществ, предотвращая коррозию системы и улучшая ее надежность, увеличивая использование низкокачественного угля, который имеет низкий спрос, таким образом, улучшая стабильную поставку угля. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Система для сушки угля перегретым паром,при этом система содержит паровой котел перегретого пара для генерирования перегретого пара посредством 18 нагревания воды, подаваемой из водяного резервуара, за счет сгорания топлива, подаваемого из газового резервуара устройство для подачи высокотемпературного воздуха для генерирования высокотемпературного воздуха за счет сжигания топлива, подаваемого из газового резервуара, и последующего обдувания воздухом устройства для сушки перегретым паром для удаления воды с поверхности угля с помощью перегретого пара, подаваемого из парового котла перегретого пара, при транспортировке угля,транспортируемого из угольного склада с помощью лотковой конвейерной ленты и размещаемого с помощью устройства для размещения, посредством конвейерной ленты для обработки паром одно или несколько устройств для сушки высокотемпературным воздухом для удаления воды,содержащейся в угле,с помощью высокотемпературного воздуха, подаваемого из устройства для подачи высокотемпературного воздуха, при транспортировке угля, проходящего через устройство для сушки перегретым паром,посредством конвейерной ленты для сушки и устройство для естественной сушки для сушки угля, проходящего через устройство для сушки высокотемпературным воздухом, так что вода из угля испаряется естественным образом при комнатной температуре, при транспортировке угля посредством плоской конвейерной ленты, чтобы уменьшить температуру угля. 2. Система по п.1, отличающаяся тем, что устройство для сушки перегретым паром содержит электрический двигатель для перемещения конвейерной ленты для обработки паром,трубопровод, установленный в конвейерной ленте для обработки паром для формирования пространства для сушки, и трубу для распыления перегретого пара, предназначенную для распыления перегретого пара, подаваемого из парового котла перегретого пара через трубу для подачи перегретого пара во внутреннюю часть трубопровода. 3. Система по п.1, отличающаяся тем, что одно или несколько устройств для сушки высокотемпературным воздухом содержат электрический двигатель для перемещения конвейерной ленты для сушки, трубопровод,установленный в конвейерной ленте для сушки для формирования пространства для сушки, и трубу для распыления высокотемпературного воздуха,предназначенную для распыления высокотемпературного воздуха, подаваемого из устройства для подачи высокотемпературного воздуха через трубу для подачи высокотемпературного воздуха во внутреннюю часть трубопровода, при этом одно или несколько устройств для сушки высокотемпературным воздухом содержат множество устройств для сушки высокотемпературным воздухом, расположенных друг над другом в конструкции. 4. Система по п.1, отличающаяся тем, что устройство для естественной сушки содержит электрический двигатель для перемещения плоской конвейерной ленты, и трубопровод, установленный в плоской конвейерной ленте для формирования пространства для сушки. 5. Система по любому из п.п.2-4, отличающаяся тем,что трубопровод присоединен к теплообменнику посредством трубы для сбора использованной теплоты. 6. Система по п.5, отличающаяся тем, что теплообменник выполнен с возможностью отделения тепла, собранного из трубы для сбора использованной теплоты, и загрязняющих веществ,подачи выделенного тепла на устройство для подачи высокотемпературного воздуха посредством трубы для подачи использованной теплоты и подачи выделенных загрязняющих веществ на очищающее устройство через линию подачи загрязняющего вещества. 7. Система по п.1, отличающаяся тем, что паровой котел перегретого пара выполнен с возможностью генерирования перегретого пара с давлением в диапазоне 0,5-5 кг/см 2 и температурой в диапазоне 400-600 С и увеличения температуры угля, транспортируемого посредством конвейерной ленты для обработки паром устройства для сушки перегретым паром, до значения в диапазоне 90110 С.
