Разъемная форма для получения декоративных бетонных изделий
Номер полезной модели: 996
Опубликовано: 16.09.2013
Авторы: Акулова Марина Владимировна, Щепочкина Юлия Алексеевна
Формула / Реферат
Полезная модель относится к производству декоративных бетонных строительных изделий, например, блоков, шшт.
В разъемной форме для получения декоративных бетонных изделий, содержащей поддон, стенки, элементы крепления, по крайней мере, одна стенка снабжена приспособлением для придания крупному заполнителю заданного расположения в объеме формы. Приспособление выполнено в виде спицы, установленной в отверстии стенки. Приспособление выполнено в виде гибкого троса, прикрепленного к стенке.
Форма несложна в изготовлении и эксплуатации при получении декора тивных бетонных изделий с заданным расположением крупного заполнителя.
Текст

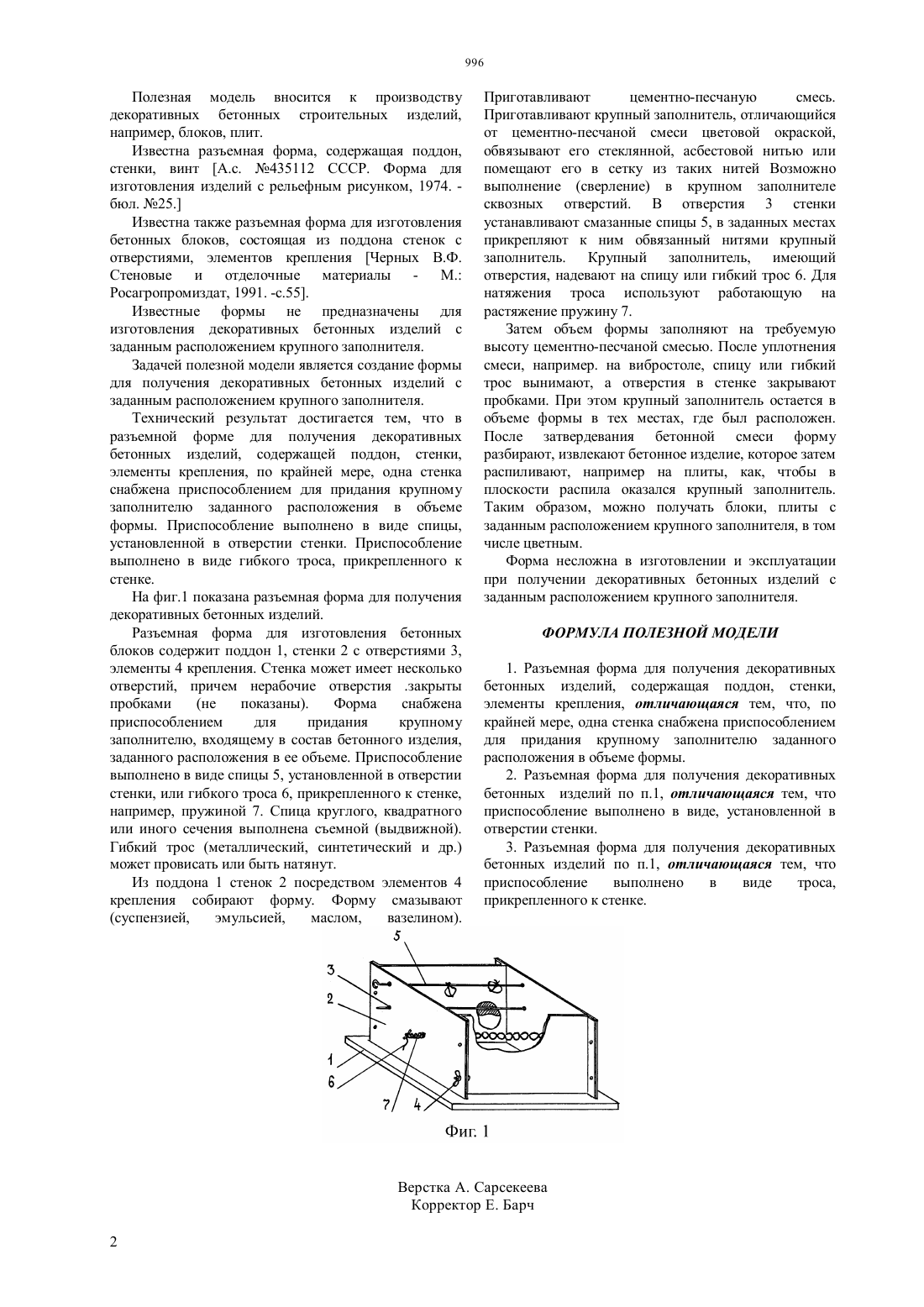

(51) 04 17/00 (2012.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ В разъемной форме для получения декоративных бетонных изделий, содержащей поддон, стенки,элементы крепления, по крайней мере, одна стенка снабжена приспособлением для придания крупному заполнителю заданного расположения в объеме формы. Приспособление выполнено в виде спицы,установленной в отверстии стенки. Приспособление выполнено в виде гибкого троса, прикрепленного к стенке. Форма несложна в изготовлении и эксплуатации при получении декоративных бетонных изделий с заданным расположением крупного заполнителя.(72) Щепочкина Юлия АлексеевнаАкулова Марина Владимировна(54) РАЗЪЕМНАЯ ФОРМА ДЛЯ ПОЛУЧЕНИЯ ДЕКОРАТИВНЫХ БЕТОННЫХ ИЗДЕЛИЙ(57) Полезная модель относится к производству декоративных бетонных строительных изделий,например, блоков, плит. Полезная модель вносится к производству декоративных бетонных строительных изделий,например, блоков, плит. Известна разъемная форма, содержащая поддон,стенки, винт А.с. 435112 СССР. Форма для изготовления изделий с рельефным рисунком, 1974. бюл. 25. Известна также разъемная форма для изготовления бетонных блоков, состоящая из поддона стенок с отверстиями, элементов крепления Черных В.Ф. Стеновые и отделочные материалы - М. Росагропромиздат, 1991. -с.55. Известные формы не предназначены для изготовления декоративных бетонных изделий с заданным расположением крупного заполнителя. Задачей полезной модели является создание формы для получения декоративных бетонных изделий с заданным расположением крупного заполнителя. Технический результат достигается тем, что в разъемной форме для получения декоративных бетонных изделий, содержащей поддон, стенки,элементы крепления, по крайней мере, одна стенка снабжена приспособлением для придания крупному заполнителю заданного расположения в объеме формы. Приспособление выполнено в виде спицы,установленной в отверстии стенки. Приспособление выполнено в виде гибкого троса, прикрепленного к стенке. На фиг.1 показана разъемная форма для получения декоративных бетонных изделий. Разъемная форма для изготовления бетонных блоков содержит поддон 1, стенки 2 с отверстиями 3,элементы 4 крепления. Стенка может имеет несколько отверстий, причем нерабочие отверстия .закрыты пробками(не показаны). Форма снабжена приспособлением для придания крупному заполнителю, входящему в состав бетонного изделия,заданного расположения в ее объеме. Приспособление выполнено в виде спицы 5, установленной в отверстии стенки, или гибкого троса 6, прикрепленного к стенке,например, пружиной 7. Спица круглого, квадратного или иного сечения выполнена съемной (выдвижной). Гибкий трос (металлический, синтетический и др.) может провисать или быть натянут. Из поддона 1 стенок 2 посредством элементов 4 крепления собирают форму. Форму смазывают Приготавливают цементно-песчаную смесь. Приготавливают крупный заполнитель, отличающийся от цементно-песчаной смеси цветовой окраской,обвязывают его стеклянной, асбестовой нитью или помещают его в сетку из таких нитей Возможно выполнение (сверление) в крупном заполнителе сквозных отверстий. В отверстия 3 стенки устанавливают смазанные спицы 5, в заданных местах прикрепляют к ним обвязанный нитями крупный заполнитель. Крупный заполнитель, имеющий отверстия, надевают на спицу или гибкий трос 6. Для натяжения троса используют работающую на растяжение пружину 7. Затем объем формы заполняют на требуемую высоту цементно-песчаной смесью. После уплотнения смеси, например. на вибростоле, спицу или гибкий трос вынимают, а отверстия в стенке закрывают пробками. При этом крупный заполнитель остается в объеме формы в тех местах, где был расположен. После затвердевания бетонной смеси форму разбирают, извлекают бетонное изделие, которое затем распиливают, например на плиты, как, чтобы в плоскости распила оказался крупный заполнитель. Таким образом, можно получать блоки, плиты с заданным расположением крупного заполнителя, в том числе цветным. Форма несложна в изготовлении и эксплуатации при получении декоративных бетонных изделий с заданным расположением крупного заполнителя. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Разъемная форма для получения декоративных бетонных изделий, содержащая поддон, стенки,элементы крепления, отличающаяся тем, что, по крайней мере, одна стенка снабжена приспособлением для придания крупному заполнителю заданного расположения в объеме формы. 2. Разъемная форма для получения декоративных бетонных изделий по п.1, отличающаяся тем, что приспособление выполнено в виде, установленной в отверстии стенки. 3. Разъемная форма для получения декоративных бетонных изделий по п.1, отличающаяся тем, что приспособление выполнено в виде троса,прикрепленного к стенке.
МПК / Метки
МПК: E04G 17/00
Метки: изделий, декоративных, получения, бетонных, форма, разъемная
