Насос бензиновый для двигателя внутреннего сгорания

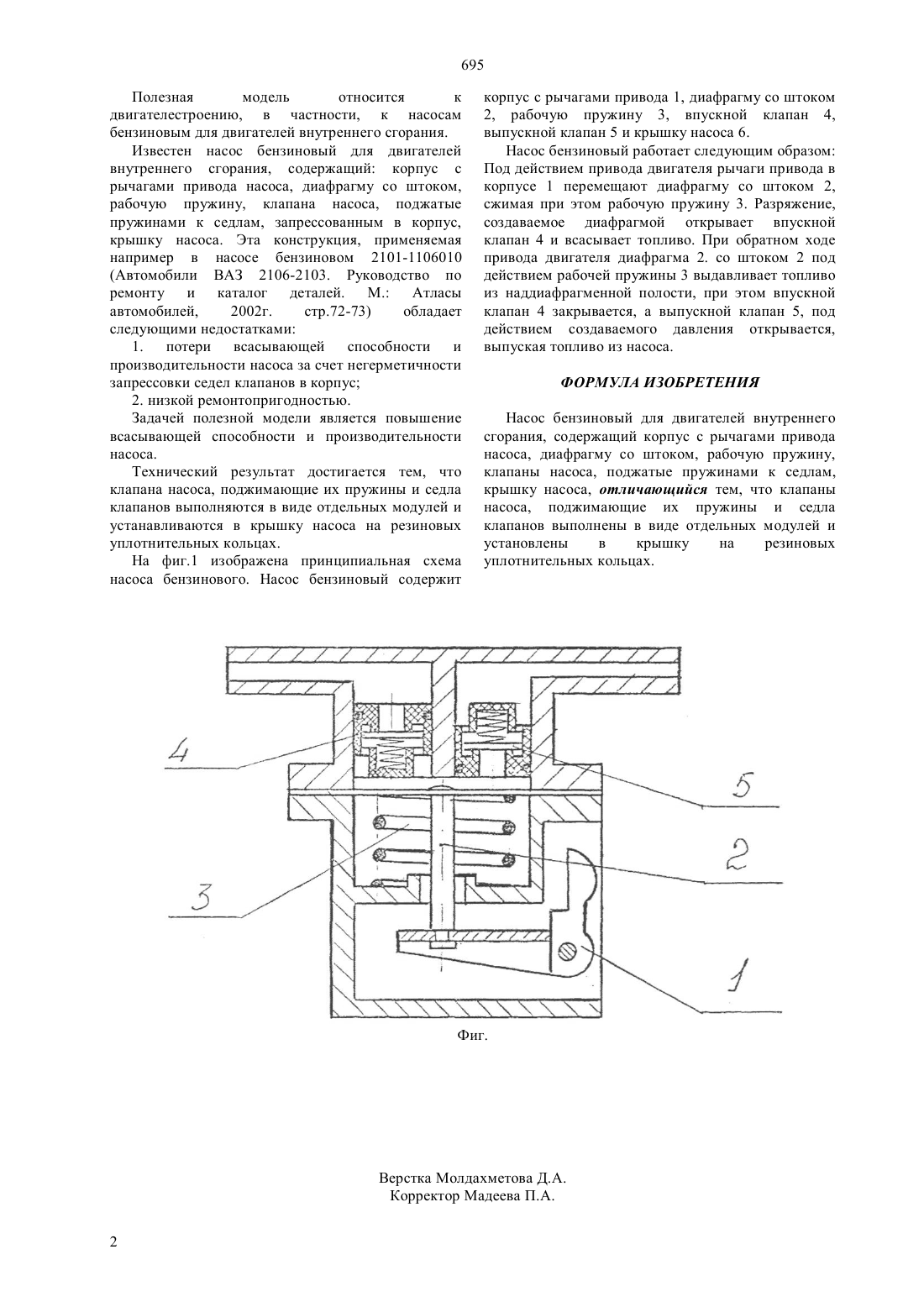

(51) 02 1/06 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(57) Полезная модель относится к двигателестроению, в частности, к насосам бензиновым для двигателей внутреннего сгорания. Насос бензиновый для двигателей внутреннего сгорания содержит корпус с рычагами привода насоса, диафрагму со штоком, рабочую пружину,клапаны насоса, поджатые пружинами к седлам,крышку насоса. Клапаны насоса, поджимающие их пружины и седла клапанов выполнены в виде отдельных модулей и установлены в крышку на резиновых уплотнительных кольцах.(73) Общество с ограниченной ответственностью Топливные системы(74) Русакова Нина Васильевна Жукова Галина Алексеевна Ляджин Владимир Алексеевич(56) Руководство по ремонту и каталог деталей. М. Атласы автомобилей, 2002, с.72-73(54) НАСОС БЕНЗИНОВЫЙ ДЛЯ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ 695 Полезная модель относится к двигателестроению, в частности, к насосам бензиновым для двигателей внутреннего сгорания. Известен насос бензиновый для двигателей внутреннего сгорания, содержащий корпус с рычагами привода насоса, диафрагму со штоком,рабочую пружину, клапана насоса, поджатые пружинами к седлам, запрессованным в корпус,крышку насоса. Эта конструкция, применяемая например в насосе бензиновом 2101-1106010(Автомобили ВАЗ 2106-2103. Руководство по ремонту и каталог деталей. М. Атласы автомобилей,2002 г. стр.72-73) обладает следующими недостатками 1. потери всасывающей способности и производительности насоса за счет негерметичности запрессовки седел клапанов в корпус 2. низкой ремонтопригодностью. Задачей полезной модели является повышение всасывающей способности и производительности насоса. Технический результат достигается тем, что клапана насоса, поджимающие их пружины и седла клапанов выполняются в виде отдельных модулей и устанавливаются в крышку насоса на резиновых уплотнительных кольцах. На фиг.1 изображена принципиальная схема насоса бензинового. Насос бензиновый содержит корпус с рычагами привода 1, диафрагму со штоком 2, рабочую пружину 3, впускной клапан 4,выпускной клапан 5 и крышку насоса 6. Насос бензиновый работает следующим образом Под действием привода двигателя рычаги привода в корпусе 1 перемещают диафрагму со штоком 2,сжимая при этом рабочую пружину 3. Разряжение,создаваемое диафрагмой открывает впускной клапан 4 и всасывает топливо. При обратном ходе привода двигателя диафрагма 2. со штоком 2 под действием рабочей пружины 3 выдавливает топливо из наддиафрагменной полости, при этом впускной клапан 4 закрывается, а выпускной клапан 5, под действием создаваемого давления открывается,выпуская топливо из насоса. ФОРМУЛА ИЗОБРЕТЕНИЯ Насос бензиновый для двигателей внутреннего сгорания, содержащий корпус с рычагами привода насоса, диафрагму со штоком, рабочую пружину,клапаны насоса, поджатые пружинами к седлам,крышку насоса, отличающийся тем, что клапаны насоса, поджимающие их пружины и седла клапанов выполнены в виде отдельных модулей и установлены в крышку на резиновых уплотнительных кольцах.
