Способ восстановления сульфидно-щелочного электролита

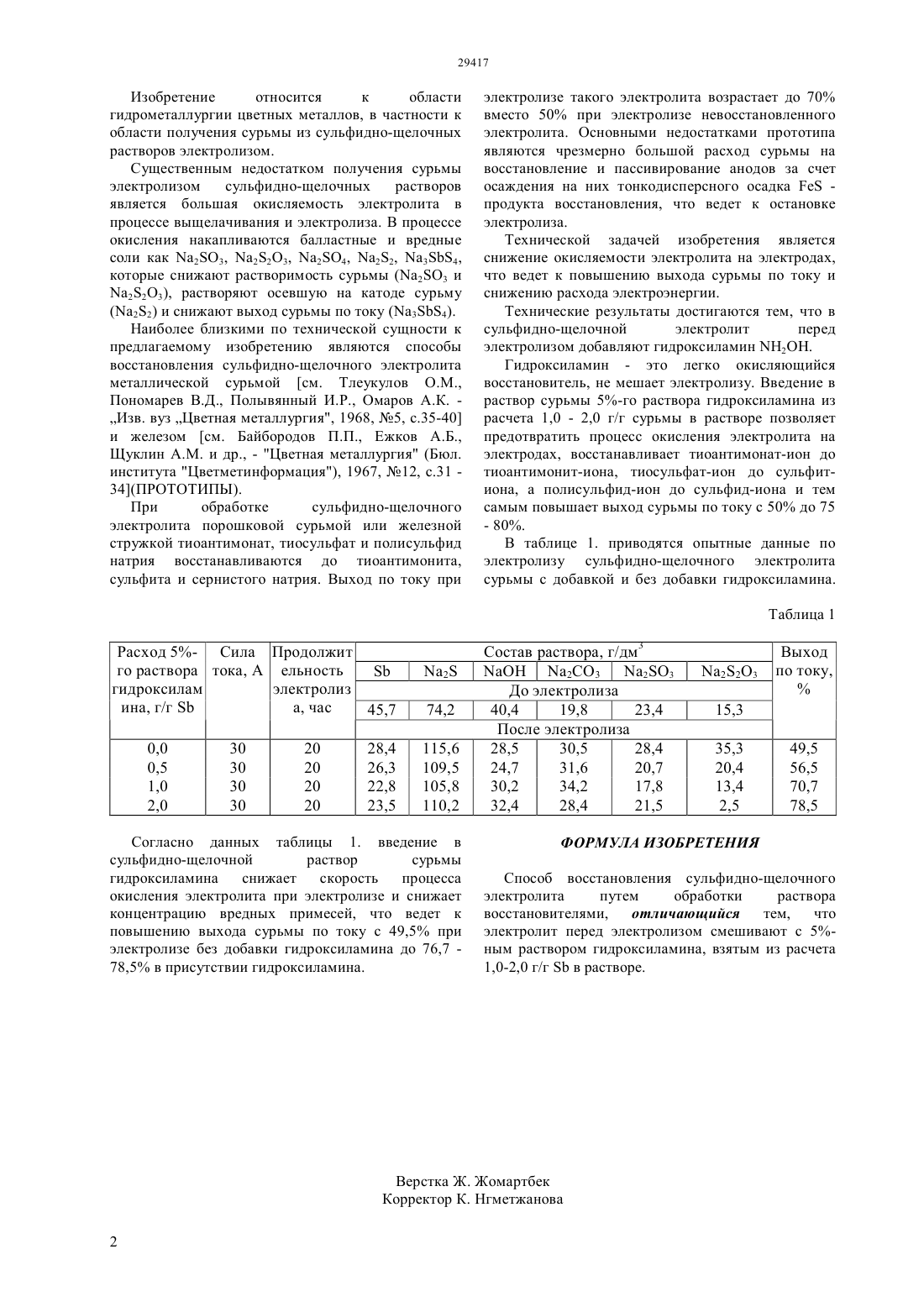

(51) 22 30/00 (2006.01) 22 30/04 (2006.01) 01 21/14 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Предлагается способ восстановления сульфидно-щелочного электролита гидроксиламином. Гидроксиламин - это легко окисляющийся восстановитель,не мешает электролизу. Введение в раствор сурьмы 5-го раствора гидроксиламина из расчета 1,0-2,0 г/г сурьмы в растворе позволяет предотвратить процесс окисления электролита на электродах, снижает концентрацию вредных примесей, что ведет к повышению выхода сурьмы по току с 50 до 7580.(72) Бугенов Еркен Сембекович Бугенов Булат Еркенович Бугенов Азат Еркенович(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И. Сатпаева Министерства образования и науки Республики Казахстан Изобретение относится к области гидрометаллургии цветных металлов, в частности к области получения сурьмы из сульфидно-щелочных растворов электролизом. Существенным недостатком получения сурьмы электролизом сульфидно-щелочных растворов является большая окисляемость электролита в процессе выщелачивания и электролиза. В процессе окисления накапливаются балластные и вредные соли как 2 О 3, 22 О 3, 2 О 4, 22, 34,которые снижают растворимость сурьмы (2 О 3 и 22 О 3), растворяют осевшую на катоде сурьму(22) и снижают выход сурьмы по току (34). Наиболее близкими по технической сущности к предлагаемому изобретению являются способы восстановления сульфидно-щелочного электролита металлической сурьмой см. Тлеукулов О.М.,Пономарев В.Д., Полывянный И.Р., Омаров А.К. Изв. вуз Цветная металлургия, 1968, 5, с.35-40 и железом см. Байбородов П.П., Ежков А.Б.,Щуклин А.М. и др., - Цветная металлургия (Бюл. института Цветметинформация), 1967, 12, с.31 34(ПРОТОТИПЫ). При обработке сульфидно-щелочного электролита порошковой сурьмой или железной стружкой тиоантимонат, тиосульфат и полисульфид натрия восстанавливаются до тиоантимонита,сульфита и сернистого натрия. Выход по току при электролизе такого электролита возрастает до 70 вместо 50 при электролизе невосстановленного электролита. Основными недостатками прототипа являются чрезмерно большой расход сурьмы на восстановление и пассивирование анодов за счет осаждения на них тонкодисперсного осадкапродукта восстановления, что ведет к остановке электролиза. Технической задачей изобретения является снижение окисляемости электролита на электродах,что ведет к повышению выхода сурьмы по току и снижению расхода электроэнергии. Технические результаты достигаются тем, что в сульфидно-щелочной электролит перед электролизом добавляют гидроксиламин 2. Гидроксиламин - это легко окисляющийся восстановитель, не мешает электролизу. Введение в раствор сурьмы 5-го раствора гидроксиламина из расчета 1,0 - 2,0 г/г сурьмы в растворе позволяет предотвратить процесс окисления электролита на электродах, восстанавливает тиоантимонат-ион до тиоантимонит-иона, тиосульфат-ион до сульфитиона, а полисульфид-ион до сульфид-иона и тем самым повышает выход сурьмы по току с 50 до 75- 80. В таблице 1. приводятся опытные данные по электролизу сульфидно-щелочного электролита сурьмы с добавкой и без добавки гидроксиламина. Таблица 1 Расход 5- Сила Продолжит го раствора тока, А ельность Согласно данных таблицы 1. введение в сульфидно-щелочной раствор сурьмы гидроксиламина снижает скорость процесса окисления электролита при электролизе и снижает концентрацию вредных примесей, что ведет к повышению выхода сурьмы по току с 49,5 при электролизе без добавки гидроксиламина до 76,7 78,5 в присутствии гидроксиламина. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ восстановления сульфидно-щелочного электролита путем обработки раствора восстановителями, отличающийся тем, что электролит перед электролизом смешивают с 5 ным раствором гидроксиламина, взятым из расчета 1,0-2,0 г/гв растворе.
