Установка для нагнетательного проветривания тупиковых горных выработок большой протяженности

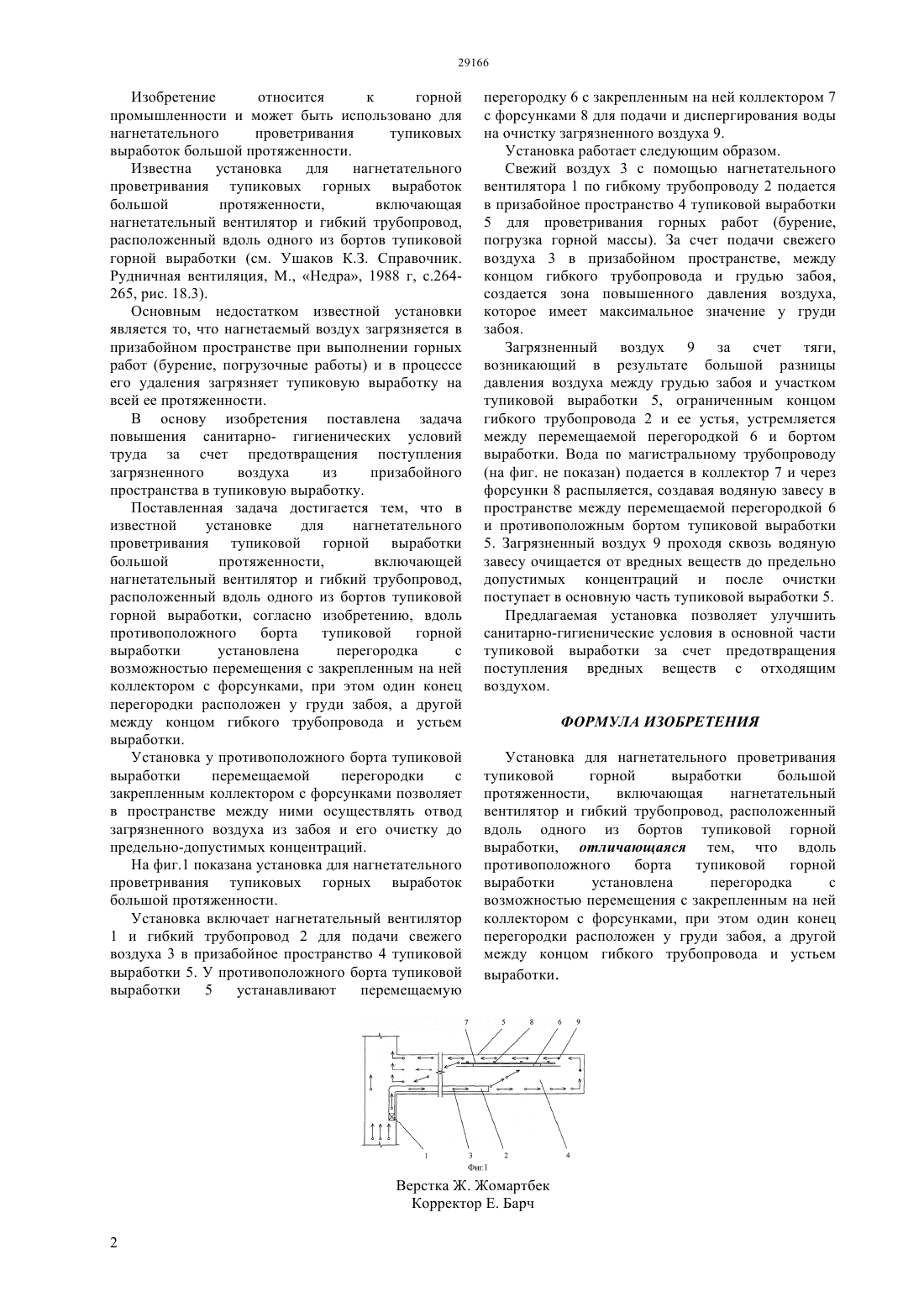

(51) 21 1/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ труда за счет предотвращения поступления загрязненного воздуха из призабойного пространства в тупиковую выработку. Поставленная задача достигается тем, что в известной установке для нагнетательного проветривания тупиковой горной выработки большой протяженности,включающей нагнетательный вентилятор и гибкий трубопровод,расположенный вдоль одного из бортов тупиковой горной выработки,при этом вдоль противоположного борта тупиковой горной выработки установлена перегородка с возможностью перемещения с закрепленным на ней коллектором с форсунками, при чем один конец перегородки расположен у груди забоя, а другой между концом гибкого трубопровода и устьем выработки. Предлагаемая установка позволяет улучшить санитарно-гигиенические условия в основной части тупиковой выработки за счет предотвращения поступления вредных веществ с отходящим воздухом.(72) Стрельчук Николай Сергеевич Кольцова Ольга Ильинична Сарсекенова Зоя Киналдиновна Стрельчук Екатерина Сергеевна(73) Республиканское государственное предприятие на праве хозяйственного ведения Национальный центр по комплексной переработке минерального сырья Республики Казахстан Комитета промышленности Министерства индустрии и новых технологий Республики Казахстан(54) УСТАНОВКА ДЛЯ НАГНЕТАТЕЛЬНОГО ПРОВЕТРИВАНИЯ ТУПИКОВОЙ ГОРНОЙ ВЫРАБОТКИ БОЛЬШОЙ ПРОТЯЖЕННОСТИ(57) Изобретение относится к горной промышленности и может быть использовано для нагнетательного проветривания тупиковых выработок большой протяженности. В основу изобретения поставлена задача повышения санитарно - гигиенических условий Изобретение относится к горной промышленности и может быть использовано для нагнетательного проветривания тупиковых выработок большой протяженности. Известна установка для нагнетательного проветривания тупиковых горных выработок большой протяженности,включающая нагнетательный вентилятор и гибкий трубопровод,расположенный вдоль одного из бортов тупиковой горной выработки (см. Ушаков К.З. Справочник. Рудничная вентиляция, М., Недра, 1988 г, с.264265, рис. 18.3). Основным недостатком известной установки является то, что нагнетаемый воздух загрязняется в призабойном пространстве при выполнении горных работ (бурение, погрузочные работы) и в процессе его удаления загрязняет тупиковую выработку на всей ее протяженности. В основу изобретения поставлена задача повышения санитарно- гигиенических условий труда за счет предотвращения поступления загрязненного воздуха из призабойного пространства в тупиковую выработку. Поставленная задача достигается тем, что в известной установке для нагнетательного проветривания тупиковой горной выработки большой протяженности,включающей нагнетательный вентилятор и гибкий трубопровод,расположенный вдоль одного из бортов тупиковой горной выработки, согласно изобретению, вдоль противоположного борта тупиковой горной выработки установлена перегородка с возможностью перемещения с закрепленным на ней коллектором с форсунками, при этом один конец перегородки расположен у груди забоя, а другой между концом гибкого трубопровода и устьем выработки. Установка у противоположного борта тупиковой выработки перемещаемой перегородки с закрепленным коллектором с форсунками позволяет в пространстве между ними осуществлять отвод загрязненного воздуха из забоя и его очистку до предельно-допустимых концентраций. На фиг.1 показана установка для нагнетательного проветривания тупиковых горных выработок большой протяженности. Установка включает нагнетательный вентилятор 1 и гибкий трубопровод 2 для подачи свежего воздуха 3 в призабойное пространство 4 тупиковой выработки 5. У противоположного борта тупиковой выработки 5 устанавливают перемещаемую перегородку 6 с закрепленным на ней коллектором 7 с форсунками 8 для подачи и диспергирования воды на очистку загрязненного воздуха 9. Установка работает следующим образом. Свежий воздух 3 с помощью нагнетательного вентилятора 1 по гибкому трубопроводу 2 подается в призабойное пространство 4 тупиковой выработки 5 для проветривания горных работ (бурение,погрузка горной массы). За счет подачи свежего воздуха 3 в призабойном пространстве, между концом гибкого трубопровода и грудью забоя,создается зона повышенного давления воздуха,которое имеет максимальное значение у груди забоя. Загрязненный воздух 9 за счет тяги,возникающий в результате большой разницы давления воздуха между грудью забоя и участком тупиковой выработки 5, ограниченным концом гибкого трубопровода 2 и ее устья, устремляется между перемещаемой перегородкой 6 и бортом выработки. Вода по магистральному трубопроводу(на фиг. не показан) подается в коллектор 7 и через форсунки 8 распыляется, создавая водяную завесу в пространстве между перемещаемой перегородкой 6 и противоположным бортом тупиковой выработки 5. Загрязненный воздух 9 проходя сквозь водяную завесу очищается от вредных веществ до предельно допустимых концентраций и после очистки поступает в основную часть тупиковой выработки 5. Предлагаемая установка позволяет улучшить санитарно-гигиенические условия в основной части тупиковой выработки за счет предотвращения поступления вредных веществ с отходящим воздухом. ФОРМУЛА ИЗОБРЕТЕНИЯ Установка для нагнетательного проветривания тупиковой горной выработки большой протяженности,включающая нагнетательный вентилятор и гибкий трубопровод, расположенный вдоль одного из бортов тупиковой горной выработки, отличающаяся тем, что вдоль противоположного борта тупиковой горной выработки установлена перегородка с возможностью перемещения с закрепленным на ней коллектором с форсунками, при этом один конец перегородки расположен у груди забоя, а другой между концом гибкого трубопровода и устьем выработки.
