Состав для бетонной тротуарной плитки

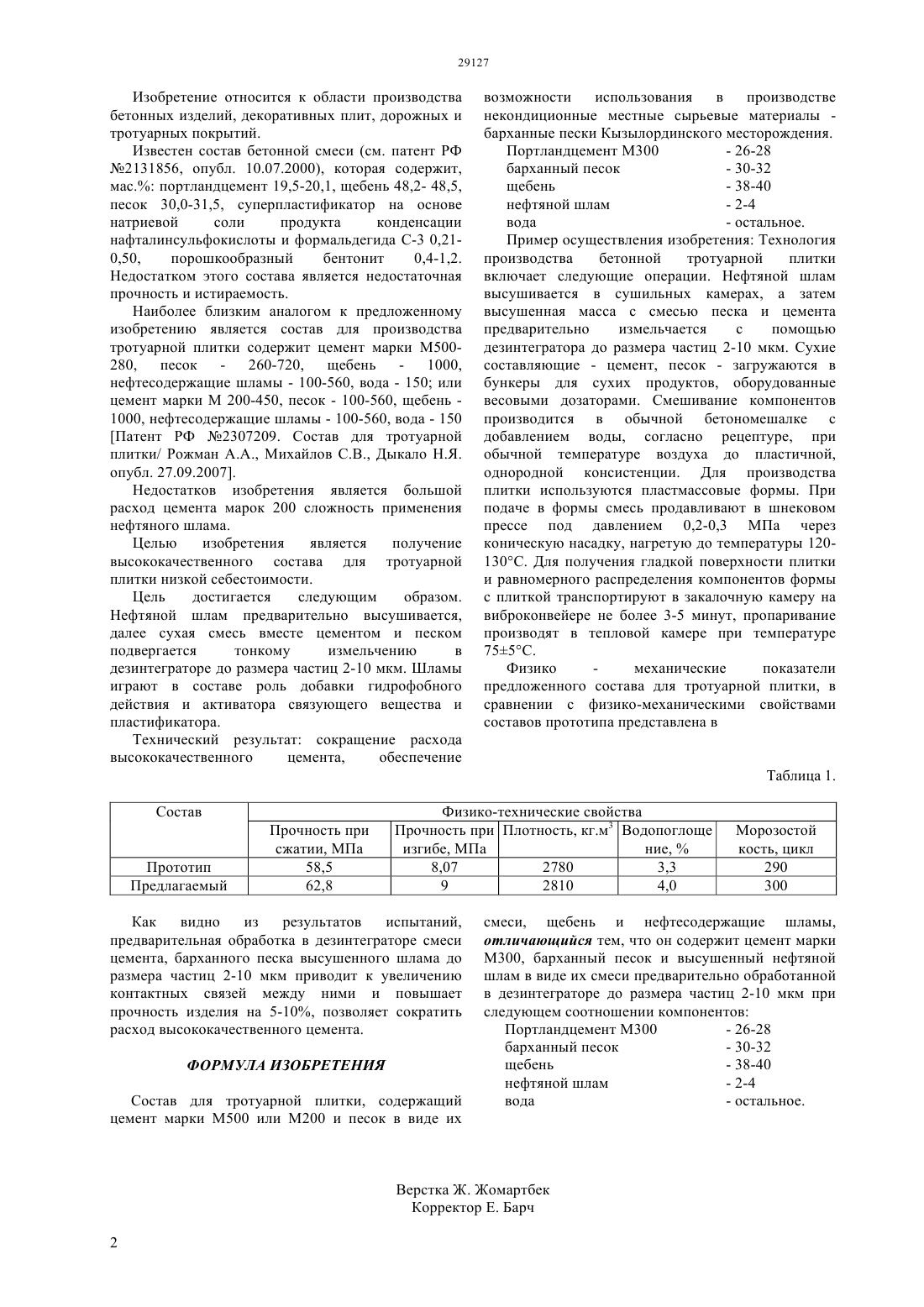

(51) 04 28/04 (2006.01) 04 24/24 (2006.01) 04 111/20 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Состав для тротуарной плитки содержит щебень,цемент марки М 300, барханный песок и высушенный нефтяной шлам в виде их смеси предварительно обработанной в дезинтеграторе до размера частиц 2-10 мкм при следующем соотношении компонентов Портландцемент М 300- остальное. Предлагаемый состав для бетонной тротуарной плитки позволяет сократить расхода высококачественного цемента,обеспечение возможности использования в производстве некондиционные местные сырьевые материалы барханных песков Кызылординского месторождения.(72) Бисенов Кылышбай Алдабергенович Удербаев Сакен Сейтканович Бауыржанова Ляззат Бауыржановна(73) Республиканское государственное предприятие на праве хозяйственного ведения Кызылординский государственный университет им. Коркыт Ата Министерства образования и науки Республики Казахстан(54) СОСТАВ ДЛЯ БЕТОННОЙ ТРОТУАРНОЙ ПЛИТКИ(57) Изобретение относится к области производства бетонных изделий, декоративных плит, дорожных и тротуарных покрытий. Изобретение относится к области производства бетонных изделий, декоративных плит, дорожных и тротуарных покрытий. Известен состав бетонной смеси (см. патент РФ 2131856, опубл. 10.07.2000), которая содержит,мас. портландцемент 19,5-20,1, щебень 48,2- 48,5,песок 30,0-31,5, суперпластификатор на основе натриевой соли продукта конденсации нафталинсульфокислоты и формальдегида С-3 0,210,50,порошкообразный бентонит 0,4-1,2. Недостатком этого состава является недостаточная прочность и истираемость. Наиболее близким аналогом к предложенному изобретению является состав для производства тротуарной плитки содержит цемент марки М 500280, песок - 260-720, щебень - 1000,нефтесодержащие шламы - 100-560, вода - 150 или цемент марки М 200-450, песок - 100-560, щебень 1000, нефтесодержащие шламы - 100-560, вода - 150 Патент РФ 2307209. Состав для тротуарной плитки/ Рожман А.А., Михайлов С.В., Дыкало Н.Я. опубл. 27.09.2007. Недостатков изобретения является большой расход цемента марок 200 сложность применения нефтяного шлама. Целью изобретения является получение высококачественного состава для тротуарной плитки низкой себестоимости. Цель достигается следующим образом. Нефтяной шлам предварительно высушивается,далее сухая смесь вместе цементом и песком подвергается тонкому измельчению в дезинтеграторе до размера частиц 2-10 мкм. Шламы играют в составе роль добавки гидрофобного действия и активатора связующего вещества и пластификатора. Технический результат сокращение расхода высококачественного цемента,обеспечение возможности использования в производстве некондиционные местные сырьевые материалы барханные пески Кызылординского месторождения. Портландцемент М 300- остальное. Пример осуществления изобретения Технология производства бетонной тротуарной плитки включает следующие операции. Нефтяной шлам высушивается в сушильных камерах, а затем высушенная масса с смесью песка и цемента предварительно измельчается с помощью дезинтегратора до размера частиц 2-10 мкм. Сухие составляющие - цемент, песок - загружаются в бункеры для сухих продуктов, оборудованные весовыми дозаторами. Смешивание компонентов производится в обычной бетономешалке с добавлением воды, согласно рецептуре, при обычной температуре воздуха до пластичной,однородной консистенции. Для производства плитки используются пластмассовые формы. При подаче в формы смесь продавливают в шнековом прессе под давлением 0,2-0,3 МПа через коническую насадку, нагретую до температуры 120130 С. Для получения гладкой поверхности плитки и равномерного распределения компонентов формы с плиткой транспортируют в закалочную камеру на виброконвейере не более 3-5 минут, пропаривание производят в тепловой камере при температуре 755 С. Физико механические показатели предложенного состава для тротуарной плитки, в сравнении с физико-механическими свойствами составов прототипа представлена в Таблица 1. Физико-технические свойства Прочность при Плотность, кг.м 3 Водопоглоще изгибе, МПа ние,8,07 2780 3,3 9 2810 4,0 Как видно из результатов испытаний,предварительная обработка в дезинтеграторе смеси цемента, барханного песка высушенного шлама до размера частиц 2-10 мкм приводит к увеличению контактных связей между ними и повышает прочность изделия на 5-10, позволяет сократить расход высококачественного цемента. ФОРМУЛА ИЗОБРЕТЕНИЯ Состав для тротуарной плитки, содержащий цемент марки М 500 или М 200 и песок в виде их смеси, щебень и нефтесодержащие шламы,отличающийся тем, что он содержит цемент марки М 300, барханный песок и высушенный нефтяной шлам в виде их смеси предварительно обработанной в дезинтеграторе до размера частиц 2-10 мкм при следующем соотношении компонентов Портландцемент М 300
