Состав для тротуарной плитки

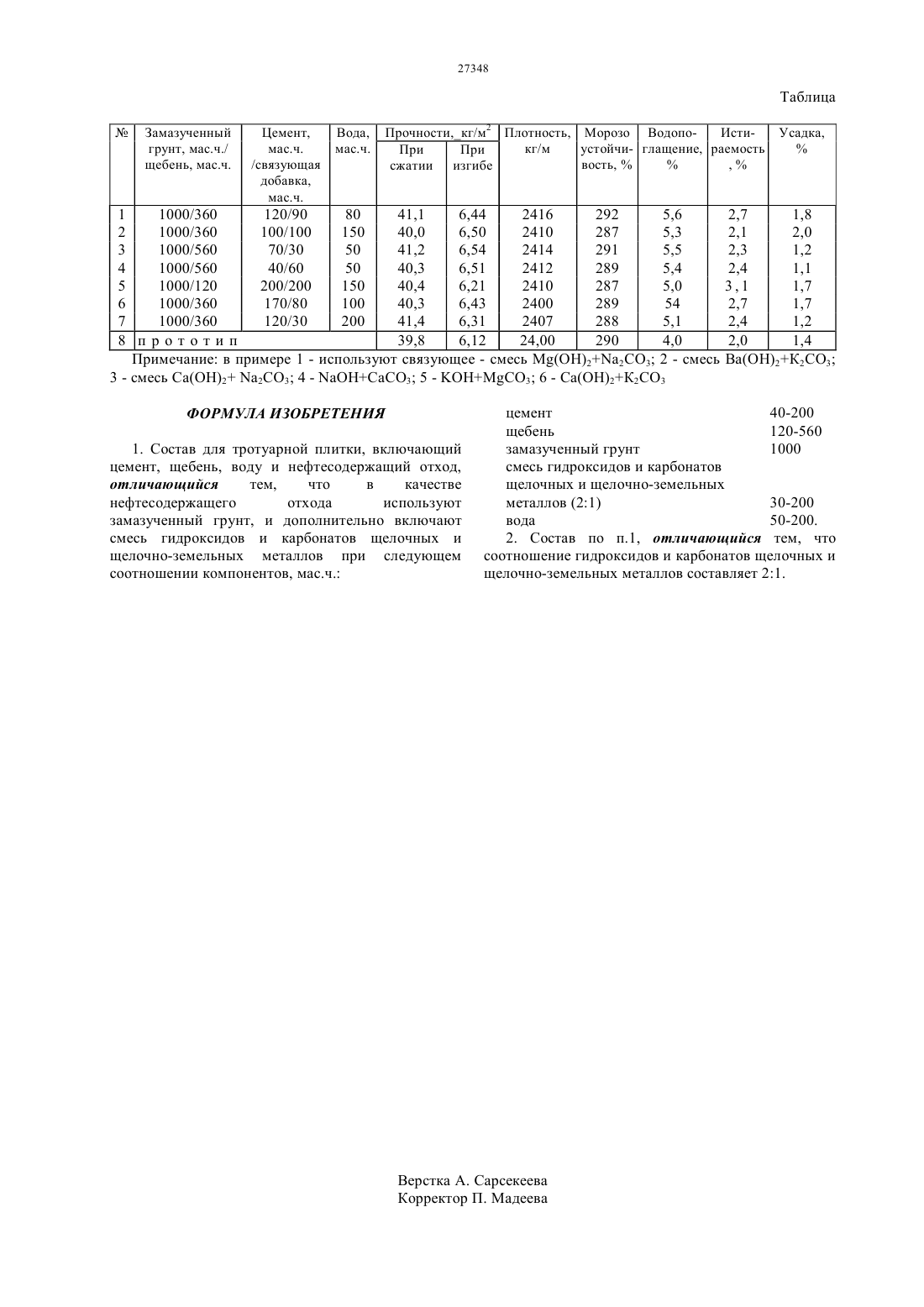

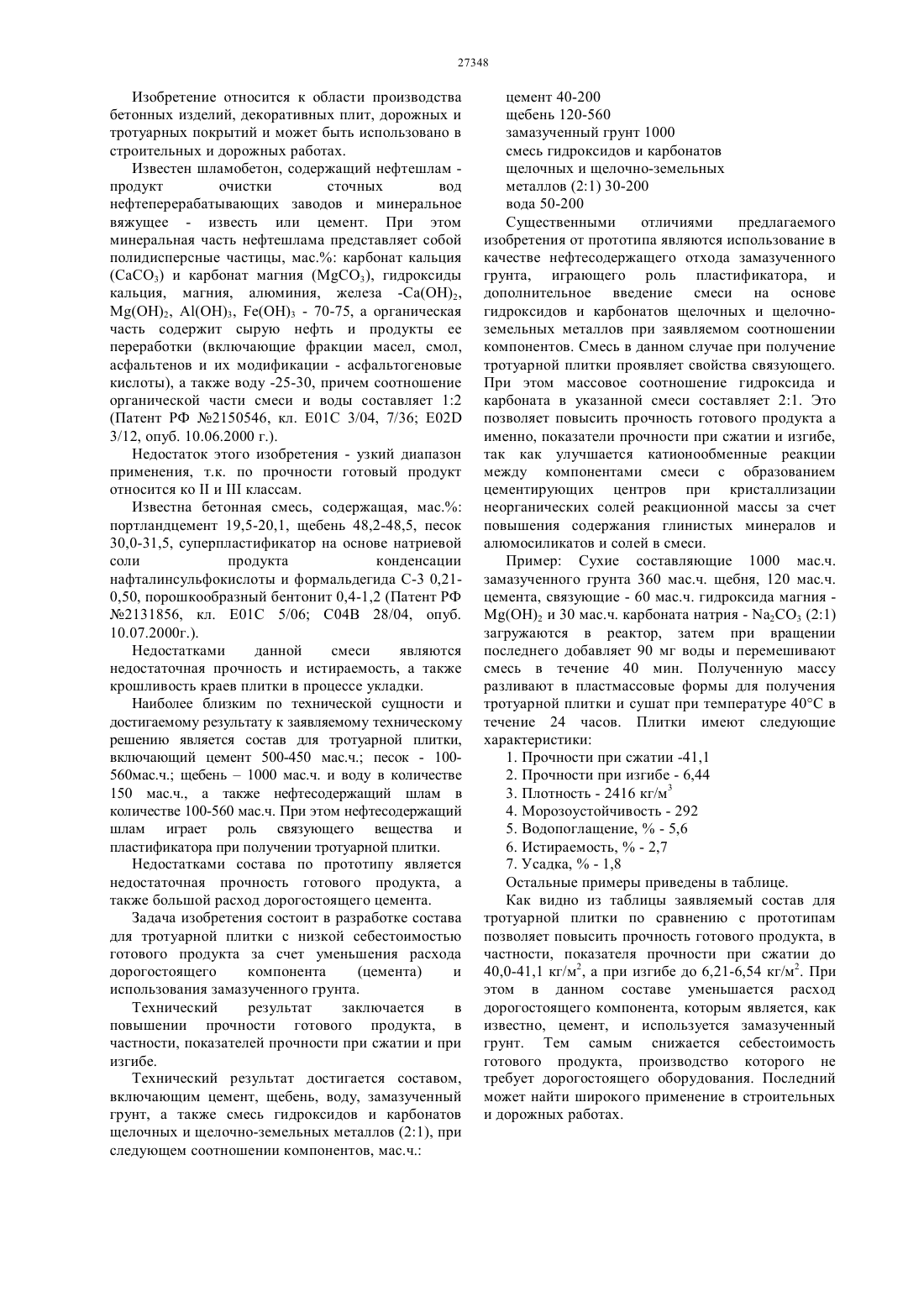

(51) 01 05/06 (2006.01) 04 24/04 (2006.01) 04 28/00 (2006.01) 04 111/10 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к области производства бетонных изделий, декоративных плит, дорожных и тротуарных покрытий и может быть использовано в строительных и дорожных работах. В результате использование смеси, включающей цемент, щебень,воду, замазученный грунт, а также смесь гидроксидов и карбонатов щелочных и щелочноземельных металлов (21), при заявляемом соотношении компонентов позволяет повысить прочность готового продукта, в частности,показателя прочности при сжатии до 40,0-41,1 кг/м 2,а при изгибе 6,21-6,54 кг/м 2.(72) Ергожин Едил Ергожаевич Джусипбеков Умирзак Жумасилович Нургалиева Гулзипа Орынтаевна Баяхметова Замира Кенесбековна Жмасл Ернар мрбеклы Дуйсенбай Дулат(73) Акционерное общество Институт химических наук им. А.Б. Бектурова(54) СОСТАВ ДЛЯ ТРОТУАРНОЙ ПЛИТКИ Изобретение относится к области производства бетонных изделий, декоративных плит, дорожных и тротуарных покрытий и может быть использовано в строительных и дорожных работах. Известен шламобетон, содержащий нефтешлам продукт очистки сточных вод нефтеперерабатывающих заводов и минеральное вяжущее - известь или цемент. При этом минеральная часть нефтешлама представляет собой полидисперсные частицы, мас. карбонат кальция(СаСО 3) и карбонат магния (3), гидроксиды кальция, магния, алюминия, железа -Са(ОН)2,2, 3, 3 - 70-75, а органическая часть содержит сырую нефть и продукты ее переработки (включающие фракции масел, смол,асфальтенов и их модификации - асфальтогеновые кислоты), а также воду -25-30, причем соотношение органической части смеси и воды составляет 12(Патент РФ 2150546, кл. Е 01 С 3/04, 7/36 Е 02 3/12, опуб. 10.06.2000 г.). Недостаток этого изобретения - узкий диапазон применения, т.к. по прочности готовый продукт относится коиклассам. Известна бетонная смесь, содержащая, мас. портландцемент 19,5-20,1, щебень 48,2-48,5, песок 30,0-31,5, суперпластификатор на основе натриевой соли продукта конденсации нафталинсульфокислоты и формальдегида С-3 0,210,50, порошкообразный бентонит 0,4-1,2 (Патент РФ 2131856, кл. Е 01 С 5/06 С 04 В 28/04, опуб. 10.07.2000 г.). Недостатками данной смеси являются недостаточная прочность и истираемость, а также крошливость краев плитки в процессе укладки. Наиболее близким по технической сущности и достигаемому результату к заявляемому техническому решению является состав для тротуарной плитки,включающий цемент 500-450 мас.ч. песок - 100560 мас.ч. щебень 1000 мас.ч. и воду в количестве 150 мас.ч., а также нефтесодержащий шлам в количестве 100-560 мас.ч. При этом нефтесодержащий шлам играет роль связующего вещества и пластификатора при получении тротуарной плитки. Недостатками состава по прототипу является недостаточная прочность готового продукта, а также большой расход дорогостоящего цемента. Задача изобретения состоит в разработке состава для тротуарной плитки с низкой себестоимостью готового продукта за счет уменьшения расхода дорогостоящего компонента(цемента) и использования замазученного грунта. Технический результат заключается в повышении прочности готового продукта, в частности, показателей прочности при сжатии и при изгибе. Технический результат достигается составом,включающим цемент, щебень, воду, замазученный грунт, а также смесь гидроксидов и карбонатов щелочных и щелочно-земельных металлов (21), при следующем соотношении компонентов, мас.ч. цемент 40-200 щебень 120-560 замазученный грунт 1000 смесь гидроксидов и карбонатов щелочных и щелочно-земельных металлов (21) 30-200 вода 50-200 Существенными отличиями предлагаемого изобретения от прототипа являются использование в качестве нефтесодержащего отхода замазученного грунта, играющего роль пластификатора, и дополнительное введение смеси на основе гидроксидов и карбонатов щелочных и щелочноземельных металлов при заявляемом соотношении компонентов. Смесь в данном случае при получение тротуарной плитки проявляет свойства связующего. При этом массовое соотношение гидроксида и карбоната в указанной смеси составляет 21. Это позволяет повысить прочность готового продукта а именно, показатели прочности при сжатии и изгибе,так как улучшается катионообменные реакции между компонентами смеси с образованием цементирующих центров при кристаллизации неорганических солей реакционной массы за счет повышения содержания глинистых минералов и алюмосиликатов и солей в смеси. Пример Сухие составляющие 1000 мас.ч. замазученного грунта 360 мас.ч. щебня, 120 мас.ч. цемента, связующие - 60 мас.ч. гидроксида магния 2 и 30 мас.ч. карбоната натрия - 23 (21) загружаются в реактор, затем при вращении последнего добавляет 90 мг воды и перемешивают смесь в течение 40 мин. Полученную массу разливают в пластмассовые формы для получения тротуарной плитки и сушат при температуре 40 С в течение 24 часов. Плитки имеют следующие характеристики 1. Прочности при сжатии -41,1 2. Прочности при изгибе - 6,44 3. Плотность - 2416 кг/м 3 4. Морозоустойчивость - 292 5. Водопоглащение,- 5,6 6. Истираемость,- 2,7 7. Усадка,- 1,8 Остальные примеры приведены в таблице. Как видно из таблицы заявляемый состав для тротуарной плитки по сравнению с прототипам позволяет повысить прочность готового продукта, в частности, показателя прочности при сжатии до 40,0-41,1 кг/м 2, а при изгибе до 6,21-6,54 кг/м 2. При этом в данном составе уменьшается расход дорогостоящего компонента, которым является, как известно, цемент, и используется замазученный грунт. Тем самым снижается себестоимость готового продукта, производство которого не требует дорогостоящего оборудования. Последний может найти широкого применение в строительных и дорожных работах. 1 1000/360 120/90 80 41,1 6,44 2416 292 5,6 2 1000/360 100/100 150 40,0 6,50 2410 287 5,3 3 1000/560 70/30 50 41,2 6,54 2414 291 5,5 4 1000/560 40/60 50 40,3 6,51 2412 289 5,4 5 1000/120 200/200 150 40,4 6,21 2410 287 5,0 6 1000/360 170/80 100 40,3 6,43 2400 289 54 7 1000/360 120/30 200 41,4 6,31 2407 288 5,1 8 прототип 39,8 6,12 24,00 290 4,0 Примечание в примере 1 - используют связующее - смесь 223 2 - смесь 3 - смесь Са(ОН)2 23 4 - 3 5 - 3 6 - Са(ОН)2 К 2 С 3 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Состав для тротуарной плитки, включающий цемент, щебень, воду и нефтесодержащий отход,отличающийся тем,что в качестве нефтесодержащего отхода используют замазученный грунт, и дополнительно включают смесь гидроксидов и карбонатов щелочных и щелочно-земельных металлов при следующем соотношении компонентов, мас.ч. цемент 40-200 щебень 120-560 замазученный грунт 1000 смесь гидроксидов и карбонатов щелочных и щелочно-земельных металлов (21) 30-200 вода 50-200. 2. Состав по п.1, отличающийся тем, что соотношение гидроксидов и карбонатов щелочных и щелочно-земельных металлов составляет 21.
