Захват для металлической бочки

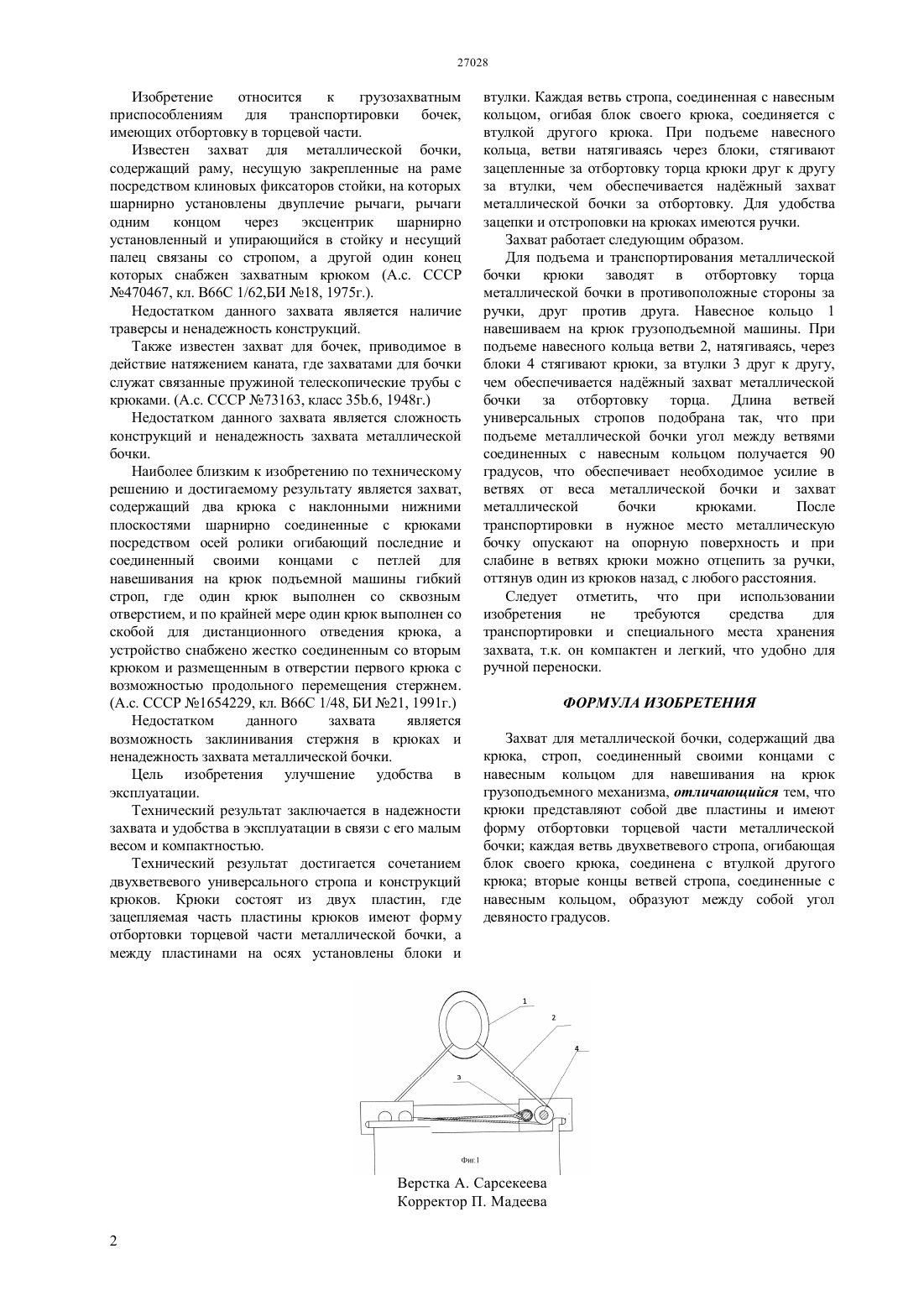

(51) 66 1/48 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(фиг.) из двухветвевого универсального стропа, где одни концы ветвей соединяются с навесным кольцом 1, а другие концы ветвей 2 огибая блок 4 своего крюка, соединяется с втулкой 3 другого крюка, а крюки выполнены из двух пластин, где зацепляемая часть пластины крюков имеют форму отбортовки торцевой части металлической бочки, а блоки и втулки закреплены осями в пластинах. Данное изобретение в отличие от существующих захватов, является компактным, легким и направлено на улучшение условий труда и техники безопасности при подъеме и транспортировке металлических бочек.(72) Бапишев Болат Зайнелович Вальман Дмитрий Алексеевич Шайдулов Борис Равильевич Жакыпбеков Алишер Маханбетжанович Подольский Сергей Александрович(73) Акционерное общество АрселорМиттал Темиртау(54) ЗАХВАТ ДЛЯ МЕТАЛЛИЧЕСКОЙ БОЧКИ(57) Изобретение относится к грузозахватным приспособлениям для транспортировки металлических бочек, имеющих отбортовку в торцевой части. Целью изобретения является снижение создания травмоопасных ситуаций и удобства в Изобретение относится к грузозахватным приспособлениям для транспортировки бочек,имеющих отбортовку в торцевой части. Известен захват для металлической бочки,содержащий раму, несущую закрепленные на раме посредством клиновых фиксаторов стойки, на которых шарнирно установлены двуплечие рычаги, рычаги одним концом через эксцентрик шарнирно установленный и упирающийся в стойку и несущий палец связаны со стропом, а другой один конец которых снабжен захватным крюком (А.с. СССР 470467, кл. В 66 С 1/62,БИ 18, 1975 г.). Недостатком данного захвата является наличие траверсы и ненадежность конструкций. Также известен захват для бочек, приводимое в действие натяжением каната, где захватами для бочки служат связанные пружиной телескопические трубы с крюками. (А.с. СССР 73163, класс 35.6, 1948 г.) Недостатком данного захвата является сложность конструкций и ненадежность захвата металлической бочки. Наиболее близким к изобретению по техническому решению и достигаемому результату является захват,содержащий два крюка с наклонными нижними плоскостями шарнирно соединенные с крюками посредством осей ролики огибающий последние и соединенный своими концами с петлей для навешивания на крюк подъемной машины гибкий строп, где один крюк выполнен со сквозным отверстием, и по крайней мере один крюк выполнен со скобой для дистанционного отведения крюка, а устройство снабжено жестко соединенным со вторым крюком и размещенным в отверстии первого крюка с возможностью продольного перемещения стержнем.(А.с. СССР 1654229, кл. В 66 С 1/48, БИ 21, 1991 г.) Недостатком данного захвата является возможность заклинивания стержня в крюках и ненадежность захвата металлической бочки. Цель изобретения улучшение удобства в эксплуатации. Технический результат заключается в надежности захвата и удобства в эксплуатации в связи с его малым весом и компактностью. Технический результат достигается сочетанием двухветвевого универсального стропа и конструкций крюков. Крюки состоят из двух пластин, где зацепляемая часть пластины крюков имеют форму отбортовки торцевой части металлической бочки, а между пластинами на осях установлены блоки и втулки. Каждая ветвь стропа, соединенная с навесным кольцом, огибая блок своего крюка, соединяется с втулкой другого крюка. При подъеме навесного кольца, ветви натягиваясь через блоки, стягивают зацепленные за отбортовку торца крюки друг к другу за втулки, чем обеспечивается наджный захват металлической бочки за отбортовку. Для удобства зацепки и отстроповки на крюках имеются ручки. Захват работает следующим образом. Для подъема и транспортирования металлической бочки крюки заводят в отбортовку торца металлической бочки в противоположные стороны за ручки, друг против друга. Навесное кольцо 1 навешиваем на крюк грузоподъемной машины. При подъеме навесного кольца ветви 2, натягиваясь, через блоки 4 стягивают крюки, за втулки 3 друг к другу,чем обеспечивается наджный захват металлической бочки за отбортовку торца. Длина ветвей универсальных стропов подобрана так, что при подъеме металлической бочки угол между ветвями соединенных с навесным кольцом получается 90 градусов, что обеспечивает необходимое усилие в ветвях от веса металлической бочки и захват металлической бочки крюками. После транспортировки в нужное место металлическую бочку опускают на опорную поверхность и при слабине в ветвях крюки можно отцепить за ручки,оттянув один из крюков назад, с любого расстояния. Следует отметить, что при использовании изобретения не требуются средства для транспортировки и специального места хранения захвата, т.к. он компактен и легкий, что удобно для ручной переноски. ФОРМУЛА ИЗОБРЕТЕНИЯ Захват для металлической бочки, содержащий два крюка, строп, соединенный своими концами с навесным кольцом для навешивания на крюк грузоподъемного механизма, отличающийся тем, что крюки представляют собой две пластины и имеют форму отбортовки торцевой части металлической бочки каждая ветвь двухветвевого стропа, огибающая блок своего крюка, соединена с втулкой другого крюка вторые концы ветвей стропа, соединенные с навесным кольцом, образуют между собой угол девяносто градусов.
