Способ получения кобальто-хромовых сплавов для ортопедической стоматологии

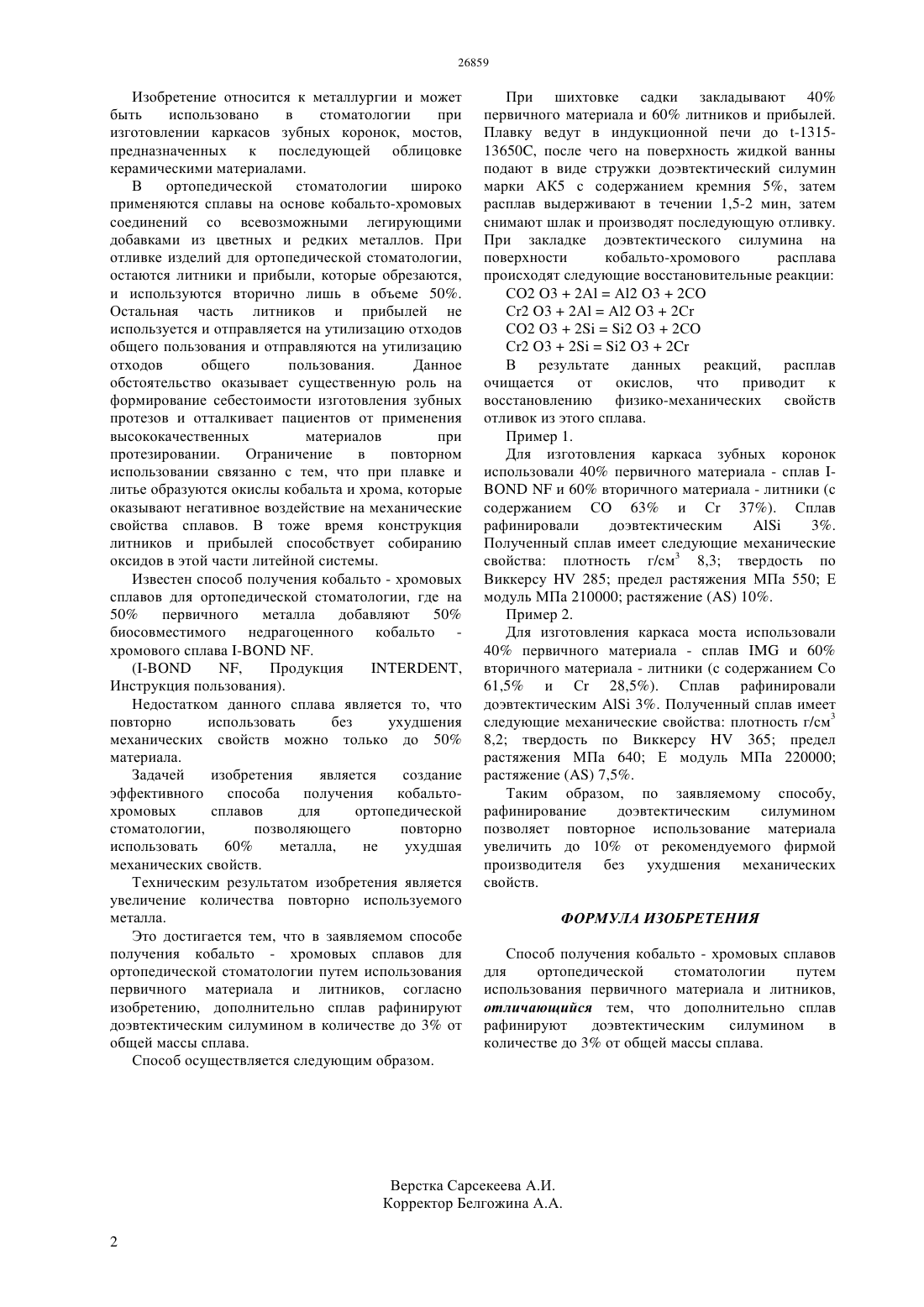

(51) 61 6/04 (2006.01) 22 19/05 (2006.01) 22 19/07 (2006.01) 22 21/04 (2006.01) 22 1/10 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к металлургии и может быть использовано в стоматологии при изготовлении каркасов зубных коронок, мостов,предназначенных к последующей облицовке керамическими материалами. Техническим результатом изобретения является увеличение количества повторно используемого металла. Это достигается тем, что в заявляемом способе получения кобальто - хромовых сплавов для ортопедической стоматологии путем использования первичного материала и литников, согласно изобретению, дополнительно сплав рафинируют доэвтектическим силумином в количестве до 3 от общей массы сплава.(72) Алтынбеков Кубейсин Дуйсенбаевич Миргазизов Марсель Закеевич Нысанова Бахыт Жакеновна Аубакиров Ержан Габдувич Бердимбетов Ермухан Ахатаевич Чулагов Закарья Багадарович Баянбаев Марат Акылбекович Алтынбеков Аскар Дуйсенбаевич Елисеев Дмитрий Павлович(54) СПОСОБ ПОЛУЧЕНИЯ КОБАЛЬТОХРОМОВЫХ СПЛАВОВ ДЛЯ ОРТОПЕДИЧЕСКОЙ СТОМАТОЛОГИИ Изобретение относится к металлургии и может быть использовано в стоматологии при изготовлении каркасов зубных коронок, мостов,предназначенных к последующей облицовке керамическими материалами. В ортопедической стоматологии широко применяются сплавы на основе кобальто-хромовых соединений со всевозможными легирующими добавками из цветных и редких металлов. При отливке изделий для ортопедической стоматологии,остаются литники и прибыли, которые обрезаются,и используются вторично лишь в объеме 50. Остальная часть литников и прибылей не используется и отправляется на утилизацию отходов общего пользования и отправляются на утилизацию отходов общего пользования. Данное обстоятельство оказывает существенную роль на формирование себестоимости изготовления зубных протезов и отталкивает пациентов от применения высококачественных материалов при протезировании. Ограничение в повторном использовании связанно с тем, что при плавке и литье образуются окислы кобальта и хрома, которые оказывают негативное воздействие на механические свойства сплавов. В тоже время конструкция литников и прибылей способствует собиранию оксидов в этой части литейной системы. Известен способ получения кобальто - хромовых сплавов для ортопедической стоматологии, где на 50 первичного металла добавляют 50 биосовместимого недрагоценного кобальто хромового сплава - .,Инструкция пользования). Недостатком данного сплава является то, что повторно использовать без ухудшения механических свойств можно только до 50 материала. Задачей изобретения является создание эффективного способа получения кобальтохромовых сплавов для ортопедической стоматологии,позволяющего повторно использовать 60 металла,не ухудшая механических свойств. Техническим результатом изобретения является увеличение количества повторно используемого металла. Это достигается тем, что в заявляемом способе получения кобальто - хромовых сплавов для ортопедической стоматологии путем использования первичного материала и литников, согласно изобретению, дополнительно сплав рафинируют доэвтектическим силумином в количестве до 3 от общей массы сплава. Способ осуществляется следующим образом. При шихтовке садки закладывают 40 первичного материала и 60 литников и прибылей. Плавку ведут в индукционной печи до -131513650, после чего на поверхность жидкой ванны подают в виде стружки доэвтектический силумин марки АК 5 с содержанием кремния 5, затем расплав выдерживают в течении 1,5-2 мин, затем снимают шлак и производят последующую отливку. При закладке доэвтектического силумина на поверхности кобальто-хромового расплава происходят следующие восстановительные реакции С 2 32 АА 2 32 С С 2 32 АА 2 32 С С 2 322 32 С С 2 322 32 В результате данных реакций, расплав очищается от окислов,что приводит к восстановлению физико-механических свойств отливок из этого сплава. Пример 1. Для изготовления каркаса зубных коронок использовали 40 первичного материала - сплави 60 вторичного материала - литники (с содержанием С 63 и С 37). Сплав рафинировали доэвтектическим 3. Полученный сплав имеет следующие механические свойства плотность г/см 3 8,3 твердость по Виккерсу 285 предел растяжения МПа 550 Е модуль МПа 210000 растяжение 10. Пример 2. Для изготовления каркаса моста использовали 40 первичного материала - сплави 60 вторичного материала - литники (с содержанием Со 61,5 и С 28,5). Сплав рафинировали доэвтектическим 3. Полученный сплав имеет следующие механические свойства плотность г/см 3 8,2 твердость по Виккерсу 365 предел растяжения МПа 640 Е модуль МПа 220000 растяжение 7,5. Таким образом, по заявляемому способу,рафинирование доэвтектическим силумином позволяет повторное использование материала увеличить до 10 от рекомендуемого фирмой производителя без ухудшения механических свойств. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ получения кобальто - хромовых сплавов для ортопедической стоматологии путем использования первичного материала и литников,отличающийся тем, что дополнительно сплав рафинируют доэвтектическим силумином в количестве до 3 от общей массы сплава.
