Устройство для очистки выхлопных газов

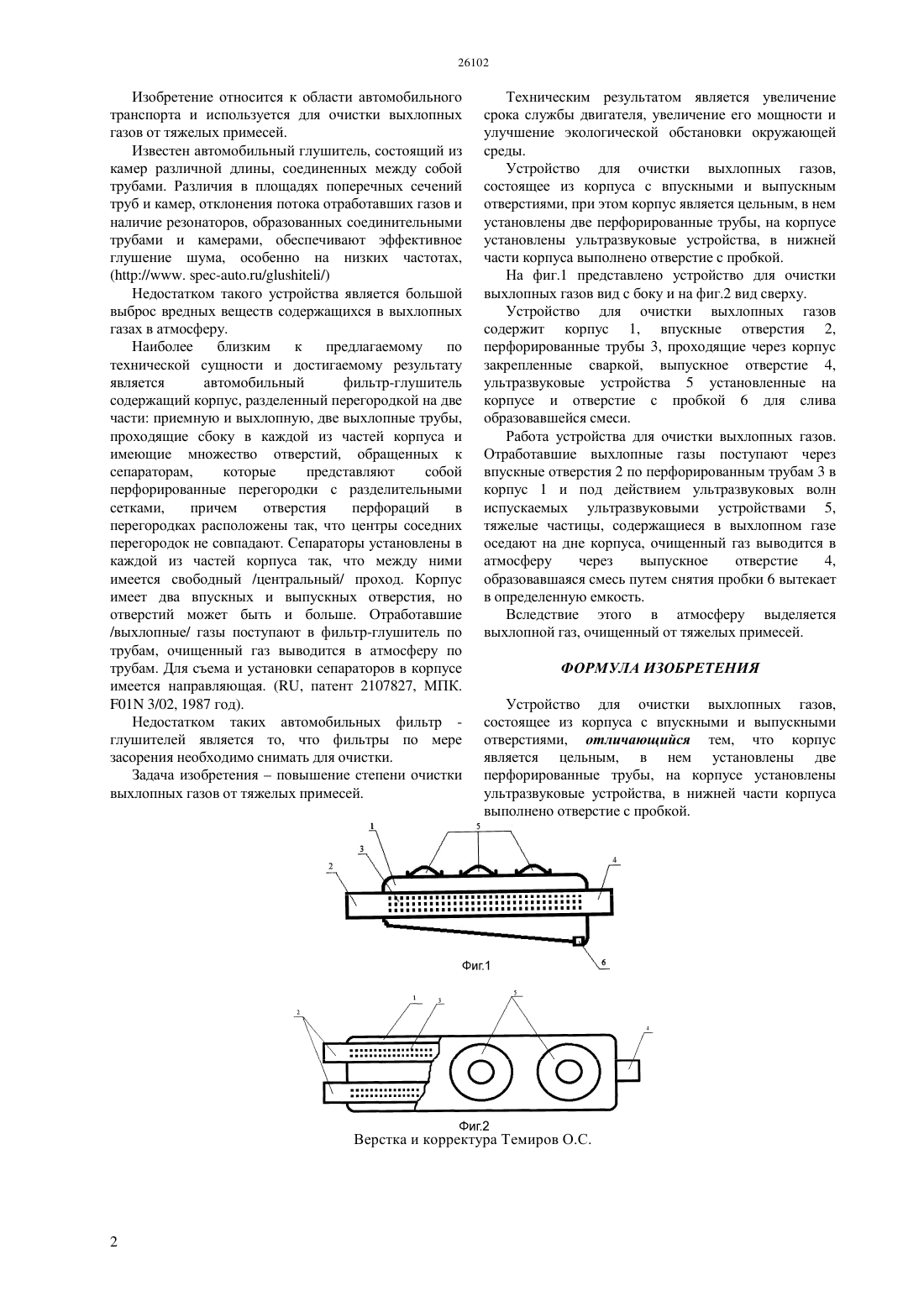

(51) 01 3/02 (2011.01) 01 53/00 (2011.01) 01 53/92 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Задача изобретения - очистка выхлопных газов от тяжелых примесей. Устройство для очистки выхлопных газов,состоящее из корпуса с впускными и выпускным отверстиями, отличающийся тем, что корпус является цельным, в нем установлены две перфорированные трубы, на корпусе установлены ультразвуковые устройства, на дне корпуса имеется отверстие с пробкой. Техническим результатом является улучшение срока службы двигателя, увеличение его мощности и улучшение экологической обстановки окружающей среды.(76) Кадыров Адиль Суратович Аскаров Бахтияр Шарапиденович Кабаев Дидар Дауырович Ибатов Марат Кенесович Грузин Владимир Васильевич(54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВЫХЛОПНЫХ ГАЗОВ(57) Изобретение относится к области автомобильного транспорта и используется для очистки выхлопных газов от тяжелых примесей. Изобретение относится к области автомобильного транспорта и используется для очистки выхлопных газов от тяжелых примесей. Известен автомобильный глушитель, состоящий из камер различной длины, соединенных между собой трубами. Различия в площадях поперечных сечений труб и камер, отклонения потока отработавших газов и наличие резонаторов, образованных соединительными трубами и камерами, обеспечивают эффективное глушение шума, особенно на низких частотах,(//. -.//) Недостатком такого устройства является большой выброс вредных веществ содержащихся в выхлопных газах в атмосферу. Наиболее близким к предлагаемому по технической сущности и достигаемому результату является автомобильный фильтр-глушитель содержащий корпус, разделенный перегородкой на две части приемную и выхлопную, две выхлопные трубы,проходящие сбоку в каждой из частей корпуса и имеющие множество отверстий, обращенных к сепараторам,которые представляют собой перфорированные перегородки с разделительными сетками,причем отверстия перфораций в перегородках расположены так, что центры соседних перегородок не совпадают. Сепараторы установлены в каждой из частей корпуса так, что между ними имеется свободный /центральный/ проход. Корпус имеет два впускных и выпускных отверстия, но отверстий может быть и больше. Отработавшие/выхлопные/ газы поступают в фильтр-глушитель по трубам, очищенный газ выводится в атмосферу по трубам. Для съема и установки сепараторов в корпусе имеется направляющая. (, патент 2107827, МПК. 01 3/02, 1987 год). Недостатком таких автомобильных фильтр глушителей является то, что фильтры по мере засорения необходимо снимать для очистки. Задача изобретенияповышение степени очистки выхлопных газов от тяжелых примесей. Техническим результатом является увеличение срока службы двигателя, увеличение его мощности и улучшение экологической обстановки окружающей среды. Устройство для очистки выхлопных газов,состоящее из корпуса с впускными и выпускным отверстиями, при этом корпус является цельным, в нем установлены две перфорированные трубы, на корпусе установлены ультразвуковые устройства, в нижней части корпуса выполнено отверстие с пробкой. На фиг.1 представлено устройство для очистки выхлопных газов вид с боку и на фиг.2 вид сверху. Устройство для очистки выхлопных газов содержит корпус 1, впускные отверстия 2,перфорированные трубы 3, проходящие через корпус закрепленные сваркой, выпускное отверстие 4,ультразвуковые устройства 5 установленные на корпусе и отверстие с пробкой 6 для слива образовавшейся смеси. Работа устройства для очистки выхлопных газов. Отработавшие выхлопные газы поступают через впускные отверстия 2 по перфорированным трубам 3 в корпус 1 и под действием ультразвуковых волн испускаемых ультразвуковыми устройствами 5,тяжелые частицы, содержащиеся в выхлопном газе оседают на дне корпуса, очищенный газ выводится в атмосферу через выпускное отверстие 4,образовавшаяся смесь путем снятия пробки 6 вытекает в определенную емкость. Вследствие этого в атмосферу выделяется выхлопной газ, очищенный от тяжелых примесей. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для очистки выхлопных газов,состоящее из корпуса с впускными и выпускными отверстиями, отличающийся тем, что корпус является цельным, в нем установлены две перфорированные трубы, на корпусе установлены ультразвуковые устройства, в нижней части корпуса выполнено отверстие с пробкой.
