Способ получения диванадата циркония

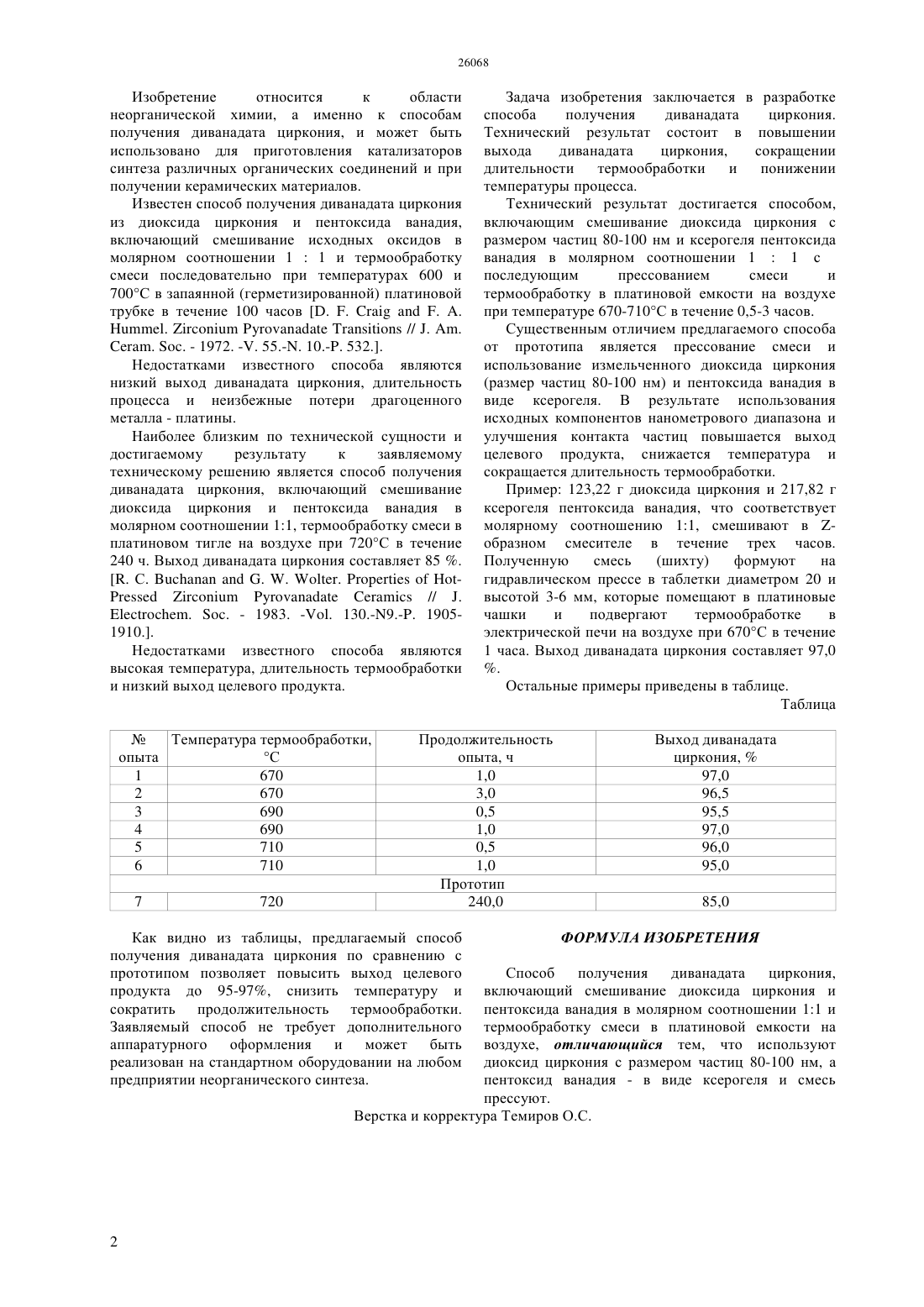

(51) 08 4/76 (2011.01) 08 4/64 (2011.01) 08 4/68 (2011.01) 08 4/685 (2011.01) 01 25/02 (2011.01) 01 31/02 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к области неорганической химии, а именно к способам получения диванадата циркония, и может быть использовано для приготовления катализаторов синтеза различных органических соединений и при получении керамических материалов. В результате смешивания диоксида циркония с размером частиц 80-100 нм и ксерогеля пентоксида ванадия в молярном соотношении 11 с последующим прессованием смеси и термообработки в платиновой емкости на воздухе при температуре 670-710 С в течение 0,5-3 ч выход целевого продукта составляет 95-97 .(72) Габдуллина Люция Фазыловна Сембаев Даурен Хамитович Воробьев Павел Борисович(73) Акционерное общесто Институт химических наук им. А.Б. Бектурова(54) СПОСОБ ПОЛУЧЕНИЯ ДИВАНАДАТА ЦИРКОНИЯ Изобретение относится к области неорганической химии, а именно к способам получения диванадата циркония, и может быть использовано для приготовления катализаторов синтеза различных органических соединений и при получении керамических материалов. Известен способ получения диванадата циркония из диоксида циркония и пентоксида ванадия,включающий смешивание исходных оксидов в молярном соотношении 11 и термообработку смеси последовательно при температурах 600 и 700 С в запаянной (герметизированной) платиновой трубке в течение 100 часов . .. .. . - 1972. -. 55.-. 10.-. 532 Недостатками известного способа являются низкий выход диванадата циркония, длительность процесса и неизбежные потери драгоценного металла - платины. Наиболее близким по технической сущности и достигаемому результату к заявляемому техническому решению является способ получения диванадата циркония, включающий смешивание диоксида циркония и пентоксида ванадия в молярном соотношении 11, термообработку смеси в платиновом тигле на воздухе при 720 С в течение 240 ч. Выход диванадата циркония составляет 85 .. . - 1983. -. 130.-9.-. 19051910 Недостатками известного способа являются высокая температура, длительность термообработки и низкий выход целевого продукта. Задача изобретения заключается в разработке способа получения диванадата циркония. Технический результат состоит в повышении выхода диванадата циркония,сокращении длительности термообработки и понижении температуры процесса. Технический результат достигается способом,включающим смешивание диоксида циркония с размером частиц 80-100 нм и ксерогеля пентоксида ванадия в молярном соотношении 11 с последующим прессованием смеси и термообработку в платиновой емкости на воздухе при температуре 670-710 С в течение 0,5-3 часов. Существенным отличием предлагаемого способа от прототипа является прессование смеси и использование измельченного диоксида циркония(размер частиц 80-100 нм) и пентоксида ванадия в виде ксерогеля. В результате использования исходных компонентов нанометрового диапазона и улучшения контакта частиц повышается выход целевого продукта, снижается температура и сокращается длительность термообработки. Пример 123,22 г диоксида циркония и 217,82 г ксерогеля пентоксида ванадия, что соответствует молярному соотношению 11, смешивают в образном смесителе в течение трех часов. Полученную смесь(шихту) формуют на гидравлическом прессе в таблетки диаметром 20 и высотой 3-6 мм, которые помещают в платиновые чашки и подвергают термообработке в электрической печи на воздухе при 670 С в течение 1 часа. Выход диванадата циркония составляет 97,0. Остальные примеры приведены в таблице. Таблица Как видно из таблицы, предлагаемый способ получения диванадата циркония по сравнению с прототипом позволяет повысить выход целевого продукта до 95-97, снизить температуру и сократить продолжительность термообработки. Заявляемый способ не требует дополнительного аппаратурного оформления и может быть реализован на стандартном оборудовании на любом предприятии неорганического синтеза. Способ получения диванадата циркония,включающий смешивание диоксида циркония и пентоксида ванадия в молярном соотношении 11 и термообработку смеси в платиновой емкости на воздухе, отличающийся тем, что используют диоксид циркония с размером частиц 80-100 нм, а пентоксид ванадия - в виде ксерогеля и смесь прессуют. Верстка и корректура Темиров О.С.
