Анионит на основе лигнина

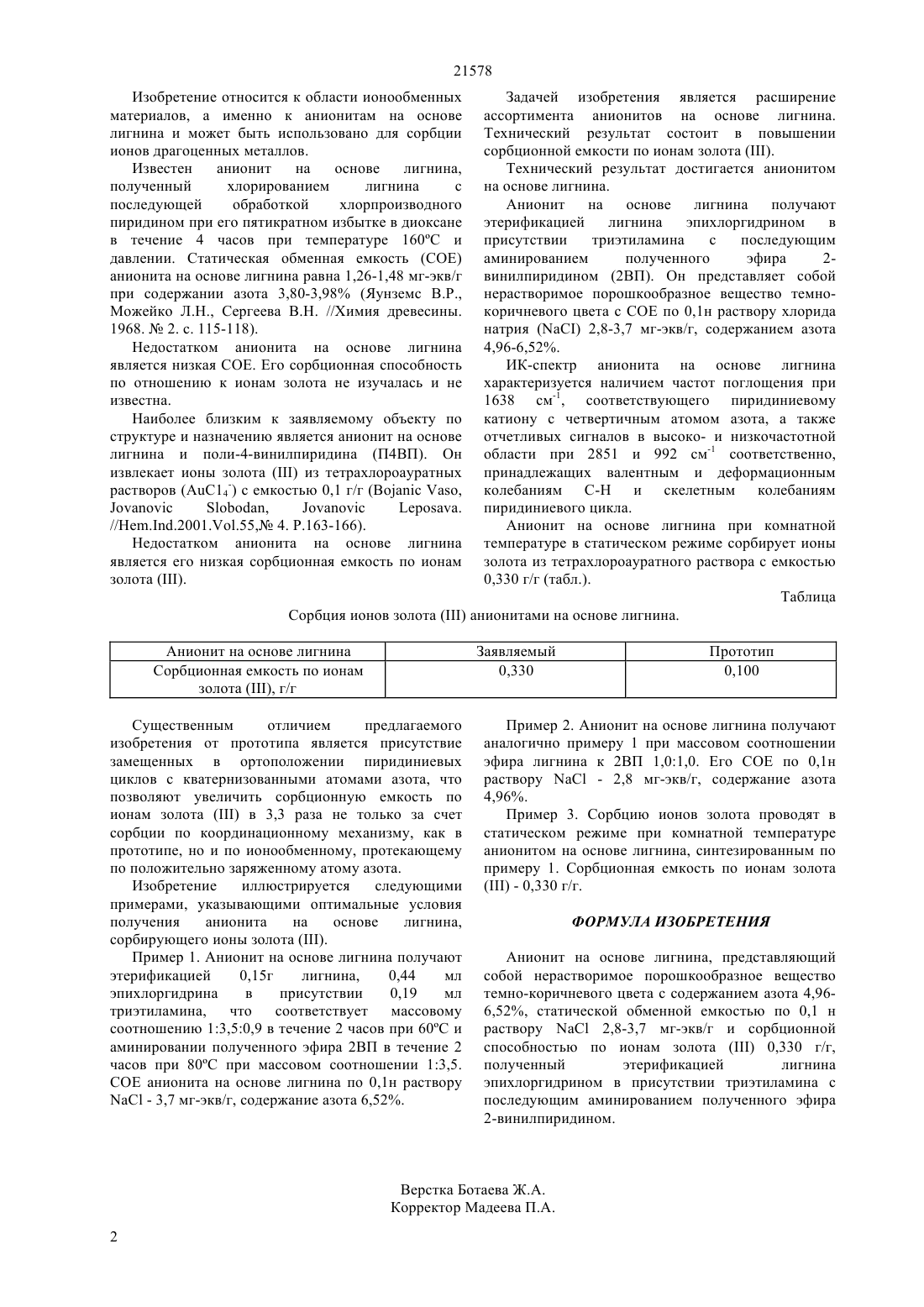

(51) 08 5/02 (2006.01) 07 43/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(54) АНИОНИТ НА ОСНОВЕ ЛИГНИНА(57) Изобретение относится к области ионообменных материалов, а именно к анионитам на основе лигнина и может быть использовано для сорбции ионов драгоценных металлов. Анионит на основе лигнина,полученный этерификацией лигнина эпихлоргидрином в присутствии триэтиламина с последующим аминированием полученного эфира 2 винилпиридином, представляет собой нерастворимое порошкообразное вещество темно-коричневого цвета с содержанием азота 4,96-6,52, статической обменной емкостью по 0,1 н раствору 2,8-3,7 мг-экв/г и сорбционной способностью по ионам золота 0,330 г/г.(72) Ергожин Едил Ергожаевич Чопабаева Назира Набиевна Тасмагамбет Амандык Туракулы(73) Дочернее государственное предприятие на праве хозяйственного ведения Институт химиических наук им. А.Б. Бектурова республиканского государственного предприятия на праве хозяйственного ведения Центр наук о земле,металлургии и обогащения Комитета науки Министерства образования и науки Республики Казахстан 21578 Изобретение относится к области ионообменных материалов, а именно к анионитам на основе лигнина и может быть использовано для сорбции ионов драгоценных металлов. Известен анионит на основе лигнина,полученный хлорированием лигнина с последующей обработкой хлорпроизводного пиридином при его пятикратном избытке в диоксане в течение 4 часов при температуре 160 С и давлении. Статическая обменная емкость (СОЕ) анионита на основе лигнина равна 1,26-1,48 мг-экв/г при содержании азота 3,80-3,98 (Яунземс В.Р.,Можейко Л.Н., Сергеева В.Н. //Химия древесины. 1968.2. с. 115-118). Недостатком анионита на основе лигнина является низкая СОЕ. Его сорбционная способность по отношению к ионам золота не изучалась и не известна. Наиболее близким к заявляемому объекту по структуре и назначению является анионит на основе лигнина и поли-4-винилпиридина (П 4 ВП). Он извлекает ионы золотаиз тетрахлороауратных растворов (АС 14-) с емкостью 0,1 г/г ( ,//200155, 4. .163-166). Недостатком анионита на основе лигнина является его низкая сорбционная емкость по ионам золота . Задачей изобретения является расширение ассортимента анионитов на основе лигнина. Технический результат состоит в повышении сорбционной емкости по ионам золота . Технический результат достигается анионитом на основе лигнина. Анионит на основе лигнина получают этерификацией лигнина эпихлоргидрином в присутствии триэтиламина с последующим аминированием полученного эфира 2 винилпиридином (2 ВП). Он представляет собой нерастворимое порошкообразное вещество темнокоричневого цвета с СОЕ по 0,1 н раствору хлорида натрия 2,8-3,7 мг-экв/г, содержанием азота 4,96-6,52. ИК-спектр анионита на основе лигнина характеризуется наличием частот поглощения при 1638 см-1, соответствующего пиридиниевому катиону с четвертичным атомом азота, а также отчетливых сигналов в высоко- и низкочастотной области при 2851 и 992 см-1 соответственно,принадлежащих валентным и деформационным колебаниям С-Н и скелетным колебаниям пиридиниевого цикла. Анионит на основе лигнина при комнатной температуре в статическом режиме сорбирует ионы золота из тетрахлороауратного раствора с емкостью 0,330 г/г (табл.). Таблица Сорбция ионов золотаанионитами на основе лигнина. Анионит на основе лигнина Сорбционная емкость по ионам золота , г/г Существенным отличием предлагаемого изобретения от прототипа является присутствие замещенных в ортоположении пиридиниевых циклов с кватернизованными атомами азота, что позволяют увеличить сорбционную емкость по ионам золотав 3,3 раза не только за счет сорбции по координационному механизму, как в прототипе, но и по ионообменному, протекающему по положительно заряженному атому азота. Изобретение иллюстрируется следующими примерами, указывающими оптимальные условия получения анионита на основе лигнина,сорбирующего ионы золота . Пример 1. Анионит на основе лигнина получают этерификацией 0,15 г лигнина,0,44 мл эпихлоргидрина в присутствии 0,19 мл триэтиламина, что соответствует массовому соотношению 13,50,9 в течение 2 часов при 60 С и аминировании полученного эфира 2 ВП в течение 2 часов при 80 С при массовом соотношении 13,5. СОЕ анионита на основе лигнина по 0,1 н раствору- 3,7 мг-экв/г, содержание азота 6,52. Пример 2. Анионит на основе лигнина получают аналогично примеру 1 при массовом соотношении эфира лигнина к 2 ВП 1,01,0. Его СОЕ по 0,1 н раствору- 2,8 мг-экв/г, содержание азота 4,96. Пример 3. Сорбцию ионов золота проводят в статическом режиме при комнатной температуре анионитом на основе лигнина, синтезированным по примеру 1. Сорбционная емкость по ионам золота- 0,330 г/г. ФОРМУЛА ИЗОБРЕТЕНИЯ Анионит на основе лигнина, представляющий собой нерастворимое порошкообразное вещество темно-коричневого цвета с содержанием азота 4,966,52, статической обменной емкостью по 0,1 н раствору 2,8-3,7 мг-экв/г и сорбционной способностью по ионам золота 0,330 г/г,полученный этерификацией лигнина эпихлоргидрином в присутствии триэтиламина с последующим аминированием полученного эфира 2-винилпиридином.
