Способ получения реагента “пэпарм”, улучшающего сцепление щебня с битумом

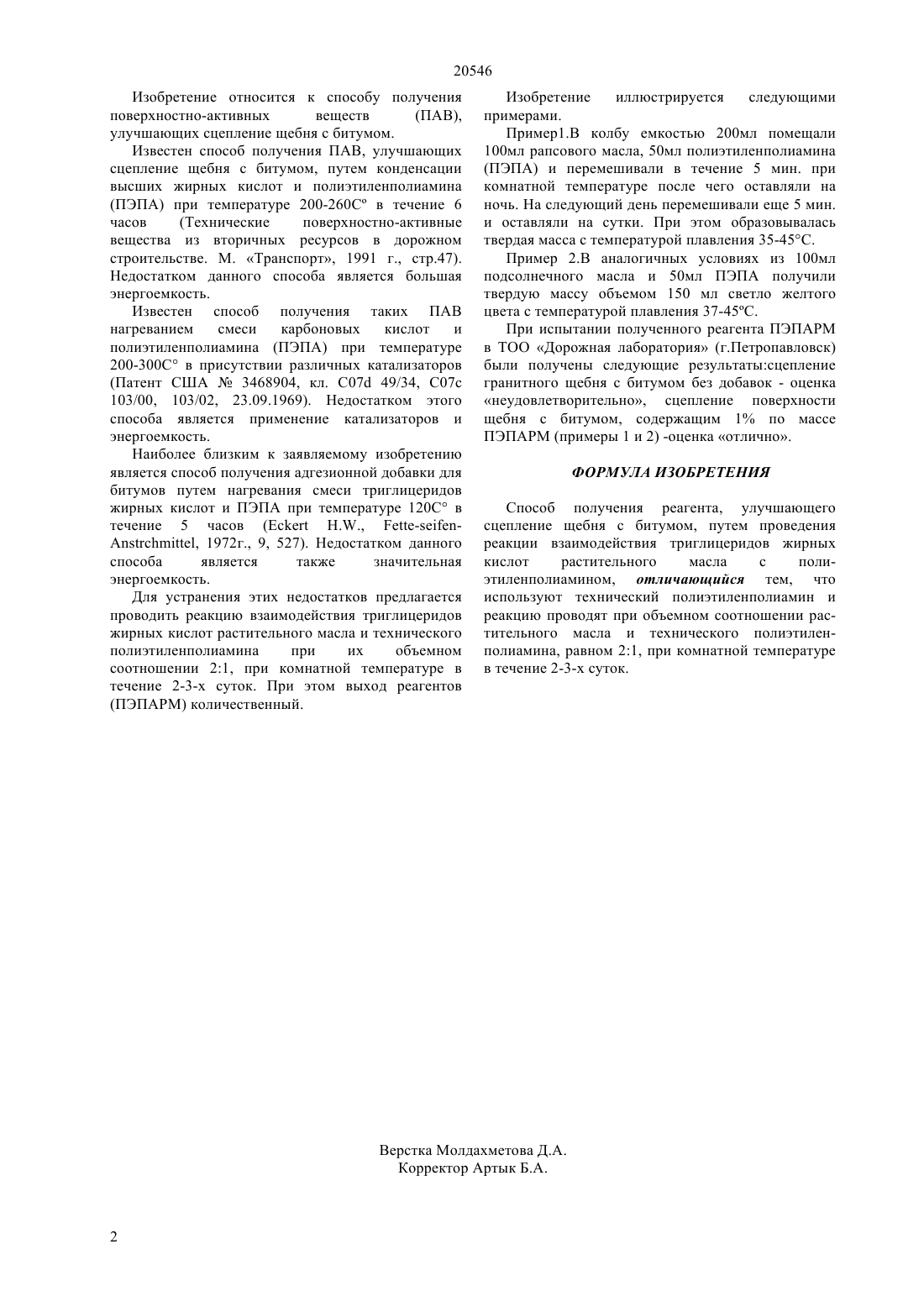

(51) 09 17/18 (2006.01) 09 103/00 (2006.01) 08 83/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ щебня с битумом, включающий проведение реакции взаимодействия триглицеридов жирных кислот растительного масла с техническим полиэтиленполиамином при комнатной температуре при объемном соотношении растительного масла и технического полиэтиленполиамина, равном 21, в течение 2-3-х суток. Полученные, согласно заявленного способа из рапсового и подсолнечного масла, реагенты ПЭПАРМ при добавлении в битум в количестве 1 мас. показывают отличное сцепление поверхности щебня с битумом.(76) Токмурзин Кадырма Хамитович Токмурзин Адай Кадырмаевич(54) СПОСОБ ПОЛУЧЕНИЯ РЕАГЕНТА ПЭПАРМ, УЛУЧШАЮЩЕГО СЦЕПЛЕНИЕ ЩЕБНЯ С БИТУМОМ(57) Изобретение относится к способу получения поверхностно-активных веществ, улучшающих сцепление щебня с битумом. Предложен способ получения реагента (условное название ПЭПАРМ), улучшающего сцепление(ПАВ),улучшающих сцепление щебня с битумом. Известен способ получения ПАВ, улучшающих сцепление щебня с битумом, путем конденсации высших жирных кислот и полиэтиленполиамина(Технические поверхностно-активные вещества из вторичных ресурсов в дорожном строительстве. М. Транспорт, 1991 г., стр.47). Недостатком данного способа является большая энергоемкость. Известен способ получения таких ПАВ нагреванием смеси карбоновых кислот и полиэтиленполиамина (ПЭПА) при температуре 200-300 С в присутствии различных катализаторов(Патент США 3468904, кл. 07 49/34, С 07 с 103/00, 103/02, 23.09.1969). Недостатком этого способа является применение катализаторов и энергоемкость. Наиболее близким к заявляемому изобретению является способ получения адгезионной добавки для битумов путем нагревания смеси триглицеридов жирных кислот и ПЭПА при температуре 120 С в течение 5 часов ( , -, 1972 г., 9, 527). Недостатком данного способа является также значительная энергоемкость. Для устранения этих недостатков предлагается проводить реакцию взаимодействия триглицеридов жирных кислот растительного масла и технического полиэтиленполиамина при их объемном соотношении 21, при комнатной температуре в течение 2-3-х суток. При этом выход реагентов Изобретение иллюстрируется следующими примерами. Пример 1.В колбу емкостью 200 мл помещали 100 мл рапсового масла, 50 мл полиэтиленполиамина(ПЭПА) и перемешивали в течение 5 мин. при комнатной температуре после чего оставляли на ночь. На следующий день перемешивали еще 5 мин. и оставляли на сутки. При этом образовывалась твердая масса с температурой плавления 35-45 С. Пример 2.В аналогичных условиях из 100 мл подсолнечного масла и 50 мл ПЭПА получили твердую массу объемом 150 мл светло желтого цвета с температурой плавления 37-45 С. При испытании полученного реагента ПЭПАРМ в ТОО Дорожная лаборатория (г.Петропавловск) были получены следующие результатысцепление гранитного щебня с битумом без добавок - оценка неудовлетворительно, сцепление поверхности щебня с битумом, содержащим 1 по массе ПЭПАРМ (примеры 1 и 2) -оценка отлично. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ получения реагента, улучшающего сцепление щебня с битумом, путем проведения реакции взаимодействия триглицеридов жирных кислот растительного масла с полиэтиленполиамином, отличающийся тем, что используют технический полиэтиленполиамин и реакцию проводят при объемном соотношении растительного масла и технического полиэтиленполиамина, равном 21, при комнатной температуре в течение 2-3-х суток.
