Способ электролитического получения цинка

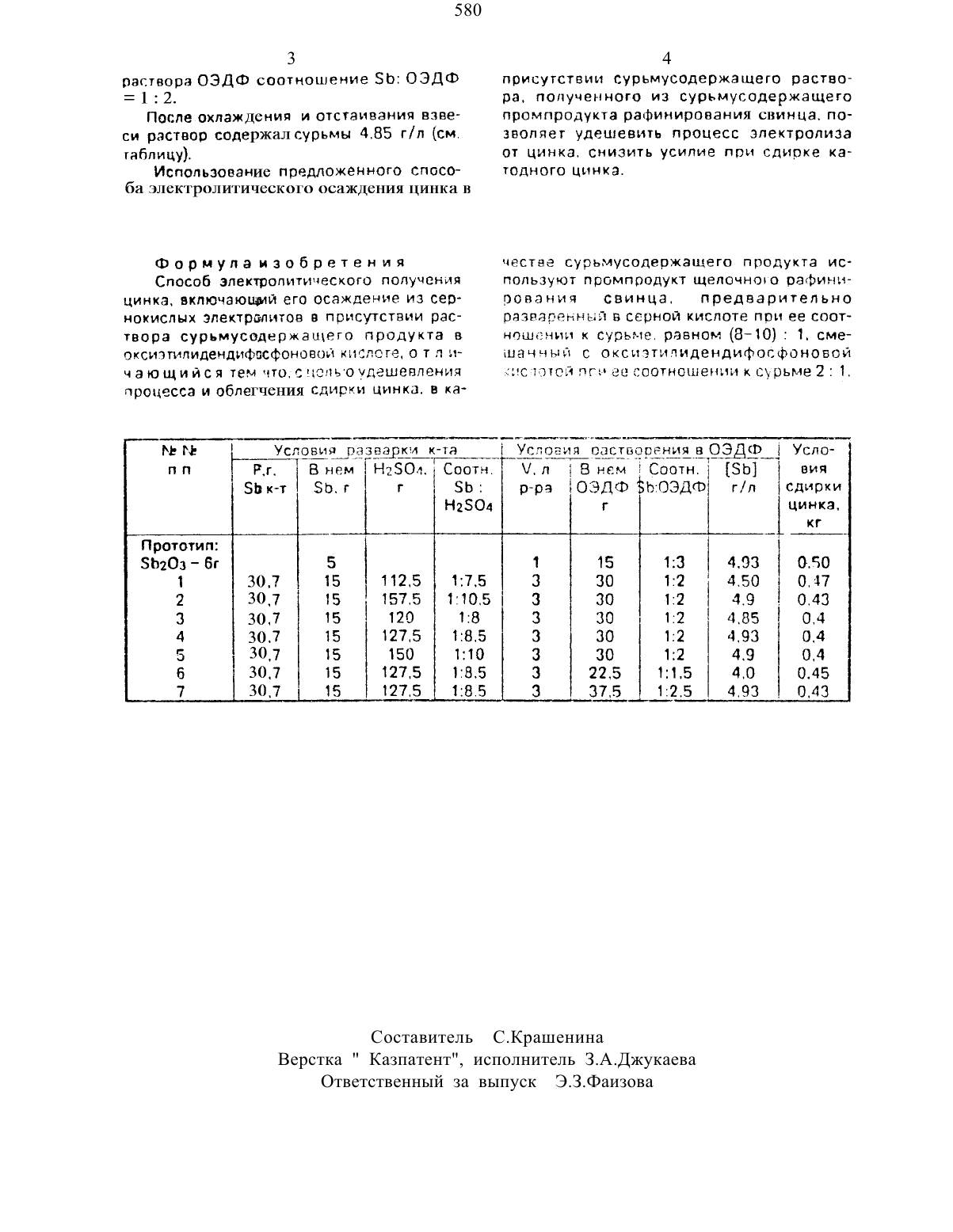

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАНАвторское свидетельство СССР М 1709760, клС 25 С 1/16. 1990.(54) СПОСОБ ЭЛЕКТРОЛИТИЧЕСКОГО получения ЦИНКАИзобретение относится к цветной металлургии, в частности к извлечению цинка электролизом из сернокислых растворов.Про прототипу электролитическое осаждение цинка ведут в присутствии сурьмусодержащей обавки на основе трехоксида сурьмы в оксизтипидендифосфоновой кислоте (ОЭДФ)Недостатком прототипа являются дороговизна и трудная сдирка цинка.Цель изобретения удешевление процесса электролиза цинка и облегчение сдирки катодного цинка. Поставленная цель достигается тем,что способ электролитического осаждения цинка ведут в присутствии раствора сурьму содержащего продукта в оксиэтилидендифосфоновой кислоте, в качестве сурьмусодержащего продукта используют промпродукт щелочного рафинировани свинца. предварительно раэваренный всерной кислоте при ее соотношении к сурьмщравном 8-10 1 и смешаннын с оксиэгилидендифосфоновой(ОЭДФ) кислотой при ее соотношении к(57) Использование Цветная металлургия, в частности извлечение цинка электролизом из сернокислых растворов. Сущность электролитическое получение цинка ведут осаждением его из сернокислых электролитов в присутствии промпродукта щелочного рафинирования свинца. предварительно разваренного в серной кислоте при ее соотношении к сурьме, равном (8-10) 1. смешанногосоксиэтипидендифосфоновой кислотой при ее отношении к сурьме 2 1. 1 табл.П р и м е р. В лабораторные электролизные ванны объема 1 литр, запивали раствор сернокислого электролита. г/л 2 п 43.0,Н 2 О 4 т 130, Ре 0.093. Со - 0.002, ЗЬ 0.0001. При температуре З 6 С. плотности тока 500 А/м проводили электролитеческое осаждение цинка на алюминиевых катодах,аноды тонными-серебряный сплав.Постоянство раствора поддерживалось путем непрерывной подачи в ванны нейтрального цинкового электролита с концентрацией цинка 120 г/л. В первые минуты в ванны вводили 0.45 мл раствора. содержащего 4,85 г/п сурьмы. что соответствовало введению сурьмы 0,2 мг/л электролита.Усилие сдирки составило 0.4 кг.Вводимый сурьмусодержаитий раствор получали следующим образом 30.7 г сурьмянистого концентрата. содержащего 15 г сурьмы. 0.1 г мышьяка. 0.2 г олова. 0,12 г теллура, 0,2 г свинца. разваривапи в 100 мл серной кислоты (20 г Н 25 О 4). соотношение 501542504 1 8, кипятили для перемешивт ния в течение 2-х ч, полученную полупрозрачную суспензию вливали в 3 л 10 4, озэш) (э) 21 (61)3 4 раствора ОЭДФ соотношение 0 ОЭДФ присутствии сурьмусодержащего раство 1 2 ра, полученного из сурьмусодержащего После охлаждения и отстаивания взве промпродукта рафинирования свинца. поси раствор содержал сурьмы 4.85 г/л (см. звопяег удешевить процесс электролиза таблицу), от цинка. снизить усилие при сдирке каИспользование предложенного спосо тодного цинка.ба ЭЛСКТРОЛИТИЧССКОГО ОСЗЖДСНИЯ ЦИНКа ВФ о р м у п а и з о б р е т е н и я честее сурьмусодержащего продукта ис Способ электролитического получения попьзуют промпродукт щепочноъо рафиницинка, включающий его осаждение из сер- рованич свинца. предварительно нохиспых электролитов в присутствии рас- разыгранный в серной кислоте при ее сооттвора сурьмусодержацхего продукта в ношении к сурьме. равном (8-10) 1. смеоксиэтилидечдифпсфоноеоъд кислоте, о т л ьг коечный с оксиэтьтлъчдендифосфоноБои ч а ю щийся тем что. с чегшо удешевления хнстотой пгы ее соотношении-я к сурьме 2 1.1 Условия оастврреньчя вОЭДФ 1Составитель С.Крашенина Верстка Казпатент, Исполнитель 3.А.Джукаева Ответственный за вып ск Э.З.ФаИ 3 ова У
