Способ десорбции металлов с сульфокатионита

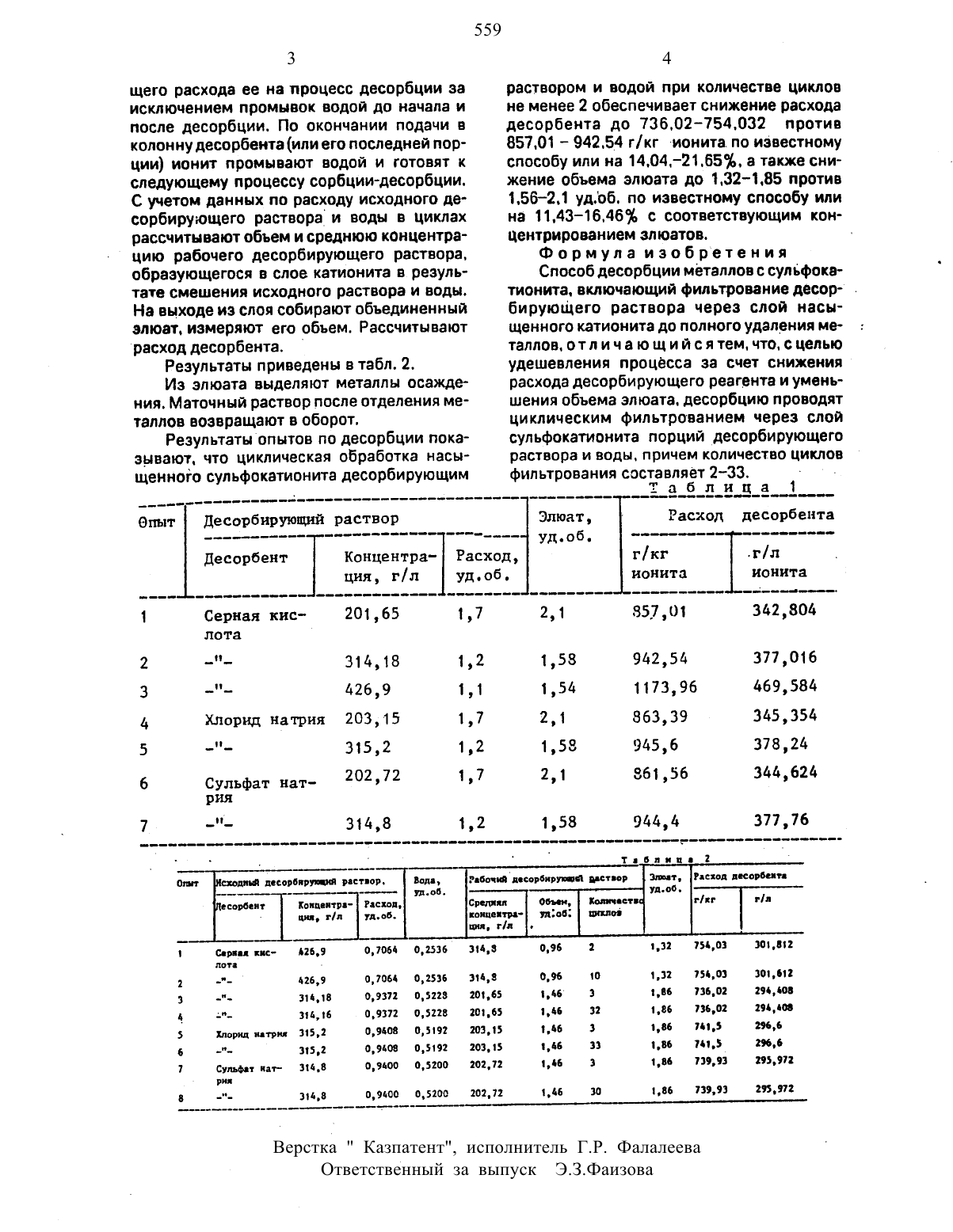

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(54) СПОСОБ ДЕСОРБЦИИ МЕТАЛЛОВ С СУЛЬФОКАТИОНИТАИзобретение относится к способам десорбции МВТЭППОВ С КЗТИОНИТОВ И мОЖеТбыть использованопри переработке сброс ных и технологических растворов гидрометаллургических производств.Целью изобретения является удешевление процесса за счет снижения расхода десорбирующего реагента. и уменьшения объема элюата.П р и м е р 1 (известный способ). десорбцию проводят в колонне с высотой слоя сульфокатионита КУ 2 в водородной форме 4 м. насыщенного металлами из сточных и технологических вод. Емкость катионита. мг/г медь 60.28 никель 36.13 железо 0.9 магний 1.25 цинк 1.3 кадмий 0.21 аммоний 0.44. Суммарная емкость 100.51 мг/г (или 40.204 мг/мл). В промытую водой колонну подают раствор десорбента со скоростью 2.36 м/ч и определяют его расход на полное извлечение металлов из катионита. ЗатемС (57) Изобретение относится к способам де сорбции С КЗТИОНИТОВ И МОЖЕТ бЫТЬ ИСПОПЫ зовано при переработке сбросных и технологических растворов гидрометаллургических производств. Цель - удешевление процесса за счет снижения расхода десорбирующего реагента и уменьшения объема злюата. Через слой сульфокатионита КУ 2. насыщенного металлами из сбросных вод или технологических растворов, фильтруют в циклическом режиме порциями десорбирующий раствор и воду до полного удаления с катионита металлов. При этом количество циклов фильтрования в процессе десорбции 2-33. 2 табл.колонну промывают водой до удаления раствора из межзернового пространства. Навыходе из слоя собирают элюат и измеряютего объем. На основе аналитических данных рас считывают расход десорбента на единицуП р и м е р 2 (предлагаемый способ). Десорбцию проводят в условиях. аналогичных примеру 1. однако через слой катионита циклически фильтруют исходный десорбирующий раствор и воду. при этом количество циклов 2-33. Соотношение расхода исходного десорбирующего раствора и во ды (об.) 73.58 26.42 в опыте 1 и (64.19 64.44)(35.35-35.81) в опытах 2-7. Степень десорбции металлов 100. Расход десорбирующего раствора на один цикл З-БОЗЬ от общего расхода его на процесс десорбции. Расход воды на один цикл 0.1100 от об 699 Н 1) (э) 21 (61)щего расхода ее на процесс десорбции за исключением промывок водой до начала и после десорбции. По окончании подачи в копон ну десорбента (или его последней порции) ионит промывают водой и готовят к следующему процессу сорбции-десорбции. С учетом данных по расходу исходного десорбирующего раствора и воды в циклах рассчитывают объем и среднюю концентрацию рабочего десорбирующего раствора. образующегося в слое катионита в результате смешения исходного раствора и воды. На выходе из слоя собирают объединенный элюат. измеряют его объем. Рассчитывают расход десорбента.Из элюата выделяют металлы осаждения. маточный раствор после отделения металлов возвращают в оборот.Результатыбопытов по десорбции показывают. что циклическая обработка насыщенного сульфокатионита десорбирующимраствором и водой при количестве циклов не менее 2 обеспечивает снижение расхода десорбента до 736.02754.032 против 857.01 942.54 г/ кг -ионита. по известному способу или на 14.04.21.65. а также снижение объема элюата до 1.32185 против 1.562.1 уд.об. по известному способу или на 11.4316.46 с соответствующим концентрированием злюатов.Способ десорбции металлов с сулъфока тионита. включающий фильтрование десор- .бирующего раствора через слой насыщенного катионита до полного удаления металлов. от л и ч а ю щ и й с я тем. что. с целью удешевления процесса за счет снижения расхода десорбирующего реагента и уменьшения объема элюата. десорбцию проводят циклическим фильтрованием через слой сульфокатионита порций десорбирующего раствора и воды, причем количество цикловОпыт Десорбнрующнй раствор Элюат, Расход десорбентаВерстка Казпатент, Исполнитель Г.Р. Фалалеева Ответственный за выпуск Э.З.ФаИ 3 ова
