Устройство для генетической трансформации растений в условиях микрогравитации

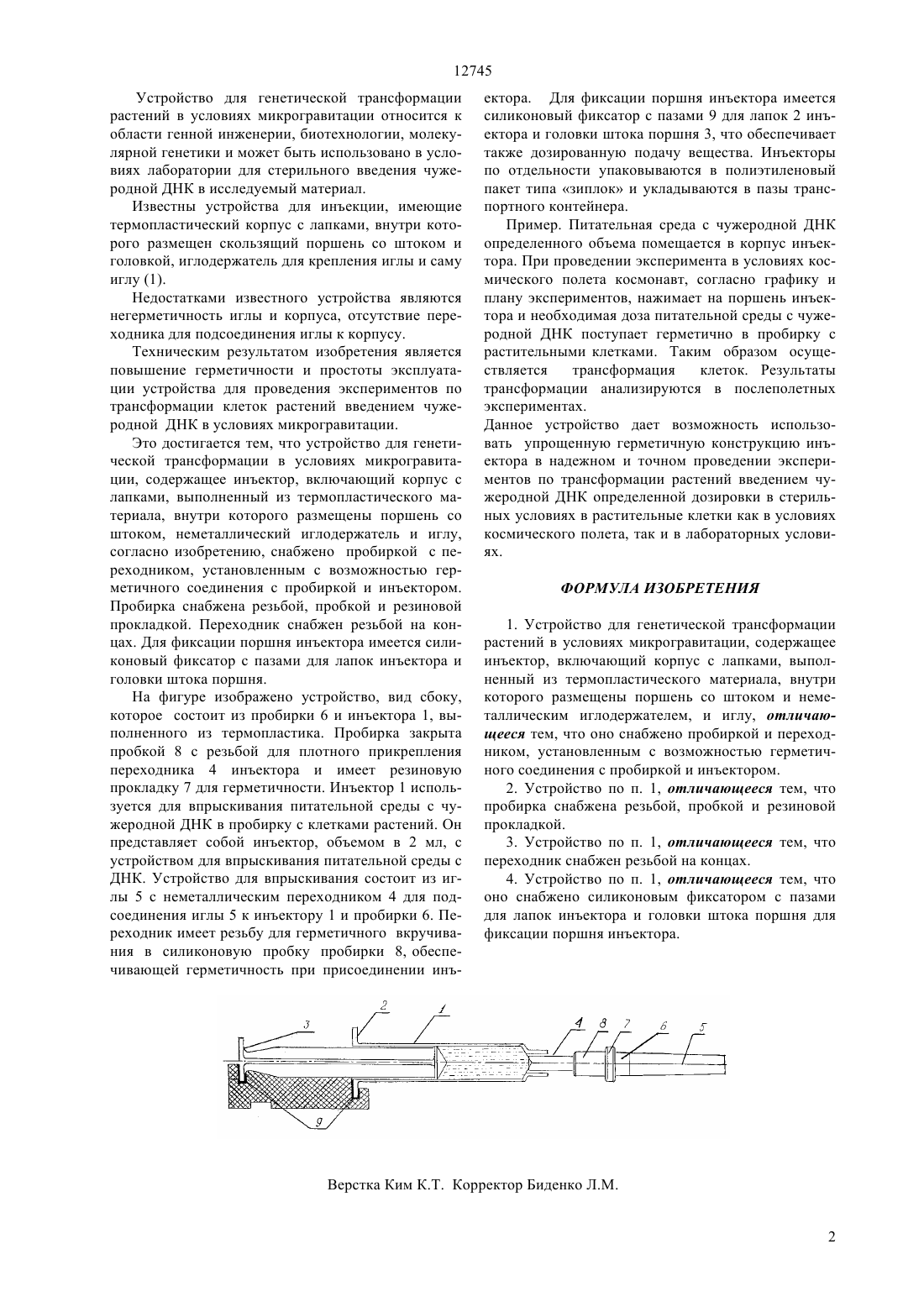

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ родной ДНК в исследуемый материал. Техническим результатом изобретения является повышение герметичности и простоты эксплуатации устройства для проведения трансформации клеток растений введением чужеродной ДНК в условиях космического полета. Устройство для генетической трансформации растений в условиях микрогравитации содержит инъектор, включающий корпус с лапками, выполненный из термопластического материала, внутри которого размещены поршень со штоком и неметаллическим иглодержателем, и иглу, при этом оно дополнительно снабжено пробиркой и переходником, установленным с возможностью герметичного соединения с пробиркой и инъектором. Пробирка снабжена резьбой, пробкой и резиновой прокладкой. Переходник снабжен резьбой на концах. Устройство снабжено силиконовым фиксатором с пазами для лапок инъектора и головки штока поршня для фиксации поршня инъектора.(72) Калиев Алтынбек Баишевич Лесова Жаниха Туреевна Блохина Ольга Михайловна Айтхожина Нагима Абеновна(73) Дочернее государственное предприятие Институт молекулярной биологии и биохимии им. М.А. Айтхожина Республиканского государственного предприятия Центр биологических исследований Министерства образования и науки Республики Казахстан(54) УСТРОЙСТВО ДЛЯ ГЕНЕТИЧЕСКОЙ ТРАНСФОРМАЦИИ РАСТЕНИЙ В УСЛОВИЯХ МИКРОГРАВИТАЦИИ(57) Устройство для генетической трансформации растений в условиях микрогравитации относится к области генной инженерии, биотехнологии, молекулярной генетики и может быть использовано в условиях лаборатории для стерильного введения чуже 12745 Устройство для генетической трансформации растений в условиях микрогравитации относится к области генной инженерии, биотехнологии, молекулярной генетики и может быть использовано в условиях лаборатории для стерильного введения чужеродной ДНК в исследуемый материал. Известны устройства для инъекции, имеющие термопластический корпус с лапками, внутри которого размещен скользящий поршень со штоком и головкой, иглодержатель для крепления иглы и саму иглу (1). Недостатками известного устройства являются негерметичность иглы и корпуса, отсутствие переходника для подсоединения иглы к корпусу. Техническим результатом изобретения является повышение герметичности и простоты эксплуатации устройства для проведения экспериментов по трансформации клеток растений введением чужеродной ДНК в условиях микрогравитации. Это достигается тем, что устройство для генетической трансформации в условиях микрогравитации, содержащее инъектор, включающий корпус с лапками, выполненный из термопластического материала, внутри которого размещены поршень со штоком, неметаллический иглодержатель и иглу,согласно изобретению, снабжено пробиркой с переходником, установленным с возможностью герметичного соединения с пробиркой и инъектором. Пробирка снабжена резьбой, пробкой и резиновой прокладкой. Переходник снабжен резьбой на концах. Для фиксации поршня инъектора имеется силиконовый фиксатор с пазами для лапок инъектора и головки штока поршня. На фигуре изображено устройство, вид сбоку,которое состоит из пробирки 6 и инъектора 1, выполненного из термопластика. Пробирка закрыта пробкой 8 с резьбой для плотного прикрепления переходника 4 инъектора и имеет резиновую прокладку 7 для герметичности. Инъектор 1 используется для впрыскивания питательной среды с чужеродной ДНК в пробирку с клетками растений. Он представляет собой инъектор, объемом в 2 мл, с устройством для впрыскивания питательной среды с ДНК. Устройство для впрыскивания состоит из иглы 5 с неметаллическим переходником 4 для подсоединения иглы 5 к инъектору 1 и пробирки 6. Переходник имеет резьбу для герметичного вкручивания в силиконовую пробку пробирки 8, обеспечивающей герметичность при присоединении инъ ектора. Для фиксации поршня инъектора имеется силиконовый фиксатор с пазами 9 для лапок 2 инъектора и головки штока поршня 3, что обеспечивает также дозированную подачу вещества. Инъекторы по отдельности упаковываются в полиэтиленовый пакет типа зиплок и укладываются в пазы транспортного контейнера. Пример. Питательная среда с чужеродной ДНК определенного объема помещается в корпус инъектора. При проведении эксперимента в условиях космического полета космонавт, согласно графику и плану экспериментов, нажимает на поршень инъектора и необходимая доза питательной среды с чужеродной ДНК поступает герметично в пробирку с растительными клетками. Таким образом осуществляется трансформация клеток. Результаты трансформации анализируются в послеполетных экспериментах. Данное устройство дает возможность использовать упрощенную герметичную конструкцию инъектора в надежном и точном проведении экспериментов по трансформации растений введением чужеродной ДНК определенной дозировки в стерильных условиях в растительные клетки как в условиях космического полета, так и в лабораторных условиях. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для генетической трансформации растений в условиях микрогравитации, содержащее инъектор, включающий корпус с лапками, выполненный из термопластического материала, внутри которого размещены поршень со штоком и неметаллическим иглодержателем, и иглу, отличающееся тем, что оно снабжено пробиркой и переходником, установленным с возможностью герметичного соединения с пробиркой и инъектором. 2. Устройство по п. 1, отличающееся тем, что пробирка снабжена резьбой, пробкой и резиновой прокладкой. 3. Устройство по п. 1, отличающееся тем, что переходник снабжен резьбой на концах. 4. Устройство по п. 1, отличающееся тем, что оно снабжено силиконовым фиксатором с пазами для лапок инъектора и головки штока поршня для фиксации поршня инъектора.
