Способ обработки блоков данных в беспроводной системе связи (варианты)

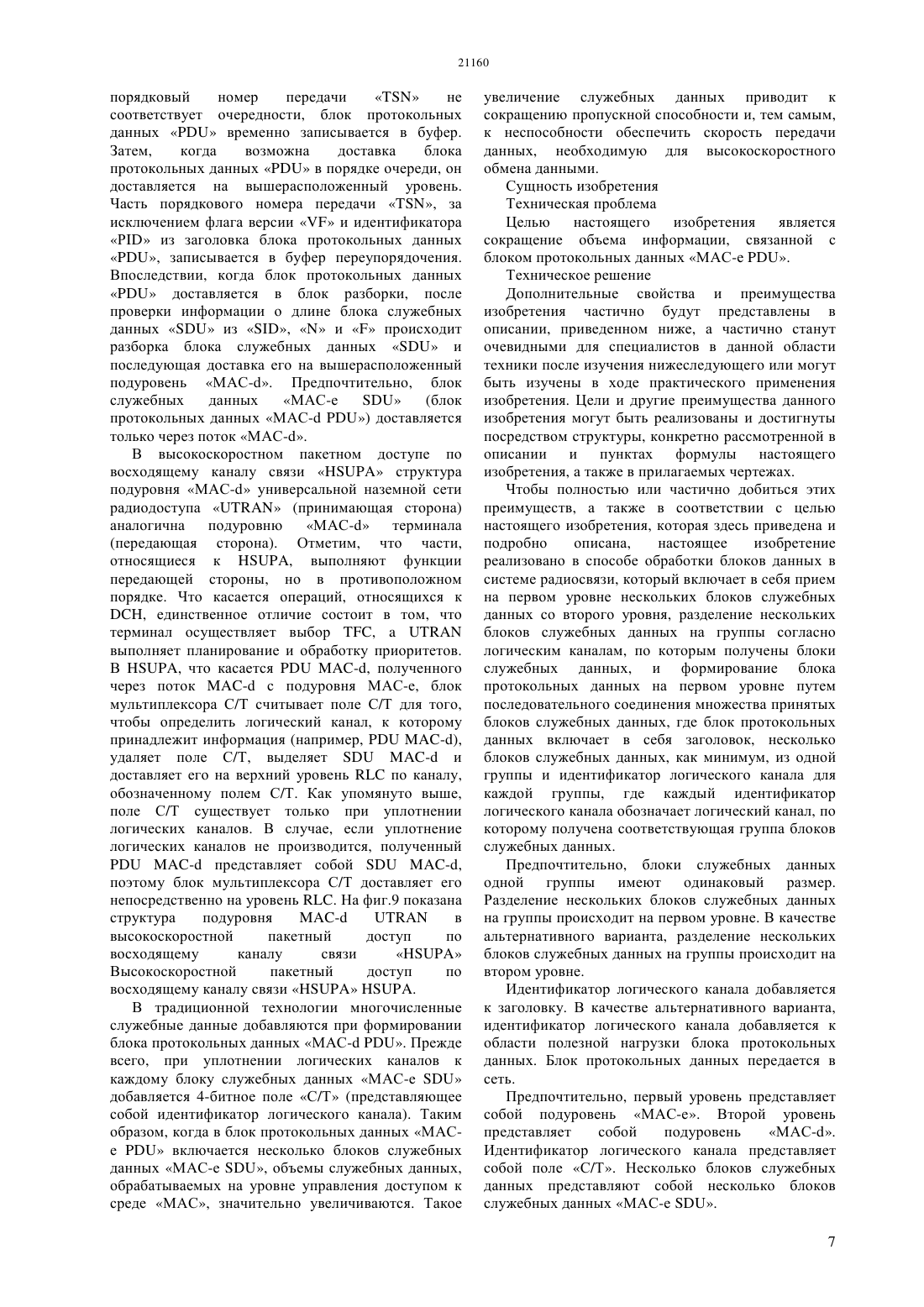

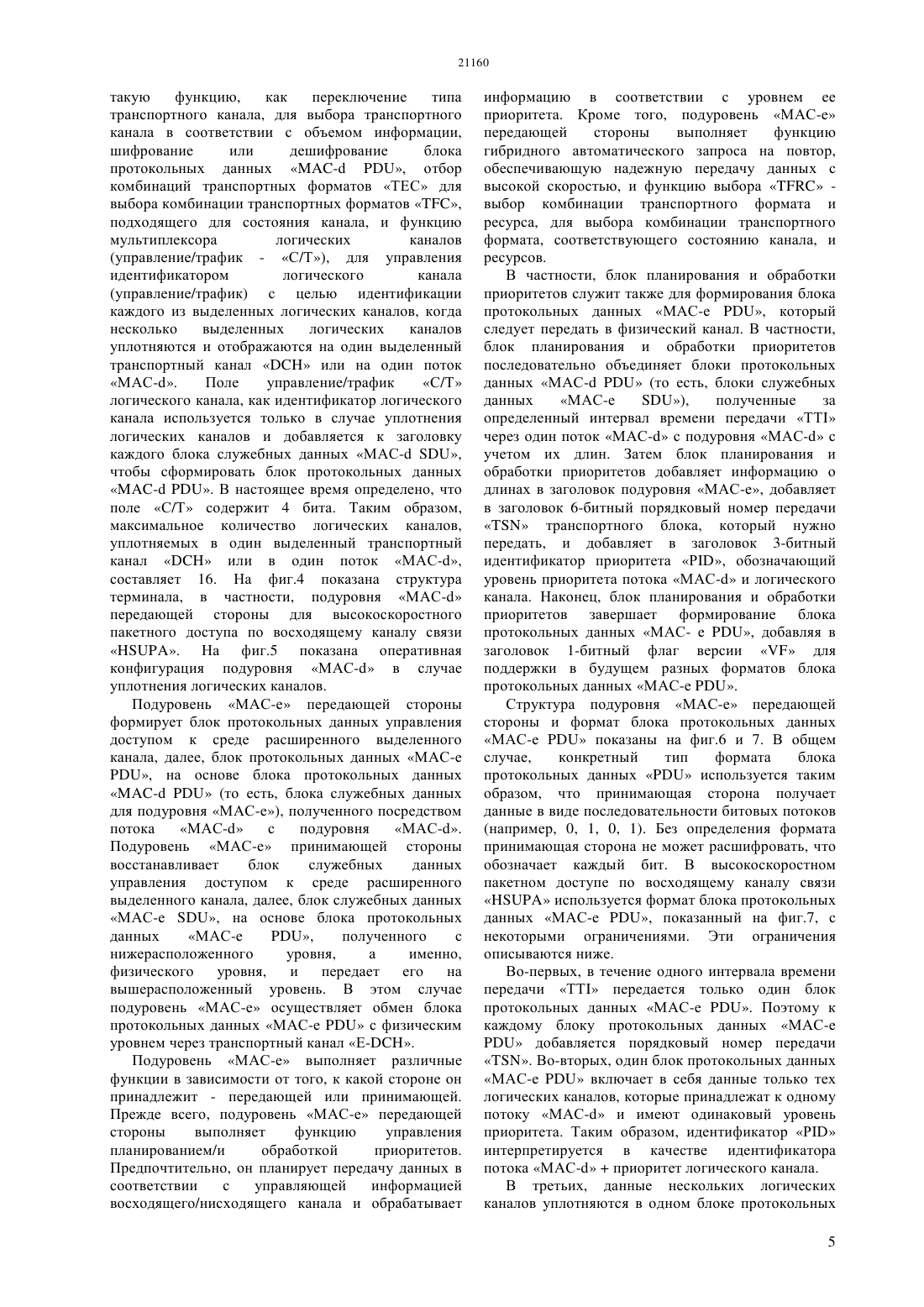

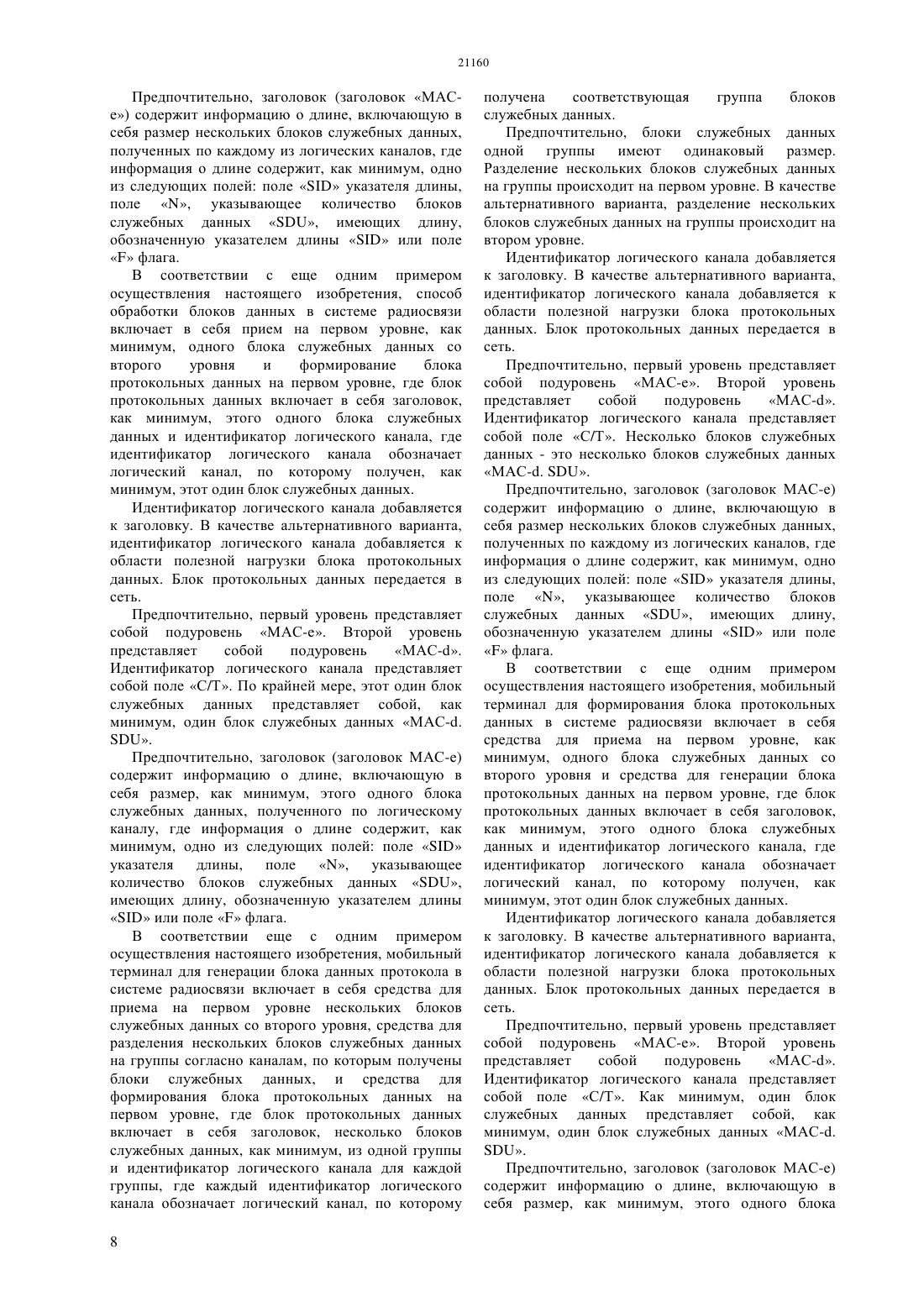

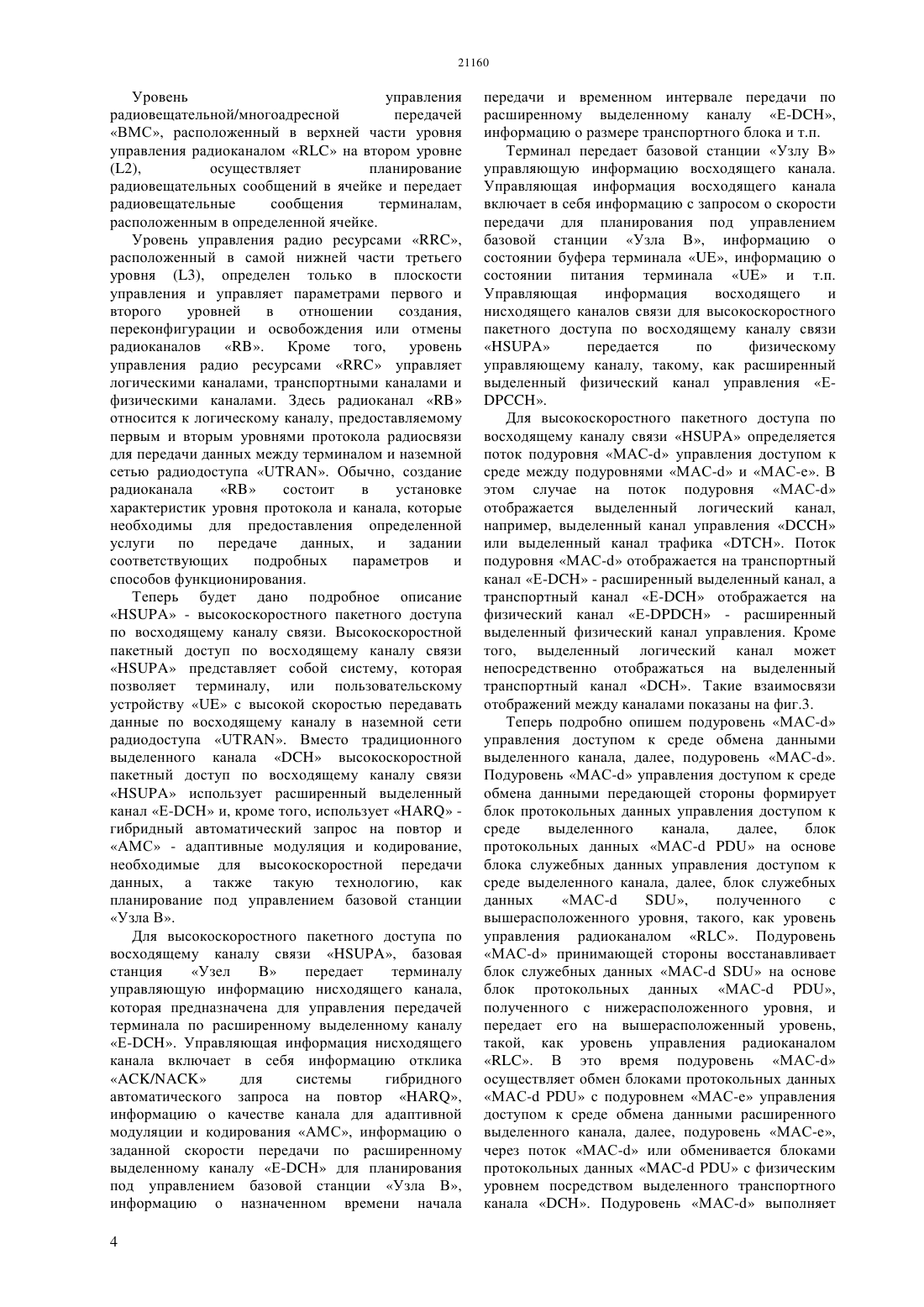

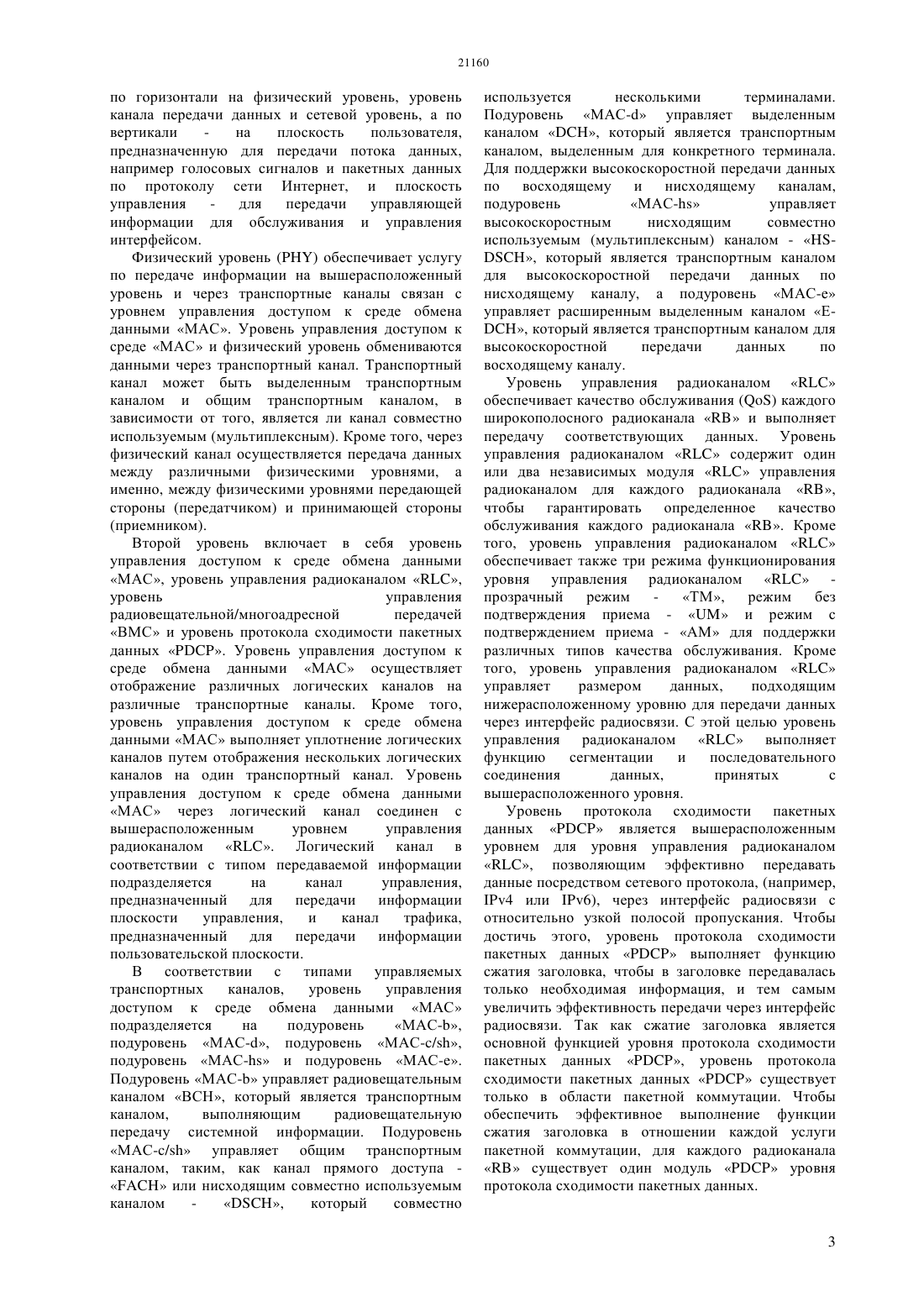

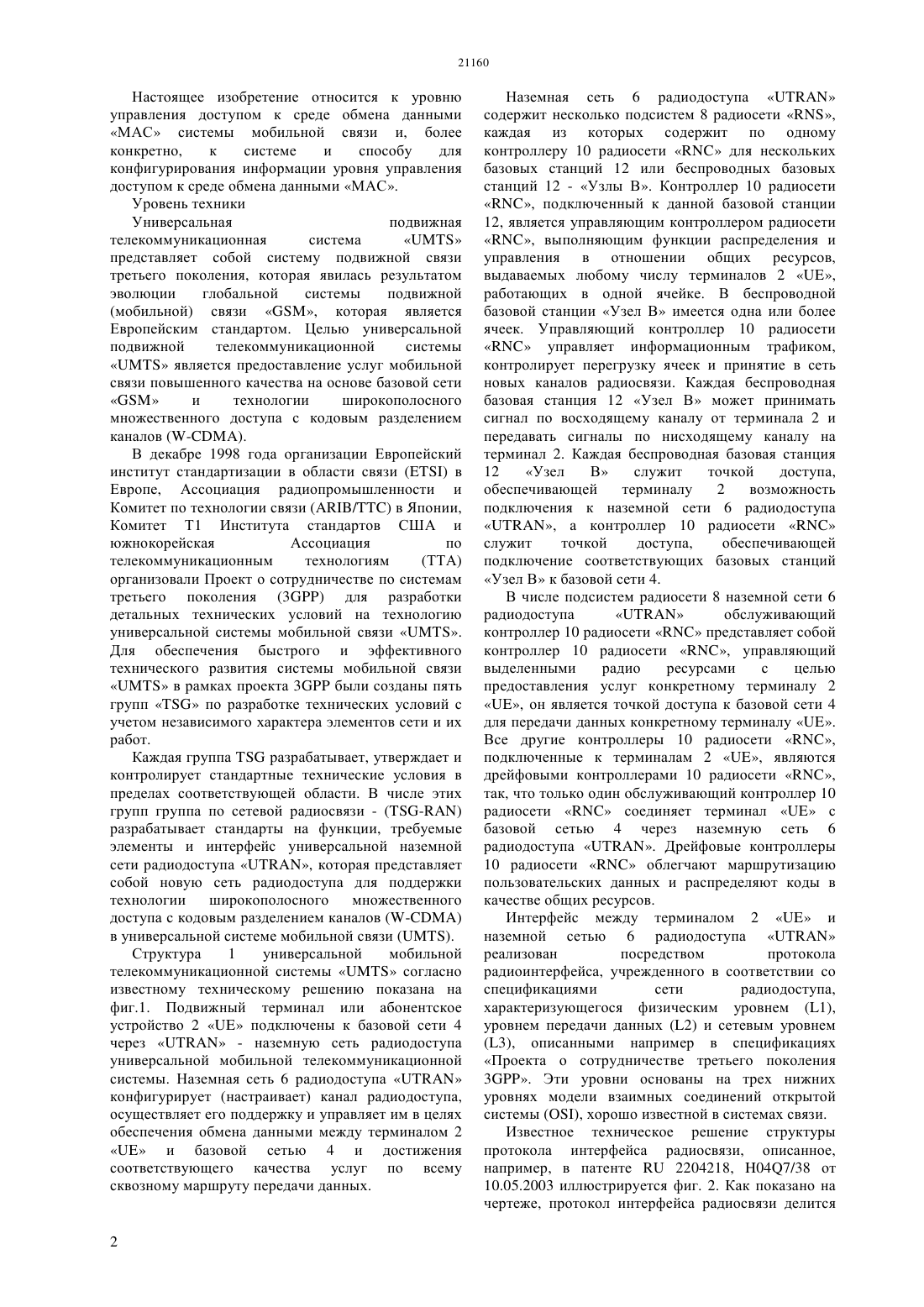

(51) 04 29/06 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Настоящее изобретение относится к обработке блока данных уровня радиопротокола, где в сформированный блок протокольных данных включают идентификатор логического канала,чтобы идентифицировать блоки служебных данных,принадлежащие одному логическому каналу, и информацию о размере, чтобы указать размер блоков служебных данных, принадлежащих одному логическому каналу, исключая идентификатор логического канала,и доставляют этот сформированный блок протокольных данных на первый уровень управления. Поскольку при формировании блока протокольных данных МАС-ек блоку данных, принадлежащих одному логическому каналу, добавляется только один идентификатор логического канала,объем служебных данных в блоке протокольных данных МАС-еуменьшается. Такое уменьшение служебных данных в блоке протокольных данных увеличивает пропускную способность, что является преимуществом для высокоскоростной системы связи, такой, как высокоскоростной пакетный доступ по восходящему каналу связи .(73) Эл Джи Электроникс Инк.(54) СПОСОБ ОБРАБОТКИ БЛОКОВ ДАННЫХ В БЕСПРОВОДНОЙ СИСТЕМЕ СВЯЗИ (ВАРИАНТЫ) Настоящее изобретение относится к уровню управления доступом к среде обмена данными МАС системы мобильной связи и, более конкретно,к системе и способу для конфигурирования информации уровня управления доступом к среде обмена данными МАС. Уровень техники Универсальная подвижная телекоммуникационная система представляет собой систему подвижной связи третьего поколения, которая явилась результатом эволюции глобальной системы подвижной(мобильной) связи , которая является Европейским стандартом. Целью универсальной подвижной телекоммуникационной системыявляется предоставление услуг мобильной связи повышенного качества на основе базовой сети и технологии широкополосного множественного доступа с кодовым разделением каналов (-). В декабре 1998 года организации Европейский институт стандартизации в области связив Европе, Ассоциация радиопромышленности и Комитет по технологии связи (/) в Японии,Комитет Т 1 Института стандартов США и южнокорейская Ассоциация по телекоммуникационным технологиям(ТТА) организовали Проект о сотрудничестве по системам третьего поколения (3) для разработки детальных технических условий на технологию универсальной системы мобильной связи . Для обеспечения быстрого и эффективного технического развития системы мобильной связив рамках проекта 3 были созданы пять групппо разработке технических условий с учетом независимого характера элементов сети и их работ. Каждая группаразрабатывает, утверждает и контролирует стандартные технические условия в пределах соответствующей области. В числе этих групп группа по сетевой радиосвязи - (-) разрабатывает стандарты на функции, требуемые элементы и интерфейс универсальной наземной сети радиодоступа , которая представляет собой новую сеть радиодоступа для поддержки технологии широкополосного множественного доступа с кодовым разделением каналов (-) в универсальной системе мобильной связи . Структура 1 универсальной мобильной телекоммуникационной системысогласно известному техническому решению показана на фиг.1. Подвижный терминал или абонентское устройство 2 подключены к базовой сети 4 через- наземную сеть радиодоступа универсальной мобильной телекоммуникационной системы. Наземная сеть 6 радиодоступаконфигурирует (настраивает) канал радиодоступа,осуществляет его поддержку и управляет им в целях обеспечения обмена данными между терминалом 2 и базовой сетью 4 и достижения соответствующего качества услуг по всему сквозному маршруту передачи данных. Наземная сеть 6 радиодоступасодержит несколько подсистем 8 радиосети ,каждая из которых содержит по одному контроллеру 10 радиосетидля нескольких базовых станций 12 или беспроводных базовых станций 12 - Узлы В. Контроллер 10 радиосети, подключенный к данной базовой станции 12, является управляющим контроллером радиосети, выполняющим функции распределения и управления в отношении общих ресурсов,выдаваемых любому числу терминалов 2 ,работающих в одной ячейке. В беспроводной базовой станции Узел В имеется одна или более ячеек. Управляющий контроллер 10 радиосетиуправляет информационным трафиком,контролирует перегрузку ячеек и принятие в сеть новых каналов радиосвязи. Каждая беспроводная базовая станция 12 Узел В может принимать сигнал по восходящему каналу от терминала 2 и передавать сигналы по нисходящему каналу на терминал 2. Каждая беспроводная базовая станция 12 Узел В служит точкой доступа,обеспечивающей терминалу 2 возможность подключения к наземной сети 6 радиодоступа, а контроллер 10 радиосетислужит точкой доступа,обеспечивающей подключение соответствующих базовых станций Узел В к базовой сети 4. В числе подсистем радиосети 8 наземной сети 6 радиодоступа обслуживающий контроллер 10 радиосетипредставляет собой контроллер 10 радиосети , управляющий выделенными радио ресурсами с целью предоставления услуг конкретному терминалу 2, он является точкой доступа к базовой сети 4 для передачи данных конкретному терминалу . Все другие контроллеры 10 радиосети ,подключенные к терминалам 2 , являются дрейфовыми контроллерами 10 радиосети ,так, что только один обслуживающий контроллер 10 радиосетисоединяет терминалс базовой сетью 4 через наземную сеть 6 радиодоступа . Дрейфовые контроллеры 10 радиосетиоблегчают маршрутизацию пользовательских данных и распределяют коды в качестве общих ресурсов. Интерфейс между терминалом 2 и наземной сетью 6 радиодоступареализован посредством протокола радиоинтерфейса, учрежденного в соответствии со спецификациями сети радиодоступа,характеризующегося физическим уровнем (1),уровнем передачи данных (2) и сетевым уровнем(3), описанными например в спецификациях Проекта о сотрудничестве третьего поколения 3. Эти уровни основаны на трех нижних уровнях модели взаимных соединений открытой системы , хорошо известной в системах связи. Известное техническое решение структуры протокола интерфейса радиосвязи, описанное,например, в патенте 2204218, 047/38 от 10.05.2003 иллюстрируется фиг. 2. Как показано на чертеже, протокол интерфейса радиосвязи делится по горизонтали на физический уровень, уровень канала передачи данных и сетевой уровень, а по вертикали на плоскость пользователя,предназначенную для передачи потока данных,например голосовых сигналов и пакетных данных по протоколу сети Интернет, и плоскость управления для передачи управляющей информации для обслуживания и управления интерфейсом. Физический уровеньобеспечивает услугу по передаче информации на вышерасположенный уровень и через транспортные каналы связан с уровнем управления доступом к среде обмена данными МАС. Уровень управления доступом к среде МАС и физический уровень обмениваются данными через транспортный канал. Транспортный канал может быть выделенным транспортным каналом и общим транспортным каналом, в зависимости от того, является ли канал совместно используемым (мультиплексным). Кроме того, через физический канал осуществляется передача данных между различными физическими уровнями, а именно, между физическими уровнями передающей стороны (передатчиком) и принимающей стороны(приемником). Второй уровень включает в себя уровень управления доступом к среде обмена данными МАС, уровень управления радиоканалом ,уровень управления радиовещательной/многоадресной передачей ВМС и уровень протокола сходимости пакетных данных . Уровень управления доступом к среде обмена данными МАС осуществляет отображение различных логических каналов на различные транспортные каналы. Кроме того,уровень управления доступом к среде обмена данными МАС выполняет уплотнение логических каналов путем отображения нескольких логических каналов на один транспортный канал. Уровень управления доступом к среде обмена данными МАС через логический канал соединен с вышерасположенным уровнем управления радиоканалом . Логический канал в соответствии с типом передаваемой информации подразделяется на канал управления,предназначенный для передачи информации плоскости управления,и канал трафика,предназначенный для передачи информации пользовательской плоскости. В соответствии с типами управляемых транспортных каналов,уровень управления доступом к среде обмена данными МАС подразделяется на подуровень МАС-,подуровень МАС-, подуровень МАС-/,подуровень МАС- и подуровень МАС-е. Подуровень МАС- управляет радиовещательным каналом ВСН, который является транспортным каналом,выполняющим радиовещательную передачу системной информации. Подуровень МАС-/ управляет общим транспортным каналом, таким, как канал прямого доступаили нисходящим совместно используемым каналом используется несколькими терминалами. Подуровень МАС- управляет выделенным каналом , который является транспортным каналом, выделенным для конкретного терминала. Для поддержки высокоскоростной передачи данных по восходящему и нисходящему каналам,подуровень МАСуправляет высокоскоростным нисходящим совместно используемым (мультиплексным) каналом - , который является транспортным каналом для высокоскоростной передачи данных по нисходящему каналу, а подуровень МАС-е управляет расширенным выделенным каналом Е, который является транспортным каналом для высокоскоростной передачи данных по восходящему каналу. Уровень управления радиоканаломобеспечивает качество обслуживаниякаждого широкополосного радиоканалаи выполняет передачу соответствующих данных. Уровень управления радиоканаломсодержит один или два независимых модуляуправления радиоканалом для каждого радиоканала ,чтобы гарантировать определенное качество обслуживания каждого радиоканала . Кроме того, уровень управления радиоканаломобеспечивает также три режима функционирования уровня управления радиоканаломпрозрачный режим ТМ,режим без подтверждения приема -и режим с подтверждением приема - АМ для поддержки различных типов качества обслуживания. Кроме того, уровень управления радиоканаломуправляет размером данных,подходящим нижерасположенному уровню для передачи данных через интерфейс радиосвязи. С этой целью уровень управления радиоканаломвыполняет функцию сегментации и последовательного соединения данных,принятых с вышерасположенного уровня. Уровень протокола сходимости пакетных данныхявляется вышерасположенным уровнем для уровня управления радиоканалом, позволяющим эффективно передавать данные посредством сетевого протокола, (например,4 или 6), через интерфейс радиосвязи с относительно узкой полосой пропускания. Чтобы достичь этого, уровень протокола сходимости пакетных данныхвыполняет функцию сжатия заголовка, чтобы в заголовке передавалась только необходимая информация, и тем самым увеличить эффективность передачи через интерфейс радиосвязи. Так как сжатие заголовка является основной функцией уровня протокола сходимости пакетных данных , уровень протокола сходимости пакетных данныхсуществует только в области пакетной коммутации. Чтобы обеспечить эффективное выполнение функции сжатия заголовка в отношении каждой услуги пакетной коммутации, для каждого радиоканаласуществует один модульуровня протокола сходимости пакетных данных. Уровень управления радиовещательной/многоадресной передачей ВМС, расположенный в верхней части уровня управления радиоканаломна втором уровне(2),осуществляет планирование радиовещательных сообщений в ячейке и передает радиовещательные сообщения терминалам,расположенным в определенной ячейке. Уровень управления радио ресурсами ,расположенный в самой нижней части третьего уровня (3), определен только в плоскости управления и управляет параметрами первого и второго уровней в отношении создания,переконфигурации и освобождения или отмены радиоканалов. Кроме того,уровень управления радио ресурсамиуправляет логическими каналами, транспортными каналами и физическими каналами. Здесь радиоканалотносится к логическому каналу, предоставляемому первым и вторым уровнями протокола радиосвязи для передачи данных между терминалом и наземной сетью радиодоступа . Обычно, создание радиоканала состоит в установке характеристик уровня протокола и канала, которые необходимы для предоставления определенной услуги по передаче данных,и задании соответствующих подробных параметров и способов функционирования. Теперь будет дано подробное описание- высокоскоростного пакетного доступа по восходящему каналу связи. Высокоскоростной пакетный доступ по восходящему каналу связипредставляет собой систему, которая позволяет терминалу, или пользовательскому устройствус высокой скоростью передавать данные по восходящему каналу в наземной сети радиодоступа . Вместо традиционного выделенного каналавысокоскоростной пакетный доступ по восходящему каналу связииспользует расширенный выделенный канал Е- и, кроме того, используетгибридный автоматический запрос на повтор и АМС - адаптивные модуляция и кодирование,необходимые для высокоскоростной передачи данных, а также такую технологию, как планирование под управлением базовой станции Узла В. Для высокоскоростного пакетного доступа по восходящему каналу связи , базовая станция Узел В передает терминалу управляющую информацию нисходящего канала,которая предназначена для управления передачей терминала по расширенному выделенному каналу Е-. Управляющая информация нисходящего канала включает в себя информацию отклика/ для системы гибридного автоматического запроса на повтор ,информацию о качестве канала для адаптивной модуляции и кодирования АМС, информацию о заданной скорости передачи по расширенному выделенному каналу Е- для планирования под управлением базовой станции Узла В,информацию о назначенном времени начала 4 передачи и временном интервале передачи по расширенному выделенному каналу Е-,информацию о размере транспортного блока и т.п. Терминал передает базовой станции Узлу В управляющую информацию восходящего канала. Управляющая информация восходящего канала включает в себя информацию с запросом о скорости передачи для планирования под управлением базовой станции Узла В, информацию о состоянии буфера терминала , информацию о состоянии питания терминалаи т.п. Управляющая информация восходящего и нисходящего каналов связи для высокоскоростного пакетного доступа по восходящему каналу связи передается по физическому управляющему каналу, такому, как расширенный выделенный физический канал управления Е. Для высокоскоростного пакетного доступа по восходящему каналу связиопределяется поток подуровня МАС- управления доступом к среде между подуровнями МАС- и МАС-е. В этом случае на поток подуровня МАСотображается выделенный логический канал,например, выделенный канал управленияили выделенный канал трафика . Поток подуровня МАС- отображается на транспортный канал Е- - расширенный выделенный канал, а транспортный канал Е- отображается на физический канал Е- - расширенный выделенный физический канал управления. Кроме того, выделенный логический канал может непосредственно отображаться на выделенный транспортный канал . Такие взаимосвязи отображений между каналами показаны на фиг.3. Теперь подробно опишем подуровень МАСуправления доступом к среде обмена данными выделенного канала, далее, подуровень МАС-. Подуровень МАС- управления доступом к среде обмена данными передающей стороны формирует блок протокольных данных управления доступом к среде выделенного канала,далее,блок протокольных данных МАС-на основе блока служебных данных управления доступом к среде выделенного канала, далее, блок служебных данных МАС,полученного с вышерасположенного уровня, такого, как уровень управления радиоканалом . Подуровень МАС- принимающей стороны восстанавливает блок служебных данных МАС-на основе блок протокольных данных МАС- ,полученного с нижерасположенного уровня, и передает его на вышерасположенный уровень,такой, как уровень управления радиоканалом. В это время подуровень МАСосуществляет обмен блоками протокольных данных МАС-с подуровнем МАС-е управления доступом к среде обмена данными расширенного выделенного канала, далее, подуровень МАС-е,через поток МАС- или обменивается блоками протокольных данных -с физическим уровнем посредством выделенного транспортного канала . Подуровень МАС- выполняет такую функцию,как переключение типа транспортного канала, для выбора транспортного канала в соответствии с объемом информации,шифрование или дешифрование блока протокольных данных - , отбор комбинаций транспортных форматов ТЕС для выбора комбинации транспортных форматов ,подходящего для состояния канала, и функцию мультиплексора логических каналов(управление/трафик - С/Т), для управления идентификатором логического канала(управление/трафик) с целью идентификации каждого из выделенных логических каналов, когда несколько выделенных логических каналов уплотняются и отображаются на один выделенный транспортный каналили на один поток МАС-. Поле управление/трафик С/Т логического канала, как идентификатор логического канала используется только в случае уплотнения логических каналов и добавляется к заголовку каждого блока служебных данных МАС- ,чтобы сформировать блок протокольных данных- . В настоящее время определено, что поле С/Т содержит 4 бита. Таким образом,максимальное количество логических каналов,уплотняемых в один выделенный транспортный каналили в один поток МАС-,составляет 16. На фиг.4 показана структура терминала, в частности, подуровня МАСпередающей стороны для высокоскоростного пакетного доступа по восходящему каналу связи. На фиг.5 показана оперативная конфигурация подуровня МАС- в случае уплотнения логических каналов. Подуровень МАС-е передающей стороны формирует блок протокольных данных управления доступом к среде расширенного выделенного канала, далее, блок протокольных данных МАС-е, на основе блока протокольных данных-(то есть, блока служебных данных для подуровня МАС-е), полученного посредством потока МАСс подуровня МАС-. Подуровень МАС-е принимающей стороны восстанавливает блок служебных данных управления доступом к среде расширенного выделенного канала, далее, блок служебных данных МАС-е , на основе блока протокольных данных МАС-е,полученного с нижерасположенного уровня,а именно,физического уровня,и передает его на вышерасположенный уровень. В этом случае подуровень МАС-е осуществляет обмен блока протокольных данных МАС-ес физическим уровнем через транспортный канал Е-. Подуровень МАС-е выполняет различные функции в зависимости от того, к какой стороне он принадлежит - передающей или принимающей. Прежде всего, подуровень МАС-е передающей стороны выполняет функцию управления планированием/и обработкой приоритетов. Предпочтительно, он планирует передачу данных в соответствии с управляющей информацией восходящего/нисходящего канала и обрабатывает информацию в соответствии с уровнем ее приоритета. Кроме того, подуровень МАС-е передающей стороны выполняет функцию гибридного автоматического запроса на повтор,обеспечивающую надежную передачу данных с высокой скоростью, и функцию выборавыбор комбинации транспортного формата и ресурса, для выбора комбинации транспортного формата, соответствующего состоянию канала, и ресурсов. В частности, блок планирования и обработки приоритетов служит также для формирования блока протокольных данных МАС-е , который следует передать в физический канал. В частности,блок планирования и обработки приоритетов последовательно объединяет блоки протокольных данных МАС-(то есть, блоки служебных данных МАС-е),полученные за определенный интервал времени передачи ТТ через один поток МАС- с подуровня МАС- с учетом их длин. Затем блок планирования и обработки приоритетов добавляет информацию о длинах в заголовок подуровня МАС-е, добавляет в заголовок 6-битный порядковый номер передачитранспортного блока, который нужно передать, и добавляет в заголовок 3-битный идентификатор приоритета Р, обозначающий уровень приоритета потока МАС- и логического канала. Наконец, блок планирования и обработки приоритетов завершает формирование блока протокольных данных МАС- е , добавляя в заголовок 1-битный флаг версиидля поддержки в будущем разных форматов блока протокольных данных МАС-е . Структура подуровня МАС-е передающей стороны и формат блока протокольных данных МАС-епоказаны на фиг.6 и 7. В общем случае,конкретный тип формата блока протокольных данныхиспользуется таким образом, что принимающая сторона получает данные в виде последовательности битовых потоков(например, 0, 1, 0, 1). Без определения формата принимающая сторона не может расшифровать, что обозначает каждый бит. В высокоскоростном пакетном доступе по восходящему каналу связииспользуется формат блока протокольных данных МАС-е , показанный на фиг.7, с некоторыми ограничениями. Эти ограничения описываются ниже. Во-первых, в течение одного интервала времени передачи ТТ передается только один блок протокольных данных МАС-е . Поэтому к каждому блоку протокольных данных МАС-едобавляется порядковый номер передачи. Во-вторых, один блок протокольных данных МАС-евключает в себя данные только тех логических каналов, которые принадлежат к одному потоку МАС- и имеют одинаковый уровень приоритета. Таким образом, идентификатор Р интерпретируется в качестве идентификатора потока МАС-приоритет логического канала. В третьих, данные нескольких логических каналов уплотняются в одном блоке протокольных 5 данных МАС-е , чтобы обеспечить преимущества, связанные с уплотнением. Обычно,длина блока служебных данныхдля разных логических каналов может быть различной, поэтому в заголовок добавляется информация,обозначающая длину каждого блока служебных данных . Среди вышеперечисленных условий, длина заголовка блока протокольных данных МАС-еизменяется в зависимости от третьего условия. Информация о длине блока служебных данныхвключает в себя три поля 3-битное поле указателя размера , который указывает длину каждого блока служебных данных , 7 битное поле , которое обозначает количество блоков служебных данных , имеющих длину,указанную индексом размера , и 1-битное поле- (флаг), которое обозначает, содержит ли следующее поле информацию о длинеили блок служебных данных МАС-е. Предпочтительно, информация о длине блока служебных данныхсодержит три поля,и , а ее размер (длина) увеличивается в соответствии с количеством типов размеров (длин) блоков служебных данных . Для того, чтобы передать по радиосвязи конкретный блок протокольных данныхпо физическому каналу, блок протокольных данныхдолжен иметь определенную длину, чтобы обеспечить выполнение в физическом канале кодирования,модуляции и добавления избыточности. Таким образом, подуровень МАС-е генерирует блок протокольных данных ,соответствующего размера,требуемого для физического канала, путем заполнения конечного участка блока протокольных данных . Такой окончание служит для регулирования размера блока протокольных данныхи не содержит какойлибо информации. Когда принимающая сторона получает блок протокольных данных , она отбрасывает это окончание. Принимающая сторона расшифровывает принятые битовые потоки в соответствии с форматом, показанным на фиг.7. Предпочтительно,принимающая сторона расшифровывает битовые потоки, начиная с поля флаг версии(1 бит),идентификатор Р (3 бита), порядковый номер передачи(6 битов), указатель размера(3 бита), количество блоков служебных данных, имеющих длину ,(7 битов), флаг(1 бит), и расшифровывает заголовок, пока полене укажет, что следующая часть является блоком служебных данных . Когда полеуказывает, что следующая часть представляет собой блок служебных данных , принимающая сторона, начиная со следующего бита, разбирает блок служебных данных , в соответствии с информацией о длине блока служебных данных, разбирают в соответствии с длиной и количеством блоков служебных данныхиз набора ,и . После извлечения блока служебных данныхостающаяся часть отбрасывается, как дополняющее окончание. Известно, что если блок служебных данных МАС-еимеет одну и ту же длину,информация о длине одного блока служебных данныхможет использоваться, чтобы информировать о длине других блоков служебных данныхнезависимо от использования для передачи данных нескольких логических каналов. В соответствии с фиг. 7, первая информация о длине блока служебных данных , а именно,сочетание 1, 1 и 1, обозначает длину данных первого логического канала (С/Т 1) и второго логического канала (С/Т 2), а К-я информация о длине блока служебных данных, а именно, сочетание ,и ,обозначает длину данных логических каналов с четвертого (С/Т 4) до -го логического канала(С/Тк). Предпочтительно, подуровень МАС-е обрабатывает данные не в соответствии с логическими каналами, а в соответствии с размером блока служебных данных МАС-е . Структура подуровня МАС-е принимающей стороны показана на фиг.8. Блокпринимающей стороны соответствует блокупередающей стороны, и каждый процесс гибридного автоматического запроса на повтор блокавыполняет с принимающей стороны функцию(остановиться и подождать) автоматического запроса на повтор . Когда принимающая сторона получает один блок протокольных данных МАС-епосредством процесса гибридного автоматического запроса на повтор , она считывает флаг версиизаголовка блока протокольных данных МАС-е, чтобы проверить его версию, и проверяет следующее поле идентификатора Р, чтобы узнать поток МАС- и уровень приоритета,которым соответствует полученный блок протокольных данных . Эта операция выполняется в блоке переупорядочения распределения по очереди. Затем блок протокольных данныхпередается в блок переупорядочения, обозначенный идентификатором Р. Известно, что функция переупорядочения принимающей стороны отличается от аналогичной функции передающей стороны. То есть, подуровень МАС-е принимает блоки протокольных данных МАС-ечерез гибридный автоматический запрос на повторбез соблюдения очередности,однако уровень управления радиоканалом,(являющийся вышерасположенным уровнем, следующим за подуровнем МАС-), требует доставки блоков в порядке очереди. Поэтому подуровень МАС-е выполняет переупорядочение блоков протокольных данных , полученных не в порядке очереди, и последовательно доставляет их на вышерасположенный уровень. Для выполнения переупорядочения каждый Р имеет буфер переупорядочения. Хотя конкретный блок протокольных данныхможет быть успешно получен, то, если его не соответствует очередности, блок протокольных данныхвременно записывается в буфер. Затем,когда возможна доставка блока протокольных данныхв порядке очереди, он доставляется на вышерасположенный уровень. Часть порядкового номера передачи , за исключением флага версиии идентификатора Р из заголовка блока протокольных данных, записывается в буфер переупорядочения. Впоследствии, когда блок протокольных данныхдоставляется в блок разборки, после проверки информации о длине блока служебных данныхиз ,ипроисходит разборка блока служебных данныхи последующая доставка его на вышерасположенный подуровень МАС-. Предпочтительно, блок служебных данных МАС-е(блок протокольных данных МАС- ) доставляется только через поток МАС-. В высокоскоростном пакетном доступе по восходящему каналу связиструктура подуровня МАС- универсальной наземной сети радиодоступа(принимающая сторона) аналогична подуровню МАС- терминала(передающая сторона). Отметим, что части,относящиеся к , выполняют функции передающей стороны, но в противоположном порядке. Что касается операций, относящихся к, единственное отличие состоит в том, что терминал осуществляет выбор ,выполняет планирование и обработку приоритетов. В , что касается-, полученного через поток - с подуровня МАС-е, блок мультиплексора С/Т считывает поле С/Т для того,чтобы определить логический канал, к которому принадлежит информация (например,-),удаляет поле С/Т, выделяет- и доставляет его на верхний уровеньпо каналу,обозначенному полем С/Т. Как упомянуто выше,поле С/Т существует только при уплотнении логических каналов. В случае, если уплотнение логических каналов не производится, полученный- представляет собой-,поэтому блок мультиплексора С/Т доставляет его непосредственно на уровень . На фиг.9 показана структура подуровня в высокоскоростной пакетный доступ по восходящему каналу связи Высокоскоростной пакетный доступ по восходящему каналу связи. В традиционной технологии многочисленные служебные данные добавляются при формировании блока протокольных данных МАС- . Прежде всего, при уплотнении логических каналов к каждому блоку служебных данных МАС-едобавляется 4-битное поле С/Т (представляющее собой идентификатор логического канала). Таким образом, когда в блок протокольных данных МАСевключается несколько блоков служебных данных МАС-е , объемы служебных данных,обрабатываемых на уровне управления доступом к среде МАС, значительно увеличиваются. Такое увеличение служебных данных приводит к сокращению пропускной способности и, тем самым,к неспособности обеспечить скорость передачи данных, необходимую для высокоскоростного обмена данными. Сущность изобретения Техническая проблема Целью настоящего изобретения является сокращение объема информации, связанной с блоком протокольных данных МАС-е . Техническое решение Дополнительные свойства и преимущества изобретения частично будут представлены в описании, приведенном ниже, а частично станут очевидными для специалистов в данной области техники после изучения нижеследующего или могут быть изучены в ходе практического применения изобретения. Цели и другие преимущества данного изобретения могут быть реализованы и достигнуты посредством структуры, конкретно рассмотренной в описании и пунктах формулы настоящего изобретения, а также в прилагаемых чертежах. Чтобы полностью или частично добиться этих преимуществ, а также в соответствии с целью настоящего изобретения, которая здесь приведена и подробно описана,настоящее изобретение реализовано в способе обработки блоков данных в системе радиосвязи, который включает в себя прием на первом уровне нескольких блоков служебных данных со второго уровня, разделение нескольких блоков служебных данных на группы согласно логическим каналам, по которым получены блоки служебных данных, и формирование блока протокольных данных на первом уровне путем последовательного соединения множества принятых блоков служебных данных, где блок протокольных данных включает в себя заголовок, несколько блоков служебных данных, как минимум, из одной группы и идентификатор логического канала для каждой группы, где каждый идентификатор логического канала обозначает логический канал, по которому получена соответствующая группа блоков служебных данных. Предпочтительно, блоки служебных данных одной группы имеют одинаковый размер. Разделение нескольких блоков служебных данных на группы происходит на первом уровне. В качестве альтернативного варианта, разделение нескольких блоков служебных данных на группы происходит на втором уровне. Идентификатор логического канала добавляется к заголовку. В качестве альтернативного варианта,идентификатор логического канала добавляется к области полезной нагрузки блока протокольных данных. Блок протокольных данных передается в сеть. Предпочтительно, первый уровень представляет собой подуровень МАС-е. Второй уровень представляет собой подуровень МАС-. Идентификатор логического канала представляет собой поле С/Т. Несколько блоков служебных данных представляют собой несколько блоков служебных данных МАС-е . 7 Предпочтительно, заголовок (заголовок МАСе) содержит информацию о длине, включающую в себя размер нескольких блоков служебных данных,полученных по каждому из логических каналов, где информация о длине содержит, как минимум, одно из следующих полей полеуказателя длины,поле , указывающее количество блоков служебных данных , имеющих длину,обозначенную указателем длиныили полефлага. В соответствии с еще одним примером осуществления настоящего изобретения, способ обработки блоков данных в системе радиосвязи включает в себя прием на первом уровне, как минимум, одного блока служебных данных со второго уровня и формирование блока протокольных данных на первом уровне, где блок протокольных данных включает в себя заголовок,как минимум, этого одного блока служебных данных и идентификатор логического канала, где идентификатор логического канала обозначает логический канал, по которому получен, как минимум, этот один блок служебных данных. Идентификатор логического канала добавляется к заголовку. В качестве альтернативного варианта,идентификатор логического канала добавляется к области полезной нагрузки блока протокольных данных. Блок протокольных данных передается в сеть. Предпочтительно, первый уровень представляет собой подуровень МАС-е. Второй уровень представляет собой подуровень МАС-. Идентификатор логического канала представляет собой поле С/Т. По крайней мере, этот один блок служебных данных представляет собой, как минимум, один блок служебных данных МАС-.. Предпочтительно, заголовок (заголовок МАС-е) содержит информацию о длине, включающую в себя размер, как минимум, этого одного блока служебных данных, полученного по логическому каналу, где информация о длине содержит, как минимум, одно из следующих полей полеуказателя длины, поле , указывающее количество блоков служебных данных ,имеющих длину, обозначенную указателем длиныили полефлага. В соответствии еще с одним примером осуществления настоящего изобретения, мобильный терминал для генерации блока данных протокола в системе радиосвязи включает в себя средства для приема на первом уровне нескольких блоков служебных данных со второго уровня, средства для разделения нескольких блоков служебных данных на группы согласно каналам, по которым получены блоки служебных данных, и средства для формирования блока протокольных данных на первом уровне, где блок протокольных данных включает в себя заголовок, несколько блоков служебных данных, как минимум, из одной группы и идентификатор логического канала для каждой группы, где каждый идентификатор логического канала обозначает логический канал, по которому 8 получена соответствующая группа блоков служебных данных. Предпочтительно, блоки служебных данных одной группы имеют одинаковый размер. Разделение нескольких блоков служебных данных на группы происходит на первом уровне. В качестве альтернативного варианта, разделение нескольких блоков служебных данных на группы происходит на втором уровне. Идентификатор логического канала добавляется к заголовку. В качестве альтернативного варианта,идентификатор логического канала добавляется к области полезной нагрузки блока протокольных данных. Блок протокольных данных передается в сеть. Предпочтительно, первый уровень представляет собой подуровень МАС-е. Второй уровень представляет собой подуровень МАС-. Идентификатор логического канала представляет собой поле С/Т. Несколько блоков служебных данных - это несколько блоков служебных данных МАС-. . Предпочтительно, заголовок (заголовок МАС-е) содержит информацию о длине, включающую в себя размер нескольких блоков служебных данных,полученных по каждому из логических каналов, где информация о длине содержит, как минимум, одно из следующих полей полеуказателя длины,поле , указывающее количество блоков служебных данных , имеющих длину,обозначенную указателем длиныили полефлага. В соответствии с еще одним примером осуществления настоящего изобретения, мобильный терминал для формирования блока протокольных данных в системе радиосвязи включает в себя средства для приема на первом уровне, как минимум, одного блока служебных данных со второго уровня и средства для генерации блока протокольных данных на первом уровне, где блок протокольных данных включает в себя заголовок,как минимум, этого одного блока служебных данных и идентификатор логического канала, где идентификатор логического канала обозначает логический канал, по которому получен, как минимум, этот один блок служебных данных. Идентификатор логического канала добавляется к заголовку. В качестве альтернативного варианта,идентификатор логического канала добавляется к области полезной нагрузки блока протокольных данных. Блок протокольных данных передается в сеть. Предпочтительно, первый уровень представляет собой подуровень МАС-е. Второй уровень представляет собой подуровень МАС-. Идентификатор логического канала представляет собой поле С/Т. Как минимум, один блок служебных данных представляет собой, как минимум, один блок служебных данных МАС-. служебных данных, полученного по логическому каналу, где информация о длине содержит, как минимум, одно из следующих полей полеуказателя длины, поле , указывающее количество блоков служебных данных ,имеющих длину, обозначенную указателем длиныили полефлага. Следует понимать, что и приведенное выше описание, и последующее подробное описание настоящего изобретения носят примерный и пояснительный характер,и служат для дополнительного пояснения заявляемого изобретения. Краткое описание чертежей Сопроводительные чертежи, прилагаемые для лучшего понимания изобретения и составляющие часть настоящей заявки, иллюстрируют вариант(ы) осуществления изобретения, и вместе с описанием служат для пояснения принципов настоящего изобретения. Свойства, элементы и аспекты изобретения, обозначенные на различных чертежах одинаковыми числами, представляют собой одни и те же, эквивалентные или сходные свойства,элементы и аспекты в соответствии с одним или несколькими вариантами осуществления настоящего изобретения. На фиг.1 показана структура обычной универсальной подвижной телекоммуникационной системы. На фиг.2 показана структура протокола радиосвязи,используемая в универсальной подвижной телекоммуникационной системе. На фиг.3 показан уровень управления доступом к среде МАС в высокоскоростном пакетном доступе по восходящему каналу связи . На фиг.4 показана структура подуровня управления выделенным каналом МАСтерминала. На фиг.5 показан формат блока протокольных данных МАС-для уплотнения логических каналов. На фиг.6 показана структура подуровня МАС-е передающей стороны. На фиг.7 показан традиционный формат блока протокольных данных МАС-е . На фиг.8 показана структура подуровня управления расширенным каналом МАС-е принимающей стороны. На фиг.9 показана структура подуровня МАС в универсальной наземной сети радиодоступа. На фиг.10 и 11 показаны форматы блока протокольных данных МАС-е,в соответствии с одним из осуществлений настоящего изобретения. Способы осуществления изобретения Настоящее изобретение служит для сокращения объемов информации, связанной с блоком протокольных данных МАС-еподуровня управления доступом к среде расширенного выделенного канала путем эффективной обработки идентификатора логического канала (поля С/Т), добавляемого к каждому блоку служебных данных МАС-. . Предпочтительно, подуровень МАС-е обрабатывает информацию не в соответствии с размером блока служебных данных, а в соответствии с логическими каналами. Когда подуровень МАС-е обрабатывает информацию в соответствии с логическими каналами, не нужно добавлять к каждому блоку служебных данных МАС-.идентификатор логического канала (поле С/Т). Таким образом,один общий идентификатор логического канала может быть добавлен к любому блоку служебных данных МАС-. , передаваемому по одному логическому каналу. Соответственно, значительно сокращаются объемы информации, связанные с идентификаторами логических каналов. На фиг.10 и 11 показаны форматы блока протокольных данных МАС-е,в соответствии с предпочтительным примером осуществления настоящего изобретения. Форматы блока протокольных данных МАС-емогут быть различными в зависимости от того, где добавляется общий идентификатор логического канала. Предпочтительно, общий идентификатор логического канала может добавляться к области полезной нагрузки блока протокольных данных МАС-е , как показано на фиг.10, или к заголовку, как показано на фиг.11. Хотя на фиг.10 и 11 показано только два формата, могут быть сформированы другие форматы в соответствии с тем, как определяется местоположение идентификатора логического канала. Предпочтительно, в случае добавления идентификатора логического канала к области полезной нагрузки блока, он может добавляться после информации логического канала, а не перед ней. В случае добавления идентификатора логического канала к заголовку, он может добавляться не только перед полями ,и, но и между полямии , или между полямии , или после поля . В любом случае,идентификатор логического канала добавляется однажды в соответствии с информацией одного логического канала, и его местоположение должно быть определено заранее,чтобы принимающая сторона могла правильно его декодировать. Предпочтительно, при использовании одного или нескольких форматов блоков протокольных данных МАС-ев соответствии с настоящим изобретением, нужно отметить следующее. Вопервых, информация о длине блока служебных данных(, , ) добавляется к заголовку для каждого из логических каналов вне зависимости от размера блока служебных данных. Предпочтительно, информация о длине блока служебных данныхдобавляется в каждый из логических каналов даже в том случае,если логические каналы имеют одинаковый размер. С учетом того, что в целом нужно добавлять 11 битов информации о длине блока служебных данныхдля соответствия количеству логических каналов, несмотря на то, что блоки 9 служебных данныхимеют одинаковый размер, настоящее изобретение вначале кажется неэффективным. Однако, поскольку для любого блока служебных данных МАС-еудаляется 4-битовое поле С/Т, то в случае, если к одному логическому каналу принадлежат не менее четырех блока служебных данных МАС-е , объемы дополнительной информации сводятся к минимуму. Во-вторых, размер блока служебных данных, обозначенный указателем длины ,соответствует размеру блока служебных данных МАС-.без поля С/Т. Поскольку размер блока служебных данныхобозначает только размер блока служебных данных МАС-.то,когда передающая или принимающая сторона добавляют или расшифровывает указатель длины, используется его значение без поля С/Т. В-третьих, поскольку поле С/Т добавляется или отделяется, то затрагивается функционирование блока мультиплексора С/Т на подуровне МАС и блока планирования и обработки приоритетов или блока разборки на подуровне МАС-е. В частности, в настоящем изобретении к любому блоку служебных данных -. , которые принадлежат к одному логическому каналу и вместе передаются через поток МАС-, добавляется одно поле С/Т. Блок планирования и обработки приоритетов подуровня МАС-е передающей стороны объединяет полученные по логическому каналу блоки служебных данных МАС-.и формирует блок протокольных данных МАС-е, путем добавления в определенном месте информации идентификации логического канала. Когда блок разборки подуровня МАС-е принимающей стороны передает данные на подуровень МАС- посредством потока МАС, он передает информацию в блоках,представляющих собой блоки служебных данных-. , а не блоки протокольных данных МАС- . Затем подуровень МАС-е доставляет одно поле С/Т, принимая во внимание блоки служебных данных МАС-. . Блоки служебных данных МАС-.доставляются вместе, чтобы различить логические каналы блоков служебных данных МАС-. . По их получении мультиплексор С/Т подуровня принимающей стороны передает-,которые были получены вместе, в логический канал,обозначенный полем С/Т, которое также было получено вместе с ними. Рассмотренные выше система и способ конфигурирования данных уровня управления доступом к среде обмена данными МАС в соответствии с настоящим изобретением имеют следующие преимущества. Поскольку при формировании блока протокольных данных МАС-ек данным, принадлежащим к одному логическому каналу, добавляется только один идентификатор логического канала,объем служебных данных блока протокольных данных МАС-есокращается. Такое сокращение объема служебных данных блока протокольных данных способность, что является преимуществом для высокоскоростной системы связи, такой, как высокоскоростной пакетный доступ по восходящему каналу связи . Хотя настоящее изобретение описано в контексте мобильной связи, его можно также использовать во многих беспроводных системах связи, использующих мобильные устройства, такие,как карманные и портативные компьютеры,оснащенные функциями беспроводной связи. Кроме того, использование определенных терминов для описания настоящего изобретения не должно ограничивать области действия настоящего изобретения беспроводными системами связи определенного типа, такими, как универсальная система мобильной связи . Настоящее изобретение также применимо к другим беспроводным системам связи, использующим различные беспроводные интерфейсы и/или физические уровни,например,(широкополосный множественный доступ с разделением каналов) и т.д. Предпочтительные примеры осуществления настоящего изобретения могут быть реализованы в виде способа, устройства или промышленного изделия с использованием стандартного программирования и/или технических средств, для производства программного обеспечения,встроенных программ, аппаратных средств или любых их сочетаний. Термин промышленное изделие, используемый здесь, относится к встроенным программам или логическому элементу,внедренным в аппаратную логику (например,интегральная схема,программируемая пользователем вентильная матрица,специализированная интегральная схема , и т.д.) или компьютерным носителям данных например, носители с магнитной запоминающей средой (например, жесткие диски, гибкие диски,ленточные накопители и т.д.), оптическое запоминающее устройство (компакт-диски , оптические диски и т.д.), энергозависимые и энергонезависимые запоминающие устройства(например, электронноперепрограммируемые постоянные запоминающие устройства),(постоянные запоминающие устройства (ПЗУ,(программируемые постоянные запоминающие устройства (ППЗУ, (оперативные запоминающие устройства(статические ОЗУ),встроенные программы,программируемая логика и т.д.). Встроенные программы на считываемом компьютером носителе доступны процессору и могут им исполняться. Встроенные программы, в которых внедрены предпочтительные примеры осуществления настоящего изобретения, могут быть доступны через передающую среду или через файловый сервер сети. В таких случаях промышленное изделие, в котором используются машинные программы,может содержать передающую среду, такую, как линия передачи в сети, беспроводные средства связи, распространение сигналов через пространство,радиоволны,инфракрасные сигналы и т.д Конечно, специалист в данной области техники осознает, что в этой конфигурации может быть сделано множество модификаций, не выходящих за пределы области действия настоящего изобретения,и,что промышленное изделие может содержать любой известный в данной области техники носитель информации. Вышеприведенные варианты осуществления и преимущества являются просто примерами и не ограничивают настоящего изобретения. Представленный принцип может быть легко применен к оборудованию других типов. Описание настоящего изобретения является иллюстративным и не ограничивает сферы действия формулы изобретения. Для квалифицированных специалистов являются очевидными множество вариантов и модификаций. В формуле изобретения пункты,формулирующие средства и функции, охватывают структуру, описанную здесь как выполняющую описанную функцию, и не только структурные эквиваленты, но и эквивалентные структуры. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ обработки блоков данных на передающей стороне (на стороне терминала) в беспроводной системе связи, содержащей терминал и сеть радиодоступа, включающий в себя прием из второго уровня управления множества блоков служебных данных последовательное соединение множества принятых блоков служебных данных добавление заголовка к последовательно соединенным блокам служебных данных, чтобы сформировать блок протокольных данных,отличающийся тем, что в сформированный блок протокольных данных включают идентификатор логического канала,чтобы идентифицировать блоки служебных данных,принадлежащие одному логическому каналу, и информацию о размере, чтобы указать размер блоков служебных данных, принадлежащих одному логическому каналу, исключая идентификатор логического канала,и доставляют этот сформированный блок протокольных данных на первый уровень управления. 2. Способ по п. 1, отличающийся тем, что указанное множество блоков служебных данных соединяют в группы, при этом каждая группа включает блоки служебных данных,принадлежащие каждому логическому каналу,причем идентификатор каждого логического канала включают для каждой группы и информацию о размере блоков служебных данных, принадлежащих каждому логическому каналу, включают для каждой группы. 3. Способ по п.1, отличающийся тем, что указанные действия выполняют,чтобы поддерживать технологию высокоскоростного пакетного доступа по восходящему каналу связи. 4. Способ по п.3, отличающийся тем, что технология высокоскоростного пакетного доступа по восходящему каналу связииспользует,по крайней мере, одно из следующихгибридный автоматический запрос на повтор,АМС - адаптивные модуляция и кодирование, и планирование под управлением базовой станции Узла В. 5. Способ по п.3, отличающийся тем, что технология высокоскоростного пакетного доступа по восходящему каналу связииспользует транспортный канал, именуемый расширенным выделенным каналом -. 6. Способ по п. 5, отличающийся тем, что операцию доставки выполняют по расширенному выделенному каналу -. 7. Способ по п.1, отличающийся тем, что указанные действия выполняют с использованием уровня управления доступом к среде обмена данными . 8. Способ по п.1, отличающийся тем, что идентификатор логического канала и информацию о размере включают в заголовок сформированного блока протокольных данных. 9. Способ по п.1, отличающийся тем, что идентификатор логического канала и информацию о размере включают в полезную нагрузку сформированного блока протокольных данных. 10. Способ по п.8, отличающийся тем, что информацию о размере включают в заголовок независимо от размера блоков служебных данных,принадлежащих какому - либо логическому каналу. 11. Способ по п.1, отличающийся тем, что первый уровень управления представляет собой физический уровень, а второй уровень управления представляет собой подуровень управления доступом к среде выделенного канала - -. 12. Способ по п.1, отличающийся тем, что блоки служебных данных, принадлежащие одному логическому каналу, имеют одинаковый размер. 13. Способ по п.2, отличающийся тем, что блоки служебных данных, принадлежащие любому из логических каналов, имеют одинаковый размер. 14. Способ обработки блоков данных на принимающей стороне (на стороне сети) в беспроводной системе связи, содержащей терминал и сеть радиодоступа, включающий в себя прием от первого уровня управления блока протокольных данных, включающего заголовок и множество последовательно соединенных блоков служебных данных,отличающийся тем, что блок протокольных данных содержит идентификатор логического канала, чтобы идентифицировать блоки служебных данных, принадлежащие одному логическому каналу, и информацию о размере, чтобы указать размер блоков служебных данных, принадлежащих одному логическому каналу,исключая 11 идентификатор логического канала считывают заголовок этого принятого блока протокольных данных разбирают множество последовательно соединенных блоков служебных данных и доставляют разобранные блоки служебных данных второму уровню управления. 15. Способ по п.14, отличающийся тем, что указанное множество блоков служебных данных соединены в группы, при этом каждая группа включает блоки служебных данных,принадлежащие каждому логическому каналу,причем идентификатор каждого логического канала включен для каждой группы и информация о размере блоков служебных данных, принадлежащих каждому логическому каналу, включена для каждой группы. 16. Способ по п.14, отличающийся тем, что указанные действия выполняют,чтобы поддерживать технологию высокоскоростного пакетного доступа по восходящему каналу связи. 17. Способ по п.16, отличающийся тем, что технология высокоскоростного пакетного доступа по восходящему каналу связииспользует,по крайней мере, одно из следующихгибридный автоматический запрос на повтор,АМС - адаптивные модуляция и кодирование, и планирование под управлением базовой станции Узла В. 18. Способ по п.16, отличающийся тем, что технология высокоскоростного пакетного доступа по восходящему каналу связииспользует транспортный канал, именуемый расширенным выделенным каналом -. 19. Способ по п.18, отличающийся тем, что операцию приема выполняют через расширенный выделенный канал -. 20. Способ по п.14, отличающийся тем, что указанные действия выполняют с использованием уровня управления доступом к среде обмена данными . 21. Способ по п.14, отличающийся тем, что идентификатор логического канала и информацию о размере включают в заголовок сформированного блока протокольных данных. 22. Способ по п.14, отличающийся тем, что идентификатор логического канала и информацию о размере включают в полезную нагрузку сформированного блока протокольных данных. 23. Способ по п.21, отличающийся тем, что информацию о размере включают в заголовок независимо от размера блоков служебных данных,принадлежащих какому-либо логическому каналу. 24. Способ по п.14, отличающийся тем, что первый уровень управления представляет собой физический уровень, а второй уровень управления представляет собой подуровень управления доступом к среде выделенного канала - -. 25. Способ по п.14, отличающийся тем, что блоки служебных данных, принадлежащие одному логическому каналу, имеют одинаковый размер. 26. Способ по п.15, отличающийся тем, что блоки служебных данных, принадлежащие каждому из логических каналов, имеют одинаковый размер.
