Трубопроводный компонент энергосети, энергосеть, состоящая из одного или нескольких трубопроводных компонентов, способ трубопроводной транспортировки криогенных энергоносителей в трубопроводном компоненте, трубопровод для транспортировки криогенных жидкостей и составная конструкция, состоящая из двух и более трубопроводов

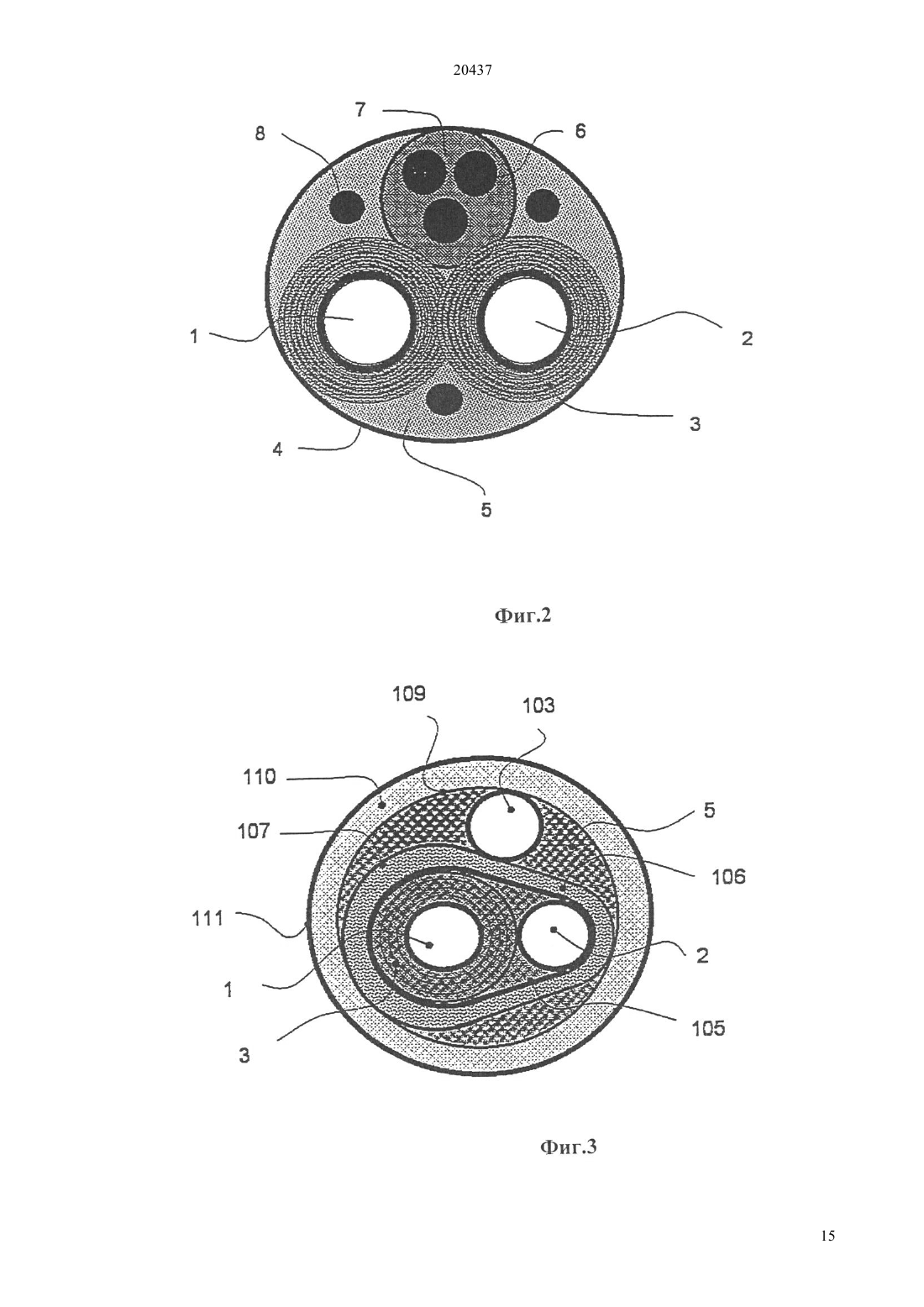

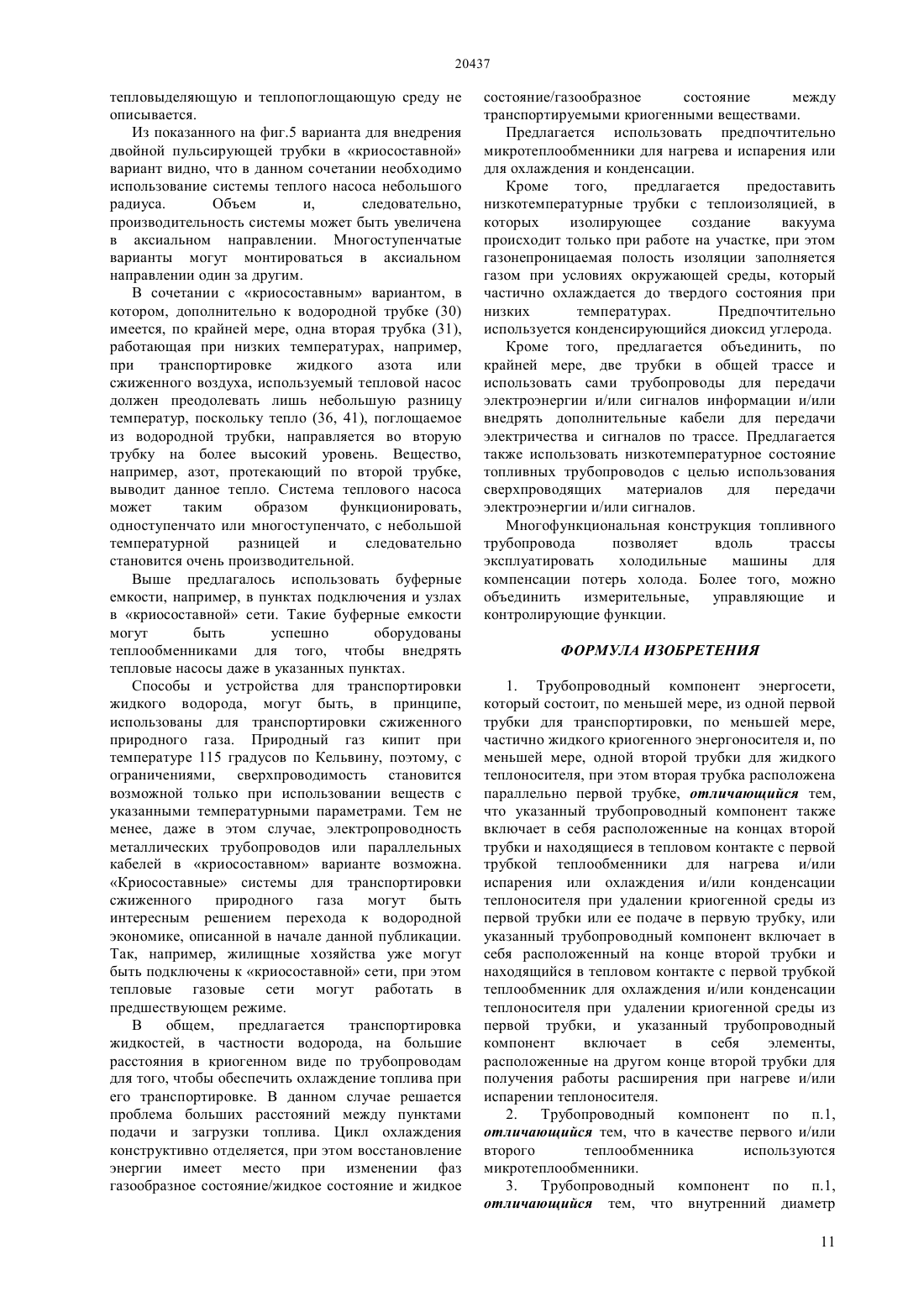

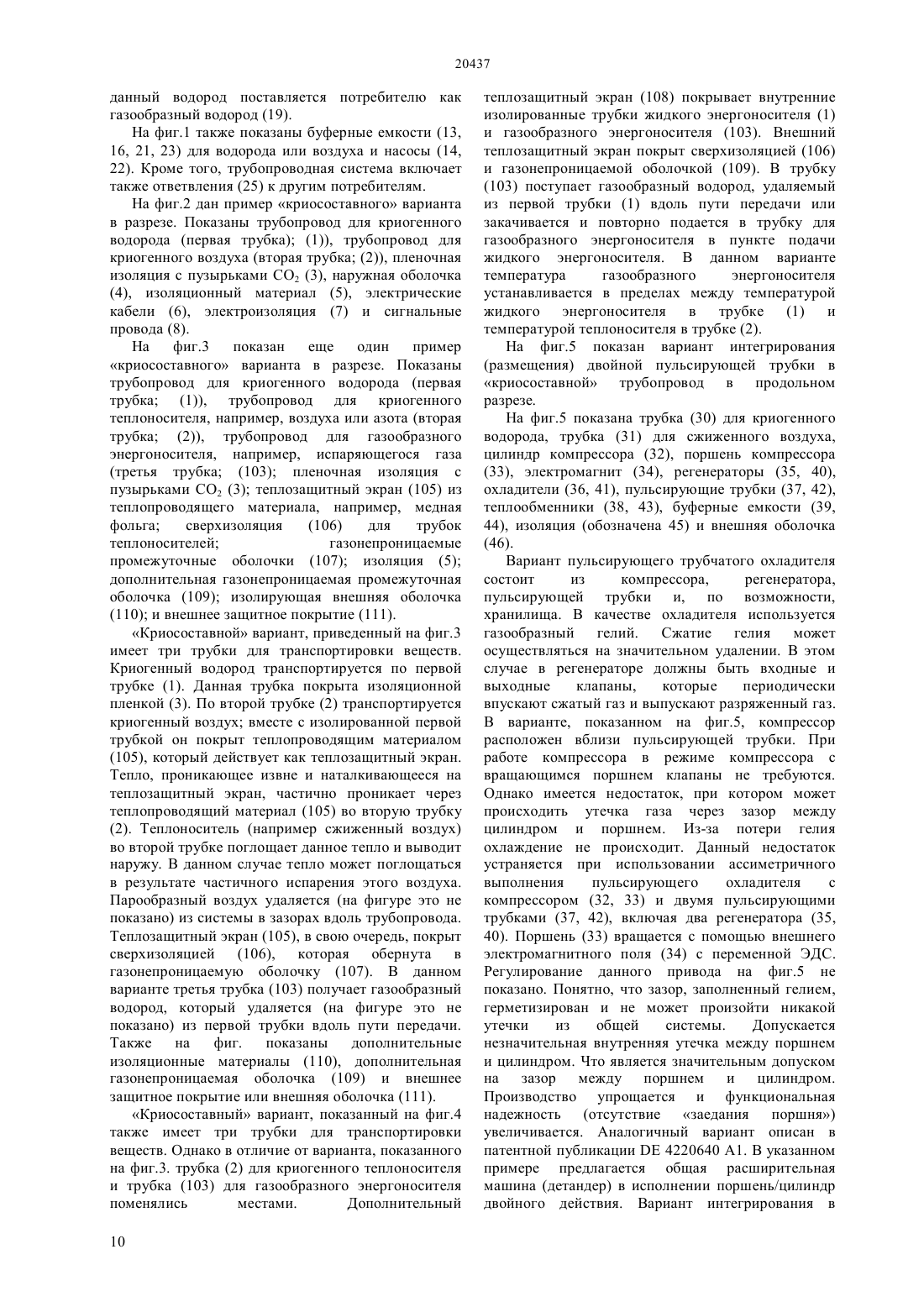

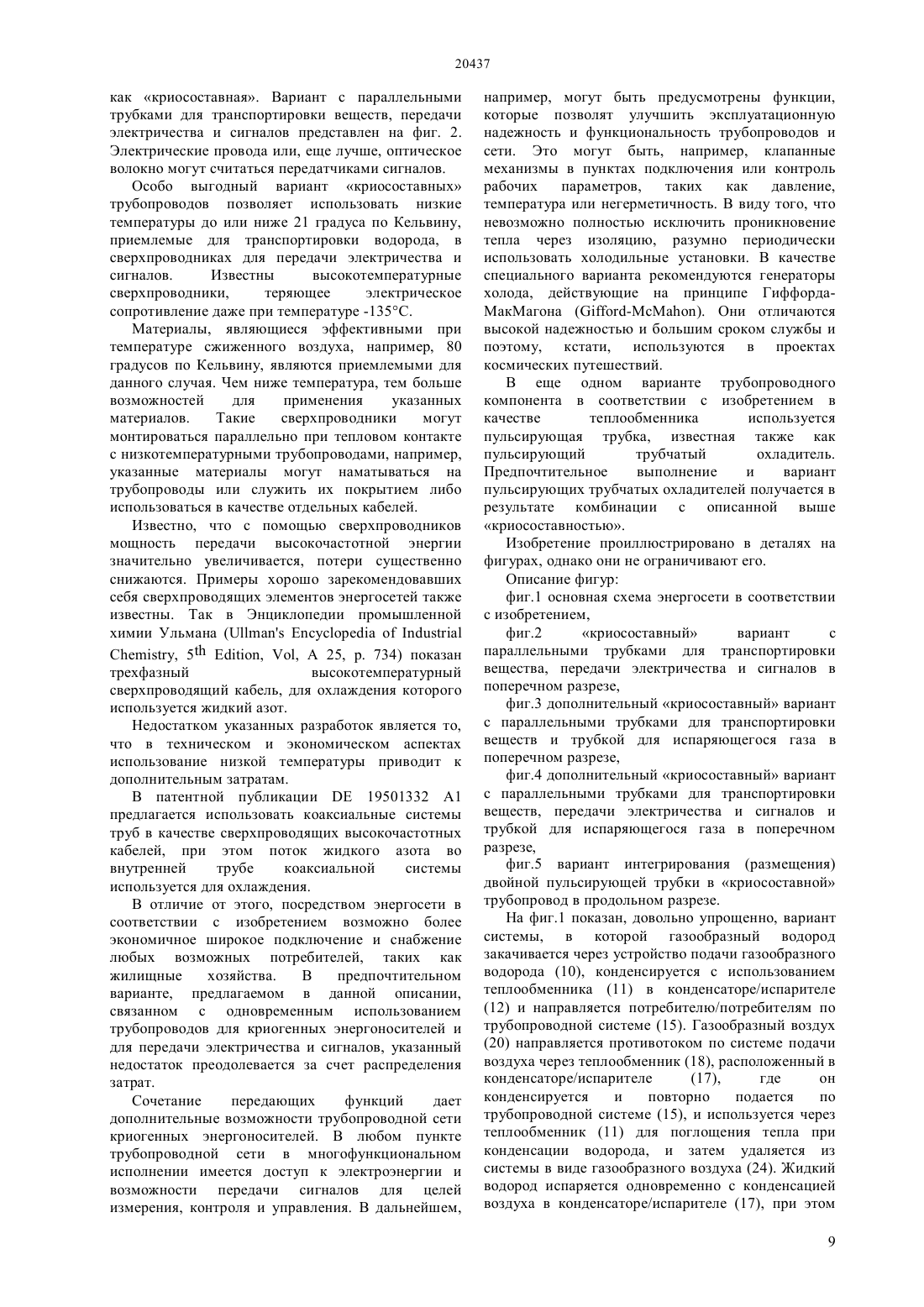

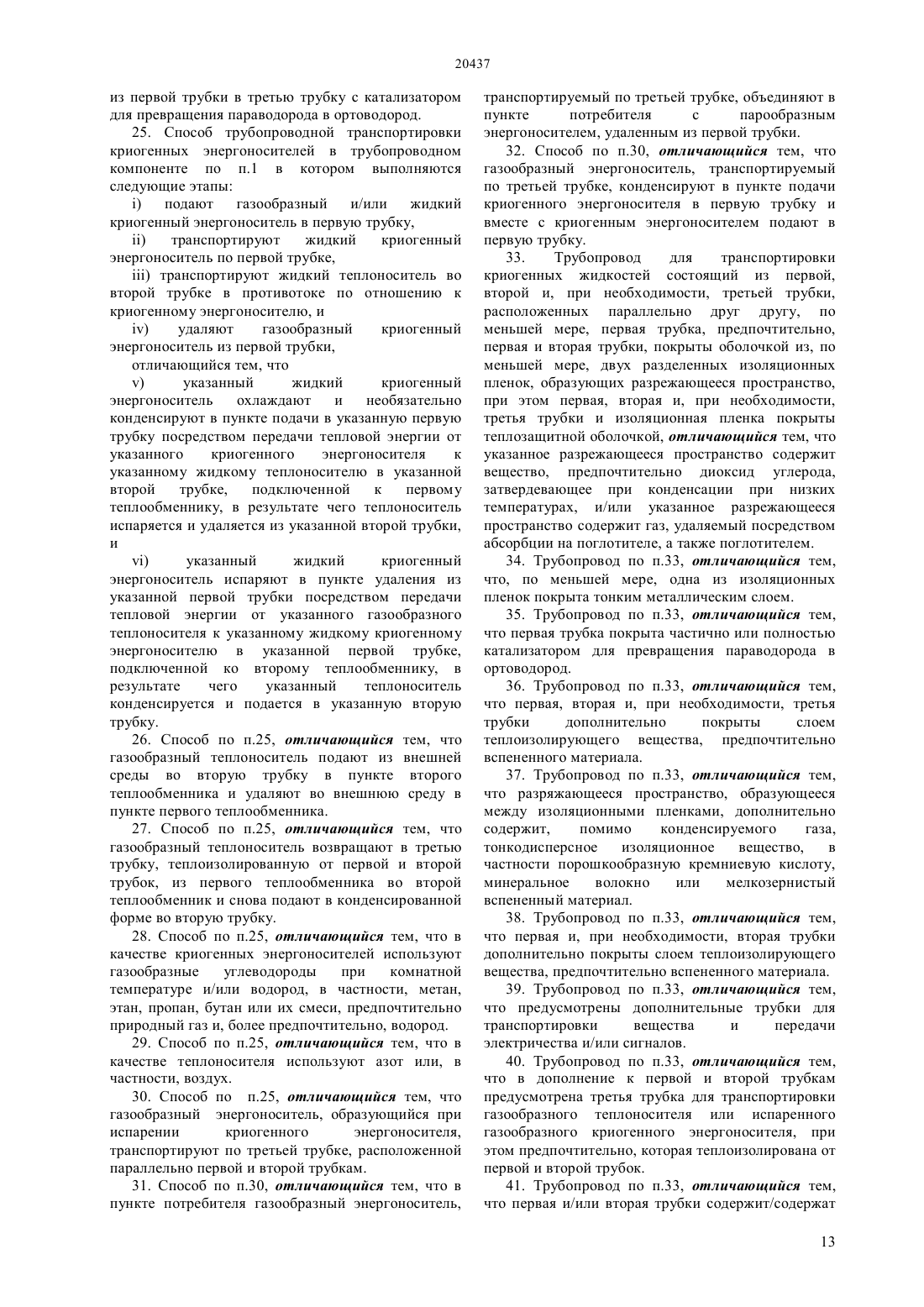

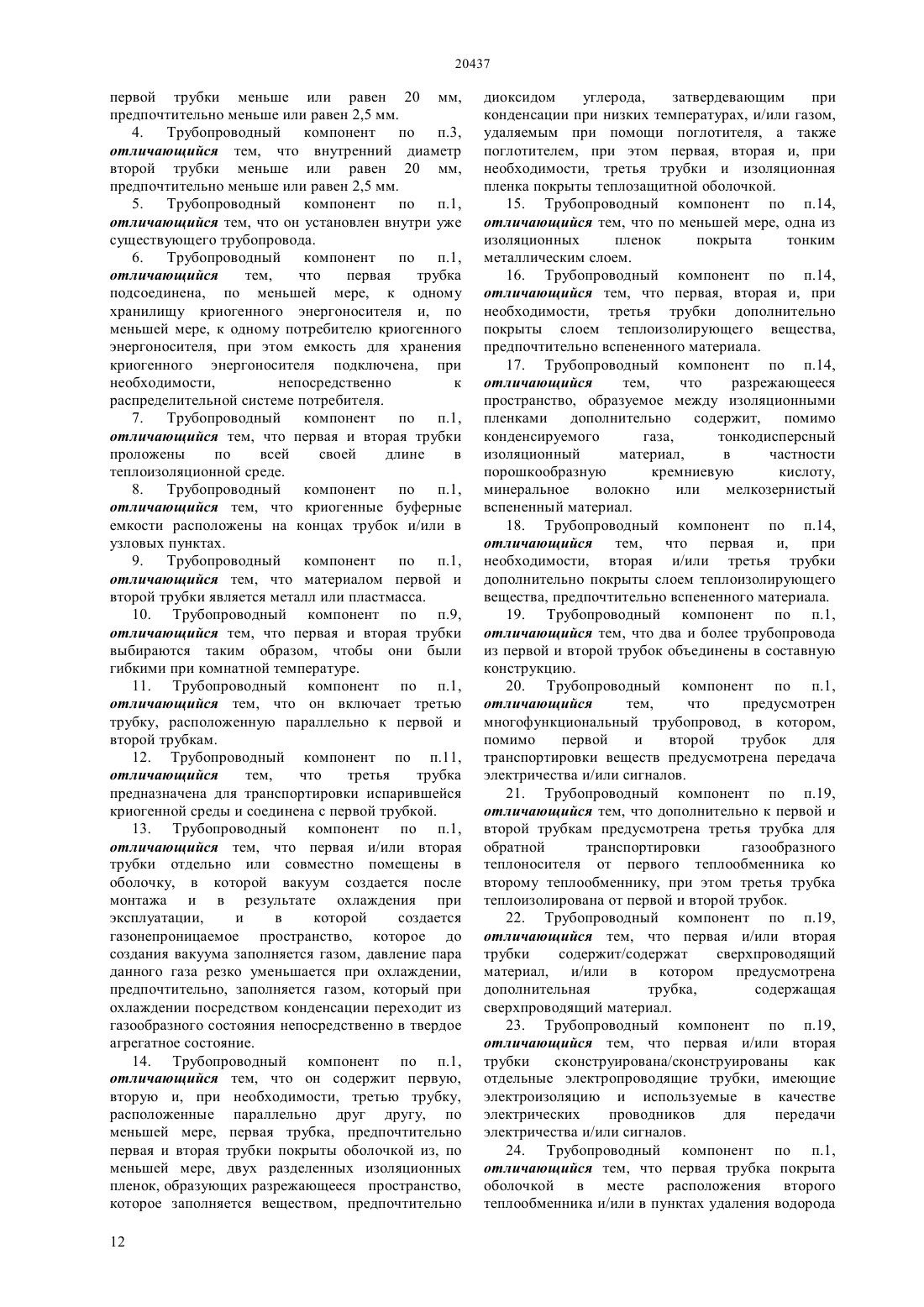

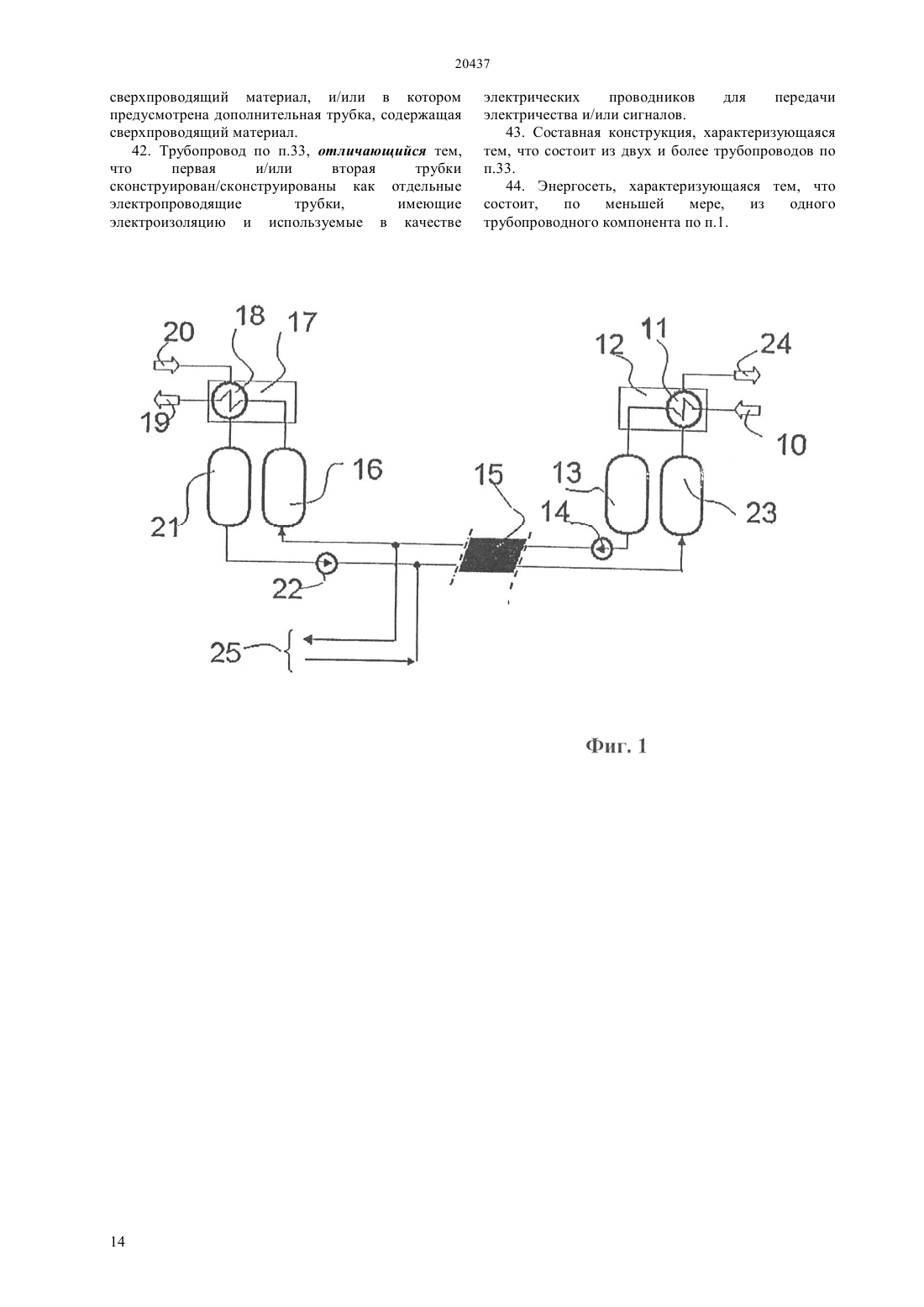

(51) 16 59/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ СПОСОБ ТРУБОПРОВОДНОЙ ТРАНСПОРТИРОВКИ КРИОГЕННЫХ ЭНЕРГОНОСИТЕЛЕЙ В ТРУБОПРОВОДНОМ КОМПОНЕНТЕ,ТРУБОПРОВОД ДЛЯ ТРАНСПОРТИРОВКИ КРИОГЕННЫХ ЖИДКОСТЕЙ И СОСТАВНАЯ КОНСТРУКЦИЯ, СОСТОЯЩАЯ ИЗ ДВУХ И БОЛЕЕ ТРУБОПРОВОДОВ(57) Изобретение относится к трубопроводному компоненту энергосети, состоящего из, по меньшей мере, одной первой трубки для транспортировки, по меньшей мере, частично жидкого криогенного энергоносителя и, по меньшей мере, одной второй трубки для жидкого теплоносителя при температуре жидкого криогенного энергоносителя, при этом вторая трубка, расположенная параллельно первой трубке, а также теплообменники, расположенные на конце второй трубки, находятся в тепловом контакте с первой трубкой для испарения или конденсации теплоносителя при удалении криогенной среды из первой трубки или ее подаче в первую трубку. Трубопроводные компоненты могут быть использованы в многофункциональных энергосетях для уменьшения потерь благодаря использованию жидкого криогенного теплоносителя.(74) Болотов Юрий Альбертович Кульжамбекова Сауле Даниаровна Шатрова Елена Геннадьевна Бутабаева Джаннета Жалоловна(54) ТРУБОПРОВОДНЫЙ КОМПОНЕНТ ЭНЕРГОСЕТИ, ЭНЕРГОСЕТЬ, СОСТОЯЩАЯ ИЗ ОДНОГО ИЛИ НЕСКОЛЬКИХ ТРУБОПРОВОДНЫХ КОМПОНЕНТОВ, 20437 Изобретение относится к трубопроводному компоненту энергосети, способу транспортировки криогенных энергоносителей потребителям, а также к трубопроводам, используемых в данном способе. Учитывая ограниченные запасы ископаемого топлива, и основываясь на результатах совещаний по вопросам защиты климата, все больше внимания привлекает тот факт, что в обозримом будущем в условиях роста потребления энергии необходимо будет обратиться к экологически приемлемым долгосрочным энергоносителям. Обнадеживающей альтернативой для экономики,основанной на использовании ископаемого топлива,является использование криогенных энергоносителей, например, экологически чистой энергии водорода. Водород может производиться из возобновляемых источников, таких как солнечная энергия, энергия ветра или воды, а также биомассы,и имеется в неограниченном количестве без загрязнения или с очень низким загрязнением окружающей среды. Аргументом против данных идеальных теорий использования криогенных энергоносителей и, в частности, водорода в качестве одного из энергоносителей будущего, таковы, что при нормальных условиях свободный водород в природе не существует, иными словами, его получение требует использования энергии. С другой стороны,криогенные энергоносители и, в частности, водород являются в высшей степени летучими веществами,поэтому при обращении с ними требуются значительные расходы для их обработки,транспортировки и хранения. В современных рыночных условиях экономика использования криогенных энергоносителей и, в частности, водородная экономика, остается пока еще достаточно дорогостоящей по сравнению с традиционными видами энергоэкономики,использующих энергосети от центральных электростанций, центральных и местных тепловых станций, работающих на ископаемом твердом,жидком или газообразном топливе при обычной температуре. Несмотря на то, что технология извлечения энергии из возобновляемых источников хорошо разработана, экономический потенциал является предметом самых противоречивых высказываний. Аргументом против возобновляемых источников энергии (например, солнца, ветра и воды) является то, что вследствие естественных изменений при производстве энергии, они не в состоянии покрыть перемены в потреблении и, следовательно,необходимо сохранить параллельное резервирование и производство энергии от имеющихся станций через сетевое подключение. Это, в свою очередь, представляет проблему того,что электроэнергия от имеющихся электростанций не может экономически выгодно храниться в больших количествах и должна потребляться в момент ее производства. Поэтому в настоящее время, как правило, возобновляемые источники энергии используются не в качестве альтернативы, а 2 лишь в качестве дополнения к традиционным системам. Инвестиции в установки для получения возобновляемой энергии также ведут к удорожанию стоимости киловатт-часа электроэнергии по сравнению со стоимостью электроэнергии,вырабатываемой традиционными системами. Большая часть потребления ископаемых источников энергии приходится на децентрализованное производство тепла (например,частные домовладения) и транспорт (моторное топливо). Имеются множество разработок по внедрению водорода в качестве альтернативного моторного топлива для транспорта или в качестве энергоносителя, например, в комбинированных энергоустановках,поставляющих тепло и электричество в жилые дома. Данные разработки основаны, прежде всего, на достижениях в технологии тепловыделяющих элементов. С использованием водорода, который может быть получен при газификации недорогой биомассы,стоимость топлива из расчета на 1 километр пробега может быть на порядок ниже традиционных видов моторного топлива (например, бензина). Водородная экономика в отношении децентрализованной системы теплоснабжения,комбинированной системы тепло и электроснабжения требует наличия инфраструктуры, которая сокращает высокие затраты на строительство. В целях сокращения емкости хранения для транспортируемого или хранящегося объема электроэнергии необходимо использовать резервуары высокого давления и криогенные емкости, и отдельные случаи такого использования уже отмечаются. Ведутся споры о переходе к водородной энергетике, использовании трубопроводных сетей для природного газа после соответствующей реконструкции. В техническом плане это возможно и, в основном, соответствует городским газовым сетям, введенным в эксплуатацию за последние годы. В городском газе содержится около 50 водорода. Перемены в существующих газовых сетях не могут произойти сразу, они должны внедряться постепенно в местных сетях, которые, в свою очередь, должны быть таковы, чтобы общее количество отдельных подключенных потребителей составило экономически целесообразные объемы потребления водорода в терминах рентабельности инвестиций. Всем потребителям необходимо в то же время перевести свои системы отопления с природного газа на водород. Если смотреть на это реально, то такой путь вряд ли является целесообразным, поскольку он потребует огромных предварительных инвестиций, при этом трудно просчитать срок окупаемости инвестиций. Идея снабжения потребителей сжиженным водородом в качестве энергоносителя в принципе известна. Она обсуждается, в основном, в сфере транспортных средств, например, в патентной публикации 10052856. В данной публикации предлагается использование нагретых паров криогенной среды для охлаждения и конденсации среды, например, воздуха, которая хранит энергию до фазы перехода. Срок хранения криогенной среды может быть, соответственно, существенно продлен. При заполнении резервуаров хранилища криогенной средой и ее выгрузке используется энергонакопительная среда для улучшения энергетического баланса при хранении. В данном патенте раскрыта только одна форма одиночной тепловой схемы для особого использования. Однако в нем не дано ни решения транспортировки криогенной среды, ни решения термического взаимодействия обоих концов трубопроводного компонента. Средства сетей многократного производства/хранения/поставки энергии и местных систем восстановления солнечной/тепловой энергии окружающей среды также уже описаны. Один пример этого можно найти в патентной публикации 10031491. Однако указанный документ дает лишь общее представление о самых разнообразных конфигурациях таких систем. Так, в нем описана система, состоящая из производителей, покупателей и хранилищ. Хранение и транспортировка осуществляются посредством газообразной среды. Это имеет следствием комплексные и высоко объемные склады, которые не могут быть предусмотрены во всех местах (например, в случае пещер в земле или в солевых залежах). В данном патенте не дано решения транспортировки криогенной среды. В патентной публикации 69202950 Т 2 дается описание трубопровода для транспортировки криогенной жидкости. В нем термически спарены трубопроводы для транспортировки криогенной жидкости и хладагента, которые обернуты пленкой и подсоединены к охлаждающему трубопроводу с помощью соединительных устройств. В этом документе не раскрыт вопрос теплового взаимодействия между охлаждающей средой и рабочей средой на концах трубопроводного компонента. Поэтому требуется отдельное обеспечение подходящей охлаждающей средой. Дополнительно, данный трубопровод требует повышенных охлаждающих усилий для рабочей среды, т.к. в нем не предусмотрено тепловое взаимодействие на концах трубопроводного компонента. В решении же настоящего изобретения посредством теплового взаимодействия на обоих концах трубопроводного компонента энергия,выделившаяся на одном конце трубопроводного компонента, поглощается на другом конце трубопроводного компонента, что минимизирует необходимость во внешнем дополнении охлаждающей энергии в трубопроводный компонент. В патентной публикации 19511383 А 1 описывается способ конденсации природного газа совместно со способом испарения криогенной жидкости. Дальнейшая разработка данного способа описана в патентной публикации 19641647 С 1(1998). В этих патентных документах описано термическое взаимодействие в целом, но в них не дано решение транспортировки криогенной среды во время термического взаимодействия обоих концов трубопроводного компонента. В патентной публикации 69519354 Т 2 описывается разгрузочное устройство с переохладителем для криогенной жидкости. В данной публикации описано термическое взаимодействие только трубопровода. Для осуществления этого необходимо удаление части потока рабочей жидкости. В настоящем же изобретении это не нужно. К тому же, в настоящем изобретении давление и температуры в двух трубопроводах могут изменяться независимо от каждых других исходных ступеней свободы для потоков масс и термического взаимодействия. В патентной публикации 3,743,854 (1973) описывается система,которая позволяет осуществлять одновременно транспортировку жидких нефтехимических продуктов и передачу электрического тока. В этом документе описана комбинированный (т.е. параллельный) перенос жидкости и электрического тока. Не описан второй трубопровод для жидкости и поэтому нет термического взаимодействия между указанными двумя трубопроводами на концах трубопроводного компонента. Наконец, в патентной публикации -2,013,983 (2001) описывается трубопроводная система для передачи электроэнергии,холодопроизводителя или транспортировки промышленных газов, трубопроводная система которых может быть использована для создания развитой многофункциональной трубопроводной системы. В данной публикации описан вариант обеспечения несколькими трубопроводами для жидкости, но в ней не раскрыто термическое взаимодействие между двумя трубопроводами на концах трубопроводного компонента. Все ранее известные системы и их компоненты не могли получить признания на практике. Одной из причин этому было возможно то, что раньше их использование было нерентабельным. Следовательно, до сих пор сохраняется потребность в трубопроводных системах, которые просто устанавливаются и чрезвычайно экономичны. С учетом предыдущего уровня техники, данное изобретение относится к трубопроводному компоненту энергосети,а также способу эксплуатации энергосети, при помощи которого могут быть преодолены трудности технического,экономического и социального характера в последовательном развитии экономики, в частности водородной экономики, основанной на криогенных энергоносителях. Кроме того, другим объектом настоящего изобретения является трубопроводный компонент энергосети и его использование, установка энергосети, от варианта изолированной сети до распределительной сети, успешной интеграции возобновляемых источников энергии в данную энергосеть. Еще одним объектом настоящего изобретения является трубопроводный компонент энергосети,3 эксплуатация указанного компонента, у которого, в дополнение к функциям энергоносителя, могут быть предусмотрены другие сетевые функции, такие,например, как функции передачи информации,определения эксплуатационных переменных энергосети или передачи электроэнергии, что позволит увеличить эффективность сети и расширить ее возможности. Настоящее изобретение относится к трубопроводному компоненту энергосети,состоящему, по крайней мере, из одной первой трубки для, по меньшей мере, частично, жидкого криогенного энергоносителя, предпочтительно, для связи, по крайней мере, одного хранилища криогенного энергоносителя, не менее, чем одного получателя криогенного энергоносителя, который находится на удалении от хранилища, и, по крайней мере, одной второй трубки для жидкого теплоносителя при температуре жидкого криогенного энергоносителя, при этом вторая трубка проходит параллельно первой трубке, а также теплообменников на концах второй трубки,которые имеют тепловой контакт с первой трубкой,для испарения и конденсации теплоносителя при отборе криогенной среды из первой трубки или наполнении ею первой трубки. Также в настоящем изобретении предлагается использовать теплоту испарения криогенного энергоносителя для охлаждения и конденсации теплоносителя, например воздушной среды, для хранения энергии посредством фазовой передачи с целью эксплуатации криогенных энергоносителей в указанных теплообменниках потребителей и хранилище криогенного энергоносителя. Через теплообменник потребителя криогенный энергоноситель испаряется и нагревается до температуры воздушной среды. Необходимая тепловая энергия извлекается в теплообменнике из воздушного потока, который таким образом охлаждается и конденсируется. Данный охлажденный,предпочтительно жидкий,теплоноситель направляется во вторую трубку и таким образом может быть транспортирован в противотоке до места подачи жидкого криогенного энергоносителя. Кроме того, охлажденный и предпочтительно жидкий теплоноситель при транспортировке по второй трубке действует в качестве теплозащитного экрана для жидких криогенных энергоносителей, транспортируемых по первой трубке. Энергетический баланс системы,таким образом, существенно улучшается. Потери определяются в большей степени только потерей давления и попадания тепла в транспортный трубопровод, что может быть сведено к минимуму при наличии хорошей изоляции, и энергетическими потерями при теплообмене, иными словами, при конденсации и испарении в пунктах подачи и удаления. С целью доведения энергетических потерь к минимуму предлагается использовать микротеплообменники для теплового обмена. Они отличаются очень высоким соотношением поверхность/объем и, несмотря на небольшой 4 проектный объем способны транспортировать большое количество тепла. При этом можно выбирать небольшие температурные различия для действующего градиента теплопередачи, уменьшая энергетические потери. Дополнительными преимуществами являются небольшой проектный объем и высокая степень надежности (внутренняя надежность), особым образом отличающие технологическое оборудование, используемое в микротехнике (см. , . например,. -, ,2000). Изобретением предусматривается трубопроводный компонент в виде трубопроводной системы,по которой водород можно транспортировать в жидкой криогенной форме(например, при температуре ниже 21 градуса Кельвина, что соответствует -253 С). Удельная энергия (плотность энергии) водорода в жидком состоянии составляет около 2,3 кВт-часов на литр жидкости. Это значительно меньше, чем удельная энергия нефти, которая составляет 10 квт-часов на литр, следовательно, транспортировка цистернами менее экономична. Данное преимущество исчезает в случае постоянного потока по трубопроводу, при этом требуется лишь очень малый диаметр трубопровода для жидкого состояния на единицу транспортируемой энергии. Это можно показать на примере односемейного дома (одноквартирного дома). Предполагается, что годовое потребление тепловой и электрической энергии в целом составляет около 30000 кВт-часов. При идеальном упрощении предполагается постоянное потребление, что дает необходимую передачу электроэнергии в объеме 3,42 кВт при годовом потреблении из расчета 8760 часов. При более низкой теплоте сгорания 2,33 кВт-часа на литр криогенного водорода пропускная способность рассчитывается из показателя 1,47 литра в час. При выбранной скорости потока от 0,1 до 0,5 метра в секунду, достаточен внутренний диаметр трубы только 1-2,5 мм. Если выбранный внутренний диаметр составляет 2 мм или если скорость составляет 0,15 метра в секунду, потери давления в трубопроводе с протяженностью в 1 км составляют примерно менее чем 1 бар в связи с низкой вязкостью. Этот пример показывает, что опытному специалисту можно найти оптимальное решение больших трубопроводов с небольшими поперечными сечениями и экономичным эксплуатационным диапазоном, зависящим от потерь давления. Высокоэффективный и простой монтаж трубопроводных сетей, в конечном счете,становится возможным, например, в сравнении с монтажом электрических кабелей. Таким образом, для энергосети в соответствии с изобретением предпочтительна первая трубка с внутренним диаметром менее или до 20 мм,предпочтительно менее или до 10 мм, и в частности менее или до 5 мм, а еще более предпочтительно менее или до 2,5 мм. Также предпочтительно, чтобы внутренний диаметр второй трубки был менее или до 20 мм, предпочтительно менее или до 10 мм, и в частности менее или до 5 мм, а еще более предпочтительно менее или до 2,5 мм. Учитывая небольшие размеры трубопроводного компонента в соответствии с изобретением, он может быть установлен в уже существующих подземных трубопроводах коммунального хозяйства,предпочтительно в газопроводах природного газа. В другом более предпочтительном варианте первая трубка трубопроводного компонента энергосети в соответствии с изобретением подключена, по крайней мере, к одному хранилищу криогенного энергоносителя и, по крайней мере, к одному потребителю криогенного энергоносителя,причем емкости хранения криогенного энергоносителя подключены, если необходимо,непосредственно к входу потребителя. Криогенные энергоносители, которые в данном описании рассматриваются все как жидкости, могут транспортироваться при низких температурах (как правило, при температурах ниже 0 С) в жидком состоянии по трубопроводам,и могут использоваться потребителем для получения энергии. Примерами криогенных энергоносителей могут быть газообразные углеводороды при комнатной температуре, такие как метан, этан,пропан, бутан или их смесь, предпочтительно природный газ, и, в частности, водород. Можно использовать смеси углеводородов и водорода,которые находятся в газообразном состоянии при комнатной температуре. Они также могут содержать инертные газообразные компоненты, например, азот или инертные газы. Транспортировка жидких криогенных энергоносителей по энергосетям может осуществляться преимущественно под давлением. Транспортировка под давлением предпочтительна. Первая и вторая трубки трубопроводного компонента энергосети в соответствии с изобретением могут быть проложены по всей своей длине в теплоизоляционной среде в зависимости от типа и температуры транспортируемого криогенного энергоносителя. При более высоких температурах транспортировки, например, около -50 С или выше может использоваться теплоизоляция. При более низких температурах транспортировки рекомендуется прокладывать первую и вторую трубки в теплоизоляционной среде. Вторая трубка,помимо функции транспортировки теплоносителя для извлечения тепловой энергии, имеет функцию теплозащиты для жидкой криогенной среды,находящейся в первой трубке. Предпочтительно трубопроводный компонент в соответствии с изобретением содержит третью трубку, прокладываемую параллельно с первой и второй трубками. Данная третья трубка может использоваться для обратной транспортировки парообразного теплоносителя во второй теплообменник или для транспортировки парообразной криогенной среды. Жидкая криогенная среда может частично испаряться,например, при подаче в первую трубку или при транспортировке в первую трубку (так называемый испаряющийся газ - ). Таким образом,можно выбрать различные соединения первой и третьей трубки, либо подсоединить третью трубку к первому и второму теплообменнику для приема газообразного теплоносителя. Энергосеть в соответствии с изобретением может иметь также дополнительно к трубопроводам транспортировки криогенного энергоносителя,собственные элементы, Так, помимо устройств для хранения и потребителей криогенных энергоносителей энергосеть может содержать элементы для измерения, мониторинга, контроля и регулирования потоков вещества, в частности для мониторинга температуры и давления, а также средства для предотвращения критических ситуаций, таких как, например, сброс избыточного давления. Такие элементы, как насосы, компрессоры или датчики давления для транспортировки веществ могут быть установлены на пунктах закачивания. Для компенсации потерь давления, могут устанавливаться промежуточные станции для транспортировки сред в зависимости от протяженности транспортирования. Энергосеть в соответствии с изобретением также может включать элементы для повторной обработки и преобразования энергоносителей и теплоносителей. У потребителя энергоноситель может быть подан в камеру сгорания для получения тепла. Предпочтительным вариантом является поставка тепловыделяющих элементов. Особенно эффективным является сочетание выработки электроэнергии и тепла. С помощью специальных средств энергоноситель может использоваться для обеспечения топливом транспортных средств. С помощью дополнительных элементов энергосети подаваемый воздух может быть разложен на компоненты в пункте подачи (закачки) или удаления таким образом, чтобы получать азот(или кислород) в большей концентрации. Элементы для сушки воздуха и удаления влаги из воздуха могут обеспечиваться в пункте подачи воздуха. Кроме того, энергосеть содержать средства для конденсации энергоносителя,в которых преимущественно используется теплоноситель, с целью улучшения параметров конденсации. Для этого устанавливаются элементы для теплообмена и/или элементы для работы расширения, которые связанны с нагреванием теплоносителя. Расширенная версия энергосети в соответствии с изобретением включает установку для получения энергоносителя, в частности водорода. Она может включать установку для реформинга с целью получения водорода из углеводородов или,предпочтительно, электролитические элементы для разложения воды. Более предпочтительно, если в энергосети могут использоваться электролитические элементы, поставляемые вместе с электроэнергией,которая в соответствии с изобретением передается,по крайней мере, частично, по трубопроводам. Кроме того,элементами энергосети в соответствии с изобретением могут быть устройства 5 для выработки электроэнергии, в частности из возобновляемых источников энергии, таких как энергия ветра или фотоэлектрические установки. С помощью приемлемых элементов электроэнергия,получаемая от данных генераторов, подается, по крайней мере, частично, по трубопроводам согласно изобретению. Электроэнергия,генерируемая данными установками,может потребляться непосредственно и/или подаваться на электролитические элементы для получения водорода. Энергосеть в соответствии с изобретением может быть подсоединена к компьютерным сетям,системам управления технологическим процессом,которые регулируют выработку энергии, системам хранения, а также системам, обеспечивающими взаимосвязь. Передача данных осуществляется преимущественно с помощью линий передач данных и сигналов, которые интегрируются в трубопроводную систему. Нестабильное потребление криогенных энергоносителей потребителем может компенсироваться, насколько это возможно, с помощью криогенных буферных емкостей на концах трубопровода и/или узловых точках сети. Эксплуатация энергосети при низких температурах, например, ниже 21 градуса по Кельвину, требует очень хорошей изоляции трубопроводов, буферных емкостей и иных устройств, через которые подается криогенный энергоноситель. Теория и промышленная практика предлагают большое разнообразие способов и средств теплоизоляции. Примеры этого можно найти в(). , 81997. Известна сверхизоляционная пленка для изоляции низкотемпературных жидкостей. Под сверхизоляцией следует понимать теплоизоляцию,теплопроводность которой значительно ниже неподвижного воздуха. Такая сверхизоляционная пленка предлагается, например, для изоляции баков с жидким водородом в автомобилях (см.., 2003). Энергосеть в соответствии с изобретением может прокладываться в неразъемных (жестких) трубопроводах. Однако предпочтительно чтобы использовались трубопроводы, в которых допускается прокладка кабеля. При использовании тонких и теплоизоляцией трубопроводов изоляция не должна существенно увеличивать стоимость трубопровода и его установка в сложных полевых условиях должна быть простой. Кроме того, операционные затраты,возникающие в связи охлаждением и потерей тепла и давления должны сводиться к минимуму. На неровной поверхности должна обеспечиваться гибкость трубопровода. Экономичность доставки и установки может быть достигнута, если длинные секции трубопроводов будут наматываться на барабан (катушку). Очень простой монтаж и изоляция возможны в точках подключения и отвода 6 непосредственно на месте ведения работ. Затраты,связанные с увеличением или сокращением трубопроводных материалов из-за сильных температурных перепадов, самые низкие. Имеется целый ряд способов решения указанных задач. Для хорошей изоляции при низких температурах необходим вакуум. Материалом для первой и второй трубок может служить металл или пластмасса. Первая и вторая трубки должны по возможности выбираться таким образом, чтобы обеспечивалась их гибкость при комнатной температуре и простота установки. Гибкость первой и второй трубок может быть обеспечена либо за счет вида материала и/или размеров трубок. Предпочтительный вариант энергосети в соответствии с изобретением включает первую и вторую трубки, помещенные в оболочку и образующие трубопровод, в котором после монтажа и в результате охлаждения трубопровода при эксплуатации создается вакуум. Трубопроводы такого типа имеют газонепроницаемое пространство, образуемое оболочкой, и которое до создания вакуума наполняется газом, давление паров которого резко падает при охлаждении. Используется преимущественно газ, который при охлаждении и конденсации переходит из газообразного состояния непосредственно в твердое агрегатное состояние. Диоксид углерода самый подходящий для данной цели газ. Трубопроводы вышеуказанного типа известны из патентного описания ЕР 0412715 А 1. Данная публикация описывает частичную вакуумную изоляцию с использованием диоксид углерода. Однако в данном случае пузырьки диоксида углерода содержаться в тонком слое полиуретана,которым покрывают охлажденную трубу. Порошкообразная смесь, содержащая инертный газ помещается между данным покрытием и внешней трубой. В предпочтительном варианте энергосети в соответствии с изобретением используются трубопроводы, содержащие первую, вторую и, при необходимости, третью трубки, прокладываемые параллельно по крайней мере, первая трубка,предпочтительно, первая и вторая трубка обернуты изоляционной пленкой, состоящей из двух отдельных слоев, которые образуют пространство,заполняемое веществом,предпочтительно диоксидом углерода, приводимого в твердое состояние путем конденсации при низких температурах и/или газом, удаляемым с помощью газопоглотителя, и газопоглотителем, при этом первая, вторая и, при необходимости, третья трубка и изоляционная пленка помещены в теплоизоляционную оболочку. Приемлемым сочетанием газопоглотитель/ абсорбируемый газ является, например, сочетание металлический водород/водород. В предпочтительном варианте, по крайней мере,одна из изолирующих пленок покрывается тонким металлическим слоем. Особенно предпочтительным является дополнительное покрытие первой, второй и, при необходимости, третьей трубки слоем пенопласта. Особенно предпочтительно, чтобы свободное пространство, образуемое между изоляционными пленками, помимо конденсируемого газа, содержало мелкозернистый изоляционный материал,в частности, порошкообразную кремниевую кислоту,минеральное волокно или мелкозернистые пеноматериалы. Трубопровод такой тип новый и, соответственно,является предметом настоящего изобретения. Пространство,образуемое в результате конденсации, должно в данном случае в основном сохранять свой объем для создания вакуума. Для создания такого пространства используется непосредственно вакуумно-изолирующие пленки,которыми трубопроводы обматываются или обжимаются под вакуумом в виде полос или пластин. В указанных изолирующих пленках очень хорошие теплоизоляторы, такие как, например,пористая порошкообразная кремниевая кислота или минеральное волокно, закладываются под вакуумом между поверхностями двух пленок. В соответствии с известным уровнем техники, вакуум создается при производстве композитных структур с изолирующими пленками. Наполнитель,образуемый пористым материалом, становится относительно прочным. Намотка на трубы становится затрудненной. Большое количество скруток может вызвать образование неконтролируемых тепловых мостиков. Существует риск того, что жесткие изолирующие пленки,образованные под вакуумом,могут быть повреждены в процессе последующей намотки на трубы,транспортировки и установки изолированных труб и потерять свои изоляционные свойства. Указанные недостатки можно устранить, если изолирующий вакуум создается только после установки и пуска-наладки трубопроводов. Для этой цели в процессе производства пористое пространство между изолирующими пленками герметизируется, например, диоксидом углерода,который в твердом состоянии (сухой лед) существует при низкой температуре. При температуре воздуха изолирующие пленки,которые наполняются, например, порошкообразной кремниевой кислотой, а также трубки, покрытые изолирующими пленками, легко обрабатываются в виду своей мягкости. Такие трубки могут наматываться на барабан (катушку), то есть быть катушечными. Только после установки и пуска в эксплуатацию трубок создается вакуум, в результате чего изоляция становится жесткой (затвердевает). На стройплощадках пункты соединения и подключения могут обматываться пленочными полосами, тем самым упрощая монтаж, но, тем не менее,обеспечивая хорошие изоляционные свойства при эксплуатации трубок и устройств. Для защиты от повреждений и утечки имеется большой выбор возможностей для специалистов в плане обеспечения долгого срока службы проложенных трубопроводов. Это могут быть защитные оболочки из металла, аналогичные тем, что используются в районных теплосетях, либо пластиковые оболочки. Многослойные варианты и общепринятые меры,такие как теплозащитные экраны и металлическое покрытие пленок, также позволяют улучшить свойства и, помимо теплоизоляционных свойств,имеют радио и электроизоляционные свойства. Недостатком транспортировки жидких криогенных энергоносителей по трубопроводам является необходимость в дополнительных энергозатратах на конденсацию. Что касается теплоты сгорания водорода, примерно 30-40 энергозатрат требуется на конденсацию. Данный недостаток можно значительно снизить, принимая вышеуказанные меры. Трубки малого диаметра и гибкая изоляция, описанные выше, позволяют соединить два и более трубопровода малого диаметра в одну комплексную конструкцию. Такие комплексные трубопроводы известны как гибкие мультитрубопроводы, используемые для транспортировки нефти по морскому дну, и описаны, например, в патентной публикации -6,102,077. Однако ранее известные трубопроводные системы не пригодны для низкотемпературных условий. Другой тип трубопровода для транспортировки криогенных жидкостей,пригодного для использования в энергосетях в соответствии с изобретением, описан в патентной публикации -19906876. В ней используются две отдельные трубы, теплоизолированные друг от друга,помещенные в одну,предпочтительно,металлическую оболочку. Во внутреннем объеме трубчатой оболочки создается вакуум, при этом для внутренней трубы используется материал с низким коэффициентом теплового расширения. В энергосети в соответствии с изобретением можно обойтись без компенсаторов расширения. Благодаря гибкому монтажу, без существенных затрат могут поставляться естественно расширяющиеся секции, известные в обычных трубопроводах. Использование трубопроводов с малым диаметром для транспортировки криогенных жидкостей,простой изоляции,наносимой непосредственно на строительной площадке,гибкого монтажа и сочетания труб в многотрубных системах позволяет решить проблему дополнительных затрат, связанных с конденсацией. В соответствии с изобретением предлагается объединить, по крайней мере, две трубы в трассе, в которой по одной трубе транспортируется жидкий криогенный энергоноситель, предпочтительно,водород, по второй трубе встречного тока транспортируется другая криогенная жидкость в качестве теплоносителя. Второй криогенной жидкостью является, предпочтительно, азот или, в отдельных случаях, воздух. Теплоноситель закачивается во вторую трубку в основном в пункте удаления криогенного энергоносителя через теплообменник из хранилища или из внешней среды одновременно с (по крайней 7 мере, частичной) конденсацией, движется во встречном токе второй трубки до криогенного энергоносителя в первой трубке, и в пункте подачи криогенного энергоносителя в первую трубку выгружается через теплообменник из второй трубки в хранилище или внешнюю среду с одновременным испарением. Соответственно, в третьей трубке,теплоизолированной от первой и второй трубки,теплоноситель может повторно циркулировать от теплообменника в пункте удаления криогенного энергоносителя в первой трубке до теплообменника в пункте удаления криогенного энергоносителя из первой трубки и может повторно закачиваться во вторую трубку. В более предпочтительном варианте предусмотрена третья трубка для транспортировки газообразного криогенного энергоносителя, так называемого, испаряющегося газа. Данный вариант изобретения существенным образом улучшает энергетический баланс трубопроводного компонента в соответствии с данным изобретением. Еще более предпочтительный вариант изобретения относится к транспортировке жидкого водорода в качестве криогенного энергоносителя в данном случае водород закачивается в пункте второго теплообменника и/или пунктах удаления из первой трубки в третью трубку через катализатор,который ускоряет превращение параводорода в ортоводород. Превращение параводорода в ортоводород происходит с поглощением тепла. При локальном контроле поглощения энергии превращения, эффективность системы может быть значительно увеличена. Изобретение также относится к способу трубопроводной транспортировки криогенных энергоносителей, который включает следующие этапы) закачивание (подача) газообразного и/или жидкого криогенного энергоносителя в первую трубку,) конденсация или охлаждение жидкого криогенного энергоносителя в пункте подачи в первую трубку в результате передачи тепловой энергии от криогенного энергоносителя жидкому теплоносителю во второй трубке, соединенной с первым теплообменником, при этом теплоноситель испаряется и удаляется из второй трубки,) транспортировка жидкого криогенного энергоносителя по первой трубке,) транспортировка жидкого теплоносителя по второй трубке противотоком по отношению к криогенному энергоносителю,) испарение жидкого криогенного энергоносителя в пункте удаления из первой трубки с передачей тепловой энергии от газообразного теплоносителя в первой трубке, соединенной со вторым теплообменником, при этом теплоноситель конденсируется и подается во вторую трубку, и) удаление газообразного криогенного энергоносителя из первой трубки. В предпочтительном варианте способа газообразный теплоноситель поступает из внешней среды во вторую трубку в пункте второго 8 теплообменника и удаляется во внешнюю среду в пункте первого теплообменника. В более предпочтительном варианте способа газообразный энергоноситель возвращается в третью трубку, которая теплоизолирована от первой и второй трубок, из первого теплообменника во второй теплообменник и снова подается в конденсированной форме во вторую трубку. В еще более предпочтительном варианте способа газообразный теплоноситель, образуемый при испарении криогенного энергоносителя,транспортируется по третьей трубке, проложенной параллельно первой и второй трубкам. Закачка газообразного энергоносителя может осуществляться в двух и более пунктах трубопроводной системы, например, в пункте закачки криогенного энергоносителя в первую трубку или соединение к третьей трубке может быть в одном и более пунктах первой трубки, при этом парообразный энергоноситель закачивается в третью трубку через указанное соединение. Газообразный энергоноситель, находящийся в третьей трубке может удаляться на обоих концах данной трубки для использования в пункте потребителя, например, вместе с парообразным энергоносителем, подаваемым из первой трубки или для конденсации в пункте подачи криогенного энергоносителя и подачи в первую трубку. Описанная система регенерации имеет дополнительные возможности для экономии водорода. В пункте потребителя может осуществляться конденсация воздуха, например, для разделения азота и кислорода воздуха. Сгущенный кислород может использоваться, например, в тепловыделяющих элементах, что повышает эффективность тепловыделяющих элементов. В данном случае только жидкий азот или воздух с низким содержанием кислорода подается обратно в пункт конденсации водорода, Предусматривается также забор сжиженного воздуха и разделение в центральном пункте, при этом кислород и азот поставляются из данного пункта для дальнейшего использования или реализации. Криогенная транспортировка жидкости и объединение двух и более трубопроводов позволяет расширить транспортные функции трубопроводной системы, повысив тем самым ее рентабельность. Известны многофункциональные трубопроводы,так называемые составные (из отдельных трубопроводов) трубопроводы,объединяющие трубопроводы для транспортировки веществ,передачи электричества и сигналов. Функции описанных криогенных трубопроводов могут расширяться на том же самом принципе. В упрощенном виде с учетом взаимной изоляции отдельные электропроводящие трубки могут использоваться в качестве электрических проводов или для передачи сигналов, следовательно, отпадает необходимость в дополнительных кабелях. Специальная конструкция многофункциональных трубопроводов (составных,) в сочетании с транспортировкой жидких криогенных энергоносителей, определяется нами как криосоставная. Вариант с параллельными трубками для транспортировки веществ, передачи электричества и сигналов представлен на фиг. 2. Электрические провода или, еще лучше, оптическое волокно могут считаться передатчиками сигналов. Особо выгодный вариант криосоставных трубопроводов позволяет использовать низкие температуры до или ниже 21 градуса по Кельвину,приемлемые для транспортировки водорода, в сверхпроводниках для передачи электричества и сигналов. Известны высокотемпературные сверхпроводники,теряющее электрическое сопротивление даже при температуре -135 С. Материалы, являющиеся эффективными при температуре сжиженного воздуха, например, 80 градусов по Кельвину, являются приемлемыми для данного случая. Чем ниже температура, тем больше возможностей для применения указанных материалов. Такие сверхпроводники могут монтироваться параллельно при тепловом контакте с низкотемпературными трубопроводами, например,указанные материалы могут наматываться на трубопроводы или служить их покрытием либо использоваться в качестве отдельных кабелей. Известно, что с помощью сверхпроводников мощность передачи высокочастотной энергии значительно увеличивается, потери существенно снижаются. Примеры хорошо зарекомендовавших себя сверхпроводящих элементов энергосетей также известны. Так в Энциклопедии промышленной химии Ульмана (, 5 , ,25, . 734) показан трехфазный высокотемпературный сверхпроводящий кабель, для охлаждения которого используется жидкий азот. Недостатком указанных разработок является то,что в техническом и экономическом аспектах использование низкой температуры приводит к дополнительным затратам. В патентной публикации 19501332 А 1 предлагается использовать коаксиальные системы труб в качестве сверхпроводящих высокочастотных кабелей, при этом поток жидкого азота во внутренней трубе коаксиальной системы используется для охлаждения. В отличие от этого, посредством энергосети в соответствии с изобретением возможно более экономичное широкое подключение и снабжение любых возможных потребителей, таких как жилищные хозяйства. В предпочтительном варианте, предлагаемом в данной описании,связанном с одновременным использованием трубопроводов для криогенных энергоносителей и для передачи электричества и сигналов, указанный недостаток преодолевается за счет распределения затрат. Сочетание передающих функций дает дополнительные возможности трубопроводной сети криогенных энергоносителей. В любом пункте трубопроводной сети в многофункциональном исполнении имеется доступ к электроэнергии и возможности передачи сигналов для целей измерения, контроля и управления. В дальнейшем, например, могут быть предусмотрены функции,которые позволят улучшить эксплуатационную надежность и функциональность трубопроводов и сети. Это могут быть, например, клапанные механизмы в пунктах подключения или контроль рабочих параметров,таких как давление,температура или негерметичность. В виду того, что невозможно полностью исключить проникновение тепла через изоляцию, разумно периодически использовать холодильные установки. В качестве специального варианта рекомендуются генераторы холода, действующие на принципе ГиффордаМакМагона (-). Они отличаются высокой надежностью и большим сроком службы и поэтому, кстати, используются в проектах космических путешествий. В еще одном варианте трубопроводного компонента в соответствии с изобретением в качестве теплообменника используется пульсирующая трубка, известная также как пульсирующий трубчатый охладитель. Предпочтительное выполнение и вариант пульсирующих трубчатых охладителей получается в результате комбинации с описанной выше криосоставностью. Изобретение проиллюстрировано в деталях на фигурах, однако они не ограничивают его. Описание фигур фиг.1 основная схема энергосети в соответствии с изобретением,фиг.2 криосоставный вариант с параллельными трубками для транспортировки вещества, передачи электричества и сигналов в поперечном разрезе,фиг.3 дополнительный криосоставный вариант с параллельными трубками для транспортировки веществ и трубкой для испаряющегося газа в поперечном разрезе,фиг.4 дополнительный криосоставный вариант с параллельными трубками для транспортировки веществ, передачи электричества и сигналов и трубкой для испаряющегося газа в поперечном разрезе,фиг.5 вариант интегрирования (размещения) двойной пульсирующей трубки в криосоставной трубопровод в продольном разрезе. На фиг.1 показан, довольно упрощенно, вариант системы, в которой газообразный водород закачивается через устройство подачи газообразного водорода (10), конденсируется с использованием теплообменника (11) в конденсаторе/испарителе(12) и направляется потребителю/потребителям по трубопроводной системе (15). Газообразный воздух(20) направляется противотоком по системе подачи воздуха через теплообменник (18), расположенный в конденсаторе/испарителе(17),где он конденсируется и повторно подается по трубопроводной системе (15), и используется через теплообменник (11) для поглощения тепла при конденсации водорода, и затем удаляется из системы в виде газообразного воздуха (24). Жидкий водород испаряется одновременно с конденсацией воздуха в конденсаторе/испарителе (17), при этом 9 данный водород поставляется потребителю как газообразный водород (19). На фиг.1 также показаны буферные емкости (13,16, 21, 23) для водорода или воздуха и насосы (14,22). Кроме того, трубопроводная система включает также ответвления (25) к другим потребителям. На фиг.2 дан пример криосоставного варианта в разрезе. Показаны трубопровод для криогенного водорода (первая трубка) (1, трубопровод для криогенного воздуха (вторая трубка (2, пленочная изоляция с пузырьками С 2 (3), наружная оболочка(4), изоляционный материал (5), электрические кабели (6), электроизоляция (7) и сигнальные провода (8). На фиг.3 показан еще один пример криосоставного варианта в разрезе. Показаны трубопровод для криогенного водорода (первая трубка (1, трубопровод для криогенного теплоносителя, например, воздуха или азота (вторая трубка (2, трубопровод для газообразного энергоносителя, например, испаряющегося газа(106) для трубок теплоносителей газонепроницаемые промежуточные оболочки (107) изоляция (5) дополнительная газонепроницаемая промежуточная оболочка (109) изолирующая внешняя оболочка(110) и внешнее защитное покрытие (111). Криосоставной вариант, приведенный на фиг.3 имеет три трубки для транспортировки веществ. Криогенный водород транспортируется по первой трубке (1). Данная трубка покрыта изоляционной пленкой (3). По второй трубке (2) транспортируется криогенный воздух вместе с изолированной первой трубкой он покрыт теплопроводящим материалом(105), который действует как теплозащитный экран. Тепло, проникающее извне и наталкивающееся на теплозащитный экран, частично проникает через теплопроводящий материал (105) во вторую трубку(2). Теплоноситель (например сжиженный воздух) во второй трубке поглощает данное тепло и выводит наружу. В данном случае тепло может поглощаться в результате частичного испарения этого воздуха. Парообразный воздух удаляется (на фигуре это не показано) из системы в зазорах вдоль трубопровода. Теплозащитный экран (105), в свою очередь, покрыт сверхизоляцией (106), которая обернута в газонепроницаемую оболочку (107). В данном варианте третья трубка (103) получает газообразный водород, который удаляется (на фигуре это не показано) из первой трубки вдоль пути передачи. Также на фиг. показаны дополнительные изоляционные материалы (110), дополнительная газонепроницаемая оболочка (109) и внешнее защитное покрытие или внешняя оболочка (111). Криосоставный вариант, показанный на фиг.4 также имеет три трубки для транспортировки веществ. Однако в отличие от варианта, показанного на фиг.3. трубка (2) для криогенного теплоносителя и трубка (103) для газообразного энергоносителя поменялись местами. Дополнительный 10 теплозащитный экран (108) покрывает внутренние изолированные трубки жидкого энергоносителя (1) и газообразного энергоносителя (103). Внешний теплозащитный экран покрыт сверхизоляцией (106) и газонепроницаемой оболочкой (109). В трубку(103) поступает газообразный водород, удаляемый из первой трубки (1) вдоль пути передачи или закачивается и повторно подается в трубку для газообразного энергоносителя в пункте подачи жидкого энергоносителя. В данном варианте температура газообразного энергоносителя устанавливается в пределах между температурой жидкого энергоносителя в трубке (1) и температурой теплоносителя в трубке (2). На фиг.5 показан вариант интегрирования(размещения) двойной пульсирующей трубки в криосоставной трубопровод в продольном разрезе. На фиг.5 показана трубка (30) для криогенного водорода, трубка (31) для сжиженного воздуха,цилиндр компрессора (32), поршень компрессора(46). Вариант пульсирующего трубчатого охладителя состоит из компрессора,регенератора,пульсирующей трубки и, по возможности,хранилища. В качестве охладителя используется газообразный гелий. Сжатие гелия может осуществляться на значительном удалении. В этом случае в регенераторе должны быть входные и выходные клапаны,которые периодически впускают сжатый газ и выпускают разряженный газ. В варианте, показанном на фиг.5, компрессор расположен вблизи пульсирующей трубки. При работе компрессора в режиме компрессора с вращающимся поршнем клапаны не требуются. Однако имеется недостаток, при котором может происходить утечка газа через зазор между цилиндром и поршнем. Из-за потери гелия охлаждение не происходит. Данный недостаток устраняется при использовании ассиметричного выполнения пульсирующего охладителя с компрессором (32, 33) и двумя пульсирующими трубками (37, 42), включая два регенератора (35,40). Поршень (33) вращается с помощью внешнего электромагнитного поля (34) с переменной ЭДС. Регулирование данного привода на фиг.5 не показано. Понятно, что зазор, заполненный гелием,герметизирован и не может произойти никакой утечки из общей системы. Допускается незначительная внутренняя утечка между поршнем и цилиндром. Что является значительным допуском на зазор между поршнем и цилиндром. Производство упрощается и функциональная надежность (отсутствие заедания поршня) увеличивается. Аналогичный вариант описан в патентной публикации 4220640 А 1. В указанном примере предлагается общая расширительная машина (детандер) в исполнении поршень/цилиндр двойного действия. Вариант интегрирования в тепловыделяющую и теплопоглощающую среду не описывается. Из показанного на фиг.5 варианта для внедрения двойной пульсирующей трубки в криосоставной вариант видно, что в данном сочетании необходимо использование системы теплого насоса небольшого радиуса. Объем и,следовательно,производительность системы может быть увеличена в аксиальном направлении. Многоступенчатые варианты могут монтироваться в аксиальном направлении один за другим. В сочетании с криосоставным вариантом, в котором, дополнительно к водородной трубке (30) имеется, по крайней мере, одна вторая трубка (31),работающая при низких температурах, например,при транспортировке жидкого азота или сжиженного воздуха, используемый тепловой насос должен преодолевать лишь небольшую разницу температур, поскольку тепло (36, 41), поглощаемое из водородной трубки, направляется во вторую трубку на более высокий уровень. Вещество,например, азот, протекающий по второй трубке,выводит данное тепло. Система теплового насоса может таким образом функционировать,одноступенчато или многоступенчато, с небольшой температурной разницей и следовательно становится очень производительной. Выше предлагалось использовать буферные емкости, например, в пунктах подключения и узлах в криосоставной сети. Такие буферные емкости могут быть успешно оборудованы теплообменниками для того, чтобы внедрять тепловые насосы даже в указанных пунктах. Способы и устройства для транспортировки жидкого водорода, могут быть, в принципе,использованы для транспортировки сжиженного природного газа. Природный газ кипит при температуре 115 градусов по Кельвину, поэтому, с ограничениями, сверхпроводимость становится возможной только при использовании веществ с указанными температурными параметрами. Тем не менее, даже в этом случае, электропроводность металлических трубопроводов или параллельных кабелей в криосоставном варианте возможна. Криосоставные системы для транспортировки сжиженного природного газа могут быть интересным решением перехода к водородной экономике, описанной в начале данной публикации. Так, например, жилищные хозяйства уже могут быть подключены к криосоставной сети, при этом тепловые газовые сети могут работать в предшествующем режиме. В общем,предлагается транспортировка жидкостей, в частности водорода, на большие расстояния в криогенном виде по трубопроводам для того, чтобы обеспечить охлаждение топлива при его транспортировке. В данном случае решается проблема больших расстояний между пунктами подачи и загрузки топлива. Цикл охлаждения конструктивно отделяется, при этом восстановление энергии имеет место при изменении фаз газообразное состояние/жидкое состояние и жидкое состояние/газообразное состояние между транспортируемыми криогенными веществами. Предлагается использовать предпочтительно микротеплообменники для нагрева и испарения или для охлаждения и конденсации. Кроме того,предлагается предоставить низкотемпературные трубки с теплоизоляцией, в которых изолирующее создание вакуума происходит только при работе на участке, при этом газонепроницаемая полость изоляции заполняется газом при условиях окружающей среды, который частично охлаждается до твердого состояния при низких температурах. Предпочтительно используется конденсирующийся диоксид углерода. Кроме того, предлагается объединить, по крайней мере, две трубки в общей трассе и использовать сами трубопроводы для передачи электроэнергии и/или сигналов информации и/или внедрять дополнительные кабели для передачи электричества и сигналов по трассе. Предлагается также использовать низкотемпературное состояние топливных трубопроводов с целью использования сверхпроводящих материалов для передачи электроэнергии и/или сигналов. Многофункциональная конструкция топливного трубопровода позволяет вдоль трассы эксплуатировать холодильные машины для компенсации потерь холода. Более того, можно объединить измерительные,управляющие и контролирующие функции. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Трубопроводный компонент энергосети,который состоит, по меньшей мере, из одной первой трубки для транспортировки, по меньшей мере,частично жидкого криогенного энергоносителя и, по меньшей мере, одной второй трубки для жидкого теплоносителя, при этом вторая трубка расположена параллельно первой трубке, отличающийся тем,что указанный трубопроводный компонент также включает в себя расположенные на концах второй трубки и находящиеся в тепловом контакте с первой трубкой теплообменники для нагрева и/или испарения или охлаждения и/или конденсации теплоносителя при удалении криогенной среды из первой трубки или ее подаче в первую трубку, или указанный трубопроводный компонент включает в себя расположенный на конце второй трубки и находящийся в тепловом контакте с первой трубкой теплообменник для охлаждения и/или конденсации теплоносителя при удалении криогенной среды из первой трубки, и указанный трубопроводный компонент включает в себя элементы,расположенные на другом конце второй трубки для получения работы расширения при нагреве и/или испарении теплоносителя. 2. Трубопроводный компонент по п.1,отличающийся тем, что в качестве первого и/или второго теплообменника используются микротеплообменники. 3. Трубопроводный компонент по п.1,отличающийся тем, что внутренний диаметр 11 первой трубки меньше или равен 20 мм,предпочтительно меньше или равен 2,5 мм. 4. Трубопроводный компонент по п.3,отличающийся тем, что внутренний диаметр второй трубки меньше или равен 20 мм,предпочтительно меньше или равен 2,5 мм. 5. Трубопроводный компонент по п.1,отличающийся тем, что он установлен внутри уже существующего трубопровода. 6. Трубопроводный компонент по п.1,отличающийся тем,что первая трубка подсоединена, по меньшей мере, к одному хранилищу криогенного энергоносителя и, по меньшей мере, к одному потребителю криогенного энергоносителя, при этом емкость для хранения криогенного энергоносителя подключена, при необходимости,непосредственно к распределительной системе потребителя. 7. Трубопроводный компонент по п.1,отличающийся тем, что первая и вторая трубки проложены по всей своей длине в теплоизоляционной среде. 8. Трубопроводный компонент по п.1,отличающийся тем, что криогенные буферные емкости расположены на концах трубок и/или в узловых пунктах. 9. Трубопроводный компонент по п.1,отличающийся тем, что материалом первой и второй трубки является металл или пластмасса. 10. Трубопроводный компонент по п.9,отличающийся тем, что первая и вторая трубки выбираются таким образом, чтобы они были гибкими при комнатной температуре. 11. Трубопроводный компонент по п.1,отличающийся тем, что он включает третью трубку, расположенную параллельно к первой и второй трубкам. 12. Трубопроводный компонент по п.11,отличающийся тем,что третья трубка предназначена для транспортировки испарившейся криогенной среды и соединена с первой трубкой. 13. Трубопроводный компонент по п.1,отличающийся тем, что первая и/или вторая трубки отдельно или совместно помещены в оболочку, в которой вакуум создается после монтажа и в результате охлаждения при эксплуатации,и в которой создается газонепроницаемое пространство, которое до создания вакуума заполняется газом, давление пара данного газа резко уменьшается при охлаждении,предпочтительно, заполняется газом, который при охлаждении посредством конденсации переходит из газообразного состояния непосредственно в твердое агрегатное состояние. 14. Трубопроводный компонент по п.1,отличающийся тем, что он содержит первую,вторую и, при необходимости, третью трубку,расположенные параллельно друг другу, по меньшей мере, первая трубка, предпочтительно первая и вторая трубки покрыты оболочкой из, по меньшей мере, двух разделенных изоляционных пленок, образующих разрежающееся пространство,которое заполняется веществом, предпочтительно 12 диоксидом углерода,затвердевающим при конденсации при низких температурах, и/или газом,удаляемым при помощи поглотителя, а также поглотителем, при этом первая, вторая и, при необходимости, третья трубки и изоляционная пленка покрыты теплозащитной оболочкой. 15. Трубопроводный компонент по п.14,отличающийся тем, что по меньшей мере, одна из изоляционных пленок покрыта тонким металлическим слоем. 16. Трубопроводный компонент по п.14,отличающийся тем, что первая, вторая и, при необходимости, третья трубки дополнительно покрыты слоем теплоизолирующего вещества,предпочтительно вспененного материала. 17. Трубопроводный компонент по п.14,отличающийся тем,что разрежающееся пространство, образуемое между изоляционными пленками дополнительно содержит, помимо конденсируемого газа,тонкодисперсный изоляционный материал,в частности порошкообразную кремниевую кислоту,минеральное волокно или мелкозернистый вспененный материал. 18. Трубопроводный компонент по п.14,отличающийся тем, что первая и, при необходимости, вторая и/или третья трубки дополнительно покрыты слоем теплоизолирующего вещества, предпочтительно вспененного материала. 19. Трубопроводный компонент по п.1,отличающийся тем, что два и более трубопровода из первой и второй трубок объединены в составную конструкцию. 20. Трубопроводный компонент по п.1,отличающийся тем,что предусмотрен многофункциональный трубопровод, в котором,помимо первой и второй трубок для транспортировки веществ предусмотрена передача электричества и/или сигналов. 21. Трубопроводный компонент по п.19,отличающийся тем, что дополнительно к первой и второй трубкам предусмотрена третья трубка для обратной транспортировки газообразного теплоносителя от первого теплообменника ко второму теплообменнику, при этом третья трубка теплоизолирована от первой и второй трубок. 22. Трубопроводный компонент по п.19,отличающийся тем, что первая и/или вторая трубки содержит/содержат сверхпроводящий материал, и/или в котором предусмотрена дополнительная трубка,содержащая сверхпроводящий материал. 23. Трубопроводный компонент по п.19,отличающийся тем, что первая и/или вторая трубки сконструирована/сконструированы как отдельные электропроводящие трубки, имеющие электроизоляцию и используемые в качестве электрических проводников для передачи электричества и/или сигналов. 24. Трубопроводный компонент по п.1,отличающийся тем, что первая трубка покрыта оболочкой в месте расположения второго теплообменника и/или в пунктах удаления водорода из первой трубки в третью трубку с катализатором для превращения параводорода в ортоводород. 25. Способ трубопроводной транспортировки криогенных энергоносителей в трубопроводном компоненте по п.1 в котором выполняются следующие этапы) подают газообразный и/или жидкий криогенный энергоноситель в первую трубку,) транспортируют жидкий криогенный энергоноситель по первой трубке,) транспортируют жидкий теплоноситель во второй трубке в противотоке по отношению к криогенному энергоносителю, и) удаляют газообразный криогенный энергоноситель из первой трубки,отличающийся тем, что) указанный жидкий криогенный энергоноситель охлаждают и необязательно конденсируют в пункте подачи в указанную первую трубку посредством передачи тепловой энергии от указанного криогенного энергоносителя к указанному жидкому теплоносителю в указанной второй трубке,подключенной к первому теплообменнику, в результате чего теплоноситель испаряется и удаляется из указанной второй трубки,и) указанный жидкий криогенный энергоноситель испаряют в пункте удаления из указанной первой трубки посредством передачи тепловой энергии от указанного газообразного теплоносителя к указанному жидкому криогенному энергоносителю в указанной первой трубке,подключенной ко второму теплообменнику, в результате чего указанный теплоноситель конденсируется и подается в указанную вторую трубку. 26. Способ по п.25, отличающийся тем, что газообразный теплоноситель подают из внешней среды во вторую трубку в пункте второго теплообменника и удаляют во внешнюю среду в пункте первого теплообменника. 27. Способ по п.25, отличающийся тем, что газообразный теплоноситель возвращают в третью трубку, теплоизолированную от первой и второй трубок, из первого теплообменника во второй теплообменник и снова подают в конденсированной форме во вторую трубку. 28. Способ по п.25, отличающийся тем, что в качестве криогенных энергоносителей используют газообразные углеводороды при комнатной температуре и/или водород, в частности, метан,этан, пропан, бутан или их смеси, предпочтительно природный газ и, более предпочтительно, водород. 29. Способ по п.25, отличающийся тем, что в качестве теплоносителя используют азот или, в частности, воздух. 30. Способ по п.25, отличающийся тем, что газообразный энергоноситель, образующийся при испарении криогенного энергоносителя,транспортируют по третьей трубке, расположенной параллельно первой и второй трубкам. 31. Способ по п.30, отличающийся тем, что в пункте потребителя газообразный энергоноситель, транспортируемый по третьей трубке, объединяют в пункте потребителя с парообразным энергоносителем, удаленным из первой трубки. 32. Способ по п.30, отличающийся тем, что газообразный энергоноситель, транспортируемый по третьей трубке, конденсируют в пункте подачи криогенного энергоносителя в первую трубку и вместе с криогенным энергоносителем подают в первую трубку. 33. Трубопровод для транспортировки криогенных жидкостей состоящий из первой,второй и, при необходимости, третьей трубки,расположенных параллельно друг другу, по меньшей мере, первая трубка, предпочтительно,первая и вторая трубки, покрыты оболочкой из, по меньшей мере, двух разделенных изоляционных пленок, образующих разрежающееся пространство,при этом первая, вторая и, при необходимости,третья трубки и изоляционная пленка покрыты теплозащитной оболочкой, отличающийся тем, что указанное разрежающееся пространство содержит вещество, предпочтительно диоксид углерода,затвердевающее при конденсации при низких температурах, и/или указанное разрежающееся пространство содержит газ, удаляемый посредством абсорбции на поглотителе, а также поглотителем. 34. Трубопровод по п.33, отличающийся тем,что, по меньшей мере, одна из изоляционных пленок покрыта тонким металлическим слоем. 35. Трубопровод по п.33, отличающийся тем,что первая трубка покрыта частично или полностью катализатором для превращения параводорода в ортоводород. 36. Трубопровод по п.33, отличающийся тем,что первая, вторая и, при необходимости, третья трубки дополнительно покрыты слоем теплоизолирующего вещества, предпочтительно вспененного материала. 37. Трубопровод по п.33, отличающийся тем,что разряжающееся пространство, образующееся между изоляционными пленками, дополнительно содержит,помимо конденсируемого газа,тонкодисперсное изоляционное вещество,в частности порошкообразную кремниевую кислоту,минеральное волокно или мелкозернистый вспененный материал. 38. Трубопровод по п.33, отличающийся тем,что первая и, при необходимости, вторая трубки дополнительно покрыты слоем теплоизолирующего вещества, предпочтительно вспененного материала. 39. Трубопровод по п.33, отличающийся тем,что предусмотрены дополнительные трубки для транспортировки вещества и передачи электричества и/или сигналов. 40. Трубопровод по п.33, отличающийся тем,что в дополнение к первой и второй трубкам предусмотрена третья трубка для транспортировки газообразного теплоносителя или испаренного газообразного криогенного энергоносителя, при этом предпочтительно, которая теплоизолирована от первой и второй трубок. 41. Трубопровод по п.33, отличающийся тем,что первая и/или вторая трубки содержит/содержат 13 сверхпроводящий материал, и/или в котором предусмотрена дополнительная трубка, содержащая сверхпроводящий материал. 42. Трубопровод по п.33, отличающийся тем,что первая и/или вторая трубки сконструирован/сконструированы как отдельные электропроводящие трубки,имеющие электроизоляцию и используемые в качестве электрических проводников для передачи электричества и/или сигналов. 43. Составная конструкция, характеризующаяся тем, что состоит из двух и более трубопроводов по п.33. 44. Энергосеть, характеризующаяся тем, что состоит,по меньшей мере,из одного трубопроводного компонента по п.1.
