Многофункциональный замок

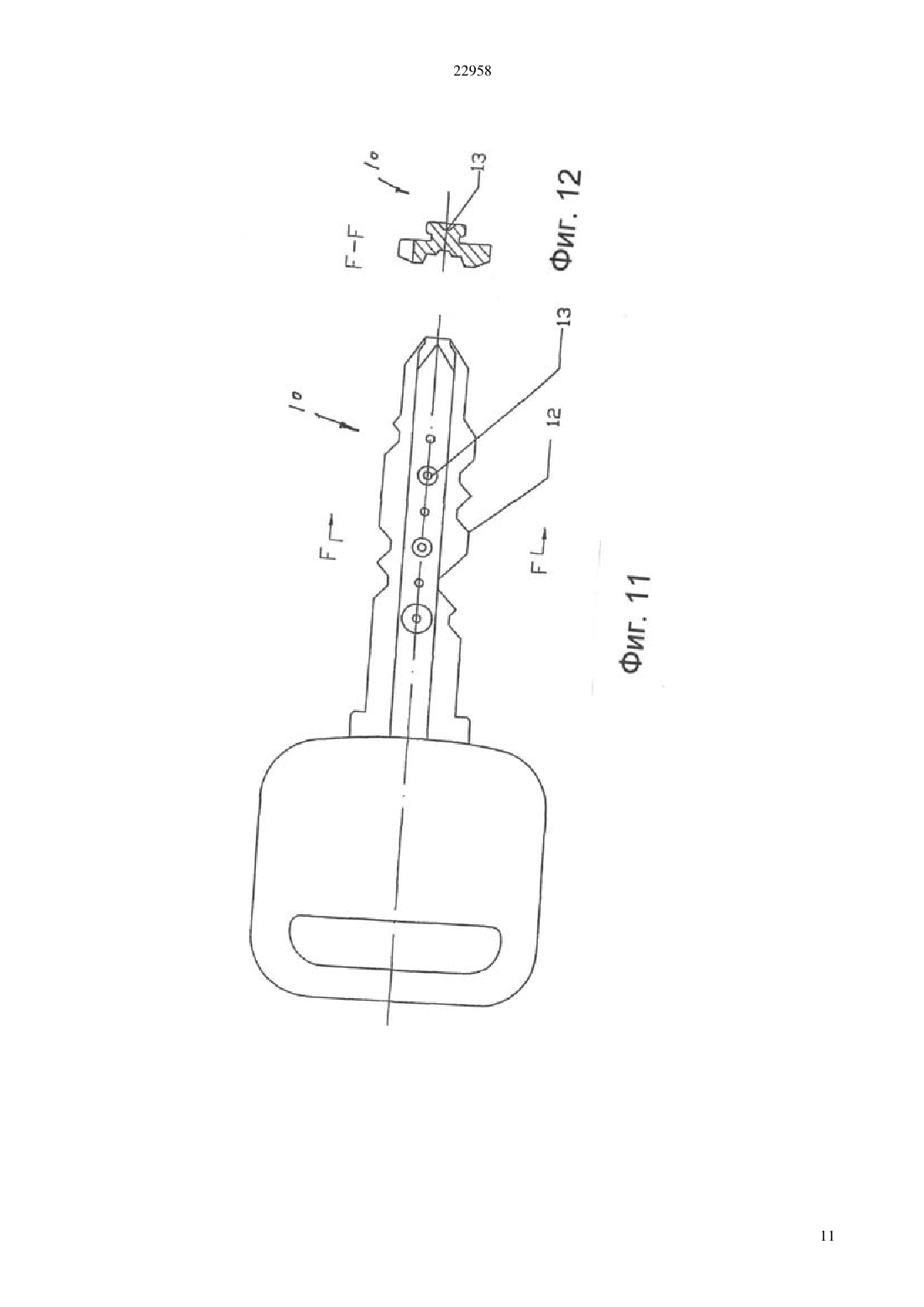

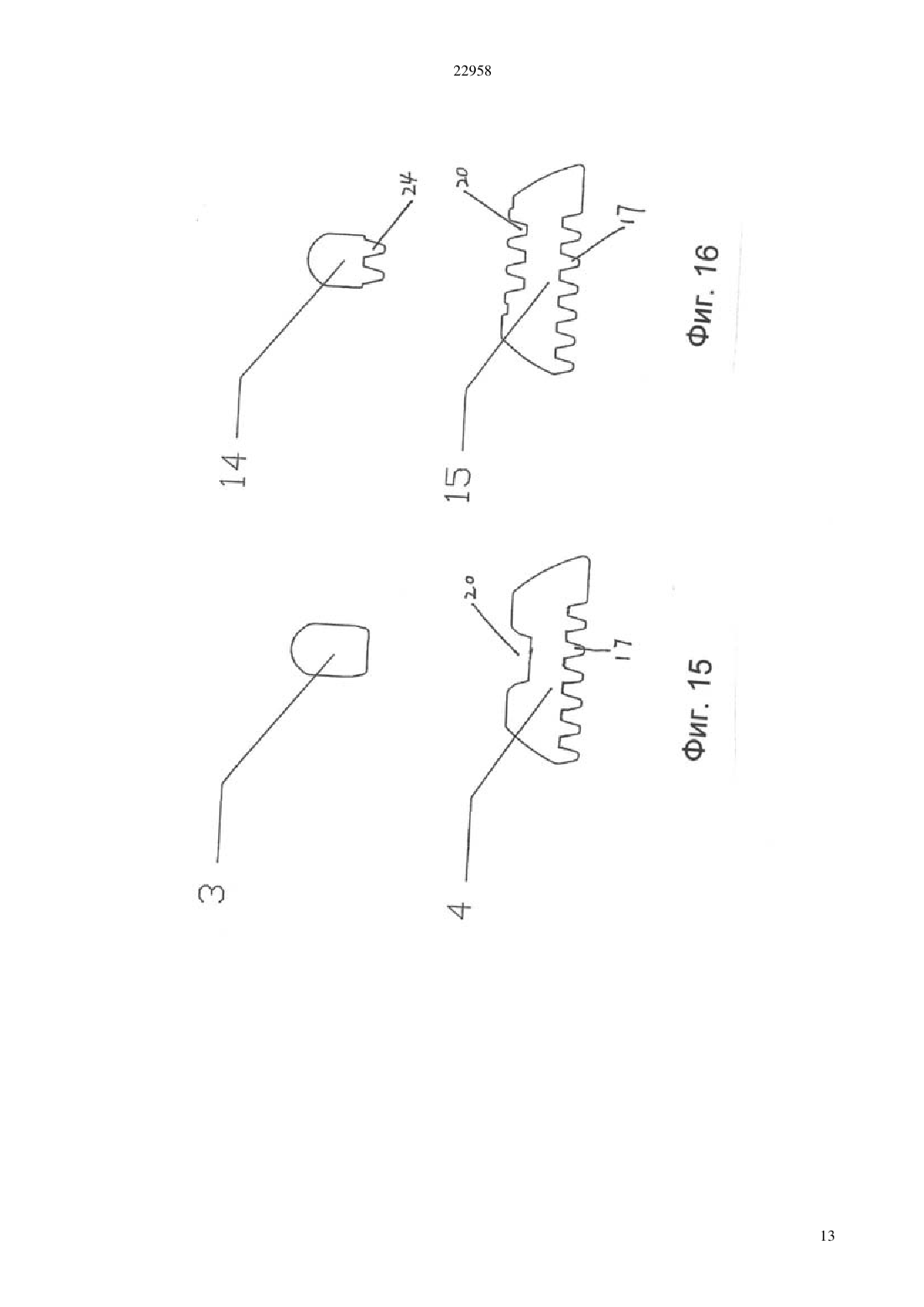

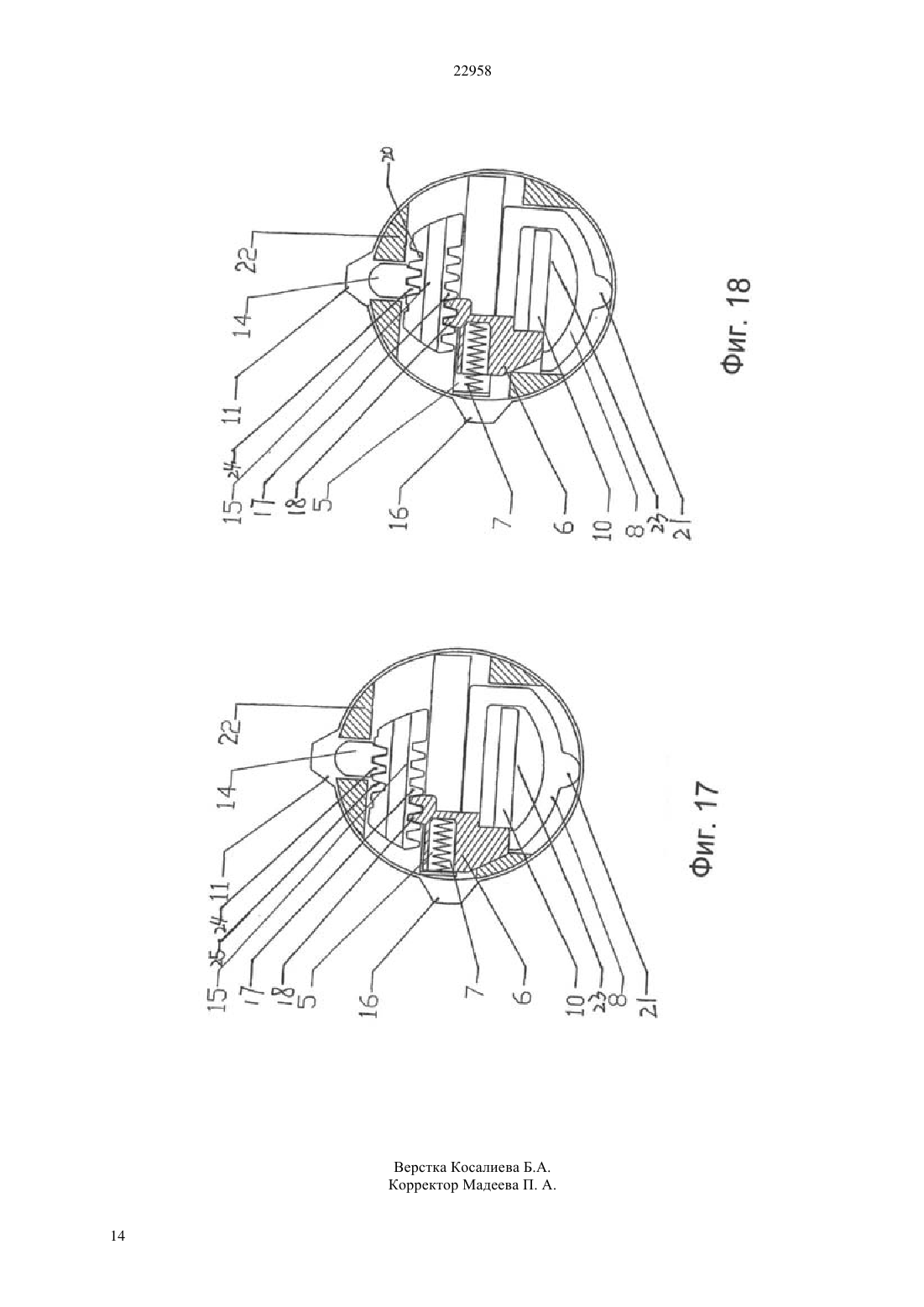

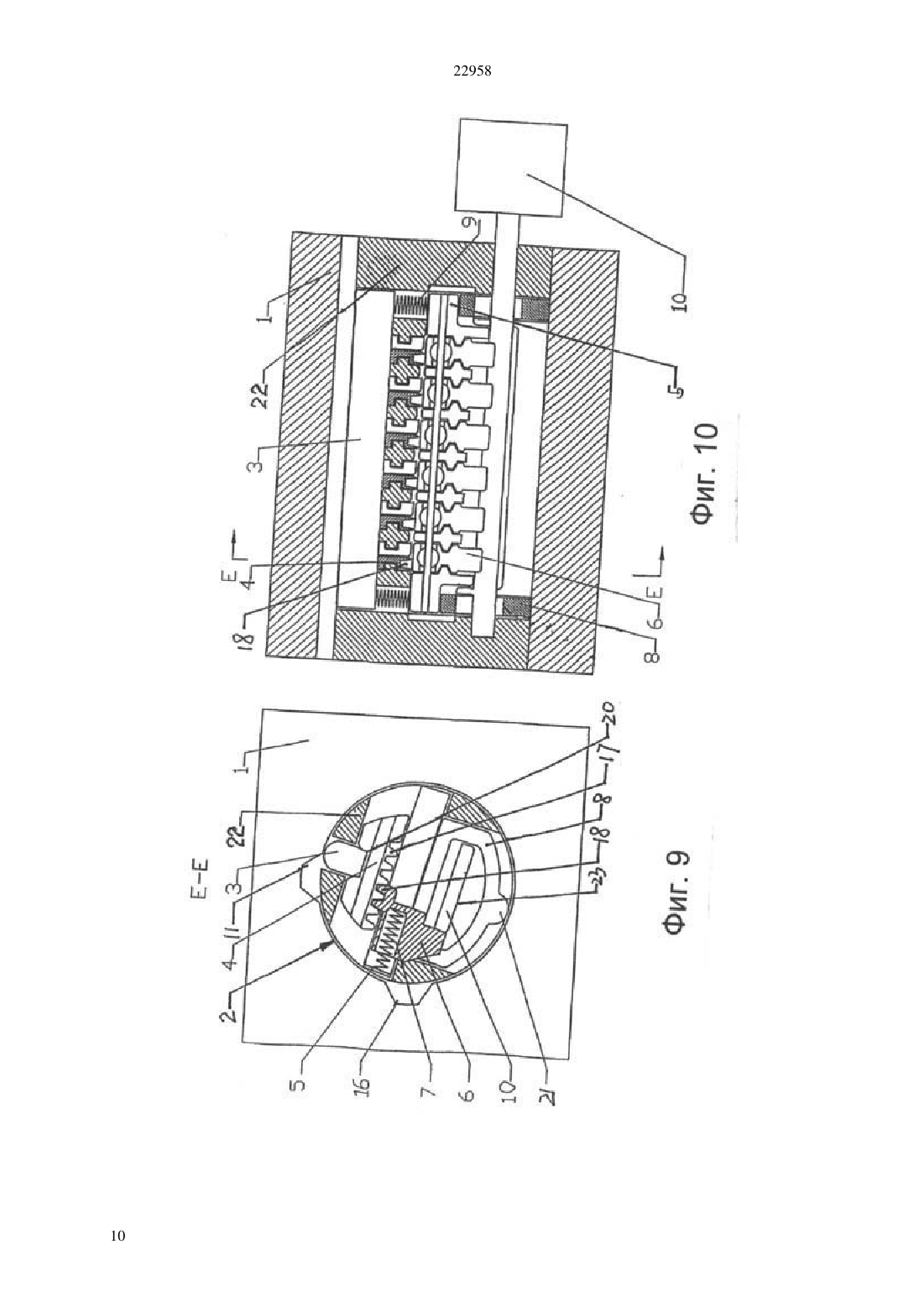

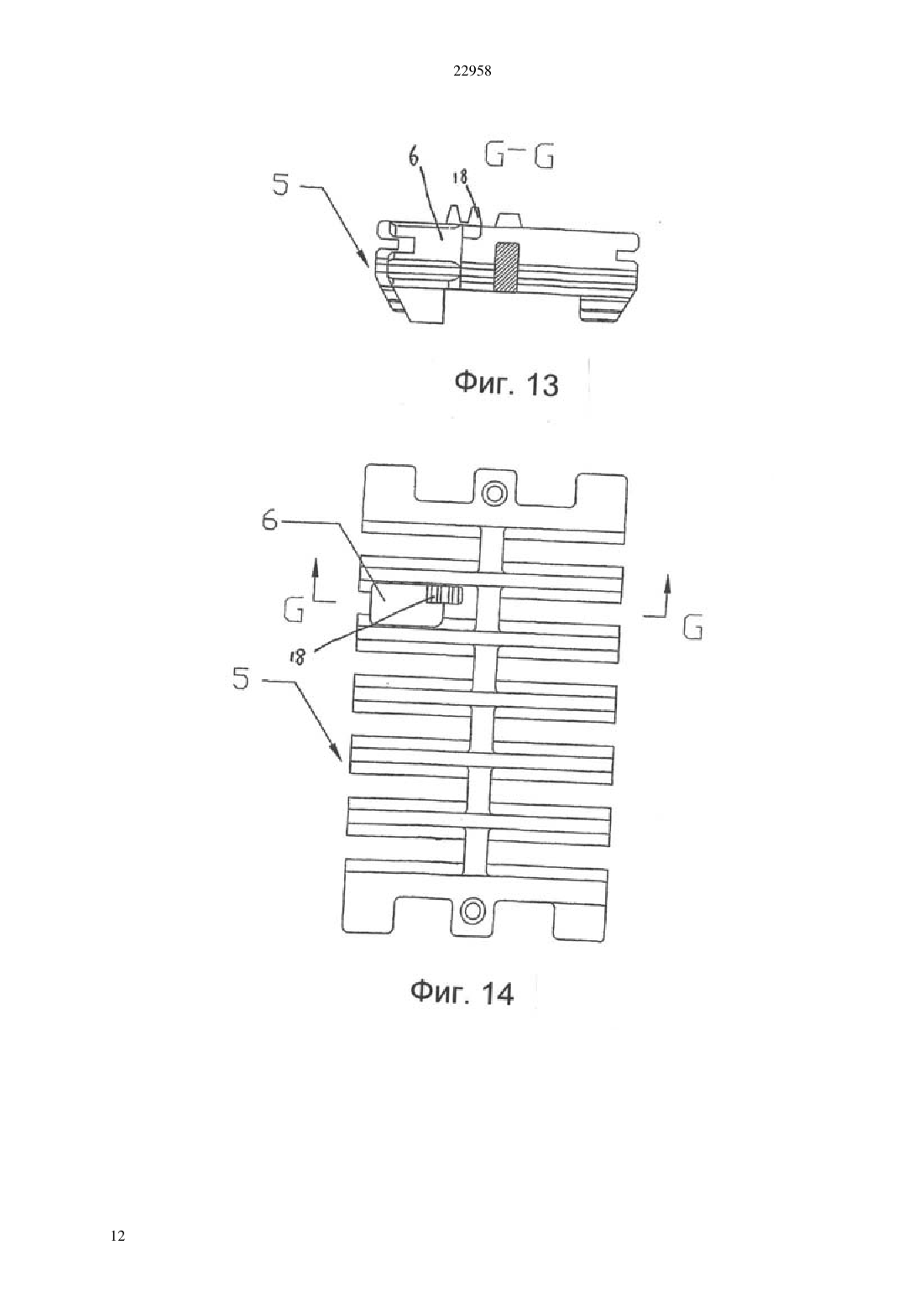

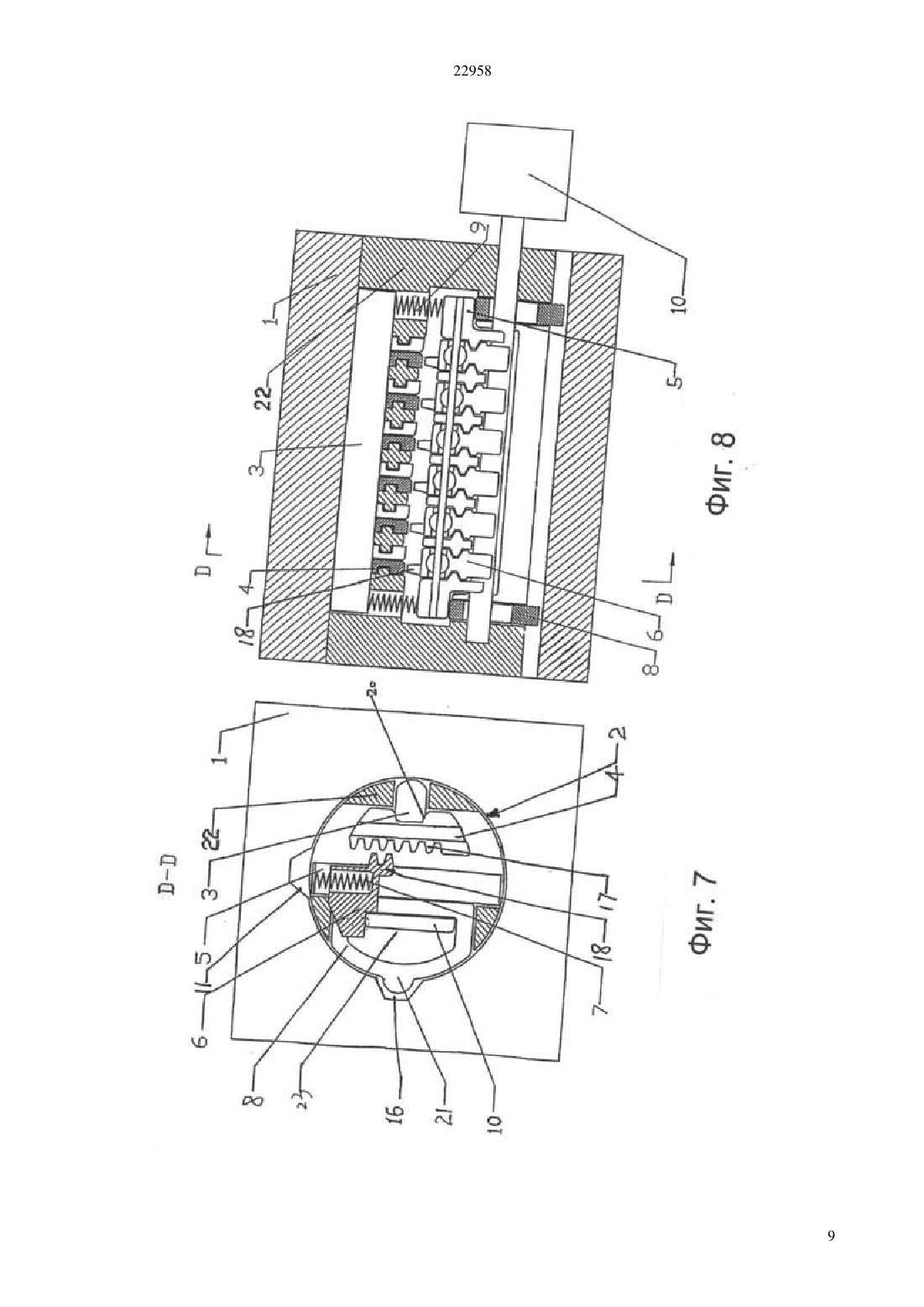

(51) 05 29/04 (2009.01) 05 35/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Многофункциональный замок содержит корпус замка (1), запорный штифт (3), подвижные зубчатые элементы (4), опору (5) для скользящих блоков,скользящие блоки (6) и модуль (8) с выступом и с направляющим пазом для ключа. Между запорным штифтом и опорой находится упругий элемент, а скользящие блоки, по меньшей мере, частично простираются в паз для ключа. Когда замок открыт,выступ модуля имеет два рабочих положения, в одном из которых выступ входит в вырез корпуса и верхние зубцы зубчатых элементов расцеплены с нижними зубцами скользящих блоков, а в другом положении выступ находится вне выреза и верхние зубцы сцеплены с нижними зубцами. Ключ замка может быть заменен множество раз. 22958 Настоящее изобретение относится к многофункциональному замку и, в частности, к многофункциональному замку,который обеспечивает возможность многократной замены ключа. Патент Китая 200320123249.4 описывает замок, который обеспечивает возможность замены ключа, причем оригинальный ключ может быть извлечен при любом положении поворота сердечника замка и заменен новым ключом в открытом состоянии замка, создавая тем самым потенциальную угрозу для безопасности. Задачей изобретения является создание многофункционального замка,который обеспечивает возможность многократной замены ключа и не имеет потенциальной угрозы для безопасности. Для решения вышеуказанной задачи предлагается многофункциональный замок,содержащий корпус замка и сердечник замка,установленный внутри корпуса, причем сердечник включает в себя тело, выполненное с возможностью поворота относительно корпуса, запорный штифт,выполненный с возможностью скольжения в теле,опору для скользящих блоков, выполненную с возможностью скольжения в теле, зубчатые скользящие блоки, выполненные с возможностью скольжения по опоре, и зубчатые элементы,выполненные с возможностью скольжения относительно тела. В корпусе замка выполнен паз для приема запорного штифта, каждый из зубчатых элементов выполнен с выемкой на одной своей стороне и с направленными вниз верхними зубцами на другой своей стороне, а каждый из скользящих блоков выполнен с направленными вверх нижними зубцами. Между каждым из скользящих блоков и телом сердечника предусмотрен первый упругий элемент. Запорный штифт имеет два рабочих положения, в первом из которых, а именно, в замкнутом состоянии, запорный штифт введен в паз,а во втором рабочем положении, а именно, в разомкнутом состоянии, запорный штифт выведен из паза и введен в выемку каждого из зубчатых элементов. Между запорным штифтом и опорой для скользящих блоков предусмотрен второй упругий элемент. С одной стороны опоры для скользящих блоков предусмотрен модуль, связанный с опорой, в котором выполнен паз для ключа. Скользящие блоки, по меньшей мере, частично проходят в указанный паз, а модуль выполнен с выступом, для приема которого в корпусе выполнен вырез. В открытом состоянии замка выступ имеет два рабочих положения, в первом из которых выступ введен в вырез, а верхние зубцы расцеплены с нижними зубцами, а во втором рабочем положении выступ выведен из выреза, а верхние зубцы сцеплены с нижними зубцами. Боковая стенка паза для запорного штифта предпочтительно имеет направляющий наклон. Боковая стенка выреза предпочтительно также имеет направляющий наклон. Указанный вырез предпочтительно отстоит от паза против часовой стрелки на угол от 10 до 360. 2 Запорный штифт предпочтительно имеет форму удлиненной планки. Запорный штифт предпочтительно имеет зубчатую конструкцию на стороне, обращенной к зубчатым элементам, а зубчатые элементы имеют множество 20 углублений на одной стороне, причем при нахождении запорного штифта во втором рабочем положении зубчатая конструкция запорного штифта вводится в углубления зубчатых элементов. Применение технического решения, описанного выше, дает следующие преимущества перед известным аналогом. В предложенном замке зубчатые элементы находятся в зацеплении со скользящими блоками большую часть времени при повороте сердечника замка, и только когда сердечник замка повернут в надлежащее положение,при котором выступ модуля попадает в вырез корпуса замка, и под воздействием второго упругого элемента опора для скользящих блоков перемещается вниз совместно с модулем, а размещенные на опоре скользящие блоки расцепляются с зубчатыми элементами, с которыми они изначально находились в зацеплении,оригинальный ключ может быть извлечен и заменен на новый ключ без потенциальной угрозы для безопасности. В предпочтительном варианте изобретения два набора зубчатых элементов и скользящих блоков,содержащих указанные зубчатые элементы,скользящие блоки и первый упругий элемент расположены симметрично на указанной опоре для скользящих блоков, соответственно скользящие блоки в двух наборах, простираются от противоположных сторон указанного ключевого паза в паз, так что ключ, вставляемый в паз, может иметь зубцы на обеих сторонах, что значительно увеличивает количество возможных комбинаций зубцов ключа. Также может быть предусмотрено множество общих выступов, которые соответствуют выемкам 13 для выступов на боковой поверхности ключа по направлению, перпендикулярному направлению ключевого паза 23 в модуле 8. В другом варианте изобретения на стороне запорного штифта, обращенной к зубчатым элементам, имеются, по меньшей мере, две зубчатые конструкции, а зубчатые элементы имеют, по меньшей мере, три углубления на одной стороне. Зубчатые конструкции на запорном штифте входят в углубления зубчатых элементов при нахождении запорного штифта во втором рабочем положении. Таким образом, имеется множество ключей, которые могут открыть замок с таким запорным штифтом. Краткое описание чертежей На фиг. 1 показано поперечное сечение замка по линии А-А на фиг. 2 На фиг. 2 показано поперечное сечение замка в запертом состоянии На фиг. 3 показано поперечное сечение замка по линии В-В на фиг. 4 На фиг. 4 показано поперечное сечение замка в открытом состоянии 22958 На фиг. 5 показано поперечное сечение замка по линии С-С на фиг. 6 На фиг. 6 показано поперечное сечение замка,когда ключ готов для замены На фиг. 7 показано поперечное сечение замка по линии - на фиг. 8 На фиг. 8 показано поперечное сечение замка с замененным ключом На фиг. 9 показано поперечное сечение замка по линии Е-Е на фиг. 10 На фиг. 10 показано поперечное сечение замка во вновь запертом состоянии после замены ключа На фиг. 11 показан вид спереди ключа по изобретению и На фиг. 12 показано поперечное сечение ключа по линии - на фиг. 11 На фиг. 13 показано поперечное сечение по линии - на фиг. 14 На фиг. 14 показан вид сверху скользящих блоков и опоры для скользящих блоков согласно изобретению На фиг. 15 показан вид спереди обычного запорного штифта и зубчатых элементов согласно изобретению На фиг. 16 показан вид спереди запорного штифта и зубчатых элементов организационного замка согласно изобретению На фиг. 17 показано поперечное сечение сердечника замка для открытия организационного замка первым ключом согласно изобретению На фиг. 18 показано поперечное сечение сердечника замка для открытия организационного замка вторым ключом согласно изобретению 1 - корпус замка 2 - сердечник замка 3 запорный штифт 4 - зубчатые элементы 5 - опора для скользящих блоков 6 - скользящие блоки 7 первый упругий элемент 8 - модуль 9 - второй упругий элемент 10 - ключ 11 - паз для запорного штифта 12 - выступы ключа 13 - выемка для выступа 14 - запорный штифт организационного замка 15 - зубчатые элементы организационного замка 16 - вырез 17 - верхние зубцы 18 - нижние зубцы 19 - выступ скользящих блоков 20 - выемка 21 - выступ 22 - тело сердечника замка 23 - паз для ключа 24 - зубчатая конструкция. На фиг. 1 и 2 показан многофункциональный замок, содержащий корпус 1 замка и сердечник 2 замка, расположенный внутри корпуса 1. Сердечник 2 включает в себя тело 22 сердечника замка,вращаемое относительно корпуса 1, запорный штифт 3, установленный с возможностью скольжения в теле 22, основание 5 для скользящих блоков, установленное с возможностью скольжения в теле 22, множество зубчатых скользящих блоков 6,установленных с возможностью скольжения на опоре 5, и множество зубчатых элементов 4,установленных с возможностью скольжения относительно тела 22. В корпусе 1 выполнен паз 11 для приема запорного штифта 3. Каждый из зубчатых элементов 4 снабжен выемкой 20 на одной своей стороне и множеством направленных вниз верхних зубцов 17 на другой своей стороне. Каждый из скользящих блоков 6 снабжен направленными вверх нижними зубцами 18. Между каждым из скользящих блоков 6 и телом 22 предусмотрен первый упругий элемент 7. Запорный штифт 3 имеет два рабочих положения. В первом положении, а именно, в запертом состоянии,запорный штифт 3 размещается в пазу 11, а во втором рабочем положении, а именно, в незапертом состоянии, запорный штифт 3 находится вне паза 11 и размещается в выемке 20 каждого из зубчатых элементов 4. Замок отличается тем, что между запорным штифтом 3 и опорой 5 для скользящих блоков предусмотрен второй упругий элемент 9,одной стороны опоры 5 предусмотрен модуль 8,связанный с опорой 5, в модуле 8 выполнен паз 23 для ключа, скользящие блоки 6, по меньшей мере частично проходят в этот паз, модуль 8 выполнен с выступом 21, для приема которого предусмотрен вырез 16 в корпусе 1 замка. Когда замок не заперт,выступ 21 имеет два рабочих положения. В первом рабочем положении выступ 21 размещается в вырезе 16, а верхние зубцы 17 расцеплены с нижними зубцами 18. Во втором положении выступ 21 находится вне выреза 16, а верхние зубцы 17 находятся в зацеплении с нижними зубцами 18. Боковая стенка паза 11 имеет направляющий наклон. Боковая стенка выреза 16 также имеет направляющий наклон. На опоре 5 для скользящих блоков симметричным образом расположены два набора зубчатых элементов и скользящих блоков,содержащие зубчатые элементы 4, зубчатые скользящие блоки 6 и первый упругий элемент 7. Скользящие блоки 6 из указанных двух наборов проходят от противоположных сторон ключевого паза 23 в этот паз. Вырез 16 отстоит против часовой стрелки на угол от 88 до 92 от паза 11 запорного штифта. Запорный штифт 3 имеет форму удлиненной планки. При закрывании замка запорный штифт 3 проталкивается вторым упругим элементом 9 в паз 11 для запорного штифта, выполненный в корпусе 1,и удерживается верхними частями зубчатых элементов 4 от смещения вниз, так что запорный штифт 3 приводится в первое рабочее положение,при котором сердечник 2 замка не может вращаться относительно корпуса 1, то есть замок запирается. На фиг. 3 и 4 показан ключ 10, вставленный в модуль 8 через паз 23 для ключа, причем зубцы 12 ключа нажимают на выступы 19 на скользящих блоках 6 и дают возможность множеству зубчатых скользящих блоков 6 двигаться вместе с множеством зубчатых элементов 4, сцепленных между собой, и останавливаться в надлежащем положении, в котором выемка на каждом из зубчатых элементов 4 расположена на одной линии с запорным штифтом 3 для образования общей выемки. В этот момент запорный штифт 3 попадает в общую выемку под действием гравитации и зажимается при вращении сердечника 2 замка. Теперь запорный штифт 3 находится во втором рабочем положении, когда сердечник 2 замка может поворачиваться, то есть замок открыт. Когда сердечник 2 замка поворачивается в надлежащее положение, выступ 21 на модуле 8 3 22958 попадает в вырез 16 корпуса 1, как показано на фиг. 5 и 6. Под действием второго упругого тела 9 опора 5 для скользящих блоков толкает связанный с ней модуль 8 для совместного движения по направлению вниз, а скользящие блоки 6,размещенные на опоре 5, выходят из сцепления с зубчатыми элементами 4. При этом выступ 21 на модуле 8 находится в первом рабочем положении. Когда вставляется новый ключ 10, зубцы 12 на ключе, взаимодействуя с первым упругим телом 7,нажимают на скользящие блоки 6 для их перестановки на зубчатых элементах 4 таким образом, что когда сердечник 2 замка вновь поворачивается для выведения выступа 21 на модуле 8 из выреза 16, выступ находится во втором рабочем положении, в котором выступ 21 на модуле 8 расположен по отношению к внутренней стенке сердечника 2 замка таким образом, что модуль 8,опора 5 и скользящие блоки 6 перемещаются по направлению к зубчатым элементам 4, и скользящие блоки 6 повторно входят в зацепление с зубчатыми элементами, соответствующими форме нового ключа, как показано на фиг. 9 и 10. При повороте в надлежащее положение запорный штифт 3 снова вводится в паз 11, выполненный в корпусе 1, под действием первого упругого тела 7, то есть повторно запирается. В этот момент замок может быть открыт только новым ключом,а первоначальный ключ более не действует. Вдоль горизонтальной оси сердечника 2 замка может быть выполнено множество обычных выступов, которые соответствуют выемкам 13 для этих выступов выполненных на боковой поверхности ключа (фиг. 11 и 12). Таким образом,на обеих сторонах ключа имеются зубцы 12,количество положений которых может достигать двенадцати, а на боковой поверхности ключа имеются выемки 13. Запорный штифт 3 также может быть запорным штифтом 14 системного замка, по меньшей мере, с двумя зубчатыми конструкциями 24, выполненными на стороне, обращенной к зубчатым элементам 4. Зубчатые элементы 4 могут представлять собой зубчатые элементы 15 системного замка, по меньшей мере, с тремя углублениями 20,выполненными на одной стороне, и при нахождении запорного штифта 14 во втором рабочем положении зубчатые конструкции 24 на запорном штифте входят в углубления 20 зубчатых элементов 4, как показано на фиг. 15 и 16. При таком запорном штифте 14 замок можно отпереть двумя ключами. На фиг. 17 показан случай отпирания первым ключом запорного штифта 14, когда запорный штифт 14 установлен в последних двух зубчатых конструкциях 24 зубчатых элементов 15. На фиг. 18 показан случай отпирания вторым ключом системного замка, когда запорный штифт 14 находится в первых двух зубчатых конструкциях 24 зубчатых элементов 15, поскольку зубцы второго ключа ниже, чем зубцы первого ключа. Очевидно,что несколько зубчатых элементов 4 из множества наборов зубчатых элементов и скользящих блоков могут быть заменены на зубчатые элементы 15, в то 4 время как остальные зубчатые элементы 4 по выбору остаются неизменными, так что некоторые ключи могут отпирать большее количество замков,в то время как другие могут отпирать меньшее количество замков. Таким образом, эти замки и ключи благодаря их разным уровням образуют организованную запорную систему с координированными связями. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Многофункциональный замок, содержащий корпус (1) замка и сердечник (2) замка, установленный внутри корпуса (1), причем сердечник(2) включает в себя тело сердечника (22), выполненное с возможностью поворота относительно корпуса (1), запорный штифт (3), выполненный с возможностью скольжения в теле сердечника (22),опору (5) для скользящих блоков, выполненную с возможностью скольжения в теле (22), зубчатые скользящие блоки(6),выполненные с возможностью скольжения по опоре (5), и множество зубчатых элементов (4), выполненных с возможностью скольжения относительно тела сердечника (22), причем в корпусе (1) выполнен паз(11) для приема запорного штифта (3), каждый из зубчатых элементов (4) имеет выемку (20) на одной своей стороне и направленные вниз верхние зубцы(17) на другой своей стороне, а каждый из скользящих блоков (6) имеет направленные вверх нижние зубцы (18), между каждым из указанных скользящих блоков (6) и телом сердечника (22) имеется первый упругий элемент (7), указанный запорный штифт (3) имеет два рабочих положения,в первом из которых замок заперт и запорный штифт (3) введен в паз (11) для запорного штифта, а во втором рабочем положении замок открыт и запорный штифт (3) выведен из паза (11) для запорного штифта и введен в выемку (20) каждого из зубчатых элементов (4), отличающийся тем, что между запорным штифтом (3) и опорой (5) для скользящих блоков имеется второй упругий элемент(9), с одной стороны опоры (5) для скользящих блоков имеется модуль (8), связанный с опорой (5) для скользящих блоков, в модуле (8) выполнен паз(23) для ключа, скользящие блоки (6), по меньшей мере, частично проходят в паз (23) для ключа,модуль (8) имеет выступ (21), для приема которого в корпусе (1) выполнен вырез (16), причем в открытом состоянии замка выступ (21) имеет два рабочих положения, в первом из которых выступ (21) введен в вырез (16), а верхние зубцы (17) расцеплены с нижними зубцами (18), а во втором рабочем положении выступ (21) выведен из выреза(16), а верхние зубцы (17) сцеплены с нижними зубцами (18). 2. Многофункциональный замок по п.1,отличающийся тем, что боковая стенка паза (11) для запорного штифта имеет направляющий наклон. 3. Многофункциональный замок по п.1,отличающийся тем, что боковая стенка выреза (16) имеет направляющий наклон. 22958 4. Многофункциональный замок по п.1,отличающийся тем, что на опоре (5) для скользящих блоков установлены симметрично два набора зубчатых элементов и скользящих блоков,содержащих зубчатые элементы (4), скользящие блоки (6) и первый упругий элемент (7), причем зубчатые скользящие блоки (6) указанных двух наборов простираются от противоположных сторон паза (23) для ключа в паз (23) для ключа. 5. Многофункциональный замок по п.1,отличающийся тем, что вырез (16) отстоит от паза(11) для запорного штифта против часовой стрелки на угол от 10 до 360. 6. Многофункциональный замок по п.1,отличающийся тем, что запорный штифт (3) имеет форму удлиненной планки. 7. Многофункциональный замок по п.1,отличающийся тем, что запорный штифт (3) имеет зубчатую конструкцию (24) на стороне, обращенной к зубчатым элементам (4), а зубчатые элементы (4) имеют множество выемок (20) на одной стороне,причем при нахождении запорного штифта (3) во втором рабочем положении зубчатая конструкция
