Система отделки оконного или дверного проема (варианты)

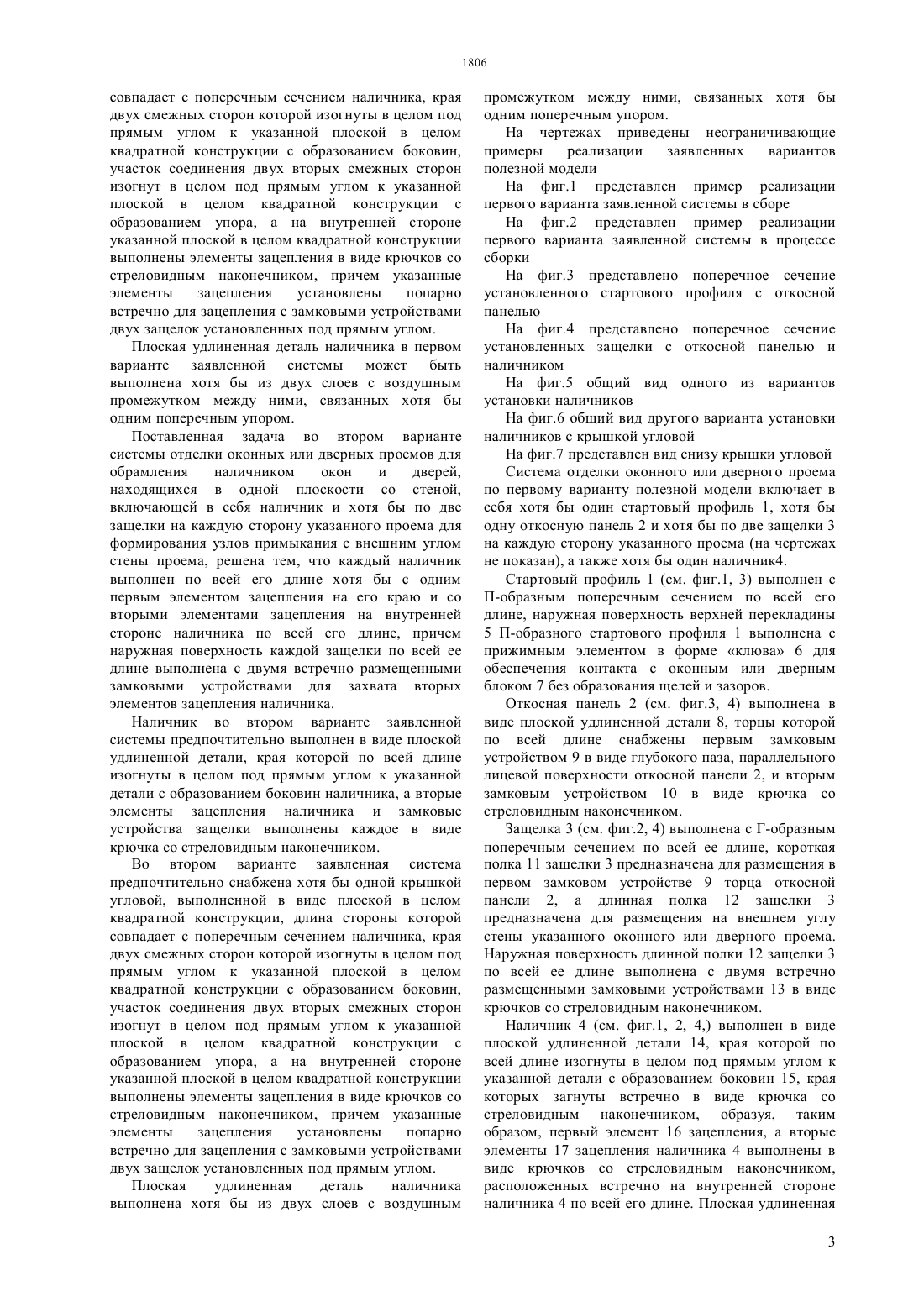

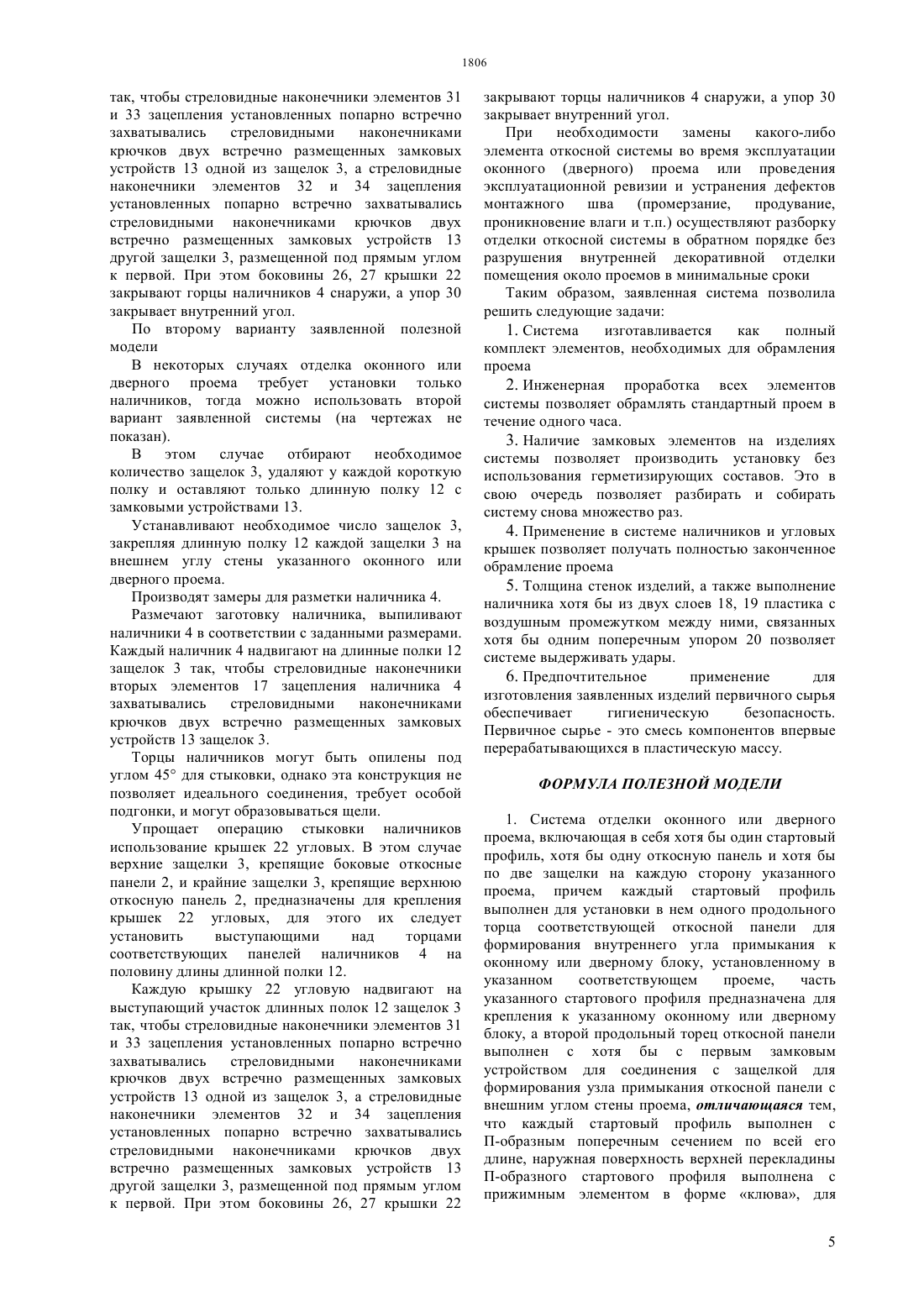

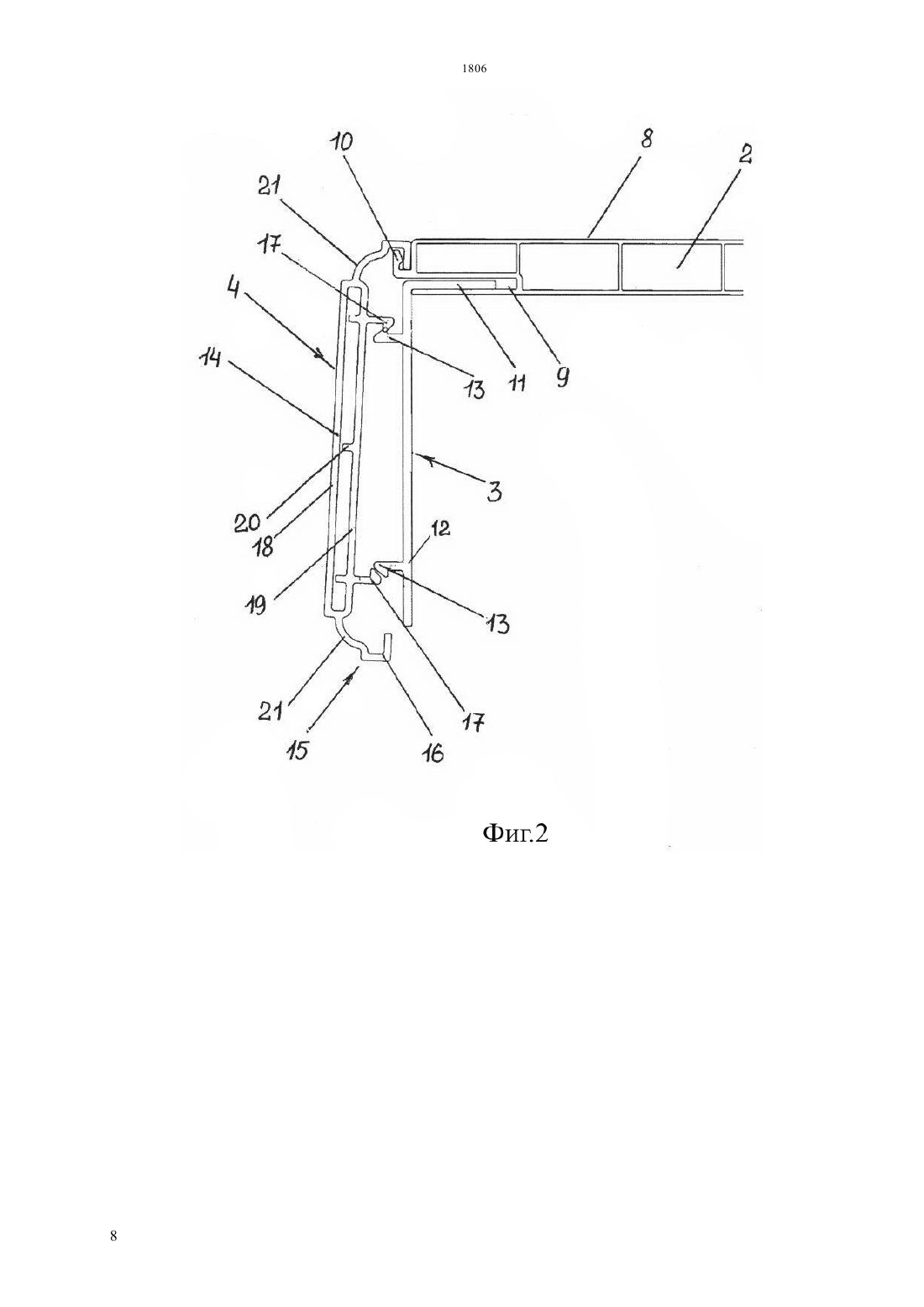

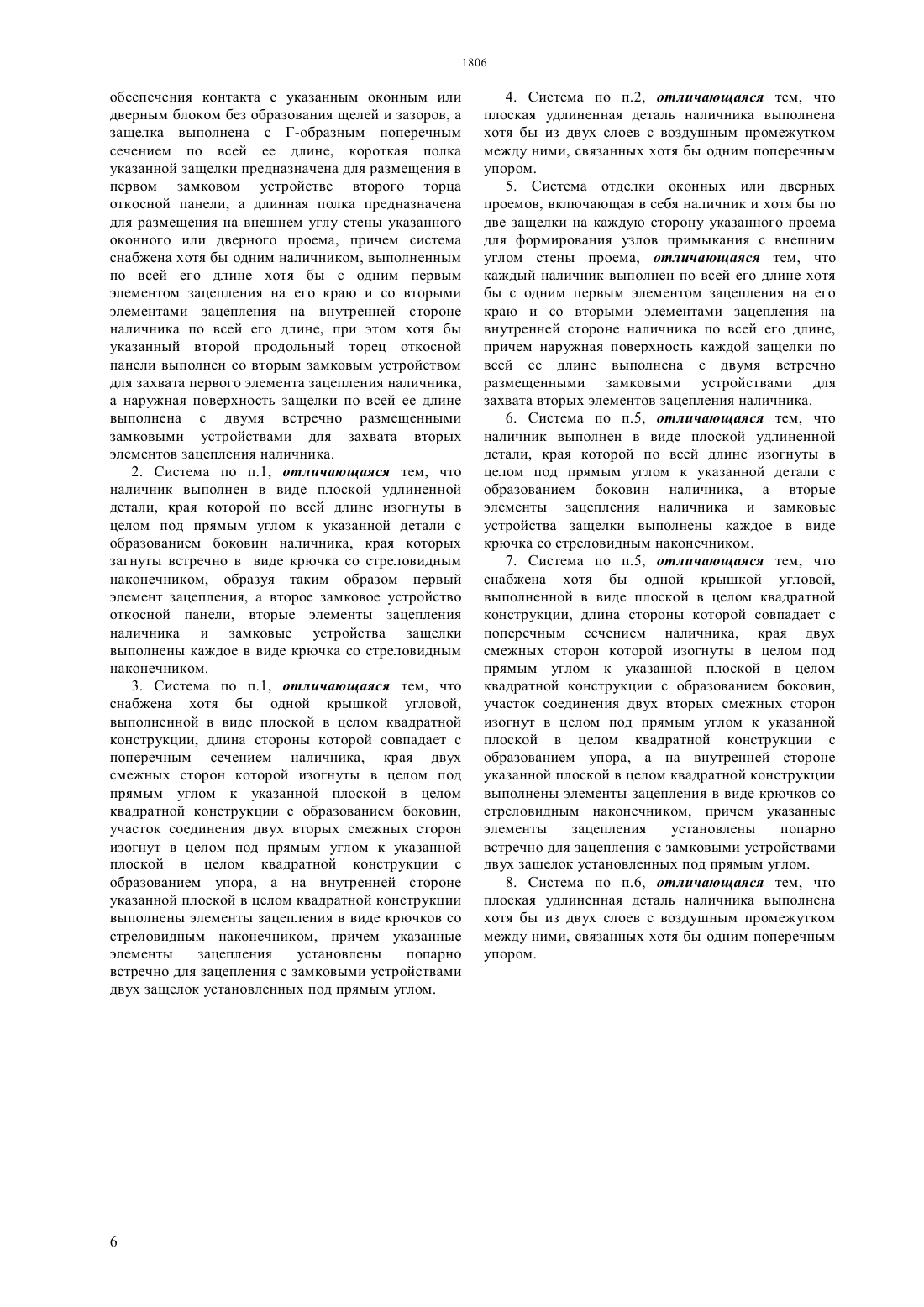

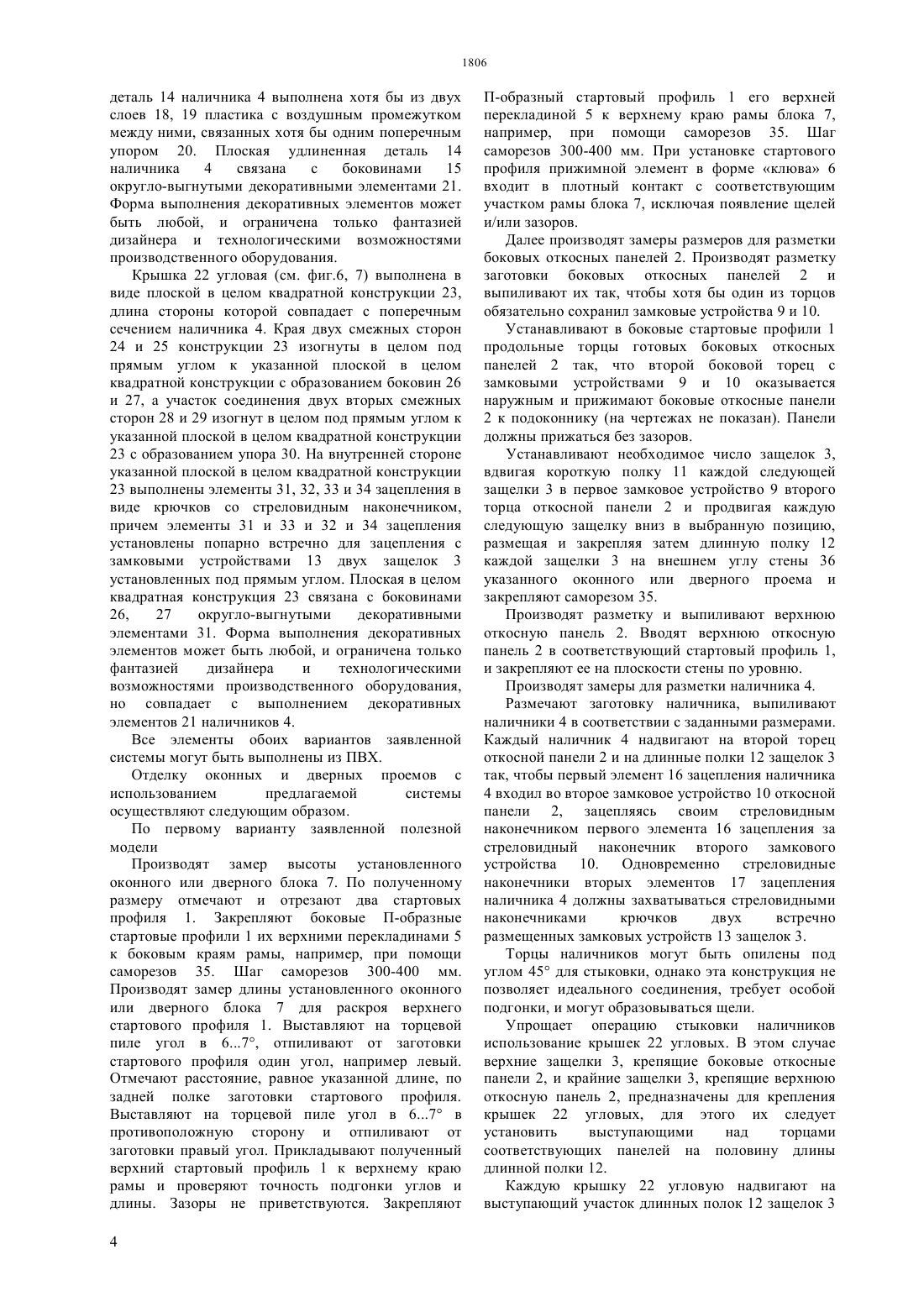

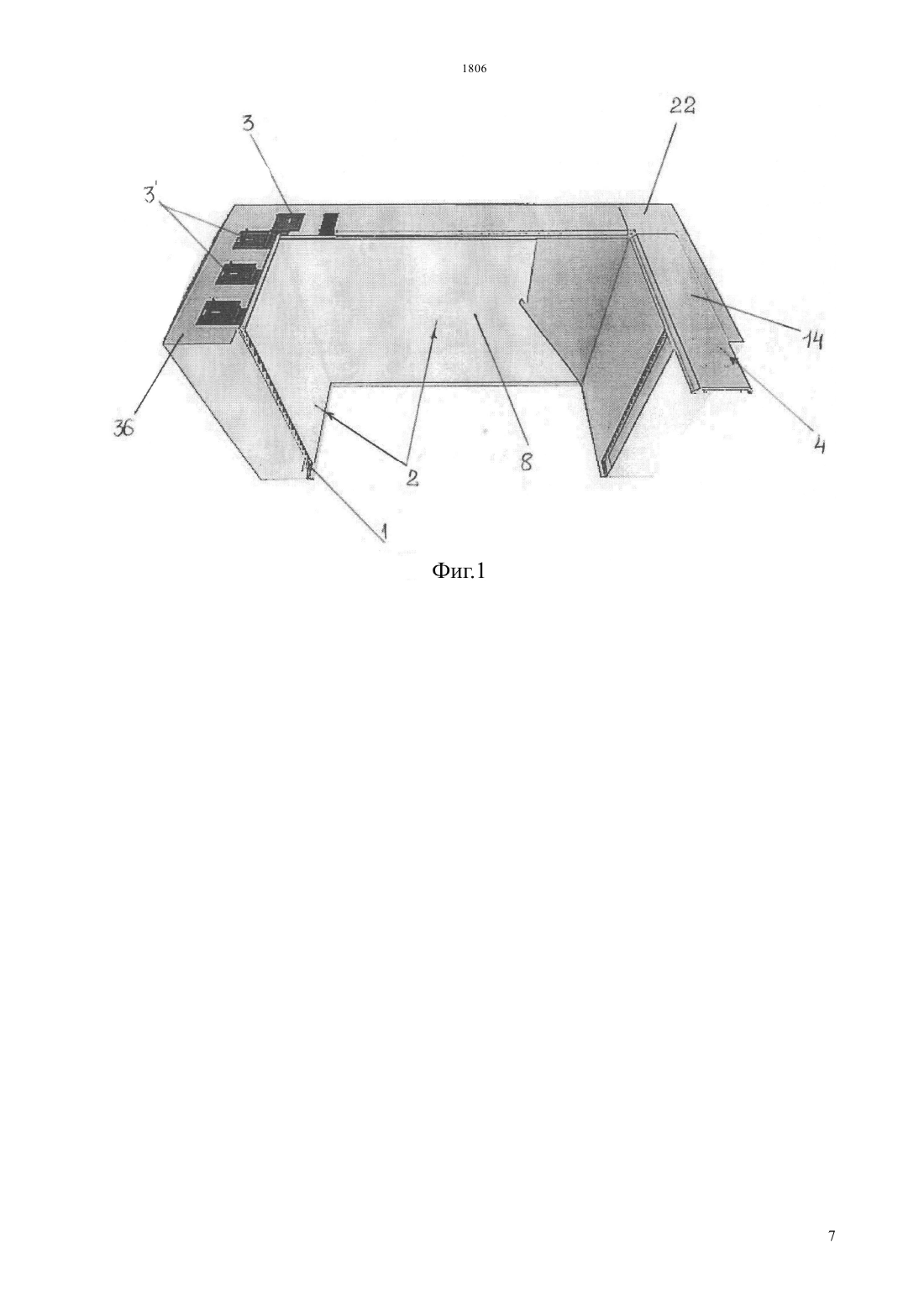

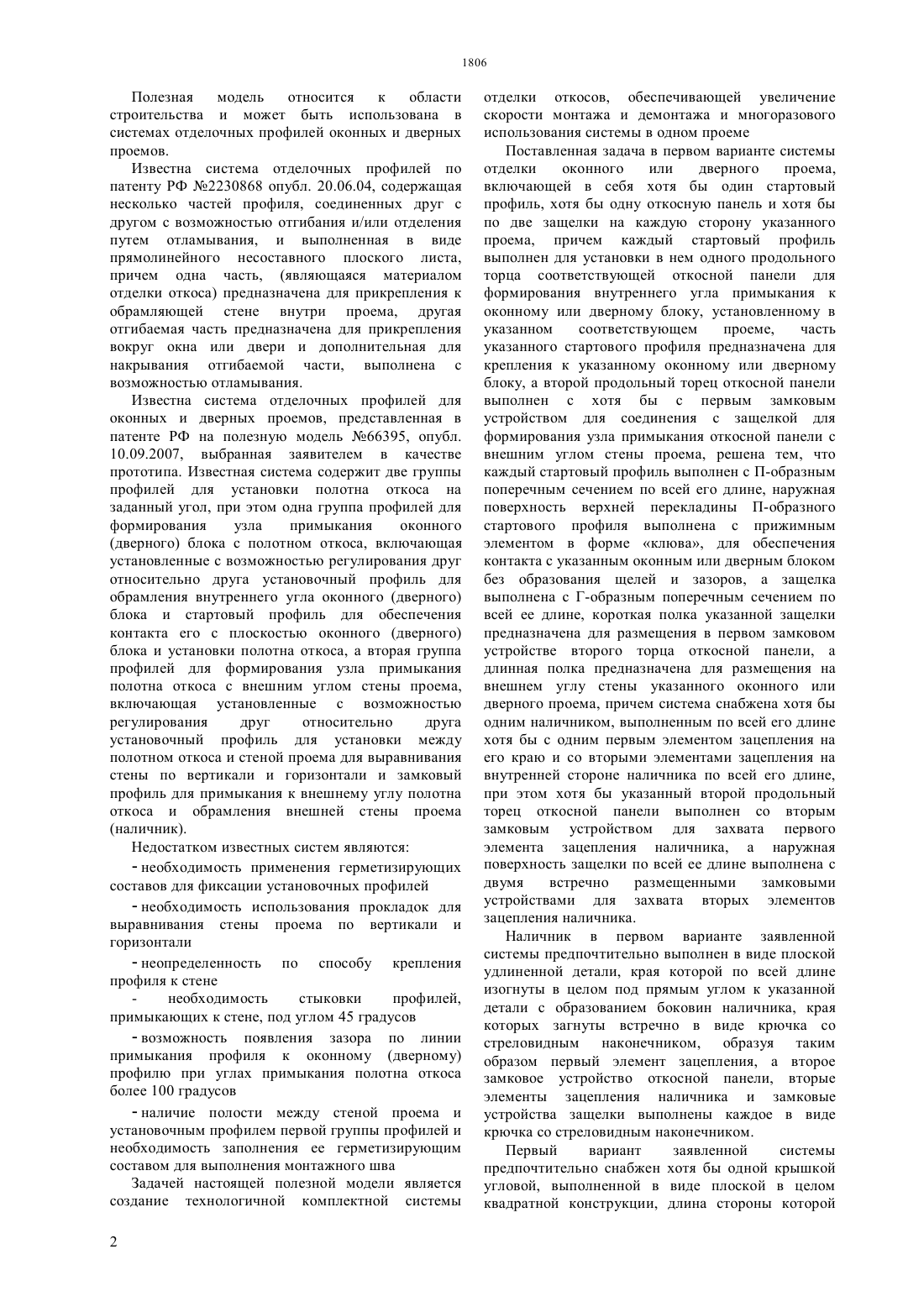

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ клюва для обеспечения контакта с указанным оконным или дверным блоком без образования щелей и зазоров, а защелка выполнена с Г-образным поперечным сечением по всей ее длине, короткая полка указанной защелки предназначена для размещения в первом замковом устройстве второго торца откосной панели, а длинная полка предназначена для размещения на внешнем углу стены указанного оконного или дверного проема,причем система снабжена хотя бы одним наличником, выполненным по всей его длине хотя бы с одним первым элементом зацепления на его краю и со вторыми элементами зацепления на внутренней стороне наличника по всей его длине,при этом хотя бы указанный второй продольный торец откосной панели выполнен со вторым замковым устройством для захвата первого элемента зацепления наличника а наружная поверхность защелки по всей ее длине выполнена с двумя встречно размещенными замковыми устройствами для захвата вторых элементов зацепления наличника. В некоторых случаях отделка оконного или дверного проема требует установки только наличников, тогда можно использовать второй вариант заявленной системы.(74) Тагбергенова Модангуль Маруповна Тагбергенова Алма Таишевна(54) СИСТЕМА ОТДЕЛКИ ОКОННОГО ИЛИ ДВЕРНОГО ПРОЕМА (ВАРИАНТЫ)(57) Полезная модель относится к области строительства и может быть использована в системах отделочных профилей оконных и дверных проемов. Задачей настоящей полезной модели является создание технологичной комплектной системы отделки откосов, обеспечивающей увеличение скорости монтажа и демонтажа и многоразового использования системы в одном проеме. В первом варианте системы отделки оконного или дверного проема каждый стартовый профиль выполнен с П-образным поперечным сечением по всей его длине, наружная поверхность верхней перекладины П-образного стартового профиля выполнена с прижимным элементом в форме Полезная модель относится к области строительства и может быть использована в системах отделочных профилей оконных и дверных проемов. Известна система отделочных профилей по патенту РФ 2230868 опубл. 20.06.04, содержащая несколько частей профиля, соединенных друг с другом с возможностью отгибания и/или отделения путем отламывания, и выполненная в виде прямолинейного несоставного плоского листа,причем одна часть, (являющаяся материалом отделки откоса) предназначена для прикрепления к обрамляющей стене внутри проема, другая отгибаемая часть предназначена для прикрепления вокруг окна или двери и дополнительная для накрывания отгибаемой части, выполнена с возможностью отламывания. Известна система отделочных профилей для оконных и дверных проемов, представленная в патенте РФ на полезную модель 66395, опубл. 10.09.2007, выбранная заявителем в качестве прототипа. Известная система содержит две группы профилей для установки полотна откоса на заданный угол, при этом одна группа профилей для формирования узла примыкания оконного(дверного) блока с полотном откоса, включающая установленные с возможностью регулирования друг относительно друга установочный профиль для обрамления внутреннего угла оконного (дверного) блока и стартовый профиль для обеспечения контакта его с плоскостью оконного (дверного) блока и установки полотна откоса, а вторая группа профилей для формирования узла примыкания полотна откоса с внешним углом стены проема,включающая установленные с возможностью регулирования друг относительно друга установочный профиль для установки между полотном откоса и стеной проема для выравнивания стены по вертикали и горизонтали и замковый профиль для примыкания к внешнему углу полотна откоса и обрамления внешней стены проема(наличник). Недостатком известных систем являются- необходимость применения герметизирующих составов для фиксации установочных профилей- необходимость использования прокладок для выравнивания стены проема по вертикали и горизонтали- неопределенность по способу крепления профиля к стене необходимость стыковки профилей,примыкающих к стене, под углом 45 градусов- возможность появления зазора по линии примыкания профиля к оконному (дверному) профилю при углах примыкания полотна откоса более 100 градусов- наличие полости между стеной проема и установочным профилем первой группы профилей и необходимость заполнения ее герметизирующим составом для выполнения монтажного шва Задачей настоящей полезной модели является создание технологичной комплектной системы 2 отделки откосов, обеспечивающей увеличение скорости монтажа и демонтажа и многоразового использования системы в одном проеме Поставленная задача в первом варианте системы отделки оконного или дверного проема,включающей в себя хотя бы один стартовый профиль, хотя бы одну откосную панель и хотя бы по две защелки на каждую сторону указанного проема, причем каждый стартовый профиль выполнен для установки в нем одного продольного торца соответствующей откосной панели для формирования внутреннего угла примыкания к оконному или дверному блоку, установленному в указанном соответствующем проеме,часть указанного стартового профиля предназначена для крепления к указанному оконному или дверному блоку, а второй продольный торец откосной панели выполнен с хотя бы с первым замковым устройством для соединения с защелкой для формирования узла примыкания откосной панели с внешним углом стены проема, решена тем, что каждый стартовый профиль выполнен с П-образным поперечным сечением по всей его длине, наружная поверхность верхней перекладины П-образного стартового профиля выполнена с прижимным элементом в форме клюва, для обеспечения контакта с указанным оконным или дверным блоком без образования щелей и зазоров, а защелка выполнена с Г-образным поперечным сечением по всей ее длине, короткая полка указанной защелки предназначена для размещения в первом замковом устройстве второго торца откосной панели, а длинная полка предназначена для размещения на внешнем углу стены указанного оконного или дверного проема, причем система снабжена хотя бы одним наличником, выполненным по всей его длине хотя бы с одним первым элементом зацепления на его краю и со вторыми элементами зацепления на внутренней стороне наличника по всей его длине,при этом хотя бы указанный второй продольный торец откосной панели выполнен со вторым замковым устройством для захвата первого элемента зацепления наличника, а наружная поверхность защелки по всей ее длине выполнена с двумя встречно размещенными замковыми устройствами для захвата вторых элементов зацепления наличника. Наличник в первом варианте заявленной системы предпочтительно выполнен в виде плоской удлиненной детали, края которой по всей длине изогнуты в целом под прямым углом к указанной детали с образованием боковин наличника, края которых загнуты встречно в виде крючка со стреловидным наконечником, образуя таким образом первый элемент зацепления, а второе замковое устройство откосной панели, вторые элементы зацепления наличника и замковые устройства защелки выполнены каждое в виде крючка со стреловидным наконечником. Первый вариант заявленной системы предпочтительно снабжен хотя бы одной крышкой угловой, выполненной в виде плоской в целом квадратной конструкции, длина стороны которой совпадает с поперечным сечением наличника, края двух смежных сторон которой изогнуты в целом под прямым углом к указанной плоской в целом квадратной конструкции с образованием боковин,участок соединения двух вторых смежных сторон изогнут в целом под прямым углом к указанной плоской в целом квадратной конструкции с образованием упора, а на внутренней стороне указанной плоской в целом квадратной конструкции выполнены элементы зацепления в виде крючков со стреловидным наконечником, причем указанные элементы зацепления установлены попарно встречно для зацепления с замковыми устройствами двух защелок установленных под прямым углом. Плоская удлиненная деталь наличника в первом варианте заявленной системы может быть выполнена хотя бы из двух слоев с воздушным промежутком между ними, связанных хотя бы одним поперечным упором. Поставленная задача во втором варианте системы отделки оконных или дверных проемов для обрамления наличником окон и дверей,находящихся в одной плоскости со стеной,включающей в себя наличник и хотя бы по две защелки на каждую сторону указанного проема для формирования узлов примыкания с внешним углом стены проема, решена тем, что каждый наличник выполнен по всей его длине хотя бы с одним первым элементом зацепления на его краю и со вторыми элементами зацепления на внутренней стороне наличника по всей его длине, причем наружная поверхность каждой защелки по всей ее длине выполнена с двумя встречно размещенными замковыми устройствами для захвата вторых элементов зацепления наличника. Наличник во втором варианте заявленной системы предпочтительно выполнен в виде плоской удлиненной детали, края которой по всей длине изогнуты в целом под прямым углом к указанной детали с образованием боковин наличника, а вторые элементы зацепления наличника и замковые устройства защелки выполнены каждое в виде крючка со стреловидным наконечником. Во втором варианте заявленная система предпочтительно снабжена хотя бы одной крышкой угловой, выполненной в виде плоской в целом квадратной конструкции, длина стороны которой совпадает с поперечным сечением наличника, края двух смежных сторон которой изогнуты в целом под прямым углом к указанной плоской в целом квадратной конструкции с образованием боковин,участок соединения двух вторых смежных сторон изогнут в целом под прямым углом к указанной плоской в целом квадратной конструкции с образованием упора, а на внутренней стороне указанной плоской в целом квадратной конструкции выполнены элементы зацепления в виде крючков со стреловидным наконечником, причем указанные элементы зацепления установлены попарно встречно для зацепления с замковыми устройствами двух защелок установленных под прямым углом. Плоская удлиненная деталь наличника выполнена хотя бы из двух слоев с воздушным промежутком между ними, связанных хотя бы одним поперечным упором. На чертежах приведены неограничивающие примеры реализации заявленных вариантов полезной модели На фиг.1 представлен пример реализации первого варианта заявленной системы в сборе На фиг.2 представлен пример реализации первого варианта заявленной системы в процессе сборки На фиг.3 представлено поперечное сечение установленного стартового профиля с откосной панелью На фиг.4 представлено поперечное сечение установленных защелки с откосной панелью и наличником На фиг.5 общий вид одного из вариантов установки наличников На фиг.6 общий вид другого варианта установки наличников с крышкой угловой На фиг.7 представлен вид снизу крышки угловой Система отделки оконного или дверного проема по первому варианту полезной модели включает в себя хотя бы один стартовый профиль 1, хотя бы одну откосную панель 2 и хотя бы по две защелки 3 на каждую сторону указанного проема (на чертежах не показан), а также хотя бы один наличник 4. Стартовый профиль 1 (см. фиг.1, 3) выполнен с П-образным поперечным сечением по всей его длине, наружная поверхность верхней перекладины 5 П-образного стартового профиля 1 выполнена с прижимным элементом в форме клюва 6 для обеспечения контакта с оконным или дверным блоком 7 без образования щелей и зазоров. Откосная панель 2 (см. фиг.3, 4) выполнена в виде плоской удлиненной детали 8, торцы которой по всей длине снабжены первым замковым устройством 9 в виде глубокого паза, параллельного лицевой поверхности откосной панели 2, и вторым замковым устройством 10 в виде крючка со стреловидным наконечником. Защелка 3 (см. фиг.2, 4) выполнена с Г-образным поперечным сечением по всей ее длине, короткая полка 11 защелки 3 предназначена для размещения в первом замковом устройстве 9 торца откосной панели 2, а длинная полка 12 защелки 3 предназначена для размещения на внешнем углу стены указанного оконного или дверного проема. Наружная поверхность длинной полки 12 защелки 3 по всей ее длине выполнена с двумя встречно размещенными замковыми устройствами 13 в виде крючков со стреловидным наконечником. Наличник 4 (см. фиг.1, 2, 4,) выполнен в виде плоской удлиненной детали 14, края которой по всей длине изогнуты в целом под прямым углом к указанной детали с образованием боковин 15, края которых загнуты встречно в виде крючка со стреловидным наконечником, образуя, таким образом, первый элемент 16 зацепления, а вторые элементы 17 зацепления наличника 4 выполнены в виде крючков со стреловидным наконечником,расположенных встречно на внутренней стороне наличника 4 по всей его длине. Плоская удлиненная 3 деталь 14 наличника 4 выполнена хотя бы из двух слоев 18, 19 пластика с воздушным промежутком между ними, связанных хотя бы одним поперечным упором 20. Плоская удлиненная деталь 14 наличника 4 связана с боковинами 15 округло-выгнутыми декоративными элементами 21. Форма выполнения декоративных элементов может быть любой, и ограничена только фантазией дизайнера и технологическими возможностями производственного оборудования. Крышка 22 угловая (см. фиг.6, 7) выполнена в виде плоской в целом квадратной конструкции 23,длина стороны которой совпадает с поперечным сечением наличника 4. Края двух смежных сторон 24 и 25 конструкции 23 изогнуты в целом под прямым углом к указанной плоской в целом квадратной конструкции с образованием боковин 26 и 27, а участок соединения двух вторых смежных сторон 28 и 29 изогнут в целом под прямым углом к указанной плоской в целом квадратной конструкции 23 с образованием упора 30. На внутренней стороне указанной плоской в целом квадратной конструкции 23 выполнены элементы 31, 32, 33 и 34 зацепления в виде крючков со стреловидным наконечником,причем элементы 31 и 33 и 32 и 34 зацепления установлены попарно встречно для зацепления с замковыми устройствами 13 двух защелок 3 установленных под прямым углом. Плоская в целом квадратная конструкция 23 связана с боковинами 26,27 округло-выгнутыми декоративными элементами 31. Форма выполнения декоративных элементов может быть любой, и ограничена только фантазией дизайнера и технологическими возможностями производственного оборудования,но совпадает с выполнением декоративных элементов 21 наличников 4. Все элементы обоих вариантов заявленной системы могут быть выполнены из ПВХ. Отделку оконных и дверных проемов с использованием предлагаемой системы осуществляют следующим образом. По первому варианту заявленной полезной модели Производят замер высоты установленного оконного или дверного блока 7. По полученному размеру отмечают и отрезают два стартовых профиля 1. Закрепляют боковые П-образные стартовые профили 1 их верхними перекладинами 5 к боковым краям рамы, например, при помощи саморезов 35. Шаг саморезов 300-400 мм. Производят замер длины установленного оконного или дверного блока 7 для раскроя верхнего стартового профиля 1. Выставляют на торцевой пиле угол в 67, отпиливают от заготовки стартового профиля один угол, например левый. Отмечают расстояние, равное указанной длине, по задней полке заготовки стартового профиля. Выставляют на торцевой пиле угол в 67 в противоположную сторону и отпиливают от заготовки правый угол. Прикладывают полученный верхний стартовый профиль 1 к верхнему краю рамы и проверяют точность подгонки углов и длины. Зазоры не приветствуются. Закрепляют 4 П-образный стартовый профиль 1 его верхней перекладиной 5 к верхнему краю рамы блока 7,например, при помощи саморезов 35. Шаг саморезов 300-400 мм. При установке стартового профиля прижимной элемент в форме клюва 6 входит в плотный контакт с соответствующим участком рамы блока 7, исключая появление щелей и/или зазоров. Далее производят замеры размеров для разметки боковых откосных панелей 2. Производят разметку заготовки боковых откосных панелей 2 и выпиливают их так, чтобы хотя бы один из торцов обязательно сохранил замковые устройства 9 и 10. Устанавливают в боковые стартовые профили 1 продольные торцы готовых боковых откосных панелей 2 так, что второй боковой торец с замковыми устройствами 9 и 10 оказывается наружным и прижимают боковые откосные панели 2 к подоконнику (на чертежах не показан). Панели должны прижаться без зазоров. Устанавливают необходимое число защелок 3,вдвигая короткую полку 11 каждой следующей защелки 3 в первое замковое устройство 9 второго торца откосной панели 2 и продвигая каждую следующую защелку вниз в выбранную позицию,размещая и закрепляя затем длинную полку 12 каждой защелки 3 на внешнем углу стены 36 указанного оконного или дверного проема и закрепляют саморезом 35. Производят разметку и выпиливают верхнюю откосную панель 2. Вводят верхнюю откосную панель 2 в соответствующий стартовый профиль 1,и закрепляют ее на плоскости стены по уровню. Производят замеры для разметки наличника 4. Размечают заготовку наличника, выпиливают наличники 4 в соответствии с заданными размерами. Каждый наличник 4 надвигают на второй торец откосной панели 2 и на длинные полки 12 защелок 3 так, чтобы первый элемент 16 зацепления наличника 4 входил во второе замковое устройство 10 откосной панели 2, зацепляясь своим стреловидным наконечником первого элемента 16 зацепления за стреловидный наконечник второго замкового устройства 10. Одновременно стреловидные наконечники вторых элементов 17 зацепления наличника 4 должны захватываться стреловидными наконечниками крючков двух встречно размещенных замковых устройств 13 защелок 3. Торцы наличников могут быть опилены под углом 45 для стыковки, однако эта конструкция не позволяет идеального соединения, требует особой подгонки, и могут образовываться щели. Упрощает операцию стыковки наличников использование крышек 22 угловых. В этом случае верхние защелки 3, крепящие боковые откосные панели 2, и крайние защелки 3, крепящие верхнюю откосную панель 2, предназначены для крепления крышек 22 угловых, для этого их следует установить выступающими над торцами соответствующих панелей на половину длины длинной полки 12. Каждую крышку 22 угловую надвигают на выступающий участок длинных полок 12 защелок 3 так, чтобы стреловидные наконечники элементов 31 и 33 зацепления установленных попарно встречно захватывались стреловидными наконечниками крючков двух встречно размещенных замковых устройств 13 одной из защелок 3, а стреловидные наконечники элементов 32 и 34 зацепления установленных попарно встречно захватывались стреловидными наконечниками крючков двух встречно размещенных замковых устройств 13 другой защелки 3, размещенной под прямым углом к первой. При этом боковины 26, 27 крышки 22 закрывают горцы наличников 4 снаружи, а упор 30 закрывает внутренний угол. По второму варианту заявленной полезной модели В некоторых случаях отделка оконного или дверного проема требует установки только наличников, тогда можно использовать второй вариант заявленной системы (на чертежах не показан). В этом случае отбирают необходимое количество защелок 3, удаляют у каждой короткую полку и оставляют только длинную полку 12 с замковыми устройствами 13. Устанавливают необходимое число защелок 3,закрепляя длинную полку 12 каждой защелки 3 на внешнем углу стены указанного оконного или дверного проема. Производят замеры для разметки наличника 4. Размечают заготовку наличника, выпиливают наличники 4 в соответствии с заданными размерами. Каждый наличник 4 надвигают на длинные полки 12 защелок 3 так, чтобы стреловидные наконечники вторых элементов 17 зацепления наличника 4 захватывались стреловидными наконечниками крючков двух встречно размещенных замковых устройств 13 защелок 3. Торцы наличников могут быть опилены под углом 45 для стыковки, однако эта конструкция не позволяет идеального соединения, требует особой подгонки, и могут образовываться щели. Упрощает операцию стыковки наличников использование крышек 22 угловых. В этом случае верхние защелки 3, крепящие боковые откосные панели 2, и крайние защелки 3, крепящие верхнюю откосную панель 2, предназначены для крепления крышек 22 угловых, для этого их следует установить выступающими над торцами соответствующих панелей наличников 4 на половину длины длинной полки 12. Каждую крышку 22 угловую надвигают на выступающий участок длинных полок 12 защелок 3 так, чтобы стреловидные наконечники элементов 31 и 33 зацепления установленных попарно встречно захватывались стреловидными наконечниками крючков двух встречно размещенных замковых устройств 13 одной из защелок 3, а стреловидные наконечники элементов 32 и 34 зацепления установленных попарно встречно захватывались стреловидными наконечниками крючков двух встречно размещенных замковых устройств 13 другой защелки 3, размещенной под прямым углом к первой. При этом боковины 26, 27 крышки 22 закрывают торцы наличников 4 снаружи, а упор 30 закрывает внутренний угол. При необходимости замены какого-либо элемента откосной системы во время эксплуатации оконного (дверного) проема или проведения эксплуатационной ревизии и устранения дефектов монтажного шва(промерзание,продувание,проникновение влаги и т.п.) осуществляют разборку отделки откосной системы в обратном порядке без разрушения внутренней декоративной отделки помещения около проемов в минимальные сроки Таким образом, заявленная система позволила решить следующие задачи 1. Система изготавливается как полный комплект элементов, необходимых для обрамления проема 2. Инженерная проработка всех элементов системы позволяет обрамлять стандартный проем в течение одного часа. 3. Наличие замковых элементов на изделиях системы позволяет производить установку без использования герметизирующих составов. Это в свою очередь позволяет разбирать и собирать систему снова множество раз. 4. Применение в системе наличников и угловых крышек позволяет получать полностью законченное обрамление проема 5. Толщина стенок изделий, а также выполнение наличника хотя бы из двух слоев 18, 19 пластика с воздушным промежутком между ними, связанных хотя бы одним поперечным упором 20 позволяет системе выдерживать удары. 6. Предпочтительное применение для изготовления заявленных изделий первичного сырья обеспечивает гигиеническую безопасность. Первичное сырье - это смесь компонентов впервые перерабатывающихся в пластическую массу. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Система отделки оконного или дверного проема, включающая в себя хотя бы один стартовый профиль, хотя бы одну откосную панель и хотя бы по две защелки на каждую сторону указанного проема, причем каждый стартовый профиль выполнен для установки в нем одного продольного торца соответствующей откосной панели для формирования внутреннего угла примыкания к оконному или дверному блоку, установленному в указанном соответствующем проеме,часть указанного стартового профиля предназначена для крепления к указанному оконному или дверному блоку, а второй продольный торец откосной панели выполнен с хотя бы с первым замковым устройством для соединения с защелкой для формирования узла примыкания откосной панели с внешним углом стены проема, отличающаяся тем,что каждый стартовый профиль выполнен с П-образным поперечным сечением по всей его длине, наружная поверхность верхней перекладины П-образного стартового профиля выполнена с прижимным элементом в форме клюва, для 5 обеспечения контакта с указанным оконным или дверным блоком без образования щелей и зазоров, а защелка выполнена с Г-образным поперечным сечением по всей ее длине, короткая полка указанной защелки предназначена для размещения в первом замковом устройстве второго торца откосной панели, а длинная полка предназначена для размещения на внешнем углу стены указанного оконного или дверного проема, причем система снабжена хотя бы одним наличником, выполненным по всей его длине хотя бы с одним первым элементом зацепления на его краю и со вторыми элементами зацепления на внутренней стороне наличника по всей его длине, при этом хотя бы указанный второй продольный торец откосной панели выполнен со вторым замковым устройством для захвата первого элемента зацепления наличника,а наружная поверхность защелки по всей ее длине выполнена с двумя встречно размещенными замковыми устройствами для захвата вторых элементов зацепления наличника. 2. Система по п.1, отличающаяся тем, что наличник выполнен в виде плоской удлиненной детали, края которой по всей длине изогнуты в целом под прямым углом к указанной детали с образованием боковин наличника, края которых загнуты встречно в виде крючка со стреловидным наконечником, образуя таким образом первый элемент зацепления, а второе замковое устройство откосной панели, вторые элементы зацепления наличника и замковые устройства защелки выполнены каждое в виде крючка со стреловидным наконечником. 3. Система по п.1, отличающаяся тем, что снабжена хотя бы одной крышкой угловой,выполненной в виде плоской в целом квадратной конструкции, длина стороны которой совпадает с поперечным сечением наличника, края двух смежных сторон которой изогнуты в целом под прямым углом к указанной плоской в целом квадратной конструкции с образованием боковин,участок соединения двух вторых смежных сторон изогнут в целом под прямым углом к указанной плоской в целом квадратной конструкции с образованием упора, а на внутренней стороне указанной плоской в целом квадратной конструкции выполнены элементы зацепления в виде крючков со стреловидным наконечником, причем указанные элементы зацепления установлены попарно встречно для зацепления с замковыми устройствами двух защелок установленных подпрямым углом. 4. Система по п.2, отличающаяся тем, что плоская удлиненная деталь наличника выполнена хотя бы из двух слоев с воздушным промежутком между ними, связанных хотя бы одним поперечным упором. 5. Система отделки оконных или дверных проемов, включающая в себя наличник и хотя бы по две защелки на каждую сторону указанного проема для формирования узлов примыкания с внешним углом стены проема, отличающаяся тем, что каждый наличник выполнен по всей его длине хотя бы с одним первым элементом зацепления на его краю и со вторыми элементами зацепления на внутренней стороне наличника по всей его длине,причем наружная поверхность каждой защелки по всей ее длине выполнена с двумя встречно размещенными замковыми устройствами для захвата вторых элементов зацепления наличника. 6. Система по п.5, отличающаяся тем, что наличник выполнен в виде плоской удлиненной детали, края которой по всей длине изогнуты в целом под прямым углом к указанной детали с образованием боковин наличника, а вторые элементы зацепления наличника и замковые устройства защелки выполнены каждое в виде крючка со стреловидным наконечником. 7. Система по п.5, отличающаяся тем, что снабжена хотя бы одной крышкой угловой,выполненной в виде плоской в целом квадратной конструкции, длина стороны которой совпадает с поперечным сечением наличника, края двух смежных сторон которой изогнуты в целом под прямым углом к указанной плоской в целом квадратной конструкции с образованием боковин,участок соединения двух вторых смежных сторон изогнут в целом под прямым углом к указанной плоской в целом квадратной конструкции с образованием упора, а на внутренней стороне указанной плоской в целом квадратной конструкции выполнены элементы зацепления в виде крючков со стреловидным наконечником, причем указанные элементы зацепления установлены попарно встречно для зацепления с замковыми устройствами двух защелок установленных под прямым углом. 8. Система по п.6, отличающаяся тем, что плоская удлиненная деталь наличника выполнена хотя бы из двух слоев с воздушным промежутком между ними, связанных хотя бы одним поперечным упором.
