Средство создания репера и способ его создания

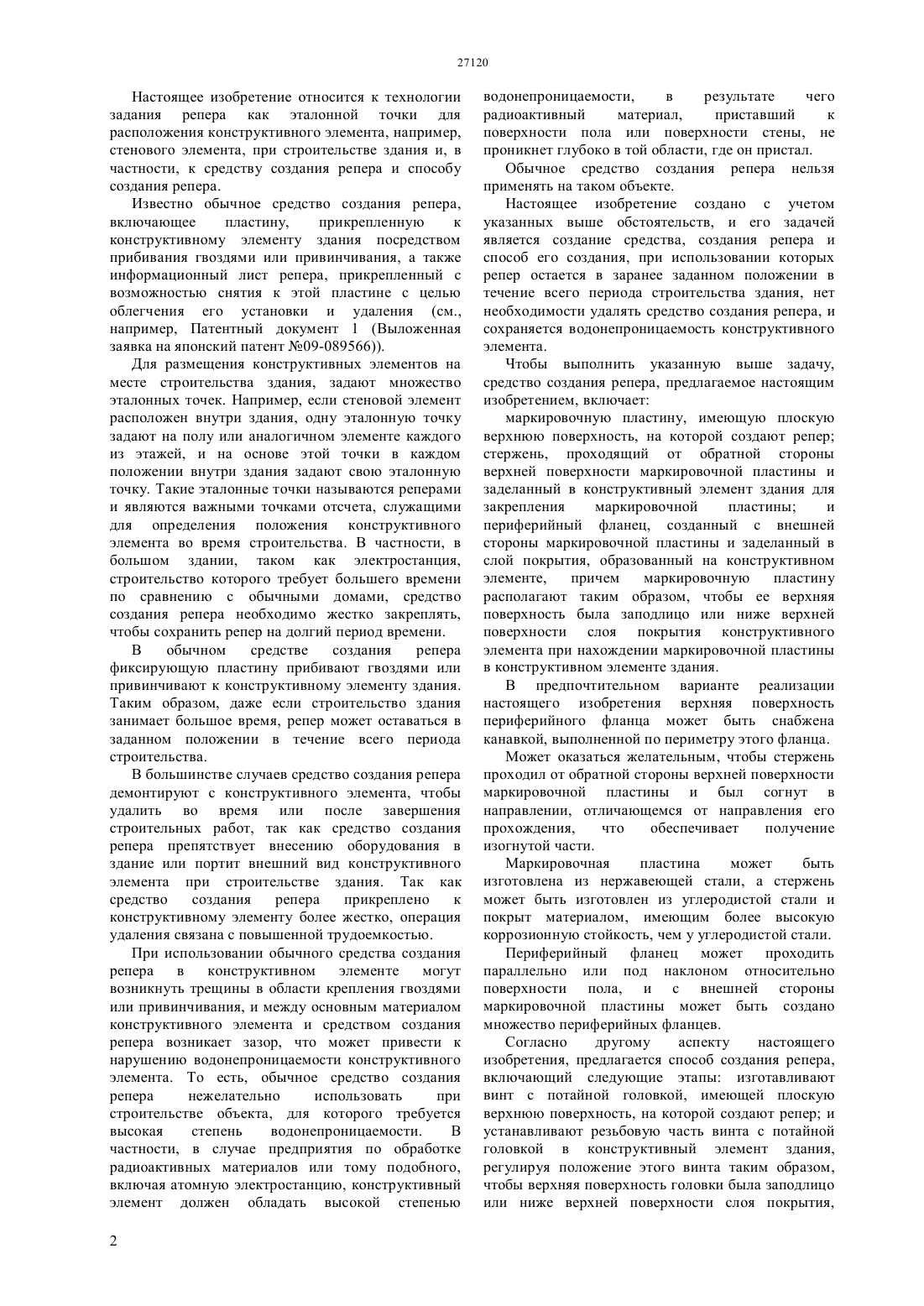

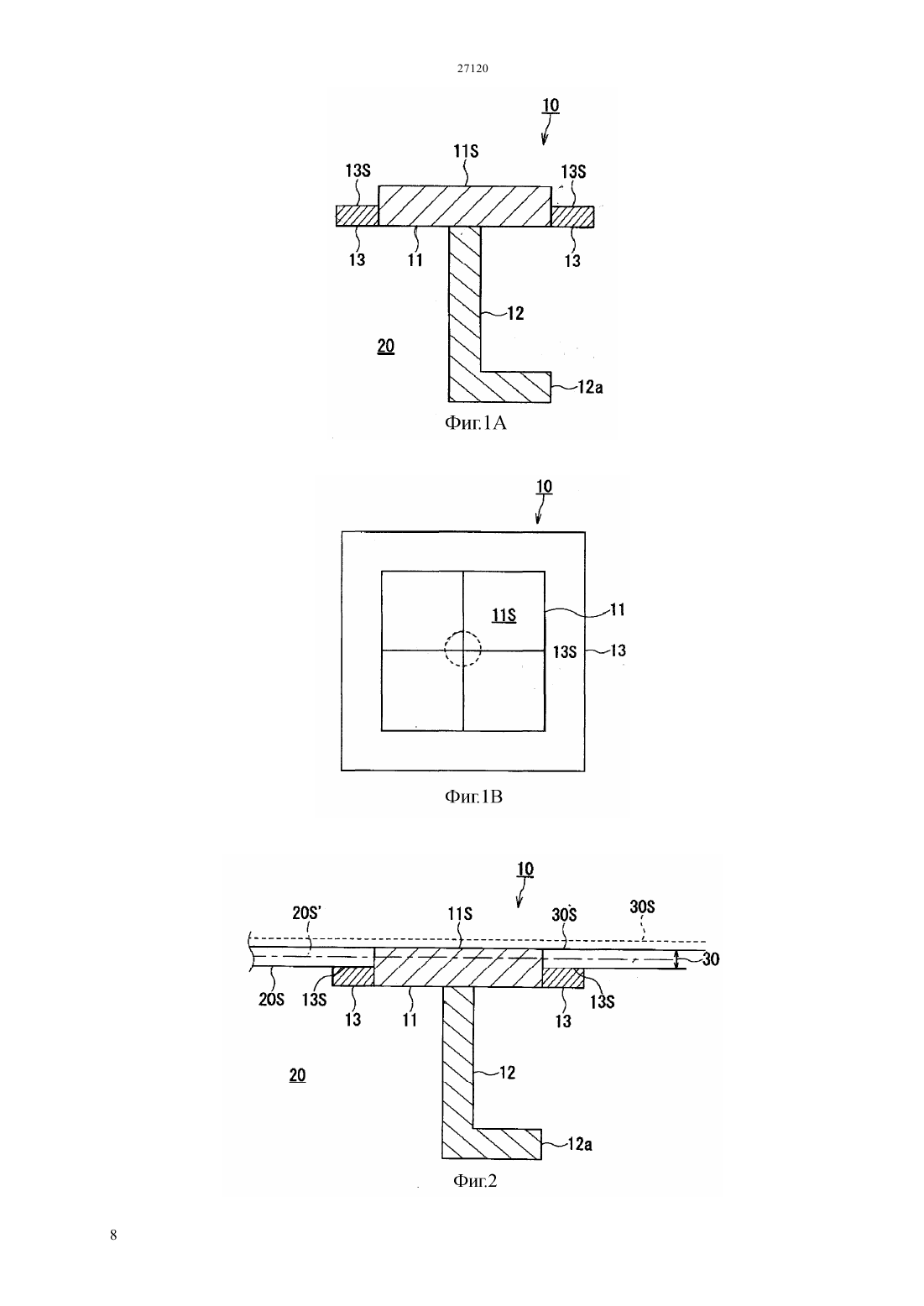

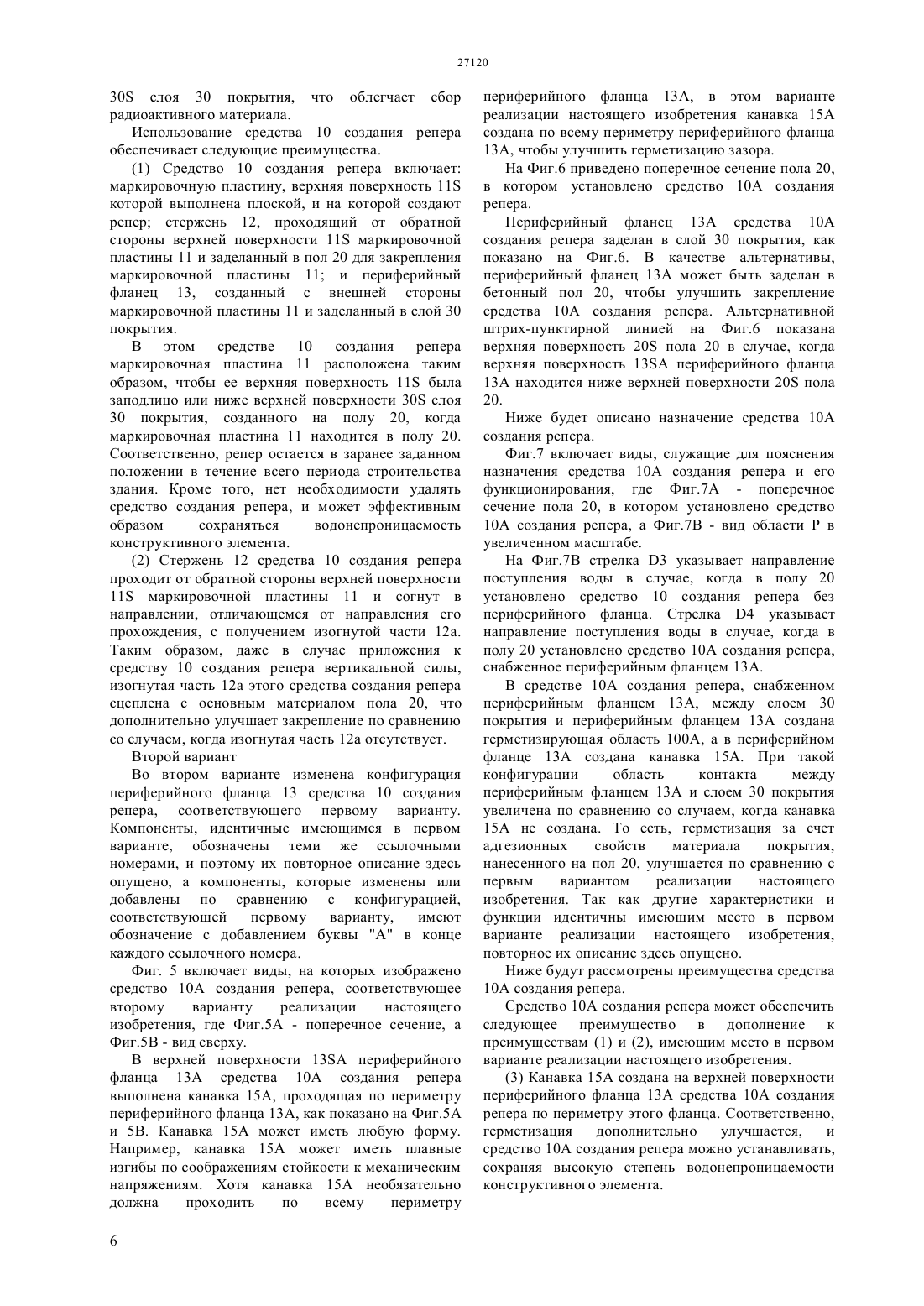

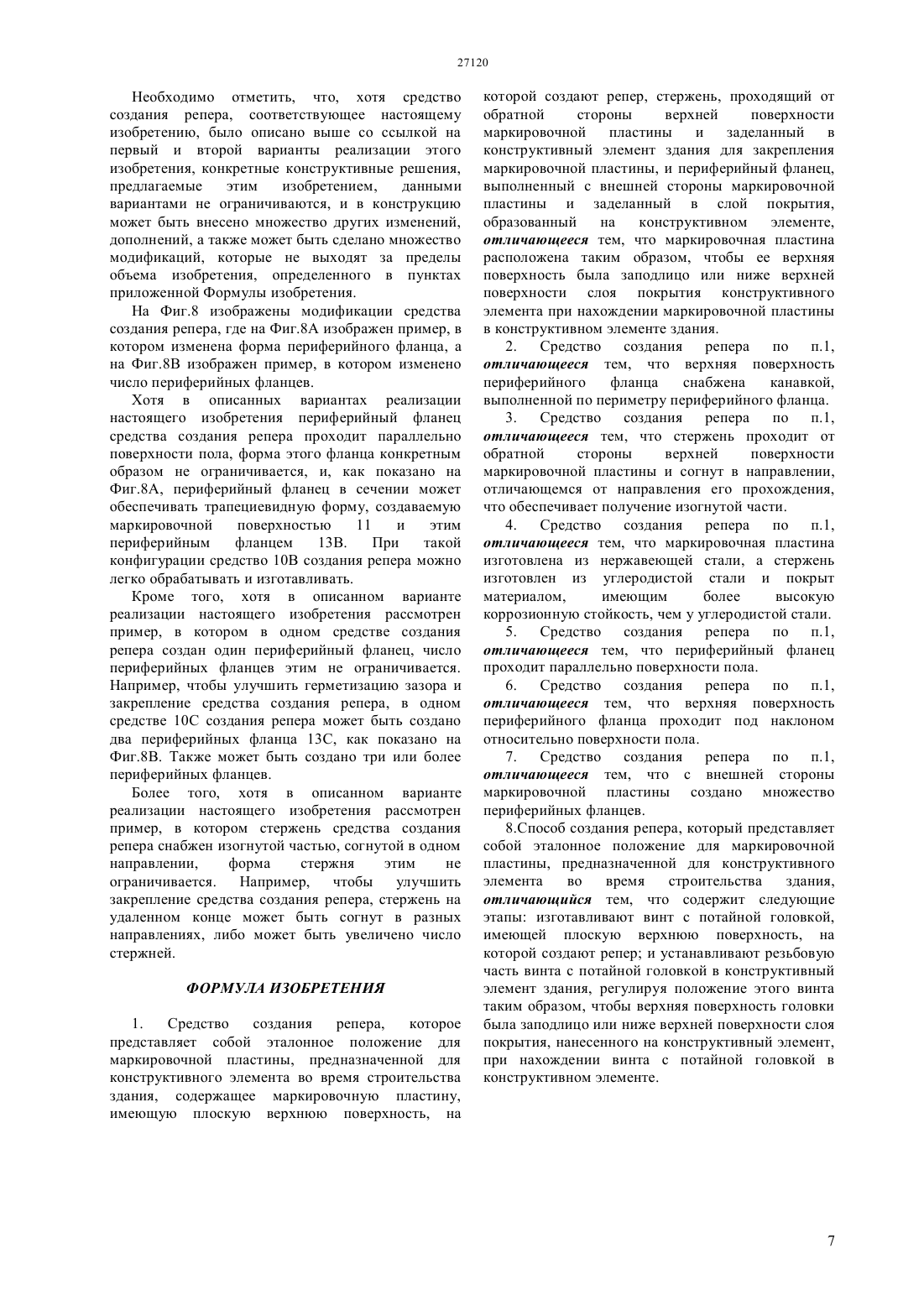

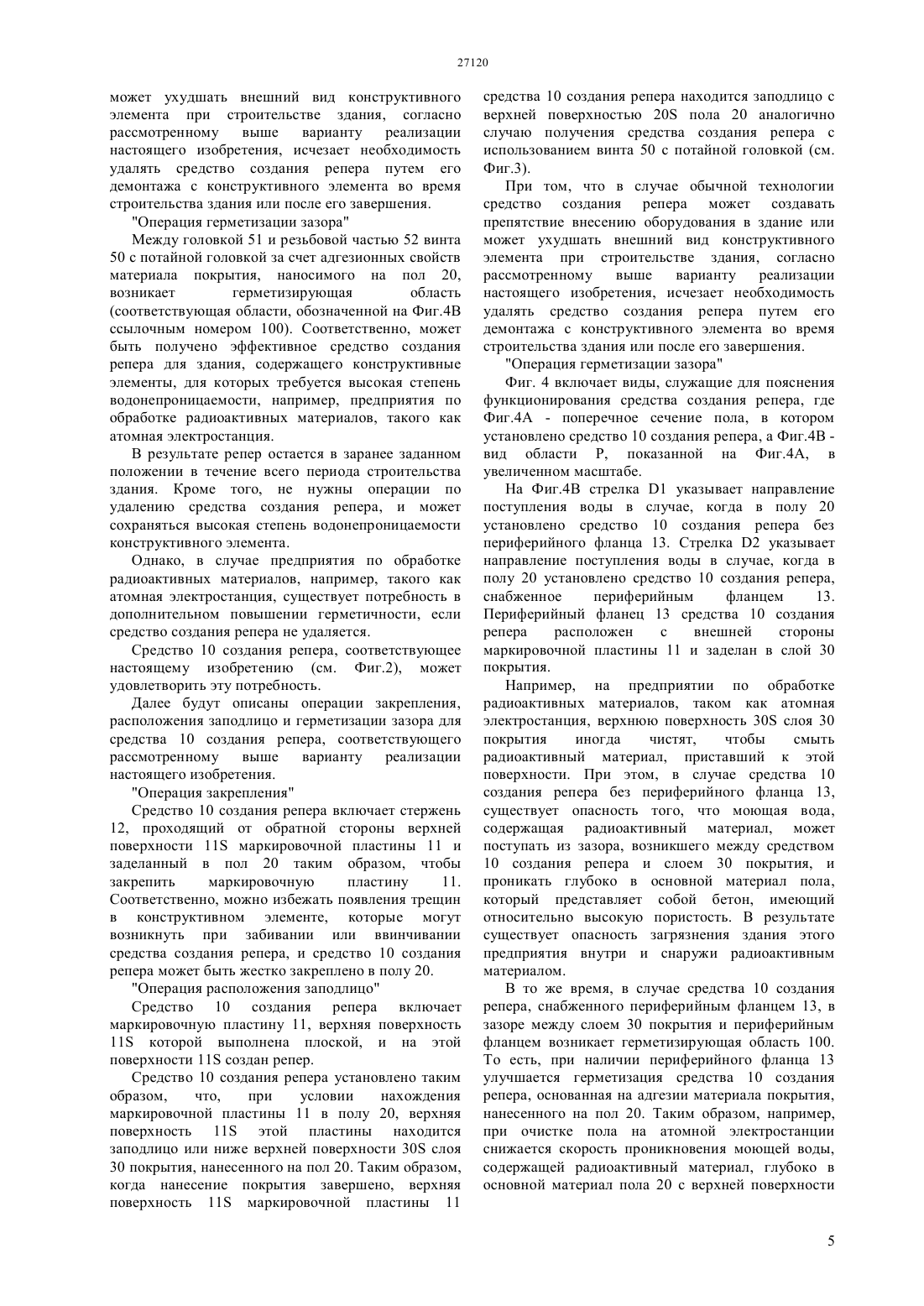

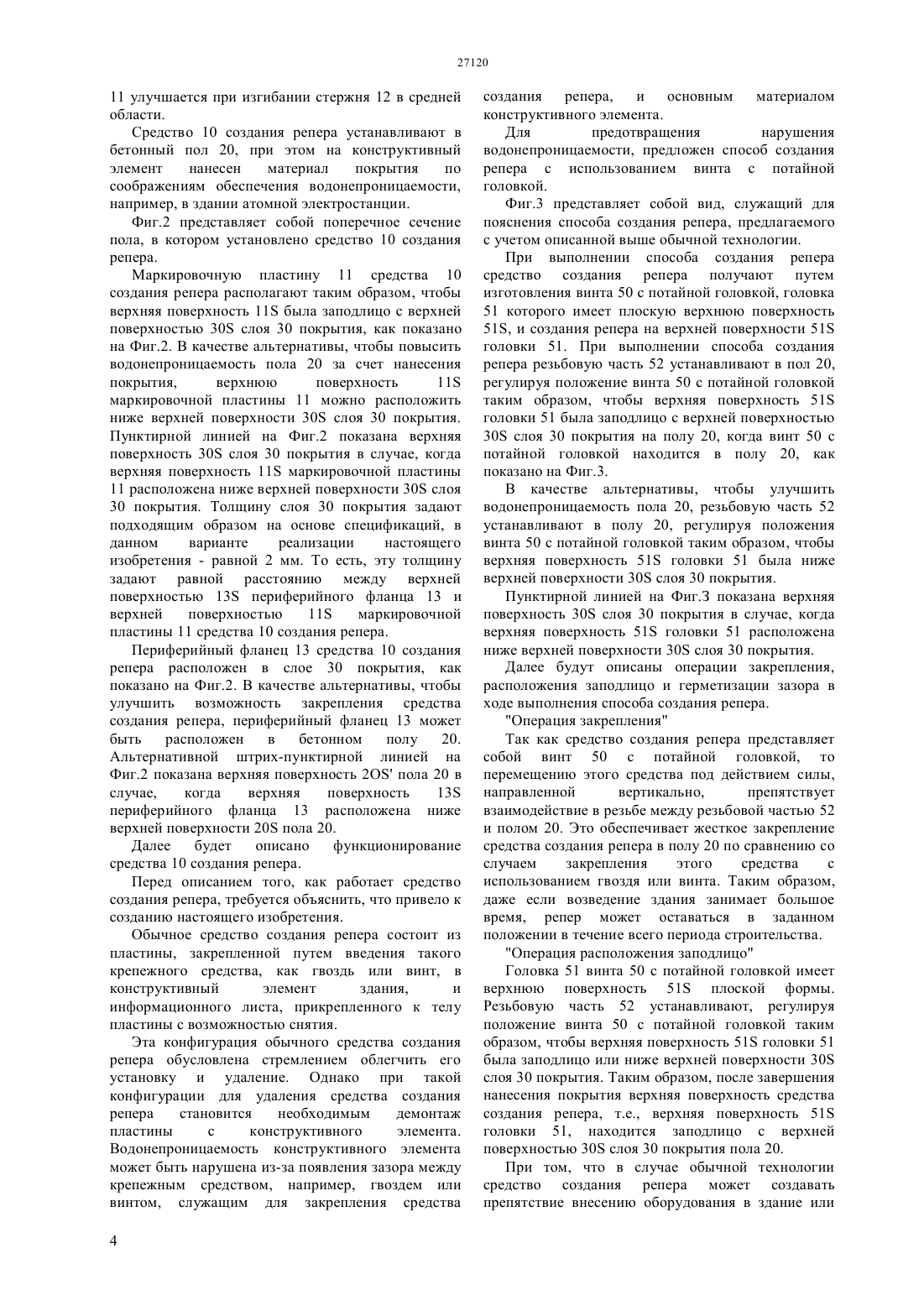

(51) 01 15/02 (2006.01) 04 21/18 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Средство создания репера включает маркировочную пластину, имеющую плоскую верхнюю поверхность, что позволяет создавать репер на этой верхней поверхности, стержень,проходящий от обратной стороны верхней поверхности маркировочной пластины и заделанный в конструктивный элемент, например,пол здания, для закрепления маркировочной пластины, и периферийный фланец, созданный с внешней стороны маркировочной пластины и заделанный в слой покрытия, нанесенный на конструктивный элемент. Маркировочную пластину располагают таким образом, чтобы верхняя поверхность была заподлицо или ниже верхней поверхности слоя покрытия, созданного на конструктивном элементе, когда маркировочная пластина находится в конструктивном элементе здания.(73) ТОСИБА ПЛАНТ СИСТЕМЗ ЭНД СЕРВИСИЗ КОРПОРЕЙШН(54) СРЕДСТВО СОЗДАНИЯ РЕПЕРА И СПОСОБ ЕГО СОЗДАНИЯ Настоящее изобретение относится к технологии задания репера как эталонной точки для расположения конструктивного элемента, например,стенового элемента, при строительстве здания и, в частности, к средству создания репера и способу создания репера. Известно обычное средство создания репера,включающее пластину,прикрепленную к конструктивному элементу здания посредством прибивания гвоздями или привинчивания, а также информационный лист репера, прикрепленный с возможностью снятия к этой пластине с целью облегчения его установки и удаления (см.,например, Патентный документ 1 (Выложенная заявка на японский патент 09-089566. Для размещения конструктивных элементов на месте строительства здания, задают множество эталонных точек. Например, если стеновой элемент расположен внутри здания, одну эталонную точку задают на полу или аналогичном элементе каждого из этажей, и на основе этой точки в каждом положении внутри здания задают свою эталонную точку. Такие эталонные точки называются реперами и являются важными точками отсчета, служащими для определения положения конструктивного элемента во время строительства. В частности, в большом здании, таком как электростанция,строительство которого требует большего времени по сравнению с обычными домами, средство создания репера необходимо жестко закреплять,чтобы сохранить репер на долгий период времени. В обычном средстве создания репера фиксирующую пластину прибивают гвоздями или привинчивают к конструктивному элементу здания. Таким образом, даже если строительство здания занимает большое время, репер может оставаться в заданном положении в течение всего периода строительства. В большинстве случаев средство создания репера демонтируют с конструктивного элемента, чтобы удалить во время или после завершения строительных работ, так как средство создания репера препятствует внесению оборудования в здание или портит внешний вид конструктивного элемента при строительстве здания. Так как средство создания репера прикреплено к конструктивному элементу более жестко, операция удаления связана с повышенной трудоемкостью. При использовании обычного средства создания репера в конструктивном элементе могут возникнуть трещины в области крепления гвоздями или привинчивания, и между основным материалом конструктивного элемента и средством создания репера возникает зазор, что может привести к нарушению водонепроницаемости конструктивного элемента. То есть, обычное средство создания репера нежелательно использовать при строительстве объекта, для которого требуется высокая степень водонепроницаемости. В частности, в случае предприятия по обработке радиоактивных материалов или тому подобного,включая атомную электростанцию, конструктивный элемент должен обладать высокой степенью 2 водонепроницаемости,в результате чего радиоактивный материал,приставший к поверхности пола или поверхности стены, не проникнет глубоко в той области, где он пристал. Обычное средство создания репера нельзя применять на таком объекте. Настоящее изобретение создано с учетом указанных выше обстоятельств, и его задачей является создание средства, создания репера и способ его создания, при использовании которых репер остается в заранее заданном положении в течение всего периода строительства здания, нет необходимости удалять средство создания репера, и сохраняется водонепроницаемость конструктивного элемента. Чтобы выполнить указанную выше задачу,средство создания репера, предлагаемое настоящим изобретением, включает маркировочную пластину, имеющую плоскую верхнюю поверхность, на которой создают репер стержень, проходящий от обратной стороны верхней поверхности маркировочной пластины и заделанный в конструктивный элемент здания для закрепления маркировочной пластины и периферийный фланец, созданный с внешней стороны маркировочной пластины и заделанный в слой покрытия, образованный на конструктивном элементе,причем маркировочную пластину располагают таким образом, чтобы ее верхняя поверхность была заподлицо или ниже верхней поверхности слоя покрытия конструктивного элемента при нахождении маркировочной пластины в конструктивном элементе здания. В предпочтительном варианте реализации настоящего изобретения верхняя поверхность периферийного фланца может быть снабжена канавкой, выполненной по периметру этого фланца. Может оказаться желательным, чтобы стержень проходил от обратной стороны верхней поверхности маркировочной пластины и был согнут в направлении, отличающемся от направления его прохождения,что обеспечивает получение изогнутой части. Маркировочная пластина может быть изготовлена из нержавеющей стали, а стержень может быть изготовлен из углеродистой стали и покрыт материалом, имеющим более высокую коррозионную стойкость, чем у углеродистой стали. Периферийный фланец может проходить параллельно или под наклоном относительно поверхности пола, и с внешней стороны маркировочной пластины может быть создано множество периферийных фланцев. Согласно другому аспекту настоящего изобретения, предлагается способ создания репера,включающий следующие этапы изготавливают винт с потайной головкой, имеющей плоскую верхнюю поверхность, на которой создают репер и устанавливают резьбовую часть винта с потайной головкой в конструктивный элемент здания,регулируя положение этого винта таким образом,чтобы верхняя поверхность головки была заподлицо или ниже верхней поверхности слоя покрытия, 27120 нанесенного на конструктивный элемент, при нахождении винта с потайной головкой в конструктивном элементе. Согласно настоящему изобретению, репер остается в заранее заданном положении в течение всего периода строительства здания,нет необходимости удалять средство создания репера, а также может сохраняться водонепроницаемость конструктивного элемента. Сущность изобретения поясняется на чертежах,где На Фиг.1 изображено средство создания репера,соответствующее первому варианту реализации настоящего изобретения, где Фиг.1 А - поперечное сечение, а Фиг.1 Ввид сверху. Фиг.2 - поперечное сечение пола, в котором установлено средство создания репера. Фиг.3 - вид, служащий для пояснения способа создания репера, предлагаемого с учетом проблем,связанных с известным уровнем техники. Фиг.4 - вид, служащий для пояснения функционирования средства создания репера, где Фиг.4 А - поперечное сечение пола, в котором установлено средство создания репера, а Фиг.4 В вид области Р, показанной на Фиг.4 А, в увеличенном масштабе. На Фиг.5 изображено средство создания репера,соответствующее второму варианту реализации настоящего изобретения, где Фиг.5 А - поперечное сечение, а Фиг.5 В - вид сверху. Фиг.6 - поперечное сечение пола, в котором установлено средство создания репера. Фиг.7 - вид, служащий для пояснения функционирования средства создания репера, где Фиг.7 А - поперечное сечение пола, в котором установлено средство создания репера, а Фиг.7 В вид области Р, показанной на Фиг.7 А, в увеличенном масштабе. На Фиг.8 изображены модификации средства создания репера, где на Фиг.8 А изображен пример, в котором изменена форма периферийного фланца, а на Фиг.8 В изображен пример, в котором изменено число периферийных фланцев. Ниже со ссылкой на сопровождающие чертежи будут описаны варианты средства создания репера,соответствующего настоящему изобретению. Первый вариант Фиг.1 А - Фиг.1 В представляют собой виды,иллюстрирующие средство 10 создания репера,соответствующее первому варианту реализации настоящего изобретения. Средство 10 создания репера, соответствующее данному варианту, включает маркировочную пластину 11, стержень 12 и периферийный фланец 13, как показано на Фиг.1 А. Маркировочная пластина 11 средства 10 создания репера представляет собой элемент для размещения репера и используется для создания эталонной точки во время строительства здания. Репер, содержащий такую информацию, как реальное измеренное значение относительно эталонного уровня,направляющая линия,указывающая расстояние от базовой линии, и размеры, создают на верхней поверхности 11 маркировочной пластины 11. Фиг.1 В представляет собой вид сверху репера в упрощенной форме. Маркировочная пластина 11 представляет собой пластину из нержавеющей стали в виде квадрата со стороной 50 мм. Верхняя поверхность 11 выполнена плоской. Форму других частей маркировочной пластины 11, помимо верхней поверхности 11, задают в соответствии с конструкторскими спецификациями. Хотя материал для маркировочной пластины 11 любым конкретным типом не ограничивается, когда маркировочная пластина 11 изготовлена из нержавеющей стали,эта пластина имеет превосходную коррозионную стойкость и существенно увеличенный срок службы в качестве места для размещения репера. Периферийный фланец 13 средства 10 создания репера выполняет функцию уплотнения,заключающуюся в герметизации зазора,возникающего между средством 10 создания репера,установленным в конструктивном элементе,например, полу, и основным материалом этого конструктивного элемента. Периферийный фланец 13 установлен таким образом, чтобы он проходил с внешней стороны маркировочной пластины 11 по всему ее периметру, как показано на Фиг.1 В. Периферийный фланец 13 во время процесса производства изготавливается как единое целое с маркировочной пластиной 11. Периферийный фланец 13 имеет габарит 70 мм, и установлен таким образом, чтобы он выступал на 10 мм с каждой стороны маркировочной пластины 11. Хотя форма и размер периферийного фланца 13 средства 10 создания репера конкретным образом не ограничиваются, этот фланец установлен таким образом, чтобы он проходил с внешней стороны маркировочной пластины 11 по всему ее периметру с целью обеспечения герметичности. Расстояние от верхней поверхности 13 периферийного фланца 13 до верхней поверхности 11 маркировочной пластины 11 задано равным 2 мм. Расстояние соответствующим образом задается, исходя из толщины материала покрытия,нанесенного на конструктивный элемент, к которому прикреплено средство 10 создания репера. Стержень 12 средства 10 создания репера проходит от обратной стороны верхней поверхности 11 (нижней поверхности, расположенной напротив верхней поверхности), на которой создан репер на маркировочной пластине 11, и заделан в пол для закрепления этой пластины 11. Стержень 12 изготовлен из круглого прутка диаметром 8 мм из углеродистой стали. Стержень 12 также может быть покрыт материалом, имеющим коррозионную стойкость, превышающую коррозионную стойкость углеродистой стали. Стержень 12 включает изогнутую часть 12 а,согнутую в направлении, отличающемся от направления прохождения, в средней области, как показано на Фиг.1 А. Размеры и форма стержня 12 конкретным образом не ограничиваются. Возможность закрепления маркировочной пластины 3 11 улучшается при изгибании стержня 12 в средней области. Средство 10 создания репера устанавливают в бетонный пол 20, при этом на конструктивный элемент нанесен материал покрытия по соображениям обеспечения водонепроницаемости,например, в здании атомной электростанции. Фиг.2 представляет собой поперечное сечение пола, в котором установлено средство 10 создания репера. Маркировочную пластину 11 средства 10 создания репера располагают таким образом, чтобы верхняя поверхность 11 была заподлицо с верхней поверхностью 30 слоя 30 покрытия, как показано на Фиг.2. В качестве альтернативы, чтобы повысить водонепроницаемость пола 20 за счет нанесения покрытия,верхнюю поверхность 11 маркировочной пластины 11 можно расположить ниже верхней поверхности 30 слоя 30 покрытия. Пунктирной линией на Фиг.2 показана верхняя поверхность 30 слоя 30 покрытия в случае, когда верхняя поверхность 11 маркировочной пластины 11 расположена ниже верхней поверхности 30 слоя 30 покрытия. Толщину слоя 30 покрытия задают подходящим образом на основе спецификаций, в данном варианте реализации настоящего изобретения - равной 2 мм. То есть, эту толщину задают равной расстоянию между верхней поверхностью 13 периферийного фланца 13 и верхней поверхностью 11 маркировочной пластины 11 средства 10 создания репера. Периферийный фланец 13 средства 10 создания репера расположен в слое 30 покрытия, как показано на Фиг.2. В качестве альтернативы, чтобы улучшить возможность закрепления средства создания репера, периферийный фланец 13 может быть расположен в бетонном полу 20. Альтернативной штрих-пунктирной линией на Фиг.2 показана верхняя поверхность 2 пола 20 в случае,когда верхняя поверхность 13 периферийного фланца 13 расположена ниже верхней поверхности 20 пола 20. Далее будет описано функционирование средства 10 создания репера. Перед описанием того, как работает средство создания репера, требуется объяснить, что привело к созданию настоящего изобретения. Обычное средство создания репера состоит из пластины, закрепленной путем введения такого крепежного средства, как гвоздь или винт, в конструктивный элемент здания,и информационного листа, прикрепленного к телу пластины с возможностью снятия. Эта конфигурация обычного средства создания репера обусловлена стремлением облегчить его установку и удаление. Однако при такой конфигурации для удаления средства создания репера становится необходимым демонтаж пластины с конструктивного элемента. Водонепроницаемость конструктивного элемента может быть нарушена из-за появления зазора между крепежным средством, например, гвоздем или винтом, служащим для закрепления средства 4 создания репера, и основным материалом конструктивного элемента. Для предотвращения нарушения водонепроницаемости, предложен способ создания репера с использованием винта с потайной головкой. Фиг.3 представляет собой вид, служащий для пояснения способа создания репера, предлагаемого с учетом описанной выше обычной технологии. При выполнении способа создания репера средство создания репера получают путем изготовления винта 50 с потайной головкой, головка 51 которого имеет плоскую верхнюю поверхность 51, и создания репера на верхней поверхности 51 головки 51. При выполнении способа создания репера резьбовую часть 52 устанавливают в пол 20,регулируя положение винта 50 с потайной головкой таким образом, чтобы верхняя поверхность 51 головки 51 была заподлицо с верхней поверхностью 30 слоя 30 покрытия на полу 20, когда винт 50 с потайной головкой находится в полу 20, как показано на Фиг.3. В качестве альтернативы, чтобы улучшить водонепроницаемость пола 20, резьбовую часть 52 устанавливают в полу 20, регулируя положения винта 50 с потайной головкой таким образом, чтобы верхняя поверхность 51 головки 51 была ниже верхней поверхности 30 слоя 30 покрытия. Пунктирной линией на Фиг.З показана верхняя поверхность 30 слоя 30 покрытия в случае, когда верхняя поверхность 51 головки 51 расположена ниже верхней поверхности 30 слоя 30 покрытия. Далее будут описаны операции закрепления,расположения заподлицо и герметизации зазора в ходе выполнения способа создания репера. Операция закрепления Так как средство создания репера представляет собой винт 50 с потайной головкой, то перемещению этого средства под действием силы,направленной вертикально,препятствует взаимодействие в резьбе между резьбовой частью 52 и полом 20. Это обеспечивает жесткое закрепление средства создания репера в полу 20 по сравнению со случаем закрепления этого средства с использованием гвоздя или винта. Таким образом,даже если возведение здания занимает большое время, репер может оставаться в заданном положении в течение всего периода строительства. Операция расположения заподлицо Головка 51 винта 50 с потайной головкой имеет верхнюю поверхность 51 плоской формы. Резьбовую часть 52 устанавливают, регулируя положение винта 50 с потайной головкой таким образом, чтобы верхняя поверхность 51 головки 51 была заподлицо или ниже верхней поверхности 30 слоя 30 покрытия. Таким образом, после завершения нанесения покрытия верхняя поверхность средства создания репера, т.е., верхняя поверхность 51 головки 51, находится заподлицо с верхней поверхностью 30 слоя 30 покрытия пола 20. При том, что в случае обычной технологии средство создания репера может создавать препятствие внесению оборудования в здание или может ухудшать внешний вид конструктивного элемента при строительстве здания, согласно рассмотренному выше варианту реализации настоящего изобретения, исчезает необходимость удалять средство создания репера путем его демонтажа с конструктивного элемента во время строительства здания или после его завершения. Операция герметизации зазора Между головкой 51 и резьбовой частью 52 винта 50 с потайной головкой за счет адгезионных свойств материала покрытия, наносимого на пол 20,возникает герметизирующая область(соответствующая области, обозначенной на Фиг.4 В ссылочным номером 100). Соответственно, может быть получено эффективное средство создания репера для здания, содержащего конструктивные элементы, для которых требуется высокая степень водонепроницаемости, например, предприятия по обработке радиоактивных материалов, такого как атомная электростанция. В результате репер остается в заранее заданном положении в течение всего периода строительства здания. Кроме того, не нужны операции по удалению средства создания репера, и может сохраняться высокая степень водонепроницаемости конструктивного элемента. Однако, в случае предприятия по обработке радиоактивных материалов, например, такого как атомная электростанция, существует потребность в дополнительном повышении герметичности, если средство создания репера не удаляется. Средство 10 создания репера, соответствующее настоящему изобретению (см. Фиг.2), может удовлетворить эту потребность. Далее будут описаны операции закрепления,расположения заподлицо и герметизации зазора для средства 10 создания репера, соответствующего рассмотренному выше варианту реализации настоящего изобретения. Операция закрепления Средство 10 создания репера включает стержень 12, проходящий от обратной стороны верхней поверхности 11 маркировочной пластины 11 и заделанный в пол 20 таким образом, чтобы закрепить маркировочную пластину 11. Соответственно, можно избежать появления трещин в конструктивном элементе, которые могут возникнуть при забивании или ввинчивании средства создания репера, и средство 10 создания репера может быть жестко закреплено в полу 20. Операция расположения заподлицо Средство 10 создания репера включает маркировочную пластину 11, верхняя поверхность 11 которой выполнена плоской, и на этой поверхности 11 создан репер. Средство 10 создания репера установлено таким образом,что,при условии нахождения маркировочной пластины 11 в полу 20, верхняя поверхность 11 этой пластины находится заподлицо или ниже верхней поверхности 30 слоя 30 покрытия, нанесенного на пол 20. Таким образом,когда нанесение покрытия завершено, верхняя поверхность 11 маркировочной пластины 11 средства 10 создания репера находится заподлицо с верхней поверхностью 20 пола 20 аналогично случаю получения средства создания репера с использованием винта 50 с потайной головкой (см. Фиг.3). При том, что в случае обычной технологии средство создания репера может создавать препятствие внесению оборудования в здание или может ухудшать внешний вид конструктивного элемента при строительстве здания, согласно рассмотренному выше варианту реализации настоящего изобретения, исчезает необходимость удалять средство создания репера путем его демонтажа с конструктивного элемента во время строительства здания или после его завершения. Операция герметизации зазора Фиг. 4 включает виды, служащие для пояснения функционирования средства создания репера, где Фиг.4 А - поперечное сечение пола, в котором установлено средство 10 создания репера, а Фиг.4 В вид области Р, показанной на Фиг.4 А, в увеличенном масштабе. На Фиг.4 В стрелка 1 указывает направление поступления воды в случае, когда в полу 20 установлено средство 10 создания репера без периферийного фланца 13. Стрелка 2 указывает направление поступления воды в случае, когда в полу 20 установлено средство 10 создания репера,снабженное периферийным фланцем 13. Периферийный фланец 13 средства 10 создания репера расположен с внешней стороны маркировочной пластины 11 и заделан в слой 30 покрытия. Например, на предприятии по обработке радиоактивных материалов, таком как атомная электростанция, верхнюю поверхность 30 слоя 30 покрытия иногда чистят,чтобы смыть радиоактивный материал, приставший к этой поверхности. При этом, в случае средства 10 создания репера без периферийного фланца 13,существует опасность того, что моющая вода,содержащая радиоактивный материал, может поступать из зазора, возникшего между средством 10 создания репера и слоем 30 покрытия, и проникать глубоко в основной материал пола,который представляет собой бетон, имеющий относительно высокую пористость. В результате существует опасность загрязнения здания этого предприятия внутри и снаружи радиоактивным материалом. В то же время, в случае средства 10 создания репера, снабженного периферийным фланцем 13, в зазоре между слоем 30 покрытия и периферийным фланцем возникает герметизирующая область 100. То есть, при наличии периферийного фланца 13 улучшается герметизация средства 10 создания репера, основанная на адгезии материала покрытия,нанесенного на пол 20. Таким образом, например,при очистке пола на атомной электростанции снижается скорость проникновения моющей воды,содержащей радиоактивный материал, глубоко в основной материал пола 20 с верхней поверхности 30 слоя 30 покрытия, что облегчает сбор радиоактивного материала. Использование средства 10 создания репера обеспечивает следующие преимущества.(1) Средство 10 создания репера включает маркировочную пластину, верхняя поверхность 11 которой выполнена плоской, и на которой создают репер стержень 12, проходящий от обратной стороны верхней поверхности 11 маркировочной пластины 11 и заделанный в пол 20 для закрепления маркировочной пластины 11 и периферийный фланец 13, созданный с внешней стороны маркировочной пластины 11 и заделанный в слой 30 покрытия. В этом средстве 10 создания репера маркировочная пластина 11 расположена таким образом, чтобы ее верхняя поверхность 11 была заподлицо или ниже верхней поверхности 30 слоя 30 покрытия, созданного на полу 20, когда маркировочная пластина 11 находится в полу 20. Соответственно, репер остается в заранее заданном положении в течение всего периода строительства здания. Кроме того, нет необходимости удалять средство создания репера, и может эффективным образом сохраняться водонепроницаемость конструктивного элемента.(2) Стержень 12 средства 10 создания репера проходит от обратной стороны верхней поверхности 11 маркировочной пластины 11 и согнут в направлении, отличающемся от направления его прохождения, с получением изогнутой части 12 а. Таким образом, даже в случае приложения к средству 10 создания репера вертикальной силы,изогнутая часть 12 а этого средства создания репера сцеплена с основным материалом пола 20, что дополнительно улучшает закрепление по сравнению со случаем, когда изогнутая часть 12 а отсутствует. Второй вариант Во втором варианте изменена конфигурация периферийного фланца 13 средства 10 создания репера, соответствующего первому варианту. Компоненты, идентичные имеющимся в первом варианте, обозначены теми же ссылочными номерами, и поэтому их повторное описание здесь опущено, а компоненты, которые изменены или добавлены по сравнению с конфигурацией,соответствующей первому варианту,имеют обозначение с добавлением буквы А в конце каждого ссылочного номера. Фиг. 5 включает виды, на которых изображено средство 10 А создания репера, соответствующее второму варианту реализации настоящего изобретения, где Фиг.5 А - поперечное сечение, а Фиг.5 В - вид сверху. В верхней поверхности 13 периферийного фланца 13 А средства 10 А создания репера выполнена канавка 15 А, проходящая по периметру периферийного фланца 13 А, как показано на Фиг.5 А и 5 В. Канавка 15 А может иметь любую форму. Например, канавка 15 А может иметь плавные изгибы по соображениям стойкости к механическим напряжениям. Хотя канавка 15 А необязательно должна проходить по всему периметру 6 периферийного фланца 13 А, в этом варианте реализации настоящего изобретения канавка 15 А создана по всему периметру периферийного фланца 13 А, чтобы улучшить герметизацию зазора. На Фиг.6 приведено поперечное сечение пола 20,в котором установлено средство 10 А создания репера. Периферийный фланец 13 А средства 10 А создания репера заделан в слой 30 покрытия, как показано на Фиг.6. В качестве альтернативы,периферийный фланец 13 А может быть заделан в бетонный пол 20, чтобы улучшить закрепление средства 10 А создания репера. Альтернативной штрих-пунктирной линией на Фиг.6 показана верхняя поверхность 20 пола 20 в случае, когда верхняя поверхность 13 периферийного фланца 13 А находится ниже верхней поверхности 20 пола 20. Ниже будет описано назначение средства 10 А создания репера. Фиг.7 включает виды, служащие для пояснения назначения средства 10 А создания репера и его функционирования, где Фиг.7 А - поперечное сечение пола 20, в котором установлено средство 10 А создания репера, а Фиг.7 В - вид области Р в увеличенном масштабе. На Фиг.7 В стрелка 3 указывает направление поступления воды в случае, когда в полу 20 установлено средство 10 создания репера без периферийного фланца. Стрелка 4 указывает направление поступления воды в случае, когда в полу 20 установлено средство 10 А создания репера,снабженное периферийным фланцем 13 А. В средстве 10 А создания репера, снабженном периферийным фланцем 13 А, между слоем 30 покрытия и периферийным фланцем 13 А создана герметизирующая область 100 А, а в периферийном фланце 13 А создана канавка 15 А. При такой конфигурации область контакта между периферийным фланцем 13 А и слоем 30 покрытия увеличена по сравнению со случаем, когда канавка 15 А не создана. То есть, герметизация за счет адгезионных свойств материала покрытия,нанесенного на пол 20, улучшается по сравнению с первым вариантом реализации настоящего изобретения. Так как другие характеристики и функции идентичны имеющим место в первом варианте реализации настоящего изобретения,повторное их описание здесь опущено. Ниже будут рассмотрены преимущества средства 10 А создания репера. Средство 10 А создания репера может обеспечить следующее преимущество в дополнение к преимуществам (1) и (2), имеющим место в первом варианте реализации настоящего изобретения.(3) Канавка 15 А создана на верхней поверхности периферийного фланца 13 А средства 10 А создания репера по периметру этого фланца. Соответственно,герметизация дополнительно улучшается,и средство 10 А создания репера можно устанавливать,сохраняя высокую степень водонепроницаемости конструктивного элемента. Необходимо отметить, что, хотя средство создания репера, соответствующее настоящему изобретению, было описано выше со ссылкой на первый и второй варианты реализации этого изобретения, конкретные конструктивные решения,предлагаемые этим изобретением,данными вариантами не ограничиваются, и в конструкцию может быть внесено множество других изменений,дополнений, а также может быть сделано множество модификаций, которые не выходят за пределы объема изобретения, определенного в пунктах приложенной Формулы изобретения. На Фиг.8 изображены модификации средства создания репера, где на Фиг.8 А изображен пример, в котором изменена форма периферийного фланца, а на Фиг.8 В изображен пример, в котором изменено число периферийных фланцев. Хотя в описанных вариантах реализации настоящего изобретения периферийный фланец средства создания репера проходит параллельно поверхности пола, форма этого фланца конкретным образом не ограничивается, и, как показано на Фиг.8 А, периферийный фланец в сечении может обеспечивать трапециевидную форму, создаваемую маркировочной поверхностью 11 и этим периферийным фланцем 13 В. При такой конфигурации средство 10 В создания репера можно легко обрабатывать и изготавливать. Кроме того, хотя в описанном варианте реализации настоящего изобретения рассмотрен пример, в котором в одном средстве создания репера создан один периферийный фланец, число периферийных фланцев этим не ограничивается. Например, чтобы улучшить герметизацию зазора и закрепление средства создания репера, в одном средстве 10 С создания репера может быть создано два периферийных фланца 13 С, как показано на Фиг.8 В. Также может быть создано три или более периферийных фланцев. Более того, хотя в описанном варианте реализации настоящего изобретения рассмотрен пример, в котором стержень средства создания репера снабжен изогнутой частью, согнутой в одном направлении,форма стержня этим не ограничивается. Например, чтобы улучшить закрепление средства создания репера, стержень на удаленном конце может быть согнут в разных направлениях, либо может быть увеличено число стержней. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Средство создания репера,которое представляет собой эталонное положение для маркировочной пластины, предназначенной для конструктивного элемента во время строительства здания, содержащее маркировочную пластину,имеющую плоскую верхнюю поверхность, на которой создают репер, стержень, проходящий от обратной стороны верхней поверхности маркировочной пластины и заделанный в конструктивный элемент здания для закрепления маркировочной пластины, и периферийный фланец,выполненный с внешней стороны маркировочной пластины и заделанный в слой покрытия,образованный на конструктивном элементе,отличающееся тем, что маркировочная пластина расположена таким образом, чтобы ее верхняя поверхность была заподлицо или ниже верхней поверхности слоя покрытия конструктивного элемента при нахождении маркировочной пластины в конструктивном элементе здания. 2. Средство создания репера по п.1,отличающееся тем, что верхняя поверхность периферийного фланца снабжена канавкой,выполненной по периметру периферийного фланца. 3. Средство создания репера по п.1,отличающееся тем, что стержень проходит от обратной стороны верхней поверхности маркировочной пластины и согнут в направлении,отличающемся от направления его прохождения,что обеспечивает получение изогнутой части. 4. Средство создания репера по п.1,отличающееся тем, что маркировочная пластина изготовлена из нержавеющей стали, а стержень изготовлен из углеродистой стали и покрыт материалом,имеющим более высокую коррозионную стойкость, чем у углеродистой стали. 5. Средство создания репера по п.1,отличающееся тем, что периферийный фланец проходит параллельно поверхности пола. 6. Средство создания репера по п.1,отличающееся тем, что верхняя поверхность периферийного фланца проходит под наклоном относительно поверхности пола. 7. Средство создания репера по п.1,отличающееся тем, что с внешней стороны маркировочной пластины создано множество периферийных фланцев. 8.Способ создания репера, который представляет собой эталонное положение для маркировочной пластины, предназначенной для конструктивного элемента во время строительства здания,отличающийся тем, что содержит следующие этапы изготавливают винт с потайной головкой,имеющей плоскую верхнюю поверхность, на которой создают репер и устанавливают резьбовую часть винта с потайной головкой в конструктивный элемент здания, регулируя положение этого винта таким образом, чтобы верхняя поверхность головки была заподлицо или ниже верхней поверхности слоя покрытия, нанесенного на конструктивный элемент,при нахождении винта с потайной головкой в конструктивном элементе.
