Способ создания поперечного деформационного шва в бетонном покрытии

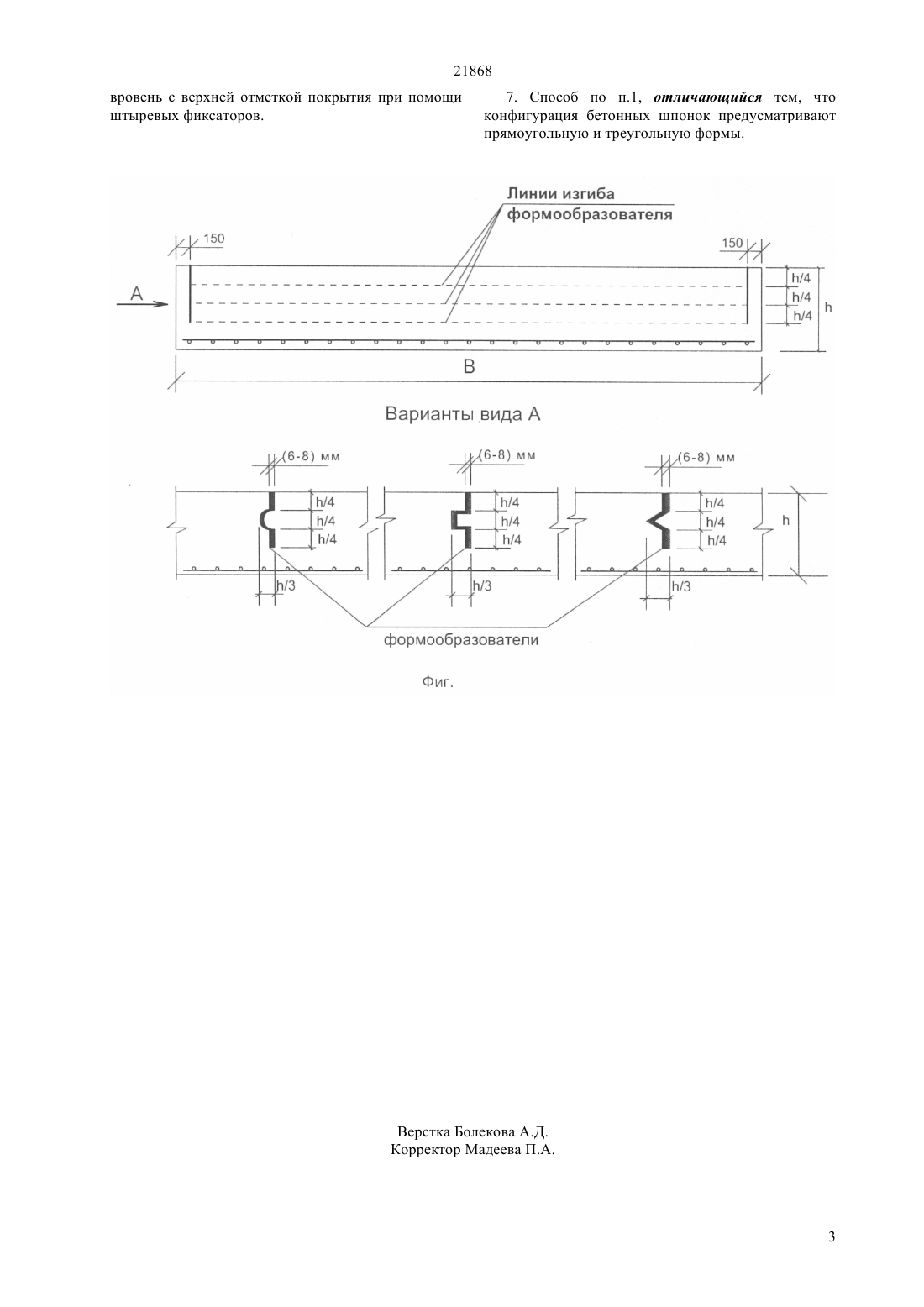

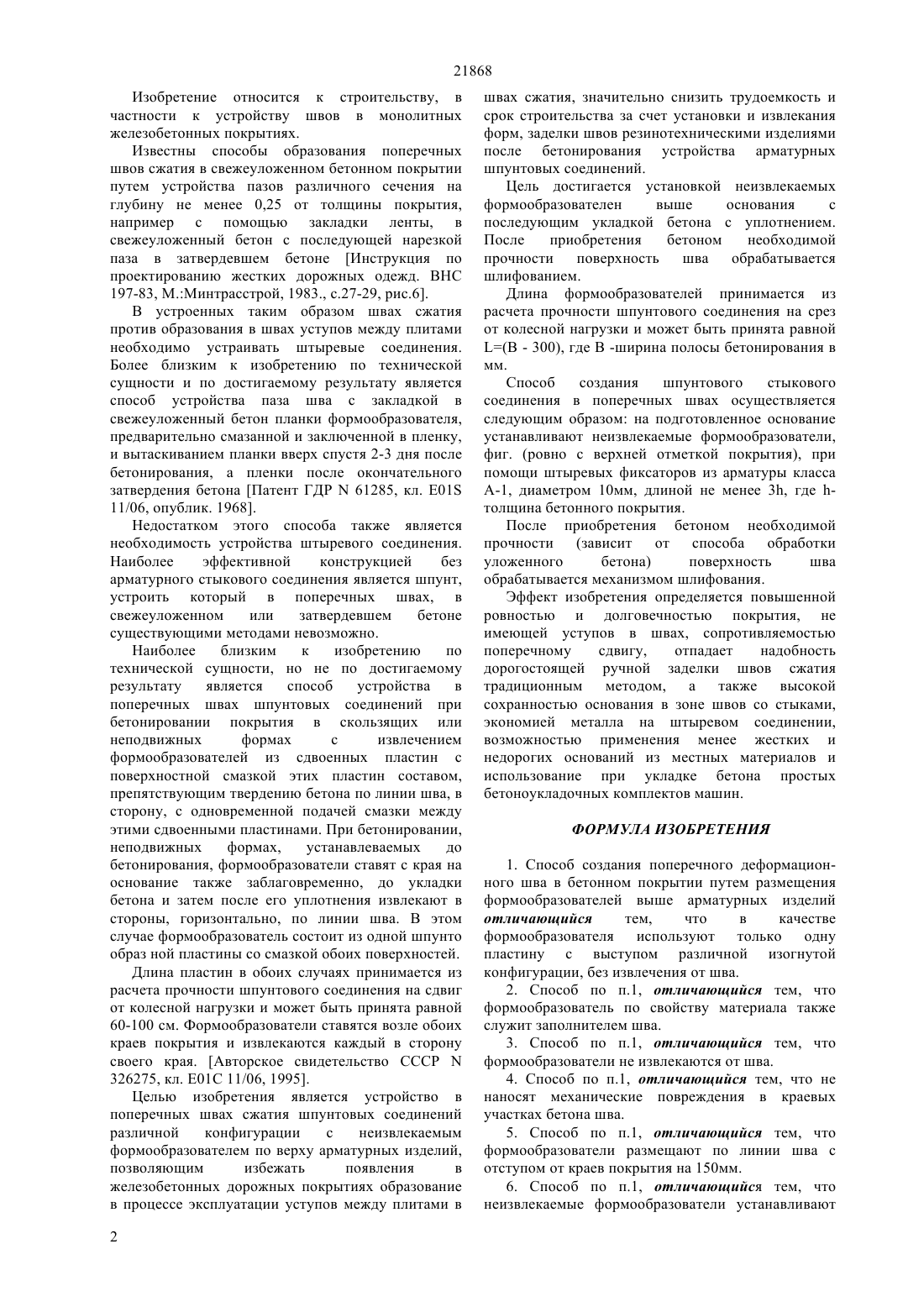

(51) Е 01 С 11/02 (2006.01) Е 01 С 11/06 (2006.01) Е 01 С 11/14 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Целью изобретения является повышение жесткости и несущей способности жестких покрытий в двух направлениях в плане и в разрезе дорог относительно устройства в поперечных швах сжатия с арматурным шпунтовым соединением для повышения ровности и долговечности покрытия и устойчивости основания. Сущность изобретения в свежеукладываемом покрытии по линии поперечных швов сжатия вровень с верхом покрытия помещают полимерный(неопреновый, полихлорвиниловый, пластиковый,либо любой жесткий резинотехнический) формообразователь в виде пластины, изогнутой для образования в бетоне шпунта, который останется в теле бетона образуя шов (фиг).(72) Усенбаев Болат Усенбаевич Усенбаев Адилбек Болатович(73) Республиканское государственное казенное предприятие Таразский государственный Университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(56) Авторское свидетельство СССР 326275, кл. Е 01 С 11/06, 1995(54) СПОСОБ СОЗДАНИЯ ПОПЕРЕЧНОГО ДЕФОРМАЦИОННОГО ШВА В БЕТОННОМ ПОКРЫТИИ 21868 Изобретение относится к строительству, в частности к устройству швов в монолитных железобетонных покрытиях. Известны способы образования поперечных швов сжатия в свежеуложенном бетонном покрытии путем устройства пазов различного сечения на глубину не менее 0,25 от толщины покрытия,например с помощью закладки ленты, в свежеуложенный бетон с последующей нарезкой паза в затвердевшем бетоне Инструкция по проектированию жестких дорожных одежд. ВНС 197-83, М.Минтрасстрой, 1983., с.27-29, рис.6. В устроенных таким образом швах сжатия против образования в швах уступов между плитами необходимо устраивать штыревые соединения. Более близким к изобретению по технической сущности и по достигаемому результату является способ устройства паза шва с закладкой в свежеуложенный бетон планки формообразователя,предварительно смазанной и заключенной в пленку,и вытаскиванием планки вверх спустя 2-3 дня после бетонирования, а пленки после окончательного затвердения бетона Патент ГДР 61285, кл. 01 11/06, опублик. 1968. Недостатком этого способа также является необходимость устройства штыревого соединения. Наиболее эффективной конструкцией без арматурного стыкового соединения является шпунт,устроить который в поперечных швах, в свежеуложенном или затвердевшем бетоне существующими методами невозможно. Наиболее близким к изобретению по технической сущности, но не по достигаемому результату является способ устройства в поперечных швах шпунтовых соединений при бетонировании покрытия в скользящих или неподвижных формах с извлечением формообразователей из сдвоенных пластин с поверхностной смазкой этих пластин составом,препятствующим твердению бетона по линии шва, в сторону, с одновременной подачей смазки между этими сдвоенными пластинами. При бетонировании,неподвижных формах,устанавлеваемых до бетонирования, формообразователи ставят с края на основание также заблаговременно, до укладки бетона и затем после его уплотнения извлекают в стороны, горизонтально, по линии шва. В этом случае формообразователь состоит из одной шпунто образ ной пластины со смазкой обоих поверхностей. Длина пластин в обоих случаях принимается из расчета прочности шпунтового соединения на сдвиг от колесной нагрузки и может быть принята равной 60-100 см. Формообразователи ставятся возле обоих краев покрытия и извлекаются каждый в сторону своего края. Авторское свидетельство СССР 326275, кл. Е 01 С 11/06, 1995. Целью изобретения является устройство в поперечных швах сжатия шпунтовых соединений различной конфигурации с неизвлекаемым формообразователем по верху арматурных изделий,позволяющим избежать появления в железобетонных дорожных покрытиях образование в процессе эксплуатации уступов между плитами в 2 швах сжатия, значительно снизить трудоемкость и срок строительства за счет установки и извлекания форм, заделки швов резинотехническими изделиями после бетонирования устройства арматурных шпунтовых соединений. Цель достигается установкой неизвлекаемых формообразователен выше основания с последующим укладкой бетона с уплотнением. После приобретения бетоном необходимой прочности поверхность шва обрабатывается шлифованием. Длина формообразователей принимается из расчета прочности шпунтового соединения на срез от колесной нагрузки и может быть принята равной( - 300), где В -ширина полосы бетонирования в мм. Способ создания шпунтового стыкового соединения в поперечных швах осуществляется следующим образом на подготовленное основание устанавливают неизвлекаемые формообразователи,фиг. (ровно с верхней отметкой покрытия), при помощи штыревых фиксаторов из арматуры класса А-1, диаметром 10 мм, длиной не менее 3, где толщина бетонного покрытия. После приобретения бетоном необходимой прочности (зависит от способа обработки уложенного бетона) поверхность шва обрабатывается механизмом шлифования. Эффект изобретения определяется повышенной ровностью и долговечностью покрытия, не имеющей уступов в швах, сопротивляемостью поперечному сдвигу,отпадает надобность дорогостоящей ручной заделки швов сжатия традиционным методом, а также высокой сохранностью основания в зоне швов со стыками,экономией металла на штыревом соединении,возможностью применения менее жестких и недорогих оснований из местных материалов и использование при укладке бетона простых бетоноукладочных комплектов машин. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ создания поперечного деформационного шва в бетонном покрытии путем размещения формообразователей выше арматурных изделий отличающийся тем,что в качестве формообразователя используют только одну пластину с выступом различной изогнутой конфигурации, без извлечения от шва. 2. Способ по п.1, отличающийся тем, что формообразователь по свойству материала также служит заполнителем шва. 3. Способ по п.1, отличающийся тем, что формообразователи не извлекаются от шва. 4. Способ по п.1, отличающийся тем, что не наносят механические повреждения в краевых участках бетона шва. 5. Способ по п.1, отличающийся тем, что формообразователи размещают по линии шва с отступом от краев покрытия на 150 мм. 6. Способ по п.1, отличающийся тем, что неизвлекаемые формообразователи устанавливают 21868 вровень с верхней отметкой покрытия при помощи штыревых фиксаторов. 7. Способ по п.1, отличающийся тем, что конфигурация бетонных шпонок предусматривают прямоугольную и треугольную формы.
