Способ изготовления валяной обуви

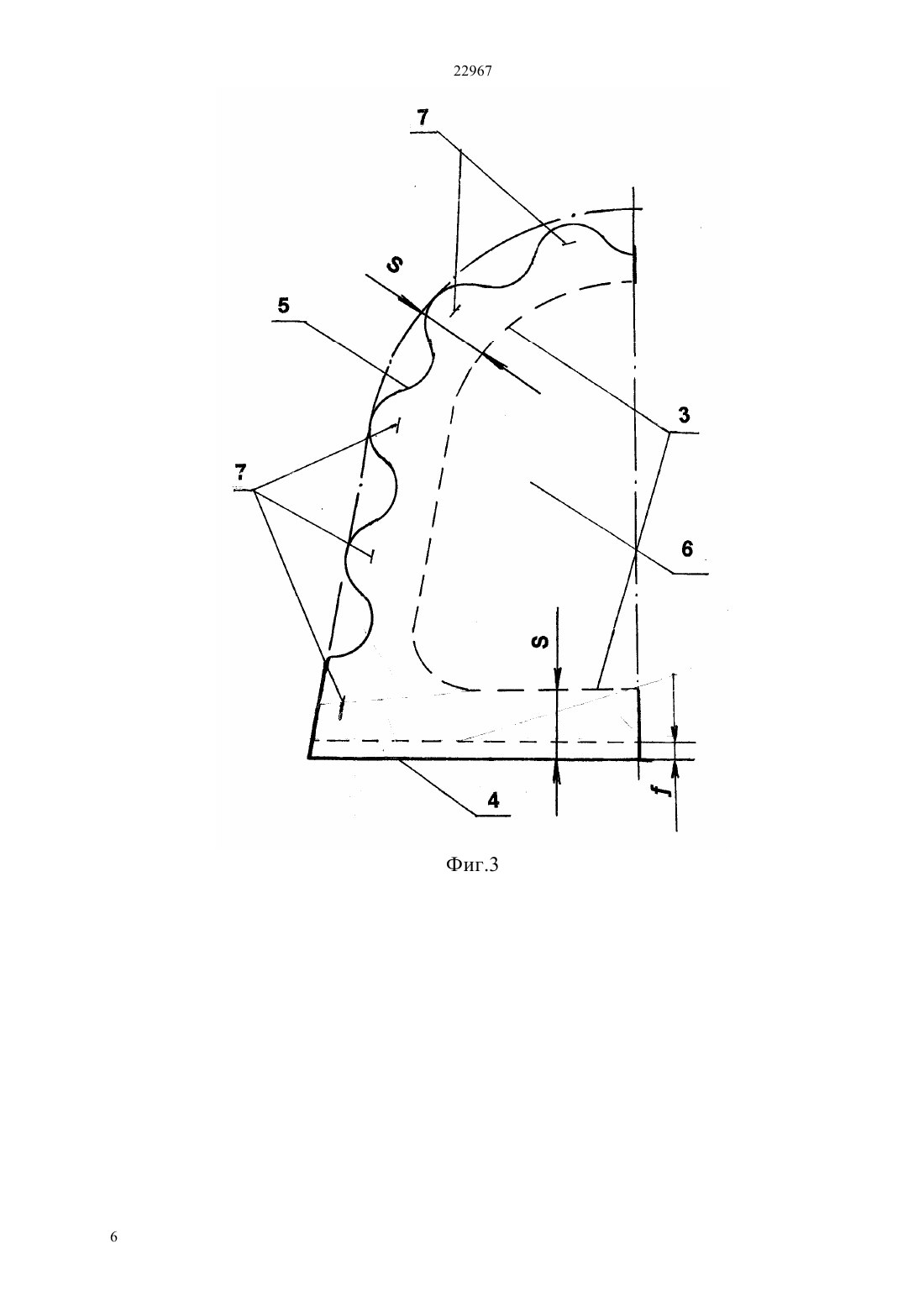

(2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ обсоюзками 9 резиновой подошвы 8. Далее на расстоянии равного величинеот линии контура подноска 2 очерчивают по прямой 4 и зигзагообразной 5 замкнутой линии контур второго подноска 6, который вырезают из кожи. Затем подносок 6 прямым участком 4 его контура укладывают лицевой стороной на поверхность обуви 1 со стороны голенища к линии прямого участка контура от следа подноска 2, смещая на величинуот этой линии, пришивают по ней к носку обуви 1. Поверхность носка обуви 1 промазывают клеем и к ней приклеивают подносок 2, наружную поверхность которого также покрывают клеем и на него натягивают тыльной стороной подносок 6 и пришивают его вдоль зигзагообразной линии 5 стяжными швами 7 к основанию носка обуви 1. К низу основания обуви 1 приклеивают резиновую подошву 8 с обсоюзкой 9 с ребрами жесткости 10,перекрывающую низ кромки 3 подноска 2. Затем поверхность обуви 1 до половины высоты ее голенища, покрывают пластизолем 11. Техническим результатом изобретения является то, что оно обеспечивает защиту валяной обуви и в особенности ее верха носка и нижней части голенища от механических ударов и повреждений,намокания, воздействия всевозможных агрессивных сред, как нефтяных продуктов, так и других химических реагентов.(73) Товарищество с ограниченной ответственностью Костанайская фабрика валяной обуви(54) СПОСОБ ИЗГОТОВЛЕНИЯ ВАЛЯНОЙ ОБУВИ(57) Изобретение относится к валяльно-войлочной промышленности, в частности, к производству по изготовлению валяной обуви. Поверхность валяной обуви 1, начиная снизу до половины высоты ее голенища, зачищают путем стрижки, а ее основание подготавливают под внутреннюю форму резиновой подошвы 8 и ее обсоюзки 9 с ребрами жесткости 10. Для верха носка валяной обуви 1 из листовой стали изготавливают штамповкой подносок 2. Подносок 2 имеет вид усеченного параболоида вдоль оси . При этом его длина от начала носка составляет 1/3 часть длины носовой части обуви, а высота его лобовой кромки 3 равна величине , острые ребра, которого закругляют и притупляют. После чего подносок 2 прижимают прессом к поверхности носка обуви 1,оставляя на ней глубокий след его контура,обеспечивающий в дальнейшем устойчивую его фиксацию на нем и свободное перекрывание его 22967 Изобретение относится к валяльно-войлочной промышленности, в частности, к производству по изготовлению валяной обуви. Известен способ изготовления валяной обуви,обеспечивающий защиту ее подошвы от загрязнений с целью соблюдения лишь требований гигиены (Описание изобретения к Евразийскому патенту,005610,2005). Однако данный способ не обеспечивает защиту валяной обуви от механических ударов и повреждений,намокания,воздействия всевозможных агрессивных сред, как нефтяных продуктов, так и других химических реагентов. Наиболее близким по технической сущности к данному способу является способ изготовления валяной обуви и валяная обувь (Патент России,2173947,2001). Однако данный способ не обеспечивает защиту валяной обуви и в особенности ее верха носка и нижней части голенища от механических ударов и повреждений,намокания,воздействия всевозможных агрессивных сред, как нефтяных продуктов, так и других химических реагентов. Задачей изобретения является обеспечение защиты валяной обуви и в особенности ее верха носка и нижней части голенища от механических ударов и повреждений, намокания, воздействия всевозможных агрессивных сред, как нефтяных продуктов, так и других химических реагентов. Данная задача реализуется за счет того, что вопервых, поверхность сапога валяной обуви, начиная снизу до половины высоты ее голенища, зачищают путем стрижки, а ее основание подготавливают под внутреннюю форму резиновой подошвы и ее обсоюзки во-вторых, для верха носка обуви штамповкой изготавливают подносок из листовой стали, в виде усеченного параболоида вдоль оси ,длина которого от начала носка составляет 1/3 часть всей длины носовой части обуви, а высота его лобовой кромки равна величине , острые ребра,которого закругляют и притупляют в-третьих, его прижимают прессом к поверхности носка обуви,оставляя на ней глубокий след его контура, а на расстоянии равный величинеот линии этого контура очерчивают по прямой и зигзагообразной замкнутой линии контур второго подноска, который вырезают из кожи в-четвертых, кожаный подносок прямым участком его контура укладывают лицевой стороной на поверхность обуви со стороны голенища к линии прямого участка контура от следа металлического подноска и смещают на величинуот этой линии и пришивают по ней к носку обуви впятых, поверхность носка обуви промазывают клеем и к ней приклеивают металлический подносок вшестых, наружную поверхность металлического подноска покрывают клеем и на него натягивают тыльной стороной кожаный подносок и пришивают вдоль зигзагообразной линии стяжными швами к основанию носка обуви в-седьмых, к основанию обуви приклеивают резиновую подошву с обсоюзкой,перекрывающей низ кромки металлического подноска, на носке и заднике которой выполняют по два вертикальных и 2 параллельных друг к другу ребра жесткости ввосьмых, поверхность обуви до половины высоты ее голенища, покрывают пластизолем. Техническим результатом использования данного изобретения является обеспечение защиты валяной обуви и в особенности верха ее носка и нижней части голенища от механических ударов и повреждений, намокания, воздействия агрессивных сред, как нефтяных продуктов, так и других химических реагентов. Изобретение поясняется следующими чертежами и фотографиями на фиг. 1-общий вид на фиг. 2 сечение А-А на фиг. 1 на фиг. 3-развертка подноска из кожи на фиг. 4-разрез Б-Б на фиг. 1 на фото 1 - обувь с подноском из кожи на фото 2 обувь с подносками из металла и кожи на фото 3 обувь с закрепленными подносками на фото 4 обувь с подносками и резиновой подошвой на фото 5 - готовая обувь на фото 6-вид разреза готовой обуви на фото 7-подносок из металла. Изобретение содержит валяную обувь 1,подносок 2 с лобовой кромкой 3, прямую 4 и зигзагообразную 5 замкнутую линию контура подноска 6, стяжные швы 7, резиновую подошву 8,обсоюзку 9 с ребрами жесткости 10, пластизоль 11. Данный способ осуществляется следующим образом. Поверхность валяной обуви 1, начиная снизу до половины высоты ее голенища, зачищают путем стрижки, а ее основание подготавливают под внутреннюю форму резиновой подошвы 8 и ее обсоюзки 9 с ребрами жесткости 10, см. фото 1. Для верха носка валяной обуви 1 из листовой стали изготавливают штамповкой подносок 2. Подносок 2 имеет вид усеченного параболоида вдоль оси , см. фиг. 1-2 и фото 7. При этом его длина от начала носка составляет 1/3 часть длины носовой части обуви, а высота его лобовой кромки 3 равна величине , острые ребра,которого закругляют и притупляют, см. фиг. 1-2 и фото 7. После чего подносок 2 прижимают прессом к поверхности носка обуви 1, оставляя на ней глубокий след его контура, обеспечивающий в дальнейшем устойчивую его фиксацию на нем и свободное перекрывание его обсоюзками 9 резиновой подошвы 8. Далее на расстоянии равного величинеот линии контура подноска 2 очерчивают по прямой 4 и зигзагообразной 5 замкнутой линии контур второго подноска 6, который вырезают из кожи. Затем подносок 6 прямым участком 4 его контура укладывают лицевой стороной на поверхность обуви 1 со стороны голенища к линии прямого участка контура от следа подноска 2 и смещают на величинуот этой линии и прошивают по ней к носку обуви 1 ,см. фиг. 1, 3 и фото 1. Поверхность носка обуви 1 промазывают клеем и к ней приклеивают подносок 2, наружную поверхность которого также покрывают клеем и на него натягивают тыльной стороной подносок 6 и пришивают его вдоль зигзагообразной линии 5 22967 стяжными швами 7 к основанию носка обуви 1,см. фото 2 и фото 3. К основанию обуви приклеивают резиновую подошву 8 с обсоюзкой 9, перекрывающей низ кромки подноска 2, на носке и заднике которой выполняют по два вертикальных и параллельных друг к другу ребра жесткости 10. Линейные размеры подошвы , 1, 2, 3, 4, 5 подбирают в зависимости линейных размеров заготовки валяной обуви 1, см. фиг. 4. Затем поверхность обуви 1 до половины высоты ее голенища, покрывают пластизолем 11,см. фиг. 1-2 и фото 4-6. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ изготовления валяной обуви,включающий изготовление обычной валяной обуви,отличающийся тем, что во-первых, поверхность сапога валяной обуви, начиная снизу до половины высоты ее голенища, зачищают путем стрижки, а ее основание подготавливают под внутреннюю форму резиновой подошвы и ее обсоюзки во-вторых, для верха носка обуви штамповкой изготавливают подносок из листовой стали, в виде усеченного параболоида вдоль оси , длина которого от начала носка составляет 1/3 часть всей длины носовой части обуви, а высота его лобовой кромки равна величине , острые ребра, которого закругляют и притупляют в-третьих, его прижимают прессом к поверхности носка обуви, оставляя на ней глубокий след его контура, а на расстоянии равный величинеот линии этого контура очерчивают по прямой и зигзагообразной замкнутой линии контур второго подноска, который вырезают из кожи в-четвертых,кожаный подносок прямым участком его контура укладывают лицевой стороной на поверхность обуви со стороны голенища к линии прямого участка контура от следа металлического подноска и смещают на величинуот этой линии и пришивают по ней к носку обуви в-пятых,поверхность носка обуви промазывают клеем и к ней приклеивают металлический подносок вшестых, наружную поверхность металлического подноска покрывают клеем и на него натягивают тыльной стороной кожаный подносок и пришивают его вдоль зигзагообразной линии стяжными швами к основанию носка обуви в седьмых, к основанию обуви приклеивают резиновую подошву с обсоюзкой,перекрывающей низ кромки металлического подноска на носке и заднике которой выполняют по два вертикальных и параллельных друг к другу ребра жесткости в восьмых, поверхность обуви до половины высоты ее голенища покрывают пластизолем.
