Фазогенератор Петли

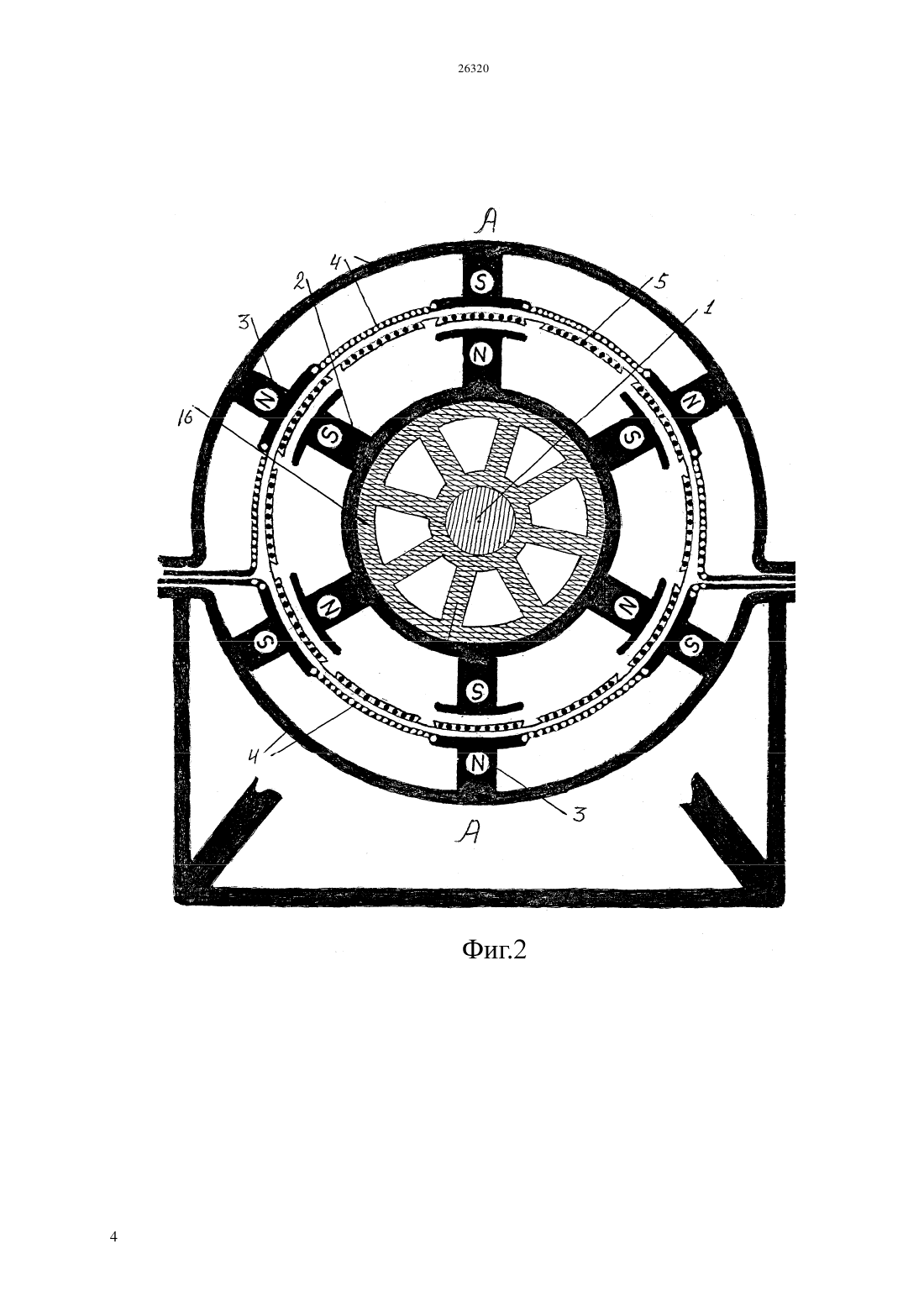

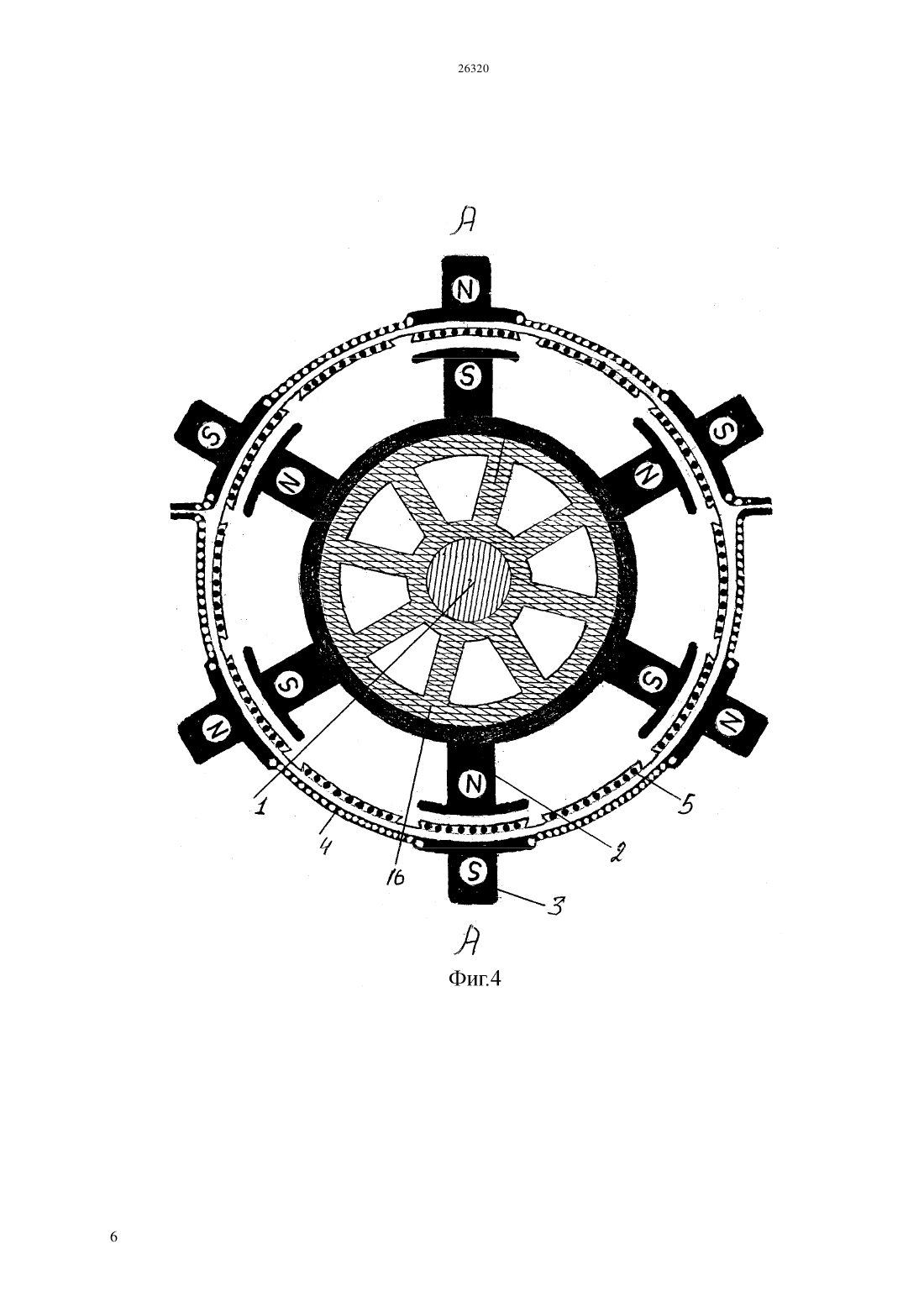

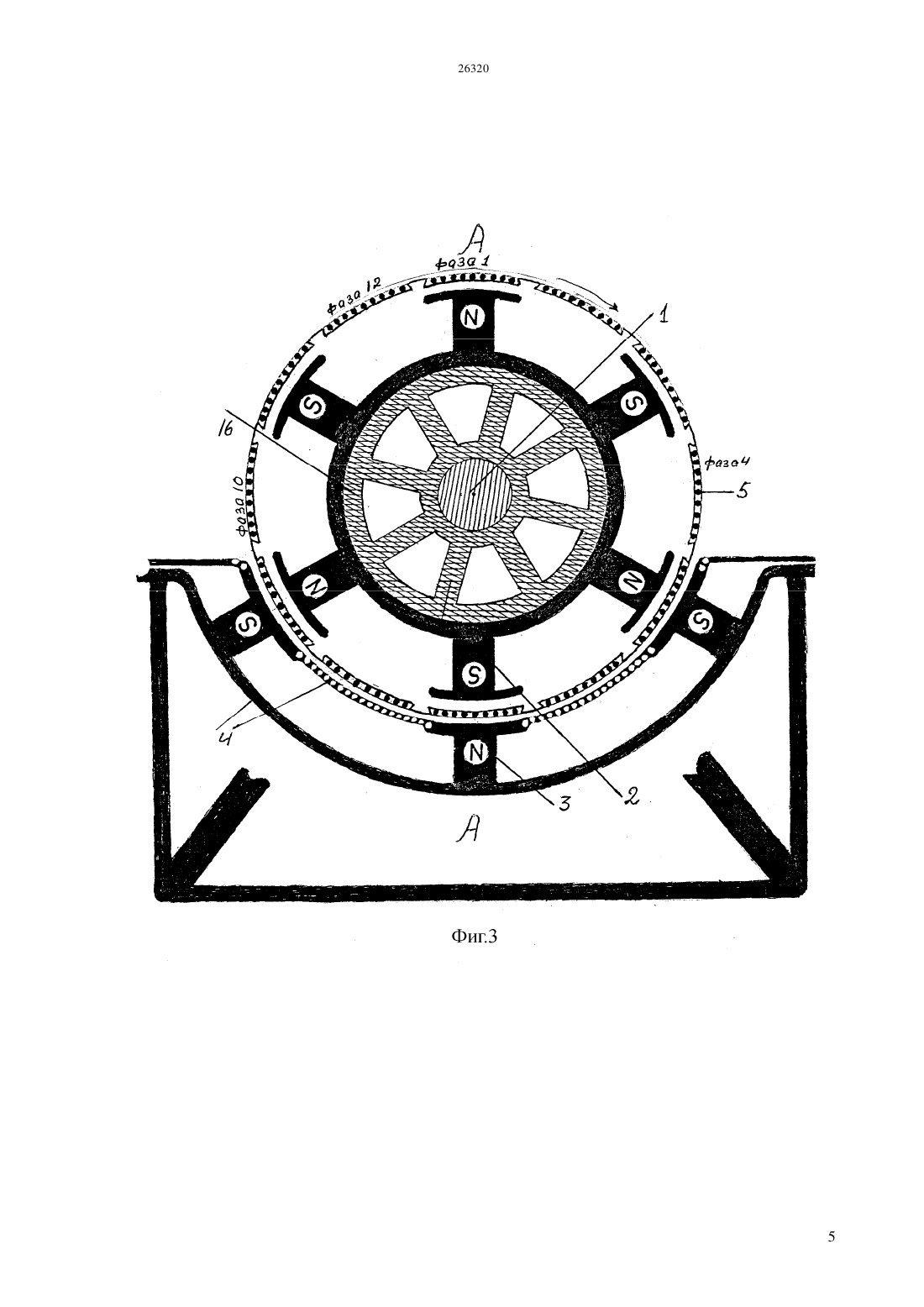

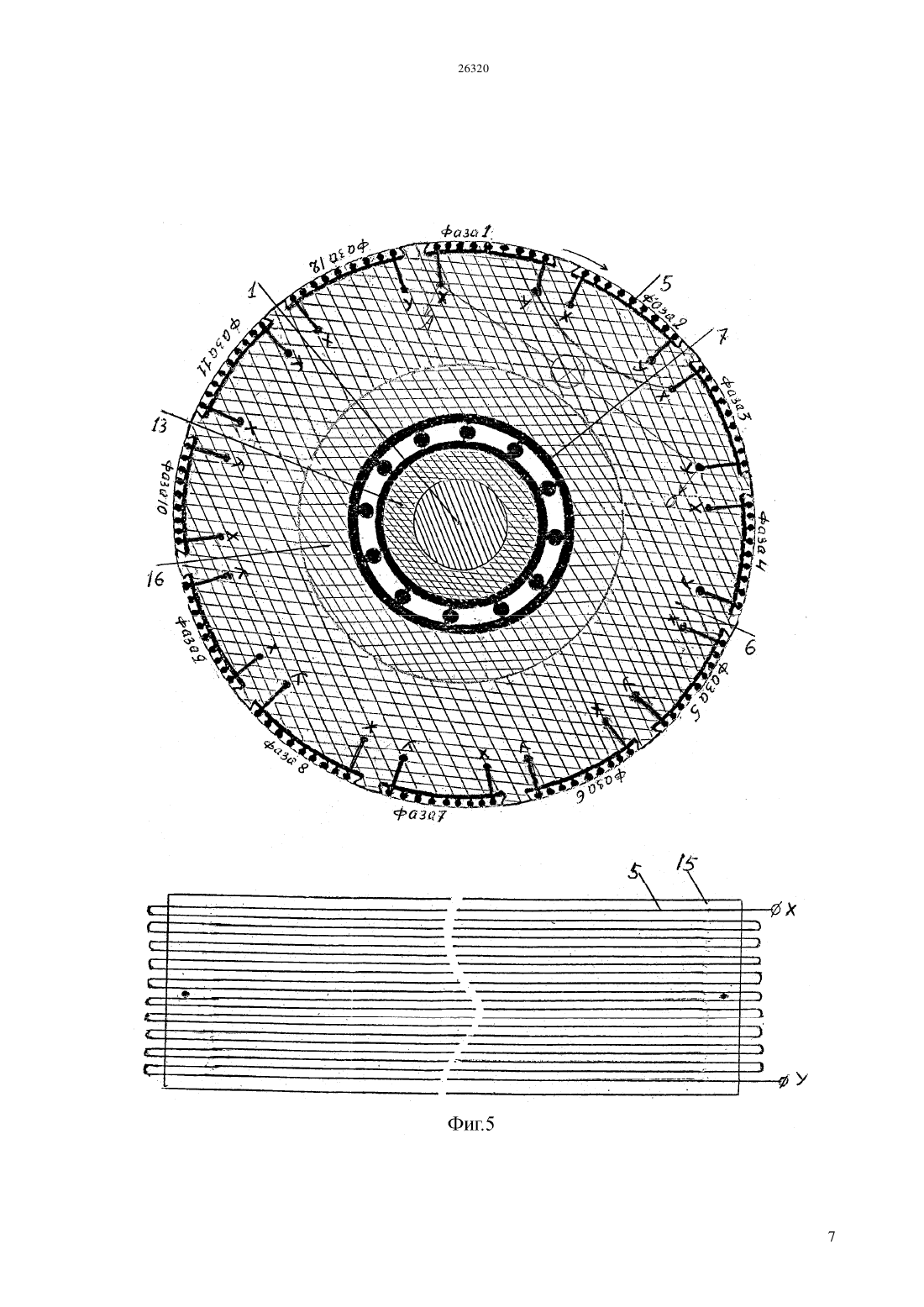

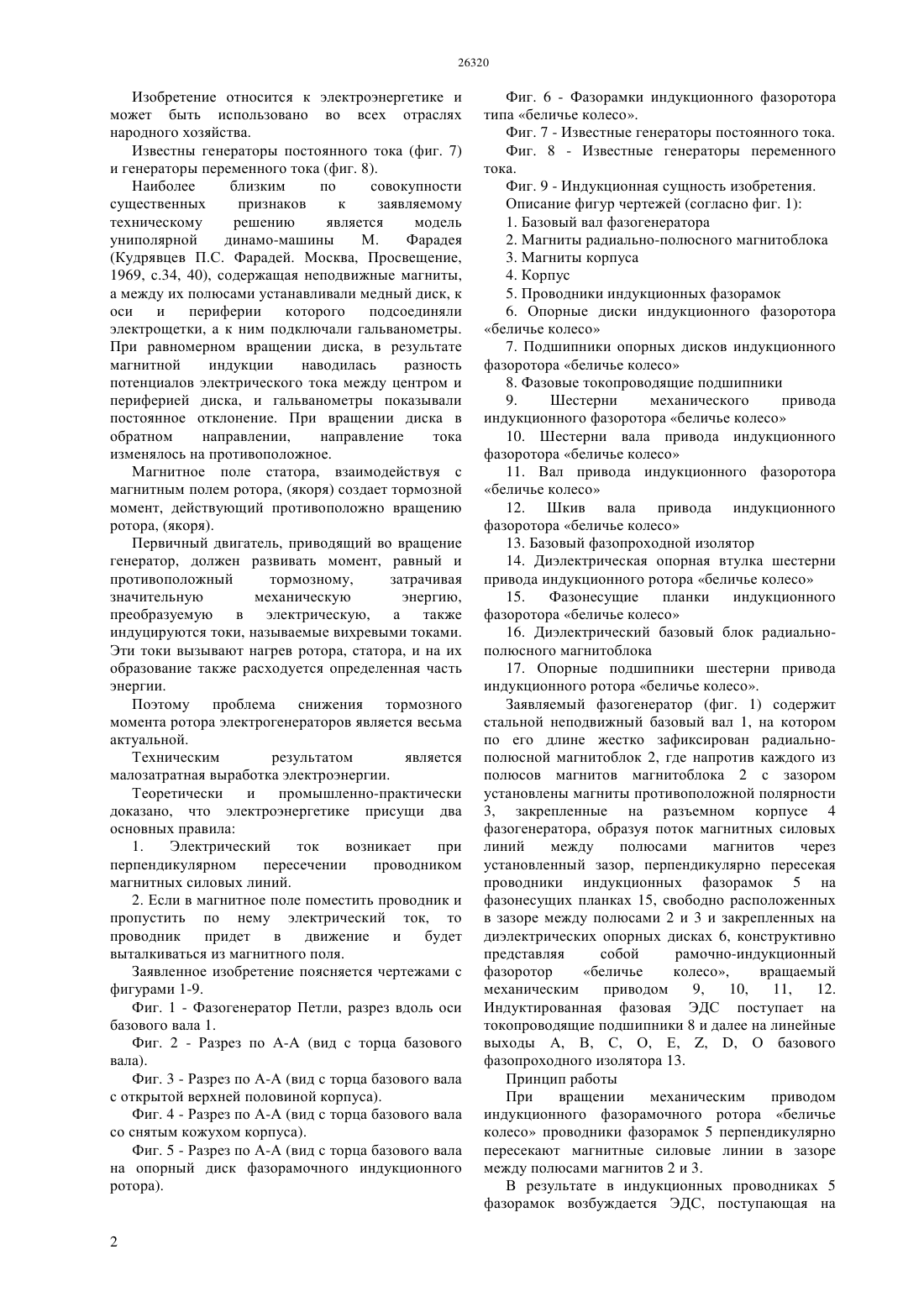

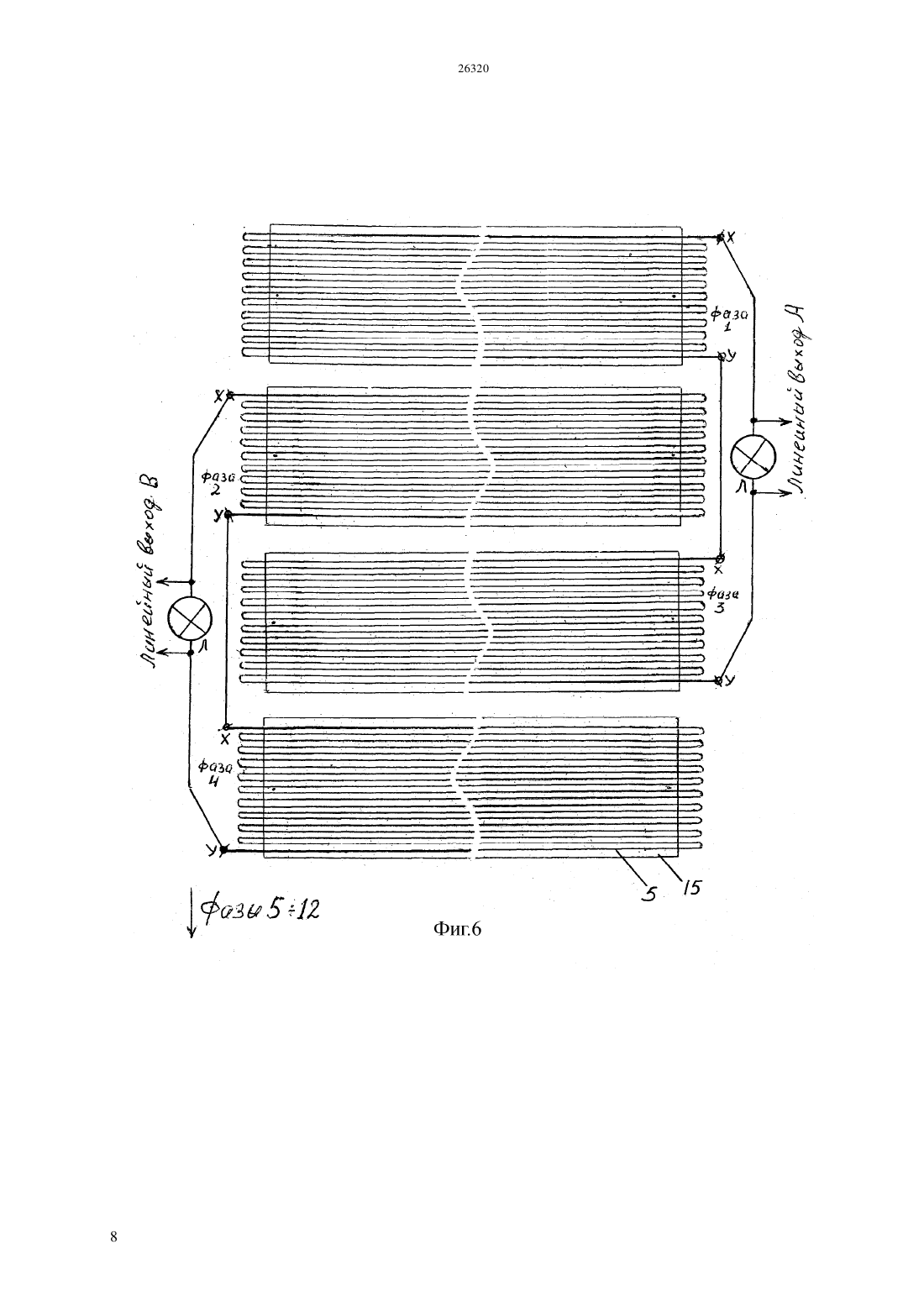

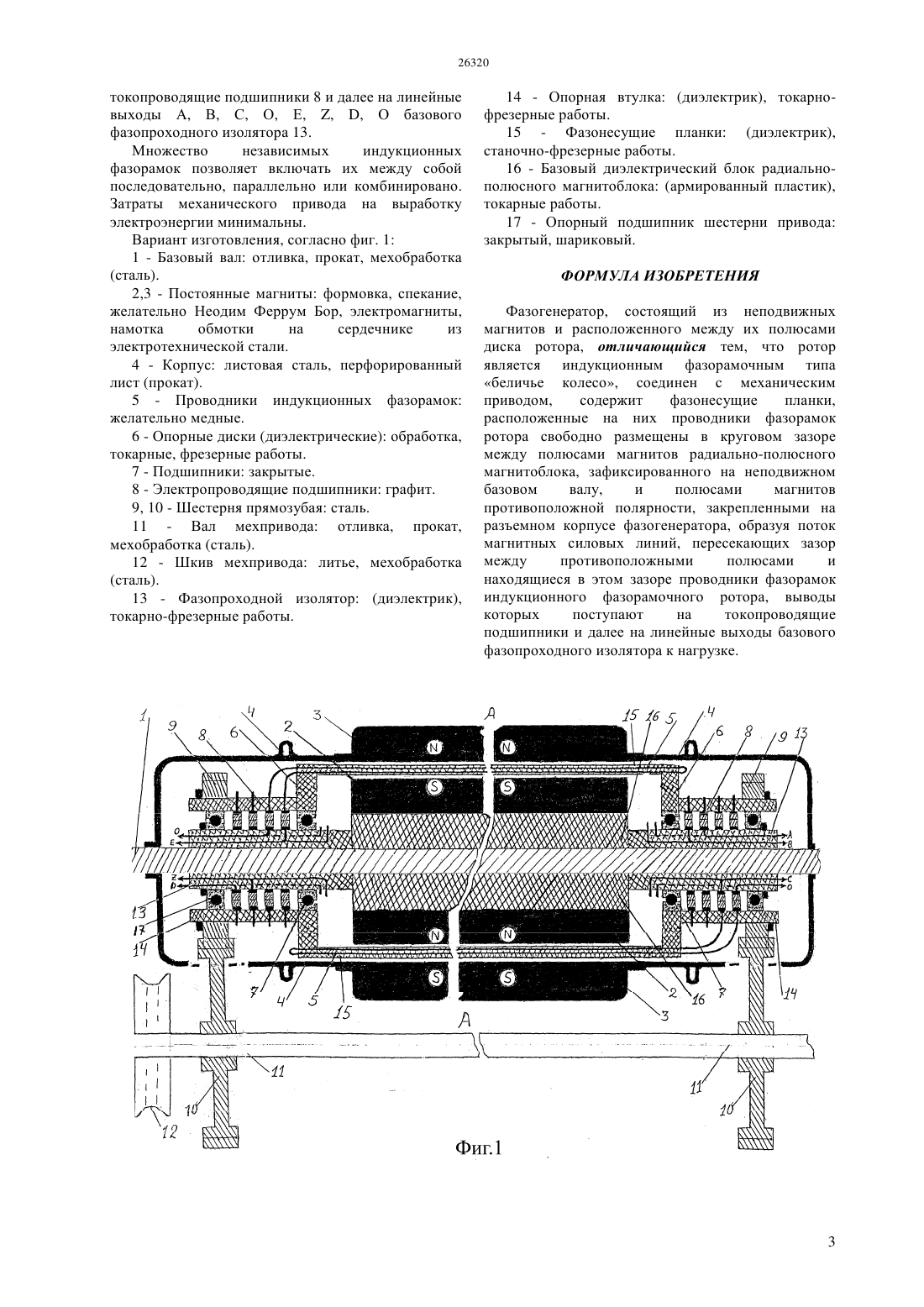

(51) 02 57/00 (2012.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ Для его снижения в заявляемом фазогенераторе,состоящем из неподвижных магнитов и расположенного между их полюсами диска ротора,ротор является индукционным фазорамочным типа беличье колесо, соединен с механическим приводом,содержит фазонесущие планки,расположенные на них проводники фазорамок ротора свободно размещены в круговом зазоре между полюсами магнитов радиально-полюсного магнитоблока, зафиксированного на неподвижном базовом валу,и полюсами магнитов противоположной полярности, закрепленными на разъемном корпусе фазогенератора, образуя поток магнитных силовых линий, пересекающих зазор между противоположными полюсами и находящиеся в этом зазоре проводники фазорамок индукционного фазорамочного ротора, выводы которых поступают на токопроводящие подшипники и далее на линейные выходы базового фазопроходного изолятора к нагрузке. Техническим результатом является малозатратная выработка электроэнергии.(57) Изобретение относится к электроэнергетике и может быть использовано во всех отраслях народного хозяйства. Известно, что главным условием выработки электроэнергии является перпендикулярное пересечение проводником магнитных силовых линий и наоборот, а все другие электромагнитные взаимодействия между ротором и статором электрогенератора ведут к тормозному моменту М ротора. Изобретение относится к электроэнергетике и может быть использовано во всех отраслях народного хозяйства. Известны генераторы постоянного тока (фиг. 7) и генераторы переменного тока (фиг. 8). Наиболее близким по совокупности существенных признаков к заявляемому техническому решению является модель униполярной динамо-машины М. Фарадея(Кудрявцев П.С. Фарадей. Москва, Просвещение,1969, с.34, 40), содержащая неподвижные магниты,а между их полюсами устанавливали медный диск, к оси и периферии которого подсоединяли электрощетки, а к ним подключали гальванометры. При равномерном вращении диска, в результате магнитной индукции наводилась разность потенциалов электрического тока между центром и периферией диска, и гальванометры показывали постоянное отклонение. При вращении диска в обратном направлении,направление тока изменялось на противоположное. Магнитное поле статора, взаимодействуя с магнитным полем ротора, (якоря) создает тормозной момент, действующий противоположно вращению ротора, (якоря). Первичный двигатель, приводящий во вращение генератор, должен развивать момент, равный и противоположный тормозному,затрачивая значительную механическую энергию,преобразуемую в электрическую, а также индуцируются токи, называемые вихревыми токами. Эти токи вызывают нагрев ротора, статора, и на их образование также расходуется определенная часть энергии. Поэтому проблема снижения тормозного момента ротора электрогенераторов является весьма актуальной. Техническим результатом является малозатратная выработка электроэнергии. Теоретически и промышленно-практически доказано, что электроэнергетике присущи два основных правила 1. Электрический ток возникает при перпендикулярном пересечении проводником магнитных силовых линий. 2. Если в магнитное поле поместить проводник и пропустить по нему электрический ток, то проводник придет в движение и будет выталкиваться из магнитного поля. Заявленное изобретение поясняется чертежами с фигурами 1-9. Фиг. 1 - Фазогенератор Петли, разрез вдоль оси базового вала 1. Фиг. 2 - Разрез по А-А (вид с торца базового вала). Фиг. 3 - Разрез по А-А (вид с торца базового вала с открытой верхней половиной корпуса). Фиг. 4 - Разрез по А-А (вид с торца базового вала со снятым кожухом корпуса). Фиг. 5 - Разрез по А-А (вид с торца базового вала на опорный диск фазорамочного индукционного ротора). Фиг. 6 - Фазорамки индукционного фазоротора типа беличье колесо. Фиг. 7 - Известные генераторы постоянного тока. Фиг. 8 - Известные генераторы переменного тока. Фиг. 9 - Индукционная сущность изобретения. Описание фигур чертежей (согласно фиг. 1) 1. Базовый вал фазогенератора 2. Магниты радиально-полюсного магнитоблока 3. Магниты корпуса 4. Корпус 5. Проводники индукционных фазорамок 6. Опорные диски индукционного фазоротора беличье колесо 7. Подшипники опорных дисков индукционного фазоротора беличье колесо 8. Фазовые токопроводящие подшипники 9. Шестерни механического привода индукционного фазоротора беличье колесо 10. Шестерни вала привода индукционного фазоротора беличье колесо 11. Вал привода индукционного фазоротора беличье колесо 12. Шкив вала привода индукционного фазоротора беличье колесо 13. Базовый фазопроходной изолятор 14. Диэлектрическая опорная втулка шестерни привода индукционного ротора беличье колесо 15. Фазонесущие планки индукционного фазоротора беличье колесо 16. Диэлектрический базовый блок радиальнополюсного магнитоблока 17. Опорные подшипники шестерни привода индукционного ротора беличье колесо. Заявляемый фазогенератор (фиг. 1) содержит стальной неподвижный базовый вал 1, на котором по его длине жестко зафиксирован радиальнополюсной магнитоблок 2, где напротив каждого из полюсов магнитов магнитоблока 2 с зазором установлены магниты противоположной полярности 3, закрепленные на разъемном корпусе 4 фазогенератора, образуя поток магнитных силовых линий между полюсами магнитов через установленный зазор, перпендикулярно пересекая проводники индукционных фазорамок 5 на фазонесущих планках 15, свободно расположенных в зазоре между полюсами 2 и 3 и закрепленных на диэлектрических опорных дисках 6, конструктивно представляя собой рамочно-индукционный фазоротор беличье колесо,вращаемый механическим приводом 9,10,11,12. Индуктированная фазовая ЭДС поступает на токопроводящие подшипники 8 и далее на линейные выходы А, В, С, О, Е, , , О базового фазопроходного изолятора 13. Принцип работы При вращении механическим приводом индукционного фазорамочного ротора беличье колесо проводники фазорамок 5 перпендикулярно пересекают магнитные силовые линии в зазоре между полюсами магнитов 2 и 3. В результате в индукционных проводниках 5 фазорамок возбуждается ЭДС, поступающая на токопроводящие подшипники 8 и далее на линейные выходы А, В, С, О, Е, , , О базового фазопроходного изолятора 13. Множество независимых индукционных фазорамок позволяет включать их между собой последовательно, параллельно или комбинировано. Затраты механического привода на выработку электроэнергии минимальны. Вариант изготовления, согласно фиг. 1 1 - Базовый вал отливка, прокат, мехобработка(сталь). 2,3 - Постоянные магниты формовка, спекание,желательно Неодим Феррум Бор, электромагниты,намотка обмотки на сердечнике из электротехнической стали. 4 - Корпус листовая сталь, перфорированный лист (прокат). 5 - Проводники индукционных фазорамок желательно медные. 6 - Опорные диски (диэлектрические) обработка,токарные, фрезерные работы. 7 - Подшипники закрытые. 8 - Электропроводящие подшипники графит. 9, 10 - Шестерня прямозубая сталь. 11 - Вал мехпривода отливка, прокат,мехобработка (сталь). 12 - Шкив мехпривода литье, мехобработка 14 - Опорная втулка (диэлектрик), токарнофрезерные работы. 15 - Фазонесущие планки (диэлектрик),станочно-фрезерные работы. 16 - Базовый диэлектрический блок радиальнополюсного магнитоблока (армированный пластик),токарные работы. 17 - Опорный подшипник шестерни привода закрытый, шариковый. ФОРМУЛА ИЗОБРЕТЕНИЯ Фазогенератор, состоящий из неподвижных магнитов и расположенного между их полюсами диска ротора, отличающийся тем, что ротор является индукционным фазорамочным типа беличье колесо, соединен с механическим приводом,содержит фазонесущие планки,расположенные на них проводники фазорамок ротора свободно размещены в круговом зазоре между полюсами магнитов радиально-полюсного магнитоблока, зафиксированного на неподвижном базовом валу,и полюсами магнитов противоположной полярности, закрепленными на разъемном корпусе фазогенератора, образуя поток магнитных силовых линий, пересекающих зазор между противоположными полюсами и находящиеся в этом зазоре проводники фазорамок индукционного фазорамочного ротора, выводы которых поступают на токопроводящие подшипники и далее на линейные выходы базового фазопроходного изолятора к нагрузке.
