Днище устьевой шахты

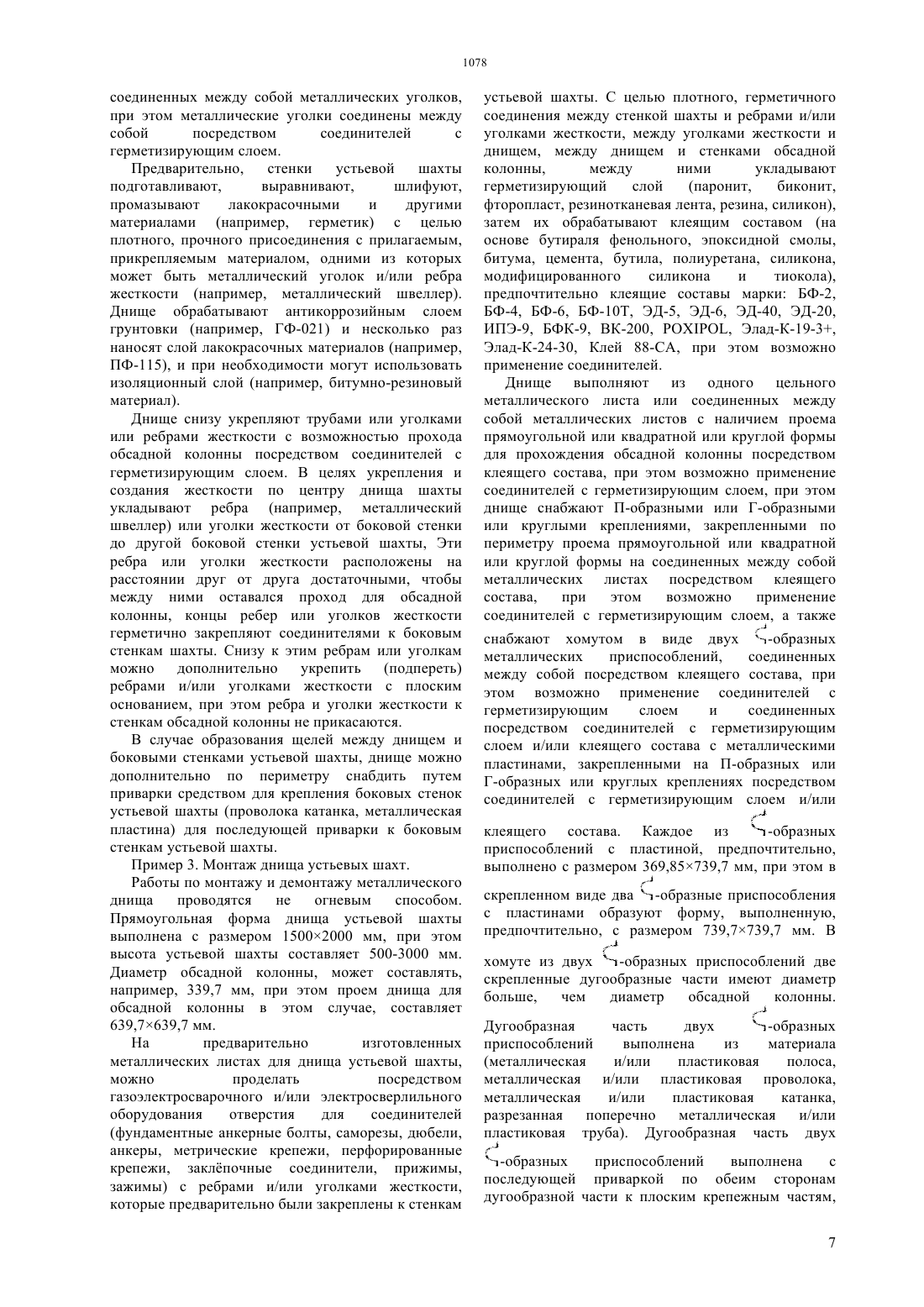

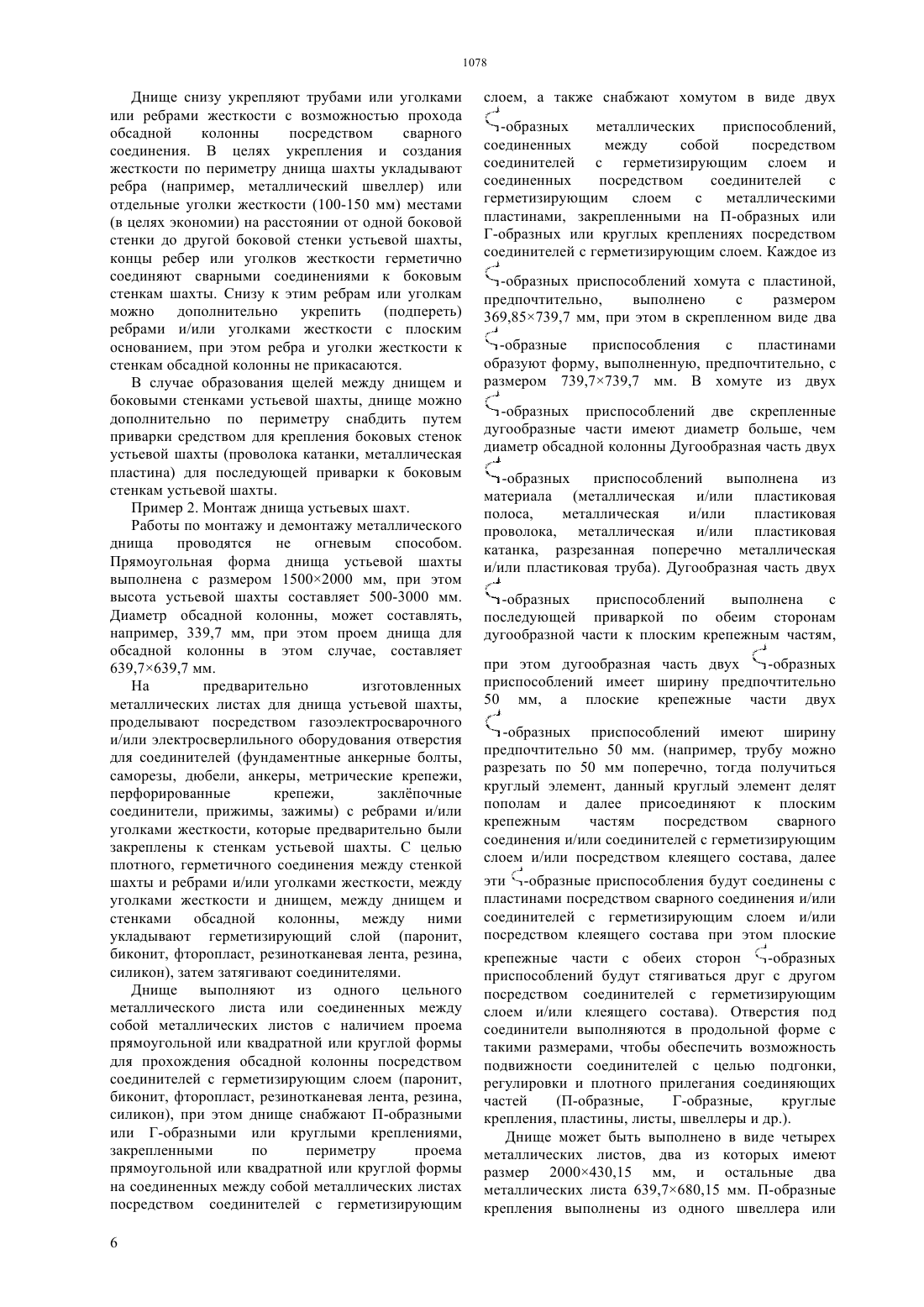

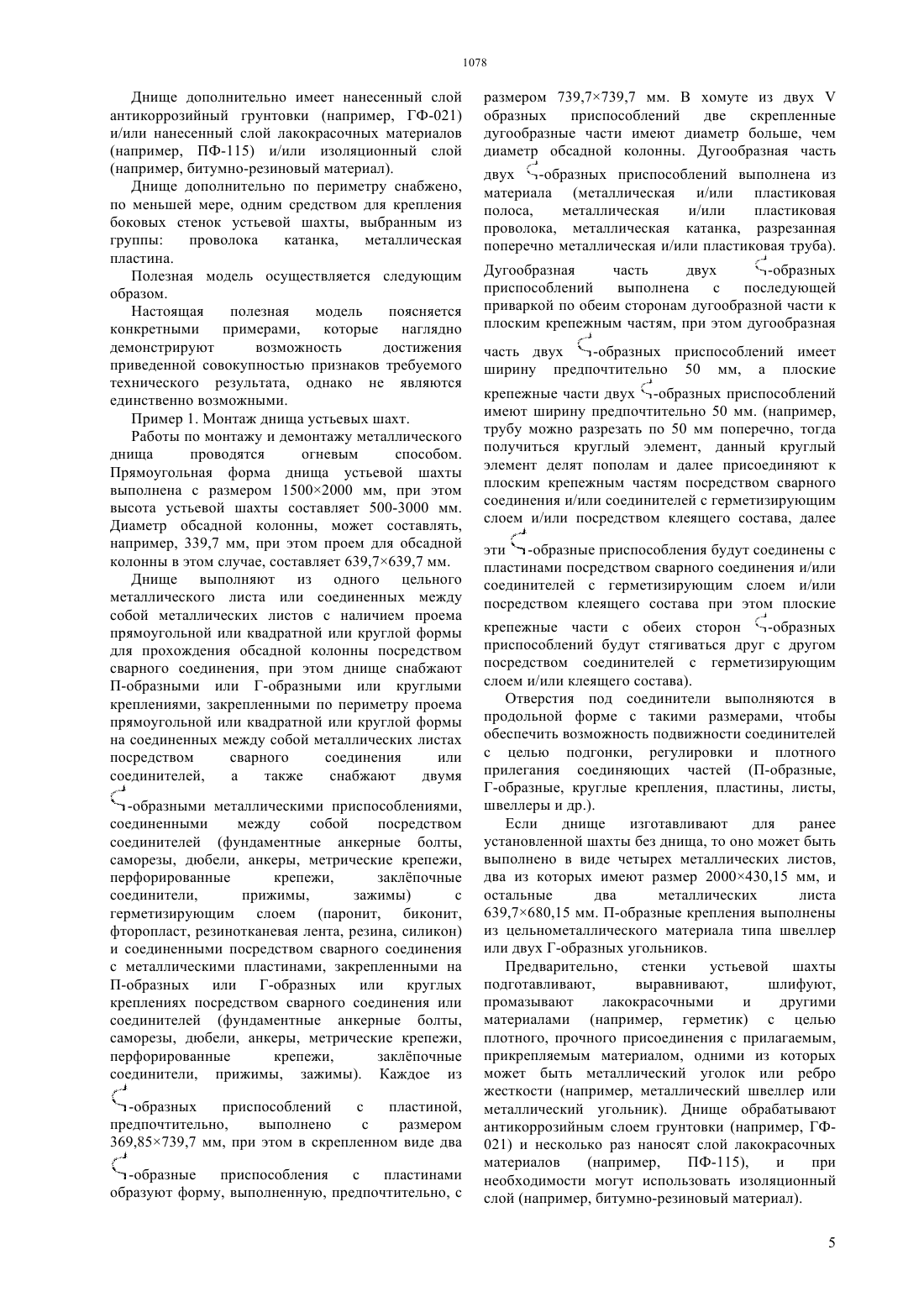

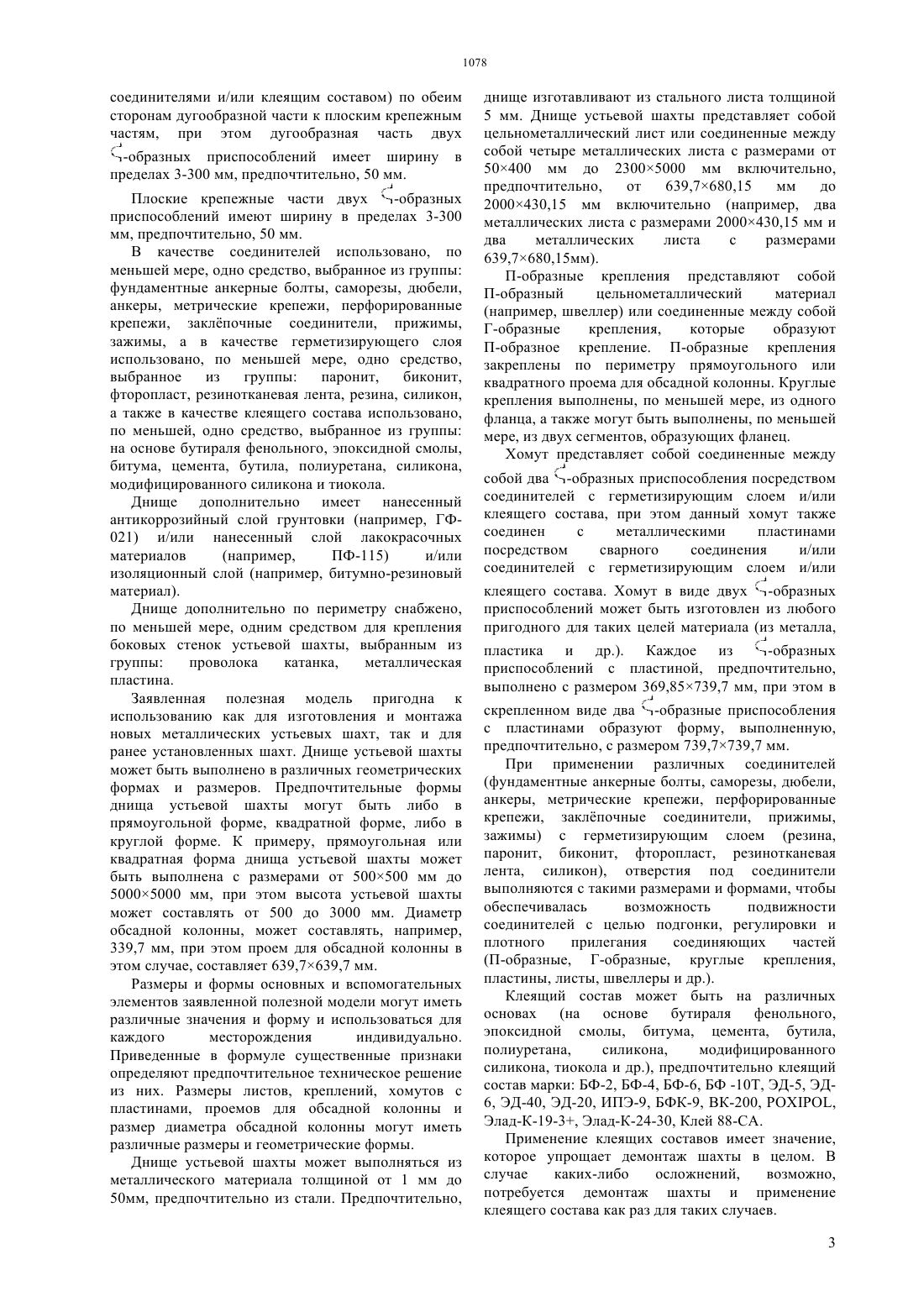

(51) 21 33/03 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ соединенных между собой металлических листов с наличием проема прямоугольной или квадратной или круглой формы для прохождения обсадной колонны посредством сварного соединения и/или соединителей с герметизирующим слоем и/или клеящего состава, снабжено П-образными и/или Г-образными и/или круглыми креплениями,закрепленными по периметру проема прямоугольной или квадратной или круглой формы на соединенных между собой металлических листах посредством сварного соединения и/или соединителей с герметизирующим слоем и/или клеящего состава, снабжено хомутом в виде двух-образных металлических приспособлений,соединенных между собой посредством соединителей с герметизирующим слоем и/или клеящего состава и соединенных посредством сварного соединения и/или соединителей с герметизирующим слоем и/или клеящего состава с металлическими пластинами, закрепленными на П-образных и/или Г-образных или круглых креплениях посредством сварного соединения и/или соединителей с герметизирующим слоем и/или клеящего состава.(74) Тусупова Меруерт Кырыкбаевна Дюсенов Еркебулан Рамазанович(56) Инновационный патент РК 26094, кл. Е 21 В 33/03, 14.09.2012(57) Полезная модель относится к днищам устьевой шахты и может быть применена на месторождениях нефтегазовой отрасли с целью охраны здоровья обслуживающего персонала и окружающей среды,безопасности производства работ. Техническим результатом является расширение ассортимента технических решений, удобство в сервисном обслуживании (замена днища), простота и наличие возможности многократного монтажа и демонтажа днища шахты и шахты в целом и своевременного реагирования на осложнение различного рода ситуаций. Это достигается тем, что днище устьевой шахты,выполненное из металлического материала, с наличием проема для прохождения обсадной колонны, согласно полезной модели, выполнено из одного цельного металлического листа или Полезная модель относится к днищам устьевой шахты (устьевой приямок, обечайка) и может быть применена на месторождениях нефтегазовой отрасли с целью охраны здоровья обслуживающего персонала и окружающей среды, безопасности производства работ. На многих нефтегазовых месторождениях применяются устьевые шахты, боковые стенки и днища которых изготовлены из бетона или металлических листов. На таких устьевых шахтах,днище устанавливается основательно и его невозможно демонтировать без повреждений. Если стоит задача демонтировать днище в бетонной шахте, то демонтаж возможен только с применением специального инструмента, например отбойника, при таком способе демонтажа,дальнейшее использование днища невозможно. Кроме этого проводить такие работы с точки зрения промышленной безопасности опасно, т.к. можно повредить обсадную колонну. Встречаются металлические устьевые шахты,днища которых изготовлены из металлических листов, наглухо приваренных к обсадной колонне. С точки зрения промышленной безопасности приварка металлического днища к обсадной колонне запрещается. В частности любые сварочные работы,значительно снижают качество и термостойкость материалов, составляющих конструкцию скважины,и они становятся более подвержены быстрому износу. Забетонированное или полностью обваренное металлом днище шахты также не практично и по причине того, что через некоторое время в местах соединений между боковыми стенками и днищем и/или днищем и стенками обсадной колонны могут появиться трещины, которые могут привести к появлению в шахте газов, грифонов, сорной воды, а также стеку нефти и химикатов в почву земли. Известно днище устьевой шахты, выполненное из пластического или металлического материала, с наличием проема для прохождения обсадной колонны / 26094 А 4, 14.09.2012 г./. Недостатками данного аналога является сложность сервисного обслуживания, трудоемкость повторного монтажа и демонтажа днища шахты. Задачей полезной модели является создание усовершенствованного днища устьевой шахты с соблюдением требований промышленной и экологической безопасности и охраны труда. Техническим результатом является расширение ассортимента технических решений, удобство в сервисном обслуживании (замена днища), простота и наличие возможности многократного монтажа и демонтажа днища шахты и шахты в целом и своевременного реагирования на осложнение различного рода ситуаций. Это достигается тем, что днище устьевой шахты,выполненное из металлического материала, с наличием проема для прохождения обсадной колонны, согласно полезной модели, выполнено из одного цельного металлического листа или 2 соединенных между собой металлических листов, с наличием проема прямоугольной или круглой или квадратной формы для обсадной колонны посредством сварного соединения и/или соединителей с герметизирующим слоем и/или клеящего состава, снабжено П-образными или Г-образными или круглыми креплениями,закрепленными по периметру проема прямоугольной или круглой или квадратной формы на соединенных между собой металлических листах посредством сварного соединения и/или соединителей с герметизирующим слоем и/или клеящего состава, снабжено хомутом в виде двух-образных металлических приспособлений,соединенных между собой посредством соединителей с герметизирующим слоем и/или клеящего состава и соединенных посредством сварного соединения и/или соединителей с герметизирующим слоем и/или клеящего состава с металлическими пластинами, закрепленными на П-образных или Г-образных или круглых креплениях посредством сварного соединения и/или соединителей с герметизирующим слоем и/или клеящего состава. Днище выполнено,предпочтительно,из металлического листа толщиной 1-50 мм, более предпочтительно, из стального листа толщиной 5 мм. Днище также выполнено, предпочтительно, в виде, по меньшей мере, четырех металлических листов с размерами от 50400 мм до 23005000 мм включительно, более предпочтительно, в виде, по меньшей мере, четырех металлических листов с размерами от 639,7680,15 мм до 2000430,15 мм включительно. Днище дополнительно снизу укреплено трубами и/или уголками и/или ребрами жесткости с возможностью прохода обсадной колонны посредством сварного соединения и/или соединителей с герметизирующим слоем и/или клеящего состава. П-образные крепления выполнены из цельнометаллического материала типа швеллер или двух скрепленных между собой Г-образных креплений,Г-образные выполнены из цельнометаллического материала типа металлический уголок, а круглые крепления выполнены, по меньшей мере, из одного фланца, а также выполнены, по меньшей мере, из двух сегментов, образующих фланец. В хомуте из двух -образных приспособлений две скрепленные дугообразные части имеют диаметр больше, чем диаметр обсадной колонны. Дугообразная часть двух-образных приспособлений выполнена, по меньшей мере, из одного материала, выбранного из группы металлическая полоса,пластиковая полоса,металлическая проволока, пластиковая проволока,металлическая катанка, разрезанная поперечно металлическая труба, разрезанная поперечно пластиковая труба. Дугообразная часть двух соединителями и/или клеящим составом) по обеим сторонам дугообразной части к плоским крепежным частям, при этом дугообразная часть двух-образных приспособлений имеет ширину пределах 3-300 мм, предпочтительно, 50 мм. Плоские крепежные части двух-образных приспособлений имеют ширину в пределах 3-300 мм, предпочтительно, 50 мм. В качестве соединителей использовано, по меньшей мере, одно средство, выбранное из группы фундаментные анкерные болты, саморезы, дюбели,анкеры, метрические крепежи, перфорированные крепежи, заклпочные соединители, прижимы,зажимы, а в качестве герметизирующего слоя использовано, по меньшей мере, одно средство,выбранное из группы паронит,биконит,фторопласт, резинотканевая лента, резина, силикон,а также в качестве клеящего состава использовано,по меньшей, одно средство, выбранное из группы на основе бутираля фенольного, эпоксидной смолы,битума, цемента, бутила, полиуретана, силикона,модифицированного силикона и тиокола. Днище дополнительно имеет нанесенный антикоррозийный слой грунтовки (например, ГФ 021) и/или нанесенный слой лакокрасочных материалов(например,ПФ-115) и/или изоляционный слой (например, битумно-резиновый материал). Днище дополнительно по периметру снабжено,по меньшей мере, одним средством для крепления боковых стенок устьевой шахты, выбранным из группы проволока катанка,металлическая пластина. Заявленная полезная модель пригодна к использованию как для изготовления и монтажа новых металлических устьевых шахт, так и для ранее установленных шахт. Днище устьевой шахты может быть выполнено в различных геометрических формах и размеров. Предпочтительные формы днища устьевой шахты могут быть либо в прямоугольной форме, квадратной форме, либо в круглой форме. К примеру, прямоугольная или квадратная форма днища устьевой шахты может быть выполнена с размерами от 500500 мм до 50005000 мм, при этом высота устьевой шахты может составлять от 500 до 3000 мм. Диаметр обсадной колонны, может составлять, например,339,7 мм, при этом проем для обсадной колонны в этом случае, составляет 639,7639,7 мм. Размеры и формы основных и вспомогательных элементов заявленной полезной модели могут иметь различные значения и форму и использоваться для каждого месторождения индивидуально. Приведенные в формуле существенные признаки определяют предпочтительное техническое решение из них. Размеры листов, креплений, хомутов с пластинами, проемов для обсадной колонны и размер диаметра обсадной колонны могут иметь различные размеры и геометрические формы. Днище устьевой шахты может выполняться из металлического материала толщиной от 1 мм до 50 мм, предпочтительно из стали. Предпочтительно, днище изготавливают из стального листа толщиной 5 мм. Днище устьевой шахты представляет собой цельнометаллический лист или соединенные между собой четыре металлических листа с размерами от 50400 мм до 23005000 мм включительно,предпочтительно,от 639,7680,15 мм до 2000430,15 мм включительно (например, два металлических листа с размерами 2000430,15 мм и два металлических листа с размерами 639,7680,15 мм). П-образные крепления представляют собой П-образный цельнометаллический материал(например, швеллер) или соединенные между собой Г-образные крепления,которые образуют П-образное крепление. П-образные крепления закреплены по периметру прямоугольного или квадратного проема для обсадной колонны. Круглые крепления выполнены, по меньшей мере, из одного фланца, а также могут быть выполнены, по меньшей мере, из двух сегментов, образующих фланец. Хомут представляет собой соединенные между собой два -образных приспособления посредством соединителей с герметизирующим слоем и/или клеящего состава, при этом данный хомут также соединен с металлическими пластинами посредством сварного соединения и/или соединителей с герметизирующим слоем и/или клеящего состава. Хомут в виде двух -образных приспособлений может быть изготовлен из любого пригодного для таких целей материала (из металла,пластика и др.). Каждое из-образных приспособлений с пластиной, предпочтительно,выполнено с размером 369,85739,7 мм, при этом в скрепленном виде два -образные приспособления с пластинами образуют форму, выполненную,предпочтительно, с размером 739,7739,7 мм. При применении различных соединителей(фундаментные анкерные болты, саморезы, дюбели,анкеры, метрические крепежи, перфорированные крепежи, заклпочные соединители, прижимы,зажимы) с герметизирующим слоем (резина,паронит, биконит, фторопласт, резинотканевая лента, силикон), отверстия под соединители выполняются с такими размерами и формами, чтобы обеспечивалась возможность подвижности соединителей с целью подгонки, регулировки и плотного прилегания соединяющих частей(П-образные, Г-образные, круглые крепления,пластины, листы, швеллеры и др.). Клеящий состав может быть на различных основах (на основе бутираля фенольного,эпоксидной смолы, битума, цемента, бутила,полиуретана,силикона,модифицированного силикона, тиокола и др.), предпочтительно клеящий состав марки БФ-2, БФ-4, БФ-6, БФ -10 Т, ЭД-5, ЭД 6, ЭД-40, ЭД-20, ИПЭ-9, БФК-9, ВК-200, ,Элад-К-19-3, Элад-К-24-30, Клей 88-СА. Применение клеящих составов имеет значение,которое упрощает демонтаж шахты в целом. В случае каких-либо осложнений,возможно,потребуется демонтаж шахты и применение клеящего состава как раз для таких случаев. 3 Применение средства для крепления боковых стенок устьевой шахты (проволока, катанка,металлическая пластина) по периметру с днищем связано с неправильной формой устьевой шахты или днища устьевой шахты. Например, в случаях,когда боковая стенка устьевой шахты выполнена с прогибом или приварку осуществляли неточно с установленными размерами. В итоге точно вырезанные металлические листы днища не могут быть вплотную установлены к боковым стенкам устьевой шахты. В этой связи, дополнительно применяют проволоку, катанку или металлическую пластину, где имеются щели. Когда осуществляют приварку и/или плавку проволоки, катанки или металлической пластины, эти щели (пустоты) заполняются, и эти заполненные щели потом соединяют днище и боковые стенки шахты. На фиг.1 показаны составные элементы днища устьевой шахты (вид сверху). На фиг.2 показано днище устьевой шахты (вид сбоку). На фиг.3 показано днище устьевой шахты (вид в разрезе). На фиг.4 показано днище устьевой шахты (вид сверху). На фиг.5 показано -образное приспособление(общий вид). Днище устьевой шахты выполнено из одного цельного металлического листа или соединенных между собой металлических листов (1) с наличием проема прямоугольной или квадратной или круглой формы для прохождения обсадной колонны (5) посредством сварного соединения и/или соединителей (7) с герметизирующим слоем и/или клеящего состава, при этом днище соединено с боковыми стенками (6) посредством сварного соединения и/или соединителей(7) с герметизирующим слоем и/или клеящего состава,снабжено П-образными или Г-образными или круглыми креплениями (2), закрепленными по периметру проема прямоугольной или квадратной или круглой формы на соединенных между собой металлических листах (1) посредством сварного соединения и/или соединителей-образных металлических приспособлений (3), соединенных между собой посредством соединителей (7) с герметизирующим слоем и/или клеящего состава и соединенных посредством сварного соединения и/или соединителей (7) с герметизирующим слоем и/или клеящего состава с металлическими пластинами (4), закрепленными на П-образных или Г-образных или круглых креплениях(2) посредством сварного соединения и/или соединителей (7) с герметизирующим слоем и/или клеящего состава. Днище выполнено,предпочтительно,из металлического листа (1) толщиной 1-50 мм, более предпочтительно, из стального листа толщиной 5 мм. Днище также выполнено, предпочтительно, в виде, по меньшей мере, четырех металлических 4 листов (1) с размерами от 50400 мм до 23005000 мм включительно,более предпочтительно, в виде, по меньшей мере, четырех металлических листов (1) с размерами от 639,7680,15 мм до 2000430,15 мм включительно. Днище дополнительно снизу укреплено трубами и/или уголками и/или ребрами жесткости с возможностью прохода обсадной колонны (5) посредством сварного соединения и/или соединителей (7) с герметизирующим слоем. П-образные крепления (2) выполнены из цельнометаллического материала типа швеллер или двух скрепленных между собой Г-образных креплений (2), Г-образные крепления (2) выполнены из цельнометаллического материала типа металлический уголок, а также круглые крепления(2) выполнены, по меньшей мере, из одного фланца,а также могут быть выполнены, по меньшей мере, из двух сегментов, образующих фланец. В хомуте из двух -образных приспособлений(3) две скрепленные дугообразные части (9) имеют диаметр больше, чем диаметр обсадной колонны (5). Каждое из-бразных приспособлений выполнена, по меньшей мере, из одного материала, выбранного из группы металлическая полоса,пластиковая полоса,металлическая проволока, пластиковая проволока,металлическая катанка, разрезанная поперечно металлическая труба, разрезанная поперечно пластиковая труба. Дугообразная часть (9) двух-образных приспособлений выполнена с последующей приваркой по обеим сторонам дугообразной части к плоским крепежным частям(8), при этом дугообразная часть (9) двух-образных приспособлений (3) имеет ширину в пределах 3-300 мм, предпочтительно, 50 мм. Плоские крепежные части (8) двух-образных приспособлений (3) имеют ширину в пределах 3-300 мм, предпочтительно, 50 мм. В качестве соединителей (7) использовано, по меньшей мере, одно средство, выбранное из группы фундаментные анкерные болты, саморезы, дюбели,анкеры, метрические крепежи, перфорированные крепежи, заклпочные соединители, прижимы,зажимы, а в качестве герметизирующего слоя использовано, по меньшей мере, одно средство,выбранное из группы паронит,биконит,фторопласт, резинотканевая лента, резина, силикон,а также в качестве клеящего состава использовано,по меньшей, одно средство, выбранное из группы на основе бутираля фенольного, эпоксидной смолы,битума, цемента, бутила, полиуретана, силикона,модифицированного силикона и тиокола. Днище дополнительно имеет нанесенный слой антикоррозийный грунтовки (например, ГФ-021) и/или нанесенный слой лакокрасочных материалов(например, битумно-резиновый материал). Днище дополнительно по периметру снабжено,по меньшей мере, одним средством для крепления боковых стенок устьевой шахты, выбранным из группы проволока катанка,металлическая пластина. Полезная модель осуществляется следующим образом. Настоящая полезная модель поясняется конкретными примерами, которые наглядно демонстрируют возможность достижения приведенной совокупностью признаков требуемого технического результата, однако не являются единственно возможными. Пример 1. Монтаж днища устьевых шахт. Работы по монтажу и демонтажу металлического днища проводятся огневым способом. Прямоугольная форма днища устьевой шахты выполнена с размером 15002000 мм, при этом высота устьевой шахты составляет 500-3000 мм. Диаметр обсадной колонны, может составлять,например, 339,7 мм, при этом проем для обсадной колонны в этом случае, составляет 639,7639,7 мм. Днище выполняют из одного цельного металлического листа или соединенных между собой металлических листов с наличием проема прямоугольной или квадратной или круглой формы для прохождения обсадной колонны посредством сварного соединения, при этом днище снабжают П-образными или Г-образными или круглыми креплениями, закрепленными по периметру проема прямоугольной или квадратной или круглой формы на соединенных между собой металлических листах посредством сварного соединения или соединителей,а также снабжают двумя-образными металлическими приспособлениями,соединенными между собой посредством соединителей (фундаментные анкерные болты,саморезы, дюбели, анкеры, метрические крепежи,перфорированные крепежи,заклпочные соединители,прижимы,зажимы) с герметизирующим слоем (паронит, биконит,фторопласт, резинотканевая лента, резина, силикон) и соединенными посредством сварного соединения с металлическими пластинами, закрепленными на П-образных или Г-образных или круглых креплениях посредством сварного соединения или соединителей (фундаментные анкерные болты,саморезы, дюбели, анкеры, метрические крепежи,перфорированные крепежи,заклпочные соединители, прижимы, зажимы). Каждое из размером 739,7739,7 мм. В хомуте из двухобразных приспособлений две скрепленные дугообразные части имеют диаметр больше, чем диаметр обсадной колонны. Дугообразная часть двух-образных приспособлений выполнена из материала (металлическая и/или пластиковая полоса,металлическая и/или пластиковая проволока, металлическая катанка, разрезанная поперечно металлическая и/или пластиковая труба). Дугообразная часть двух-образных приспособлений выполнена с последующей приваркой по обеим сторонам дугообразной части к плоским крепежным частям, при этом дугообразная-образных приспособлений имеет часть двух ширину предпочтительно 50 мм, а плоские крепежные части двух -образных приспособлений имеют ширину предпочтительно 50 мм. (например,трубу можно разрезать по 50 мм поперечно, тогда получиться круглый элемент, данный круглый элемент делят пополам и далее присоединяют к плоским крепежным частям посредством сварного соединения и/или соединителей с герметизирующим слоем и/или посредством клеящего состава, далее эти -образные приспособления будут соединены с пластинами посредством сварного соединения и/или соединителей с герметизирующим слоем и/или посредством клеящего состава при этом плоские крепежные части с обеих сторон-образных приспособлений будут стягиваться друг с другом посредством соединителей с герметизирующим слоем и/или клеящего состава). Отверстия под соединители выполняются в продольной форме с такими размерами, чтобы обеспечить возможность подвижности соединителей с целью подгонки, регулировки и плотного прилегания соединяющих частей (П-образные,Г-образные, круглые крепления, пластины, листы,швеллеры и др.). Если днище изготавливают для ранее установленной шахты без днища, то оно может быть выполнено в виде четырех металлических листов,два из которых имеют размер 2000430,15 мм, и остальные два металлических листа 639,7680,15 мм. П-образные крепления выполнены из цельнометаллического материала типа швеллер или двух Г-образных угольников. Предварительно,стенки устьевой шахты подготавливают,выравнивают,шлифуют,промазывают лакокрасочными и другими материалами (например, герметик) с целью плотного, прочного присоединения с прилагаемым,прикрепляемым материалом, одними из которых может быть металлический уголок или ребро жесткости (например, металлический швеллер или металлический угольник). Днище обрабатывают антикоррозийным слоем грунтовки (например, ГФ 021) и несколько раз наносят слой лакокрасочных материалов(например,ПФ-115),и при необходимости могут использовать изоляционный слой (например, битумно-резиновый материал). 5 Днище снизу укрепляют трубами или уголками или ребрами жесткости с возможностью прохода обсадной колонны посредством сварного соединения. В целях укрепления и создания жесткости по периметру днища шахты укладывают ребра (например, металлический швеллер) или отдельные уголки жесткости (100-150 мм) местами(в целях экономии) на расстоянии от одной боковой стенки до другой боковой стенки устьевой шахты,концы ребер или уголков жесткости герметично соединяют сварными соединениями к боковым стенкам шахты. Снизу к этим ребрам или уголкам можно дополнительно укрепить (подпереть) ребрами и/или уголками жесткости с плоским основанием, при этом ребра и уголки жесткости к стенкам обсадной колонны не прикасаются. В случае образования щелей между днищем и боковыми стенками устьевой шахты, днище можно дополнительно по периметру снабдить путем приварки средством для крепления боковых стенок устьевой шахты (проволока катанки, металлическая пластина) для последующей приварки к боковым стенкам устьевой шахты. Пример 2. Монтаж днища устьевых шахт. Работы по монтажу и демонтажу металлического днища проводятся не огневым способом. Прямоугольная форма днища устьевой шахты выполнена с размером 15002000 мм, при этом высота устьевой шахты составляет 500-3000 мм. Диаметр обсадной колонны, может составлять,например, 339,7 мм, при этом проем днища для обсадной колонны в этом случае, составляет 639,7639,7 мм. На предварительно изготовленных металлических листах для днища устьевой шахты,проделывают посредством газоэлектросварочного и/или электросверлильного оборудования отверстия для соединителей (фундаментные анкерные болты,саморезы, дюбели, анкеры, метрические крепежи,перфорированные крепежи,заклпочные соединители, прижимы, зажимы) с ребрами и/или уголками жесткости, которые предварительно были закреплены к стенкам устьевой шахты. С целью плотного, герметичного соединения между стенкой шахты и ребрами и/или уголками жесткости, между уголками жесткости и днищем, между днищем и стенками обсадной колонны, между ними укладывают герметизирующий слой (паронит,биконит, фторопласт, резинотканевая лента, резина,силикон), затем затягивают соединителями. Днище выполняют из одного цельного металлического листа или соединенных между собой металлических листов с наличием проема прямоугольной или квадратной или круглой формы для прохождения обсадной колонны посредством соединителей с герметизирующим слоем (паронит,биконит, фторопласт, резинотканевая лента, резина,силикон), при этом днище снабжают П-образными или Г-образными или круглыми креплениями,закрепленными по периметру проема прямоугольной или квадратной или круглой формы на соединенных между собой металлических листах посредством соединителей с герметизирующим 6 слоем, а также снабжают хомутом в виде двух-образных металлических приспособлений,соединенных между собой посредством соединителей с герметизирующим слоем и соединенных посредством соединителей с герметизирующим слоем с металлическими пластинами, закрепленными на П-образных или Г-образных или круглых креплениях посредством соединителей с герметизирующим слоем. Каждое из-образных приспособлений две скрепленные дугообразные части имеют диаметр больше, чем диаметр обсадной колонны Дугообразная часть двух-образных приспособлений выполнена из материала (металлическая и/или пластиковая полоса,металлическая и/или пластиковая проволока, металлическая и/или пластиковая катанка, разрезанная поперечно металлическая и/или пластиковая труба). Дугообразная часть двух-образных приспособлений выполнена с последующей приваркой по обеим сторонам дугообразной части к плоским крепежным частям,при этом дугообразная часть двух-образных приспособлений имеет ширину предпочтительно 50 мм, а плоские крепежные части двух-образных приспособлений имеют ширину предпочтительно 50 мм. (например, трубу можно разрезать по 50 мм поперечно, тогда получиться круглый элемент, данный круглый элемент делят пополам и далее присоединяют к плоским крепежным частям посредством сварного соединения и/или соединителей с герметизирующим слоем и/или посредством клеящего состава, далее эти -образные приспособления будут соединены с пластинами посредством сварного соединения и/или соединителей с герметизирующим слоем и/или посредством клеящего состава при этом плоские крепежные части с обеих сторон-образных приспособлений будут стягиваться друг с другом посредством соединителей с герметизирующим слоем и/или клеящего состава). Отверстия под соединители выполняются в продольной форме с такими размерами, чтобы обеспечить возможность подвижности соединителей с целью подгонки,регулировки и плотного прилегания соединяющих частей(П-образные,Г-образные,круглые крепления, пластины, листы, швеллеры и др.). Днище может быть выполнено в виде четырех металлических листов, два из которых имеют размер 2000430,15 мм, и остальные два металлических листа 639,7680,15 мм. П-образные крепления выполнены из одного швеллера или соединенных между собой металлических уголков,при этом металлические уголки соединены между собой посредством соединителей с герметизирующим слоем. Предварительно,стенки устьевой шахты подготавливают,выравнивают,шлифуют,промазывают лакокрасочными и другими материалами (например, герметик) с целью плотного, прочного присоединения с прилагаемым,прикрепляемым материалом, одними из которых может быть металлический уголок и/или ребра жесткости (например, металлический швеллер). Днище обрабатывают антикоррозийным слоем грунтовки (например, ГФ-021) и несколько раз наносят слой лакокрасочных материалов (например,ПФ-115), и при необходимости могут использовать изоляционный слой (например, битумно-резиновый материал). Днище снизу укрепляют трубами или уголками или ребрами жесткости с возможностью прохода обсадной колонны посредством соединителей с герметизирующим слоем. В целях укрепления и создания жесткости по центру днища шахты укладывают ребра (например, металлический швеллер) или уголки жесткости от боковой стенки до другой боковой стенки устьевой шахты, Эти ребра или уголки жесткости расположены на расстоянии друг от друга достаточными, чтобы между ними оставался проход для обсадной колонны, концы ребер или уголков жесткости герметично закрепляют соединителями к боковым стенкам шахты. Снизу к этим ребрам или уголкам можно дополнительно укрепить (подпереть) ребрами и/или уголками жесткости с плоским основанием, при этом ребра и уголки жесткости к стенкам обсадной колонны не прикасаются. В случае образования щелей между днищем и боковыми стенками устьевой шахты, днище можно дополнительно по периметру снабдить путем приварки средством для крепления боковых стенок устьевой шахты (проволока катанка, металлическая пластина) для последующей приварки к боковым стенкам устьевой шахты. Пример 3. Монтаж днища устьевых шахт. Работы по монтажу и демонтажу металлического днища проводятся не огневым способом. Прямоугольная форма днища устьевой шахты выполнена с размером 15002000 мм, при этом высота устьевой шахты составляет 500-3000 мм. Диаметр обсадной колонны, может составлять,например, 339,7 мм, при этом проем днища для обсадной колонны в этом случае, составляет 639,7639,7 мм. На предварительно изготовленных металлических листах для днища устьевой шахты,можно проделать посредством газоэлектросварочного и/или электросверлильного оборудования отверстия для соединителей(фундаментные анкерные болты, саморезы, дюбели,анкеры, метрические крепежи, перфорированные крепежи, заклпочные соединители, прижимы,зажимы) с ребрами и/или уголками жесткости,которые предварительно были закреплены к стенкам устьевой шахты. С целью плотного, герметичного соединения между стенкой шахты и ребрами и/или уголками жесткости, между уголками жесткости и днищем, между днищем и стенками обсадной колонны,между ними укладывают герметизирующий слой(паронит,биконит,фторопласт, резинотканевая лента, резина, силикон),затем их обрабатывают клеящим составом (на основе бутираля фенольного, эпоксидной смолы,битума, цемента, бутила, полиуретана, силикона,модифицированного силикона и тиокола),предпочтительно клеящие составы марки БФ-2,БФ-4, БФ-6, БФ-10 Т, ЭД-5, ЭД-6, ЭД-40, ЭД-20,ИПЭ-9, БФК-9, ВК-200, , Элад-К-19-3,Элад-К-24-30, Клей 88-СА, при этом возможно применение соединителей. Днище выполняют из одного цельного металлического листа или соединенных между собой металлических листов с наличием проема прямоугольной или квадратной или круглой формы для прохождения обсадной колонны посредством клеящего состава, при этом возможно применение соединителей с герметизирующим слоем, при этом днище снабжают П-образными или Г-образными или круглыми креплениями, закрепленными по периметру проема прямоугольной или квадратной или круглой формы на соединенных между собой металлических листах посредством клеящего состава,при этом возможно применение соединителей с герметизирующим слоем, а также снабжают хомутом в виде двух-образных металлических приспособлений,соединенных между собой посредством клеящего состава, при этом возможно применение соединителей с герметизирующим слоем и соединенных посредством соединителей с герметизирующим слоем и/или клеящего состава с металлическими пластинами, закрепленными на П-образных или Г-образных или круглых креплениях посредством соединителей с герметизирующим слоем и/или клеящего состава. Каждое из-образных приспособлений с пластиной, предпочтительно,выполнено с размером 369,85739,7 мм, при этом в скрепленном виде два -образные приспособления с пластинами образуют форму, выполненную,предпочтительно, с размером 739,7739,7 мм. В хомуте из двух-образных приспособлений две скрепленные дугообразные части имеют диаметр больше,чем диаметр обсадной колонны. Дугообразная часть двух-образных приспособлений выполнена из материала-образных приспособлений выполнена с последующей приваркой по обеим сторонам дугообразной части к плоским крепежным частям,7 при этом дугообразная часть двух-образных приспособлений имеет ширину предпочтительно 50 мм, а плоские крепежные части двух-образных приспособлений имеют ширину предпочтительно 50 мм (например, трубу можно разрезать по 50 мм поперечно, тогда получиться круглый элемент, данный круглый элемент делят пополам и далее присоединяют к плоским крепежным частям посредством сварного соединения и/или соединителей с герметизирующим слоем и/или посредством клеящего состава, далее эти -образные приспособления будут соединены с пластинами посредством сварного соединения и/или соединителей с герметизирующим слоем и/или посредством клеящего состава при этом плоские крепежные части с обеих сторон-образных приспособлений будут стягиваться друг с другом посредством соединителей с герметизирующим слоем и/или клеящего состава). Отверстия под соединители выполняются в продольной форме с такими размерами, чтобы обеспечить возможность подвижности соединителей с целью подгонки,регулировки и плотного прилегания соединяющих частей(П-образные,Г-образные,круглые крепления, пластины, листы, швеллеры и др.). Днище может быть выполнено в виде четырех металлических листов, два из которых имеют размер 2000430,15 мм, и остальные два металлических листа 639,7680,15 мм. П-образные крепления выполнены из одного швеллера или соединенных между собой металлических уголков,при этом металлические уголки соединены между собой посредством соединителей с герметизирующим слоем. Предварительно,стенки устьевой шахты подготавливают,выравнивают,шлифуют,промазывают лакокрасочными и другими материалами (например, герметик) с целью плотного, прочного присоединения с прилагаемым,прикрепляемым материалом, одними из которых может быть металлический уголок и/или ребро жесткости (например, металлический швеллер). Днище обрабатывают антикоррозийным слоем грунтовки (например, ГФ-021) и несколько раз наносят слой лакокрасочных материалов (например,ПФ-115), и при необходимости могут использовать изоляционный слой (например, битумно-резиновый материал). Днище снизу укрепляют трубами или уголками или ребрами жесткости с возможностью прохода обсадной колонны посредством клеящего состава,при этом возможно применение соединителей с герметизирующим слоем. В целях укрепления и создания жесткости по центру днища шахты укладывают ребра (например, металлический швеллер) или уголки жесткости от боковой стенки до другой боковой стенки устьевой шахты, эти ребра или уголки жесткости расположены на расстоянии друг от друга достаточными, чтобы между ними оставался проход для обсадной 8 колонны, концы ребер или уголков жесткости герметично закрепляют соединителями к боковым стенкам шахты. Снизу к этим ребрам или уголкам можно дополнительно укрепить (подпереть) ребрами и/или уголками жесткости с плоским основанием, при этом ребра и уголки жесткости к стенкам обсадной колонны не прикасаются. В случае образования щелей между днищем и боковыми стенками устьевой шахты, днище можно дополнительно по периметру снабдить путем приварки средством для крепления боковых стенок устьевой шахты (проволока катанка, металлическая пластина) для последующей приварки к боковым стенкам устьевой шахты. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Днище устьевой шахты, выполненное из металлического материала, с наличием проема для прохождения обсадной колонны, отличающееся тем, что днище выполнено из одного цельного металлического листа или соединенных между собой металлических листов с наличием проема прямоугольной или квадратной или круглой формы для прохождения обсадной колонны посредством сварного соединения и/или соединителей с герметизирующим слоем и/или посредством клеящего состава,снабжено П-образными и/или Г-образными и/или круглыми креплениями,закрепленными по периметру проема прямоугольной или квадратной или круглой формы на соединенных между собой металлических листах посредством сварного соединения и/или соединителей с герметизирующим слоем и/или посредством клеящего состава,снабжено хомутом в виде двух-образных приспособлений,соединенных между собой посредством соединителей с герметизирующим слоем и/или посредством клеящего состава, и соединенных посредством сварного соединения и/или соединителей с герметизирующим слоем и/или посредством клеящего состава с металлическими пластинами, закрепленными на П-образных и/или Г-образных и/или круглых креплениях посредством сварного соединения и/или соединителей с герметизирующим слоем и/или посредством клеящего состава. 2. Днище по п.1, отличающееся тем, что выполнено, предпочтительно, из металлического листа толщиной 1-50 мм. 3. Днище по п.п.1 и 2, отличающееся тем, что выполнено, более предпочтительно, из стального листа толщиной 5 мм. 4. Днище по п.п.1, 2 и 3, отличающееся тем, что выполнено, предпочтительно, в виде, по меньшей мере, четырех металлических листов с размерами от 50400 мм до 23005000 мм включительно. 5. Днище по п.п.1, 2, 3 и 4, отличающееся тем,что выполнено, более предпочтительно, в виде, по меньшей мере, четырех металлических листов с размерами от 639,7680,15 мм до 2000430,15 мм включительно. 6. Днище по п.1, отличающееся тем, что дополнительно снизу укреплено трубами с возможностью прохода обсадной колонны. 7. Днище по п.1, отличающееся тем, что дополнительно снизу укреплено уголками жесткости с возможностью прохода обсадной колонны. 8. Днище по п.1, отличающееся тем, что дополнительно снизу укреплено ребрами жесткости с возможностью прохода обсадной колонны. 9. Днище по п.1, отличающееся тем, что П-образные крепления выполнены из цельнометаллического материала типа швеллер. 10. Днище по п.1, отличающееся тем, что Г-образные крепления выполнены из цельнометаллического материала типа металлический угольник. 11. Днище по п.1, отличающееся тем, что Г-образные крепления выполнены с возможностью соединения между собой с образованием П-образного крепления. 12. Днище по п.1, отличающееся тем, что круглые крепления выполнены, по меньшей мере, из одного фланца. 13. Днище по п.1, отличающееся тем, что круглые крепления выполнены, по меньшей мере, из двух сегментов, образующих фланец. 14. Днище по п.1, отличающееся тем, в хомуте-образных приспособлений две из двух скрепленные дугообразные части имеют диаметр больше, чем диаметр обсадной колонны. 15. Днище по пп.1 и 14, отличающееся тем,что дугообразная часть двух-образных приспособлений выполнена, по меньшей мере, из одного материала, выбранного из группы металлическая полоса,пластиковая полоса,металлическая проволока, пластиковая проволока,металлическая катанка, разрезанная поперечно металлическая труба, разрезанная поперечно пластиковая труба.-образных приспособлений выполнена с последующей приваркой по обеим сторонам дугообразной части к плоским крепежным частям. 17. Днище по пп.1, 14, 15 и 16, отличающееся тем, что дугообразная часть двух-образных приспособлений имеет ширину в пределах 3-300 мм. 18. Днище по пп.1, 14, 15, 16 и 17, отличающееся тем, что дугообразная часть двух-образных приспособлений имеет ширину, предпочтительно,50 мм. 19. Днище по пп.1, 14 и 16, отличающееся тем,-образных что плоские крепежные части двух приспособлений имеют ширину в пределах 3-300 мм. 20. Днище по пп.1, 14, 16 и 19, отличающееся тем, что плоские крепежные части двух -образных приспособлений имеют ширину, предпочтительно,50 мм. 21. Днище по п.1, отличающееся тем, что в качестве соединителей использовано,по меньшей мере, одно средство, выбранное из группы фундаментные анкерные болты, саморезы, дюбели,анкеры, метрические крепежи, перфорированные крепежи, заклпочные соединители, прижимы,зажимы. 22. Днище по п.1, отличающееся тем, что в качестве герметизирующего слоя использовано, по меньшей мере, одно средство, выбранное из группы паронит, биконит, фторопласт, резинотканевая лента, резина, силикон. 23. Днище по п.1, отличающееся тем, что в качестве клеящего состава использовано, по меньшей, одно средство, выбранное из группы на основе бутираля фенольного, эпоксидной смолы,битума, цемента, бутила, полиуретана, силикона,модифицированного силикона и тиокола.
