Зубная щетка

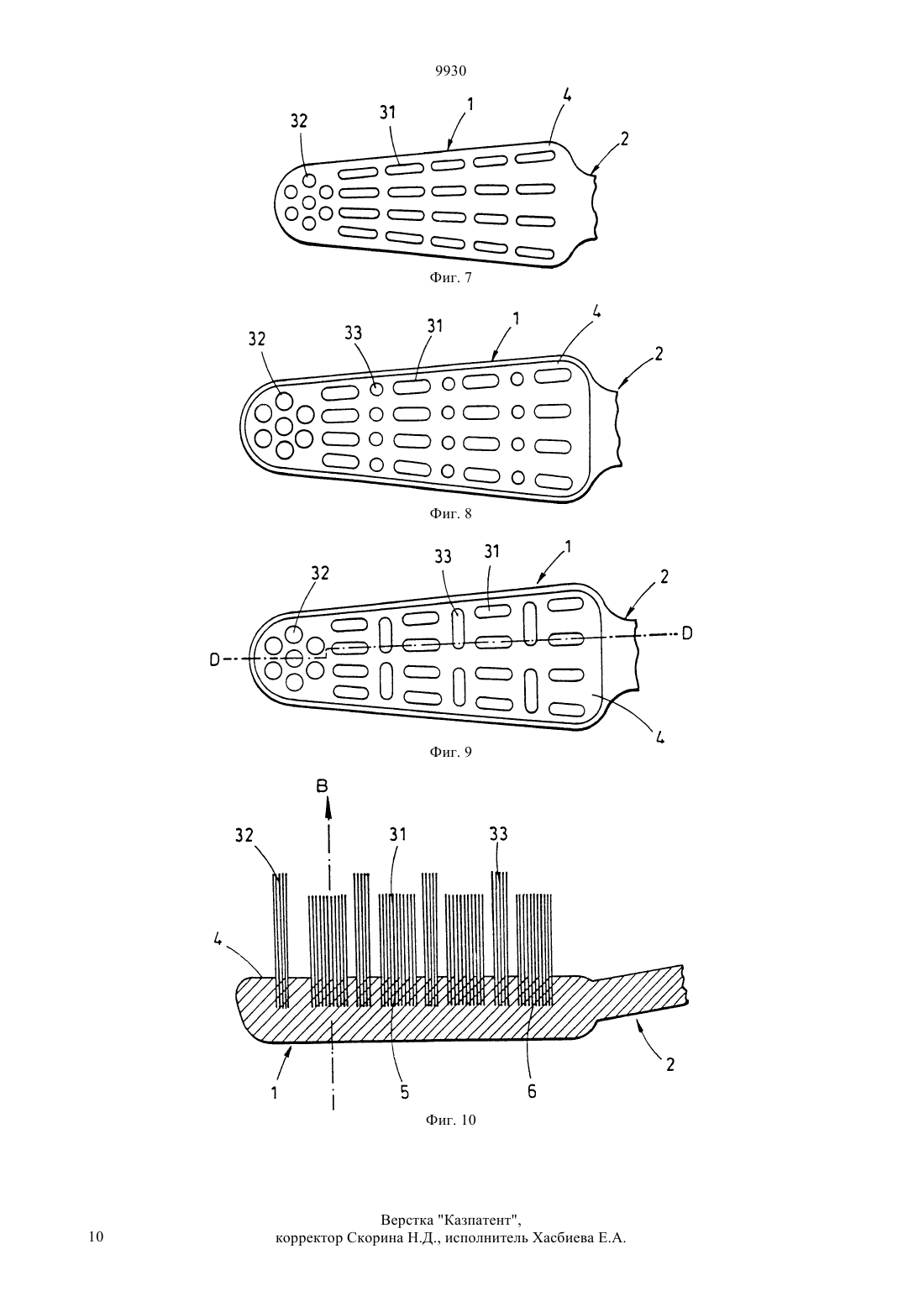

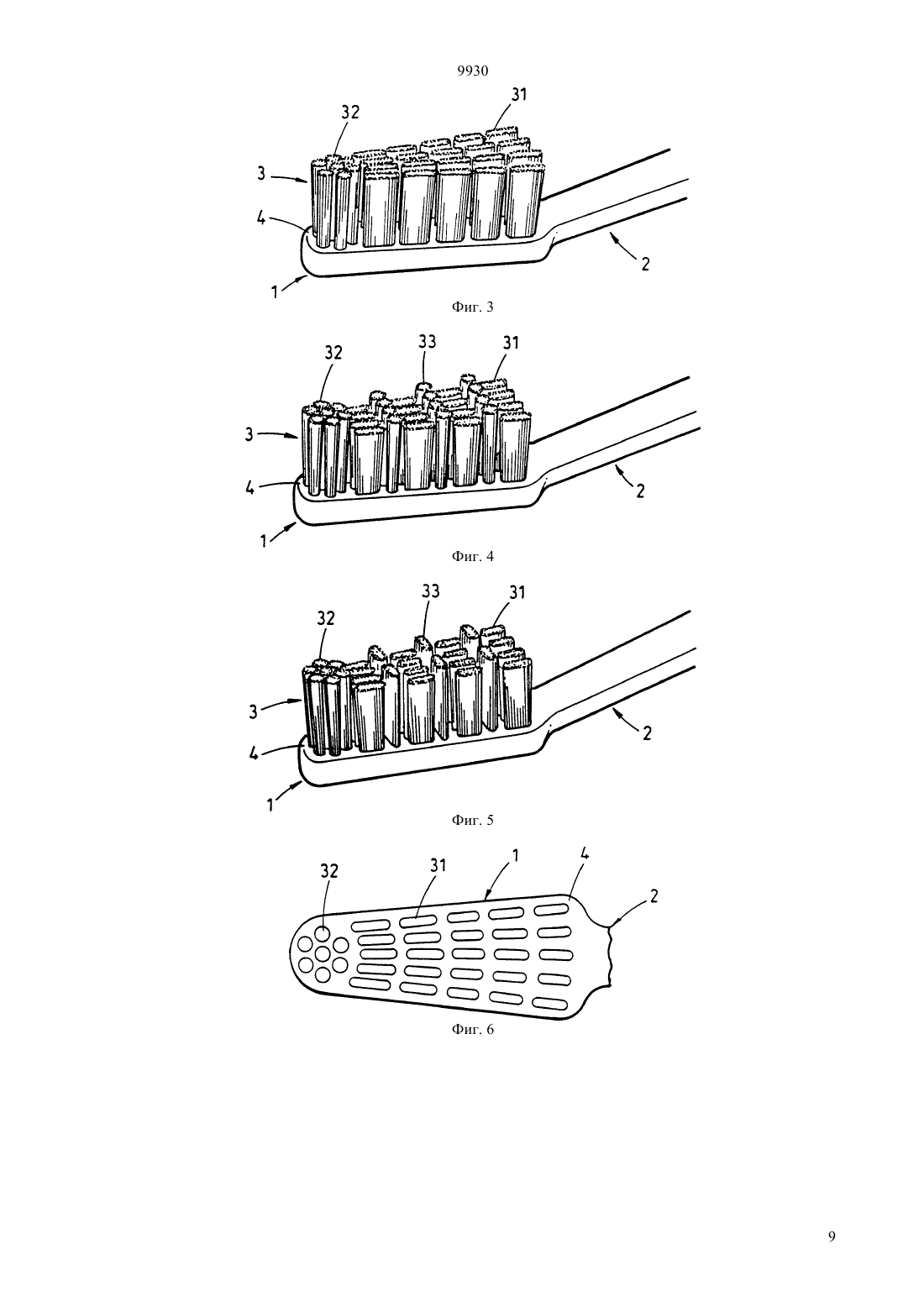

(51)7 46 9/04 НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН Зубная щетка, снабженная первой группой отдельных пучков (31), которые представляют в общем прямоугольник в поперечном сечении, перпендикулярном оси пучка, вытянутый параллельно стороне головки щетки (1). Вторая группа пучков (32) расположена на конце головки (1), удаленном от ручки,эта группа пучков, или одиночный пучок, имеет поперечное сечение, перпендикулярное оси пучка, либо в виде С или , либо круглой формы. Описанное расположение пучков щетины обеспечивает более низкую густоту щетины в направлении, поперечном к продольной оси щетки. 9930 Данное изобретение относится к новому устройству, которым является зубная щетка. Зубные щетки представляют собой давно известные предметы и, как правило, состоят из ручки, на одном из концов которой располагается щетконесущая головка оба этих компонента ориентированы вдоль продольной оси зубной щетки. Щетина такой головки обычно формируется из совокупности отдельных пучков, посаженных в гнезда на той стороне головки, где находится щетина, и выступающих в основном перпендикулярно к щеточной поверхности головки. В известных зубных щетках такие пучки имеют в основном круглое сечение и посажены в гнезда головки, имеющие обычно также круглое сечение. Известны зубные щетки, в которых щетина устроена в виде единого ковра (клока волос), покрывающего практически всю поверхность щетинистой стороны головки, см., например, патент США 4646381, который описывает также зубную щетку,имеющую комбинацию пучков круглого, овального и прямоугольного сечения, расположенных в средней части более крупного ковра из отдельных волос щетины, покрывающего практически всю поверхность щетинистой стороны головки. Патент США 4268933 описывает зубную щетку, имеющую щетину, устроенную в виде крупных пучков прямоугольной формы, длинная сторона которых ориентирована преимущественно по короткой стороне (ширине) головки щетки. Патент США 2209173 описывает зубную щетку, имеющую удлиненные прямоугольные пучки щетины, причем их длинная сторона ориентирована преимущественно параллельно осевой линии щетки эти пучки чередуются с прямоугольными пучками, наклоненными друг к другу, к тому же волосы щетины обрезаются таким образом,чтобы торец пучка имел плоскую поверхность с острыми краями. Пучки щетины имеют преимущественно круглое поперечное сечение и обычно обладают равной жесткостью при их изгибе путем приложения усилия,направленного перпендикулярно к осевой линии волос в пучке (осевой линии пучка), независимо от того, направлено это усилие вдоль осевой линии зубной щетки или перпендикулярно этой линии, т.е. по короткой стороне (ширине) головки щетки. Недостатком этого может быть то, что пучки имеют преимущественно одинаковую жесткость на изгиб как при движении головки щетки параллельно ее осевой линии по поверхности зубов (параллельно линии десен), так и при движении головки щетки перпендикулярно ее осевой линии вверх и вниз по поверхности зубов с пересечением края десен. Желательно, чтобы зубная щетка была мягче, т.е. менее жесткой на изгиб, при движении щетины перпендикулярно линии десен с пересечением последней, что необходимо для предотвращения повреждения края десен. Предложена зубная щетка, структура пучков которой представляет собой удлиненные ковры щетины и на крае головки которой (отстоящем дальше 2 всего от ручки) имеются закругленные пучки щетины. Реализация данного изобретения позволяет создать зубную щетку, имеющую ручку, на одной стороне которой располагается щетконесущая головка щетина головки организована в структуру, представляющую собой множество отдельных пучков,выступающих из поверхности головки зубной щетки(щеточная поверхность) в направлении, в основном перпендикулярном осевой линии зубной щетки структура пучков характеризуется одним или несколькими пучками (первые пучки) с таким поперечным сечением (в плоскости, перпендикулярной осевой линии пучка), когда размер в направлении,параллельном в основном осевой линии зубной щетки, превышает размер, перпендикулярный в основном осевой линии зубной щетки эти пучки комбинируются с одним или несколькими пучками (вторыми пучками), которые располагаются на конце головки, наиболее удаленном от ручки зубной щетки вторые пучки сформированыв основном в круглую или многоугольную структуру из дискретных пучков, илив один пучок в основном круглого поперечного сечения, выступающий перпендикулярно к щеточной поверхности головки, илив пучок в основном С или -образного поперечного сечения, выступающий перпендикулярно к щеточной поверхности, у которого, по крайней мере,одна из линий (лимбов) в виде букв С илиориентирована в основном вдоль продольной оси зубной щетки, а закругленный изгиб в буквах С илиобращен к тому краю щеточной поверхности, который дальше всех удален от ручки. Термин в основном перпендикулярном осевой линии зубной щетки включает все направления,лежащие в диапазоне между абсолютной параллельностью продольной оси и параллельностью продольным боковым сторонам головки зубной щетки. Термин в основном круглым включает и полукруг. Как правило, каждый такой первый пучок покрывает не более 25 площади щеточной поверхности головки, например, не более 20 , лучше, если менее 10 , преимущественно менее 5 , например, 1-2 площади щеточной поверхности головки. Как правило, такие пучки могут иметь отношение размера в направлении, в основном параллельном осевой линии зубной щетки (т.е. длины) к размеру,в основном перпендикулярному осевой линии зубной щетки (т.е. ширине) 1,5 1 или более, лучше,если 2 1 или более, например, 2,5 1 или более, например, в диапазоне 2,5-3,5 1. Поперечное сечение таких первых пучков может быть, например, в основном прямоугольной формы в пределах значительной части их области поперечного сечения, причем длинная сторона прямоугольника ориентирована в основном параллельно осевой линии зубной щетки. Термин в основном прямоугольной формы включает, помимо всего прочего,прямоугольную форму с закругленными углами -форму, т.е. две в основном параллельных длинных стороны и два закругленных конца. 9930 В качестве альтернативных вариантов поперечное сечение одного или нескольких первых пучков может иметь другие в основном линейные многоугольные или круглые формы, длинная сторона которых ориентирована в основном параллельно или преимущественно параллельно осевой линии зубной щетки, например, ромбоидальную форму или прямоугольную форму с одним или несколькими заостренными концами, -образную форму, при которой первый лимб ориентирован в основном параллельно оси зубной щетки, а второй лимб располагается под углом к первому лимбу, например, под углом 45 к первому лимбу, или -образную форму,когда, по крайней мере, один, но преимущественно оба лимба буквырасполагаются под углом менее 45 к осевой линии зубной щетки. Зубная щетка может иметь один первый пучок или несколько первых пучков, а сами пучки могут комбинироваться в различных формах поперечного сечения, например, пучки прямоугольной или лепешкообразной формы могут комбинироваться с пучками -образной формы. Как правило, зубная щетка, созданная по данному изобретению, может иметь от 2 до 25 первых пучков, которые могут иметь в основном прямоугольную или лепешкообразную форму. Например, первое материальное воплощение зубной щетки, созданной по данному изобретению,может иметь структуру первых пучков, имеющих в основном прямоугольное поперечное сечение в плоскости, перпендикулярной оси пучка и располагающихся на щеточной поверхности головки, причем каждый из первых пучков имеет длину, составляющую примерно от 0,1 до 0,9 (например, 0,250,75) общей длины щеточной поверхности головки,и ширину, составляющую примерно от 0,05 до 0,5(преимущественно 0,1-0,5) общей ширины щеточной поверхности головки. Как правило, структура первых пучков может включать от 5 до 20 таких пучков, например, от 5 до 12. Таким образом, такие первые пучки представляют собой структуру длинных прямоугольных или-образных пучков,длинная ось которых ориентирована в основном параллельно длинной стороне щеточной поверхности. Каждый из таких первых пучков, например,может иметь такую длину, равную, к примеру, 0,75 длины щеточной поверхности, при которой каждый пучок простирается преимущественно по всей длине той части щеточной поверхности, которую занимают первые пучки. В качестве альтернативного варианта, длина отдельных таких первых пучков может быть такой (например, равной 0,1-0,5 длины щеточной поверхности), что их можно будет разместить в 2 или более (например, от 2 до 6) поперечных рядов по ширине щеточной поверхности. Первые пучки этого первого материального воплощения зубной щетки могут располагаться симметрично относительно продольной оси зубной щетки. В качестве альтернативного варианта, например,второе материальное воплощение зубной щетки,созданной по данному изобретению, может иметь структуру пучков, включающую 2 или более прямых или искривленных поперечных рядов первых пучков, размещенных равномерно по ширине щеточной поверхности, комбинируемую с (например, чередующуюся с) одним или большим числом прямых или искривленных поперечных рядов (размещенных равномерно по ширине щеточной поверхности) пучков (так называемых третьих пучков), имеющих в основном круглое поперечное сечение. Первые и третьи пучки данного второго варианта материального воплощения могут быть симметрично расположены относительно продольной оси зубной щетки. Опять же в качестве альтернативного варианта,например, третье материальное воплощение зубной щетки, созданной по данному изобретению, может иметь структуру пучков, включающую 2 или более прямых или искривленных поперечных рядов первых пучков, размещенных равномерно по ширине щеточной поверхности, комбинируемую с (например, чередующуюся с ) одним или большим числом прямых или искривленных поперечных рядов(.размещенных равномерно по ширине щеточной поверхности) третьих пучков, имеющих в основном прямоугольное поперечное сечение (как оно определено выше), наиболее длинная сторона которых ориентирована по ширине щеточной поверхности. Первые и третьи пучки данного третьего варианта материального воплощения могут быть симметрично расположены относительно продольной оси зубной щетки. Как правило, в такой зубной щетке может быть от 2 до 5 (например, 4) поперечных рядов первых пучков, комбинируемых с 1-4 (например, с тремя) рядами третьих пучков. В рядах первых пучков могут находиться, например, от 2 до 5 (например, 4) пучков, размещенных равномерно по ширине щеточной поверхности, а в рядах третьих пучков могут быть, например, от 2 до 5 (например, 4) третьих пучков в основном круглого сечения или от 1 до 3(например, 2) третьих пучков в основном прямоугольного сечения (наиболее длинная сторона которых ориентирована по ширине щеточной поверхности), размещенных равномерно по ширине щеточной поверхности. В качестве альтернативного варианта, например,четвертое материальное воплощение зубной щетки,созданной по данному изобретению, может иметь структуру пучков, имеющих в основном прямоугольное поперечное сечение в плоскости, перпендикулярной оси пучка, и располагающихся на щеточной поверхности головки, причем каждый из первых пучков имеет длину, составляющую примерно от 0,10 до 0,9 (как правило, 0,25-0,5) от общей длины щеточной поверхности, как правило, структура первых пучков может включать от 2 до 20 таких пучков, например, от 5 до 12, и такие первые пучки комбинируются с одним или несколькими первыми пучками -образной формы, у которых первый лимб ориентирован в основном параллельно оси зубной щетки, а второй лимб располагается под 3 9930 углом к первому лимбу, например, под углом 45 к первому лимбу. Такие первые пучки -образной формы могут располагаться на том конце щеточной поверхности зубной щетки, который располагается ближе всего к ручке. Первые пучки этого второго материального воплощения могут быть симметрично расположены относительно продольной оси зубной щетки, и преимущественно зубная щетка такого материального воплощения имеет четное число таких первых пучков -образной формы, располагающихся симметрично на каждой из сторон вдоль продольной оси зубной щетки. Когда вторые пучки представляют собой структуру отдельных пучков, расположенных в круговом или многоугольном порядке, то такие вторые пучки могут иметь в основном круглое поперечное сечение и могут располагаться в основном по кругу, полукругом или по периметру многоугольника (каждая вершина которого совпадает с центром одного из пучков), причем эта структура отдельных пучков располагается вокруг центрального пучка. Как правило, центральный пучок может окружаться правильной (например, шестигранной) структурой таких симметрично расположенных пучков, например,это может быть равное число вторых пучков (например, их число может быть равно трем), расположенных по обе стороны относительно осевой линии зубной щетки. Диаметр такой структуры, как правило, может составлять 0,5-0,95 ширины щеточной поверхности вблизи того места, где располагается эта структура. Когда вторые пучки содержат один пучок, в основном закругленного (круглого, эллиптического,полукруглого или полуэллиптического) поперечного сечения, выступающий перпендикулярно щеточной поверхности, то такой пучок, как правило, может иметь ширину около 0,5-0,95 ширины щеточной поверхности вблизи такого пучка. Когда вторые пучки содержат пучок в основном С или -образного поперечного сечения, выступающий перпендикулярно щеточной поверхности, у которого, по крайней мере, один из лимбов в буквах С илиориентирован в основном вдоль продольной оси зубной щетки, а закругленный изгиб в буквах С илиобращен к тому краю щеточной поверхности, который дальше всех удален от ручки,диаметр закругленной части такого пучка может, как правило, составлять около 0,6-0,9 ширины щеточной поверхности вблизи такого пучка. Продольная ось зубной щетки может симметрично рассекать надвое такую С или -образную форму. Вдобавок (или как альтернативный вариант) пучки в основном круглого поперечного сечения могут комбинироваться с вышеописанными первыми, вторыми и третьими пучками, имеющими поперечное сечение (в плоскости, перпендикулярной осевой линии пучка), для которого характерно то, что размер этого сечения в направлении, совпадающем с осевой линией зубной щетки, превышает размер, перпендикулярный к осевой линии зубной щетки. Волоски (щетина) первых, вторых и третьих пучков могут быть преимущественно одинаковой длины, в результате чего их торцевая поверхность является преимущественно плоской, либо же длина щетины в направлении, совпадающем с осевой линией пучков, может быть различной в разных точках вдоль осевой линии зубной щетки, либо вдоль перпендикуляра к этой линии. Такое изменение, в частности, применимо к созданным по данному изобретению зубным щеткам, имеющим чередующиеся ряды пучков различных поперечных сечений, как это описано выше, например, для второго и третьего вариантов, где отдельные ряды могут иметь содержащуюся в них щетину различной длины. Например, относительно осевой линии зубной щетки пучки могут иметь волнистый или пилообразный профиль чередующихся пиков и впадин, как это описывается, например, в патентах 34 33 763, 91/19437,0449653,451911,4268933,3229318,3188673,2797429,1943225,4672706 и 74560 и т.д. Подходящей будет конструкция, когда первые пучки включают щетину несколько меньшей длины по сравнению с щетиной во вторых и третьих пучках, тогда как щетина вторых и третьих пучков может быть преимущественно одинаковой длины. Щетина пучков может изготавливаться из пластиковых материалов, обычных для данной области техники, занимающейся искусственными щетинами,например, из нейлона. Щетина в основном может быть обычной конструкции, например, это могут быть линейные нити (волоски) щетинообразующего материала, имеющие круглые полированные концы. Ручки и головка зубной щетки могут изготавливаться из пластиковых материалов, обычных для данной области техники, занимающейся ручками зубных щеток. Головка и ручка могут иметь общую форму, обычную для зубных щеток, а сама ручка может иметь один или несколько -образных изгибов для повышения гибкости ее использования,как это описывается, например, в патенте ЕР 0336641 А. Ручка может также включать один или несколько элементов, улучшающих качество захвата зубной щетки рукой, например, это могут быть ребристые площадки, захватываемые пальцами, как это также описывается, например, в патенте ЕР 0336641 А. Пучки и отдельные волоски щетины могут внедряться в головку по существу с использованием обычных технологий. Преимущественно щетина внедряется в головку зубной щетки с помощью процесса, при котором концы нитей щетины пучка, внедряемые в головку (прикрепляемые концы),сплавляются вместе с единой массой путем нагревания, и эта масса впоследствии (или тут же) вплавляется в материал головки щетки путем нагревания нитей или пучка и материала головки до температуры размягчения материалов, создания контакта между ними таким образом, чтобы они сплавились воедино, и далее путем охлаждения до точки застывания, в результате чего пучок является по сути дела 9930 приваренным внутрь головки. Для удобства головка может быть изготовлена с одним или несколькими гнездами, соответствующими положению, числу и размеру пучка (пучков), а сам пучок (пучки) может быть оплавлен, как описано выше, материалом головки, окружающим гнездо (гнезда). При производстве с использованием такого процесса щетина и головка должны изготавливаться из термопластического материала, например, из такого известного термопластического материала, как нейлон, который в настоящее время используется в производстве зубных щеток. Подходящий процесс изготовления зубных щеток, таким образом, описывается, например,в патентах 2664316 и 93/12690,В альтернативном способе изготовления зубных щеток по данному изобретению щетина пучков может быть сначала вплавлена в блок из термопластического материала с использованием вышеописанных структур расположения пучков, для чего может использоваться, например, вышеописанный процесс сплавления, после чего этот блок может быть вставлен и закреплен (например, путем тепловой сварки) в созданную в головке зубной щетки полость, либо иначе, блок может быть залит в головку зубной щетки. Альтернативные способы изготовления зубных щеток по данному изобретению будут совершенно ясны для специалистов в данной области. Зубная щетка по данному изобретению может применяться пользователем по сути дела обычным образом, но структура пучков таких зубных щеток способна улучшить очистительную способность зубной щетки, а также такая структура поможет уменьшить повреждаемость десен. Изобретение описано примерами со ссылками только на сопровождающие фигуры, которые предназначены для иллюстрации и не ограничивают общую концепцию данного изобретения. Фигуры 1, 2, 3, 4 и 5 показывают перспективное изображение головок зубных щеток, созданных по данному изобретению. Фигуры 6, 7, 8 и 9 показывают виды в плане структур пучков со стороны щеточной поверхности головок зубных щеток, созданных по данному изобретению. Фигура 10 показывает продольное сечение зубной щетки, показанной на фиг. 9. На фигурах 1-5 показана головка (1) зубной щетки. Каждая головка (1) объединена в единое целое с ручкой (2). На фиг. 1 осевая линия зубной щетки обозначена линией А-А, осевая линия пучка - линией В-В, направление ширина для головки (1) обозначено линией С-С. На каждой из головок (1), представленных на фиг. с 1 по 5, установлены пучки щетины (в основном по 3), выступающие из головки в основном перпендикулярно щеточной поверхности головки (1) и простирающиеся в основном в направлении оси пучка В-В. На фиг. 1 первые пучки (31) имеют прямоугольное поперечное сечение в плоскости, перпендику лярной оси пучка В-В, и два закругленных конца, а именно -форму. Структура пучков включает ряд пучков (31), у которых длинная сторона составляет 0,5 или более длины щеточной поверхности (4) и значительно превышает ширину этих пучков, а длинная сторона ориентирована преимущественно параллельно осевой линии зубной щетки, и один крупный второй пучок (32) круглого поперечного сечения в плоскости, перпендикулярной оси пучка(В-В), который располагается на том конце щеточной поверхности (4), который наиболее удален от ручки (2). На фиг. 2 первые пучки (31) имеют-форму в поперечном сечении, в плоскости, перпендикулярной оси пучка (В-В), первые пучки (34) имеют образную форму в поперечном сечении в плоскости,перпендикулярной оси пучка (В-В), причем первый лимб (преимущественно перпендикулярного поперечного сечения) ориентирован в основном параллельно оси зубной щетки, а второй лимб (34 А) располагается под углом примерно 45 к первому лимбу. Второй пучок (32) имеет -образную форму в поперечном сечении в плоскости, перпендикулярной оси пучка (В-В), причем оба лимба ориентированы в основном параллельно осевой линии зубной щетки,а его закругленное дно у конца головки (1) удалено от ручки (2). Осевая линия зубной щетки А-А рассекает буквуна два ее лимба. На фиг. 3 первые пучки (31) имеют в основном прямоугольную форму, а именно,-форму в поперечном сечении, в плоскости, перпендикулярной оси пучка (В-В), и располагаются в пять искривленных поперечных рядов, каждый из которых состоит из четырех первых пучков (31), размещенных равномерно по ширине щеточной поверхности (4). На конце щеточной поверхности (4), удаленной от ручки (2), располагается структура из вторых пучков(32) в основном круглого поперечного сечения, выстроенных по периметру правильного шестиугольника вокруг центрального пучка. Диаметр структуры вторых пучков (32) составляет около 0,9 ширины щеточной поверхности (4), измеренной там, где располагается центр описываемой структуры. На фиг. 4 первые пучки (31) имеют в основном прямоугольную форму, а именно,-форму, в поперечном сечении, в плоскости, перпендикулярной оси пучка (В-В), и располагаются в четыре прямых поперечных ряда, каждый из которых состоит из четырех первых пучков (31), размещенных равномерно по ширине щеточной поверхности (4). Между чередующимися рядами первых пучков (31) располагаются прямые рядки третьих пучков (33),размещенных равномерно по ширине щеточной поверхности, эти пучки (33) в основном имеют круглое сечение. На конце щеточной поверхности, удаленной от ручки (2), располагается структура из вторых пучков (32), в основном круглого поперечного сечения, расположенных по периметру правильного шестиугольника вокруг центрального пучка. Вторые пучки (32) и третьи пучки (33) имеют большую дли 5 9930 ну в направлении осевой линии пучка В-В, чем первые пучки (31). На фиг. 5 первые пучки (31) имеют в основном прямоугольную форму, а именно,-форму, в поперечном сечении, в плоскости перпендикулярной оси пучка (В-В), и располагаются в четыре прямых ряда, каждый из которых состоит из четырех первых пучков (31), размещенных равномерно по ширине щеточной поверхности. Между чередующимися рядами первых пучков (31) располагаются прямые рядки третьих пучков (33), которые имеют в основном прямоугольное поперечное сечение, и длинная сторона которых ориентирована по ширине щеточной поверхности, а также которые размещены равномерно по ширине щеточной поверхности. На конце щеточной поверхности, удаленной от ручки (2),располагается структура из вторых пучков (32) в основном круглого поперечного сечения, расположенных по периметру правильного шестиугольника вокруг центрального пучка. Вторые пучки (32) и третьи пучки (33) имеют большую длину в направлении осевой линии пучка В-В, чем первые пучки(31). На фиг с 6 по 9 показаны виды головок (1) зубных щеток (по данному изобретению) в плане, если смотреть сверху вниз, вдоль осевой линии пучков ВВ. У зубных щеток, показанных на фиг. 6 и 7,структура пучков (31, 32) аналогична структуре пучков у зубной щетки, показанной на фиг. 3. Эта структура включает первые пучки (31), которые имеют в основном прямоугольную форму, а именно,-форму, в поперечном сечении, в плоскости,перпендикулярной оси пучка (В-В), и располагаются поперечными рядками, размещенными равномерно по ширине щеточной поверхности (4) эти рядки имеют криволинейную форму на фиг. 6 (как это показано на фиг. 3) и прямую форму на фиг. 7. Продольный размер первых пучков (31) таков, что по длине щеточной поверхности (4), занимаемой первыми пучками, равномерно размещено пять поперечных рядов первых пучков (31). На конце щеточной поверхности (4), удаленной от ручки (2), располагается структура из вторых пучков (32) в основном круглого поперечного сечения, расположенных по периметру правильного шестиугольника вокруг центрального пучка (32). У зубных щеток, показанных на фиг. 8 и 9,структура пучков (31, 32, 33) аналогична структуре пучков у зубных щеток, показанных, соответственно, на фиг. 4 и 5. Эта структура включает первые пучки (31), которые имеют в основном прямоугольную форму, а именно,-форму, в поперечном сечении в плоскости, перпендикулярной оси пучка(В-В), и располагаются прямыми поперечными рядками, размещенными равномерно по ширине щеточной поверхности. Между чередующимися рядами первых пучков (31) соответственно располагаются прямые рядки третьих пучков (33), ориентированные в основном по ширине щеточной поверхности. На фиг. 8 третьи пучки (33) имеют в основном 6 круглое сечение. На фиг. 9 третьи пучки (33) имеют в основном прямоугольное поперечное сечение, а именно,-форму, длинная сторона которых ориентирована по ширине щеточной поверхности (4). На конце щеточной поверхности (4), удаленной от ручки (2), располагается структура из вторых пучков(32) в основном круглого поперечного сечения, расположенных по периметру правильного шестиугольника вокруг центрального пучка. На фиг. 10 головка зубной щетки, представленной на рисунке 9, показана в продольном сечении по ломаной осевой линии (-), показанной на фиг. 9. Эта зубная щетка состоит из головки (1), ручки (2), а также первых (31), вторых (32) и третьих (33) пучков. Пучки (31, 32, 33) содержат отдельные нити щетины, причем все они ориентированы по направлению осевой линии пучков (В-В) перпендикулярно щеточной поверхности (4). Концы нитей щетины в пучках (31, 32, 33) были прикреплены к головке (1) путем вплавления их с применением тепла в общую массу (5) и последующего охлаждения. В головке со щеточной поверхностью устроены гнезда (6), после чего каждая сплавленная масса (5) вставлялась в гнездо (6) и расплавлялась здесь в материале, из которого сделана головка (1) как материал головки,так и материал нитей щетины представляют собой термопластический материал. Пучки (31, 32, 33) щеток, представленных на рисунках с 1-го по 8-й,крепятся к головкам (1) соответствующих зубных щеток точно так же, как это сделано для зубной щетки, представленной на фиг. 10. Технологией,использованной для вплавления массы (5) в гнездо(6), может быть технология, описанная в патентах 2664316 и О 93/12690 или же другие известные способы, а фиксация пучков (31, 32, 33) в головке (1) показана только иллюстративно. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Зубная щетка, имеющая ручку, на одном конце которой расположена щетинонесущая головка, щетина в головке расположена по схеме в виде множества дискретных пучков, выступающих из поверхности головки зубной щетки (щеточная поверхность) в направлении, перпендикулярном оси зубной щетки,отличающаяся тем, что один или несколько пучков(первые пучки), поперечное сечение которых перпендикулярно оси щетки, имеют больший размер в направлении, параллельном оси щетки, чем в направлении, перпендикулярном оси щетки, причем первые пучки сочетаются с одним или несколькими пучками (вторые пучки), расположенными на конце головки, удаленном от ручки, при этом вторые пучки размещеныпо круглой или многоугольной схеме, либоодним пучком круглого поперечного сечения, выступающим перпендикулярно к щеточной поверхности головки, либопучком С - или- образного поперечного сечения, выступающим перпендикулярно к щеточной поверхности, имеющим, по крайней мере, один из концов С или,расположенный параллельно оси щетки, а закруг 9930 ленный изгиб С илиобращен к краю щеточной поверхности, удаленному от ручки. 2. Зубная щетка по п. 1, отличающаяся тем, что каждый первый пучок покрывает не более 25 площади щеточной поверхности головки. 3. Зубная щетка по п. 1 или 2, отличающаяся тем, что поперечное сечение первых пучков имеет в основном форму прямоугольника в пределах значительной части их площади поперечного сечения,причем длинная сторона прямоугольника расположена по существу параллельно оси зубной щетки. 4. Зубная щетка по п. 1 или 2, или 3, отличающаяся тем, что поперечное сечение одного или нескольких первых пучков имеет по существу линейную многоугольную или округлую форму, длинная сторона которых в основном параллельна или точно параллельна оси зубной щетки. 5. Зубная щетка по п. 4, отличающаяся тем, что поперечное сечение одного или нескольких первых пучков имеет - образную форму с первым краем,расположенным по существу параллельно оси зубной щетки, и вторым краем, расположенным под углом к первому краю. 6. Зубная щетка по любому из предшествующих пунктов, отличающаяся тем, что имеет от 2 до 25 первых пучков, имеющих прямоугольную форму или-форму, имеющую две в основном параллельные длинные стороны и два закругленных конца. 7. Зубная щетка по п. 1, отличающаяся тем, что она имеет схему размещения первых пучков, расположенных на щеточной поверхности головки, в основном прямоугольного поперечного сечения в плоскости, перпендикулярной оси пучка, при этом каждый первый пучок имеет длину, составляющую примерно от 0,1 до 0,9 общей длины щеточной поверхности головки, и ширину, составляющую примерно от 0,05 до 0,5 общей щеточной поверхности головки, включающей от 5 до 20 первых пучков. 8. Зубная щетка по п. 7, отличающаяся тем, что первые пучки имеют такую длину, что каждый пучок размещен по существу по всей длине щеточной поверхности головки, занятой первыми пучками. 9. Зубная щетка по п. 7, отличающаяся тем, что длина первых пучков такова, что первые пучки размещены в два или более поперечных рядов по ширине щеточной поверхности. 10. Зубная щетка по п. 1, отличающаяся тем,что она имеет схему размещения пучков, включающую 2 или более прямых или изогнутых поперечных рядов первых пучков, размещенных равномерно по ширине щеточной поверхности в сочетании с одним или более прямыми или изогнутыми поперечными рядами, размещенными равномерно по ширине щеточной поверхности третьих пучков, имеющих в основном круглое поперечное сечение. 11. Зубная щетка по п. 1, отличающаяся тем,что схема расположения пучков содержит 2 или более прямых или изогнутых поперечных рядов первых пучков, размещенных в основном по ширине щеточной поверхности в сочетании с одним или бо лее прямых или изогнутых поперечных рядов, размещенных равномерно по ширине щеточной поверхности третьих пучков, имеющих в основном прямоугольное поперечное сечение, длинная сторона которых ориентирована по ширине щеточной поверхности. 12. Зубная щетка по п. 10 или 11, отличающаяся тем, что содержит от 2 до 5 поперечных рядов первых пучков в сочетании с 1-4 рядами третьих пучков. 13. Зубная щетка по п. 10 или 11, или 12, отличающаяся тем, что содержит от 2 до 5 первых пучков в ряду, размещенном по ширине щеточной поверхности. 14. Зубная щетка по п. 10 или 11, или 12, или 13,отличающаяся тем, что содержит от 2 до 5 третьих пучков по существу круглого поперечного сечения,или от 1 до 3 третьих пучков по существу прямоугольного сечения, длинная сторона которых ориентирована по ширине щеточной поверхности. 15. Зубная щетка по п. 1, отличающаяся тем,что первые пучки размещены на щеточной поверхности головки по схеме, причем каждый первый пучок имеет длину, составляющую примерно от 0,10 до 0,9 общей длины щеточной поверхности,содержащей от 2 до 20 таких первых пучков, при этом первые пучки сочетаются с одним или более первых пучков- образной формы, имеющих первый край, расположенный по существу параллельно оси зубной щетки, и второй край, ориентированный под углом к первому краю. 16. Зубная щетка по одному из предшествующих пунктов, отличающаяся тем, что вторые пучки,имеющие по существу круглое поперечное сечение,размещены по округлой или многоугольной схеме,при этом многоугольник располагается вокруг центрального пучка, а каждая вершина многоугольника совпадает с центром одного из пучков. 17. Зубная щетка по п. 16, отличающаяся тем,что центральный пучок окружен шестиугольной схемой из 6 пучков, расположенных симметрично таким образом, что по разные стороны относительно продольной оси зубной щетки расположены по три окружающих пучка. 18. Зубная щетка по п. 17, отличающаяся тем,что диаметр многоугольной схемы расположения составляет примерно 0,5-0,95 ширины щеточной поверхности вблизи схемы. 19. Зубная щетка по одному из п.п. 1-15, отличающаяся тем, что вторые пучки собраны в один пучок по существу круглого поперечного сечения,выступающего перпендикулярно щеточной поверхности, при этом диаметр пучка составляет примерно 0,5-0,95 ширины щеточной поверхности вблизи пучка. 20. Зубная щетка по одному из п. 1-15, отличающаяся тем, что вторые пучки собраны в пучок по существу С- или -образного поперечного сечения, выступающего перпендикулярно щеточной поверхности, имеющего, по крайней мере, один край С или , размещенный по существу параллельно 7 9930 продольной оси зубной щетки, и в котором закругленный изгиб С илинаправлен к удаленному от ручки краю щеточной поверхности, при этом диаметр закругленного изгиба такого пучка составляет 0,6-0,9 ширины щеточной поверхности вблизи пучка. 21. Зубная щетка по п.п. 1-20, отличающаяся тем, что первые пучки состоят из щетины, длина которой меньше, чем длина щетины вторых и третьих пучков, причем длина щетины вторых и третьих пучков по существу одинакова. 22. Зубная щетка по одному из указанных выше пунктов, отличающаяся тем, что пучки и отдель ные волоски щетины внедрены в головку зубной щетки способом, при котором концы волосков щетины в пучке, внедряемые в головку (прикрепляемые концы), сплавляются друг с другом в единую массу путем нагрева, и эта масса впоследствии или сразу вплавляется в материал головки щетки путем нагрева щетины или единой массы и материала головки до температуры размягчения, создания контакта между ними таким образом, чтобы они сплавились вместе, с последующим охлаждением до затвердевания, так что пучок является вваренным в головку.
