Комбинированная листовая ротационная печатная машина для печатания ценных бумаг, в частности банкнот
Формула / Реферат
Использование: красочная печать на листовом материале. Сущность изобретения: печатная машина состоит из косвенно печатающего печгтного аппарата, построенного исключительно из цилиндров для транспортировки листов, и включенного после него аппарата для металлографической печати. Косвенно печатающий печатный аппарат имеет два взаимодействующих офсетных цилиндра, каждый из которых закатывается несколькими красками несколькими формными цилиндрами. Листы с передаточного цилиндра подаются на один из офсетных цилиндров и после того, как они прошли через щель между обоими офсетными цилиндрами при двустороннем запечатывании. принимаются передаточным цилиндром устройства для транспортировки листов. Расположенный между передаточными цилиндрами проходимый листами участок окружности простирается максимум по дуге 180°С. предпочтительно менее 150°, так что свободный, не покрытый листом участок окружности этого офсетного цилиндра остается для размещения нескольких формных цилиндров.
Текст

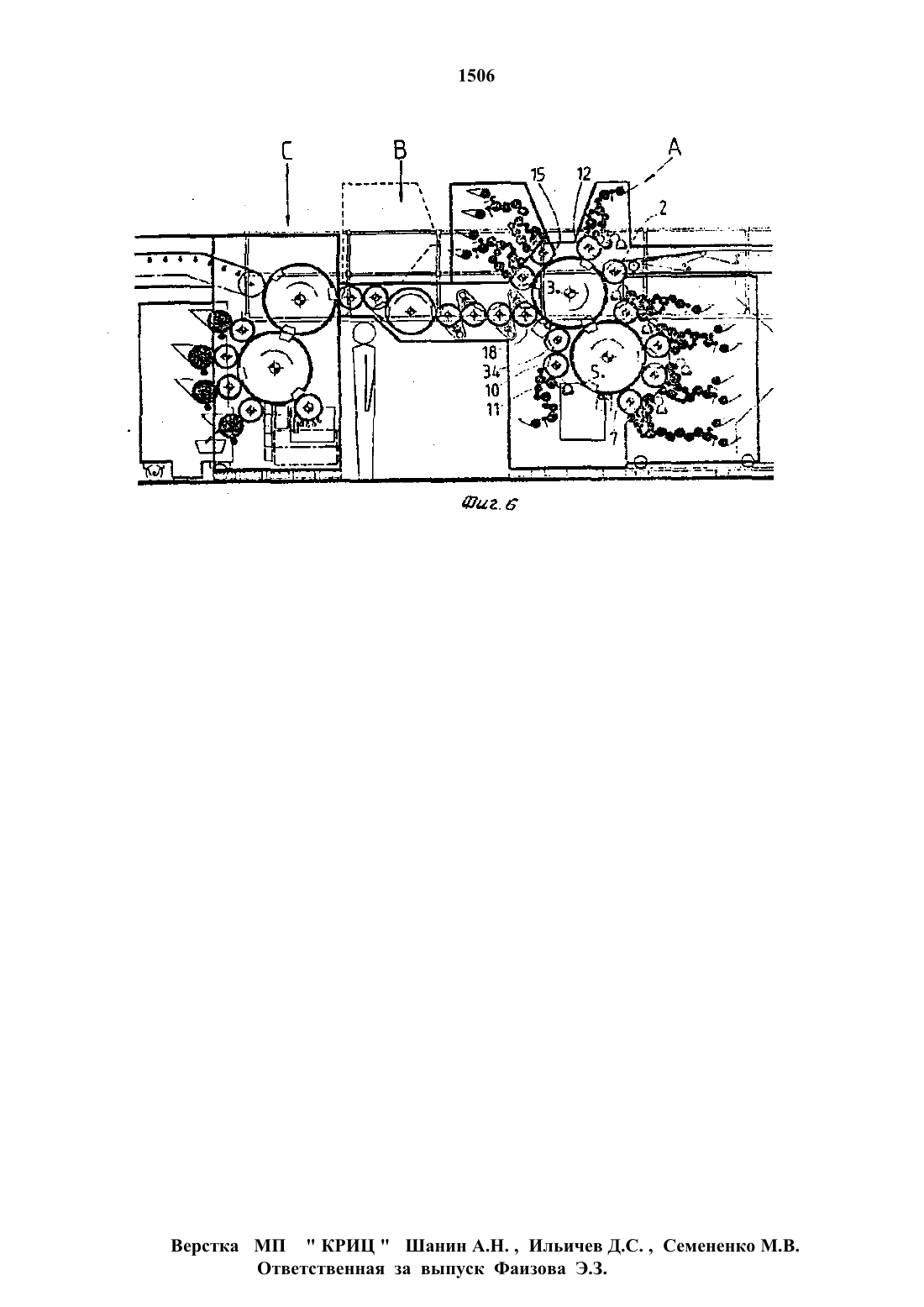

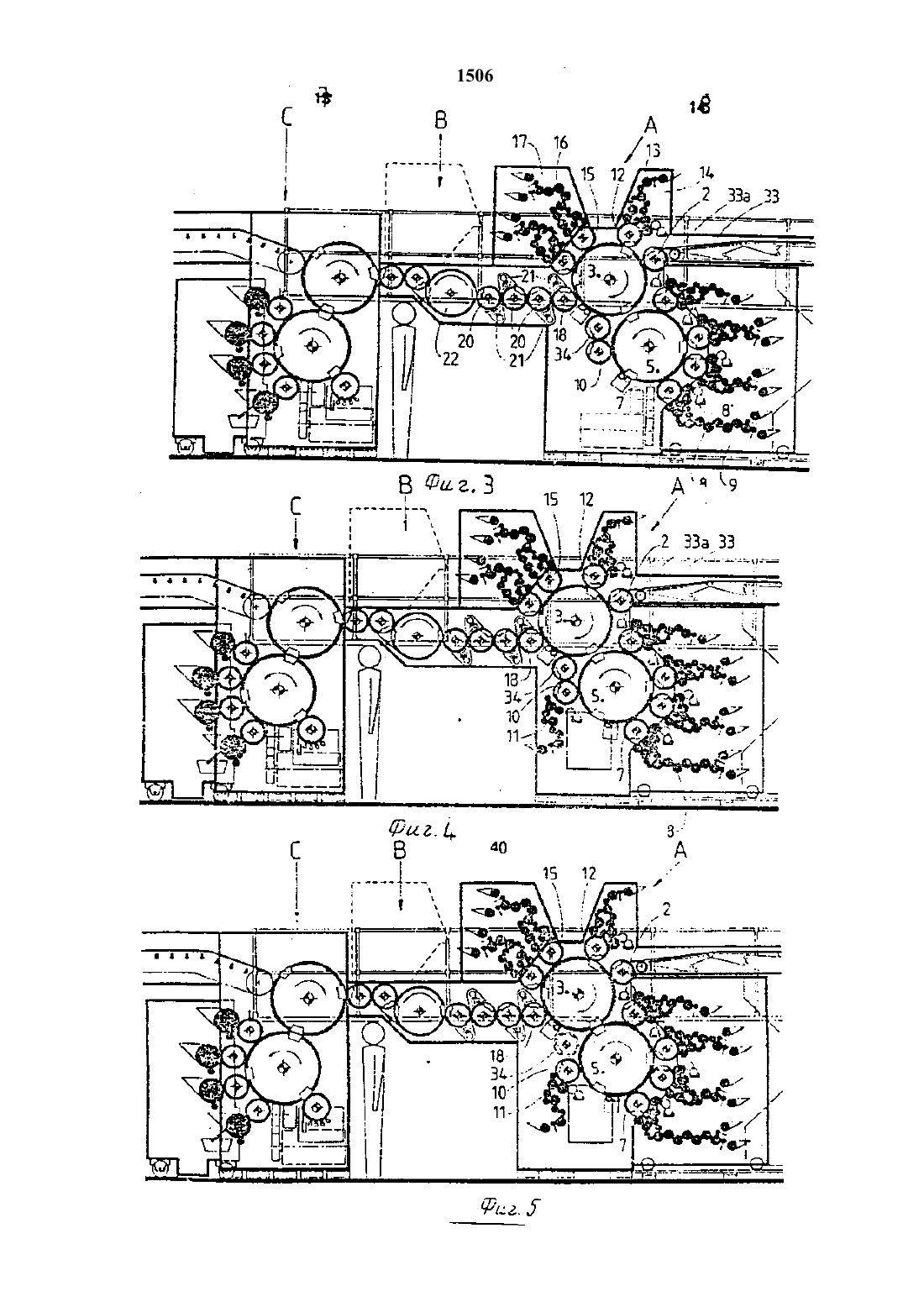

ра. Кроме того. передаточный цилиндр действует одновременно как цилиндр устройства для переворачивания листов и по этой причи не имеет размер. соответствующий длине двух листов. так что его диаметр в два раза больше диаметра формного цилиндра и офсетного цилиндра. которые обычно имеют размер. соответствующий одному единственному листу. в то время как офсетный цилиндр и прижимной цилиндр подогнаны к формату трех листов и поэтому имеют диаметр в три раза больше. чем формный цилиндр и передаточный цилиндр.Устройство для подачи листов в известной комбинированной печатной машине состоит. как упоминалось. из взаимодействующего с прижимным цилиндром косвенно печатающего печатного аппврата цилиндра для переворачивания листов. который действует как передаточный цилиндр. из относящегося к устройству для переворачивания листов небольшого цилиндра. который приспособлен к размеру листа. из имеющего в два раза большие размеры сушильного цилиндра. вблизи окружности которого расположено сушильное устройство. из корректирующего приводку приодочного цилиндра. а также из транспортирующего цилиндра. который передает листы на прижимной цилиндр печатного аппарата для металлографической печати и размер которого. также как и размер приводачного цилиндра. соответствует размеру листа. Так как это транспортирующее устройство. при отказе от системы ценных захватов. работает только с взаимодействующими цилиндрами. при которых лист попадает с одного цилиндра непосредственно на следующий цилиндр. во время всего процесса транспортировки листа между косвенно печатающим печатным аппаратом и печатным аппаратом для металлографической печати сохраняется с большой надежностью совершенная приодка. так что в общем случае после переворота листа во всех случаях необходима возможная коррекция приводки и после этого она осуществляется автоматически приводочным цилиндром.С помощью упомянутой известной машины может или печататься. без переворачивания листа. одна и та же сторона листа с помощью многокрасочной офсетной печати и с помощью многокрасочной печати со стальных гравюр. или. при переворачивании листа. одна сторона листа получает многокрасочнупо офсетную печать. а другая сторона листа многокрасочную печать со стальных гравюр.В основе изобретения лежит задача создания комбированной листовой ротационной печатной машины при сохранении построенного только из одного цилиндра устройства для транспортировки листов таким образом. чтобы косвенно печатающий печатный аппарат мог работать в режиме двусторонней печати и образовывать на обеих сторонах листа по одному многокрасонному изображению.Благодаря конструкции и расположению переводного и передаточного цилиндров в косвенно печатающем печатном аппарате непокрытый листом сободный участок окружности второго цилиндра. выполненного в виде офсета-юго цилиндра. увеличен настолько. что вдоль этого участка окружности может быть установлено несколько. в частности. три или четыре. офсетных цилиндров и их красочных аппаратов. так что простым образом проходящий косвенно печатающий печатный аппарат лист получает многокрасочный оттиск не только на обращенной к первому офсетному цилиндру стороне. но и.на прилегающей к второму офсетному цилиндру стороне. При этих многокрасочн ык оттисках в случае с банкнотами речь предпочтительно идет о не допускающем подделки многокрасочном фоне. который на одной стороне листа дополняется в аппарате для металлографической печати многокрасочной печатью со стальных гравюр. изображающих основной образец. Тахим образом. с помощью этой печатной машины за один проход могут изготавливаться совершенные отпечатки банкнот. у которых лицевая сторона имеет многокрасочный основной образец и не допускающий подделки фон. а обратная сторона имеет не допускающий подделки фон. как это. в частности. обычно принято при печатании банкнот более низкой стоимости. Однако помимо этого на обратной стороне также может создаваться основной образец благодаря тому. что по меньшей мере один из формных цилиндров косвенно печатающего печатного аппарата оснащен имеющей основной образец увлажняемой офсетной фортпредпочла ъ в форме увлажняемой формы глубокой печати.целесообразные варианты выполнения печатной машины в соответствии с изобретением вытекают из зависимых пунктов формулы изобретения. Особенно предпочТИТЕЛЬННЙ ВЗВИННТ ВЫПОЛНЕНИЯ, Я СООТВЕТствии с которым косвенно печатающий печатный аппарат является обращаемым и который позволяет создавать на одной стороне листа в зависимости от настройки мно 1506гокрасочный офсетный оттиск или производить печать с нескольких форм.Цель изобретения расширение технологических возможностей путем обеспечения различных видов одно- и двусторонней печати.На фиг. 1 приведен пример выполнения комбинированной листовой ротационной печатной машины. в которой косвенно печатающий печатный-аппарат обеспечивает двустороннюю многокрасочную офсетную печать на фиг. 2 - печатная машина с другой системой подачи листов и с другим расположением формных цилиндров на верхнем офсетном цилиндре косвенно печатающего печатного аппарата на фиг. 3 печатная машина. в которой косвенно печатающий печатный аппарат на одной стороне листа обеспечивает многокрасочную офсетную печать и на другой стороне листа красочную печать с нескольких форм на фиг. 4-6 то же. в которой косвенно печатающий печатный аппарат является обращаемым и может занимать три различных рабочих положения для получения различных комбинаций печатания. причем нижняя половина печатного аппарата занимает в соответствии с фиг. 4 положение для печати с нескольких форм. в соответствии с фиг. 5 первое положение для офсетной печати и в соответствии с фиг. 6 второе положение для офсетной печати.Комбинированная листовая ротационная печатная машина (фиг. 1) состоит из косвенно печатающего печатного аппарата А. через который начале проходят листы,из включенного после него устройства Б для транспортировки листов. которое составляется исключительно из цилиндров. и из печатного аппарата С для металлографической печати. в который листы попадают в конце устройства В для транспортироакилистое.Косвенно печатающий печатный аппарат А. в случае с которым речь идет о работающем в режиме двусторонней печати печатном аппарате, имеет два взаимодействующих. расположенных вертикально друг над другом. офсетных цилиндра 3 и 5. каждый из которых соприкасается с несколькими формными цилиндрами 12. 15 или Т. 10. имеющими офсетные печатные формы, и Между которыми листы одновременнооапечагываются на обеих сторонах. С помощью нескольких транспортирующих цилиндров 1 и взаимодействующего с офсетным цилиндром 3 передаточного цилиндра 2 листы попадают на офсетный цилиндр 3. где они Удека-отся его захватами листов. Направление вращения обоих офсетных цилиндров 3 и 5 обозначено стрелками. После того. какувеличенный офсетным цилиндром 3 лист прошел позицию печати между обоими сфсетными цилиндрами. он захватывается взаимодействующим с офсетным цилиндром 3 передаточным цилиндром 18. который представляет собой первый транспортирующнй цилиндр устройства В для транспортировки листов. Расположенный между передаточным цилиндром 2 и передаточным цилиндром 18 участок окружности. на котором лист увлекается офсетным цилиндром 3. по величине равен максимум половине его окружности и простирается в рассматриваемом примере примерно на 135 С. В общем случае предпочтительно. если этот участок окружности простирается на угол менее примерно 150 С.передаточный цилиндр 18 имеет такой же диаметр. что и передаточный цилиндр 2. а формные цилиндры 7, 10 и 12. 15. которые как обычно небольшие. являются только несущими печатные формы цилиндрами. длина окружности которых приведена в соответствие с размером листа. Офсетные цилиндры З и 5 предназначены соответственно для принятия трех листов и поэтому в три раза больше.По причине конструкции и расположения передаточного цилиндра 2 и передаточного цилиндра 18 непскрытый листом свободный верхний участок окружности офсетного цилиндра 3 по меньшей мере равен половине окружности цилиндра. в рассматриваемом примере он простирается примерно на угол 225 С и предоставляет достаточно места для размещения нескол ькнх формных цилиндров. из которых в соответствии с фиг. 1 оба Формнык цилиндра 12 расположены справа от вертикальной средней пинии и оба формных цилиндра 15 слева от вертикальной средней линии Офсетного цилиндра З.В рассматриваемом примере принято. что формные цилиндры 12 и 15 несут увлажняемые офсетные формы. Они закатываются краской соответственно красочным аппаратом 13 или 16 и увлажняются соответственно увлажняющим аппаратом 13 или 16. Красочные аппараты 13 и увлажняющие ап параты 13 установлены в стойке 14 красочного аппарата. а красочные аппараты 16 увлажняющие аппараты 16 в стойке 17 красочного аппарата.другой офсетный цилиндр 5 взаимодействует с четырьмя несущими офсетные печатные Формы формными цилиндрами. из которых в соответствии с фиг. 1 три формных цилиндра 7 установлены справа от средней линии и один формный цилиндр 10 слева от вертикальной средней линии оф 7сетного цилиндра 5. Вновь принято. что зти формные цилиндры несут увлажняющие офсетные формы. Три формннх цилиндра 7 взаимодействуют с красочными аппаратами 8 и увлажняющими аппаратами 8 в отводимой стойке 9 красочного аппарата. в то время как формный цилиндр 10 взаимодействует с красочным аппаратом 11 и увлажняющим аппаратом 111.Кроме того. о соответствии с фиг. 1 вблизи окружности передаточного цилиндра 2 и предшествующего транспортирующего цилиндра предусмотрены устройства 32 для отсасывания бумажной пыли. эти взаимодействующие на одну и другую стороны листа отсасывающие устройства могут быть расположены также вблизи окружности по меньшей мере двух следующих друг за ДОУгом транспортирующих цилиндров 1. В нижней зоне окружности офсетных цилиндров 3 и 5 предусмотрены. кроме того. работающие автоматически устройства 4 или 6 для смывки резинового полотна. которые естественно в режиме печатания печатного аппарата занимают отодвинутое от офсетных цилиндров нерабочее положение.Транспортирующее устройство В в рассматриваемом примере имеет девять транспортирующих цилиндров. а именно передаточный цилиндр 18. цилиндр 19. четы ре цилиндра 20. вблизи окружности которых расположены сушильные устройства 21 для сушки обеих напечатанных сторон листа. цилиндр 22 для переворачивания листов. относящийся к устройству для переворачивания листов. цилиндр 23. который действует как приводочный Цилиндр и одновременно как часть устройства для переворачивания листов. и другой цилиндр 24. который вводит листы в аппарат С для металлографической печати. Все цилиндры 18,19. 20. 23 и 24 имеют одинаковый. подогнанный к листу размер. в то время как цилиндр 22 для переворачивания листов подогнан к размеру двух листов и поэтому имеет диаметр в два раза больше.Это устройство для переворачивания листов известно. Если лист. который накодится на вращающемся в направлении стрелки цилиндре 22. не должен переворачиваться. тогда он обычным образом неп осредственно принимается цилиндром 23 благодаря тому. что его захваты захватываЮТ ПЕВВДНЮЮ кромку НЭХОДЯЩЕГОСЯ На ЦИлиндре 22 листа. В случае переворачивания лист. после того. как он полностью прошел щель между цилиндрами 22 и 23. захватывается на его задней кромке установленными с возможностью поворота на цилиндре 23 исоответственно управляемыми захватами и протягивается в направлении прямой стрелки Р на цилиндре 23. причем задняя кромка листа становится его передней кромкой. которая одновременно освобождается от захватов цилиндра 22.По своему действию в качестве приводочного цилиндра цилиндр 23 заботится о том. чтобы корректировались озможные отклонения положений листов от точной приводки.В примере в соответствии с фиг. 1 все цилиндры транспортирующего устройствав. а также передаточный цилиндр 2 и распо- ложенные перед ним транспортирующие .цилиндры 1 по меньшей мере приблизительно расположены горизонтально рядом другом с другом или в одной горизонтальной плоскости.Аппарат С для металлографической печати состоит из печатного цилиндра 25. на который попадает лист с транспортирующего цилиндра 24. взаимодействующего с печатным цилиндром 25 формного цилиндра 26. который несет формы для металлографической печати. четырех шаблонных валиков 27. которые закатываются красочными аппаратами 28 различными красками и которые закатывают краской формы для металлографической печати на формном цилиндре 26. и из смывочного устройства 30. Все красочные аппараты 28 установлены в отводимой стойке 29 красочного аппарата. Отпечатанные в аппарате Сдля металлографической печати листы принимаются затем транспортирующей системой 31. в частности. системой цепных захватов.С помощью описанной печатной машины банкноты могут оснащаться на обеих сторонах соответстенно четырекцветным офсетным отпечатком. который предста вляет собой не допускающий подделки фон. и. кроме того. на одной стороне. в зависимости от настройки устройства для переворачивания листов. четырвхцветным отпечатком со стальных гравюр в качестве основного образца. При необходимости в печатном аппарате А другая сторона листа меже также осначгш тсноаннм образцом. для чего в этом случае служит один из формных цилиндров. который в этом случае оснащен предпочтительно имеющей основной образец формой глубокой печати. поверхность которой вне углублений увлажняется СООТЕВТСЖЕуЮЩИМ увлажняюЩИМ аппаратом, ЧТОбН она при ЗЗКЗТЫВВНИИ краской не впитывала краску.Печатная машина в соответствии с фиг. 2 отличается от печатной машины в соответствии с фиг. 1 тем. что транспортирую 1506щие цилиндры 1 в соответствии с фиг. 1 заменены другой известной листоподающей системой 33. например. листоподатощим тесемочным транспортером. В конце этой листоподающей системы 33 листы с помощью стопцилиндров 33 а и передаточного цилиндра 2 попадают на офсетный цилиндр 3. другое отличие от печатной машины в соответствии с фиг. 1 заключается в том. что в верхней стойке 14 косвенно печатающего печатного аппарата А установлен только один формный цилиндр 12 с красочным аппаратом. зато однако в другой стойке 17 красочного аппарата установлены три формных цилиндра 15 с красочными аппаратами. В этой печатной машине проходимый листом участок окружности Офсетного цилиндра 3 простирается на угол примерно 145. Все остальные конструктивные детали косвенно печатающего печатного аппарата 4. листоподающего устройства В и аппарата С для металлографической печати такие же. как и в примере выполнения в соответствии с фиг. 1.В печатной машине согласно примеру выполнения в соответствии с фиг. 3 нижняя половина косвенно печатающего печатного аппарата А печатает по методу печати с нескольких форм. который также называют методом орловской печати. в то время как верхняя половина. как в примере в соответствии с фиг. 1 и 2. печатает по методу офсетной печати. Листоподаэощая система 33 со стопцилиндром 33 а. с которой листы поладают на передаточный цилиндр 2. соответствует листоподающей системе печатной машины в соответствии с фиг. 2. В листоводающем устройстве В перед цилиндром 22 для переворчивания листов предусмотрены только четыре небольших транспортирующих цилиндра. а именно передаточный цилиндр 18 и последующие три цилиндра 20. причем вблизи окружности всек четырех небольших цилиндров расположены сушильные устройства 21. Остальные детали листоподающего устройства В и аппарата С для металлографической печати соответствуют примерам выполнения А в соответствии с фиг. 1 и 2.Для осуществления многокрасочной печати с несколькик форм на одной стороне листа нижняя половина косвенно печатающего печатного аппарата в соответствии с фиг. 3 выполнена следующим образом.Оба офсетных Цилиндра 3 и 5 отжаты друг ОТ друга. Прилегающий к офсетному цилиндру 5 формный цилиндр 10 несет имеющую совершенный образец печати сборУЮ Печатную форму. Между этим Формным цилиндром 10 и офсетным цилиндром З пре 10дусмотрен дополнительный маленький цилиндр в форме цилиндра 34 для переноса изображения. который прилегает как к формному цилиндру 10. так и к офсетному цилиндру 3. Справа от вертикальной средней линии офсетного цилиндра 5 расположены в соответствии с фиг. З четыре формнык цилиндра 7. который несут цветоделительные формы. которые закатываются красочными аппаратами 8 различными красками. Кроме того. в каждом красочном аппарате В вновь предусмотрен увлажняющий аппарат 8. который при использовании увлажняемой офсетной формы увлажняет ее.Цветоделительные формы имеют вырезанные рельефы. которые соответственно закатываются краской и соответствуют печатаемым определенной краской участкам сборной печатной формы. и переносит многокрасочное изображение с располагающимися рядом дПУг с другом красками на действующий как многокрасочный сборный цилиндр офсетный цилиндр 5. который в свою очередь закатывает краской сборную печатную форму на формном цилиндре 10. Многокрасочное изоб рвженне этой закатанной краски сборной печатной формы переносится с помощью цилиндра 34 для переноса изображения на лист. который проходит между офсетным цилиндром 3 и цилиндрам 34 для переноса изображения. Сборная печатная форма состоит предпочтительно из печатной формы высокой печати, однако может состоять также из увлажняемой печатной офсетной формы,причем в этом случае эта печатная форма увлажняется увлажняющим аппаратом. который. если смотреть в направлении вращения формного цилиндра 10. расположен сзади места соприкосновения с цилиндром 34 для переноса изображения и перед местом соприкосновения с офсетным цилиндром 5.Чтобы удобно расположить цилиндр 34 для переноса изображений на окружности Офсетного цилиндра 3. офсетный цилиндр 5 расположен с некоторым смещением относительно расположенного напротив офсетного цилиндра 3 наружу, т.е. в соответствии с фиг. 3 несколько вправо. Благодаря этому на окружности офсетного цилиндра 5. справа от его вертикальной средней линии. образуется место для установки четырех несущих цветоделительные формы формнык цилиндров 7. так что офсетный цилиндр 5 в этом примере выполнения взаимодействует в целом с пятью формными цилиндрами.
МПК / Метки
МПК: B41F 11/00
Метки: машина, ценных, комбинированная, бумаг, листовая, печатания, банкнот, частности, ротационная, печатная
