Анкер
Номер предварительного патента: 15998
Опубликовано: 15.07.2005
Авторы: Тусипов Амзе Тусипович, Тулебаев Кайрат Карибозович, Габбасов Сырым Габбасович
Формула / Реферат
Изобретение относится к горной промышленности, а именно для крепления кровли очистных
камер сейсмостойкими анкерами с податливовозвратными свойствами, где требуется устойчивость потолочины от воздействия динамических
нагрузок, вибрации и сейсмических колебаний.
Анкер включает грузонесущую штангу с головкой и навинченной на замковом конце гайкой, установленную на штанге эластичную цилиндрическую
втулку с эксцентрично расположенным продольным
отверстием, эксцентричную опорную шайбу и эксцентричную зажимную шайбу, фиксированную с
гайкой. Шайбы выполнены в виде усеченного несимметричного конуса, при этом основание конусе
обращено к торцам эластично цилиндрической
втулки, а торцы эластичной втулки конгруэнтны
вогнутым поверхностям шайб. В продольном отверстии эластичной цилиндрической втулки вплотную
к ее стенкам установлена жесткая телескопическая
втулка, на штанге под ее головкой установлена рессора. Анкер имеет повышенную несущую способность, упрощенную конструкцию и технологию изготовления.
МПК / Метки
МПК: E21D 21/00
Метки: анкер
Код ссылки
<a href="https://kz.patents.su/0-pp15998-anker.html" rel="bookmark" title="База патентов Казахстана">Анкер</a>
Анкер АКА
Номер предварительного патента: 11746
Опубликовано: 15.07.2002
Автор: Аманжолова Елена Эриковна
МПК: E21D 21/00
Формула / Реферат:
Изобретение относится к горной промышленности и может быть использовано при креплении кровли горных выработок.Использование изобретения позволяет повысить надежность крепи и расширить область ее применения.Анкер АКА содержит штангу, опорную шайбу и закрепляющий элемент, выполненный в виде распорной эластичной втулки, металлических вкладышей упорной шайбы и конусной гайки, при этом металлические вкладыши размещены в эластичной втулке вдоль...
Металлорезиновый анкер
Номер патента: 4308
Опубликовано: 15.09.1998
Авторы: Никуйко Евгений Степанович, Жаркенов Марат Искандерович
МПК: E21D 21/00
Метки: анкер, металлорезиновый
Формула / Реферат:
Изобретение применяется в горной промышленности для анкерного крепления кровли горных выработок и может использоваться для крепления технологического оборудования.Задача изобретения - повышение несущей способности замка анкера.Металлорезиновый анкер включает стержень с опорной плиткой, замковый болт с насечкой, распорные герметизирующие элементы, вваренные в эластичную втулку с продольными выступом и выемкой, упорную шайбу и резьбовую муфту,...

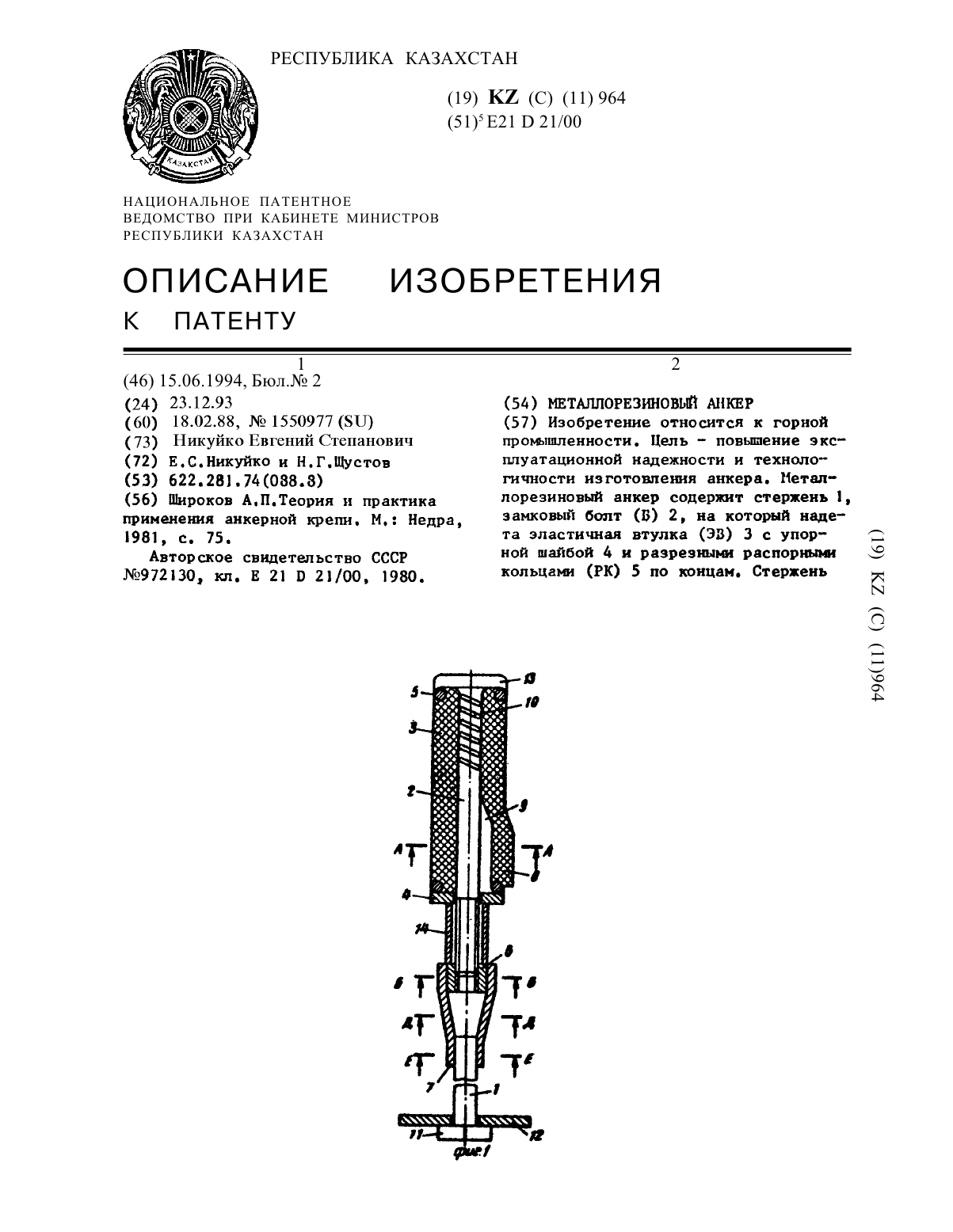

Металлорезиновый анкер
Номер патента: 964
Опубликовано: 15.06.1994
Авторы: Шустов Николай Гаврилович, Никуйко Евгений Степанович
МПК: E21D 21/00
Метки: анкер, металлорезиновый
Формула / Реферат:
Изобретение относится к горной промышленности. Цель - повышение эксплуатационной надежности и технологичности изготовления анкера. Металлорезиновый анкер содержит стержень 1, замковый болт (Б) 2, на который надета эластичная втулка (ЭЗ) 3 с упорной шайбой 4 и разрезными распорными кольцами (РК) 5 по концам. Стержень 1 соединен с Б 2 посредством резьбовой муфты. Последняя выполнена в виде гайки 6 и пары изогнутых пластин 7. Одними концами...
Распорный анкер
Номер предварительного патента: 5799
Опубликовано: 15.01.1998
Автор: Мукашев Алдеш Мукашевич
МПК: E21D 21/00
Формула / Реферат:
Изобретение относится к средствам крепления горных выработок.Техническим результатом от использования изобретения является увеличение числа распорных кулачков, что обеспечивает более надежное крепление анкера.Этот результат достигается тем, что распорный анкер включает замковую втулку с прорезями, штангу с коническим наконечником, расположенным в замковой втулке, поворотные кулачки, расположенные в прорезях втулки, гайку с шайбой на наружном...
Анкер
Номер предварительного патента: 3806
Опубликовано: 16.09.1996
Автор: Попов Вадим Николаевич
МПК: E21D 21/00
Метки: анкер
Формула / Реферат:
Изобретение относится к горному делу. Анкер включает: металлический стержень, на обоих концах которого выполнена резьба, на замковом конце стержня помещены шайба и два конусных элемента, вершины конусов направлены навстречу друг другу. Один из конусных элементов имеет гладкое внутреннее отверстие и свободно одет на стержень и опирается на шайбу, а второй накручен на конец стержня. На конусные элементы помещена разрезная на всю высоту гильза, у...
