Инфразвуковой диагностико – терапевтический комлекс

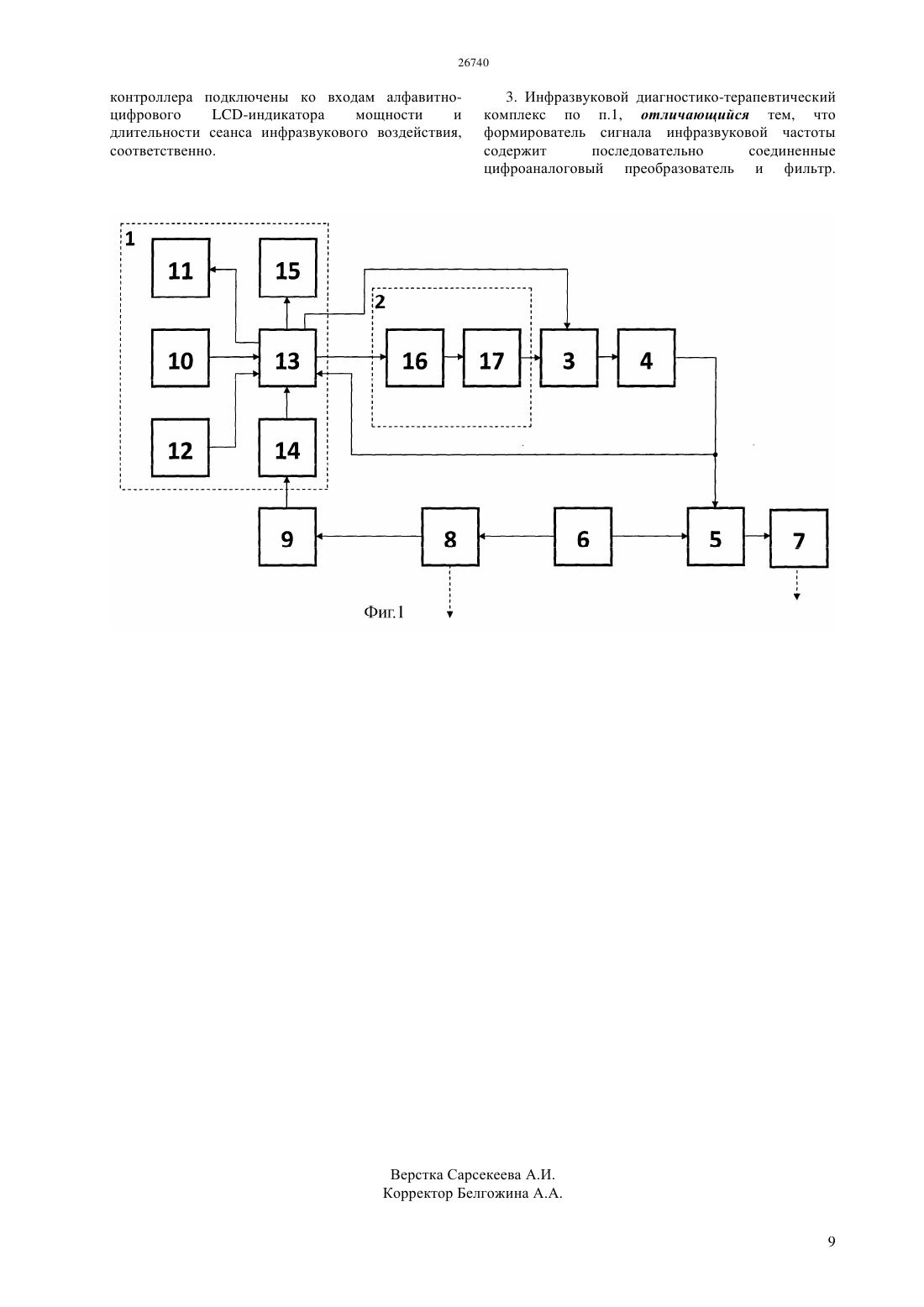

(51) 03 19/00 (2006.01) 03 5/00 (2006.01) 61 5/00 (2006.01) 61 7/00 (2006.01) 61 5/01 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ количество сеансов дальнейшего курса лечения, а также позволяющего осуществить расчет и индикацию длительности инфразвукового облучения воды, предназначенной для потребления внутренне. Технический результат достигается тем, что в известных инфразвуковых и диагностико терапевтических комплексах,содержащих последовательно соединенные регулятор мощности,инфразвуковой излучатель с формирователем потока инфразвукового излучения, установленный на поворотном механизме, дополнительно вводится микропроцессорный блок управления,формирователь сигнала инфразвуковой частоты,тепловизионная камера с блоком обработки сигнала,при этом первый выход микропроцессорного блока управления подключен к входу формирователя сигнала инфразвуковой частоты, выход которого подключен к первому входу регулятора мощности,второй выход микропроцессорного блока управления подключен ко второму входу регулятора мощности, выход усилителя мощности к первому входу микропроцессорного блока управления через делитель напряжения, выход тепловизионной камеры через блок обработки сигнала с тепловизионной камеры подключен ко второму входу микропроцессорного блока управления. Заявляемый инфразвуковой диагностико терапевтический комплекс позволяет в микропроцессорном блоке управления осуществлять расчет и индикацию длительности инфразвукового облучения воды, предназначенной для потребления внутренне в зависимости от объема емкости с водой и мощности сигнала инфразвукового облучения.(76) Намазбаев Тлеухан Серикбаевич Намазбаева Зулкия Игеновна(54) ИНФРАЗВУКОВОЙ ДИАГНОСТИКО ТЕРАПЕВТИЧЕСКИЙ КОМПЛЕКС(57) Изобретение относится к области медицины, к физиотерапии, в частности, к техническим средствам для облучения пациентов силовым физическим полем, и может быть использовано для терапевтического воздействия на пациента или отдельные части его тела при лечении незлокачественных новообразований и предопухолевых заболеваний. Задача изобретения - значительное повышение эффективности лечения при инфразвуковом воздействии на патогенный участок тела пациента,возможность оперативной оценки лечебных факторов по ходу курса лечения путем разработки инфразвукового диагностико - терапевтического комплекса позволяющего до начала сеанса лечения инфразвуковым воздействием получить с тепловизионной камеры термограмму патологического участка тела пациента с последующим расчетом и индикацией выходной мощности инфразвукового сигнала, длительности сеанса инфразвукового воздействия, а также позволяющего при завершении сеанса инфразвукового облучения врачу физиотерапевту осуществить контроль термограммы патологического участка тела пациента для оценки воздействия лечебных факторов и определить Изобретение относится к области медицины, к физиотерапии, в частности, к техническим средствам для облучения пациентов силовым физическим полем, и может быть использовано для терапевтического воздействия на пациента или отдельные части его тела при лечении незлокачественных новообразований и предопухолевых заболеваний. Известны и широко применяются способы физиотерапии и физиотерапевтические устройства для воздействия на пациентов различными силовыми физическими факторами электрическими,магнитными,электромагнитными,ультразвуковыми, световыми, инфракрасными,ультрафиолетовыми и иными излучениями. Физические факторы воздействовали на человека на протяжении всей его эволюции. Поэтому физиотерапевтические процедуры оказывают на организм более физиологическое влияние, чем многие лекарственные средства. Среди физических факторов, воздействовавших на человека в процессе его эволюции, присутствуют инфразвуковые поля. Инфразвук (ИЗ) генерируется атмосферными и океаническими турбулентными флуктуациями давления,ветром,морскими волнами, в том числе приливными, водопадами,землетрясениями,обвалами,извержениями вулканов и т.п. В океане вклад в шумовое ИЗ-поле вносит торосообразование льдов, в атмосфере грозовая активность. Известно влияние инфразвукового облучения на человека. Инфразвук высокой интенсивности (120 дБ) оказывает на человеческий организм отрицательное влияние, в частности, психотропное. Ещ более вредными являются ИЗ вибрации, поскольку при их воздействии могут возникать опасные резонансные явления отдельных органов (Голялина И.П. Инфразвук. Физическая энциклопедия, т.2, М СЭ,1990, с.176). Поэтому закономерным было появление в числе средств физиотерапии инфразвука. Известен инфразвуковой терапевтический облучатель (Патент РК 1995, кл. А 61 М 21/00, Б.И 2 от 15.06.1995 г.), содержащий блок питания,задающий генератор электрических колебаний в диапазоне частот 1-30 Гц, усилитель мощности,регулятор мощности излучения, преобразователь переменного электрического тока в инфразвуковое поле, направленный излучатель инфразвукового поля с поворотным устройством для установления направления излучения,пульт управления,содержащий переключатель режимов работы, узлы регулирования, измерения и индикации частоты и мощности излучения, рабочие органы которых выведены на переднюю панель пульта управления. Недостатком известного облучателя,выполненного стационарным и занимающего объем до 2 кубометров, является его громоздкость и непортативность, обусловленная используемыми длинами волн ИЗ - излучения, а также нежелательное облучение обслуживающего его персонала. Следующим недостатком инфразвукового терапевтического облучателя является невозможность определения необходимой дозы инфразвукового облучения до начала сеанса лечения в зависимости от температуры поверхности контролируемого патогенного участка тела пациента. Кроме того, в известном инфразвуковом терапевтическом облучателе отсутствует информация о температуре контролируемого участка тела пациента после сеанса лечения, что не позволяет оперативно получить информацию о характере результата лечения каждого сеанса. Таким образом,недостатком известного терапевтического облучателя является сложность определения дозы инфразвукового облучения,длительность курса лечения, их необходимость повторения, интервалы перерывов из-за отсутствия информации о температуре патогенного участка тела пациента и общей температуры тела. На основании вышеизложенного видно, что отсутствие информации о температуре патогенного участка тела пациента и температуры всего тела пациента приводит к снижению эффективности излечения методом инфразвукового облучения. Известен наиболее близкий к предлагаемому инфразвуковой терапевтический облучатель (Патент РК 11170, ют. 61 1/00, А 61 В 8/00, бюл. 2 от 15.02.2002 г.), содержащий инфранизкочастотный (130 Гц) генератор электрических колебаний,усилитель и регулятор их мощности,преобразователь электрических колебаний в инфразвуковое поле, излучатель с поворотным устройством для установления направления излучения, пульт управления с переключателем режимов, узлы регулирования, измерения и индикации частоты и мощности излучения, рабочие органы которых выведены на переднюю панель пульта управления. В терапевтическом облучателе основные узлы смонтированы в корпусе,являющемся формирователем направленности потока излучения и выполненном в виде округлого полого тела с тыльной частью в виде полусферы, а в передней частью в виде сужающегося конического тубуса,при этом корпус выполнен из материала способного с высокой скоростью распространение в нем инфразвука, например, алюминия или стекла. Одновременное двойное воздействие на пациентов извне и изнутри,внешним инфразвуковым воздействием и приемом внутрь активированной инфразвуком воды повысило эффективность лечения. Действительно, при облучении воды и водных систем инфразвуком в диапазоне 1-30 Гц они приобретают иные физико-химические свойства в сравнении с исходными. Смещается рН в некоторых случаях на 1,5 единицы в щелочную область, при этом сдвиг рН сохраняется до 25 дней. При глубоком замораживании озвученной воды она, в отличие от исходной, замерзала в виде сталагмита конусом вверх. В замороженной обработанной ИЗ воде в центре объема наблюдалась картина замороженного взрыва с отходящими к краям лучами из множества пузырьков, в диаметре к периферии замороженного объема воды (льда). В центре замороженного объема воды в основании конуса сталагмита образовывалась сравнительно большая полость (пузырь газа) эллипсоидной формы, чего не происходило при замораживании исходной воды. Исследование поведения культур микроорганизмов стафилококк (ауреус) золотистый,бациллус уареус, синегнойная палочка, кишечная палочка, клебошелла, шигелла Флекснер, шигелла Зонне, сальмонелла, тифимуриум, сальмонелла энтеритилис, внесенных в воду до и после облучения инфразвуком, показало, что культуры патогенные или условно патогенные для организма человека под влиянием внешнего инфразвукового воздействия, или при введении их в озвученную воду, при добавлении к культуре озвученной воды погибают или снижают численность популяции в десятки и сотни раз. Для микробных культур кишечной палочки и золотистого стафилококка,постоянных спутников организма человека,наблюдается обратная картина - резкая активизация процесса размножения с ростом численности колонии. Было обнаружено депрессирующее действие инфразвука на опухоли карциносаркомы Уокера,имплантированные в бедро крыс. Замедление развития опухолей наблюдалось более чем в три раза. Был выявлен инфразвуковой ингибирующий эффект на клеточную пролиферацию соединительнотканных и эпителиальнотканых элементов при искусственно вызванном асептическом воспалении брюшины белых крыс. Учитывая, что организм человека на 80 состоит из воды - кровь, лимфа, протоплазма клеток и т.п., а инфразвуковое воздействие на воду приводит к изменению е физико-химических свойств и биологической активности, было логически обоснованным одновременно с внешним инфразвуковым воздействием применить активированную инфразвуком воду внутренне. Известный инфразвуковой терапевтический облучатель работает следующим образом. После включения блока питания и установления во всех блоках рабочих режимов регулятором частоты с помощью частотомера устанавливают необходимую рабочую частоту резонансного колебательного контура задающего генератора в диапазоне 1-30 Гц. Генерируемый переменный сигнал подают в усилитель мощности. Уровень мощности устанавливают регулятором мощности и переключателем режимов работы, контролируя его измерителем мощности - ваттметром. Переменный электрический сигнал необходимой мощности подают на обмотку электромагнита преобразователя электрических колебаний в инфразвуковое излучение. Периферийные края эластичной мембраны, жестко соединенные с обечайкой излучателя, обладают меньшей степенью свободы,чем центральная часть мембраны, испытывающая наиболее интенсивные колебания под воздействием вибрации обечайки, жестко соединенной с сердечником электромагнита преобразователя. Поэтому пространственное распределение интенсивности по апертуре излучателя имеет синусоидальный характер с максимумом интенсивности в центре круговой мембраны. Такое распределение интенсивности излучения определяет первоначальную направленность излучателя в полупространстве. Возбуждаемые инфразвуковые колебания в корпусе - тубусе из дюралюминия,материала с повышенной скоростью звука,распространяются в нем на порядок быстрее, чем в воздухе, что и определяет основную диаграмму направленности излучения. С помощью поворотного устройства на котором закреплен корпус-формирователь, инфразвуковое излучение ориентируют в нужном направлении. Терапевтический излучатель излучает инфразвуковое поле в диапазоне 1-30 Гц по частоте и в диапазоне 1,0-100,0 Вт по мощности. Недостатком известного инфразвукового терапевтического облучателя является отсутствие контроля температурного поля патогенного участка тела пациента до начала и после окончания сеанса инфразвукового воздействия. Наличие информации о температурном поле патогенного участка тела пациента позволяет определить до начала сеанса лечения необходимую мощность инфразвукового воздействия в зависимости от формы и стадии болезни и состояния организма пациента,рассчитать длительность сеанса инфразвукового воздействия. Кроме того, наличие оперативного контроля температурного поля патогенного участка тела пациента до начала и после сеанса инфразвукового воздействия позволяют врачу физиотерапевту произвести оценку степени воздействия лечебных факторов и получить объективную информацию о характере результатов лечения и определить количество сеансов курса лечения. Действительно,визуализированные температурные поля получаемые с тепловизионной камеры позволяют судить о состоянии периферийного кровотока и получить информацию о глубинных процессах,протекающих в организме пациента. Следующим недостатком известного терапевтического облучателя является устройства позволяющего осуществить расчет и индикацию длительности сеанса инфразвукового воздействия на патогенный участок тела пациента в зависимости от выходной мощности инфразвукового сигнала и температуры патогенного участка тела пациента. Соблюдение необходимой длительности сеанса инфразвукового воздействия позволяет повысить эффективность лечения. Кроме того,известный инфразвуковой терапевтический облучатель не позволяет определить требуемую длительность инфразвукового облучения воды, предназначенной для потребления внутренне. Оптимизация длительность воздействия инфразвукового облучения воды позволяет повысить эффективность лечения пациента при одновременном воздействии 3 внешним инфразвуковым облучением патогенного участка тела и приемом внутрь активированной инфразвуком воды. Таким образом,недостатком известного терапевтического облучателя является недостаточная эффективность лечения обусловленная отсутствием информации о температурном поле патогенного участка тела пациента до начала и после сеанса инфразвукового воздействия,отсутствием устройства осуществляющегося расчет и индикацию длительности сеанса инфразвукового воздействия на патогенный участок тела пациента в зависимости от выходной мощности инфразвукового сигнала и температуры патогенного участка тела пациента, а также отсутствием определения и индикации длительности воздействия инфразвукового облучения воды, предназначенной для потребления внутренне. В основу изобретения поставлена задача разработать инфразвуковой диагностикотерапевтический комплекс, позволяющий до начала сеанса лечения инфразвуковым воздействием получить с тепловизионной камеры термограмму патологического участка тела пациента с последующим расчетом и индикацией выходной мощности инфразвукового сигнала, длительности сеанса инфразвукового воздействия, а также позволяющего при завершении сеанса инфразвукового облучения врачу физиотерапевту осуществить контроль термограммы патологического участка тела пациента для оценки воздействия лечебных факторов и определить количество сеансов курса дальнейшего лечения,позволяющего также осуществить расчет и индикацию длительности инфразвукового облучения воды, предназначенной дляпотребления внутренне. Технический результат,достигаемый изобретением значительное повышение эффективности лечения при инфразвуковом воздействии на патогенный участок тела пациента,возможность оперативной оценки лечебных факторов по ходу курса лечения. Поставленная задача решается тем, что в известных инфразвуковых и диагностикотерапевтических комплексах,содержащих последовательно соединенные регулятор мощности,инфразвуковой излучатель с формирователем потока инфразвукового излучения, установленный на поворотном механизме, дополнительно вводится микропроцессорный блок управления,формирователь сигнала инфразвуковой частоты,тепловизионная камера и блок обработки сигнала с тепловизионной камеры, при этом первый выход микропроцессорного блока управления подключен к входу формирователя сигнала инфразвуковой частоты, выход которого подключен к первому входу регулятора мощности, второй выход микропроцессорного блока управления подключен ко второму входу регулятора мощности, выход усилителя мощности к первому входу микропроцессорного блока управления через 4 делитель напряжения, выход тепловизионной камеры через блок обработки сигнала с тепловизионной камеры подключен ко второму входу микропроцессорного блока управления. Микропроцессорный блок управления содержит клавиатуру, алфавитно-цифровой -индикатор,энкодер, микроконтроллер, конвертер -,-индикатор мощности и длительности инфразвукового воздействия, при этом выходы клавиатуры и энкодера подключены к первому,второму входам контроллера, соответственно,первый и второй выходы контроллера подключены ко входам алфавитно-цифрового -индикатора и-индикатора мощности и длительности сеанса инфразвукового воздействия, соответственно. Формирователь сигнала инфразвуковой частоты содержит последовательно соединенные цифроаналоговый преобразователь и фильтр. На фиг.1 изображена блок схема инфразвукового диагностико-терапевтического комплекса. Инфразвуковой диагностико - терапевтический комплекс состоит из микропроцессорного блока управления 1, первый выход которого соединен с входом формирователя сигнала инфразвуковой частоты 2, соединенного с входом регулятора мощности 3, выход которого соединен с входом усилителя мощности 4,соединенного с инфразвуковым излучателем 5, который закреплен на поворотном механизме 6, формирователь направленности потока инфразвукового излучения 7, выполненный в виде сужающегося к выходу тубуса закреплен на выходе инфразвукового излучателя,дополнительно на поворотном механизме закреплена тепловизионная камера 8,выход которого через блок обработки сигнала с тепловизионной камеры 9 соединен с входом микропроцессорного блока управления. Микропроцессорный блок управления 1 состоит из клавиатуры 10, алфавитно - цифровогоиндикатора 11, энкодера 12, соединенных соответственно с микроконтроллером 13,конвертера-и- индикатора мощности и длительности сеанса инфразвукового воздействия. Формирователь сигнала инфразвуковой частоты 2 состоит из цифроаналогового преобразователя 16,соединенного с фильтром 17. Клавиатура 10 может представлена, например, в виде клавиатуры 44 типа АК 1607,обеспечивающей стабильный съем команд. Алфавитно - цифровой- индикатор 11 может быть представлен, например, в виде промышленного дисплея с технологиейсо схемой драйвера и генератором кодасо светодиодной подставкой фирмы. Энкодер 12 для оперативной регулировки мощности инфразвукового сигнала может быть представлен в виде цифрового регулятора типа 1 -С 24 - АСО 0224. Микроконтроллер 13 может быть представлен,например, в виде высокопроизводительного, 26740 микроконтроллера с развитой- архитектурой,энергозависимой памятью программ и данных,КМОП микроконтроллера -64. За счет выполнения большинства инструкций за один машинный цикл контроллера достигается производительность 1 млн. операций в секунду, что позволяет оптимизировать соотношения энергопотребления и быстродействия. Конвертер-14 предназначен для преобразования сигнала в форматев формати может быть представлен, например, в виде микросхемы типа 232 ВМ.- индикатор длительности сеанса инфразвукового воздействия 15 может быть представлена,например,в виде отдельно изготовленной и обособленно устанавливаемой в корпусе микропроцессорного блока управления 1 платы с отдельным контроллером, выполняющим функции знакогенератора, и установленными семисегментными модулями, например, фирм 05-12. Формирователь сигнала инфразвуковой частоты 2 состоит из цифроаналогового преобразователя 16 и фильтра 17. Цифроаналоговый преобразователь 16 может быть представлен, например, в виде микросхемы типа 320 . Фильтр 17 низких частот предназначен для подавления высокочастотных помех, возникающих при работе цифроаналогового преобразователя и может быть представлен, например, в виде фильтра. Регулятор мощности 3 предназначен для регулирования мощности инфразвукового сигнала и может быть представлен, например, в виде цифрового потенциометра типа 520010. Инфразвуковой излучатель 5 представляет собой электромагнит, состоящий из ферромагнитного сердечника и обмотки индуктора, питаемой переменным электрическим током инфразвуковой частоты с выхода усилителя мощности 4. Сердечник инфразвукового излучателя 5 жестко соединен с торцом излучателя - цилиндрической обечайкой,внешний излучающий кольцевой торец которой закрыт круговой эластичной мембраной,придающей инфразвуковому излучателю направленные свойства. Подобные излучатели широко применяются в гидроакустических сонарах. Поворотный механизм 6 предназначен для крепления на специальном коромысле инфразвукового излучателя 5 и тепловизионной камеры 8 и позволяет осуществлять плавную регулировку наведения на патогенный участок тела пациента инфразвукового излучателя и тепловизионной камеры. Формирователь направленности потока инфразвукового излучения 7 представлен в виде сужающегося к выходу тубуса изготовленного из материала с повышенной скоростью распространения инфразвука. Направляющее действие такого тубуса основано на разности скоростей распространения инфразвуковых колебаний в воздухе и в материале из которого изготовлен тубус. Так, например, скорость распространения инфразвуковых колебаний в алюминии достигает 5105 м/сек, в стали - 4800 м/сек,в стекле - 5000 м/сек, в меди - 3666 м/сек, в свинце 7500 м/сек, в то время, как в воздухе скорость распространения инфразвуковых колебаний составляет 300 м/сек. Таким образом, изготовление тубуса из дюралюминия обеспечивает повышенные направляющие свойства инфразвуковых колебаний Тепловизионная камера 8 может быть представлена, например, в виде тепловизора типа ТВС 300-мед. Основные достоинства медицинского тепловизора ТВС 300-мед высокая частота кадров до 25 Гц (всего ноль целых, четыре сотых секунды для формирования одного кадра) - позволяет вести наблюдения в реальном масштабе времени. Отсутствует необходимость просить пациента несколько секунд не двигаться - это удобно для врача и проще для пациента, особенно ребенка. Формат изображения 320420 элементов позволяет эффективно, без размытия, выделить и локализовать малоразмерные очаги изменения температуры(площадь ПЗС - матрицы ТВС 300-мед размером 320240 элементов более чем в 4,5 раза превышает площадь матрицы 128128) Температурное разрешение до 0,02 С при увеличении времени формирования кадра до одной секунды - позволяет эффективно наблюдать минимальные изменения в распределении температур. Специализированное программное обеспечение, разработанное при участии высококлассных специалистов в области медицинской термографии - обеспечивает врачу удобство работы с ТВС 300-мед. С помощью тепловизионной камеры 8 осуществляется контроль температуры патогенного участка тела пациента. Температура тела является самым универсальным показателем биологической активности человека. Температурная реакция свойственна всем типам заболеваний и аномальная температура является первым симптомом практически для любого заболевания. Наиболее ценную информацию содержат термограммы человеческого тела,т.е.,распределение температуры по его поверхности. Визуализированные температурные поля позволяют судить о состоянии периферийного кровотока и получать информацию о глубинных процессах,протекающих в организме. Термография позволяет обнаруживать и распознавать патологические изменения внутри организма на ранней,доклинической стадии. При комплексной диагностики заболевания термография обеспечивает дополнительную ценную информацию о наличии и тяжести воспалительного процесса и позволяет оценить эффективность консервативного лечения. Термография - метод пассивной диагностики. Какие либо излучения со стороны прибора отсутствуют,следовательно, и противопоказаний к применению 5 нет. Поэтому тепловизионная камера может быть применена при обследовании всех категорий пациентов, включая детей любого возраста и беременных женщин. Блок обработки сигнала с тепловизионной камеры 9 может быть представлен, например, в виде ноутбука типа 850-5,53210 М - 2.5/15.6 /500/4/7670,2/-//7 и предназначен для обработки сигнала с тепловизионной камеры с последующей передачей информации о температуре поверхности тела пациента в микропроцессорный блок управления 1. Инфразвуковой диагностико - терапевтический комплекс работает следующим образом. После включения диагностико терапевтического комплекса и установления рабочего режима во всех блоках врач физиотерапевт направляет тепловизионную камеру 8 на патогенный участок тела пациента и на основе визуализированного контроля термограммы с помощью энкодера 12 задает необходимую мощность и частоту инфразвукового воздействия. От блока обработки сигнала с тепловизионной камеры в микропроцессорный блок управления 1 поступает информация о температуре патогенного участка тела пациента. В микропроцессорном блоке управления 1 осуществляется расчет необходимой длительности сеанса инфразвукового воздействия на патогенный участок тела пациента по следующей зависимости(1)а 0 а 1-12,где, а 0, а 1 а 2 - эмпирические коэффициенты пропорциональности- выходная мощность инфразвукового сигнала,Вт- температура патогенного участка тела пациента, С- длительность сеанса инфразвукового воздействия на патогенный участок тела пациента, мин.,Врач физиотерапевт по полученным показаниям наносит отметку на проекцию кожи патологического очага пациента. Сигнал заданной инфразвуковой частоты прямоугольной формы формируется программой контроллера 13 и поступает на вход цифроаналогового преобразователя 16, фильтруется фильтром 17 и через регулятор мощности 4 поступает на вход усилителя мощности 4, к выходу которого подключен инфразвуковой излучатель 5. Инфразвуковые колебания через формирователь направленности инфразвукового излучения 7 фокусируется в заданном направлении. Необходимо отметить, что пространственные распределение интенсивности колебаний по апертуре инфразвукового излучателя 5 имеет синусоидальный характер с максимумом интенсивности в центре круговой мембраны. Такое распределение интенсивности излучения определяют первоначальную направленность инфразвукового излучателя в полупространстве. Возбуждаемые инфразвуковые колебания в корпусе - тубусе из дюралюминия, материала способного повышенной скоростью передачи инфразвуковых колебаний, распространяются в нем на порядок быстрее, чем в воздухе, что и определяет основную диаграмму направленности излучения. Процесс начала лечения начинается с того, что оператор инфразвукового диагностико терапевтического комплекса с помощью поворотного механизма 6 устанавливает инфразвуковой излучатель 5 на отметку на коже пациента таким образом, чтобы ось инфразвукового излучателя 5 совпадала с осью отметки. При лечении соблюдается выполнение расчетного значения длительности сеанса инфразвукового воздействия на патогенный участок тела пациента. Далее, при завершении сеанса инфразвукового облучения врачом физиотерапевтом контролируется термограмма патологического участка тела пациента, позволяющая осуществить оценку воздействия лечебных факторов и определить количество сеансов полного курса лечения. Для повышения эффективности лечения пациента необходимо одновременное двойное воздействие внешним инфразвуковым облучением патогенного участка тела и приемом внутрь активированной инфразвуком воды. Действительно, при облучении воды и водных систем инфразвуком в диапазоне 1-30 Гц они приобретают иные физико-химические свойства в сравнении с исходными. Смещается рН в некоторых случаях на 1,5 единицы в щелочную область, при этом сдвиг рН сохраняется до 25 дней. Длительность воздействия инфразвукового облучения воды, предназначенной для потребления внутренне определяется по следующей зависимости Ес 0 с 1-12,(2) где, с 0, с 1, 2 - эмпирические коэффициенты пропорциональности- выходная мощности инфразвукового сигнала при воздействии на воду ,Вт- объем емкости в которой обрабатывается вода, л Е - длительность инфразвукового облучения воды, мин. Оптимальный объем суточного потребления обработанной инфразвуковым облучением воды определяется по следующей зависимости 012 ,(3) где 0, 1 2, - эмпирические коэффициенты пропорциональности- выходная мощности инфразвукового сигнала при воздействии на воду, Вт М - вес пациента, кг.- суточный объем потребления воды,обработанной инфразвуковым облучением, л. Определение длительности сеанса инфразвукового воздействия на патогенный участок тела пациента,определение длительности инфразвукового воздействия облучения воды, с помощью заявляемого инфразвукового диагностико 26740 терапевтического комплекса основана на следующих теоретических предпосылках. Принцип действия инфразвукового диагностикотерапевтического комплекса заключается в получении инфразвуковых колебаний, совпадающих с резонансными частотами материи живых организмов в твердом, жидком и газообразном состояниях, что способствует распаду на атомарном уровне и удалению из клеточной и межклеточной жидкости инертных газов, тяжелых металлов,патогенной и условно - патогенной микрофлоры,что активизирует обменный процесс жизнедеятельности клеток и их регенерацию. Механизм воздействия инфразвуковой терапии происходит через водные структуры организма, а именно клеточную и межклеточную жидкость. Инфразвук за счет своей проникающей способности,преодолевает скин-эффект гемоглобина крови за счет резонансных явлений и воздействует на водные структуры внутренних органов на клеточном уровне организма человека, приводя рН (ионную силу) в нейтральное состояние,что способствует улучшению обменных процессов клеток организма человека за счет удаления из воды инертных газов,ионов тяжелых металлов и патогенной и условно патогенной микрофлоры. Удаление из водных структур организма растворенных (инертных) газов, ионов, тяжелых металлов и мембран клеток, способствует восстановлению обменного процесса клеток и за счет освобождения рН (ионной силы) энергии в клеточной жидкости способствует регенерации клеток и восстановлению деструктивного органа и его функций и следствие - организма человека в целом. Поэтому инфразвуковые физиотерапевтические процедуры оказывают на организм человека более физиологическое влияние,чем многие лекарственные средства. Организм животных и человека более, чем на 80 состоит из воды, являющейся основным компонентом крови, лимфы, протоплазмы клеток. В формировании этих водных систем участвует обычная природная минерализованная вода. Поскольку минеральные соли находятся в диссоциированном состоянии, то живой организм является проводящей средой. Терапевтические облучатели,использующие электрические,магнитные и электромагнитные излучения,обладают низкой проникающей способностью из-за скин-эффекта в проводящей среде и из-за гемоглобина крови - ферромагнетика -экрана для магнитной компоненты излучения и воздействуют в основном на поверхностные участки тела, то есть малоэффективны при необходимости воздействия на внутренние органы. Физиотерапевтические процедуры вызывают как неспецифические, так и специфические ответные реакции организма. Последние обусловлены особенностями действующего фактора и патологического процесса и обеспечивают основной лечебный эффект. Для достижения наибольшего терапевтического эффекта действие физического фактора используют в прерывистом (импульсном) режиме и в малых дозах. Выбор фактора, его дозы,длительность курса, а также сочетание нескольких факторов определяют в зависимости от формы и стадии болезни и состояния организма. На основании вышеизложенного следует, что при разработке инфразвукового диагностико терапевтического комплекса необходимы алгоритмы расчета длительности сеанса инфразвукового воздействия на патогенный участок тела пациента, необходим расчетный алгоритм определения длительности инфразвукового облучения воды для потребления внутренне во время курса лечения пациента. Теоретические и экспериментальные исследования показали, что длительность сеанса инфразвукового воздействия на патогенный участок тела пациента зависит в основном от двух основных факторов мощности инфразвукового сигнала подаваемого на инфразвуковой излучатель и температуры поверхности патогенного участка тела пациента. В заявляемом инфразвуковом диагностико терапевтическом комплексе контроль температуры поверхности патогенного участка тела пациента осуществляется с помощью тепловизионной камеры. Действительно, температура тела и отдельных частей человеческого организма является самым универсальным показателем биологической активности человека. Температурная реакция свойственна всем типам заболеваний и аномальная температура является первым симптомом практически для любого заболевания. Информация о температурном поле патогенного участка тела пациента позволяет оценить состояние периферийного кровотока и получать информацию о глубинных процессах, протекающих в организме. И позволяют врачу физиотерапевту в зависимости от формы и стадии болезни и состояния организма определить необходимую мощность инфразвукового сигнала подаваемого на инфразвуковой излучатель. Путем обработки экспериментальных данных статистическими методами для определения длительности сеанса инфразвукового воздействия на патогенный участок тела пациента получено следующее корреляционной уравнение,позволяющего учитывать информацию о выходной мощности инфразвукового сигнала и температуры патогенного участка тела пациентаа 01-12,(4) где, а 0, а 1 а 2 - эмпирические коэффициенты пропорциональности- выходная мощность инфразвукового сигнала, Вт- температура патогенного участка тела пациента,- длительность сеанса инфразвукового воздействия на патогенный участок тела пациента,мин.,Далее методами корреляционного анализа получено уравнение для расчета длительности 7 инфразвукового облучения воды, предназначенной,для потребления внутренне и определяется по следующей зависимости Ес 0 1-1 с 2,(5) где, с 0, 1 с 2 -эмпирические коэффициенты пропорциональности- выходная мощности инфразвукового сигнала при воздействии на воду ,Вт- объем емкости в которой обрабатывается вода, л Е - длительность инфразвукового облучения воды, мин. Также на основе применения методов корреляционного анализа получено уравнение для определения оптимального объема суточного потребления обработанной инфразвуковым облучением воды. 012 ,(6) где, 0, 1 2-эмпирические коэффициенты пропорциональности- выходная мощности инфразвукового сигнала при воздействии на воду ,Вт М - вес пациента ,кг.- суточный объем потребления воды,обработанной инфразвуковым облучением, л. Клиническая практика заявляемого инфразвукового диагностико-терапевтического комплекса подтвердила повышение эффективности лечения по сравнению с известными инфразвуковыми облучателями. Клиническая практика заявляемого диагностико- терапевтического комплекса показала высокую эффективность удаления из организма человека различных новообразований патологического характера, включая камни почек и желчного пузыря,на ранних стадиях заболевания. В результате обследования и лечения сотен пациентов установлено,что заявляемый инфразвуковой диагностико - терапевтический комплекс может применяться для лечения и удаления миом матки, кист яичников, кист и фиброаденом молочных желез, фиброзно-кистозной мастопатии, аденом простаты и щитовидной железы, камней почек и желчного пузыря,остеохондроза, остеофитов и деформирующих артрозов, сосудистых заболеваний, восиалительных заболеваний внутренних органов - холангита,цистита, простатита, холецистита, панкреатита,пиелонефрита, язвенной болезни. Анализ статистики заболеваний и лечения сотен пациентов методом инфразвукового облучения позволила установить общие показания к применению заявляемого инфразвукового диагностико - терапевтического комплекса при лечении следующих заболеваний- периферической и центральной нервной системы (неврозы, остеохондроз позвоночника,радикулярный болевой синдром, люмбаго, синдром внутричерепной гипертензии) сердечно-сосудистой системы- предопухолевых заболеваниях (миома матки,кисты яичников, кисты и фиброаденоматоз молочной железы, фиброаденоматоз молочной железы, фиброзно-кистозная мастопатия, кисты щитовидной железы, простатит). Заявляемый инфразвуковой диагностико терапевтический комплекс наиболее эффективен при лечении воспалительных заболеваний сосудистой патологии,предопухолевых заболеваниях и лечении конкрементов при их диаметре до 10 мм. Таким образом, заявляемый инфразвуковой диагностико - терапевтический комплекс по сравнению с известными инфразвуковыми облучателями позволяет до начала сеанса лечения контролировать распределение температурного поля патогенного участка тела пациента и в зависимости от формы и стадии болезни и состояния организма пациента определить оптимальную мощность сигнала инфразвукового воздействия. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Инфразвуковой диагностико терапевтический комплекс,содержащий последовательно соединенные регулятор мощности,инфразвуковой излучатель с формирователем потока инфразвукового излучения, установленный на поворотном механизме, отличающийся тем, что дополнительно введены микропроцессорный блок управления, формирователь сигнала инфразвуковой частоты, тепловизионная камера с блоком обработки сигнала, при этом первый выход микропроцессорного блока управления подключен к входу формирователя сигнала инфразвуковой частоты, выход которого подключен к первому входу регулятора мощности, второй выход микропроцессорного блока управления подключен ко второму входу регулятора мощности, выход усилителя мощности к первому входу микропроцессорного блока управления через делитель напряжения, выход тепловизионной камеры через блок обработки сигнала с тепловизионной камеры подключен ко второму входу микропроцессорного блока управления. 2. Инфразвуковой диагностико терапевтический комплекс по п.1, отличающийся тем, что микропроцессорный блок управления содержит клавиатуру, алфавитно-цифровой индикатор, энкодер, микроконтроллер, конвертер-,Е-индикатор мощности и длительности инфразвукового воздействия, при этом выходы клавиатуры и энкодера подключены к первому,второму входам контроллера,соответственно, первый и второй выходы контроллера подключены ко входам алфавитноцифрового-индикатора мощности и длительности сеанса инфразвукового воздействия,соответственно. 3. Инфразвуковой диагностико-терапевтический комплекс по п.1, отличающийся тем, что формирователь сигнала инфразвуковой частоты содержит последовательно соединенные цифроаналоговый преобразователь и фильтр.
