Способ приготовления газообразного восстановителя и реформинга газообразного восстановителя в процессе восстановления руды в псевдоожиженном слое

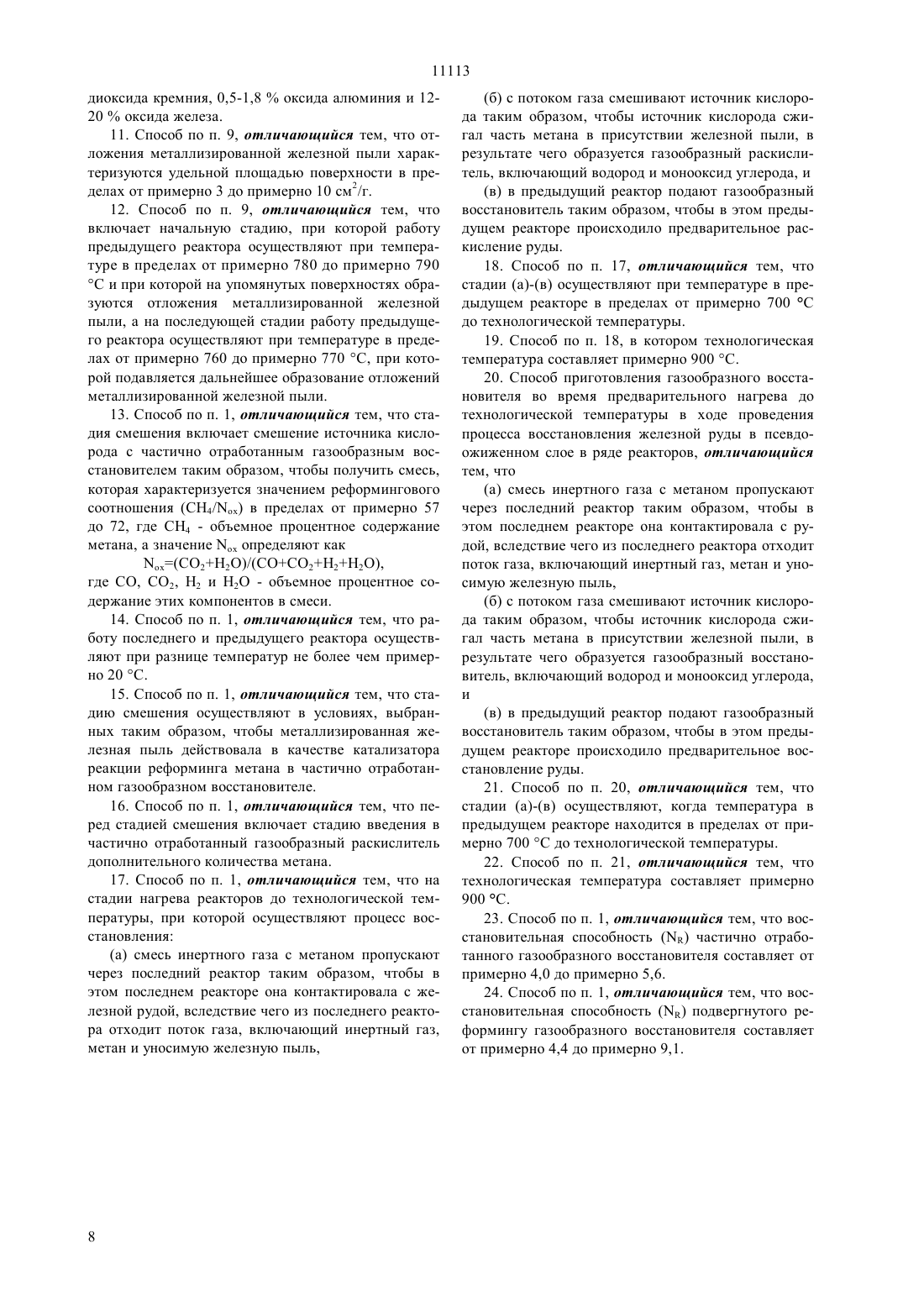

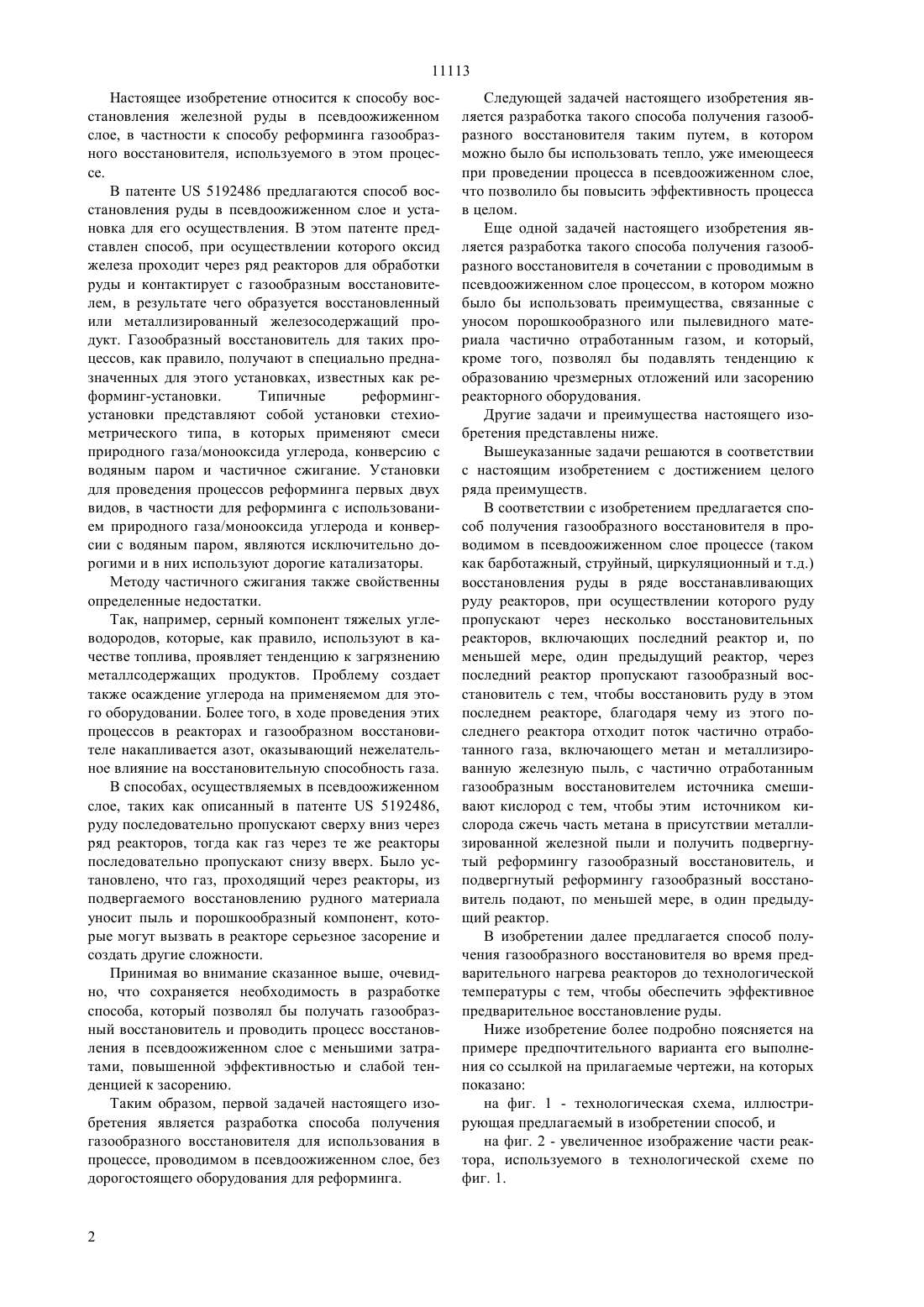

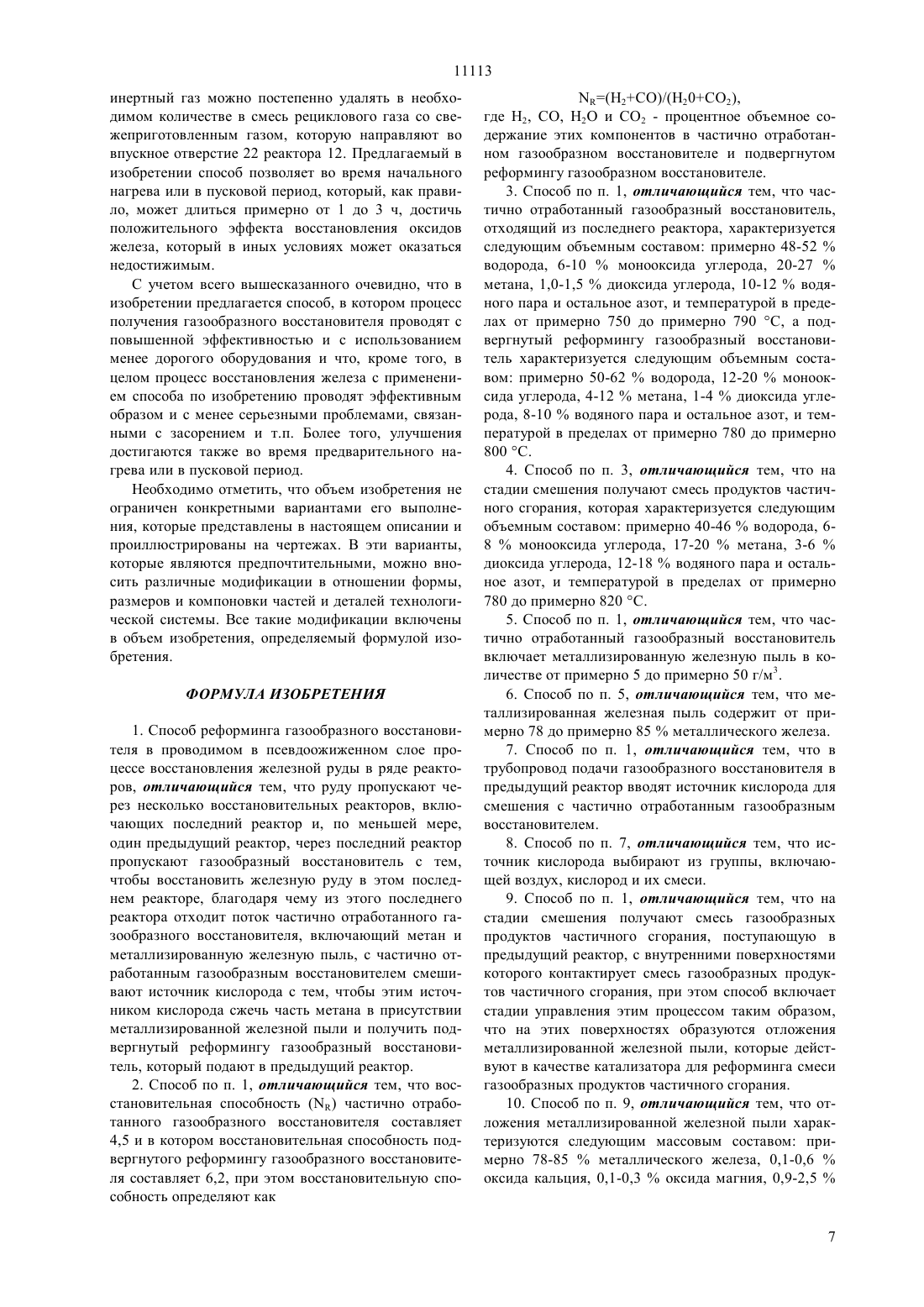

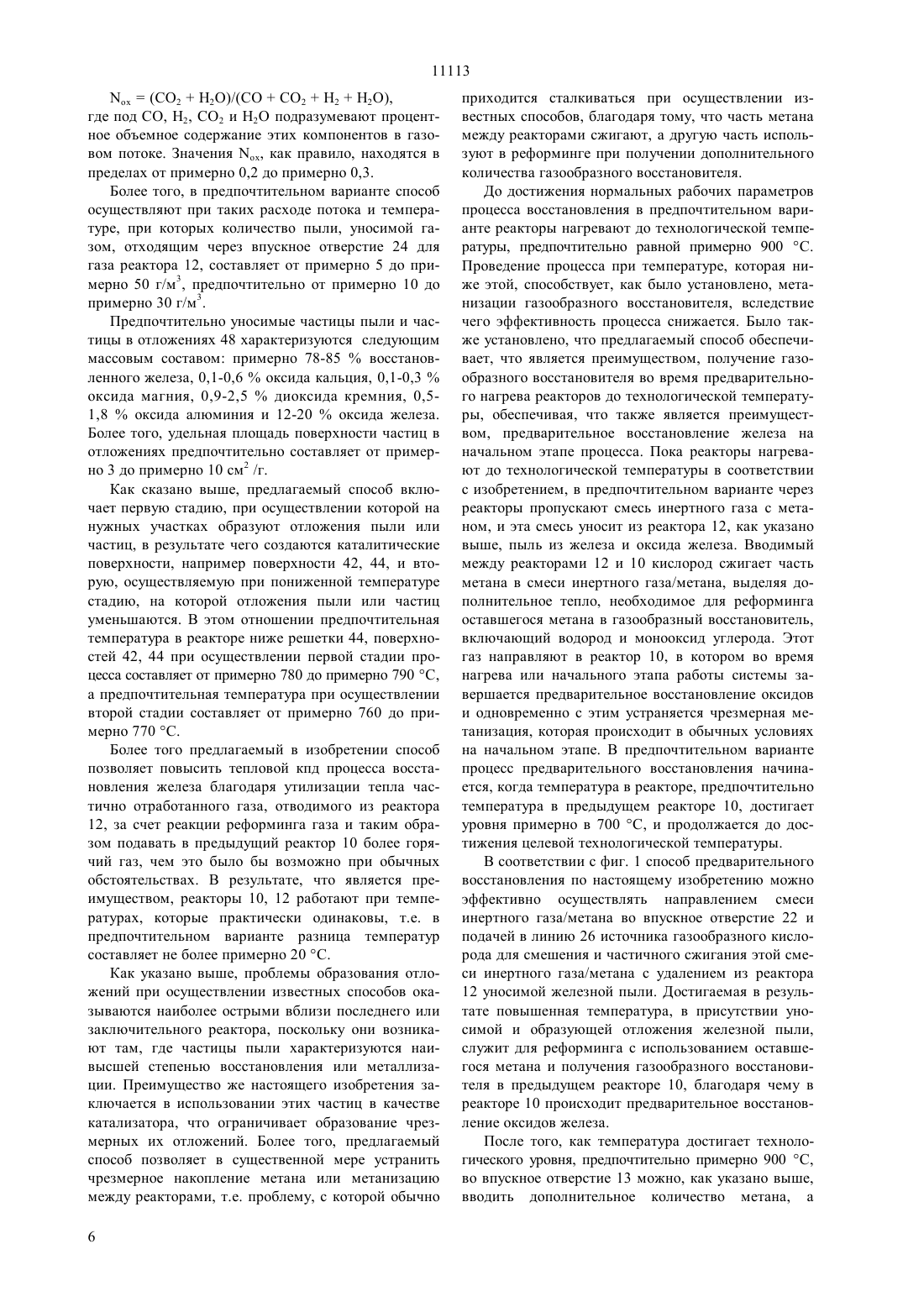

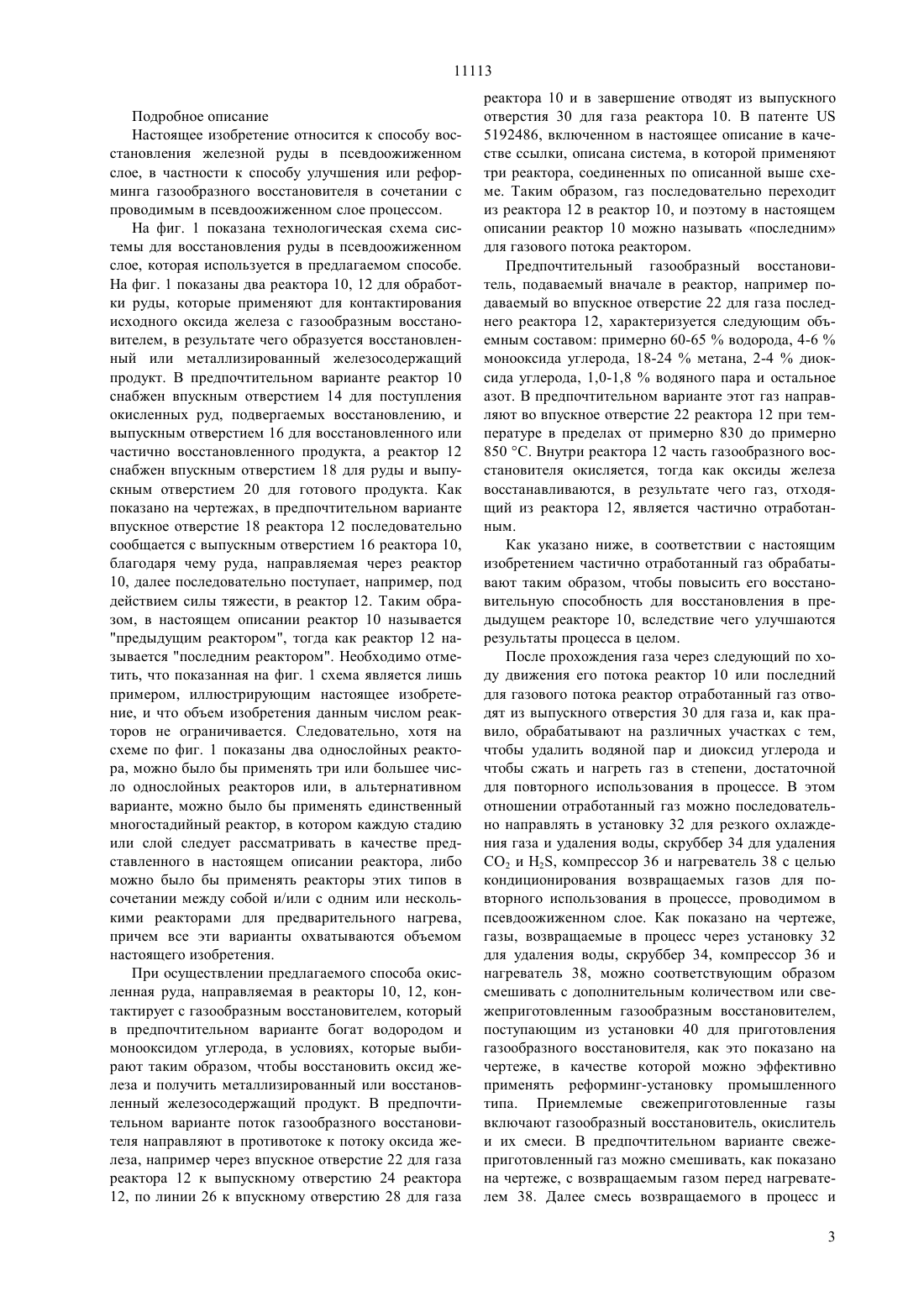

(51)721 13/00,01 3/26 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) Брифер Интернэшенэл Лтд (ВВ), ВОЙЕСТ АЛЬПИН индустриенлагенбау ГмбХ энд о(54) СПОСОБ ПРИГОТОВЛЕНИЯ ГАЗООБРАЗНОГО ВОССТАНОВИТЕЛЯ И РЕФОРМИНГА ГАЗООБРАЗНОГО ВОССТАНОВИТЕЛЯ В ПРОЦЕССЕ ВОССТАНОВЛЕНИЯ РУДЫ В ПСЕВДООЖИЖЕННОМ СЛОЕ(57) В заявке описан способ реформинга газообразного восстановителя в проводимом в псевдоожиженном слое процессе восстановления руды в ряде восстанавливающих руду реакторов, включающий следующие стадии пропускание руды через несколько реакторов (10, 12), включающих последний реактор (10), и по меньшей мере, один предыдущий реактор (12), пропускание газообразного восстановителя через последний реактор (10) с тем, чтобы восстановить руду в этом последнем реакторе (10),благодаря чему из этого последнего реактора (10) отходит поток частично отработанного газообразного восстановителя, включающий метан и металлизированную железную пыль, смешение с частично отработанным газообразным восстановителем источника кислорода с тем, чтобы этим источником кислорода сжечь часть метана в присутствии металлизированной железной пыли и получить подвергнутый реформингу газообразный восстановитель, и подачу подвергнутого реформингу газообразного восстановителя в предыдущий реактор (12). 11113 Настоящее изобретение относится к способу восстановления железной руды в псевдоожиженном слое, в частности к способу реформинга газообразного восстановителя, используемого в этом процессе. В патенте 5192486 предлагаются способ восстановления руды в псевдоожиженном слое и установка для его осуществления. В этом патенте представлен способ, при осуществлении которого оксид железа проходит через ряд реакторов для обработки руды и контактирует с газообразным восстановителем, в результате чего образуется восстановленный или металлизированный железосодержащий продукт. Газообразный восстановитель для таких процессов, как правило, получают в специально предназначенных для этого установках, известных как реформинг-установки. Типичные реформингустановки представляют собой установки стехиометрического типа, в которых применяют смеси природного газа/монооксида углерода, конверсию с водяным паром и частичное сжигание. Установки для проведения процессов реформинга первых двух видов, в частности для реформинга с использованием природного газа/монооксида углерода и конверсии с водяным паром, являются исключительно дорогими и в них используют дорогие катализаторы. Методу частичного сжигания также свойственны определенные недостатки. Так, например, серный компонент тяжелых углеводородов, которые, как правило, используют в качестве топлива, проявляет тенденцию к загрязнению металлсодержащих продуктов. Проблему создает также осаждение углерода на применяемом для этого оборудовании. Более того, в ходе проведения этих процессов в реакторах и газообразном восстановителе накапливается азот, оказывающий нежелательное влияние на восстановительную способность газа. В способах, осуществляемых в псевдоожиженном слое, таких как описанный в патенте 5192486,руду последовательно пропускают сверху вниз через ряд реакторов, тогда как газ через те же реакторы последовательно пропускают снизу вверх. Было установлено, что газ, проходящий через реакторы, из подвергаемого восстановлению рудного материала уносит пыль и порошкообразный компонент, которые могут вызвать в реакторе серьезное засорение и создать другие сложности. Принимая во внимание сказанное выше, очевидно, что сохраняется необходимость в разработке способа, который позволял бы получать газообразный восстановитель и проводить процесс восстановления в псевдоожиженном слое с меньшими затратами, повышенной эффективностью и слабой тенденцией к засорению. Таким образом, первой задачей настоящего изобретения является разработка способа получения газообразного восстановителя для использования в процессе, проводимом в псевдоожиженном слое, без дорогостоящего оборудования для реформинга. Следующей задачей настоящего изобретения является разработка такого способа получения газообразного восстановителя таким путем, в котором можно было бы использовать тепло, уже имеющееся при проведении процесса в псевдоожиженном слое,что позволило бы повысить эффективность процесса в целом. Еще одной задачей настоящего изобретения является разработка такого способа получения газообразного восстановителя в сочетании с проводимым в псевдоожиженном слое процессом, в котором можно было бы использовать преимущества, связанные с уносом порошкообразного или пылевидного материала частично отработанным газом, и который,кроме того, позволял бы подавлять тенденцию к образованию чрезмерных отложений или засорению реакторного оборудования. Другие задачи и преимущества настоящего изобретения представлены ниже. Вышеуказанные задачи решаются в соответствии с настоящим изобретением с достижением целого ряда преимуществ. В соответствии с изобретением предлагается способ получения газообразного восстановителя в проводимом в псевдоожиженном слое процессе (таком как барботажный, струйный, циркуляционный и т.д.) восстановления руды в ряде восстанавливающих руду реакторов, при осуществлении которого руду пропускают через несколько восстановительных реакторов, включающих последний реактор и, по меньшей мере, один предыдущий реактор, через последний реактор пропускают газообразный восстановитель с тем, чтобы восстановить руду в этом последнем реакторе, благодаря чему из этого последнего реактора отходит поток частично отработанного газа, включающего метан и металлизированную железную пыль, с частично отработанным газообразным восстановителем источника смешивают кислород с тем, чтобы этим источником кислорода сжечь часть метана в присутствии металлизированной железной пыли и получить подвергнутый реформингу газообразный восстановитель, и подвергнутый реформингу газообразный восстановитель подают, по меньшей мере, в один предыдущий реактор. В изобретении далее предлагается способ получения газообразного восстановителя во время предварительного нагрева реакторов до технологической температуры с тем, чтобы обеспечить эффективное предварительное восстановление руды. Ниже изобретение более подробно поясняется на примере предпочтительного варианта его выполнения со ссылкой на прилагаемые чертежи, на которых показано на фиг. 1 - технологическая схема, иллюстрирующая предлагаемый в изобретении способ, и на фиг. 2 - увеличенное изображение части реактора, используемого в технологической схеме по фиг. 1. 11113 Подробное описание Настоящее изобретение относится к способу восстановления железной руды в псевдоожиженном слое, в частности к способу улучшения или реформинга газообразного восстановителя в сочетании с проводимым в псевдоожиженном слое процессом. На фиг. 1 показана технологическая схема системы для восстановления руды в псевдоожиженном слое, которая используется в предлагаемом способе. На фиг. 1 показаны два реактора 10, 12 для обработки руды, которые применяют для контактирования исходного оксида железа с газообразным восстановителем, в результате чего образуется восстановленный или металлизированный железосодержащий продукт. В предпочтительном варианте реактор 10 снабжен впускным отверстием 14 для поступления окисленных руд, подвергаемых восстановлению, и выпускным отверстием 16 для восстановленного или частично восстановленного продукта, а реактор 12 снабжен впускным отверстием 18 для руды и выпускным отверстием 20 для готового продукта. Как показано на чертежах, в предпочтительном варианте впускное отверстие 18 реактора 12 последовательно сообщается с выпускным отверстием 16 реактора 10,благодаря чему руда, направляемая через реактор 10, далее последовательно поступает, например, под действием силы тяжести, в реактор 12. Таким образом, в настоящем описании реактор 10 называется предыдущим реактором, тогда как реактор 12 называется последним реактором. Необходимо отметить, что показанная на фиг. 1 схема является лишь примером, иллюстрирующим настоящее изобретение, и что объем изобретения данным числом реакторов не ограничивается. Следовательно, хотя на схеме по фиг. 1 показаны два однослойных реактора, можно было бы применять три или большее число однослойных реакторов или, в альтернативном варианте, можно было бы применять единственный многостадийный реактор, в котором каждую стадию или слой следует рассматривать в качестве представленного в настоящем описании реактора, либо можно было бы применять реакторы этих типов в сочетании между собой и/или с одним или несколькими реакторами для предварительного нагрева,причем все эти варианты охватываются объемом настоящего изобретения. При осуществлении предлагаемого способа окисленная руда, направляемая в реакторы 10, 12, контактирует с газообразным восстановителем, который в предпочтительном варианте богат водородом и монооксидом углерода, в условиях, которые выбирают таким образом, чтобы восстановить оксид железа и получить металлизированный или восстановленный железосодержащий продукт. В предпочтительном варианте поток газообразного восстановителя направляют в противотоке к потоку оксида железа, например через впускное отверстие 22 для газа реактора 12 к выпускному отверстию 24 реактора 12, по линии 26 к впускному отверстию 28 для газа реактора 10 и в завершение отводят из выпускного отверстия 30 для газа реактора 10. В патенте 5192486, включенном в настоящее описание в качестве ссылки, описана система, в которой применяют три реактора, соединенных по описанной выше схеме. Таким образом, газ последовательно переходит из реактора 12 в реактор 10, и поэтому в настоящем описании реактор 10 можно называть последним для газового потока реактором. Предпочтительный газообразный восстановитель, подаваемый вначале в реактор, например подаваемый во впускное отверстие 22 для газа последнего реактора 12, характеризуется следующим объемным составом примерно 60-65 водорода, 4-6 монооксида углерода, 18-24 метана, 2-4 диоксида углерода, 1,0-1,8 водяного пара и остальное азот. В предпочтительном варианте этот газ направляют во впускное отверстие 22 реактора 12 при температуре в пределах от примерно 830 до примерно 850 С. Внутри реактора 12 часть газообразного восстановителя окисляется, тогда как оксиды железа восстанавливаются, в результате чего газ, отходящий из реактора 12, является частично отработанным. Как указано ниже, в соответствии с настоящим изобретением частично отработанный газ обрабатывают таким образом, чтобы повысить его восстановительную способность для восстановления в предыдущем реакторе 10, вследствие чего улучшаются результаты процесса в целом. После прохождения газа через следующий по ходу движения его потока реактор 10 или последний для газового потока реактор отработанный газ отводят из выпускного отверстия 30 для газа и, как правило, обрабатывают на различных участках с тем,чтобы удалить водяной пар и диоксид углерода и чтобы сжать и нагреть газ в степени, достаточной для повторного использования в процессе. В этом отношении отработанный газ можно последовательно направлять в установку 32 для резкого охлаждения газа и удаления воды, скруббер 34 для удаления СО 2 и 2, компрессор 36 и нагреватель 38 с целью кондиционирования возвращаемых газов для повторного использования в процессе, проводимом в псевдоожиженном слое. Как показано на чертеже,газы, возвращаемые в процесс через установку 32 для удаления воды, скруббер 34, компрессор 36 и нагреватель 38, можно соответствующим образом смешивать с дополнительным количеством или свежеприготовленным газообразным восстановителем,поступающим из установки 40 для приготовления газообразного восстановителя, как это показано на чертеже, в качестве которой можно эффективно применять реформинг-установку промышленного типа. Приемлемые свежеприготовленные газы включают газообразный восстановитель, окислитель и их смеси. В предпочтительном варианте свежеприготовленный газ можно смешивать, как показано на чертеже, с возвращаемым газом перед нагревателем 38. Далее смесь возвращаемого в процесс и 3 11113 свежеприготовленного газов направляют во впускное отверстие 22 реактора 12 для дополнительной обработки оксидов внутри реакторов 10, 12. Газ, проходящий через реакторы 10, 12, проявляет тенденцию к уносу пыли и порошкообразного материала из оксида железа, обрабатываемого в этих реакторах. Эту пыль газ переносит через последующие по ходу движения газового потока части системы. Этому порошкообразному материалу или пыли свойственна тенденция к образованию отложений на различных поверхностях системы, обусловливающих возникновение больших проблем с засорением в случае обычного реакторного оборудования. В соответствии с настоящим изобретением было установлено, что этот порошкообразный материал, который на выходе из последнего реактора 12 в значительной степени представляет собой металлизированную железную пыль, в приемлемых условиях может быть использован в качестве катализатора для реформинга частично отработанного газа,отходящего из последнего реактора 12, таким образом, чтобы повысить восстановительную способность газа, направляемого в предыдущий реактор 10. Более того, было установлено, что проведение реакции реформинга позволяет снизить температуру газа и/или в окружающих зонах в степени, достаточной для того, чтобы в существенной мере подавить образование отложений частицами пыли после начальной стадии и, следовательно, избежать возникновения проблем с засорением, с которыми обычно приходится сталкиваться. Таким образом, в соответствии с изобретением,выходящий из реактора 12 отработанный газ смешивают с кислородом, предпочтительно с дополнительным количеством метана, в присутствии уносимой пыли железа и оксидов с тем, чтобы сжечь образующуюся смесь с получением в результате дополнительного количества тепла, необходимого для протекания целевой реакции реформинга, благодаря чему в реактор 10 поступает газообразный восстановитель, обладающий повышенной восстановительной способностью. На этом этапе добавление в реактор 12 метана, например через впускное отверстие 13, позволяет улучшить горение после смешения с воздухом/кислородом и в еще большей мере обеспечить дополнительными материалами реакции получения водорода и монооксида углерода. Как показано на фиг. 1, в частично отработанный газ, отходящий из выпускного отверстия 24 последнего реактора 12, например по линии 26, вводят источник кислорода, что позволяет частично сжигать часть метана в этом частично отработанном газе,генерируя, таким образом, дополнительное тепло,которое используют в последующей реакции реформинга в присутствии пыли восстановленного металла в качестве катализатора, как указано выше. В предпочтительном варианте источник кислорода,предназначенный для введения в линию 26 для сжигания частично восстановленного газа, предварительно нагревают до температуры в пределах от 4 примерно 650 до примерно 950 С. В результате начального сгорания в линии 26 из сгоревшего метана образуются диоксид углерода и водяной пар, а последующая реакция реформинга с использованием дополнительного количества метана в газовой смеси является реакцией, катализируемой частицами восстановленного металла таким образом, что образуются монооксид углерода и водород, которые требуются в соответствии с настоящим изобретением. На фиг. 2 в увеличенном масштабе показана часть реактора 10 с впускным отверстием 28 для газа с целью дополнительно пояснить преимущество настоящего изобретения. Как указано выше, порошкообразный материал, уносимый газами, проходящими из реактора в реактор, обычно создает серьезные проблемы из-за образования отложений в точке засорения системы, которые обусловливают неэффективность процесса вследствие остановок, необходимых для очистки и т.п. В соответствии с настоящим изобретением было установлено, что при введении источника кислорода в линию 26, благодаря чему происходит частичное сжигание метана в частично отработанных газообразных восстановителях, начальный слой пыли восстановленного металла откладывается или накапливается на поверхностях, с которыми входят в контакт газ и уносимая пыль, прежде всего на огнеупорной внутренней поверхности 42 реактора 10, решетке 44 для газового потока и форсунках 46 для газового потока внутри нагнетательных или нижних зон реактора 10, как показано на чертеже. Далее в соответствии с настоящим изобретением было установлено, что реакция реформинга, катализируемая металлизированной железной пылью, уносимой газом, и отложениями металлизированной пыли на поверхности 42,44 и 46, является эндотермической реакцией, в ходе протекания которой расходуется тепло, выделяющееся при сгорании газов, в результате чего газы,контактирующие с поверхностями 42, 44 и 46, охлаждаются, препятствуя тем самым, дальнейшему образованию отложений таких частиц восстановленного металла. Таким образом, при осуществлении предлагаемого способа предусмотрены начальная стадия процесса, при которой на различных поверхностях реактора 10 образуется отложение необходимой части восстановленной металлической пыли, и вторая, более холодная стадия процесса, при которой эндотермическая реакция реформинга обусловливает пониженную температуру. Эта пониженная температура способствует, что является преимуществом, подавлению дальнейшего образования отложений, благодаря чему значительно ослабляется тенденция к засорению и повышается эффективность процесса. В соответствии с настоящим изобретением реформинг газа начинается в линии 26 в присутствии уносимой восстановленной металлической пыли,которая служит в качестве катализатора для реакции реформинга. Более того, когда газ из линии 26 поступает в нагнетательные или нижние зоны реактора 11113 10, этот газ также входит в контакт с отложением восстановленной металлической пыли 48, которая характеризуется относительно большой удельной площадью поверхности, составляющей, в частности,от примерно 15 до примерно 80 см 2/г, и которая служит в качестве второй каталитической зоны или поверхности, дополнительно способствующей протеканию реакций реформинга газа. В соответствии с изобретением частично отработанный газ, отходящий из последнего реактора 12,как правило, может иметь следующий объемный состав примерно 48-52 водорода, 6-10 монооксида углерода, 20-27 метана, 1,0-1,5 диоксида углерода, 10-12 водяного пара и остальное азот,его восстановительная способность (, определяемая по описанной ниже методике) составляет от примерно 4,0 до примерно 5,6, а температура лежит в пределах от примерно 750 до примерно 790 С. Реформинг частично отработанного газа инициируют до подачи в реактор 10, и он продолжается при прохождении нижних зон реактора 10, вследствие чего подвергнутый реформингу газ в реакторе 10 контактирует с рудой после прохождения через решетку 44. Процесс реформинга начинают смешением источника кислорода с частично отработанным газом и уносимой восстановленной металлической пылью таким образом, чтобы на участке впускного отверстия (точка В) реактора 10 получить газообразный продукт сгорания, который характеризуется следующим объемным составом примерно 40-46 водорода, 6-8 монооксида углерода, 17-20 метана, 3-6 диоксида углерода, 12-18 водяного пара и остальное азот, и температурой в пределах от примерно 780 до примерно 820 С. Составы газов, представленные выше, являются типичными для газа в данной системе, например во впускном отверстии 22 реактора 12, для частично отработанного газа после прохождения через последний реактор 12, например в точке А на фиг. 1,газообразного продукта сгорания после добавления кислорода, например в точке В на фиг. 1, и для подвергнутого реформингу газа после промежуточной стадии реформинга по настоящему изобретению,например в точке С на фиг. 1. Как следует из приведенного выше описания,предлагаемый способ позволяет увеличить объем газообразного восстановителя примерно на 10-40 об. в сравнении с объемом частично отработанного газообразного восстановителя, благодаря чему повышается восстановительная способностьгаза, Далее газообразные продукты сгорания, которые характеризуются приведенным выше составом, проходят из линии 26 во впускное отверстие 28 реактора 10 и, таким образом, входят в контакт с отложениями частиц восстановленной железной пыли 48 на поверхностях реактора, в частности, на огнеупорной внутренней поверхности 42, решетке 44 для подачи потока газа и форсунках 46 для газового потока, и подвергаются дальнейшему реформингу, в результате чего по ходу движения выше решетки 44, например в точке С, образуется подвергнутый реформингу газообразный восстановитель, который характеризуется следующим объемным составом примерно 5062 водорода, 12-20 монооксида углерода, 412 метана, 1-4 диоксида углерода и 8-10 водяного пара и остальное азот, восстановительной способностью (, определяемой по описанной ниже методике) в пределах от примерно 4,4 до примерно 9,1 и температурой в пределах от примерно 780 до примерно 800 С. Затем газообразный восстановитель из точки С продолжает перемещаться по реактору 10, обеспечивая тем самым восстановление оксида металла, вводимого в реактор 10, что требуется в соответствии с настоящим изобретением. Для дальнейшей иллюстрации преимуществ реформинга газа, осуществляемого в соответствии с настоящим изобретением, в приведенной ниже таблице представлены предпочтительные составы газов, которые соответствуют точкам А, В и С, равно как и газообразного восстановителя, первоначально поступающего в реакторы. например, от примерно 4,4 в точке А до примерно 6,2 в точке С, где восстановительную способность определяют следующим образом( 2)/(22),где под СО, Н 2, СО 2 и Н 2 О подразумевают процентное объемное содержание этих компонентов в газе. В соответствии с настоящим изобретением, в предпочтительном варианте, источник кислорода,такой как воздух, кислород и их смеси, предназначенные для введения в линию 26, вводят таким образом, чтобы добиться значения реформингового соотношения (4/) в пределах от примерно 57 до примерно 72, в котором СН 4 обозначает объемное процентное содержание метана,обозначает степень окисления потока частично отработанного газа, которую определяют следующим образом 5 11113(СО 2 Н 2 О)/(СОСО 22 Н 2 О),где под СО, Н 2, СО 2 и Н 2 О подразумевают процентное объемное содержание этих компонентов в газовом потоке. Значения , как правило, находятся в пределах от примерно 0,2 до примерно 0,3. Более того, в предпочтительном варианте способ осуществляют при таких расходе потока и температуре, при которых количество пыли, уносимой газом, отходящим через впускное отверстие 24 для газа реактора 12, составляет от примерно 5 до примерно 50 г/м 3, предпочтительно от примерно 10 до примерно 30 г/м 3. Предпочтительно уносимые частицы пыли и частицы в отложениях 48 характеризуются следующим массовым составом примерно 78-85 восстановленного железа, 0,1-0,6 оксида кальция, 0,1-0,3 оксида магния, 0,9-2,5 диоксида кремния, 0,51,8 оксида алюминия и 12-20 оксида железа. Более того, удельная площадь поверхности частиц в отложениях предпочтительно составляет от примерно 3 до примерно 10 см 2 /г. Как сказано выше, предлагаемый способ включает первую стадию, при осуществлении которой на нужных участках образуют отложения пыли или частиц, в результате чего создаются каталитические поверхности, например поверхности 42, 44, и вторую, осуществляемую при пониженной температуре стадию, на которой отложения пыли или частиц уменьшаются. В этом отношении предпочтительная температура в реакторе ниже решетки 44, поверхностей 42, 44 при осуществлении первой стадии процесса составляет от примерно 780 до примерно 790 С,а предпочтительная температура при осуществлении второй стадии составляет от примерно 760 до примерно 770 С. Более того предлагаемый в изобретении способ позволяет повысить тепловой кпд процесса восстановления железа благодаря утилизации тепла частично отработанного газа, отводимого из реактора 12, за счет реакции реформинга газа и таким образом подавать в предыдущий реактор 10 более горячий газ, чем это было бы возможно при обычных обстоятельствах. В результате, что является преимуществом, реакторы 10, 12 работают при температурах, которые практически одинаковы, т.е. в предпочтительном варианте разница температур составляет не более примерно 20 С. Как указано выше, проблемы образования отложений при осуществлении известных способов оказываются наиболее острыми вблизи последнего или заключительного реактора, поскольку они возникают там, где частицы пыли характеризуются наивысшей степенью восстановления или металлизации. Преимущество же настоящего изобретения заключается в использовании этих частиц в качестве катализатора, что ограничивает образование чрезмерных их отложений. Более того, предлагаемый способ позволяет в существенной мере устранить чрезмерное накопление метана или метанизацию между реакторами, т.е. проблему, с которой обычно 6 приходится сталкиваться при осуществлении известных способов, благодаря тому, что часть метана между реакторами сжигают, а другую часть используют в реформинге при получении дополнительного количества газообразного восстановителя. До достижения нормальных рабочих параметров процесса восстановления в предпочтительном варианте реакторы нагревают до технологической температуры, предпочтительно равной примерно 900 С. Проведение процесса при температуре, которая ниже этой, способствует, как было установлено, метанизации газообразного восстановителя, вследствие чего эффективность процесса снижается. Было также установлено, что предлагаемый способ обеспечивает, что является преимуществом, получение газообразного восстановителя во время предварительного нагрева реакторов до технологической температуры, обеспечивая, что также является преимуществом, предварительное восстановление железа на начальном этапе процесса. Пока реакторы нагревают до технологической температуры в соответствии с изобретением, в предпочтительном варианте через реакторы пропускают смесь инертного газа с метаном, и эта смесь уносит из реактора 12, как указано выше, пыль из железа и оксида железа. Вводимый между реакторами 12 и 10 кислород сжигает часть метана в смеси инертного газа/метана, выделяя дополнительное тепло, необходимое для реформинга оставшегося метана в газообразный восстановитель,включающий водород и монооксид углерода. Этот газ направляют в реактор 10, в котором во время нагрева или начального этапа работы системы завершается предварительное восстановление оксидов и одновременно с этим устраняется чрезмерная метанизация, которая происходит в обычных условиях на начальном этапе. В предпочтительном варианте процесс предварительного восстановления начинается, когда температура в реакторе, предпочтительно температура в предыдущем реакторе 10, достигает уровня примерно в 700 С, и продолжается до достижения целевой технологической температуры. В соответствии с фиг. 1 способ предварительного восстановления по настоящему изобретению можно эффективно осуществлять направлением смеси инертного газа/метана во впускное отверстие 22 и подачей в линию 26 источника газообразного кислорода для смешения и частичного сжигания этой смеси инертного газа/метана с удалением из реактора 12 уносимой железной пыли. Достигаемая в результате повышенная температура, в присутствии уносимой и образующей отложения железной пыли,служит для реформинга с использованием оставшегося метана и получения газообразного восстановителя в предыдущем реакторе 10, благодаря чему в реакторе 10 происходит предварительное восстановление оксидов железа. После того, как температура достигает технологического уровня, предпочтительно примерно 900 С,во впускное отверстие 13 можно, как указано выше,вводить дополнительное количество метана, а 11113 инертный газ можно постепенно удалять в необходимом количестве в смесь рециклового газа со свежеприготовленным газом, которую направляют во впускное отверстие 22 реактора 12. Предлагаемый в изобретении способ позволяет во время начального нагрева или в пусковой период, который, как правило, может длиться примерно от 1 до 3 ч, достичь положительного эффекта восстановления оксидов железа, который в иных условиях может оказаться недостижимым. С учетом всего вышесказанного очевидно, что в изобретении предлагается способ, в котором процесс получения газообразного восстановителя проводят с повышенной эффективностью и с использованием менее дорогого оборудования и что, кроме того, в целом процесс восстановления железа с применением способа по изобретению проводят эффективным образом и с менее серьезными проблемами, связанными с засорением и т.п. Более того, улучшения достигаются также во время предварительного нагрева или в пусковой период. Необходимо отметить, что объем изобретения не ограничен конкретными вариантами его выполнения, которые представлены в настоящем описании и проиллюстрированы на чертежах. В эти варианты,которые являются предпочтительными, можно вносить различные модификации в отношении формы,размеров и компоновки частей и деталей технологической системы. Все такие модификации включены в объем изобретения, определяемый формулой изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ реформинга газообразного восстановителя в проводимом в псевдоожиженном слое процессе восстановления железной руды в ряде реакторов, отличающийся тем, что руду пропускают через несколько восстановительных реакторов, включающих последний реактор и, по меньшей мере,один предыдущий реактор, через последний реактор пропускают газообразный восстановитель с тем,чтобы восстановить железную руду в этом последнем реакторе, благодаря чему из этого последнего реактора отходит поток частично отработанного газообразного восстановителя, включающий метан и металлизированную железную пыль, с частично отработанным газообразным восстановителем смешивают источник кислорода с тем, чтобы этим источником кислорода сжечь часть метана в присутствии металлизированной железной пыли и получить подвергнутый реформингу газообразный восстановитель, который подают в предыдущий реактор. 2. Способ по п. 1, отличающийся тем, что восстановительная способностьчастично отработанного газообразного восстановителя составляет 4,5 и в котором восстановительная способность подвергнутого реформингу газообразного восстановителя составляет 6,2, при этом восстановительную способность определяют как(2)/(20 О 2),где Н 2, СО, 2 О и СО 2 - процентное объемное содержание этих компонентов в частично отработанном газообразном восстановителе и подвергнутом реформингу газообразном восстановителе. 3. Способ по п. 1, отличающийся тем, что частично отработанный газообразный восстановитель,отходящий из последнего реактора, характеризуется следующим объемным составом примерно 48-52 водорода, 6-10 монооксида углерода, 20-27 метана, 1,0-1,5 диоксида углерода, 10-12 водяного пара и остальное азот, и температурой в пределах от примерно 750 до примерно 790 С, а подвергнутый реформингу газообразный восстановитель характеризуется следующим объемным составом примерно 50-62 водорода, 12-20 монооксида углерода, 4-12 метана, 1-4 диоксида углерода, 8-10 водяного пара и остальное азот, и температурой в пределах от примерно 780 до примерно 800 С. 4. Способ по п. 3, отличающийся тем, что на стадии смешения получают смесь продуктов частичного сгорания, которая характеризуется следующим объемным составом примерно 40-46 водорода, 68 монооксида углерода, 17-20 метана, 3-6 диоксида углерода, 12-18 водяного пара и остальное азот, и температурой в пределах от примерно 780 до примерно 820 С. 5. Способ по п. 1, отличающийся тем, что частично отработанный газообразный восстановитель включает металлизированную железную пыль в количестве от примерно 5 до примерно 50 г/м 3. 6. Способ по п. 5, отличающийся тем, что металлизированная железная пыль содержит от примерно 78 до примерно 85 металлического железа. 7. Способ по п. 1, отличающийся тем, что в трубопровод подачи газообразного восстановителя в предыдущий реактор вводят источник кислорода для смешения с частично отработанным газообразным восстановителем. 8. Способ по п. 7, отличающийся тем, что источник кислорода выбирают из группы, включающей воздух, кислород и их смеси. 9. Способ по п. 1, отличающийся тем, что на стадии смешения получают смесь газообразных продуктов частичного сгорания, поступающую в предыдущий реактор, с внутренними поверхностями которого контактирует смесь газообразных продуктов частичного сгорания, при этом способ включает стадии управления этим процессом таким образом,что на этих поверхностях образуются отложения металлизированной железной пыли, которые действуют в качестве катализатора для реформинга смеси газообразных продуктов частичного сгорания. 10. Способ по п. 9, отличающийся тем, что отложения металлизированной железной пыли характеризуются следующим массовым составом примерно 78-85 металлического железа, 0,1-0,6 оксида кальция, 0,1-0,3 оксида магния, 0,9-2,5 11113 диоксида кремния, 0,5-1,8 оксида алюминия и 1220 оксида железа. 11. Способ по п. 9, отличающийся тем, что отложения металлизированной железной пыли характеризуются удельной площадью поверхности в пределах от примерно 3 до примерно 10 см 2/г. 12. Способ по п. 9, отличающийся тем, что включает начальную стадию, при которой работу предыдущего реактора осуществляют при температуре в пределах от примерно 780 до примерно 790 С и при которой на упомянутых поверхностях образуются отложения металлизированной железной пыли, а на последующей стадии работу предыдущего реактора осуществляют при температуре в пределах от примерно 760 до примерно 770 С, при которой подавляется дальнейшее образование отложений металлизированной железной пыли. 13. Способ по п. 1, отличающийся тем, что стадия смешения включает смешение источника кислорода с частично отработанным газообразным восстановителем таким образом, чтобы получить смесь,которая характеризуется значением реформингового соотношения (4/) в пределах от примерно 57 до 72, где Н 4 - объемное процентное содержание метана, а значениеопределяют как(О 22 О)/(О 222 О),где СО, СО 2, Н 2 и Н 2 О - объемное процентное содержание этих компонентов в смеси. 14. Способ по п. 1, отличающийся тем, что работу последнего и предыдущего реактора осуществляют при разнице температур не более чем примерно 20 С. 15. Способ по п. 1, отличающийся тем, что стадию смешения осуществляют в условиях, выбранных таким образом, чтобы металлизированная железная пыль действовала в качестве катализатора реакции реформинга метана в частично отработанном газообразном восстановителе. 16. Способ по п. 1, отличающийся тем, что перед стадией смешения включает стадию введения в частично отработанный газообразный раскислитель дополнительного количества метана. 17. Способ по п. 1, отличающийся тем, что на стадии нагрева реакторов до технологической температуры, при которой осуществляют процесс восстановления(а) смесь инертного газа с метаном пропускают через последний реактор таким образом, чтобы в этом последнем реакторе она контактировала с железной рудой, вследствие чего из последнего реактора отходит поток газа, включающий инертный газ,метан и уносимую железную пыль, 8(б) с потоком газа смешивают источник кислорода таким образом, чтобы источник кислорода сжигал часть метана в присутствии железной пыли, в результате чего образуется газообразный раскислитель, включающий водород и монооксид углерода, и(в) в предыдущий реактор подают газообразный восстановитель таким образом, чтобы в этом предыдущем реакторе происходило предварительное раскисление руды. 18. Способ по п. 17, отличающийся тем, что стадии (а)-(в) осуществляют при температуре в предыдущем реакторе в пределах от примерно 700 С до технологической температуры. 19. Способ по п. 18, в котором технологическая температура составляет примерно 900 С. 20. Способ приготовления газообразного восстановителя во время предварительного нагрева до технологической температуры в ходе проведения процесса восстановления железной руды в псевдоожиженном слое в ряде реакторов, отличающийся тем, что(а) смесь инертного газа с метаном пропускают через последний реактор таким образом, чтобы в этом последнем реакторе она контактировала с рудой, вследствие чего из последнего реактора отходит поток газа, включающий инертный газ, метан и уносимую железную пыль,(б) с потоком газа смешивают источник кислорода таким образом, чтобы источник кислорода сжигал часть метана в присутствии железной пыли, в результате чего образуется газообразный восстановитель, включающий водород и монооксид углерода,и(в) в предыдущий реактор подают газообразный восстановитель таким образом, чтобы в этом предыдущем реакторе происходило предварительное восстановление руды. 21. Способ по п. 20, отличающийся тем, что стадии (а)-(в) осуществляют, когда температура в предыдущем реакторе находится в пределах от примерно 700 С до технологической температуры. 22. Способ по п. 21, отличающийся тем, что технологическая температура составляет примерно 900 С. 23. Способ по п. 1, отличающийся тем, что восстановительная способностьчастично отработанного газообразного восстановителя составляет от примерно 4,0 до примерно 5,6. 24. Способ по п. 1, отличающийся тем, что восстановительная способностьподвергнутого реформингу газообразного восстановителя составляет от примерно 4,4 до примерно 9,1.
