Котёл водогрейный

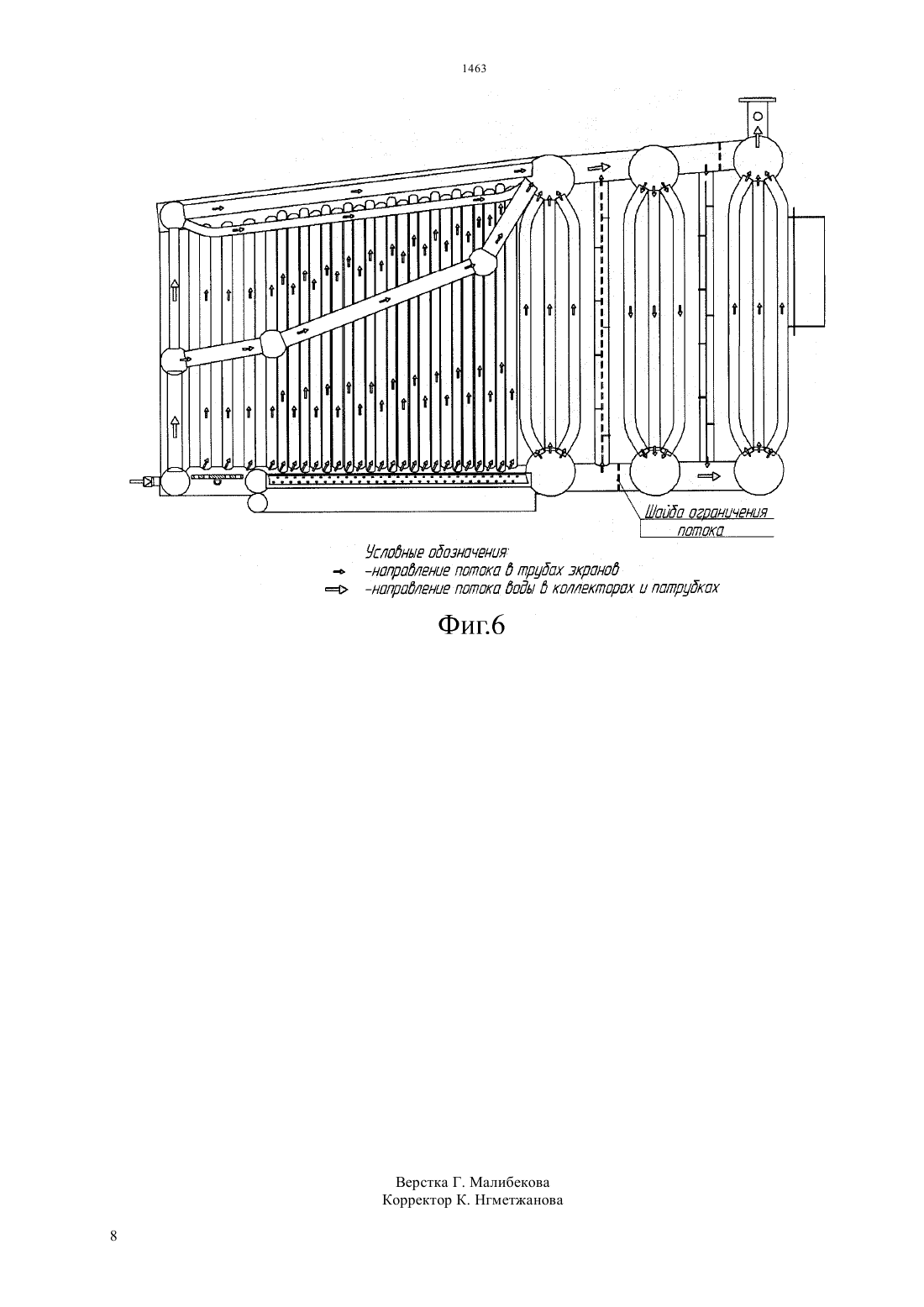

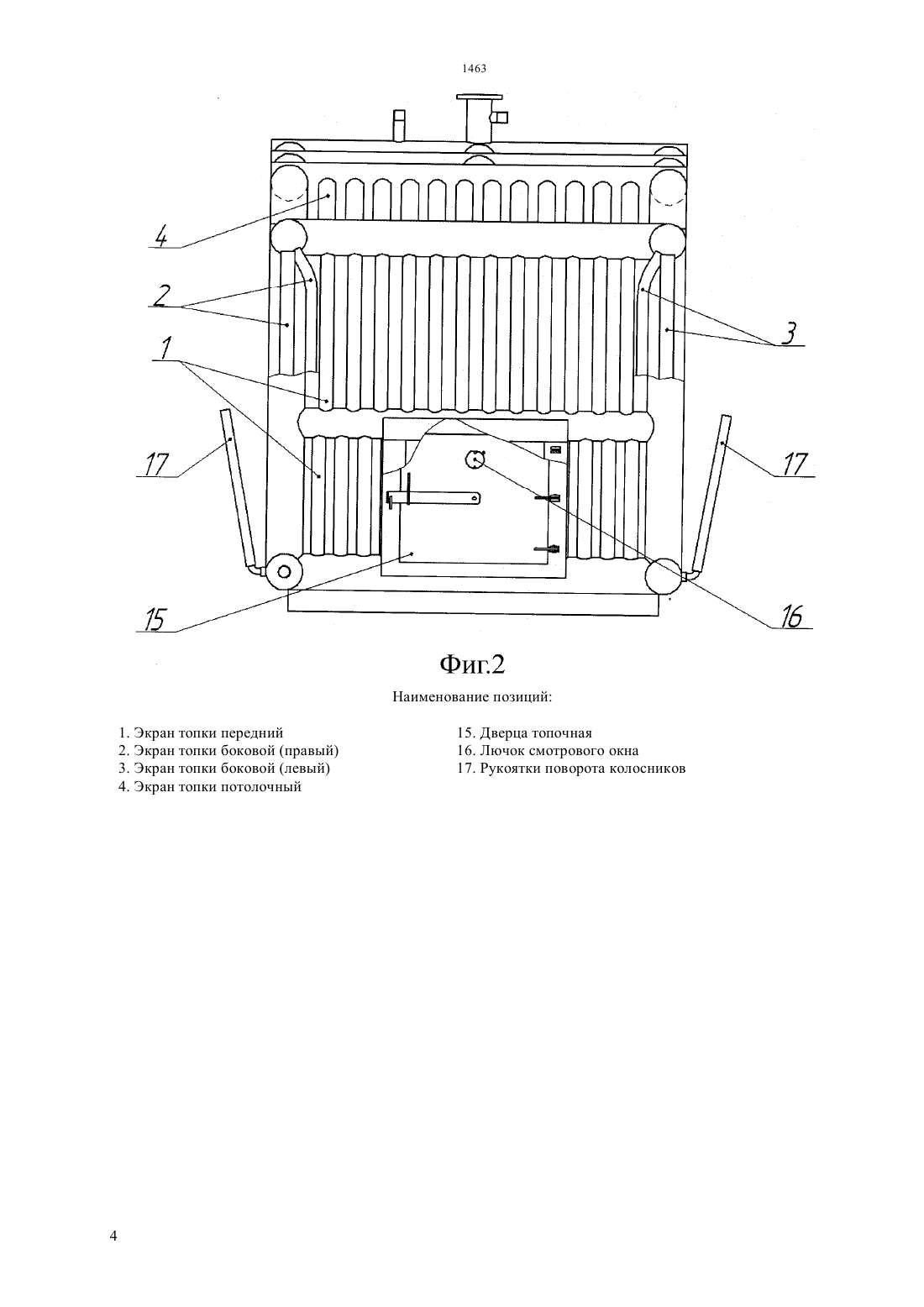

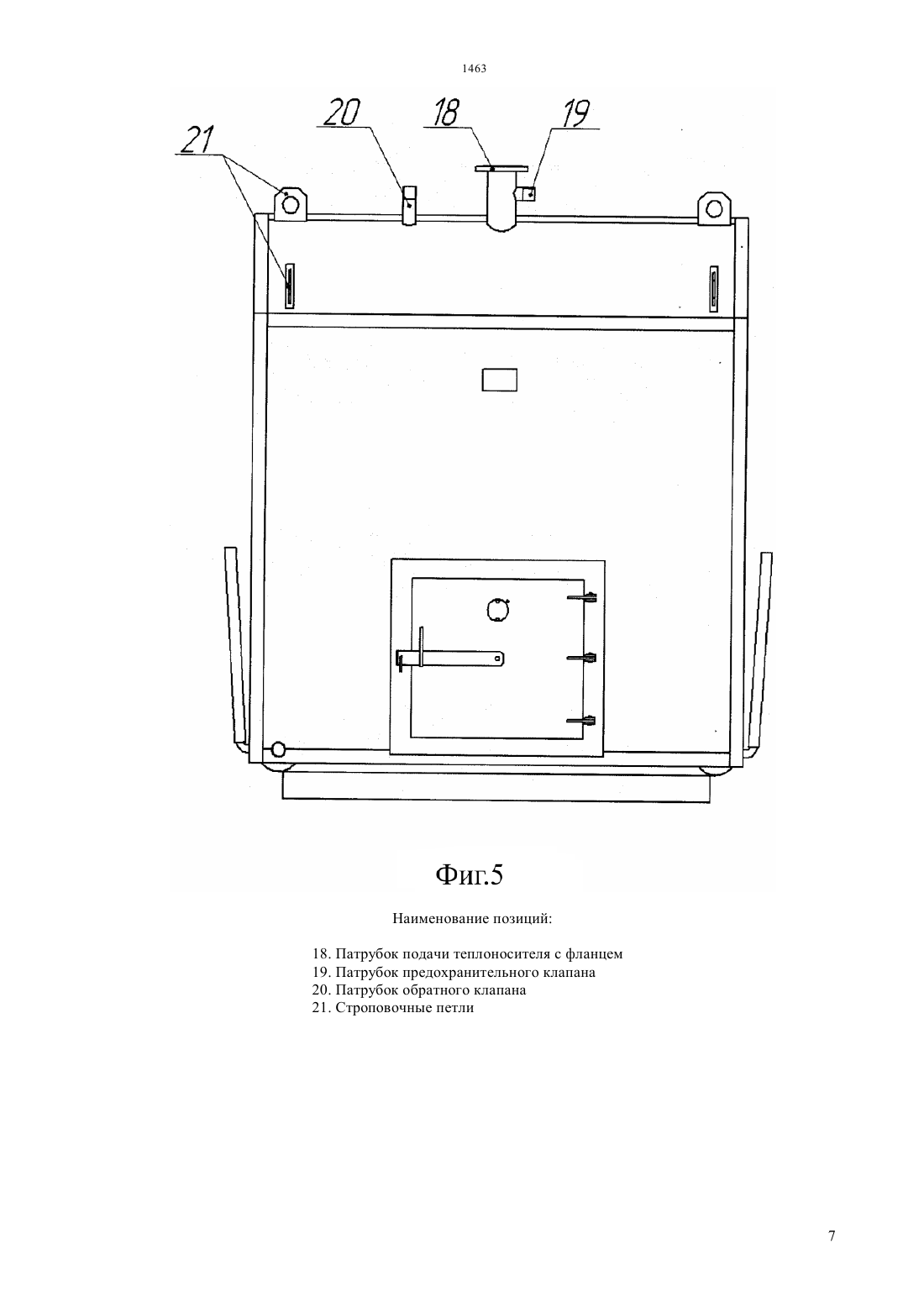

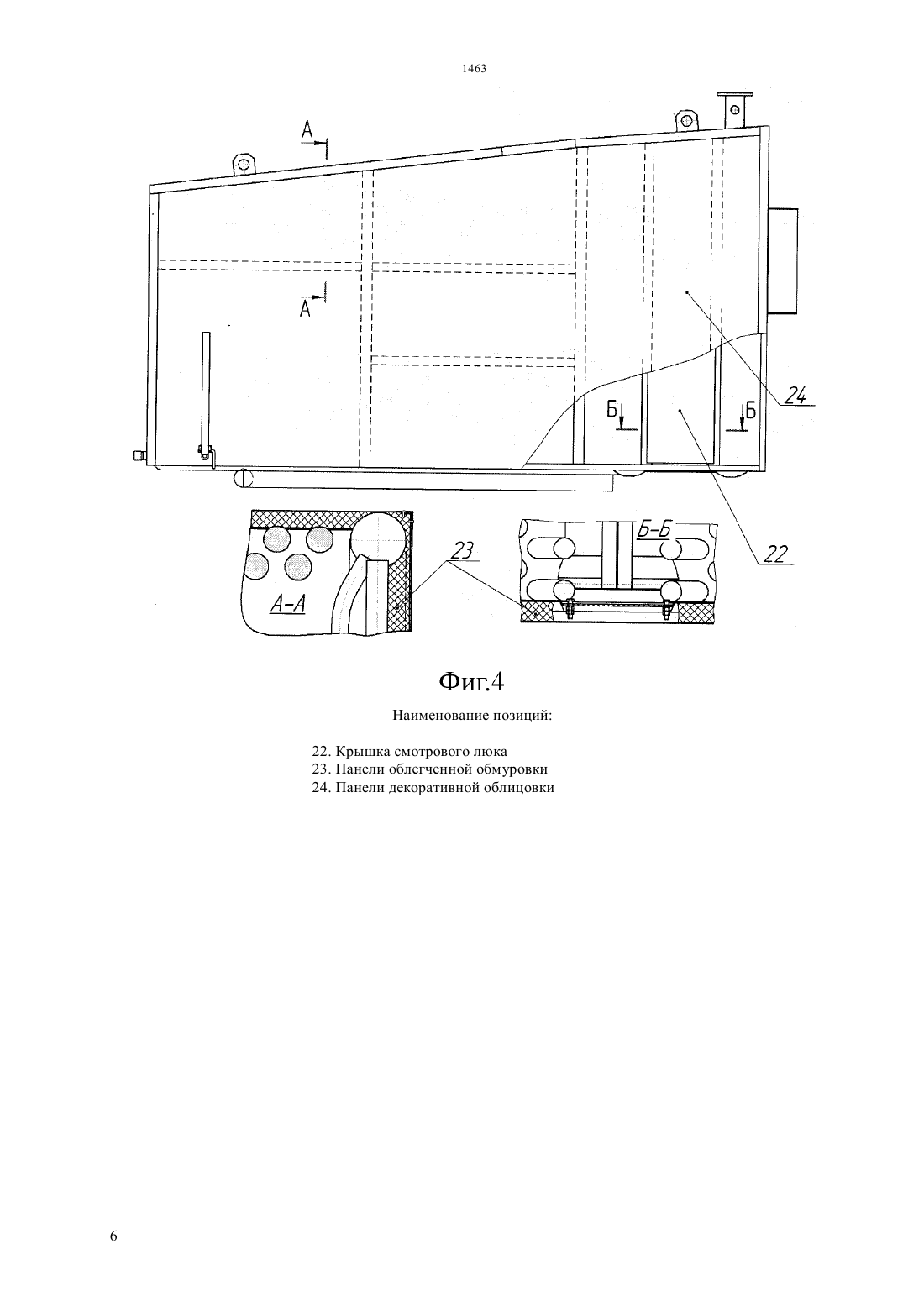

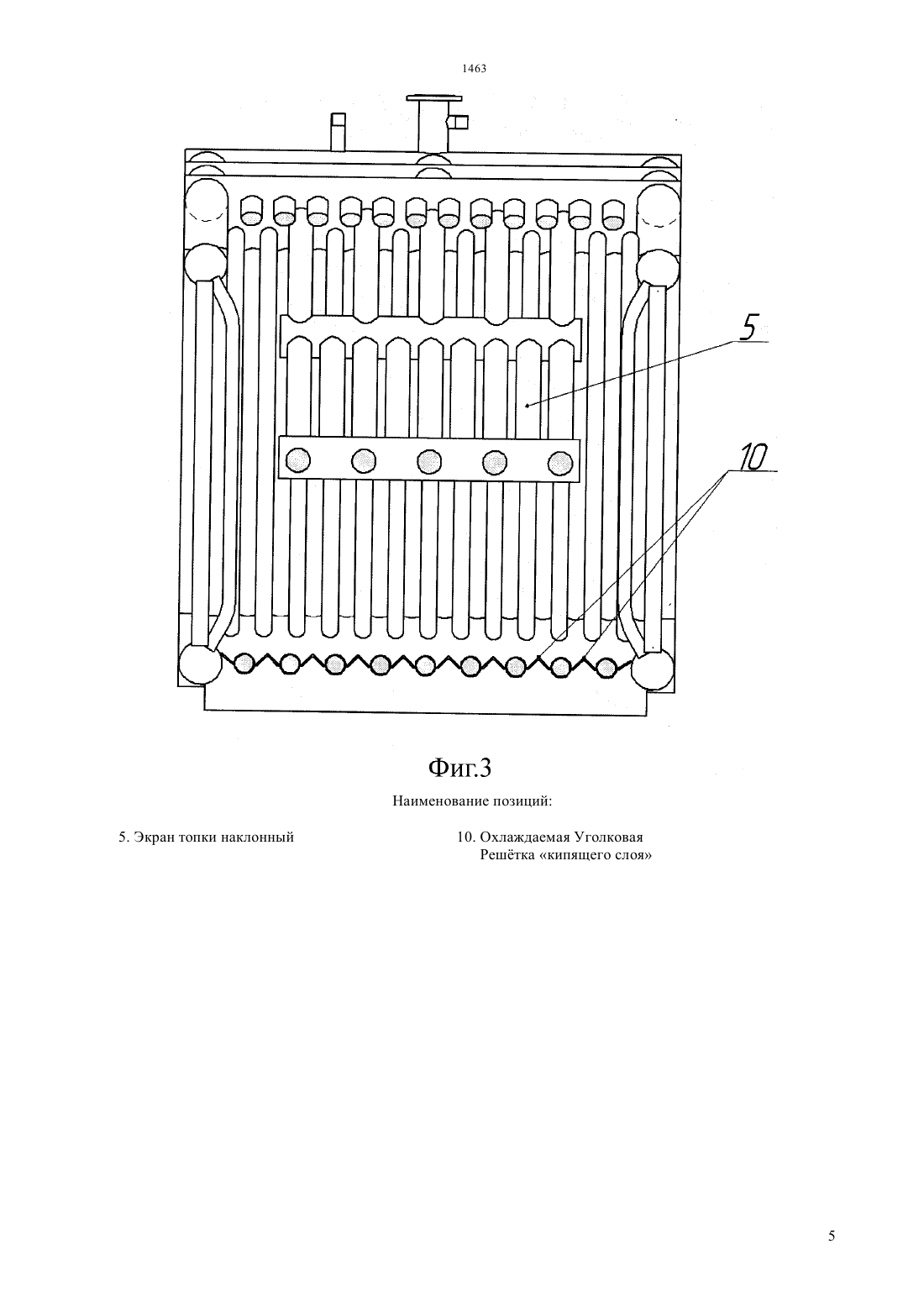

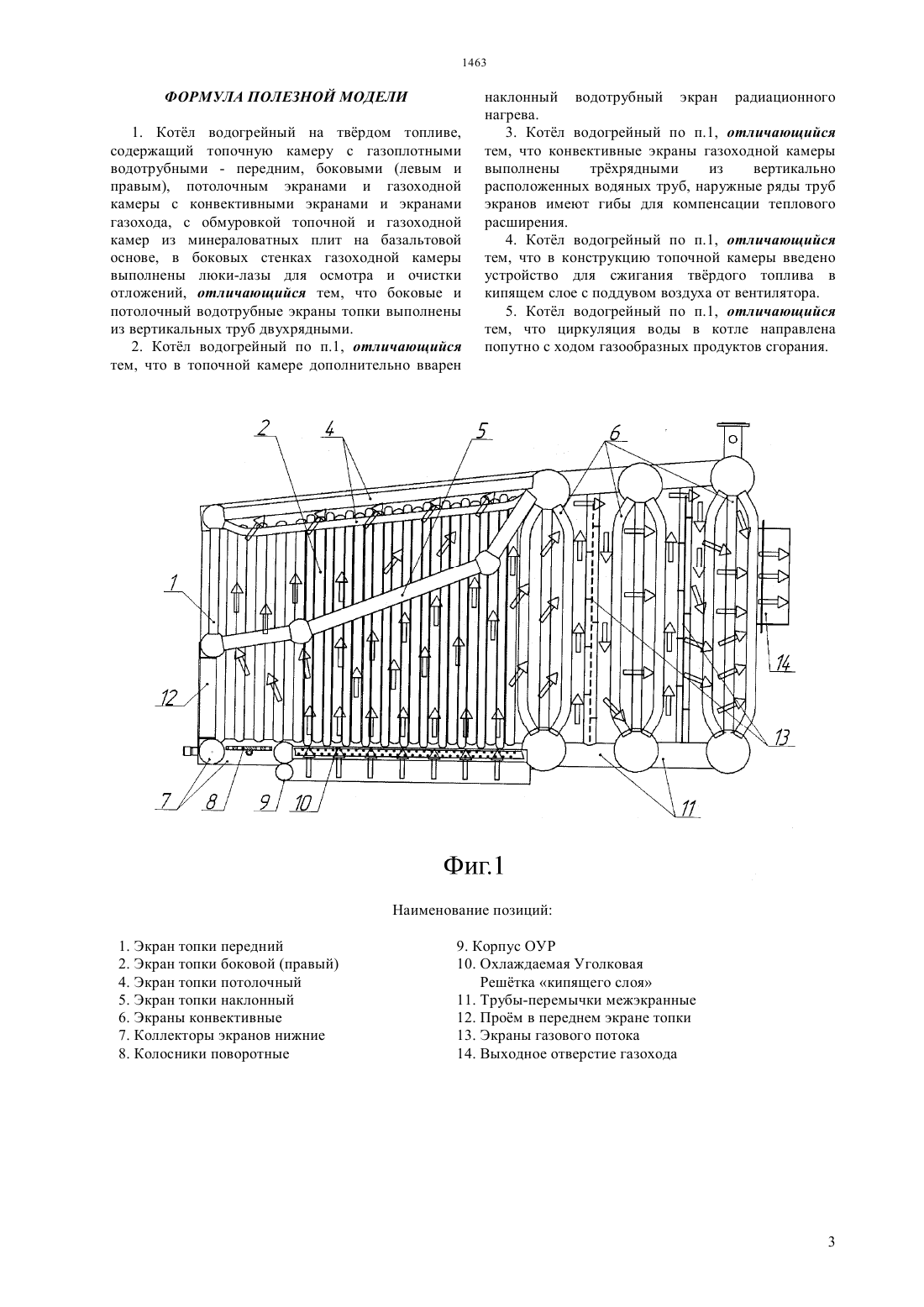

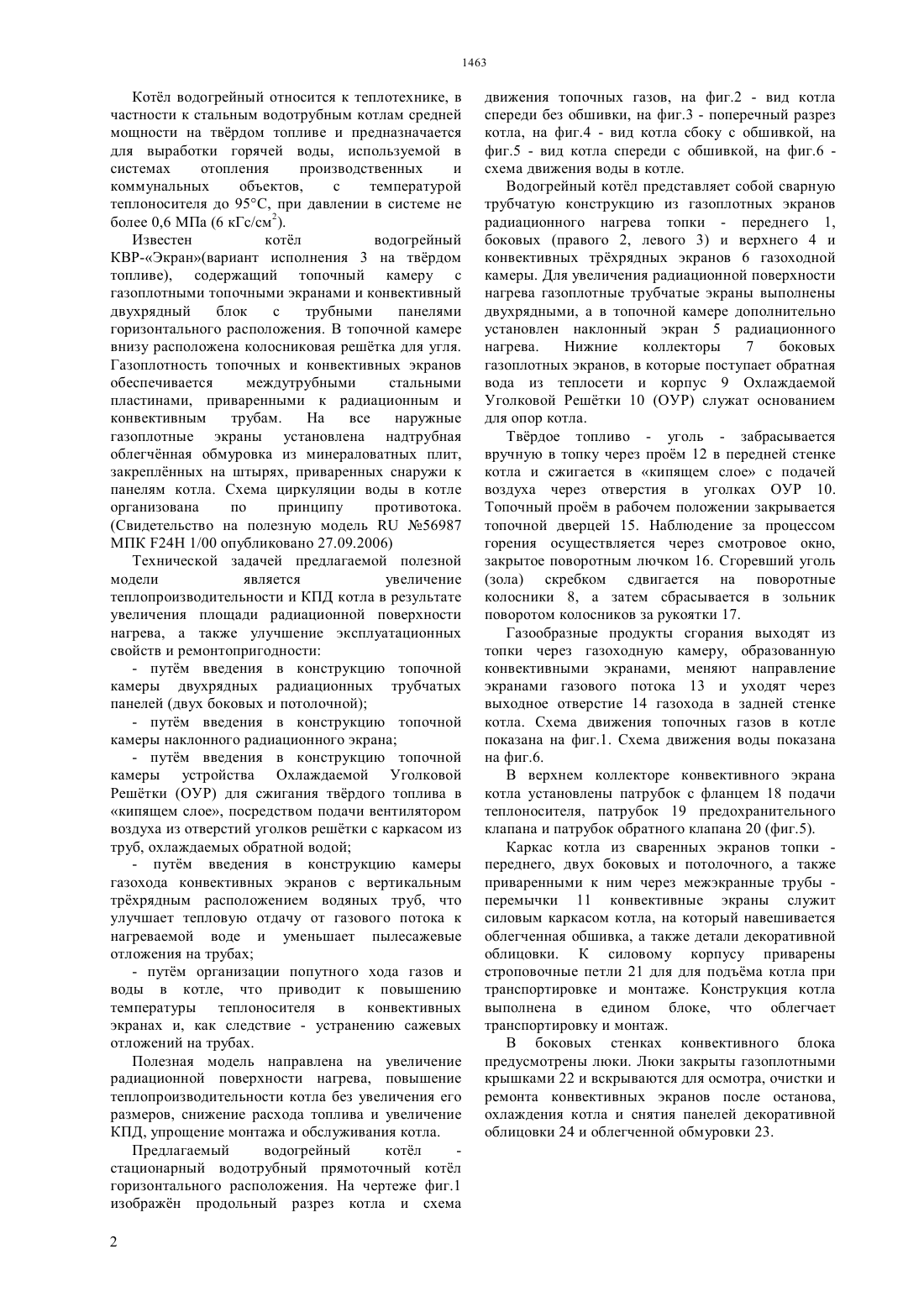

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ потолочным экранами и газоходной камеры с конвективными экранами и экранами газохода. Обмуровка топочной и газоходной камер выполнена из минераловатных плит, в боковых стенках газоходной камеры выполнены люки-лазы для осмотра и очистки отложений. Технической задачей предлагаемой полезной модели является увеличение теплопроизводительности котла путм увеличения площади радиационной поверхности нагрева, а также улучшение эсплуатационных свойств путм организации попутного хода газов и воды в котле,что приводит к повышению температуры теплоносителя в вертикальных конвективных экранах и, как следствие - устранению сажевых отложений на трубах.(72) Комзов Евгений Сергеевич Байтанов Валерий Сальмухамедович Завертяев Александр Иванович(73) Товарищество с ограниченной ответственностью Костанай стройтеплокотл сервис(57) Котл водогрейный - стационарный прямоточный отопительный котл горизонтального расположения на тврдом топливе содержит топочную камеру с газоплотными водотрубными передним,боковыми Котл водогрейный относится к теплотехнике, в частности к стальным водотрубным котлам средней мощности на тврдом топливе и предназначается для выработки горячей воды, используемой в системах отопления производственных и коммунальных объектов,с температурой теплоносителя до 95 С, при давлении в системе не более 0,6 МПа (6 кГс/см 2). Известен котл водогрейный КВР-Экран(вариант исполнения 3 на тврдом топливе), содержащий топочный камеру с газоплотными топочными экранами и конвективный двухрядный блок с трубными панелями горизонтального расположения. В топочной камере внизу расположена колосниковая рештка для угля. Газоплотность топочных и конвективных экранов обеспечивается междутрубными стальными пластинами, приваренными к радиационным и конвективным трубам. На все наружные газоплотные экраны установлена надтрубная облегчнная обмуровка из минераловатных плит,закреплнных на штырях, приваренных снаружи к панелям котла. Схема циркуляции воды в котле организована по принципу противотока.(Свидетельство на полезную модель 56987 МПК 24 1/00 опубликовано 27.09.2006) Технической задачей предлагаемой полезной модели является увеличение теплопроизводительности и КПД котла в результате увеличения площади радиационной поверхности нагрева, а также улучшение эксплуатационных свойств и ремонтопригодности- путм введения в конструкцию топочной камеры двухрядных радиационных трубчатых панелей (двух боковых и потолочной)- путм введения в конструкцию топочной камеры наклонного радиационного экрана- путм введения в конструкцию топочной камеры устройства Охлаждаемой Уголковой Рештки (ОУР) для сжигания тврдого топлива в кипящем слое, посредством подачи вентилятором воздуха из отверстий уголков рештки с каркасом из труб, охлаждаемых обратной водой- путм введения в конструкцию камеры газохода конвективных экранов с вертикальным трхрядным расположением водяных труб, что улучшает тепловую отдачу от газового потока к нагреваемой воде и уменьшает пылесажевые отложения на трубах- путм организации попутного хода газов и воды в котле, что приводит к повышению температуры теплоносителя в конвективных экранах и, как следствие - устранению сажевых отложений на трубах. Полезная модель направлена на увеличение радиационной поверхности нагрева, повышение теплопроизводительности котла без увеличения его размеров, снижение расхода топлива и увеличение КПД, упрощение монтажа и обслуживания котла. Предлагаемый водогрейный котл стационарный водотрубный прямоточный котл горизонтального расположения. На чертеже фиг.1 изображн продольный разрез котла и схема 2 движения топочных газов, на фиг.2 - вид котла спереди без обшивки, на фиг.3 - поперечный разрез котла, на фиг.4 - вид котла сбоку с обшивкой, на фиг.5 - вид котла спереди с обшивкой, на фиг.6 схема движения воды в котле. Водогрейный котл представляет собой сварную трубчатую конструкцию из газоплотных экранов радиационного нагрева топки - переднего 1,боковых (правого 2, левого 3) и верхнего 4 и конвективных трхрядных экранов 6 газоходной камеры. Для увеличения радиационной поверхности нагрева газоплотные трубчатые экраны выполнены двухрядными, а в топочной камере дополнительно установлен наклонный экран 5 радиационного нагрева. Нижние коллекторы 7 боковых газоплотных экранов, в которые поступает обратная вода из теплосети и корпус 9 Охлаждаемой Уголковой Рештки 10 (ОУР) служат основанием для опор котла. Тврдое топливо - уголь - забрасывается вручную в топку через пром 12 в передней стенке котла и сжигается в кипящем слое с подачей воздуха через отверстия в уголках ОУР 10. Топочный пром в рабочем положении закрывается топочной дверцей 15. Наблюдение за процессом горения осуществляется через смотровое окно,закрытое поворотным лючком 16. Сгоревший уголь(зола) скребком сдвигается на поворотные колосники 8, а затем сбрасывается в зольник поворотом колосников за рукоятки 17. Газообразные продукты сгорания выходят из топки через газоходную камеру, образованную конвективными экранами, меняют направление экранами газового потока 13 и уходят через выходное отверстие 14 газохода в задней стенке котла. Схема движения топочных газов в котле показана на фиг.1. Схема движения воды показана на фиг.6. В верхнем коллекторе конвективного экрана котла установлены патрубок с фланцем 18 подачи теплоносителя, патрубок 19 предохранительного клапана и патрубок обратного клапана 20 (фиг.5). Каркас котла из сваренных экранов топки переднего, двух боковых и потолочного, а также приваренными к ним через межэкранные трубы перемычки 11 конвективные экраны служит силовым каркасом котла, на который навешивается облегченная обшивка, а также детали декоративной облицовки. К силовому корпусу приварены строповочные петли 21 для для подъма котла при транспортировке и монтаже. Конструкция котла выполнена в едином блоке, что облегчает транспортировку и монтаж. В боковых стенках конвективного блока предусмотрены люки. Люки закрыты газоплотными крышками 22 и вскрываются для осмотра, очистки и ремонта конвективных экранов после останова,охлаждения котла и снятия панелей декоративной облицовки 24 и облегченной обмуровки 23. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Котл водогрейный на тврдом топливе,содержащий топочную камеру с газоплотными водотрубными - передним, боковыми (левым и правым), потолочным экранами и газоходной камеры с конвективными экранами и экранами газохода, с обмуровкой топочной и газоходной камер из минераловатных плит на базальтовой основе, в боковых стенках газоходной камеры выполнены люки-лазы для осмотра и очистки отложений, отличающийся тем, что боковые и потолочный водотрубные экраны топки выполнены из вертикальных труб двухрядными. 2. Котл водогрейный по п.1, отличающийся тем, что в топочной камере дополнительно вварен наклонный водотрубный экран радиационного нагрева. 3. Котл водогрейный по п.1, отличающийся тем, что конвективные экраны газоходной камеры выполнены трхрядными из вертикально расположенных водяных труб, наружные ряды труб экранов имеют гибы для компенсации теплового расширения. 4. Котл водогрейный по п.1, отличающийся тем, что в конструкцию топочной камеры введено устройство для сжигания тврдого топлива в кипящем слое с поддувом воздуха от вентилятора. 5. Котл водогрейный по п.1, отличающийся тем, что циркуляция воды в котле направлена попутно с ходом газообразных продуктов сгорания. Наименование позиций 1. Экран топки передний 2. Экран топки боковой (правый) 4. Экран топки потолочный 5. Экран топки наклонный 6. Экраны конвективные 7. Коллекторы экранов нижние 8. Колосники поворотные 9. Корпус ОУР 10. Охлаждаемая Уголковая Рештка кипящего слоя 11. Трубы-перемычки межэкранные 12. Пром в переднем экране топки 13. Экраны газового потока 14. Выходное отверстие газохода Наименование позиций 1. Экран топки передний 2. Экран топки боковой (правый) 3. Экран топки боковой (левый) 4. Экран топки потолочный 15. Дверца топочная 16. Лючок смотрового окна 17. Рукоятки поворота колосников 10. Охлаждаемая Уголковая Рештка кипящего слоя Наименование позиций 22. Крышка смотрового люка 23. Панели облегченной обмуровки 24. Панели декоративной облицовки Наименование позиций 18. Патрубок подачи теплоносителя с фланцем 19. Патрубок предохранительного клапана 20. Патрубок обратного клапана 21. Строповочные петли
