Устройство защиты подстанцииҚосалқы станцияны қорғау құрылғысы

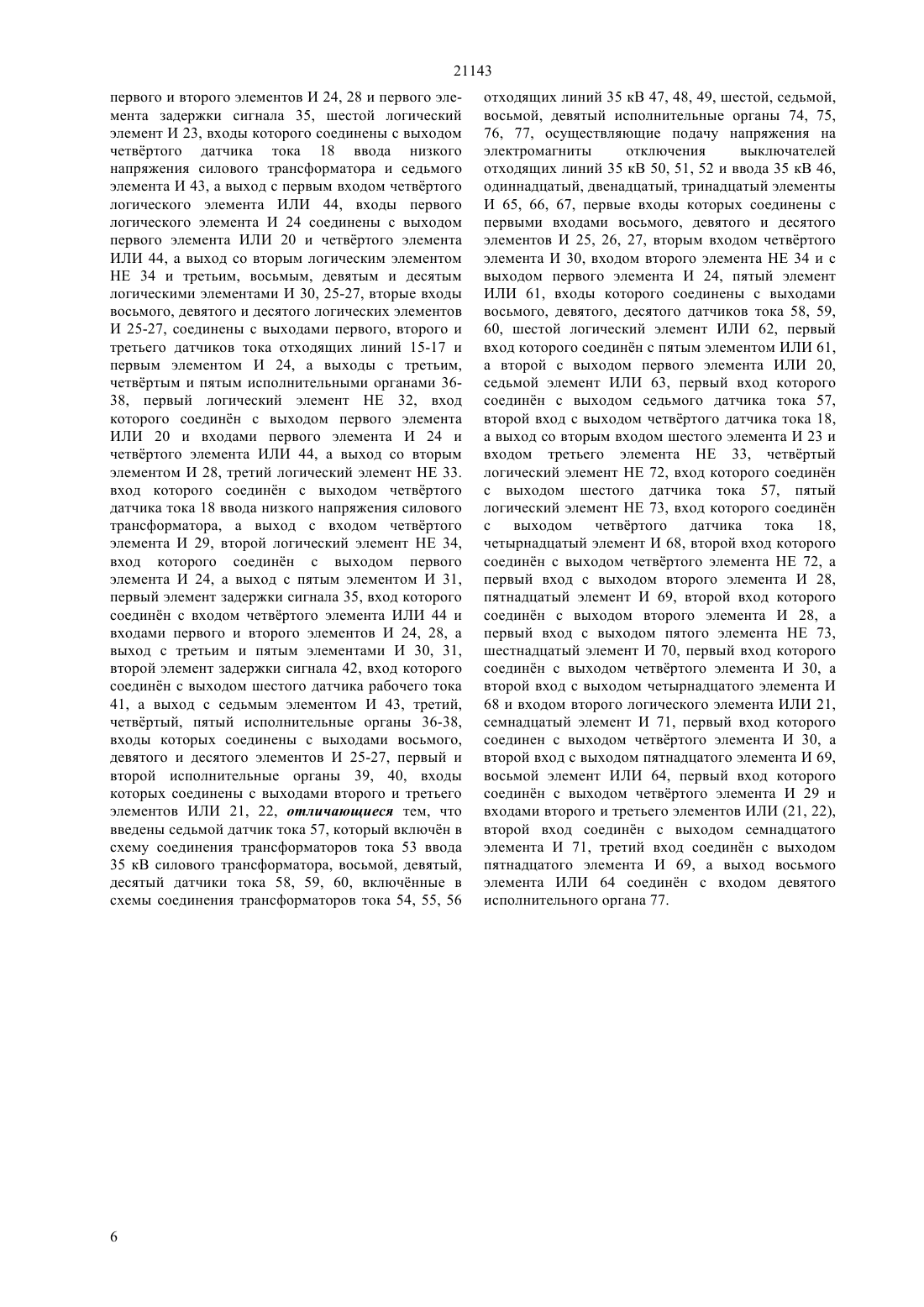

(51) 01 Н 71/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ выходом первого элемента И 24, пятый элемент ИЛИ 61, входы которого соединены с выходами восьмого, девятого, десятого датчиков тока 58, 59,60, шестой логический элемент ИЛИ 62, первый вход которого соединн с пятым элементом ИЛИ 61,а второй с выходом первого элемента ИЛИ 20,седьмой элемент ИЛИ 63, первый вход которого соединн с выходом седьмого датчика тока 57,второй вход с выходом четвртого датчика тока 18,а выход со вторым входом шестого элемента И 23 и входом третьего элемента НЕ 33, четвртый логический элемент НЕ 72, вход которого соединн с выходом шестого датчика тока 57, пятый логический элемент НЕ 73, вход которого соединн с выходом четвртого датчика тока 18,четырнадцатый элемент И 68, второй вход которого соединн с выходом четвртого элемента НЕ 72, а первый вход с выходом второго элемента И 28,пятнадцатый элемент И 69, второй вход которого соединн с выходом второго элемента И 28, а первый вход с выходом пятого элемента НЕ 73,шестнадцатый элемент И 70, первый вход которого соединн с выходом четвртого элемента И 30, а второй вход с выходом четырнадцатого элемента И 68 и входом второго логического элемента ИЛИ 21,семнадцатый элемент И 71, первый вход которого соединн с выходом четвртого элемента И 30, а второй вход с выходом пятнадцатого элемента И 69,восьмой элемент ИЛИ 64, первый вход которого соединн с выходом четвртого элемента И 29 и входами второго и третьего элементов ИЛИ (21, 22),второй вход соединн с выходом семнадцатого элемента И 71, третий вход соединн с выходом пятнадцатого элемента И 69, а выход восьмого элемента ИЛИ 64 соединн с входом девятого исполнительного органа 77.(72) Анисимов Юрий Васильевич Рожков Виталий Игоревич Байниязов Бахтыбек Аскерович(73) Акционерное общество Казахский агротехнический университет им. С.Сейфуллина(56) Предварительный патент РК 17395, Кл. Н 01 Н 71/12, 2006.(57) Изобретение относится к области энергетики, в частности к автоматическим устройствам,предназначенным для защиты однотрансформаторной подстанции 110/35/10 кВ. Технической задачей изобретения является расширение функциональной возможности устройства,заключающейся в способности осуществлять защиту и отключать селективно без выдержки времени секцию шин и отходящие линии 35 кВ, которая достигается за счт того, что введены седьмой датчик тока 57, который включен в схему соединения трансформаторов тока 53 ввода 35 кВ силового трансформатора, восьмой, девятый,десятый датчики тока 58, 59, 60, включнные в схемы соединения трансформаторов тока 54, 55, 56 отходящих линий 35 кВ 47, 48, 49, шестой, седьмой,восьмой, девятый исполнительные органы 74, 75,76, 77, осуществляющие подачу напряжения на электромагниты отключения выключателей отходящих линий 35 кВ 50, 51, 52 и ввода 35 кВ 46,одиннадцатый, двенадцатый, тринадцатый элементы И 65, 66, 67, первые входы которых соединены с первыми входами восьмого, девятого и десятого элементов И 25, 26, 27, вторым входом четвртого элемента И 30, входом второго элемента НЕ 34 и с 21143 Изобретение относится к области энергетики, в частности к автоматическим устройствам,предназначенным для защиты однотрансформаторных подстанций 110/35/10 кВ. Известно устройство защиты подстанции без выдержки времени (предварительный патент РК 17935, кл. Н 01 Н 71/12 2006, бюл. 10), которое по совокупности признаков и достигаемому положительному эффекту является наиболее близким техническим решением (прототипом),осуществляющее контроль одновременно возникающих бросков тока короткого замыкания в контролируемых точках подстанции, по результатам которого осуществляется селективное отключение без выдержки времени поврежднного элемента подстанции,обладающее высокой чувствительностью к коротким замыканиям на отходящих линиях 10 кВ, содержащее датчики тока,включенные во вторичные схемы соединения трансформаторов тока вводов высокого и низкого напряжения силового трансформатора и отходящих линий реагирующие на броски тока короткого замыкания в контролируемых элементах подстанции, датчик рабочего тока, включенный в схему соединения трансформаторов тока ввода высокого напряжения силового трансформатора,контролирующий его рабочий ток, логические элементы ИЛИ, И НЕ, элемент задержки сигнала,осуществляющий подачу резервного сигнала на отключение последующего выключателя через 0,5-1 секунду после подачи сигнала на мгновенное отключение предыдущего выключателя, если оно не осуществлялось в связи с отказом его.электромагнита отключения или привода выключателя,элемент задержки сигнала,осуществляющий задержку сигнала с датчика рабочего тока при включении силового трансформатора на холостой ход, выполняя запрет действия защиты при бросках токов намагничивания,исполнительные органы,осуществляющие подачу напряжения на электромагниты отключения выключателей,обеспечивающее отключение поврежднного трансформатора со стороны низкого и высокого напряжения. Для снижения тяжлых последствий коротких замыканий и повышения наджности электроснабжения потребителей электроэнергии целесообразно чтобы защита подстанции 110/35/10 кВ была способна отключать селективно без выдержки времени любой е поврежднный элемент(отходящие линии,секции шин,силовой трансформатор). При установке известного устройства на однотрансформаторной подстанции 110/35/10 кВ,оно не способно защищать и селективно без выдержки времени отключать присоединения к силовому трансформатору на стороне 35 кВ (секцию шин и отходящие линии 35 кВ). Технической задачей изобретения является расширение функциональной возможности устройства,заключающейся в способности осуществлять защиту и отключать селективно без 2 выдержки времени секцию шин и отходящие линии 35 кВ, которая достигается за счт того, что в устройстве защиты подстанции без выдержки времени, содержащее первый, второй, третий,четвртый и пятый датчики тока 15-19, включенные во вторичные схемы соединения трансформаторов тока вводов низкого и высокого напряжения силового трансформатора и отходящих линий,шестой датчик 41 рабочего тока, включнный в схему соединения трансформаторов тока ввода высокого напряжения силового трансформатора,первый логический элемент ИЛИ 20, входы которого соединены с выходами первого, второго и третьего датчиков тока 15-17 отходящих линий 6, 5,4, а выход с входами первого элемента И 24 и первого элемента НЕ 32, второй логический элемент ИЛИ 21, входы которого соединены с выходами второго и третьего логических элементов И 28, 30, а выход с первым исполнительным органом 39,третий логический элемент ИЛИ 22, входы которого соединены с выходами четвртого и пятого элементов И 29, 31, а выход со вторым исполнительным органом 40, четвртый логический элемент ИЛИ 44, второй вход которого соединн с выходом первого элемента ИЛИ 20, а выход четвртого элемента ИЛИ 44 соединн с входами первого и второго элементов И 24, 28 и первого элемента задержки сигнала 35, шестой логический элемент И 23, входы которого соединены с выходом четвртого датчика тока 18 ввода низкого напряжения силового трансформатора и седьмого элемента И 43, а выход с первым входом четвертого логического элемента ИЛИ 44, входы первого логического элемента И 24 соединены с выходом первого элемента ИЛИ 20 и четвртого элемента ИЛИ 44, а выход со вторым логическим элементом НЕ 34 и третьим, восьмым, девятым и десятым логическими элементами И 30, 25-27, вторые входы восьмого, девятого и десятого логических элементов И 25-27, соединены с выходами первого, второго и третьего датчиков тока отходящих линий 15-17 и первым элементом И 24, а выходы с третьим,четвртым и пятым исполнительными органами 3638, первый логический элемент НЕ 32, вход которого соединн с выходом первого элемента ИЛИ 20 и входами первого элемента И 24 и четвртого элемента ИЛИ 44, а выход со вторым элементом И 28, третий логический элемент НЕ 33,вход которого соединн с выходом четвртого датчика тока 18 ввода низкого напряжения силового трансформатора, а выход с входом четвртого элемента И 29, второй логический элемент НЕ 34,вход которого соединн с выходом первого элемента И 24, а выход с пятым элементом И 31,первый элемент задержки сигнала 35, вход которого соединн с выходом четвртого элемента ИЛИ 44 и входами первого и второго элементов И 24, 28, а выход с третьим и пятым элементами И 30, 31,второй элемент задержки сигнала 42, вход которого соединн с выходом шестого датчика рабочего тока 41, а выход с седьмым элементом И 43, третий,четвртый, пятый исполнительные органы 36-38,входы которых соединены с выходами восьмого, 21143 девятого и десятого элементов И 25-27, первый и второй исполнительные органы 39, 40, входы которых соединены с выходами второго и третьего элементов ИЛИ 21, 22, введены седьмой датчик тока 57, который включн в схему соединения трансформаторов тока 53 ввода 35 кВ силового трансформатора, восьмой, девятый, десятый датчики тока 58, 59, 60, включнные в схемы соединения трансформаторов тока 54, 55, 56 отходящих линий 35 кВ 47, 48, 49, шестой, седьмой,восьмой, девятый исполнительные органы 74, 75,76, 77, осуществляющие подачу напряжения на электромагниты отключения выключателей отходящих линий 35 кВ 50, 51, 52 и ввода 35 кВ 46,одиннадцатый, двенадцатый, тринадцатый элементы И 65, 66, 67, первые входы которых соединены с первыми входами восьмого, девятого и десятого элементов И 25, 26, 27, вторым входом четвртого элемента И 30, входом второго элемента НЕ 34 и с выходом первого элемента И 24, пятый элемент ИЛИ 61, входы которого соединены с выходами восьмого, девятого, десятого датчиков тока 58, 59,60, шестой логический элемент ИЛИ 62, первый вход которого соединн с пятым элементом ИЛИ 61,а второй с выходом первого элемента ИЛИ 20,седьмой элемент ИЛИ 63, первый вход которого соединн с выходом седьмого датчика тока 57,второй вход с выходом четвртого датчика тока 18,а выход со вторым входом шестого элемента И 23 и входом третьего элемента НЕ 33, четвртый логический элемент НЕ 72, вход которого соединн с выходом шестого датчика тока 57, пятый логический элемент НЕ 73, вход которого соединн с выходом четвртого датчика тока 18,четырнадцатый элемент И 68, второй вход которого соединн с выходом четвертого элемента НЕ 72, а первый вход с выходом второго элемента И 28,пятнадцатый элемент И 69, второй вход которого соединн с выходом второго элемента И 28, а первый вход с выходом пятого элемента НЕ 73,шестнадцатый элемент И 70, первый вход которого соединн с выходом четвртого элемента И 30, а второй вход с выходом четырнадцатого элемента И 68 и входом второго логического элемента ИЛИ 21,семнадцатый элемент И 71, первый вход которого соединн с выходом четвртого элемента И 30, а второй вход с выходом пятнадцатого элемента И 69,восьмой элемент ИЛИ 64, первый вход которого соединн с выходом четвртого элемента И 29 и входами второго и третьего элементов ИЛИ (21, 22),второй вход соединн с выходом семнадцатого элемента И 71, третий вход соединн с выходом пятнадцатого элемента И 69, а выход восьмого элемента ИЛИ 64 соединн с входом девятого исполнительного органа 77. Сущность изобретения поясняется чертежом, где на фигуре представлена функциональная схема устройства совместно с первичной схемой подстанции. Первичная схема содержит силовой трансформатор 1, выключатели вводов высокого,среднего и низкого напряжения 2, 46, 3, отходящие линии 10 кВ 4, 5, 6 с выключателями 7, 8, 9, отходящие линии 35 кВ 47, 48, 49 с выключателями 50, 51, 52. К вторичным цепям относятся схемы соединения трансформаторов тока 10-14, 53-56, первый, второй,третий, четвртый, пятый, седьмой, восьмой,девятый, десятый датчики тока 15-19, 57-60, шестой датчик 41 рабочего тока, первый, второй, третий,четвртый, пятый, шестой, седьмой, восьмой элементы ИЛИ 20-22, 44, 61-64, первый, второй,третий, четвртый, пятый, шестой, седьмой,восьмой,девятый,десятый,одиннадцатый,двенадцатый,тринадцатый,четырнадцатый,пятнадцатый,шестнадцатый,семнадцатый элементы И 23-31, 43, 65-71, первый, второй,третий, четвртый, пятый элементы НЕ 32-34, 72,73, первый и второй элементы задержки сигнала 35,42, первый, второй, третий, четвртый, пятый,шестой, седьмой, восьмой, девятый исполнительные органы 36, 37, 38, 39, 40, 74, 75, 76,77. Устройство работает следующим образом. При отключнном положении силового трансформатора 1 на входах первого, второго,третьего, четвртого, пятого, седьмого, восьмого,девятого и десятого датчиков тока 15-19, 57-60 и шестого датчика 41 рабочего тока сигналов нет и схема устройства не работает. При включении силового трансформатора 1 под напряжение выключателем 2 в первый момент возникает бросок тока намагничивания, под воздействием которого срабатывает пятый датчик тока 19 и шестой датчик 41 рабочего тока. На входах этих датчиков появляются сигналы. С пятого датчика тока 19 сигнал податся на первый вход седьмого логического элемента И 43, а с шестого датчика 41 рабочего тока на вход второго элемента задержки сигнала 42, осуществляющий задержку сигнала на 1 секунду, что достаточно для затухания тока намагничивания силового трансформатора. По истечении этого времени сигнал с элемента задержки сигнала 42 податся на второй вход седьмого элемента И 43. Однако на выходе последнего сигнал не появится, так как к тому времени исчезает сигнал с первого входа седьмого элемента И 43, который был с пятого датчика 19 в момент броска тока намагничивания. Сигнал с шестого датчика 41 рабочего тока не исчезает, а будет постоянно подаваться через второй элемент задержки сигнала 42 на первый вход седьмого логического элемента И 43. В таком состоянии схема будет находиться до момента короткого замыкания на контролируемых элементах подстанции. При коротком замыкании в конце отходящей линии, например в точке К 1 (см. фиг.),одновременно произойдт бросок тока в трх контролируемых точках подстанции (на отходящей линии 6, на вводах сторон низкого и высокого напряжения трансформатора). При этом сработают первый, четвртый и пятый датчик тока 15, 18, 19. С первого датчика тока 15 сигнал одновременно податся на второй вход восьмого элемента И 25 и вход первого элемента ИЛИ 20, а с него через шестой элемент ИЛИ 62 на 3 21143 второй вход первого элемента И 24. С четвртого датчика тока 18 ввода низкого напряжения сигнал сначала податся на седьмой элемент ИЛИ 63, а затем на второй вход шестого элемента И 23. С пятого датчика тока 19 ввода высокого напряжения сигнал податся на второй вход седьмого элемента И 43, на первом входе которого уже имеется сигнал со второго элемента задержки 42. Следовательно на его входе появится сигнал, который одновременно податся на первый вход четвртого элемента И 29 и первый вход шестого элемента И 23. Поскольку на втором входе шестого элемента И 23 уже есть сигнал с четвртого датчика тока 18, то на его выходе появится сигнал, который через четвртый элемент ИЛИ 44 податся на первый вход первого элемента И 24. С выхода последнего сигнал одновременно податся на первые входа восьмого,девятого, десятого, одиннадцатого, двенадцатого,тринадцатого элементов И 25-27, 65-67, а также на второй вход четвртого элемента И 30 и вход второго элемента НЕ 34, однако реализация сигнала произойдт в восьмом элементе И 25, так как на первый вход этого элемента подан сигнал с первого датчика тока 15. В результате на выходе восьмого элемента И 25 появится сигнал, который податся на третий исполнительный орган 36, осуществляющий подачу напряжения на электромагнит отключения привода выключателя 9 линии 6. Если выключатель 9 не отключится по причине неисправности привода выключателя или электромагнита отключения, то через 0,5 секунд с первого элемента задержки 35 будет подан сигнал на первый вход четвртого элемента И-30, на втором входе которого имеется сигнал с первого элемента И 24. В результате на его выходе появится сигнал, который податся на первый вход шестнадцатого элемента И 70. Поскольку на втором входе этого элемента имеется сигнал с четырнадцатого элемента И 68, то на выходе шестнадцатого элемента И 70 появится сигнал,который будет подан через второй элемент ИЛИ 21 на вход первого исполнительного органа 39,осуществляющего подачу резервного сигнала на электромагнит отключения выключателя ввода низкого напряжения 3. Если пятый датчик тока 19 не среагировал на бросок тока короткого замыкания в конце линии 10 кВ, так как величина не достаточна для его срабатывания. Тогда не появится сигнал на выходе седьмого элемента И 43, и соответственно, на одном входе четвртого логического элемента ИЛИ 44,через который податся сигнал на вход первого элемента И 24 осуществляющего контроль совпадения сигналов со всех датчиков тока. Однако в этот момент на вход первого элемента И 24 через другой вход элемента ИЛИ 44 будет подан резервный сигнал с первого датчика тока 15 линии 10 кВ. Таким образом, на входе первого логического элемента И 24 появятся два сигнала,соответственно, на его выходе также появится сигнал, который одновременно податся на восьмой,девятый, десятый, одиннадцатый, двенадцатый,тринадцатый и третий элементы И (25, 26, 27, 65, 66,4 67, 30) и второй логический элемент НЕ 34. Однако реализация сигнала произойдт только в восьмом элементе И 25, так как на его вход подан также сигнал с первого датчика тока 15. В результате, на выходе восьмого элемента И 25 появится сигнал,который податся на третий исполнительный орган 36, осуществляющий подачу напряжения на электромагнит отключения привода выключателя 9 линии 10 кВ 6. При коротком замыкании на линии 35 кВ в точке К 2, одновременно произойдт бросок тока в трх контролируемых точках подстанции (на отходящей линии 49 и на вводах сторон среднего и высокого напряжения силового трансформатора). В результате сработают пятый, седьмой и десятый датчики тока 19, 57 и 60. С выхода десятого датчика тока 60 сигнал одновременно поступает на второй вход тринадцатого элемента И 67 и пятого логического элемента ИЛИ 61. С выхода последнего сигнал податся на вход шестого элемента ИЛИ 62,а с его выхода сигнал одновременно податся на второй вход первого элемента И 24 и вход четвртого элемента ИЛИ 44. С выхода первого элемента И 24 сигнал податся на первые входы восьмого, девятого, десятого, одиннадцатого,двенадцатого, тринадцатого элементов И (25, 26, 27,65, 66, 67), второй вход четвртого элемента И 30 и вход второго элемента НЕ 34. Однако реализация сигнала произойдт только в тринадцатом элементе И 67, так как на его вход подан сигнал с десятого датчика тока 60. В результате на выходе тринадцатого элемента И 67 появится сигнал,который податся на восьмой исполнительный орган 76, осуществляющий подачу напряжения на электромагнит отключения привода выключателя 52 линии 35 кВ 49. Одновременно на шестой элемент И 23 подаются сигналы с пятого датчика тока 19 через седьмой элемент И 43 и с седьмого датчика тока 57 через седьмой элемент ИЛИ 63. С выхода шестого элемента И 23, через четвртый элемент ИЛИ 44, сигнал подается на первый вход второго элемента И 28, однако на его выходе сигнал отсутствует, так как нет сигнала с первого элемента НЕ 32 и на вход первого элемента задержки 35,который задерживает сигнал на 0,5-1 с, а затем подат его на первый вход четвртого элемента И 30, на втором входе которого уже имеется сигнал с первого элемента И 24. С четвртого элемента И 30 сигнал податся на первый вход семнадцатого элемента И 71, на втором входе которого есть сигнал с пятнадцатого элемента И 69. С выхода семнадцатого элемента И 71 сигнал податся, через восьмой элемент ИЛИ 64, на вход девятого исполнительного органа 77, осуществляющего подачу напряжения на электромагнит отключения выключателя 46 ввода 35 кВ, если откажет привод или электромагнит отключения выключателя 52 отходящей линии 49 35 кВ, обеспечивая таким образом резервирование действия защиты. Аналогично осуществляется резервирование при отказе приводов и электромагнитов отключения остальных линий 35 кВ. 21143 При коротком замыкании в точке КЗ одновременно срабатывают пятый датчик тока 19 и седьмой датчик тока 57. С пятого датчика тока 19 сигнал податся на второй вход седьмого элемента И 43 и с его выхода на первый вход четвртого элемента И 29 и первый вход шестого элемента И 23. На выходе четвртого элемента И 29 сигнала не будет, так как не будет сигнала на его втором входе с третьего элемента НЕ 33. На выходе шестого элемента И 23 появится сигнал, поскольку на второй его вход подан сигнал с седьмого датчика тока 57. С выхода шестого элемента И 23, через четвртый элемент ИЛИ 44, сигнал одновременно податся на первый вход первого элемента И 24, а также на первый вход второго элемента И 28 и вход первого элемента задержки 35. В результате реализация сигнала произойдт во втором элементе И 28. С выхода второго элемента И 28 одновременно сигнал податся на первый вход четырнадцатого элемента И 68 и второй вход пятнадцатого элемента И 69. На выходе четырнадцатого элемента И 68 сигнала не будет, а на выходе пятнадцатого элемента И 69 появится сигнал, который податся через восьмой элемент ИЛИ 64 на девятый исполнительный орган 77, осуществляющий подачу напряжения на электромагнит отключения выключателя 46 ввода 35 кВ. Если отключение выключателя ввода 46 не произошло из-за отказа привода или электромагнита отключения, то через 0,5 секунд с выхода первого элемента задержки сигнала 35 будет подан сигнал на второй вход пятого элемента И 31 на первом входе которого будет сигнал с выхода второго элемента НЕ 34. В результате на выходе пятого элемента И 31 появится сигнал, который через третий элемент ИЛИ 22 будет подан на второй исполнительный орган 40, осуществляющий подачу напряжения на электромагнит отключения выключателя ввода 2 высокого напряжения силового трансформатора. При коротком замыкании на шинах низкого напряжения в точке К 4 возникнут броски тока короткого замыкания в двух контролируемых точках (на вводах сторон низкого и высокого напряжения трансформатора),на которые среагируют четвртый и пятый датчики тока 18, 19. Вследствие чего, на их выходах появятся сигналы,которые подаются на шестой и четвртый элементы И (23, 29) и третий элемент НЕ 33. Сигнал с шестого элемента И 23 через четвртый элемент ИЛИ 44 одновременно податся на первый и второй элементы И (24, 28) и на первый элемент задержки сигнала 35. Так как сигналы на выходах первого,второго и третьего датчиков тока 15-17 отсутствуют,то не будет сигнала на выходе первого элемента И 24, но появится сигнал на выходе первого элемента НЕ 32, который также податся на вход второго элемента И 28. В результате, на его выходе появится сигнал, который одновременно податся на второй вход пятнадцатого элемента И 69 и первый вход четырнадцатого элемента И 68. На выходе пятнадцатого элемента И 69 сигнала не будет, так как нет сигнала на первом входе этого элемента, а на выходе четырнадцатого элемента И 68 появится сигнал, который податся на вход второго элемента ИЛИ 21. С последнего элемента сигнал податся на первый исполнительный орган 39, осуществляющий подачу напряжения на электромагнит отключения выключателя 3 ввода 10 кВ. Если отключение не произойдт из-за отказа привода выключателя, то через 0,5-1 секунду будет подан сигнал с первого элемента задержки сигнала 35 через пятый элемент И 31 и третий элемент ИЛИ 22 на второй исполнительный орган 40,осуществляющий подачу напряжения на электромагнит отключения выключателя ввода высокой стороны силового трансформатора,обеспечивая резервирование действия защиты при отказе привода выключателя ввода низкого напряжения трансформатора. При коротком замыкании в точке К 5 произойдт бросок тока короткого замыкания, на который среагирует пятый датчик тока 19. В результате, на выходе седьмого элемента И 43 появится сигнал,который податся на вход шестого и четвртого элемента И (23, 29). На выходе шестого элемента И 23 сигнала не будет, так как нет сигнала с четвртого датчика тока 18, но появится сигнал на выходе третьего элемента НЕ 33, и соответственно,на выходе четвртого элемента И 29, с которого одновременно податся сигнал на первый (39),второй (40) и девятый (77) исполнительные органы защиты, осуществляющие одновременную подачу напряжения на электромагниты отключения выключателей 2, 3, 46 вводов высокого, низкого и среднего напряжения трансформатора. Выключатели 2, 3 и 46 отключаются, предотвращая подачу напряжения в поврежднный трансформатор с трех сторон. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство защиты подстанции без выдержки времени, содержащее первый, второй, третий,четвртый и пятый датчики тока 15-19, включенные во вторичные схемы соединения трансформаторов тока вводов низкого и высокого напряжения силового трансформатора и отходящих линий,шестой датчик 41 рабочего тока, включнный в схему соединения трансформаторов тока ввода высокого напряжения силового трансформатора,первый логический элемент ИЛИ 20, входы которого соединены с выходами первого, второго и третьего датчиков тока 15-17 отходящих линий, а выход с входами первого элемента И 24 и первого элемента НЕ 32, второй логический элемент ИЛИ 21, входы которого соединены с выходами второго и третьего логических элементов И 28, 30, а выход с первым исполнительным органом 39, третий логический элемент ИЛИ 22, входы которого соединены с выходами четвртого и пятого элементов И 29, 31, а выход со вторым исполнительным органом 40, четвртый логический элемент ИЛИ 44, второй вход которого соединн с выходом первого элемента ИЛИ 20, а выход четвртого элемента ИЛИ 44 соединн с входами 5 21143 первого и второго элементов И 24, 28 и первого элемента задержки сигнала 35, шестой логический элемент И 23, входы которого соединены с выходом четвртого датчика тока 18 ввода низкого напряжения силового трансформатора и седьмого элемента И 43, а выход с первым входом четвртого логического элемента ИЛИ 44, входы первого логического элемента И 24 соединены с выходом первого элемента ИЛИ 20 и четвртого элемента ИЛИ 44, а выход со вторым логическим элементом НЕ 34 и третьим, восьмым, девятым и десятым логическими элементами И 30, 25-27, вторые входы восьмого, девятого и десятого логических элементов И 25-27, соединены с выходами первого, второго и третьего датчиков тока отходящих линий 15-17 и первым элементом И 24, а выходы с третьим,четвртым и пятым исполнительными органами 3638, первый логический элемент НЕ 32, вход которого соединн с выходом первого элемента ИЛИ 20 и входами первого элемента И 24 и четвртого элемента ИЛИ 44, а выход со вторым элементом И 28, третий логический элемент НЕ 33. вход которого соединн с выходом четвртого датчика тока 18 ввода низкого напряжения силового трансформатора, а выход с входом четвртого элемента И 29, второй логический элемент НЕ 34,вход которого соединн с выходом первого элемента И 24, а выход с пятым элементом И 31,первый элемент задержки сигнала 35, вход которого соединн с входом четвртого элемента ИЛИ 44 и входами первого и второго элементов И 24, 28, а выход с третьим и пятым элементами И 30, 31,второй элемент задержки сигнала 42, вход которого соединн с выходом шестого датчика рабочего тока 41, а выход с седьмым элементом И 43, третий,четвртый, пятый исполнительные органы 36-38,входы которых соединены с выходами восьмого,девятого и десятого элементов И 25-27, первый и второй исполнительные органы 39, 40, входы которых соединены с выходами второго и третьего элементов ИЛИ 21, 22, отличающиеся тем, что введены седьмой датчик тока 57, который включн в схему соединения трансформаторов тока 53 ввода 35 кВ силового трансформатора, восьмой, девятый,десятый датчики тока 58, 59, 60, включнные в схемы соединения трансформаторов тока 54, 55, 56 отходящих линий 35 кВ 47, 48, 49, шестой, седьмой,восьмой, девятый исполнительные органы 74, 75,76, 77, осуществляющие подачу напряжения на электромагниты отключения выключателей отходящих линий 35 кВ 50, 51, 52 и ввода 35 кВ 46,одиннадцатый, двенадцатый, тринадцатый элементы И 65, 66, 67, первые входы которых соединены с первыми входами восьмого, девятого и десятого элементов И 25, 26, 27, вторым входом четвртого элемента И 30, входом второго элемента НЕ 34 и с выходом первого элемента И 24, пятый элемент ИЛИ 61, входы которого соединены с выходами восьмого, девятого, десятого датчиков тока 58, 59,60, шестой логический элемент ИЛИ 62, первый вход которого соединн с пятым элементом ИЛИ 61,а второй с выходом первого элемента ИЛИ 20,седьмой элемент ИЛИ 63, первый вход которого соединн с выходом седьмого датчика тока 57,второй вход с выходом четвртого датчика тока 18,а выход со вторым входом шестого элемента И 23 и входом третьего элемента НЕ 33, четвртый логический элемент НЕ 72, вход которого соединн с выходом шестого датчика тока 57, пятый логический элемент НЕ 73, вход которого соединн с выходом четвртого датчика тока 18,четырнадцатый элемент И 68, второй вход которого соединн с выходом четвртого элемента НЕ 72, а первый вход с выходом второго элемента И 28,пятнадцатый элемент И 69, второй вход которого соединн с выходом второго элемента И 28, а первый вход с выходом пятого элемента НЕ 73,шестнадцатый элемент И 70, первый вход которого соединн с выходом четвртого элемента И 30, а второй вход с выходом четырнадцатого элемента И 68 и входом второго логического элемента ИЛИ 21,семнадцатый элемент И 71, первый вход которого соединен с выходом четвртого элемента И 30, а второй вход с выходом пятнадцатого элемента И 69,восьмой элемент ИЛИ 64, первый вход которого соединн с выходом четвртого элемента И 29 и входами второго и третьего элементов ИЛИ (21, 22),второй вход соединн с выходом семнадцатого элемента И 71, третий вход соединн с выходом пятнадцатого элемента И 69, а выход восьмого элемента ИЛИ 64 соединн с входом девятого исполнительного органа 77.
