Интегрированные водяной змеевиковый воздухоподогреватель и экономайзер (IWE) с разделенными потоками и способ повышения разности средних температур экономайзера котла

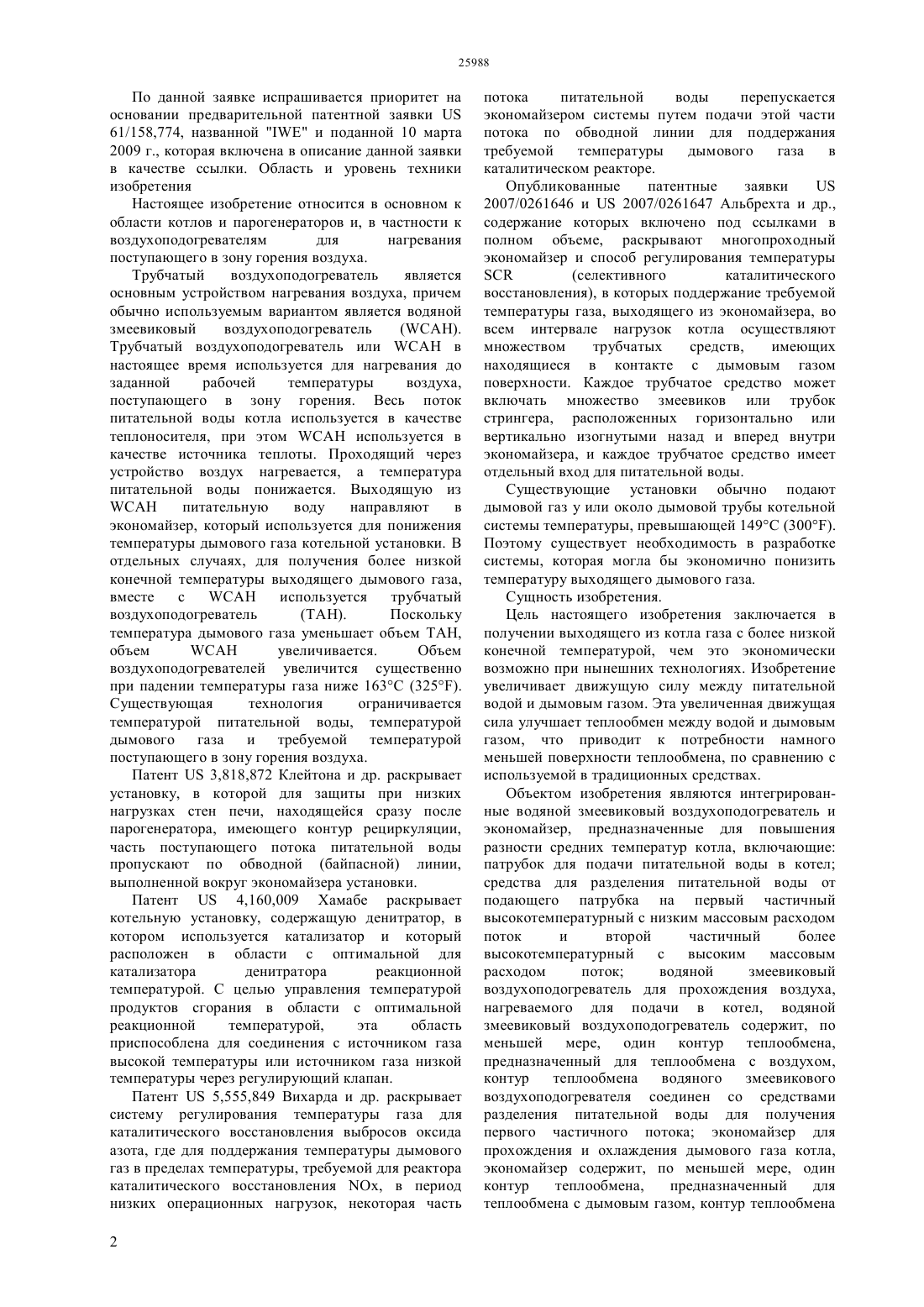

(51) 22 33/18 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ ные для котла, имеют патрубок для подачи питательной воды в котел, трубы и заслонку для разделения питательной воды от входа на первый частный низкотемпературный с низким массовым расходом поток и второй частичный высокотемпературный с высоким массовым расходом поток. Водяной змеевиковый воздухоподогреватель для нагрева проходящего воздуха, поступающего в котел, содержит по меньшей мере один контур теплообмена,предназначенный для теплообмена с воздухом,контур теплообмена водяного змеевикового воздухоподогревателя соединен для получения первого частичного потока. Экономайзер для охлаждения проходящего дымового газа,выходящего из котла, содержит по меньшей мере один контур теплообмена, предназначенный для теплообмена с дымовым газом, контур теплообмена экономайзера соединен с контуром теплообмена водяного змеевикового воздухоподогревателя для получения первого частичного потока из водяного змеевикового воздухоподогревателя. Секция перемешивания, расположенная ниже по течению от экономайзера, получает и объединяет первый и второй частичные потоки, второй частичный поток от патрубка питательной воды направляют по трубе в секцию перемешивания.(73) БАБКОК энд ВИЛКОКС ПАУЭР ДЖЕНЕРЕЙШН ГРУП, ИНК.(74) Тагбергенова Модангуль Маруповна Тагбергенова Алма Таишевна Касабекова Найля Ертисовна(54) ИНТЕГРИРОВАННЫЕ ВОДЯНОЙ ЗМЕЕВИКОВЫЙ ВОЗДУХОПОДОГРЕВАТЕЛЬ И ЭКОНОМАЙЗЕРС РАЗДЕЛЕННЫМИ ПОТОКАМИ И СПОСОБ ПОВЫШЕНИЯ РАЗНОСТИ СРЕДНИХ ТЕМПЕРАТУР ЭКОНОМАЙЗЕРА КОТЛА(57) Интегрированные водяной змеевиковый воздухоподогреватель и экономайзер, предназначен 25988 По данной заявке испрашивается приоритет на основании предварительной патентной заявки 61/158,774, названнойи поданной 10 марта 2009 г., которая включена в описание данной заявки в качестве ссылки. Область и уровень техники изобретения Настоящее изобретение относится в основном к области котлов и парогенераторов и, в частности к воздухоподогревателям для нагревания поступающего в зону горения воздуха. Трубчатый воздухоподогреватель является основным устройством нагревания воздуха, причем обычно используемым вариантом является водяной змеевиковый воздухоподогреватель. Трубчатый воздухоподогреватель илив настоящее время используется для нагревания до заданной рабочей температуры воздуха,поступающего в зону горения. Весь поток питательной воды котла используется в качестве теплоносителя, при этомиспользуется в качестве источника теплоты. Проходящий через устройство воздух нагревается, а температура питательной воды понижается. Выходящую из питательную воду направляют в экономайзер, который используется для понижения температуры дымового газа котельной установки. В отдельных случаях, для получения более низкой конечной температуры выходящего дымового газа,вместе сиспользуется трубчатый воздухоподогреватель(ТАН). Поскольку температура дымового газа уменьшает объем ТАН,объем увеличивается. Объем воздухоподогревателей увеличится существенно при падении температуры газа ниже 163 С (325). Существующая технология ограничивается температурой питательной воды, температурой дымового газа и требуемой температурой поступающего в зону горения воздуха. Патент 3,818,872 Клейтона и др. раскрывает установку, в которой для защиты при низких нагрузках стен печи, находящейся сразу после парогенератора, имеющего контур рециркуляции,часть поступающего потока питательной воды пропускают по обводной (байпасной) линии,выполненной вокруг экономайзера установки. Патент 4,160,009 Хамабе раскрывает котельную установку, содержащую денитратор, в котором используется катализатор и который расположен в области с оптимальной для катализатора денитратора реакционной температурой. С целью управления температурой продуктов сгорания в области с оптимальной реакционной температурой,эта область приспособлена для соединения с источником газа высокой температуры или источником газа низкой температуры через регулирующий клапан. Патент 5,555,849 Вихарда и др. раскрывает систему регулирования температуры газа для каталитического восстановления выбросов оксида азота, где для поддержания температуры дымового газ в пределах температуры, требуемой для реактора каталитического восстановления , в период низких операционных нагрузок, некоторая часть 2 потока питательной воды перепускается экономайзером системы путем подачи этой части потока по обводной линии для поддержания требуемой температуры дымового газа в каталитическом реакторе. Опубликованные патентные заявки 2007/0261646 и 2007/0261647 Альбрехта и др.,содержание которых включено под ссылками в полном объеме, раскрывают многопроходный экономайзер и способ регулирования температуры(селективного каталитического восстановления), в которых поддержание требуемой температуры газа, выходящего из экономайзера, во всем интервале нагрузок котла осуществляют множеством трубчатых средств,имеющих находящиеся в контакте с дымовым газом поверхности. Каждое трубчатое средство может включать множество змеевиков или трубок стрингера, расположенных горизонтально или вертикально изогнутыми назад и вперед внутри экономайзера, и каждое трубчатое средство имеет отдельный вход для питательной воды. Существующие установки обычно подают дымовой газ у или около дымовой трубы котельной системы температуры, превышающей 149 С (300). Поэтому существует необходимость в разработке системы, которая могла бы экономично понизить температуру выходящего дымового газа. Сущность изобретения. Цель настоящего изобретения заключается в получении выходящего из котла газа с более низкой конечной температурой, чем это экономически возможно при нынешних технологиях. Изобретение увеличивает движущую силу между питательной водой и дымовым газом. Эта увеличенная движущая сила улучшает теплообмен между водой и дымовым газом, что приводит к потребности намного меньшей поверхности теплообмена, по сравнению с используемой в традиционных средствах. Объектом изобретения являются интегрированные водяной змеевиковый воздухоподогреватель и экономайзер, предназначенные для повышения разности средних температур котла, включающие патрубок для подачи питательной воды в котел средства для разделения питательной воды от подающего патрубка на первый частичный высокотемпературный с низким массовым расходом поток и второй частичный более высокотемпературный с высоким массовым расходом поток водяной змеевиковый воздухоподогреватель для прохождения воздуха,нагреваемого для подачи в котел, водяной змеевиковый воздухоподогреватель содержит, по меньшей мере, один контур теплообмена,предназначенный для теплообмена с воздухом,контур теплообмена водяного змеевикового воздухоподогревателя соединен со средствами разделения питательной воды для получения первого частичного потока экономайзер для прохождения и охлаждения дымового газа котла,экономайзер содержит, по меньшей мере, один контур теплообмена,предназначенный для теплообмена с дымовым газом, контур теплообмена экономайзера соединен с контуром теплообмена водяного змеевикового воздухоподогревателя для получения первого частичного потока из водяного змеевикового воздухоподогревателя средства перемешивания, расположенные у находящегося ниже по течению конца экономайзера, для получения и объединения первого и второго частичных потоков и труба, соединяющая средства разделения и средства перемешивания, для прохождения второго частичного потока к средствам перемешивания. Еще одним объектом изобретения является способ повышения разности средних температур экономайзера котла, включающий подачу потока питательной воды в котел разделение потока питательной воды на первый частичный высокотемпературный с низким массовым расходом поток и второй частичный более высокотемпературный с высоким массовым расходом поток подачу первого частичного потока в водяной змеевиковый воздухоподогреватель для нагревания проходящего воздуха, поступающего в котел,при этом водяной змеевиковый воздухоподогреватель содержит, по меньшей мере,один контур теплообмена, предназначенный для теплообмена с воздухом, первый частичный поток,проходящий через контур теплообмена водяного змеевикового воздухоподогревателя подачу первого частичного потока после прохождения через контур теплообмена водяного змеевикового воздухоподогревателя в экономайзер для охлаждения проходящего дымового газа,выходящего из котла, при этом экономайзер содержит, по меньшей мере, один контур теплообмена, предназначенный для теплообмена с дымовым газом, первый частичный поток из водяного змеевикового воздухоподогревателя,проходящий через контур теплообмена экономайзера перемещение второго частичного потока в находящийся ниже по течению конец экономайзера и объединение первого и второго частичных потоков у находящегося ниже по течению конца экономайзера. Для увеличения движущей силы внутри экономайзера разность средних температурмежду водой и дымовым газом увеличивают выше значений,достигаемых существующими технологиями. В определенных условиях, при помощи существующих технологий,не может быть увеличена до степени, достаточной для осуществления теплообмена. Настоящееизобретение позволяет достичь этой цели путем увеличениятолько части потока воды,проходящего через экономайзер, одновременно минимизируя теплообмен оставшегося потока воды,проходящего через экономайзер. Согласно изобретению,интегрированные водяной змеевиковый воздухоподогреватель и экономайзер (вместе далее упоминаются как ) обеспечивают множество отдельных потоков воды внутрии экономайзера. Весь поток питательной воды входит вв виде одного общего потока или множества потоков. Снаружи 3 или внутри -секциипоток питательной воды делится на два или более потоков(разделенный поток ). Общий поток распределяется между раздельными потоками на основе требуемых рабочих условий.настоящего изобретения может содержать множество отдельных групп экономайзеров или использоваться с многоходовым экономайзером. Различные признаки новизны, характеризующие изобретение, приведены в приложенной формуле изобретения, являющейся частью этого описания. Для лучшего понимания изобретения, преимуществ его выполнения и отдельных выгод, достигаемых его использованием,сущность изобретения раскрыта со ссылками на приложенные чертежи,которые поясняют предпочтительные варианты изобретения. Краткое описание чертежей. На чертежах Фиг.1 - принципиальная схема одного вариантанастоящего изобретения Фиг.2 - принципиальная схема другого вариантанастоящего изобретения Фиг.3 - блок-схема еще одного вариантанастоящего изобретения, содержащего множество отдельных групп экономайзеров Фиг.4 - принципиальная схема еще одного вариантанастоящего изобретения Фиг.5 - принципиальная схема печной секции котла, содержащейнастоящего изобретения согласно фиг. 1 Фиг.6 - принципиальная схема печной секции котла, изображенной на фиг. 5, но содержащейдругого варианта настоящего изобретения и Фиг.7 - принципиальная схема печной секции котла, изображенной на фиг. 5, но содержащейеще одного варианта настоящего изобретения. Описание предпочтительных вариантов изобретения На чертежах одинаковые номера ссылок используются для обозначения одних и тех же или функционально подобных элементов. На фиг. 1 изображены интегрированные водяной змеевиковый воздухоподогреватель или 12 и экономайзер или 14, которые вместе образуют 10 настоящего изобретения.может также использоваться с многоходовым экономайзером 16 типа, раскрытого в опубликованных патентных заявках 2007/0261646 и 2007/0261647,который может получать воду, выходящую из экономайзера 14 системы 10. Описание установки. Общий поток питательной воды на входе из патрубка 20 делится разделяющими средствами,такими как трубы и одна или более заслонки, на первый частичный высокотемпературный (с температурной ниже температуры второго потока 24) низкой массы поток 22 и второй частичный более высокотемпературный (с температурной выше температуры первого потока 22) высокой массы поток 24. Первый частичный поток 22 проходит по меньшей мере через один контур теплообмена в 12, который содержит большую часть поверхности теплообмена 12, и используется для увеличениямежду водой и газом экономайзера. Это осуществляется при использовании только части общего потока воды для нагрева воздуха, проходящего через 12. Что приводит к понижению температуры воды,поступающей в экономайзер 14. Второй частичный поток 24 проходит вдоль труб и имеет минимальную поверхность теплообмена,и предназначается для перемещения большей части воды. Оба потока 22 и 24 проходят через экономайзер 14 для простоты конструкции, так что оба потока имеют некоторый эффект теплообмена,чтобы разделить поток и таким образом улучшить управление, и минимизировать тепловой удар при воссоединении потоков. Расход в каждом потоке определяют заданным значением заслонки 26. Вода в каждом потоке остается разделенной по всей секции 12, и потоки входят в секцию экономайзера 14 как два отдельных потока(разделенный поток). Вода входит в секцию экономайзера 10 в виде низкотемпературного с низким массовым расходом потока 22 и высокотемпературного с высоким массовым расходом потока 24. Потоки остаются разделенными по всему сечению экономайзера 14 (экономайзер с разделенным потоком). Низкотемпературный с низким расходом поток 22 используется в качестве основного теплоносителя для дымового газа. Этот поток 22 движется через большинство поверхностей теплообмена как в 12, так и в 14. Высокотемпературный с высоким расходом поток 24 имеет минимальную поверхность теплообмена для уменьшения теплообмена с дымовым газом. Как только оба потока 22 и 24 пройдут полностью или в основном секцию экономайзера 14,они объединяются в секции перемешивания 28 системы 10, которая находится внутри или снаружи, но по крайней мере около нижнего по течению конца экономайзера 14. Этот объединенный поток выходит изи направляется по линии 30 через паровой коллектор барабанного котла (не показан) или из выхода 36 экономайзера 14 через экономайзер с неразделенным потоком или многоходовой экономайзер 16, для осуществления дальнейшего теплообмена. Как показано пунктирной линией 32,проходящей у верхних по потоку концов потоков 22 и 24 и заслонки 26, разделение питательной воды может происходить внутри корпуса водяного змеевикового воздухоподогревателя или 12. Другой вариантизображен на фиг. 2, где для разделения потоков 22 и 24 заслонка 26 и секция перемешивания 28 могут обе находиться выше 12 или, как показано пунктирной линией 34,обе выше 12 и внутри экономайзера 14. На фиг. 4 изображен еще один вариант , где низкотемпературный с низким массовым расходом поток 22 вначале проходит контур теплообмена 22 а в 12, который снабжается направленным вверх потоком поступающего в зону горения воздуха и поэтому охлаждается. После чего поток 22 входит во второй контур теплообмена 22 Ь в 4 экономайзере 14 для нагревания дымовым газом,проходящим вниз в экономайзер, затем по третьему контуру теплообмена 22 с возвращается в 12 для того, чтобы отдать теплоту воздуху и достичь температуры, приблизительно равной температуре воздуха, и в конце поступает в четвертый контур 22 для повторного нагрева дымовым газом до объединения с высокотемпературным с высоким расходом потоком 24 в секции перемешивания 28. Разделение выше по потоку питательной воды 20 на потоки 22 и 24 и заслонка 26 изображены снаружи 12 на фиг. 4, но они могут альтернативно находиться внутри 12. На фиг. 3 изображена блок-схема другого варианта изобретения,который включает примерные расходы и значения температуры, а также поясняет как устройство селективного каталитического восстановления оксидов азота или 40 может быть включено в предлагаемую изобретением установку. Экономайзер 14 установкиизобретения, который может быть 4 батарейным экономайзером, находится ниже по течению от 40 и получает низкотемпературный с низким массовым расходом поток 22 е из 12. Альтернативно,часть или весь низкотемпературный с низким массовым расходом поток 22 из 12 подается на второй 3 батарейный экономайзер 42, который также получает весь высокотемпературный с высоким расходом поток 24 питательной воды после объединения с потоком 22 е, выходящим из экономайзера 14, в секции перемешивания 28. Заслонки 26, 46 и 48 устанавливают для управления потоками 22 и 24 и их количественного распределения между экономайзерами 14 и 42. Некоторая часть питательной воды может также быть отведена по линии 50 для подачи в терморегулятор (не показан). Затем повторно объединенный поток питательной воды из экономайзера 42 подают в 1-батарейный экономайзер 44, который находится выше по потоку от , до направления в паровой коллектор 36. На фиг.3 также изображен встречный поток дымового газа, проходящий сначала в экономайзер 44 при 343 С (650), затем через 40 в экономайзер 42 и, при потоке 403,4 т/ч (889 300 фунтов/ч) и 257 С (494) в экономайзер 14 системы, и в конце при приемлемой температуре дымового газа 149 С (300) весь поток дымового газа выпускают. Поступающий в зону горения воздух при 280 т/ч (617 315 фунтах/ч) и 27 С (81) входит в 12, нагревается и затем выходит при температуре 214 С (418). Как отмечено выше,значения температуры и расхода, рассчитанные для потоков питательной воды, изображены на фиг. 3. На фиг.5, 6 и 7 изображены вариантынастоящего изобретения, размещенные в секциях котельной топки, и также показаны примерные условия для выполнения изобретения. На фиг. 510 с 12 и 14 получают потоки 22 и 24 питательной воды,разделенные заслонкой 26 от патрубка 20 питательной воды, и потоки питательной воды объединяются и смешиваются в секции 28 до подачи во второй экономайзер 52, в котором дополнительную теплоту от дымового газа,поступающего через вход 64 в верхней части секции котла при 343 С (650), забирает вода. Затем объединенный поток питательной воды подают последовательно в третий экономайзер 54 и потом в четвертый экономайзер 56 до выпуска через выход 36 при 285 С (545) для возврата в другие секции котла. Дымовой газ, охлажденный до 149 С (300),подают у выхода по линии 66 в печную трубу (не показана). Тем временем поступающий в зону горения воздух подают воздухозаборником 60 в 12 при 27 С (81), где он нагревается до 214 С (418) до подачи в качестве вторичного воздуха по линии 62 питательной водой, подаваемой в питательный канал 20 при 240 С (464). Устройство, подобное изображенному на фиг.5,представлено на фиг.6, в котором, однако,питательную воду из патрубка 20 разделяют так, что один частичный поток 22, проходящий через 12 и выходящий из 12, подают в экономайзер 14, где он соединяется с другим частичным потоком 24 питательной воды,поступающим через заслонку 26, так, чтобы вся питательная вода нагрелась дымовым газом,проходящим через экономайзер 14. В варианте на фиг.7, который подобен изображенному на фиг. 6, за исключением того, что только один поток 22 питательной воды проходит в экономайзер 14, в то время как другой поток 24,который был отделен от общего потока питательной воды из канала 20, соединяют с потоком 22 снаружи экономайзера 14 в позиции 28. Таким образом,только часть питательной воды, то есть поток 22,охлаждается в 12. Дополнительное описание процесса Путь потока питательной воды 1. Питательная вода (по патрубку 20) входит в контур котла полным потоком и наблюдающейся температуре. 2. Питательная вода входит вв секцию разделения на отдельные потоки(12), где она делится на два потока (22, 24). Оба потока остаются разделенными по всему(10). 3. Первый поток (22) проходит через большинство труб(поверхность нагрева). 4. Второй поток (24) направляют одним потоком с минимальной поверхностью нагрева. 5. Большинство теплообмена происходит в первом потоке, который понижает температуру воды в этом потоке. Минимальный теплообмен происходит во втором потоке, поскольку он проходит через секцию . 6. Оба потока выходят из секциии входят в секцию экономайзера отдельными потоками. 7. Первый поток проходит через большинство труб экономайзера (поверхность нагрева). Этот поток в большей степени охлаждает газы. 8. Второй поток проходит через одну большую трубу с минимальной поверхностью теплообмена. 9. После того, как оба потока проходят через секцию экономайзера , они входят в секцию перемешивания (28). 10. Внутри секции перемешивания эти два потока смешиваются вместе и затем выходят из(10). 11. Воду, выходящую из , направляют в барабан или другую секцию(и) экономайзера в виде единого потока. Путь потока дымового газа 1. Дымовой газ выходит из котла и проходит через другую поверхность теплообмена. 2. Затем дымовой газ поступает в секцию экономайзера . 3. Газ проходит двумя потока с большинством теплообмена, происходящим с низкотемпературной с низким расходом поверхностью нагрева. 4. После чего дымовой газ выходит из . Управление разделением питательной воды Методика управления настройками заслонки 26 и, следовательно, подачей соответствующего количества питательной воды в первый и второй частичные потоки 22 и 24, соответственно, является аналогичной описанной в опубликованной патентной заявке 2007/0261646 и 2007/0261647. Согласно этой методике алгоритм выводят для количественного определения теоретических условий установки режима, в котором массовые расходы используются как подводы. Алгоритм необходим,поскольку достижение установленного режима может занять свыше часа, таким образом выполнение измерений температуры в реальном времени ниже по течению от экономайзера,потенциально вводит в заблуждение,показывая не достижение установленного режима. Как только установившийся режим достигнут, алгоритмы могут быть уравновешены (то есть пропорционально установлены), чтобы восполнить фактические по отношению к теоретическим эксплуатационные различия. Используемый алгоритм зависит от действительных объемов оборудования и достигаемых массовых расходов. В то время как отдельные варианты этого изобретения показаны и описаны подробно для демонстрации изобретения,его принципов и сущности, совершенно очевидно,что все это не подразумевает, что настоящее изобретение ограничивается изложенным и что изобретение может быть выполнено другим путем,не отступая от его сути. Например, настоящее изобретение может быть применено к новой конструкции,включающей котлы или парогенераторы, или к замене, ремонту или изменению существующих котлов или парогенераторов. В некоторых вариантах изобретения определенные признаки изобретения могут иногда использоваться для улучшения без соответствующего использования других признаков. Соответственно, все такие изменения и варианты полностью входят в объем защиты,охарактеризованный в следующих ниже пунктах формулы изобретения (включая любой и все эквиваленты). Уточненная формула изобретения. 1. Интегрированные водяной змеевиковый воздухоподогреватель и экономайзер,отличающиеся тем, что предназначены для повышения разности средних температур котла, и включают патрубок для подачи питательной воды в котел средства для разделения питательной воды от подающего патрубка на первый частичный высокотемпературный с низким массовым расходом поток и второй частичный более высокотемпературный с высоким массовым расходом поток водяной змеевиковый воздухоподогреватель для прохождения воздуха,нагреваемого для подачи в котел, водяной змеевиковый воздухоподогреватель содержит, по меньшей мере, один контур теплообмена,предназначенный для теплообмена с воздухом,контур теплообмена водяного змеевикового воздухоподогревателя соединен со средствами разделения питательной воды для получения первого частичного потока экономайзер для прохождения и охлаждения дымового газа котла,экономайзер содержит, по меньшей мере, один контур теплообмена,предназначенный для теплообмена с дымовым газом, контур теплообмена экономайзера соединен с контуром теплообмена водяного змеевикового воздухоподогревателя для получения первого частичного потока из водяного змеевикового воздухоподогревателя средства перемешивания, расположенные у находящегося ниже по течению конца экономайзера, для получения и объединения первого и второго частичных потоков и труба, соединяющая средства разделения и средства перемешивания, для прохождения второго частичного потока к средствам перемешивания. 2. Способ повышения разности средних температур экономайзера котла, включающий подачу потока питательной воды в котел,отличающийся тем, что далее поток питательной воды делят на первый частичный высокотемпературный с низким массовым расходом поток и второй частичный более высокотемпературный с высоким массовым расходом поток первый частичный поток подают в водяной змеевиковый воздухоподогреватель для нагревания проходящего воздуха, поступающего в котел,при этом водяной змеевиковый воздухоподогреватель содержит, по меньшей мере,один контур теплообмена, предназначенный для теплообмена с воздухом, и первый частичный поток проходит через контур теплообмена водяного змеевикового воздухоподогревателя первый частичный поток после прохождения через контур теплообмена водяного змеевикового воздухоподогревателя подают в экономайзер для охлаждения проходящего дымового газа,выходящего из котла, при этом экономайзер содержит, по меньшей мере, один контур теплообмена, предназначенный для теплообмена с дымовым газом, и первый частичный поток из водяного змеевикового воздухоподогревателя проходит через контур теплообмена экономайзера 6 второй частичный поток перемещают в находящийся ниже по течению конец экономайзера и первой и второй частичный поток объединяют у находящегося ниже по течению конца экономайзера. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Интегрированные водяной змеевиковый воздухоподогреватель и экономайзер,отличающиеся тем, что предназначены для повышения разности средних температур котла, и включают патрубок для подачи питательной воды в котел средства для разделения питательной воды от подающего патрубка на первый частичный высокотемпературный с низким массовым расходом поток и второй частичный более высокотемпературный с высоким массовым расходом поток водяной змеевиковый воздухоподогреватель для прохождения воздуха,нагреваемого для подачи в котел, водяной змеевиковый воздухоподогреватель содержит, по меньшей мере, один контур теплообмена,предназначенный для теплообмена с воздухом,контур теплообмена водяного змеевикового воздухоподогревателя соединен со средствами разделения питательной воды для получения первого частичного потока экономайзер для прохождения и охлаждения дымового газа котла,экономайзер содержит, по меньшей мере, один контур теплообмена,предназначенный для теплообмена с дымовым газом, контур теплообмена экономайзера соединен с контуром теплообмена водяного змеевикового воздухоподогревателя для получения первого частичного потока из водяного змеевикового воздухоподогревателя средства перемешивания, расположенные у находящегося ниже по течению конца экономайзера, для получения и объединения первого и второго частичных потоков и труба, соединяющая средства разделения и средства перемешивания, для прохождения второго частичного потока к средствам перемешивания. 2. Способ повышения разности средних температур экономайзера котла, включающий подачу потока питательной воды в котел,отличающийся тем, что далее поток питательной воды делят на первый частичный высокотемпературный с низким массовым расходом поток и второй частичный более высокотемпературный с высоким массовым расходом поток первый частичный поток подают в водяной змеевиковый воздухоподогреватель для нагревания проходящего воздуха, поступающего в котел,при этом водяной змеевиковый воздухоподогреватель содержит, по меньшей мере,один контур теплообмена, предназначенный для теплообмена с воздухом, и первый частичный поток проходит через контур теплообмена водяного змеевикового воздухоподогревателя первый частичный поток после прохождения через контур теплообмена водяного змеевикового воздухоподогревателя подают в экономайзер для охлаждения проходящего дымового газа,выходящего из котла, при этом экономайзер содержит, по меньшей мере, один контур теплообмена, предназначенный для теплообмена с дымовым газом, и первый частичный поток из водяного змеевикового воздухоподогревателя проходит через контур теплообмена экономайзера второй частичный поток перемещают в находящийся ниже по течению конец экономайзера и первой и второй частичный поток объединяют у находящегося ниже по течению конца экономайзера.
