Электромеханическая зубная щетка Дюсенова

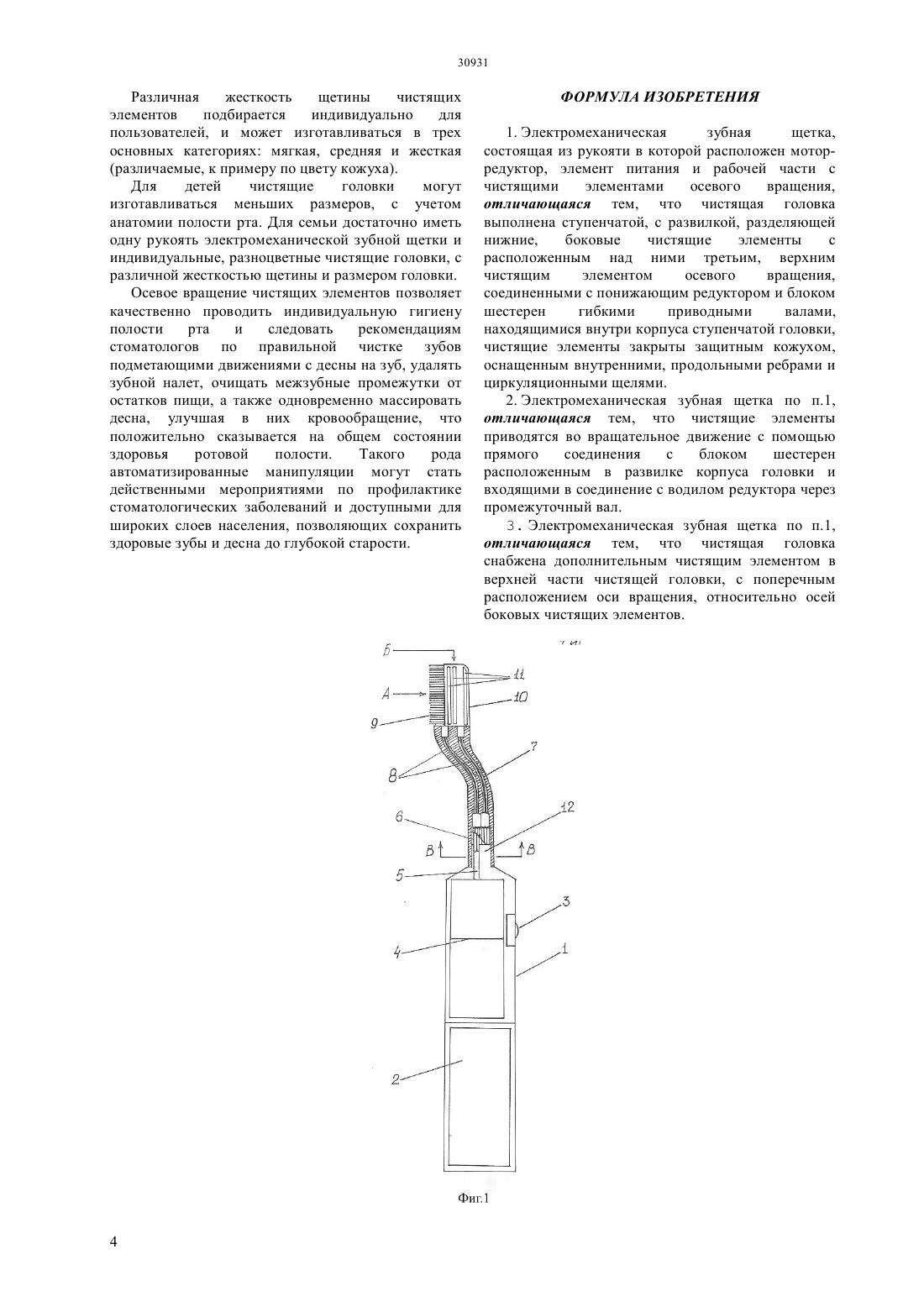

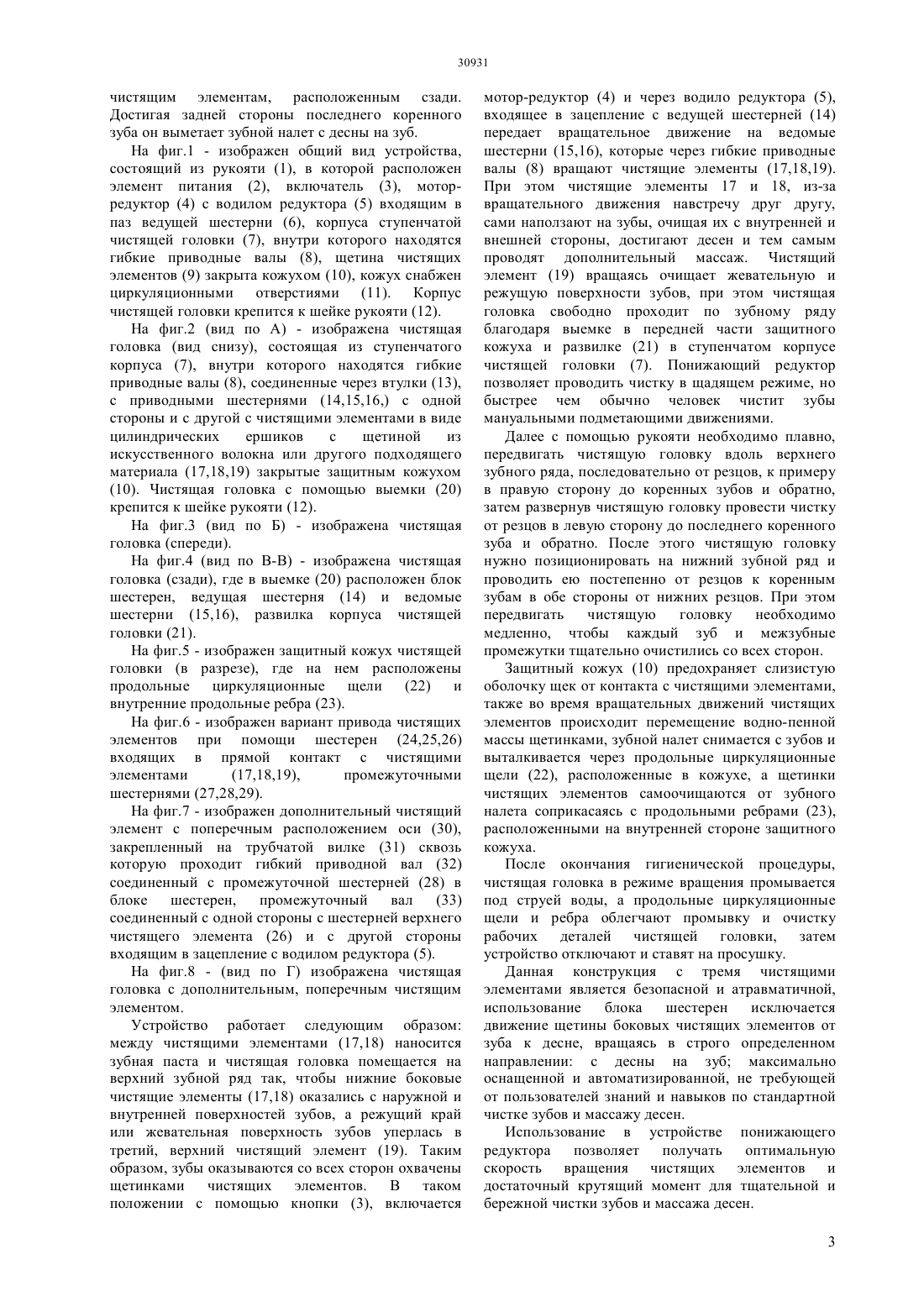

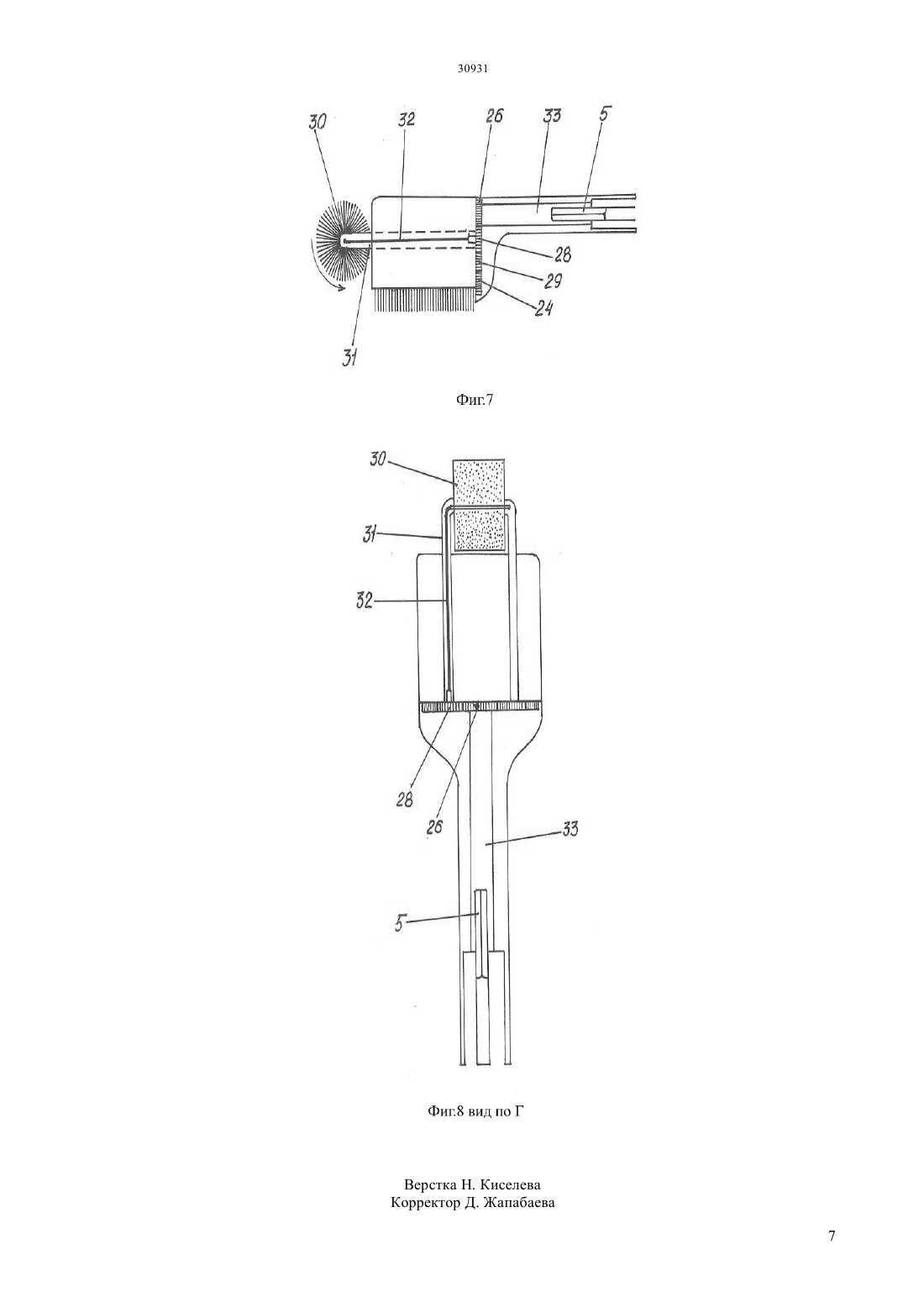

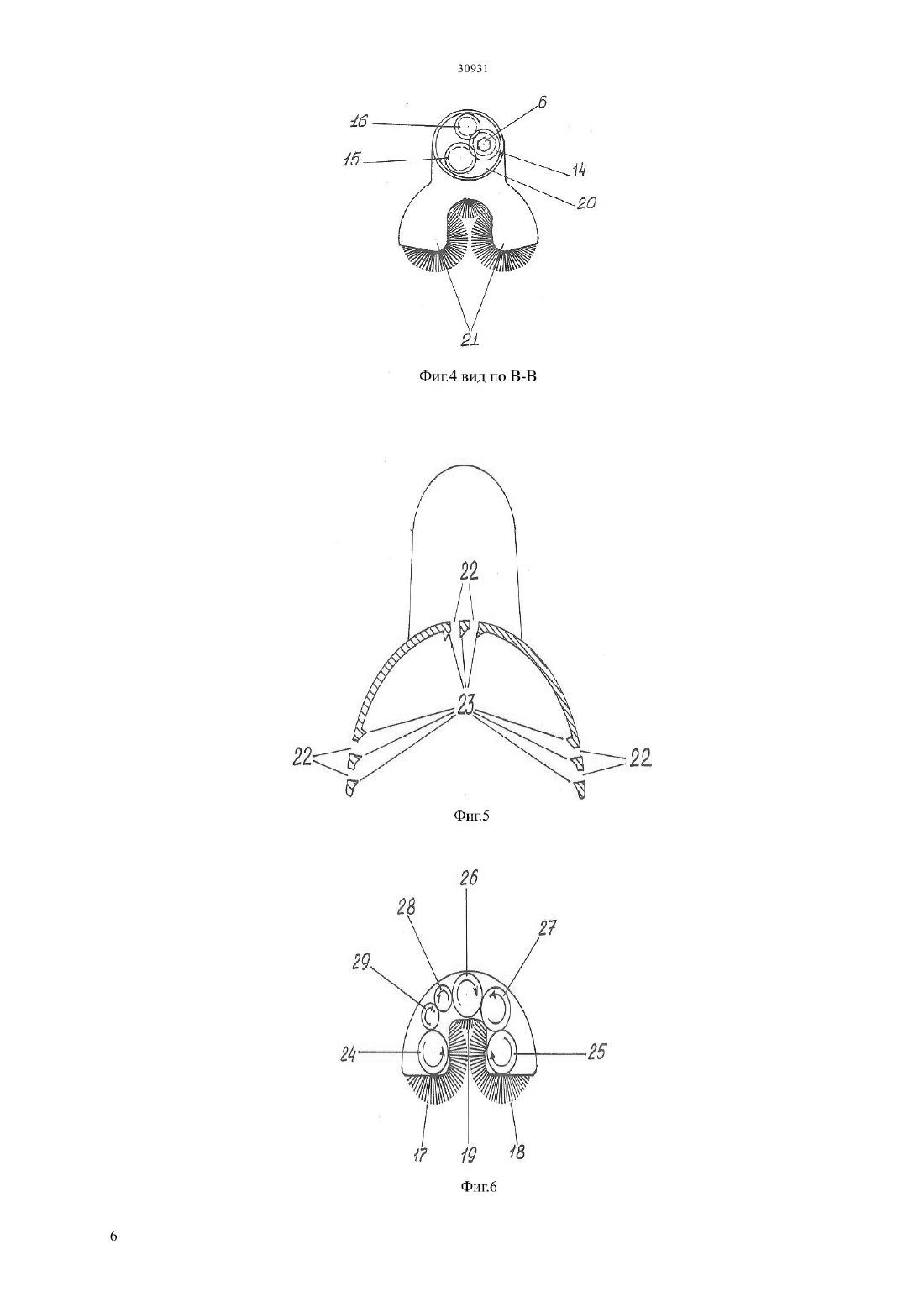

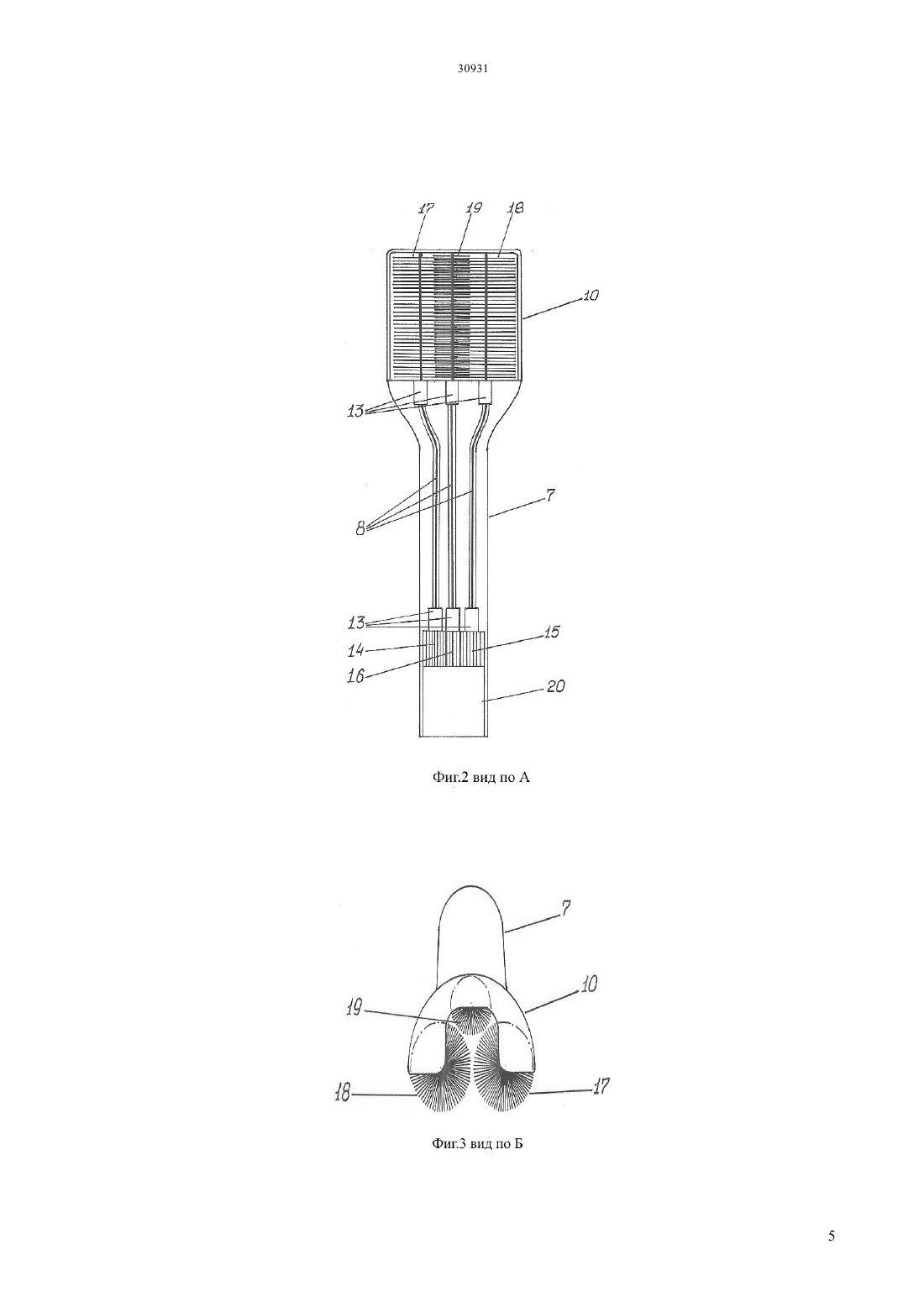

(51) 61 17/00 (2006.01) 46 9/04 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ трех сторон наружной, внутренней и верхней при конструктивной возможности свободного перемещения чистящей головки вдоль зубных рядов с достижением максимального контакта чистящих элементов с зубами и деснами. Устройство включает в себя рукоять, где расположен мотор-редуктор, элемент питания и чистящую головку со ступенчатым корпусом в котором расположены гибкие приводные валы, блок шестерен передающие вращение трем чистящим элементам осевого вращения закрытых защитным кожухом. Чистящая головка может оснащаться дополнительным четвертым чистящим элементом,поперечно расположенным относительно основных элементов.(54) ЭЛЕКТРОМЕХАНИЧЕСКАЯ ЗУБНАЯ ЩЕТКА ДЮСЕНОВА(57) Изобретение относится к области индивидуальной гигиены полости рта человек, для проведения чистки зубов, массажу десен а также профилактики стоматологических заболеваний. Сущность изобретения заключается в воспроизведении подметающих,чистящих движений с расположением основных чистящих элементов параллельно десневой линии,массирование десен и одновременной чистке зубов с Изобретение относится к области гигиены полости рта человека и к санитарно-гигиеническим принадлежностям,а конкретно к электромеханическим зубным щеткам. Известно устройство для гигиенической обработки полости рта (см. Инновационный патент 28187 ) содержащее корпус рукоятки, в которой размещен электродвигатель, работающий от элемента питания и передающий вращение через механизм передачи вращения в виде понижающего редуктора на вал чистящей головки, снабженной чистящим элементом, расположенным по всей окружности вала. Вращение чистящей головки происходит реверсивно и включается с помощью блока управления с двухпозиционным переключателем вращения. Недостатком данного устройства является сложность практического применения,заключающаяся в необходимости знаний и навыка о том когда, на каком участке необходимо включать нужное вращение чистящей головки. Имеет место опасность использования данного устройства в связи с тем, что ошибка включения необходимого направления вращения может повлечь за собой движение от зуба к десне, что очень нежелательно и может стать травмирующим фактором для десны, а также заметать под десну зубной налет, содержащий микробы. Следующим недостатком является наличие одного чистящего элемента, который необходимо постоянно перемещать и позиционировать на различные участки ротовой полости, что является трудоемкой процедурой. Наиболее близким по технической сущности является электромеханическая зубная щетка (см. Патент на полезную модель 17829 , опубл. 10.09.2001) состоящая из ручки с расположенным в ней микроэлектроприводом и рабочей части с чистящим элементом, соединенным с ним приводной осью, рабочая часть выполнена в виде двух встречно вращающихся чистящих элементов,закрытыми кожухом с внешней стороны. Работает она следующим образом после подключения чистящие элементы начинают встречно вращаться с оптимальной частотой таким образом, что зубы при прикосновении к ним оказываются в щели между чистящими элементами. Одновременно чистятся внутренняя и внешняя боковые поверхности зубов. При повороте щетки вдоль ее продольной оси влевовправо на 15-30 градусов чистящие элементы вычищают также жевательные поверхности зубов. Одним из недостатков данной электромеханической зубной щетки является неравномерное прилегание чистящего элемента в продольном расположении относительно десневой линии вследствие использования прямых осей, даже выполненных умеренно гибкими, например при позиционировании на коренные зубы, впереди стоящие клыки и резцы пересекаются с одной осью чистящей внутреннюю сторону зубов, создается угол, при котором невозможно вертикальное движение щетинок вдоль межзубных промежутков,что снижает степень их вычищения. Следующим недостатком является необходимость поворачивать корпус щетки вдоль продольной оси влево-вправо на 15-30 градусов для очистки жевательных поверхностей зубов. Данные манипуляции требуют определенных навыков, когда и где повернуть с определенным градусом. Технической задачей изобретения является устранение вышеуказанных недостатков, а также создание устройства, которое позволяет получить следующий результат- с наименьшими манипуляциями производить чистку зубов и массаж десен.- максимально сократить время проведения рутинной процедуры гигиены полости рта.- повысить качество чистки зубов и межзубных промежутков. упростить процедуру проведения индивидуальной гигиены полости рта.- автоматически воспроизводить безопасные чистящие движения в оптимальном режиме вращения. Сущность изобретения заключается в том, что электромеханическая зубная щетка Дюсенова,состоящая из рукояти, внутри которой размещены мотор-редуктор, элемент питания и рабочей части с чистящими элементами осевого вращения, где корпус чистящей головки выполнен ступенчатым с развилкой, для возможности расположения боковых чистящих элементов параллельно десневой линии,что позволяет щетинкам двигаться вертикально вдоль межзубных промежутков а также беспрепятственно передвигать чистящую головку вдоль зубного ряда, достигая максимального контакта чистящих элементов с зубами и деснами. Также над двумя боковыми,встречно вращающимися чистящими элементами расположен третий чистящий элемент осевого вращения для одновременной чистки жевательной поверхности и режущего края зубов. Использование в данном устройстве трех чистящих элементов позволяет очищать зубы одновременно со всех трех сторон наружной, внутренней и верхней поверхностей а также проводить массаж десен. Чистящая головка может дополнительно оснащаться спереди, небольшим, ершевидным чистящим элементом с поперечным расположением оси, относительно осей основных чистящих элементов. Закрепляется на трубчатой вилке,которая в свою очередь крепится к внутренней стороне развилки корпуса. Располагается вилка внутри защитного кожуха, по обе стороны от верхнего чистящего элемента, над основными боковыми чистящими элементами. Вращение поперечного чистящего элемента осуществляется через гибкий приводной вал проходящий внутри трубчатой вилки, соединенный с осью элемента с одной стороны и промежуточной шестерней с другой. Функция этого чистящего элемента заключается в улучшении чистки жевательных поверхностей зубов, а также чистке таких труднодоступных участков как задняя поверхность последних коренных зубов. Вращательное движение этого элемента происходит на встречу, основным чистящим элементам, расположенным сзади. Достигая задней стороны последнего коренного зуба он выметает зубной налет с десны на зуб. На фиг.1 - изображен общий вид устройства,состоящий из рукояти (1), в которой расположен элемент питания (2), включатель (3), моторредуктор (4) с водилом редуктора (5) входящим в паз ведущей шестерни (6), корпуса ступенчатой чистящей головки (7), внутри которого находятся гибкие приводные валы (8), щетина чистящих элементов (9) закрыта кожухом (10), кожух снабжен циркуляционными отверстиями (11). Корпус чистящей головки крепится к шейке рукояти (12). На фиг.2 (вид по А) - изображена чистящая головка (вид снизу), состоящая из ступенчатого корпуса (7), внутри которого находятся гибкие приводные валы (8), соединенные через втулки (13),с приводными шестернями (14,15,16,) с одной стороны и с другой с чистящими элементами в виде цилиндрических ершиков с щетиной из искусственного волокна или другого подходящего материала (17,18,19) закрытые защитным кожухом(10). Чистящая головка с помощью выемки (20) крепится к шейке рукояти (12). На фиг.3 (вид по Б) - изображена чистящая головка (спереди). На фиг.4 (вид по В-В) - изображена чистящая головка (сзади), где в выемке (20) расположен блок шестерен, ведущая шестерня (14) и ведомые шестерни (15,16), развилка корпуса чистящей головки (21). На фиг.5 - изображен защитный кожух чистящей головки (в разрезе), где на нем расположены продольные циркуляционные щели (22) и внутренние продольные ребра (23). На фиг.6 - изображен вариант привода чистящих элементов при помощи шестерен (24,25,26) входящих в прямой контакт с чистящими элементами(17,18,19),промежуточными шестернями (27,28,29). На фиг.7 - изображен дополнительный чистящий элемент с поперечным расположением оси (30),закрепленный на трубчатой вилке (31) сквозь которую проходит гибкий приводной вал (32) соединенный с промежуточной шестерней (28) в блоке шестерен, промежуточный вал (33) соединенный с одной стороны с шестерней верхнего чистящего элемента (26) и с другой стороны входящим в зацепление с водилом редуктора (5). На фиг.8 - (вид по Г) изображена чистящая головка с дополнительным, поперечным чистящим элементом. Устройство работает следующим образом между чистящими элементами (17,18) наносится зубная паста и чистящая головка помещается на верхний зубной ряд так, чтобы нижние боковые чистящие элементы (17,18) оказались с наружной и внутренней поверхностей зубов, а режущий край или жевательная поверхность зубов уперлась в третий, верхний чистящий элемент (19). Таким образом, зубы оказываются со всех сторон охвачены щетинками чистящих элементов. В таком положении с помощью кнопки (3), включается мотор-редуктор (4) и через водило редуктора (5),входящее в зацепление с ведущей шестерней (14) передает вращательное движение на ведомые шестерни (15,16), которые через гибкие приводные валы (8) вращают чистящие элементы (17,18,19). При этом чистящие элементы 17 и 18, из-за вращательного движения навстречу друг другу,сами наползают на зубы, очищая их с внутренней и внешней стороны, достигают десен и тем самым проводят дополнительный массаж. Чистящий элемент (19) вращаясь очищает жевательную и режущую поверхности зубов, при этом чистящая головка свободно проходит по зубному ряду благодаря выемке в передней части защитного кожуха и развилке (21) в ступенчатом корпусе чистящей головки (7). Понижающий редуктор позволяет проводить чистку в щадящем режиме, но быстрее чем обычно человек чистит зубы мануальными подметающими движениями. Далее с помощью рукояти необходимо плавно,передвигать чистящую головку вдоль верхнего зубного ряда, последовательно от резцов, к примеру в правую сторону до коренных зубов и обратно,затем развернув чистящую головку провести чистку от резцов в левую сторону до последнего коренного зуба и обратно. После этого чистящую головку нужно позиционировать на нижний зубной ряд и проводить ею постепенно от резцов к коренным зубам в обе стороны от нижних резцов. При этом передвигать чистящую головку необходимо медленно, чтобы каждый зуб и межзубные промежутки тщательно очистились со всех сторон. Защитный кожух (10) предохраняет слизистую оболочку щек от контакта с чистящими элементами,также во время вращательных движений чистящих элементов происходит перемещение водно-пенной массы щетинками, зубной налет снимается с зубов и выталкивается через продольные циркуляционные щели (22), расположенные в кожухе, а щетинки чистящих элементов самоочищаются от зубного налета соприкасаясь с продольными ребрами (23),расположенными на внутренней стороне защитного кожуха. После окончания гигиенической процедуры,чистящая головка в режиме вращения промывается под струей воды, а продольные циркуляционные щели и ребра облегчают промывку и очистку рабочих деталей чистящей головки, затем устройство отключают и ставят на просушку. Данная конструкция с тремя чистящими элементами является безопасной и атравматичной,использование блока шестерен исключается движение щетины боковых чистящих элементов от зуба к десне, вращаясь в строго определенном направлении с десны на зуб максимально оснащенной и автоматизированной, не требующей от пользователей знаний и навыков по стандартной чистке зубов и массажу десен. Использование в устройстве понижающего редуктора позволяет получать оптимальную скорость вращения чистящих элементов и достаточный крутящий момент для тщательной и бережной чистки зубов и массажа десен. 3 Различная жесткость щетины чистящих элементов подбирается индивидуально для пользователей, и может изготавливаться в трех основных категориях мягкая, средняя и жесткая(различаемые, к примеру по цвету кожуха). Для детей чистящие головки могут изготавливаться меньших размеров, с учетом анатомии полости рта. Для семьи достаточно иметь одну рукоять электромеханической зубной щетки и индивидуальные, разноцветные чистящие головки, с различной жесткостью щетины и размером головки. Осевое вращение чистящих элементов позволяет качественно проводить индивидуальную гигиену полости рта и следовать рекомендациям стоматологов по правильной чистке зубов подметающими движениями с десны на зуб, удалять зубной налет, очищать межзубные промежутки от остатков пищи, а также одновременно массировать десна, улучшая в них кровообращение, что положительно сказывается на общем состоянии здоровья ротовой полости. Такого рода автоматизированные манипуляции могут стать действенными мероприятиями по профилактике стоматологических заболеваний и доступными для широких слоев населения, позволяющих сохранить здоровые зубы и десна до глубокой старости. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Электромеханическая зубная щетка,состоящая из рукояти в которой расположен моторредуктор, элемент питания и рабочей части с чистящими элементами осевого вращения,отличающаяся тем, что чистящая головка выполнена ступенчатой, с развилкой, разделяющей нижние,боковые чистящие элементы с расположенным над ними третьим, верхним чистящим элементом осевого вращения,соединенными с понижающим редуктором и блоком шестерен гибкими приводными валами,находящимися внутри корпуса ступенчатой головки,чистящие элементы закрыты защитным кожухом,оснащенным внутренними, продольными ребрами и циркуляционными щелями. 2. Электромеханическая зубная щетка по п.1,отличающаяся тем, что чистящие элементы приводятся во вращательное движение с помощью прямого соединения с блоком шестерен расположенным в развилке корпуса головки и входящими в соединение с водилом редуктора через промежуточный вал. 3. Электромеханическая зубная щетка по п.1,отличающаяся тем, что чистящая головка снабжена дополнительным чистящим элементом в верхней части чистящей головки, с поперечным расположением оси вращения, относительно осей боковых чистящих элементов.
