Устройство для интегрированного использования энергии возобновляемых источников

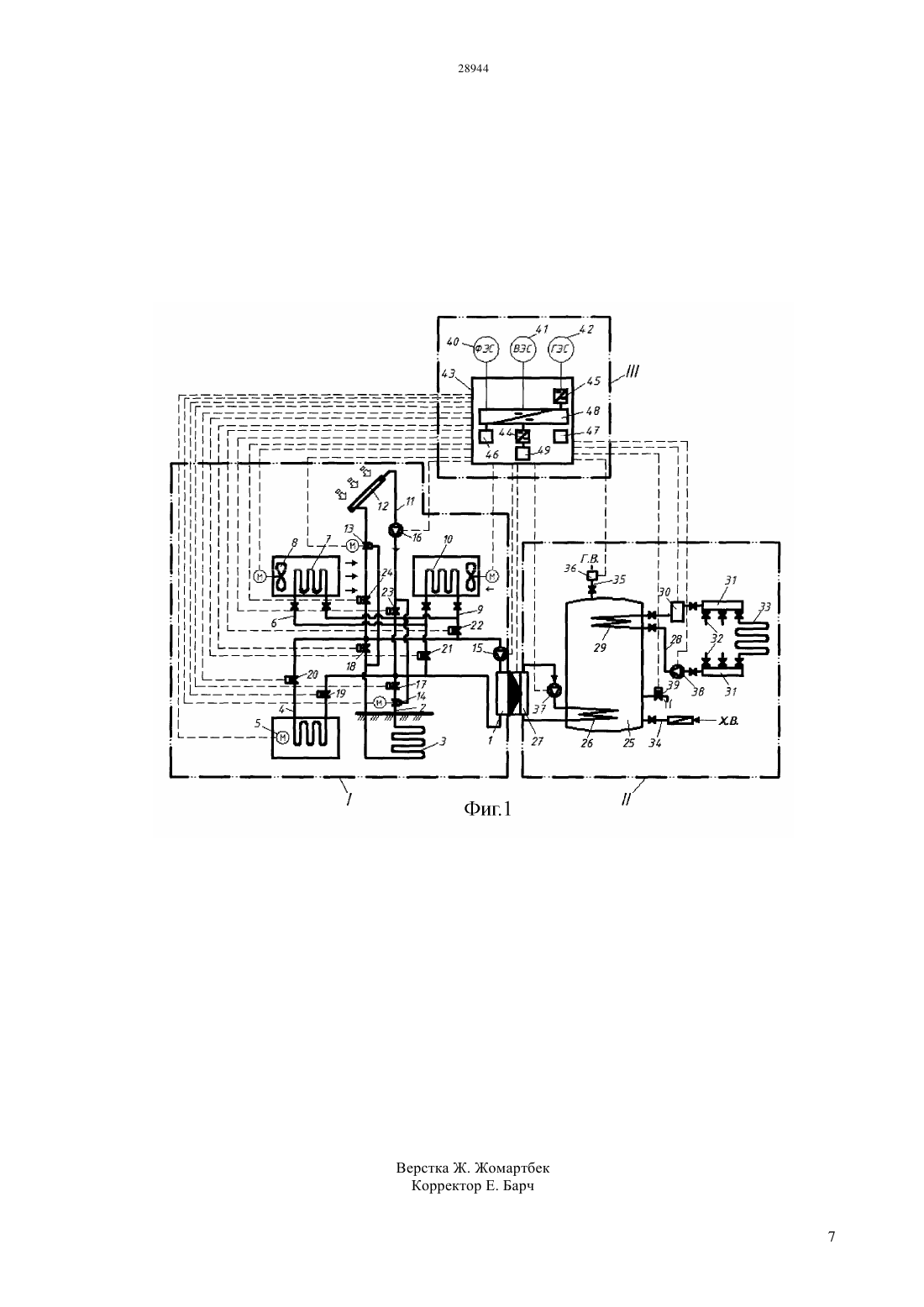

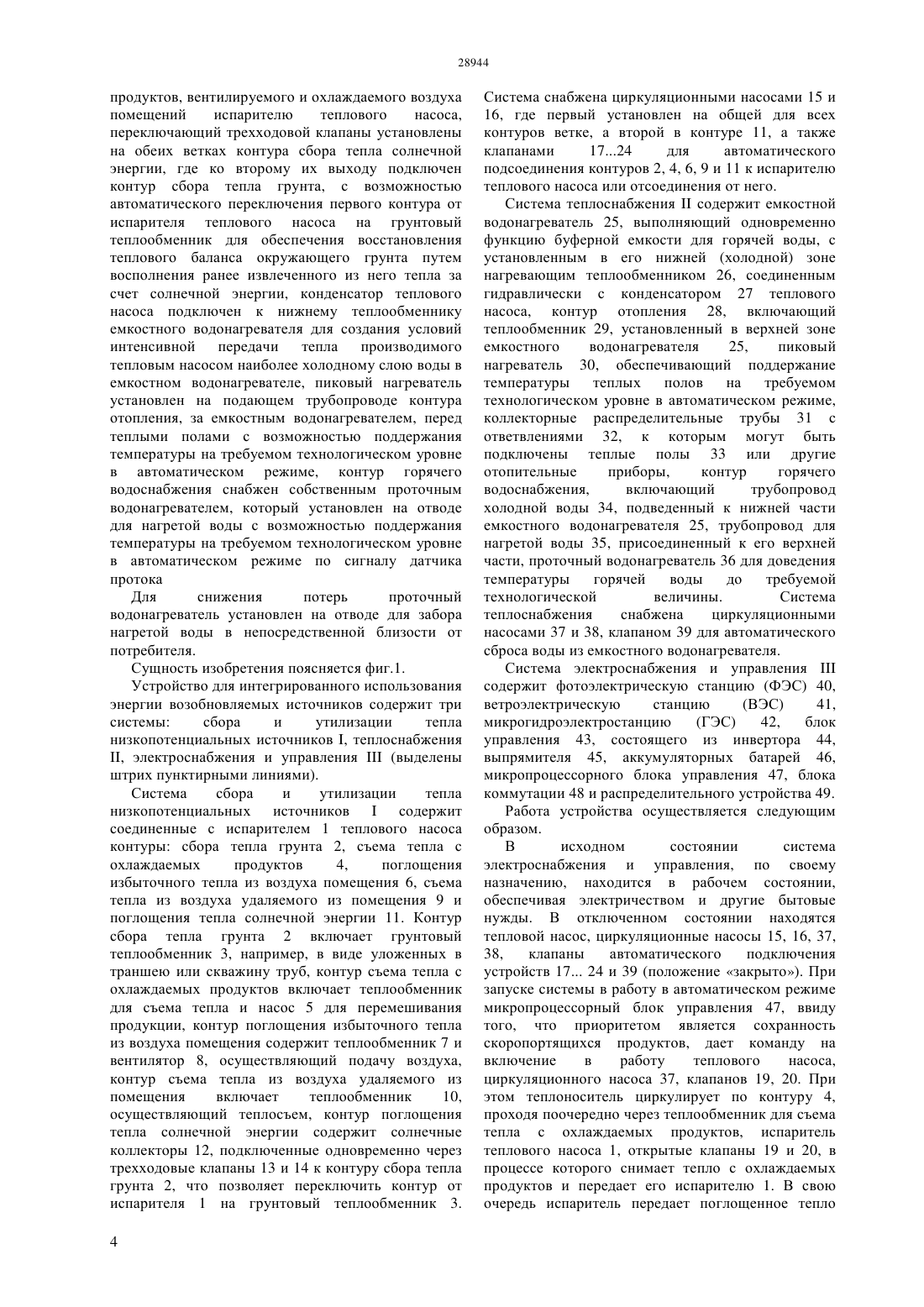

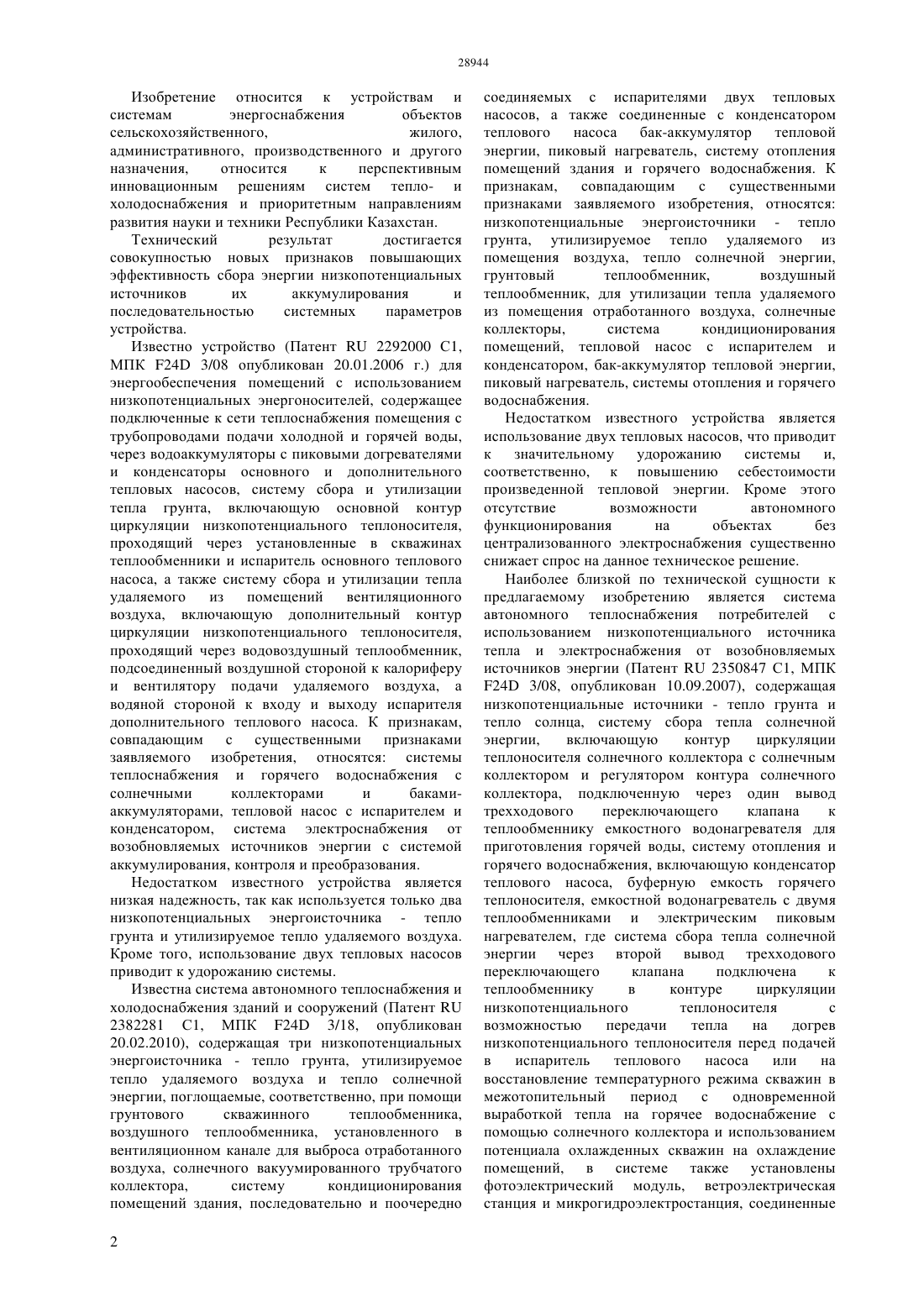

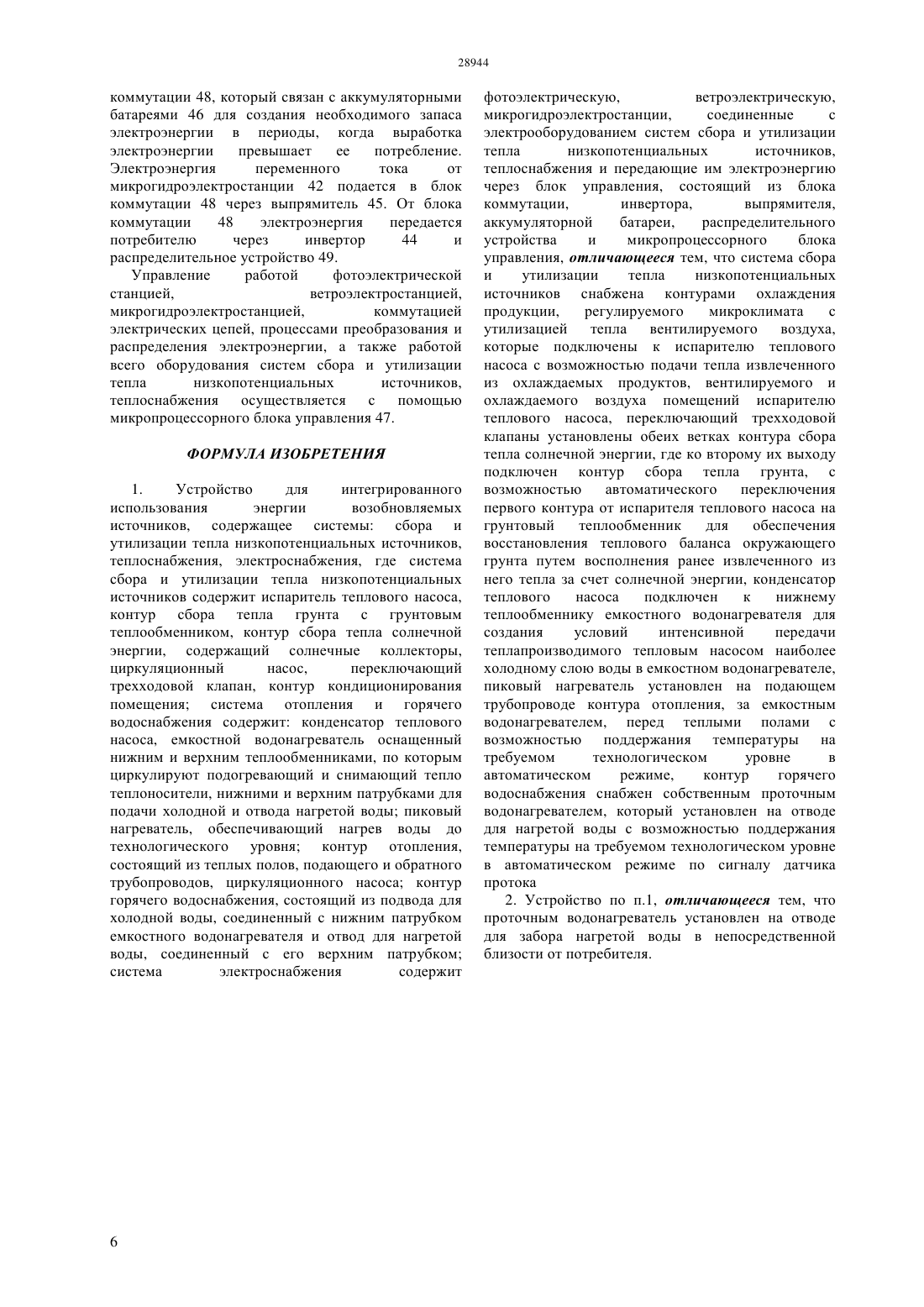

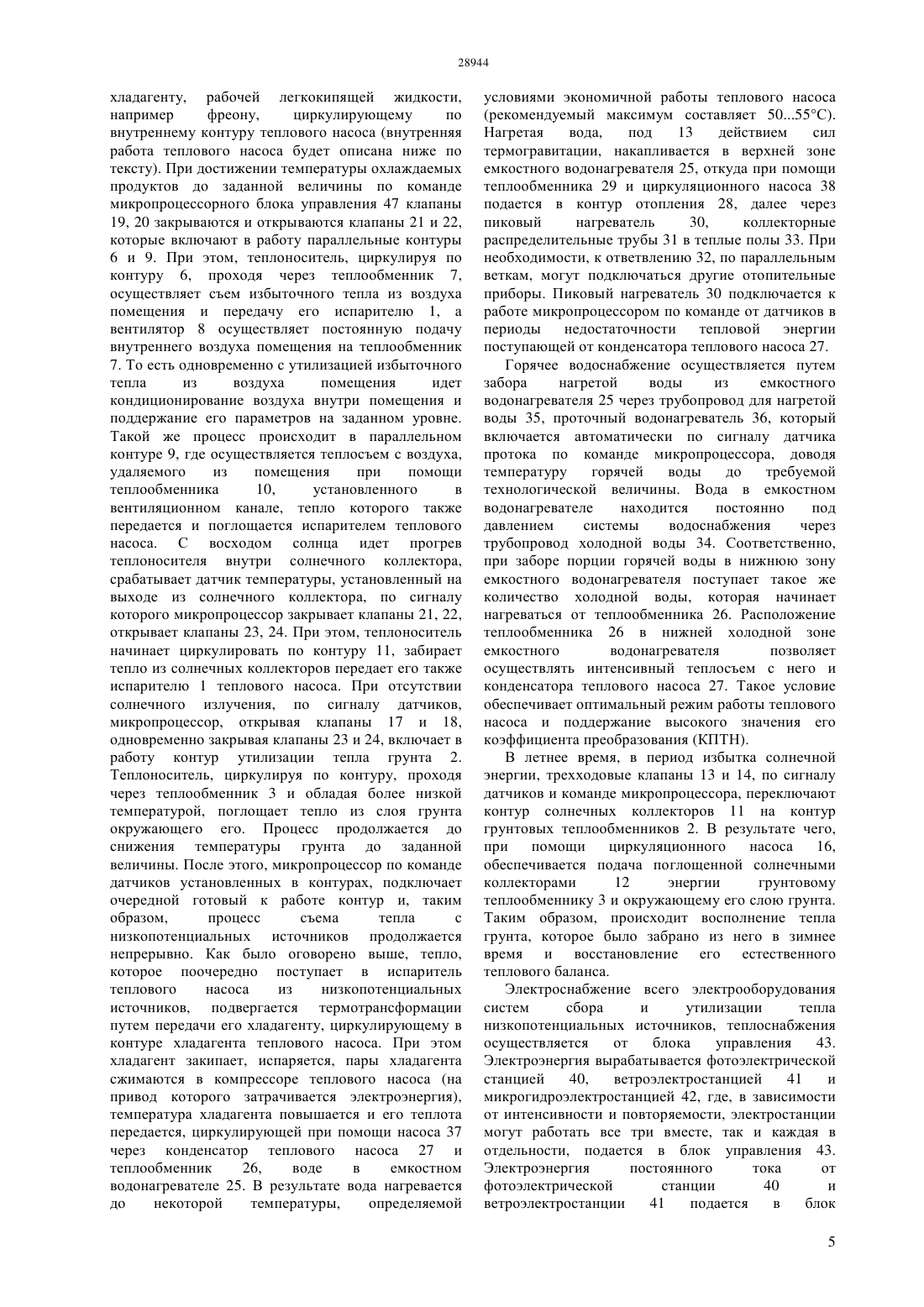

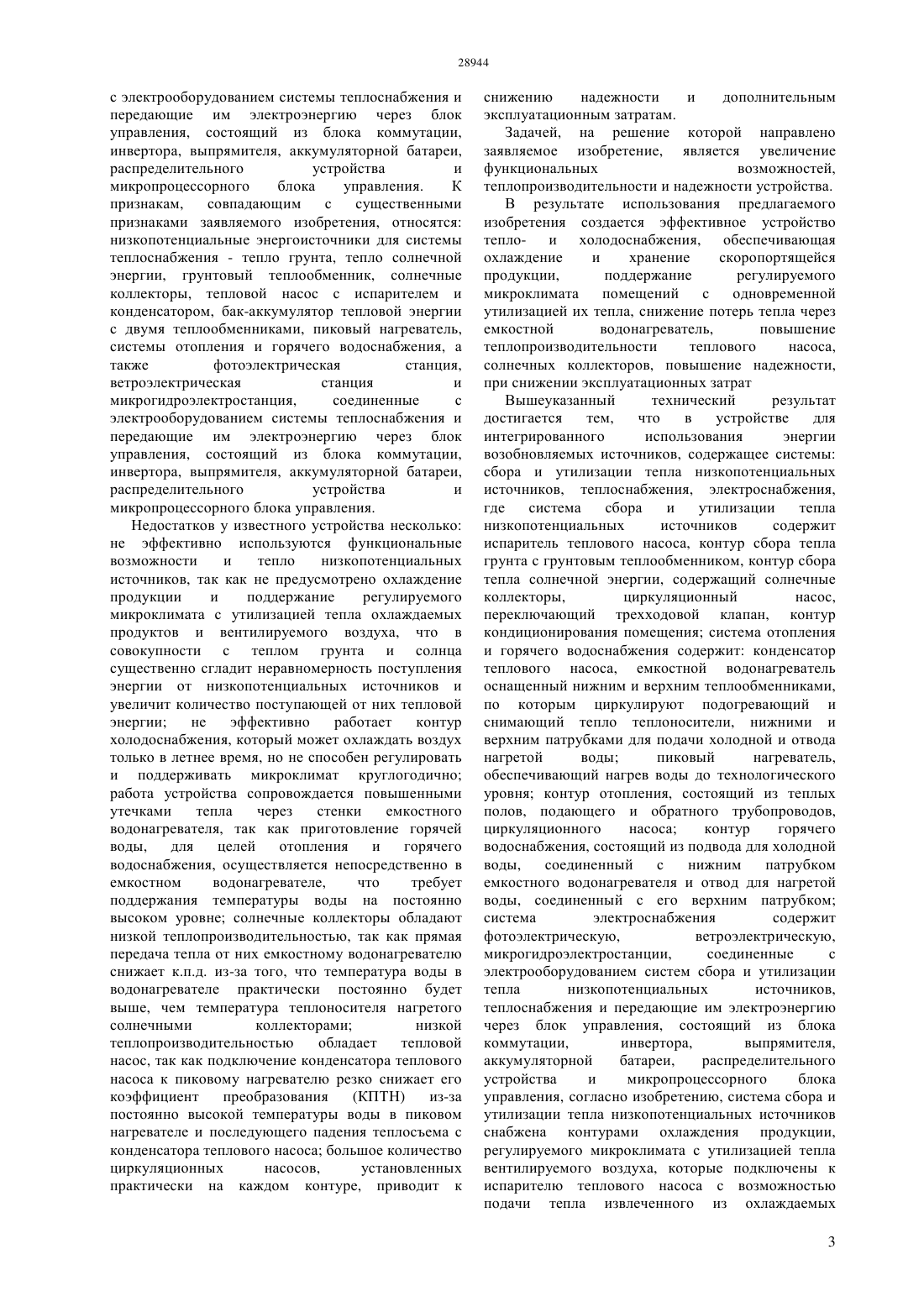

(51) 24 3/08 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ назначения,относится к перспективным инновационным решениям систем тепло- и холодоснабжения и приоритетным направлениям развития науки и техники Республики Казахстан. Устройство для интегрированного использования энергии возобновляемых источников содержит три системы сбора и утилизации тепла низкопотенциальных источников , теплоснабжения, электроснабжения и управления . Технический результат достигается совокупностью новых признаков повышающих эффективность сбора энергии низкопотенциальных источников их аккумулирования и последовательностью системных параметров устройства.(76) Омаров Рашит Абдыгаравович Райымбеков Адил Есимханович Байболов Асан Ерболатович Омар Дурен Рашит(лы(54) УСТРОЙСТВО ДЛЯ ИНТЕГРИРОВАННОГО ИСПОЛЬЗОВАНИЯ ЭНЕРГИИ ВОЗОБНОВЛЯЕМЫХ ИСТОЧНИКОВ(57) Изобретение относится к устройствам и системам энергоснабжения объектов сельскохозяйственного,жилого,административного, производственного и другого Изобретение относится к устройствам и системам энергоснабжения объектов сельскохозяйственного,жилого,административного, производственного и другого назначения,относится к перспективным инновационным решениям систем тепло- и холодоснабжения и приоритетным направлениям развития науки и техники Республики Казахстан. Технический результат достигается совокупностью новых признаков повышающих эффективность сбора энергии низкопотенциальных источников их аккумулирования и последовательностью системных параметров устройства. Известно устройство (Патент 2292000 С 1,МПК 24 3/08 опубликован 20.01.2006 г.) для энергообеспечения помещений с использованием низкопотенциальных энергоносителей, содержащее подключенные к сети теплоснабжения помещения с трубопроводами подачи холодной и горячей воды,через водоаккумуляторы с пиковыми догревателями и конденсаторы основного и дополнительного тепловых насосов, систему сбора и утилизации тепла грунта, включающую основной контур циркуляции низкопотенциального теплоносителя,проходящий через установленные в скважинах теплообменники и испаритель основного теплового насоса, а также систему сбора и утилизации тепла удаляемого из помещений вентиляционного воздуха, включающую дополнительный контур циркуляции низкопотенциального теплоносителя,проходящий через водовоздушный теплообменник,подсоединенный воздушной стороной к калориферу и вентилятору подачи удаляемого воздуха, а водяной стороной к входу и выходу испарителя дополнительного теплового насоса. К признакам,совпадающим с существенными признаками заявляемого изобретения, относятся системы теплоснабжения и горячего водоснабжения с солнечными коллекторами и бакамиаккумуляторами, тепловой насос с испарителем и конденсатором, система электроснабжения от возобновляемых источников энергии с системой аккумулирования, контроля и преобразования. Недостатком известного устройства является низкая надежность, так как используется только два низкопотенциальных энергоисточника - тепло грунта и утилизируемое тепло удаляемого воздуха. Кроме того, использование двух тепловых насосов приводит к удорожанию системы. Известна система автономного теплоснабжения и холодоснабжения зданий и сооружений (Патент 2382281 С 1, МПК 24 3/18, опубликован 20.02.2010), содержащая три низкопотенциальных энергоисточника - тепло грунта, утилизируемое тепло удаляемого воздуха и тепло солнечной энергии, поглощаемые, соответственно, при помощи грунтового скважинного теплообменника,воздушного теплообменника, установленного в вентиляционном канале для выброса отработанного воздуха, солнечного вакуумированного трубчатого коллектора,систему кондиционирования помещений здания, последовательно и поочередно 2 соединяемых с испарителями двух тепловых насосов, а также соединенные с конденсатором теплового насоса бак-аккумулятор тепловой энергии, пиковый нагреватель, систему отопления помещений здания и горячего водоснабжения. К признакам,совпадающим с существенными признаками заявляемого изобретения, относятся низкопотенциальные энергоисточники - тепло грунта, утилизируемое тепло удаляемого из помещения воздуха, тепло солнечной энергии,грунтовый теплообменник,воздушный теплообменник, для утилизации тепла удаляемого из помещения отработанного воздуха, солнечные коллекторы,система кондиционирования помещений, тепловой насос с испарителем и конденсатором, бак-аккумулятор тепловой энергии,пиковый нагреватель, системы отопления и горячего водоснабжения. Недостатком известного устройства является использование двух тепловых насосов, что приводит к значительному удорожанию системы и,соответственно, к повышению себестоимости произведенной тепловой энергии. Кроме этого отсутствие возможности автономного функционирования на объектах без централизованного электроснабжения существенно снижает спрос на данное техническое решение. Наиболее близкой по технической сущности к предлагаемому изобретению является система автономного теплоснабжения потребителей с использованием низкопотенциального источника тепла и электроснабжения от возобновляемых источников энергии (Патент 2350847 С 1, МПК 24 3/08, опубликован 10.09.2007), содержащая низкопотенциальные источники - тепло грунта и тепло солнца, систему сбора тепла солнечной энергии,включающую контур циркуляции теплоносителя солнечного коллектора с солнечным коллектором и регулятором контура солнечного коллектора, подключенную через один вывод трехходового переключающего клапана к теплообменнику емкостного водонагревателя для приготовления горячей воды, систему отопления и горячего водоснабжения, включающую конденсатор теплового насоса, буферную емкость горячего теплоносителя, емкостной водонагреватель с двумя теплообменниками и электрическим пиковым нагревателем, где система сбора тепла солнечной энергии через второй вывод трехходового переключающего клапана подключена к теплообменнику в контуре циркуляции низкопотенциального теплоносителя с возможностью передачи тепла на догрев низкопотенциального теплоносителя перед подачей в испаритель теплового насоса или на восстановление температурного режима скважин в межотопительный период с одновременной выработкой тепла на горячее водоснабжение с помощью солнечного коллектора и использованием потенциала охлажденных скважин на охлаждение помещений, в системе также установлены фотоэлектрический модуль, ветроэлектрическая станция и микрогидроэлектростанция, соединенные с электрооборудованием системы теплоснабжения и передающие им электроэнергию через блок управления, состоящий из блока коммутации,инвертора, выпрямителя, аккумуляторной батареи,распределительного устройства и микропроцессорного блока управления. К признакам,совпадающим с существенными признаками заявляемого изобретения, относятся низкопотенциальные энергоисточники для системы теплоснабжения - тепло грунта, тепло солнечной энергии, грунтовый теплообменник, солнечные коллекторы, тепловой насос с испарителем и конденсатором, бак-аккумулятор тепловой энергии с двумя теплообменниками, пиковый нагреватель,системы отопления и горячего водоснабжения, а также фотоэлектрическая станция,ветроэлектрическая станция и микрогидроэлектростанция,соединенные с электрооборудованием системы теплоснабжения и передающие им электроэнергию через блок управления, состоящий из блока коммутации,инвертора, выпрямителя, аккумуляторной батареи,распределительного устройства и микропроцессорного блока управления. Недостатков у известного устройства несколько не эффективно используются функциональные возможности и тепло низкопотенциальных источников, так как не предусмотрено охлаждение продукции и поддержание регулируемого микроклимата с утилизацией тепла охлаждаемых продуктов и вентилируемого воздуха, что в совокупности с теплом грунта и солнца существенно сгладит неравномерность поступления энергии от низкопотенциальных источников и увеличит количество поступающей от них тепловой энергии не эффективно работает контур холодоснабжения, который может охлаждать воздух только в летнее время, но не способен регулировать и поддерживать микроклимат круглогодично работа устройства сопровождается повышенными утечками тепла через стенки емкостного водонагревателя, так как приготовление горячей воды,для целей отопления и горячего водоснабжения, осуществляется непосредственно в емкостном водонагревателе,что требует поддержания температуры воды на постоянно высоком уровне солнечные коллекторы обладают низкой теплопроизводительностью, так как прямая передача тепла от них емкостному водонагревателю снижает к.п.д. из-за того, что температура воды в водонагревателе практически постоянно будет выше, чем температура теплоносителя нагретого солнечными коллекторами низкой теплопроизводительностью обладает тепловой насос, так как подключение конденсатора теплового насоса к пиковому нагревателю резко снижает его коэффициент преобразования(КПТН) из-за постоянно высокой температуры воды в пиковом нагревателе и последующего падения теплосъема с конденсатора теплового насоса большое количество циркуляционных насосов,установленных практически на каждом контуре, приводит к снижению надежности и дополнительным эксплуатационным затратам. Задачей, на решение которой направлено заявляемое изобретение, является увеличение функциональных возможностей,теплопроизводительности и надежности устройства. В результате использования предлагаемого изобретения создается эффективное устройство тепло- и холодоснабжения, обеспечивающая охлаждение и хранение скоропортящейся продукции,поддержание регулируемого микроклимата помещений с одновременной утилизацией их тепла, снижение потерь тепла через емкостной водонагреватель,повышение теплопроизводительности теплового насоса,солнечных коллекторов, повышение надежности,при снижении эксплуатационных затрат Вышеуказанный технический результат достигается тем,что в устройстве для интегрированного использования энергии возобновляемых источников, содержащее системы сбора и утилизации тепла низкопотенциальных источников, теплоснабжения, электроснабжения,где система сбора и утилизации тепла низкопотенциальных источников содержит испаритель теплового насоса, контур сбора тепла грунта с грунтовым теплообменником, контур сбора тепла солнечной энергии, содержащий солнечные коллекторы,циркуляционный насос,переключающий трехходовой клапан, контур кондиционирования помещения система отопления и горячего водоснабжения содержит конденсатор теплового насоса, емкостной водонагреватель оснащенный нижним и верхним теплообменниками,по которым циркулируют подогревающий и снимающий тепло теплоносители, нижними и верхним патрубками для подачи холодной и отвода нагретой воды пиковый нагреватель,обеспечивающий нагрев воды до технологического уровня контур отопления, состоящий из теплых полов, подающего и обратного трубопроводов,циркуляционного насоса контур горячего водоснабжения, состоящий из подвода для холодной воды,соединенный с нижним патрубком емкостного водонагревателя и отвод для нагретой воды, соединенный с его верхним патрубком система электроснабжения содержит фотоэлектрическую,ветроэлектрическую,микрогидроэлектростанции,соединенные с электрооборудованием систем сбора и утилизации тепла низкопотенциальных источников,теплоснабжения и передающие им электроэнергию через блок управления, состоящий из блока коммутации,инвертора,выпрямителя,аккумуляторной батареи,распределительного устройства и микропроцессорного блока управления, согласно изобретению, система сбора и утилизации тепла низкопотенциальных источников снабжена контурами охлаждения продукции,регулируемого микроклимата с утилизацией тепла вентилируемого воздуха, которые подключены к испарителю теплового насоса с возможностью подачи тепла извлеченного из охлаждаемых 3 продуктов, вентилируемого и охлаждаемого воздуха помещений испарителю теплового насоса,переключающий трехходовой клапаны установлены на обеих ветках контура сбора тепла солнечной энергии, где ко второму их выходу подключен контур сбора тепла грунта, с возможностью автоматического переключения первого контура от испарителя теплового насоса на грунтовый теплообменник для обеспечения восстановления теплового баланса окружающего грунта путем восполнения ранее извлеченного из него тепла за счет солнечной энергии, конденсатор теплового насоса подключен к нижнему теплообменнику емкостного водонагревателя для создания условий интенсивной передачи тепла производимого тепловым насосом наиболее холодному слою воды в емкостном водонагревателе, пиковый нагреватель установлен на подающем трубопроводе контура отопления, за емкостным водонагревателем, перед теплыми полами с возможностью поддержания температуры на требуемом технологическом уровне в автоматическом режиме, контур горячего водоснабжения снабжен собственным проточным водонагревателем, который установлен на отводе для нагретой воды с возможностью поддержания температуры на требуемом технологическом уровне в автоматическом режиме по сигналу датчика протока Для снижения потерь проточный водонагреватель установлен на отводе для забора нагретой воды в непосредственной близости от потребителя. Сущность изобретения поясняется фиг.1. Устройство для интегрированного использования энергии возобновляемых источников содержит три системы сбора и утилизации тепла низкопотенциальных источников , теплоснабжения, электроснабжения и управления(выделены штрих пунктирными линиями). Система сбора и утилизации тепла низкопотенциальных источниковсодержит соединенные с испарителем 1 теплового насоса контуры сбора тепла грунта 2, съема тепла с охлаждаемых продуктов 4,поглощения избыточного тепла из воздуха помещения 6, съема тепла из воздуха удаляемого из помещения 9 и поглощения тепла солнечной энергии 11. Контур сбора тепла грунта 2 включает грунтовый теплообменник 3, например, в виде уложенных в траншею или скважину труб, контур съема тепла с охлаждаемых продуктов включает теплообменник для съема тепла и насос 5 для перемешивания продукции, контур поглощения избыточного тепла из воздуха помещения содержит теплообменник 7 и вентилятор 8, осуществляющий подачу воздуха,контур съема тепла из воздуха удаляемого из помещения включает теплообменник 10,осуществляющий теплосъем, контур поглощения тепла солнечной энергии содержит солнечные коллекторы 12, подключенные одновременно через трехходовые клапаны 13 и 14 к контуру сбора тепла грунта 2, что позволяет переключить контур от испарителя 1 на грунтовый теплообменник 3. 4 Система снабжена циркуляционными насосами 15 и 16, где первый установлен на общей для всех контуров ветке, а второй в контуре 11, а также клапанами 1724 для автоматического подсоединения контуров 2, 4, 6, 9 и 11 к испарителю теплового насоса или отсоединения от него. Система теплоснабжениясодержит емкостной водонагреватель 25, выполняющий одновременно функцию буферной емкости для горячей воды, с установленным в его нижней (холодной) зоне нагревающим теплообменником 26, соединенным гидравлически с конденсатором 27 теплового насоса, контур отопления 28, включающий теплообменник 29, установленный в верхней зоне емкостного водонагревателя 25,пиковый нагреватель 30, обеспечивающий поддержание температуры теплых полов на требуемом технологическом уровне в автоматическом режиме,коллекторные распределительные трубы 31 с ответвлениями 32, к которым могут быть подключены теплые полы 33 или другие отопительные приборы,контур горячего водоснабжения,включающий трубопровод холодной воды 34, подведенный к нижней части емкостного водонагревателя 25, трубопровод для нагретой воды 35, присоединенный к его верхней части, проточный водонагреватель 36 для доведения температуры горячей воды до требуемой технологической величины. Система теплоснабжения снабжена циркуляционными насосами 37 и 38, клапаном 39 для автоматического сброса воды из емкостного водонагревателя. Система электроснабжения и управлениясодержит фотоэлектрическую станцию (ФЭС) 40,ветроэлектрическую станцию(ГЭС) 42,блок управления 43, состоящего из инвертора 44,выпрямителя 45, аккумуляторных батарей 46,микропроцессорного блока управления 47, блока коммутации 48 и распределительного устройства 49. Работа устройства осуществляется следующим образом. В исходном состоянии система электроснабжения и управления, по своему назначению, находится в рабочем состоянии,обеспечивая электричеством и другие бытовые нужды. В отключенном состоянии находятся тепловой насос, циркуляционные насосы 15, 16, 37,38,клапаны автоматического подключения устройств 17 24 и 39 (положение закрыто). При запуске системы в работу в автоматическом режиме микропроцессорный блок управления 47, ввиду того, что приоритетом является сохранность скоропортящихся продуктов, дает команду на включение в работу теплового насоса,циркуляционного насоса 37, клапанов 19, 20. При этом теплоноситель циркулирует по контуру 4,проходя поочередно через теплообменник для съема тепла с охлаждаемых продуктов, испаритель теплового насоса 1, открытые клапаны 19 и 20, в процессе которого снимает тепло с охлаждаемых продуктов и передает его испарителю 1. В свою очередь испаритель передает поглощенное тепло хладагенту, рабочей легкокипящей жидкости,например фреону,циркулирующему по внутреннему контуру теплового насоса (внутренняя работа теплового насоса будет описана ниже по тексту). При достижении температуры охлаждаемых продуктов до заданной величины по команде микропроцессорного блока управления 47 клапаны 19, 20 закрываются и открываются клапаны 21 и 22,которые включают в работу параллельные контуры 6 и 9. При этом, теплоноситель, циркулируя по контуру 6, проходя через теплообменник 7,осуществляет съем избыточного тепла из воздуха помещения и передачу его испарителю 1, а вентилятор 8 осуществляет постоянную подачу внутреннего воздуха помещения на теплообменник 7. То есть одновременно с утилизацией избыточного тепла из воздуха помещения идет кондиционирование воздуха внутри помещения и поддержание его параметров на заданном уровне. Такой же процесс происходит в параллельном контуре 9, где осуществляется теплосъем с воздуха,удаляемого из помещения при помощи теплообменника 10,установленного в вентиляционном канале, тепло которого также передается и поглощается испарителем теплового насоса. С восходом солнца идет прогрев теплоносителя внутри солнечного коллектора,срабатывает датчик температуры, установленный на выходе из солнечного коллектора, по сигналу которого микропроцессор закрывает клапаны 21, 22,открывает клапаны 23, 24. При этом, теплоноситель начинает циркулировать по контуру 11, забирает тепло из солнечных коллекторов передает его также испарителю 1 теплового насоса. При отсутствии солнечного излучения, по сигналу датчиков,микропроцессор, открывая клапаны 17 и 18,одновременно закрывая клапаны 23 и 24, включает в работу контур утилизации тепла грунта 2. Теплоноситель, циркулируя по контуру, проходя через теплообменник 3 и обладая более низкой температурой, поглощает тепло из слоя грунта окружающего его. Процесс продолжается до снижения температуры грунта до заданной величины. После этого, микропроцессор по команде датчиков установленных в контурах, подключает очередной готовый к работе контур и, таким образом,процесс съема тепла с низкопотенциальных источников продолжается непрерывно. Как было оговорено выше, тепло,которое поочередно поступает в испаритель теплового насоса из низкопотенциальных источников, подвергается термотрансформации путем передачи его хладагенту, циркулирующему в контуре хладагента теплового насоса. При этом хладагент закипает, испаряется, пары хладагента сжимаются в компрессоре теплового насоса (на привод которого затрачивается электроэнергия),температура хладагента повышается и его теплота передается, циркулирующей при помощи насоса 37 через конденсатор теплового насоса 27 и теплообменник 26,воде в емкостном водонагревателе 25. В результате вода нагревается до некоторой температуры,определяемой условиями экономичной работы теплового насоса(рекомендуемый максимум составляет 5055 С). Нагретая вода,под 13 действием сил термогравитации, накапливается в верхней зоне емкостного водонагревателя 25, откуда при помощи теплообменника 29 и циркуляционного насоса 38 подается в контур отопления 28, далее через пиковый нагреватель 30,коллекторные распределительные трубы 31 в теплые полы 33. При необходимости, к ответвлению 32, по параллельным веткам, могут подключаться другие отопительные приборы. Пиковый нагреватель 30 подключается к работе микропроцессором по команде от датчиков в периоды недостаточности тепловой энергии поступающей от конденсатора теплового насоса 27. Горячее водоснабжение осуществляется путем забора нагретой воды из емкостного водонагревателя 25 через трубопровод для нагретой воды 35, проточный водонагреватель 36, который включается автоматически по сигналу датчика протока по команде микропроцессора, доводя температуру горячей воды до требуемой технологической величины. Вода в емкостном водонагревателе находится постоянно под давлением системы водоснабжения через трубопровод холодной воды 34. Соответственно,при заборе порции горячей воды в нижнюю зону емкостного водонагревателя поступает такое же количество холодной воды, которая начинает нагреваться от теплообменника 26. Расположение теплообменника 26 в нижней холодной зоне емкостного водонагревателя позволяет осуществлять интенсивный теплосъем с него и конденсатора теплового насоса 27. Такое условие обеспечивает оптимальный режим работы теплового насоса и поддержание высокого значения его коэффициента преобразования (КПТН). В летнее время, в период избытка солнечной энергии, трехходовые клапаны 13 и 14, по сигналу датчиков и команде микропроцессора, переключают контур солнечных коллекторов 11 на контур грунтовых теплообменников 2. В результате чего,при помощи циркуляционного насоса 16,обеспечивается подача поглощенной солнечными коллекторами 12 энергии грунтовому теплообменнику 3 и окружающему его слою грунта. Таким образом, происходит восполнение тепла грунта, которое было забрано из него в зимнее время и восстановление его естественного теплового баланса. Электроснабжение всего электрооборудования систем сбора и утилизации тепла низкопотенциальных источников, теплоснабжения осуществляется от блока управления 43. Электроэнергия вырабатывается фотоэлектрической станцией 40,ветроэлектростанцией 41 и микрогидроэлектростанцией 42, где, в зависимости от интенсивности и повторяемости, электростанции могут работать все три вместе, так и каждая в отдельности, подается в блок управления 43. Электроэнергия постоянного тока от фотоэлектрической станции 40 и ветроэлектростанции 41 подается в блок 5 коммутации 48, который связан с аккумуляторными батареями 46 для создания необходимого запаса электроэнергии в периоды, когда выработка электроэнергии превышает ее потребление. Электроэнергия переменного тока от микрогидроэлектростанции 42 подается в блок коммутации 48 через выпрямитель 45. От блока коммутации 48 электроэнергия передается потребителю через инвертор 44 и распределительное устройство 49. Управление работой фотоэлектрической станцией,ветроэлектростанцией,микрогидроэлектростанцией,коммутацией электрических цепей, процессами преобразования и распределения электроэнергии, а также работой всего оборудования систем сбора и утилизации тепла низкопотенциальных источников,теплоснабжения осуществляется с помощью микропроцессорного блока управления 47. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для интегрированного использования энергии возобновляемых источников, содержащее системы сбора и утилизации тепла низкопотенциальных источников,теплоснабжения, электроснабжения, где система сбора и утилизации тепла низкопотенциальных источников содержит испаритель теплового насоса,контур сбора тепла грунта с грунтовым теплообменником, контур сбора тепла солнечной энергии, содержащий солнечные коллекторы,циркуляционный насос,переключающий трехходовой клапан, контур кондиционирования помещения система отопления и горячего водоснабжения содержит конденсатор теплового насоса, емкостной водонагреватель оснащенный нижним и верхним теплообменниками, по которым циркулируют подогревающий и снимающий тепло теплоносители, нижними и верхним патрубками для подачи холодной и отвода нагретой воды пиковый нагреватель, обеспечивающий нагрев воды до технологического уровня контур отопления,состоящий из теплых полов, подающего и обратного трубопроводов, циркуляционного насоса контур горячего водоснабжения, состоящий из подвода для холодной воды, соединенный с нижним патрубком емкостного водонагревателя и отвод для нагретой воды, соединенный с его верхним патрубком система электроснабжения содержит фотоэлектрическую,ветроэлектрическую,микрогидроэлектростанции,соединенные с электрооборудованием систем сбора и утилизации тепла низкопотенциальных источников,теплоснабжения и передающие им электроэнергию через блок управления, состоящий из блока коммутации,инвертора,выпрямителя,аккумуляторной батареи,распределительного устройства и микропроцессорного блока управления, отличающееся тем, что система сбора и утилизации тепла низкопотенциальных источников снабжена контурами охлаждения продукции,регулируемого микроклимата с утилизацией тепла вентилируемого воздуха,которые подключены к испарителю теплового насоса с возможностью подачи тепла извлеченного из охлаждаемых продуктов, вентилируемого и охлаждаемого воздуха помещений испарителю теплового насоса, переключающий трехходовой клапаны установлены обеих ветках контура сбора тепла солнечной энергии, где ко второму их выходу подключен контур сбора тепла грунта, с возможностью автоматического переключения первого контура от испарителя теплового насоса на грунтовый теплообменник для обеспечения восстановления теплового баланса окружающего грунта путем восполнения ранее извлеченного из него тепла за счет солнечной энергии, конденсатор теплового насоса подключен к нижнему теплообменнику емкостного водонагревателя для создания условий интенсивной передачи теплапроизводимого тепловым насосом наиболее холодному слою воды в емкостном водонагревателе,пиковый нагреватель установлен на подающем трубопроводе контура отопления, за емкостным водонагревателем, перед теплыми полами с возможностью поддержания температуры на требуемом технологическом уровне в автоматическом режиме,контур горячего водоснабжения снабжен собственным проточным водонагревателем, который установлен на отводе для нагретой воды с возможностью поддержания температуры на требуемом технологическом уровне в автоматическом режиме по сигналу датчика протока 2. Устройство по п.1, отличающееся тем, что проточным водонагреватель установлен на отводе для забора нагретой воды в непосредственной близости от потребителя.
