Кольцевой преобразователь частоты

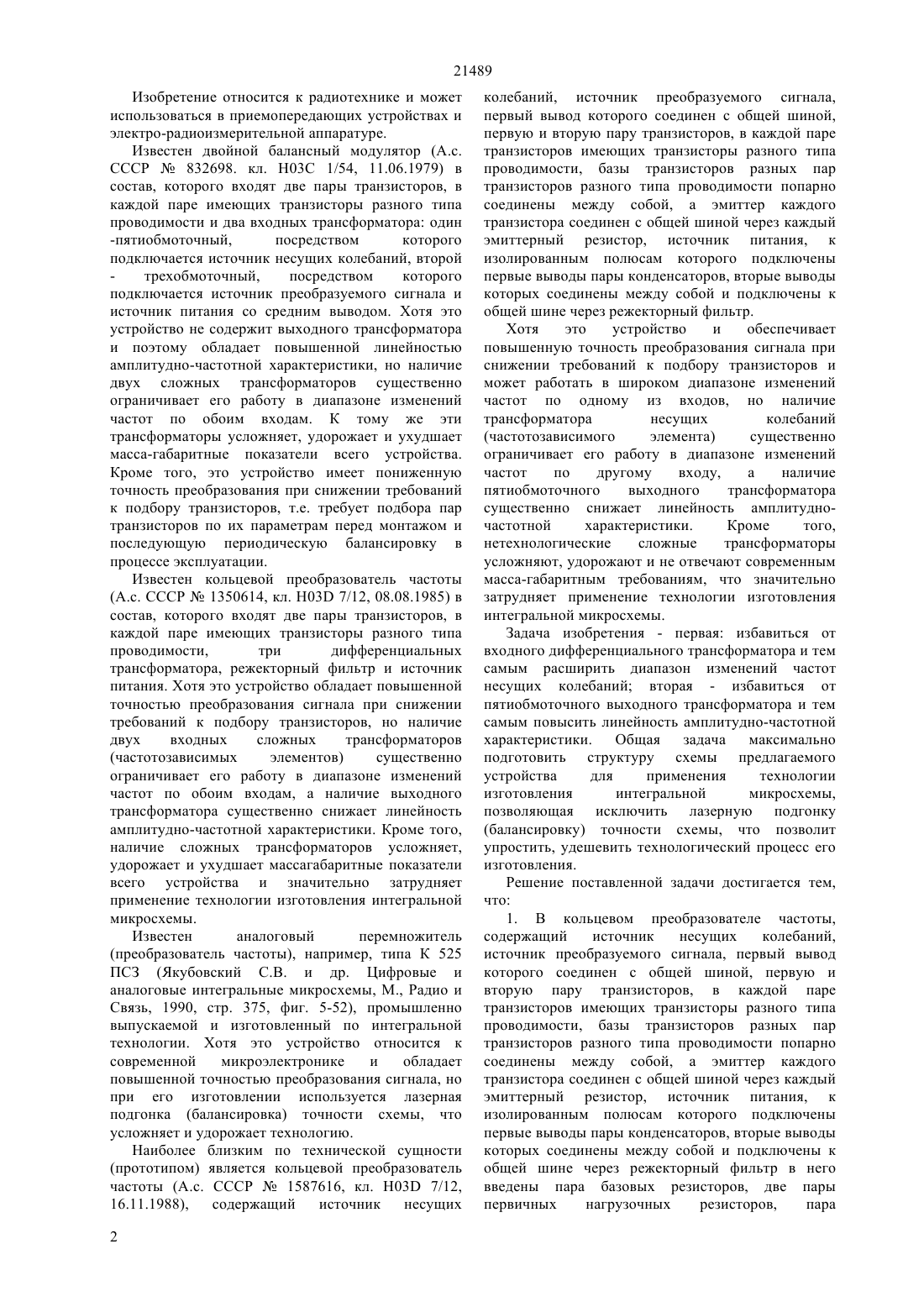

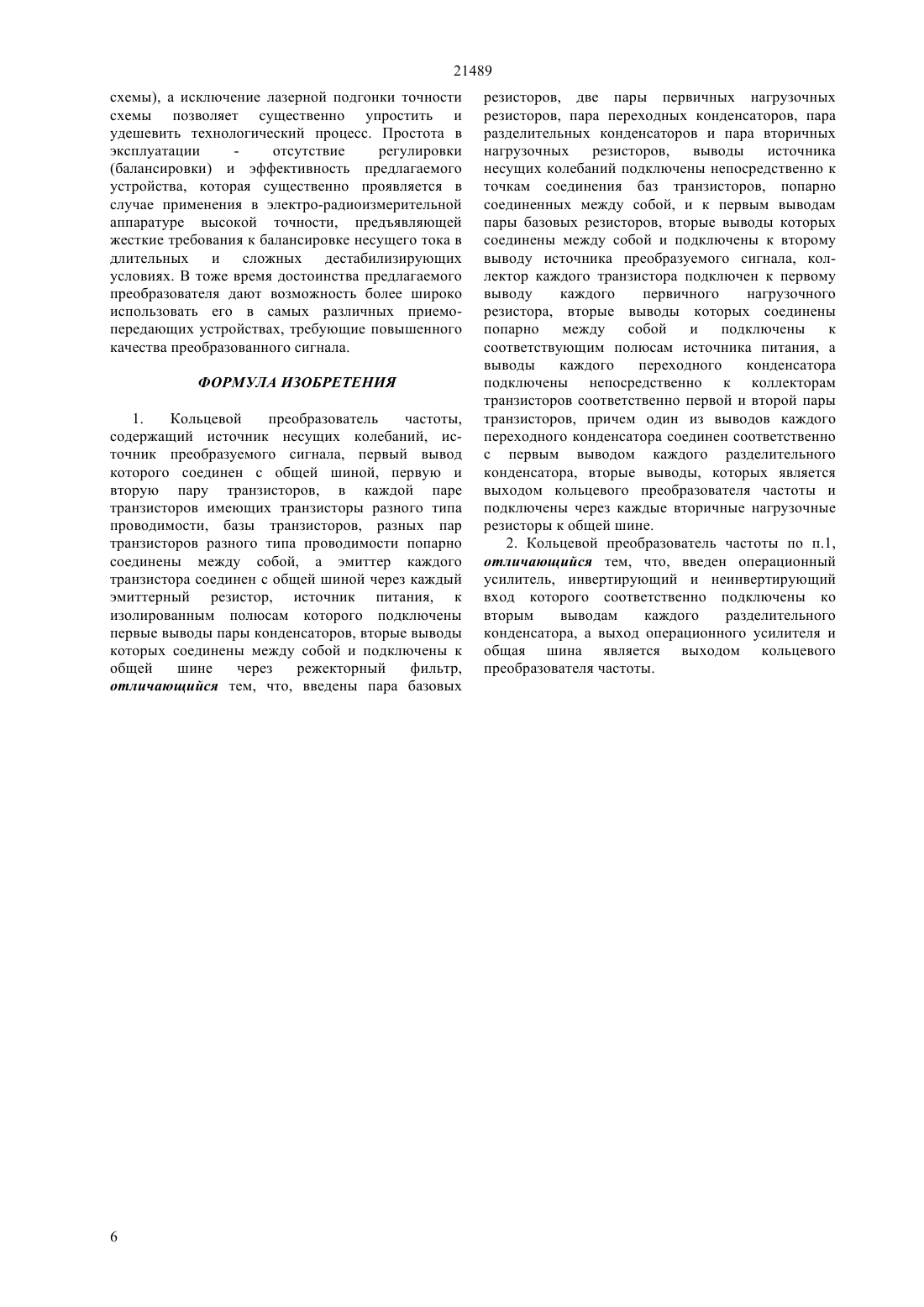

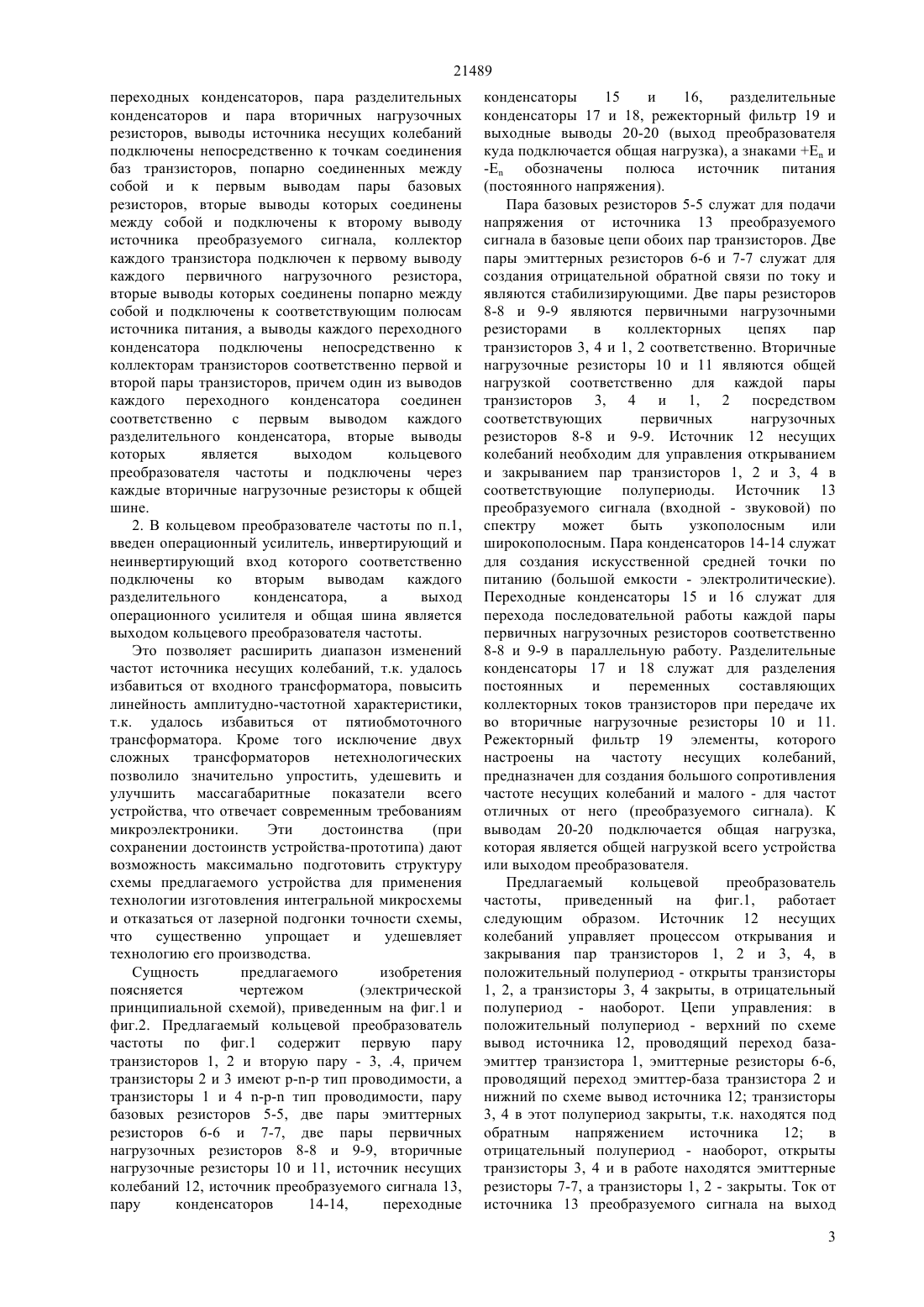

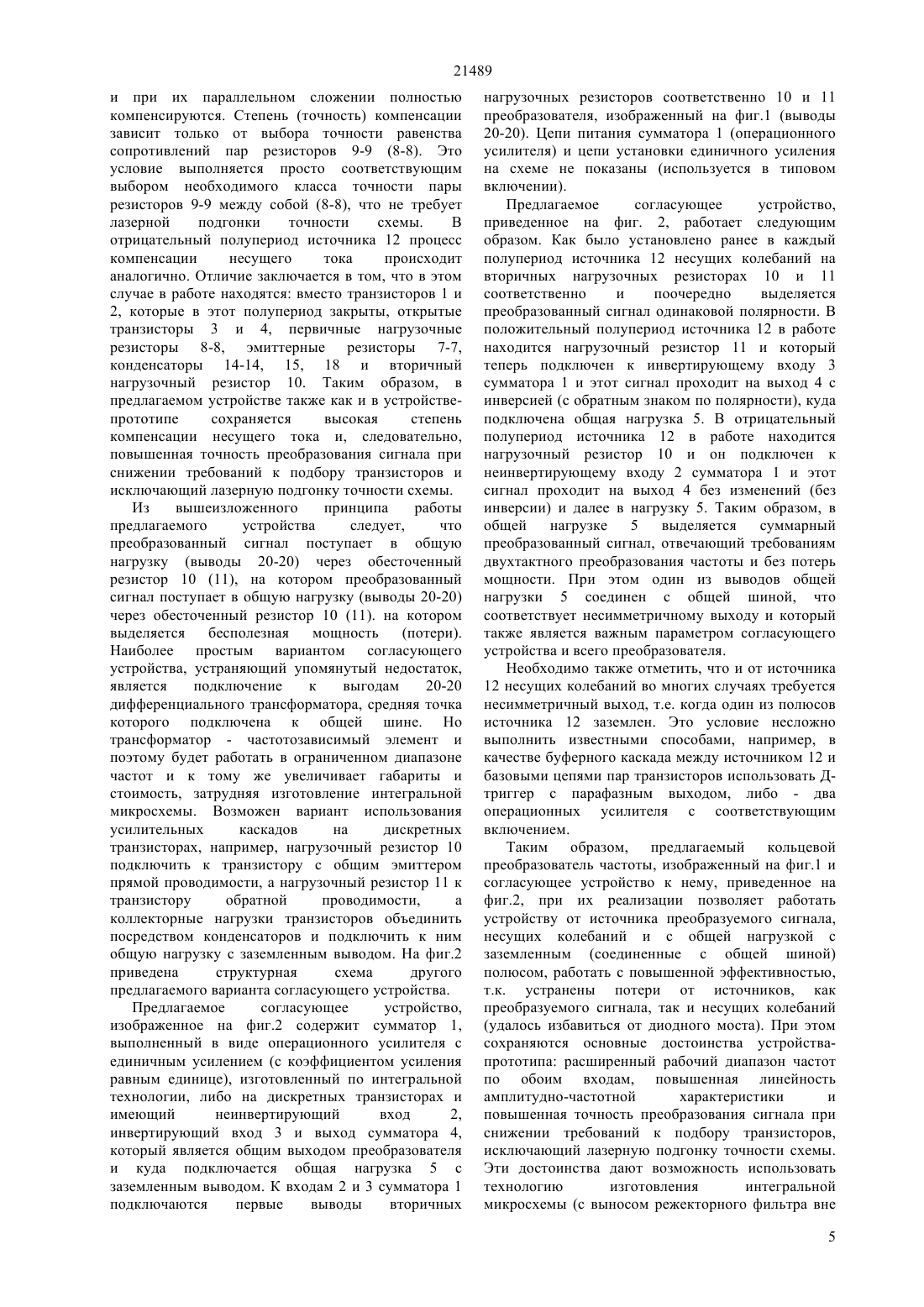

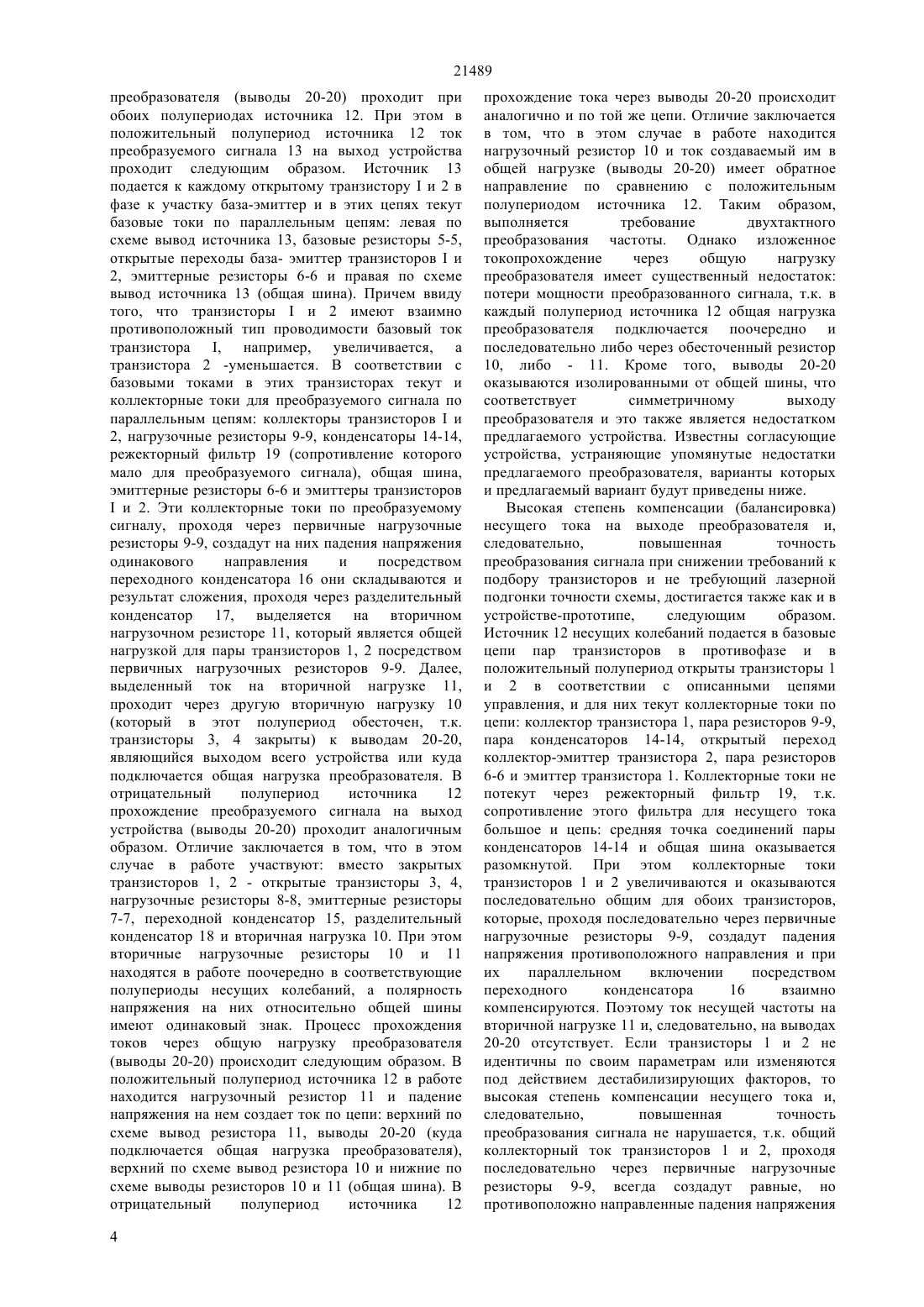

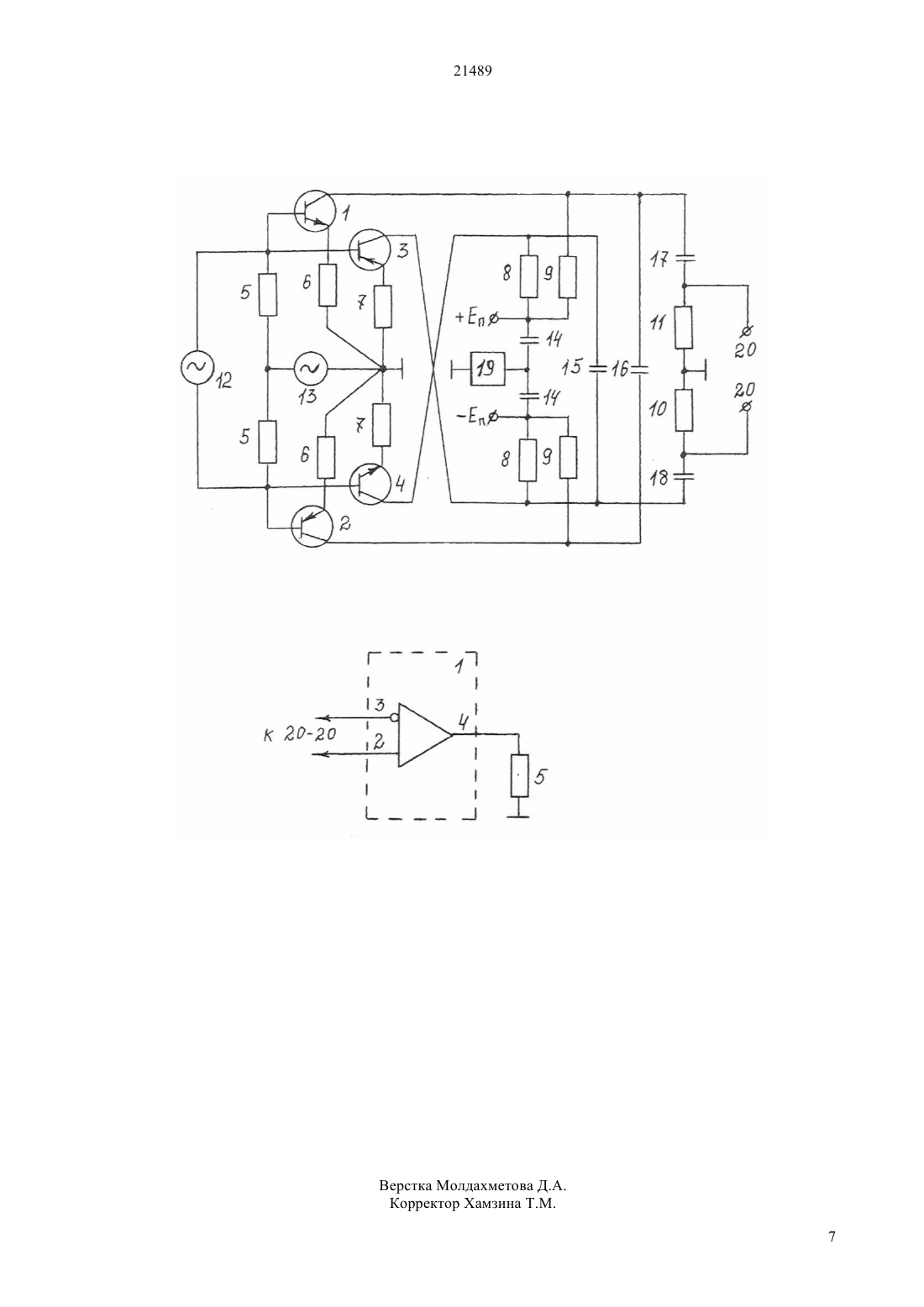

(51) 03 7/12 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ тики. При этом сохраняется повышенная точность преобразования сигнала при снижении требований к подбору транзисторов и поэтому не требует лазерной подгонки (балансировки) точности схемы,что существенно упрощает и удешевляет применение технологии изготовления интегральной микросхемы. Эти достоинства дают возможность конкурировать ему с промышленно выпускаемой,например, микросхемой К 525 ПСЗ. Простота в эксплуатации - отсутствие регулировки(балансировки) несущего тока. Эффективность предлагаемого устройства существенно проявляется при использовании в электро-радиоизмерительной аппаратуре высокой точности, предъявляющей жесткие требования к балансировке несущего тока в длительных и сложных дестабилизирующих условиях. В то же время достоинства предлагаемого преобразователя дают возможность широко его использовать в различных приемо-передающих устройствах,требующие повышенного качества преобразованного сигнала.(57) Изобретение относится к радиотехнике и может использоваться в электрорадиоизмерительной аппаратуре и приемопередающих устройствах. Предлагаемое техническое решение задачи относится к безтрансформаторным активным преобразователям частоты, выполняемых на четырех транзисторах разного типа проводимости. Сущность предлагаемого решения заключается в том, что, в отличие от известных, в своем составе не содержит многообмоточных трансформаторов и поэтому обладает расширенным диапазоном изменений частот по обоим входам и повышенной линейностью амплитудно-частотной характерис 21489 Изобретение относится к радиотехнике и может использоваться в приемопередающих устройствах и электро-радиоизмерительной аппаратуре. Известен двойной балансный модулятор (А.с. СССР 832698. кл. Н 03 С 1/54, 11.06.1979) в состав, которого входят две пары транзисторов, в каждой паре имеющих транзисторы разного типа проводимости и два входных трансформатора один-пятиобмоточный,посредством которого подключается источник несущих колебаний, второй трехобмоточный,посредством которого подключается источник преобразуемого сигнала и источник питания со средним выводом. Хотя это устройство не содержит выходного трансформатора и поэтому обладает повышенной линейностью амплитудно-частотной характеристики, но наличие двух сложных трансформаторов существенно ограничивает его работу в диапазоне изменений частот по обоим входам. К тому же эти трансформаторы усложняет, удорожает и ухудшает масса-габаритные показатели всего устройства. Кроме того, это устройство имеет пониженную точность преобразования при снижении требований к подбору транзисторов, т.е. требует подбора пар транзисторов по их параметрам перед монтажом и последующую периодическую балансировку в процессе эксплуатации. Известен кольцевой преобразователь частоты(А.с. СССР 1350614, кл. 03 7/12, 08.08.1985) в состав, которого входят две пары транзисторов, в каждой паре имеющих транзисторы разного типа проводимости,три дифференциальных трансформатора, режекторный фильтр и источник питания. Хотя это устройство обладает повышенной точностью преобразования сигнала при снижении требований к подбору транзисторов, но наличие двух входных сложных трансформаторов(частотозависимых элементов) существенно ограничивает его работу в диапазоне изменений частот по обоим входам, а наличие выходного трансформатора существенно снижает линейность амплитудно-частотной характеристики. Кроме того,наличие сложных трансформаторов усложняет,удорожает и ухудшает массагабаритные показатели всего устройства и значительно затрудняет применение технологии изготовления интегральной микросхемы. Известен аналоговый перемножитель(преобразователь частоты), например, типа К 525 ПСЗ (Якубовский С.В. и др. Цифровые и аналоговые интегральные микросхемы, М., Радио и Связь, 1990, стр. 375, фиг. 5-52), промышленно выпускаемой и изготовленный по интегральной технологии. Хотя это устройство относится к современной микроэлектронике и обладает повышенной точностью преобразования сигнала, но при его изготовлении используется лазерная подгонка (балансировка) точности схемы, что усложняет и удорожает технологию. Наиболее близким по технической сущности(прототипом) является кольцевой преобразователь частоты (А.с. СССР 1587616, кл. 03 7/12,16.11.1988),содержащий источник несущих 2 колебаний, источник преобразуемого сигнала,первый вывод которого соединен с общей шиной,первую и вторую пару транзисторов, в каждой паре транзисторов имеющих транзисторы разного типа проводимости, базы транзисторов разных пар транзисторов разного типа проводимости попарно соединены между собой, а эмиттер каждого транзистора соединен с общей шиной через каждый эмиттерный резистор, источник питания, к изолированным полюсам которого подключены первые выводы пары конденсаторов, вторые выводы которых соединены между собой и подключены к общей шине через режекторный фильтр. Хотя это устройство и обеспечивает повышенную точность преобразования сигнала при снижении требований к подбору транзисторов и может работать в широком диапазоне изменений частот по одному из входов, но наличие трансформатора несущих колебаний(частотозависимого элемента) существенно ограничивает его работу в диапазоне изменений частот по другому входу,а наличие пятиобмоточного выходного трансформатора существенно снижает линейность амплитудночастотной характеристики. Кроме того,нетехнологические сложные трансформаторы усложняют, удорожают и не отвечают современным масса-габаритным требованиям, что значительно затрудняет применение технологии изготовления интегральной микросхемы. Задача изобретения - первая избавиться от входного дифференциального трансформатора и тем самым расширить диапазон изменений частот несущих колебаний вторая - избавиться от пятиобмоточного выходного трансформатора и тем самым повысить линейность амплитудно-частотной характеристики. Общая задача максимально подготовить структуру схемы предлагаемого устройства для применения технологии изготовления интегральной микросхемы,позволяющая исключить лазерную подгонку(балансировку) точности схемы, что позволит упростить, удешевить технологический процесс его изготовления. Решение поставленной задачи достигается тем,что 1. В кольцевом преобразователе частоты,содержащий источник несущих колебаний,источник преобразуемого сигнала, первый вывод которого соединен с общей шиной, первую и вторую пару транзисторов, в каждой паре транзисторов имеющих транзисторы разного типа проводимости, базы транзисторов разных пар транзисторов разного типа проводимости попарно соединены между собой, а эмиттер каждого транзистора соединен с общей шиной через каждый эмиттерный резистор, источник питания, к изолированным полюсам которого подключены первые выводы пары конденсаторов, вторые выводы которых соединены между собой и подключены к общей шине через режекторный фильтр в него введены пара базовых резисторов, две пары первичных нагрузочных резисторов,пара 21489 переходных конденсаторов, пара разделительных конденсаторов и пара вторичных нагрузочных резисторов, выводы источника несущих колебаний подключены непосредственно к точкам соединения баз транзисторов, попарно соединенных между собой и к первым выводам пары базовых резисторов, вторые выводы которых соединены между собой и подключены к второму выводу источника преобразуемого сигнала, коллектор каждого транзистора подключен к первому выводу каждого первичного нагрузочного резистора,вторые выводы которых соединены попарно между собой и подключены к соответствующим полюсам источника питания, а выводы каждого переходного конденсатора подключены непосредственно к коллекторам транзисторов соответственно первой и второй пары транзисторов, причем один из выводов каждого переходного конденсатора соединен соответственно с первым выводом каждого разделительного конденсатора, вторые выводы которых является выходом кольцевого преобразователя частоты и подключены через каждые вторичные нагрузочные резисторы к общей шине. 2. В кольцевом преобразователе частоты по п.1,введен операционный усилитель, инвертирующий и неинвертирующий вход которого соответственно подключены ко вторым выводам каждого разделительного конденсатора,а выход операционного усилителя и общая шина является выходом кольцевого преобразователя частоты. Это позволяет расширить диапазон изменений частот источника несущих колебаний, т.к. удалось избавиться от входного трансформатора, повысить линейность амплитудно-частотной характеристики,т.к. удалось избавиться от пятиобмоточного трансформатора. Кроме того исключение двух сложных трансформаторов нетехнологических позволило значительно упростить, удешевить и улучшить массагабаритные показатели всего устройства, что отвечает современным требованиям микроэлектроники. Эти достоинства(при сохранении достоинств устройства-прототипа) дают возможность максимально подготовить структуру схемы предлагаемого устройства для применения технологии изготовления интегральной микросхемы и отказаться от лазерной подгонки точности схемы,что существенно упрощает и удешевляет технологию его производства. Сущность предлагаемого изобретения поясняется чертежом(электрической принципиальной схемой), приведенным на фиг.1 и фиг.2. Предлагаемый кольцевой преобразователь частоты по фиг.1 содержит первую пару транзисторов 1, 2 и вторую пару - 3, .4, причем транзисторы 2 и 3 имеют р тип проводимости, а транзисторы 1 и 4 тип проводимости, пару базовых резисторов 5-5, две пары эмиттерных резисторов 6-6 и 7-7, две пары первичных нагрузочных резисторов 8-8 и 9-9, вторичные нагрузочные резисторы 10 и 11, источник несущих колебаний 12, источник преобразуемого сигнала 13,пару конденсаторов 14-14,переходные конденсаторы 15 и 16,разделительные конденсаторы 17 и 18, режекторный фильтр 19 и выходные выводы 20-20 (выход преобразователя куда подключается общая нагрузка), а знаками Е и-Е обозначены полюса источник питания(постоянного напряжения). Пара базовых резисторов 5-5 служат для подачи напряжения от источника 13 преобразуемого сигнала в базовые цепи обоих пар транзисторов. Две пары эмиттерных резисторов 6-6 и 7-7 служат для создания отрицательной обратной связи по току и являются стабилизирующими. Две пары резисторов 8-8 и 9-9 являются первичными нагрузочными резисторами в коллекторных цепях пар транзисторов 3, 4 и 1, 2 соответственно. Вторичные нагрузочные резисторы 10 и 11 являются общей нагрузкой соответственно для каждой пары транзисторов 3, 4 и 1, 2 посредством соответствующих первичных нагрузочных резисторов 8-8 и 9-9. Источник 12 несущих колебаний необходим для управления открыванием и закрыванием пар транзисторов 1, 2 и 3, 4 в соответствующие полупериоды. Источник 13 преобразуемого сигнала (входной - звуковой) по спектру может быть узкополосным или широкополосным. Пара конденсаторов 14-14 служат для создания искусственной средней точки по питанию (большой емкости - электролитические). Переходные конденсаторы 15 и 16 служат для перехода последовательной работы каждой пары первичных нагрузочных резисторов соответственно 8-8 и 9-9 в параллельную работу. Разделительные конденсаторы 17 и 18 служат для разделения постоянных и переменных составляющих коллекторных токов транзисторов при передаче их во вторичные нагрузочные резисторы 10 и 11. Режекторный фильтр 19 элементы, которого настроены на частоту несущих колебаний,предназначен для создания большого сопротивления частоте несущих колебаний и малого - для частот отличных от него (преобразуемого сигнала). К выводам 20-20 подключается общая нагрузка,которая является общей нагрузкой всего устройства или выходом преобразователя. Предлагаемый кольцевой преобразователь частоты, приведенный на фиг.1, работает следующим образом. Источник 12 несущих колебаний управляет процессом открывания и закрывания пар транзисторов 1, 2 и 3, 4, в положительный полупериод - открыты транзисторы 1, 2, а транзисторы 3, 4 закрыты, в отрицательный полупериод - наоборот. Цепи управления в положительный полупериод - верхний по схеме вывод источника 12, проводящий переход базаэмиттер транзистора 1, эмиттерные резисторы 6-6,проводящий переход эмиттер-база транзистора 2 и нижний по схеме вывод источника 12 транзисторы 3, 4 в этот полупериод закрыты, т.к. находятся под обратным напряжением источника 12 в отрицательный полупериод - наоборот, открыты транзисторы 3, 4 и в работе находятся эмиттерные резисторы 7-7, а транзисторы 1, 2 - закрыты. Ток от источника 13 преобразуемого сигнала на выход 3 21489 преобразователя (выводы 20-20) проходит при обоих полупериодах источника 12. При этом в положительный полупериод источника 12 ток преобразуемого сигнала 13 на выход устройства проходит следующим образом. Источник 13 подается к каждому открытому транзисторуи 2 в фазе к участку база-эмиттер и в этих цепях текут базовые токи по параллельным цепям левая по схеме вывод источника 13, базовые резисторы 5-5,открытые переходы база- эмиттер транзисторови 2, эмиттерные резисторы 6-6 и правая по схеме вывод источника 13 (общая шина). Причем ввиду того, что транзисторыи 2 имеют взаимно противоположный тип проводимости базовый ток транзистора , например, увеличивается, а транзистора 2 -уменьшается. В соответствии с базовыми токами в этих транзисторах текут и коллекторные токи для преобразуемого сигнала по параллельным цепям коллекторы транзисторови 2, нагрузочные резисторы 9-9, конденсаторы 14-14,режекторный фильтр 19 (сопротивление которого мало для преобразуемого сигнала), общая шина,эмиттерные резисторы 6-6 и эмиттеры транзисторови 2. Эти коллекторные токи по преобразуемому сигналу, проходя через первичные нагрузочные резисторы 9-9, создадут на них падения напряжения одинакового направления и посредством переходного конденсатора 16 они складываются и результат сложения, проходя через разделительный конденсатор 17, выделяется на вторичном нагрузочном резисторе 11, который является общей нагрузкой для пары транзисторов 1, 2 посредством первичных нагрузочных резисторов 9-9. Далее,выделенный ток на вторичной нагрузке 11,проходит через другую вторичную нагрузку 10(который в этот полупериод обесточен, т.к. транзисторы 3, 4 закрыты) к выводам 20-20,являющийся выходом всего устройства или куда подключается общая нагрузка преобразователя. В отрицательный полупериод источника 12 прохождение преобразуемого сигнала на выход устройства (выводы 20-20) проходит аналогичным образом. Отличие заключается в том, что в этом случае в работе участвуют вместо закрытых транзисторов 1, 2 - открытые транзисторы 3, 4,нагрузочные резисторы 8-8, эмиттерные резисторы 7-7, переходной конденсатор 15, разделительный конденсатор 18 и вторичная нагрузка 10. При этом вторичные нагрузочные резисторы 10 и 11 находятся в работе поочередно в соответствующие полупериоды несущих колебаний, а полярность напряжения на них относительно общей шины имеют одинаковый знак. Процесс прохождения токов через общую нагрузку преобразователя(выводы 20-20) происходит следующим образом. В положительный полупериод источника 12 в работе находится нагрузочный резистор 11 и падение напряжения на нем создает ток по цепи верхний по схеме вывод резистора 11, выводы 20-20 (куда подключается общая нагрузка преобразователя),верхний по схеме вывод резистора 10 и нижние по схеме выводы резисторов 10 и 11 (общая шина). В отрицательный полупериод источника 12 4 прохождение тока через выводы 20-20 происходит аналогично и по той же цепи. Отличие заключается в том, что в этом случае в работе находится нагрузочный резистор 10 и ток создаваемый им в общей нагрузке (выводы 20-20) имеет обратное направление по сравнению с положительным полупериодом источника 12. Таким образом,выполняется требование двухтактного преобразования частоты. Однако изложенное токопрохождение через общую нагрузку преобразователя имеет существенный недостаток потери мощности преобразованного сигнала, т.к. в каждый полупериод источника 12 общая нагрузка преобразователя подключается поочередно и последовательно либо через обесточенный резистор 10, либо - 11. Кроме того, выводы 20-20 оказываются изолированными от общей шины, что соответствует симметричному выходу преобразователя и это также является недостатком предлагаемого устройства. Известны согласующие устройства, устраняющие упомянутые недостатки предлагаемого преобразователя, варианты которых и предлагаемый вариант будут приведены ниже. Высокая степень компенсации (балансировка) несущего тока на выходе преобразователя и,следовательно,повышенная точность преобразования сигнала при снижении требований к подбору транзисторов и не требующий лазерной подгонки точности схемы, достигается также как и в устройстве-прототипе,следующим образом. Источник 12 несущих колебаний подается в базовые цепи пар транзисторов в противофазе и в положительный полупериод открыты транзисторы 1 и 2 в соответствии с описанными цепями управления, и для них текут коллекторные токи по цепи коллектор транзистора 1, пара резисторов 9-9,пара конденсаторов 14-14, открытый переход коллектор-эмиттер транзистора 2, пара резисторов 6-6 и эмиттер транзистора 1. Коллекторные токи не потекут через режекторный фильтр 19, т.к. сопротивление этого фильтра для несущего тока большое и цепь средняя точка соединений пары конденсаторов 14-14 и общая шина оказывается разомкнутой. При этом коллекторные токи транзисторов 1 и 2 увеличиваются и оказываются последовательно общим для обоих транзисторов,которые, проходя последовательно через первичные нагрузочные резисторы 9-9, создадут падения напряжения противоположного направления и при их параллельном включении посредством переходного конденсатора 16 взаимно компенсируются. Поэтому ток несущей частоты на вторичной нагрузке 11 и, следовательно, на выводах 20-20 отсутствует. Если транзисторы 1 и 2 не идентичны по своим параметрам или изменяются под действием дестабилизирующих факторов, то высокая степень компенсации несущего тока и,следовательно,повышенная точность преобразования сигнала не нарушается, т.к. общий коллекторный ток транзисторов 1 и 2, проходя последовательно через первичные нагрузочные резисторы 9-9, всегда создадут равные, но противоположно направленные падения напряжения 21489 и при их параллельном сложении полностью компенсируются. Степень (точность) компенсации зависит только от выбора точности равенства сопротивлений пар резисторов 9-9 (8-8). Это условие выполняется просто соответствующим выбором необходимого класса точности пары резисторов 9-9 между собой (8-8), что не требует лазерной подгонки точности схемы. В отрицательный полупериод источника 12 процесс компенсации несущего тока происходит аналогично. Отличие заключается в том, что в этом случае в работе находятся вместо транзисторов 1 и 2, которые в этот полупериод закрыты, открытые транзисторы 3 и 4, первичные нагрузочные резисторы 8-8, эмиттерные резисторы 7-7,конденсаторы 14-14, 15, 18 и вторичный нагрузочный резистор 10. Таким образом, в предлагаемом устройстве также как и в устройствепрототипе сохраняется высокая степень компенсации несущего тока и, следовательно,повышенная точность преобразования сигнала при снижении требований к подбору транзисторов и исключающий лазерную подгонку точности схемы. Из вышеизложенного принципа работы предлагаемого устройства следует,что преобразованный сигнал поступает в общую нагрузку (выводы 20-20) через обесточенный резистор 10 (11), на котором преобразованный сигнал поступает в общую нагрузку (выводы 20-20) через обесточенный резистор 10(11). на котором выделяется бесполезная мощность (потери). Наиболее простым вариантом согласующего устройства, устраняющий упомянутый недостаток,является подключение к выгодам 20-20 дифференциального трансформатора, средняя точка которого подключена к общей шине. Но трансформатор - частотозависимый элемент и поэтому будет работать в ограниченном диапазоне частот и к тому же увеличивает габариты и стоимость, затрудняя изготовление интегральной микросхемы. Возможен вариант использования усилительных каскадов на дискретных транзисторах, например, нагрузочный резистор 10 подключить к транзистору с общим эмиттером прямой проводимости, а нагрузочный резистор 11 к транзистору обратной проводимости,а коллекторные нагрузки транзисторов объединить посредством конденсаторов и подключить к ним общую нагрузку с заземленным выводом. На фиг.2 приведена структурная схема другого предлагаемого варианта согласующего устройства. Предлагаемое согласующее устройство,изображенное на фиг.2 содержит сумматор 1,выполненный в виде операционного усилителя с единичным усилением (с коэффициентом усиления равным единице), изготовленный по интегральной технологии, либо на дискретных транзисторах и имеющий неинвертирующий вход 2,инвертирующий вход 3 и выход сумматора 4,который является общим выходом преобразователя и куда подключается общая нагрузка 5 с заземленным выводом. К входам 2 и 3 сумматора 1 подключаются первые выводы вторичных нагрузочных резисторов соответственно 10 и 11 преобразователя, изображенный на фиг.1 (выводы 20-20). Цепи питания сумматора 1 (операционного усилителя) и цепи установки единичного усиления на схеме не показаны (используется в типовом включении). Предлагаемое согласующее устройство,приведенное на фиг. 2, работает следующим образом. Как было установлено ранее в каждый полупериод источника 12 несущих колебаний на вторичных нагрузочных резисторах 10 и 11 соответственно и поочередно выделяется преобразованный сигнал одинаковой полярности. В положительный полупериод источника 12 в работе находится нагрузочный резистор 11 и который теперь подключен к инвертирующему входу 3 сумматора 1 и этот сигнал проходит на выход 4 с инверсией (с обратным знаком по полярности), куда подключена общая нагрузка 5. В отрицательный полупериод источника 12 в работе находится нагрузочный резистор 10 и он подключен к неинвертирующему входу 2 сумматора 1 и этот сигнал проходит на выход 4 без изменений (без инверсии) и далее в нагрузку 5. Таким образом, в общей нагрузке 5 выделяется суммарный преобразованный сигнал, отвечающий требованиям двухтактного преобразования частоты и без потерь мощности. При этом один из выводов общей нагрузки 5 соединен с общей шиной, что соответствует несимметричному выходу и который также является важным параметром согласующего устройства и всего преобразователя. Необходимо также отметить, что и от источника 12 несущих колебаний во многих случаях требуется несимметричный выход, т.е. когда один из полюсов источника 12 заземлен. Это условие несложно выполнить известными способами, например, в качестве буферного каскада между источником 12 и базовыми цепями пар транзисторов использовать Дтриггер с парафазным выходом, либо - два операционных усилителя с соответствующим включением. Таким образом, предлагаемый кольцевой преобразователь частоты, изображенный на фиг.1 и согласующее устройство к нему, приведенное на фиг.2, при их реализации позволяет работать устройству от источника преобразуемого сигнала,несущих колебаний и с общей нагрузкой с заземленным (соединенные с общей шиной) полюсом, работать с повышенной эффективностью,т.к. устранены потери от источников, как преобразуемого сигнала, так и несущих колебаний(удалось избавиться от диодного моста). При этом сохраняются основные достоинства устройствапрототипа расширенный рабочий диапазон частот по обоим входам, повышенная линейность амплитудно-частотной характеристики и повышенная точность преобразования сигнала при снижении требований к подбору транзисторов,исключающий лазерную подгонку точности схемы. Эти достоинства дают возможность использовать технологию изготовления интегральной микросхемы (с выносом режекторного фильтра вне 5 21489 схемы), а исключение лазерной подгонки точности схемы позволяет существенно упростить и удешевить технологический процесс. Простота в эксплуатации отсутствие регулировки(балансировки) и эффективность предлагаемого устройства, которая существенно проявляется в случае применения в электро-радиоизмерительной аппаратуре высокой точности, предъявляющей жесткие требования к балансировке несущего тока в длительных и сложных дестабилизирующих условиях. В тоже время достоинства предлагаемого преобразователя дают возможность более широко использовать его в самых различных приемопередающих устройствах, требующие повышенного качества преобразованного сигнала. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Кольцевой преобразователь частоты,содержащий источник несущих колебаний, источник преобразуемого сигнала, первый вывод которого соединен с общей шиной, первую и вторую пару транзисторов, в каждой паре транзисторов имеющих транзисторы разного типа проводимости, базы транзисторов, разных пар транзисторов разного типа проводимости попарно соединены между собой, а эмиттер каждого транзистора соединен с общей шиной через каждый эмиттерный резистор, источник питания, к изолированным полюсам которого подключены первые выводы пары конденсаторов, вторые выводы которых соединены между собой и подключены к общей шине через режекторный фильтр,отличающийся тем, что, введены пара базовых резисторов, две пары первичных нагрузочных резисторов, пара переходных конденсаторов, пара разделительных конденсаторов и пара вторичных нагрузочных резисторов, выводы источника несущих колебаний подключены непосредственно к точкам соединения баз транзисторов, попарно соединенных между собой, и к первым выводам пары базовых резисторов, вторые выводы которых соединены между собой и подключены к второму выводу источника преобразуемого сигнала, коллектор каждого транзистора подключен к первому выводу каждого первичного нагрузочного резистора, вторые выводы которых соединены попарно между собой и подключены к соответствующим полюсам источника питания, а выводы каждого переходного конденсатора подключены непосредственно к коллекторам транзисторов соответственно первой и второй пары транзисторов, причем один из выводов каждого переходного конденсатора соединен соответственно с первым выводом каждого разделительного конденсатора, вторые выводы, которых является выходом кольцевого преобразователя частоты и подключены через каждые вторичные нагрузочные резисторы к общей шине. 2. Кольцевой преобразователь частоты по п.1,отличающийся тем, что, введен операционный усилитель, инвертирующий и неинвертирующий вход которого соответственно подключены ко вторым выводам каждого разделительного конденсатора, а выход операционного усилителя и общая шина является выходом кольцевого преобразователя частоты.
