Набор втулок под фланец для соединения труб

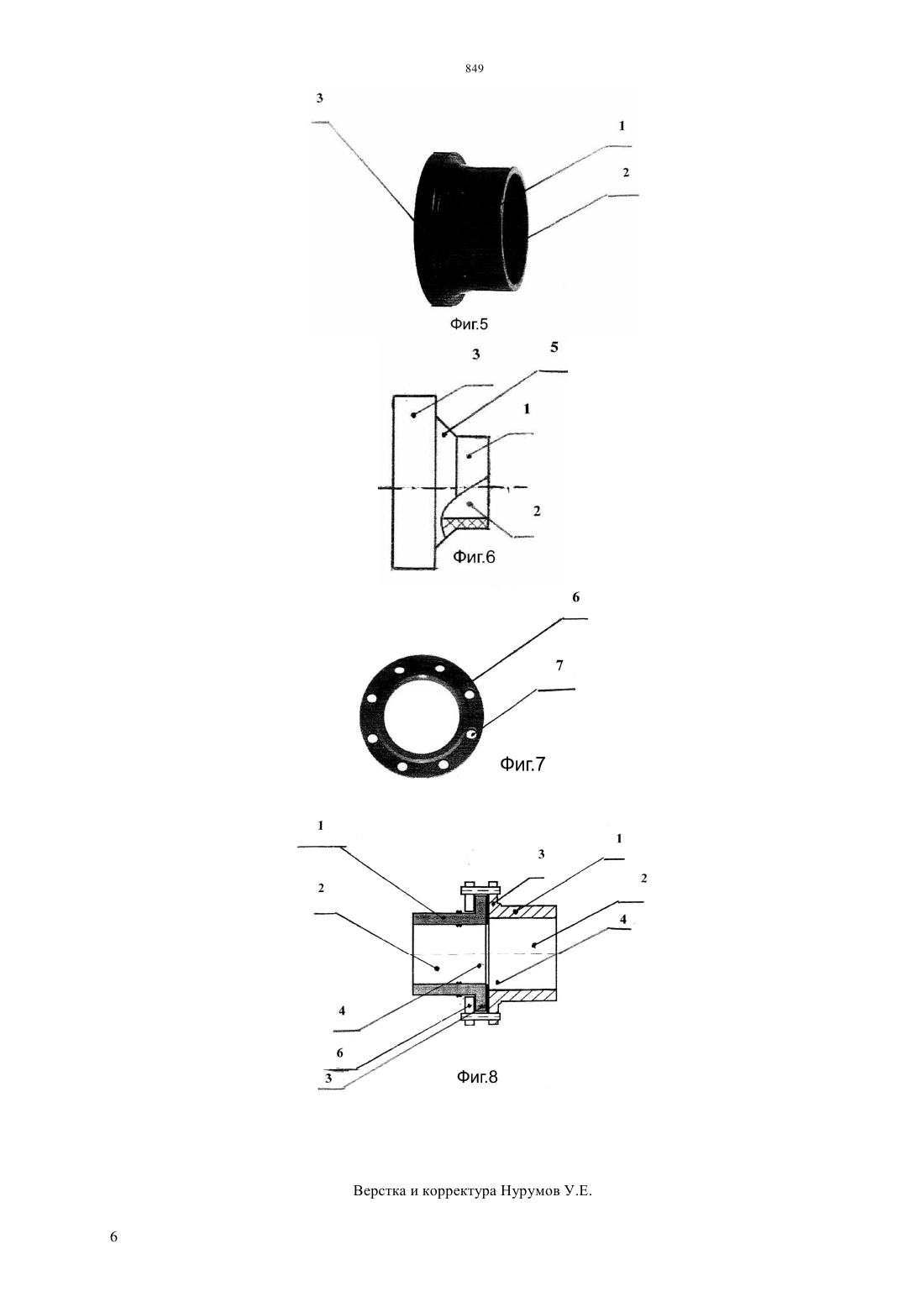

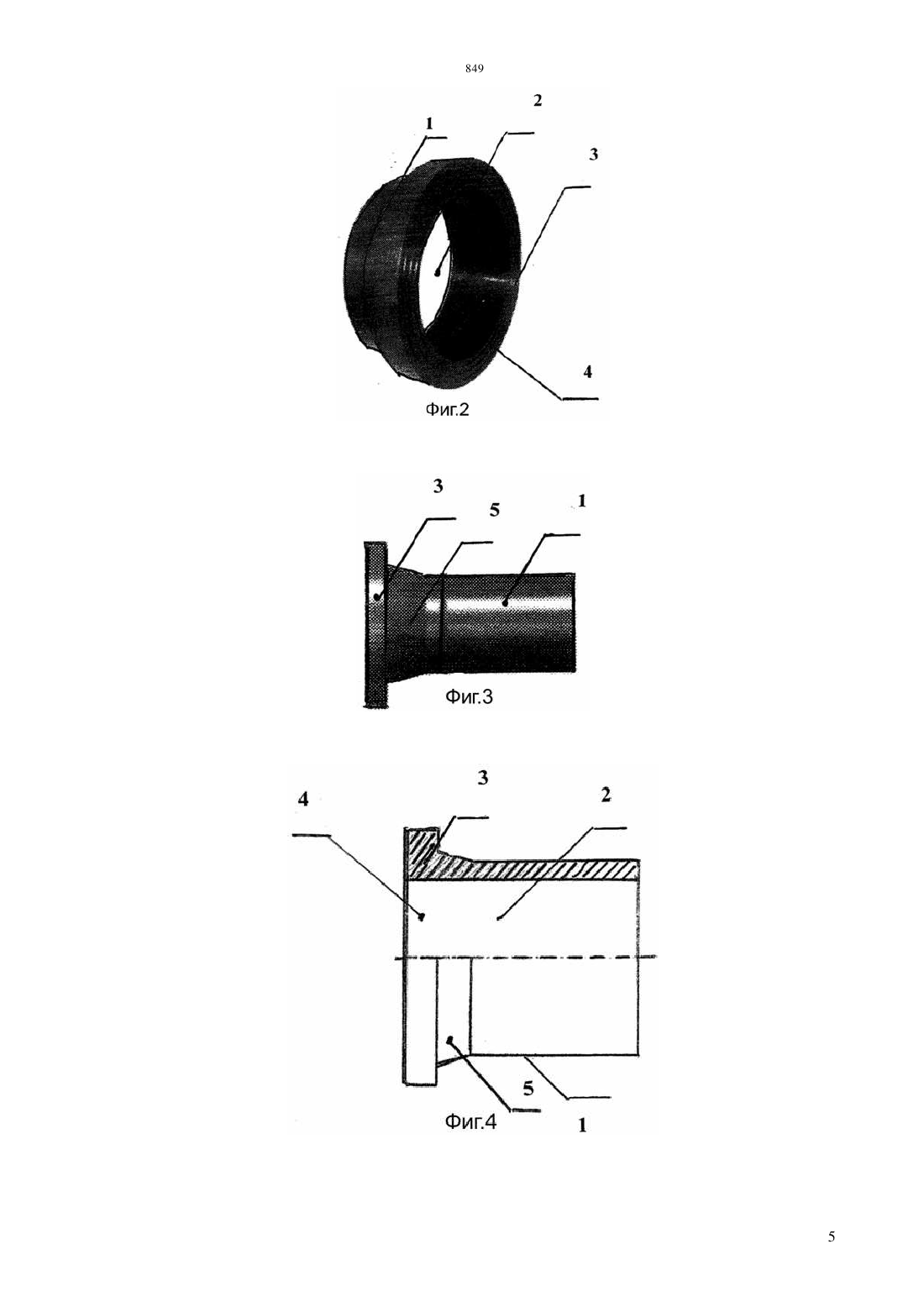

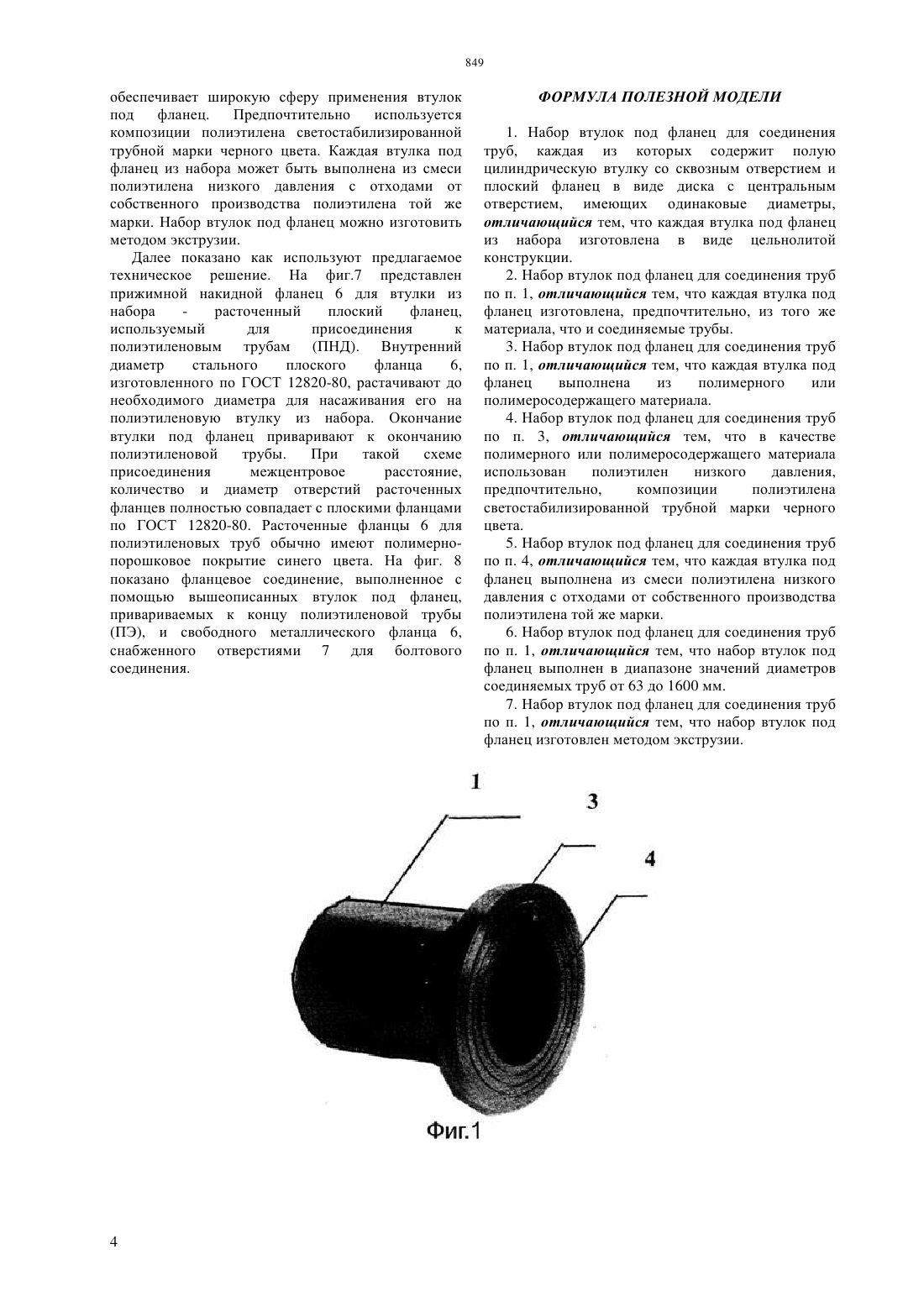

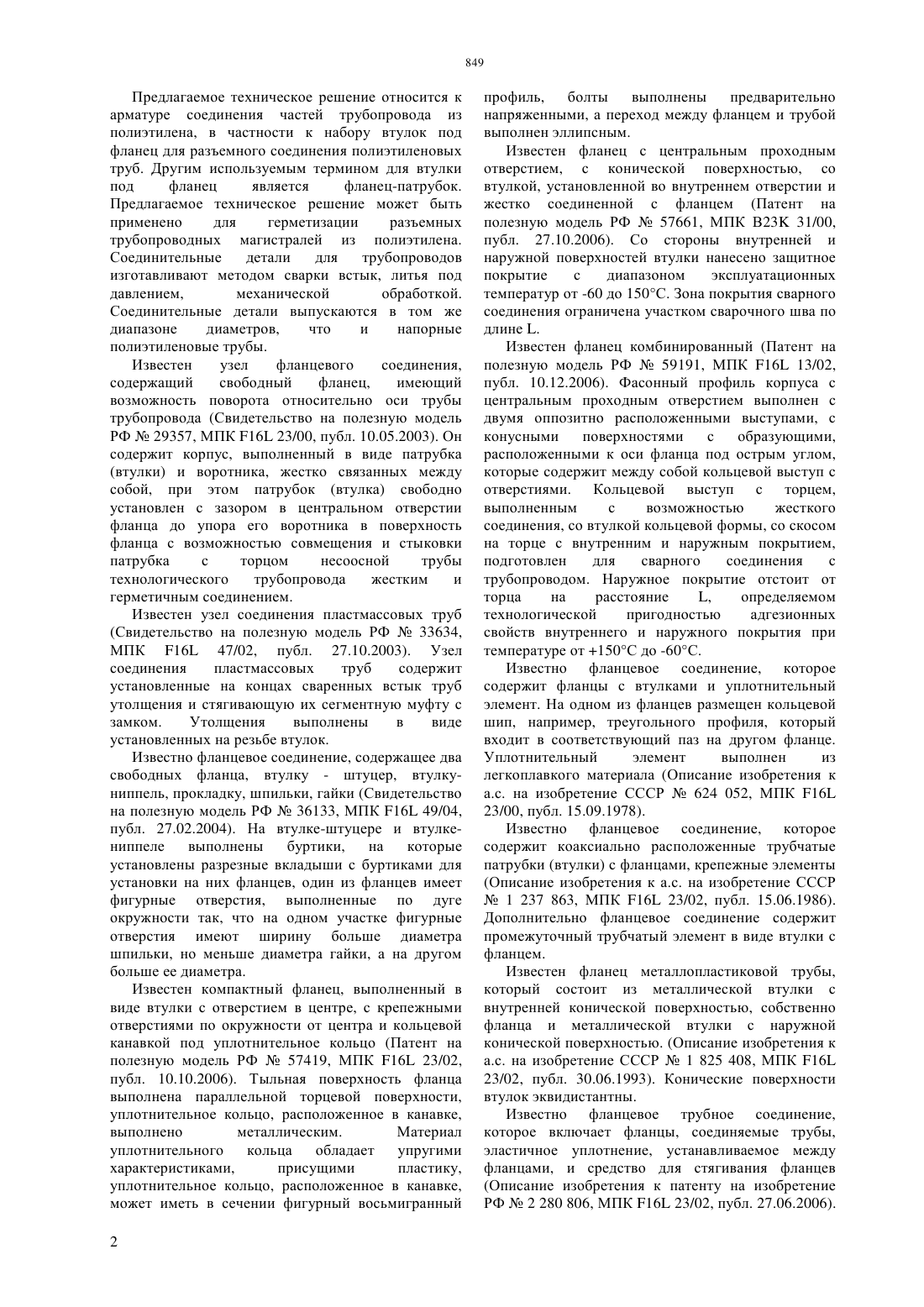

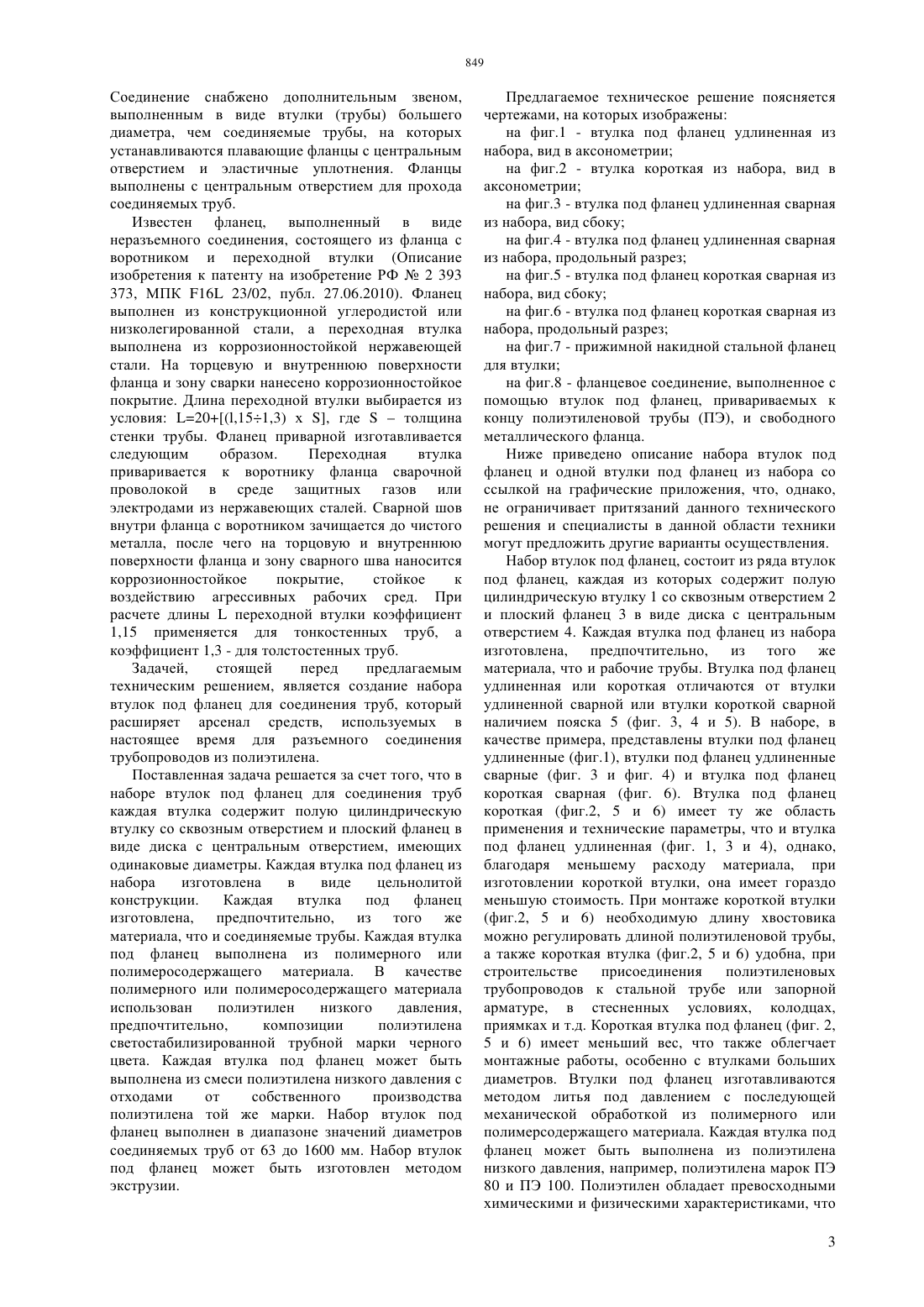

(51) 16 23/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ расширяет арсенал средств, используемых в настоящее время для разъемного соединения трубопроводов из полиэтилена. Поставленная задача решается за счет того, что в наборе втулок под фланец для соединения труб каждая втулка содержит полую цилиндрическую втулку со сквозным отверстием и плоский фланец в виде диска с центральным отверстием, имеющих одинаковые диаметры. Каждая втулка под фланец из набора изготовлена в виде цельнолитой конструкции. Каждая втулка под фланец изготовлена, предпочтительно, из того же материала, что и соединяемые трубы. Каждая втулка под фланец выполнена из полимерного или полимеросодержащего материала. В качестве полимерного или полимеросодержащего материала использован полиэтилен низкого давления,предпочтительно,композиции полиэтилена светостабилизированной трубной марки черного цвета. Каждая втулка под фланец может быть выполнена из смеси полиэтилена низкого давления с отходами от собственного производства полиэтилена той же марки. Набор втулок под фланец выполнен в диапазоне значений диаметров соединяемых труб от 63 до 1600 мм. Набор втулок под фланец может быть изготовлен методом экструзии.(54) НАБОР ВТУЛОК ПОД ФЛАНЕЦ ДЛЯ СОЕДИНЕНИЯ ТРУБ(57) Предлагаемое техническое решение относится к арматуре соединения частей трубопровода из полиэтилена, в частности к набору втулок под фланец для разъемного соединения полиэтиленовых труб. Другим используемым термином для втулки под фланец является фланец-патрубок. Предлагаемое техническое решение может быть применено для герметизации разъемных трубопроводных магистралей из полиэтилена. Соединительные детали для трубопроводов изготавливают методом сварки встык, литья под давлением,механической обработкой. Соединительные детали выпускаются в том же диапазоне диаметров,что и напорные полиэтиленовые трубы. Задачей,стоящей перед предлагаемым техническим решением, является создание набора втулок под фланец для соединения труб, который Предлагаемое техническое решение относится к арматуре соединения частей трубопровода из полиэтилена, в частности к набору втулок под фланец для разъемного соединения полиэтиленовых труб. Другим используемым термином для втулки под фланец является фланец-патрубок. Предлагаемое техническое решение может быть применено для герметизации разъемных трубопроводных магистралей из полиэтилена. Соединительные детали для трубопроводов изготавливают методом сварки встык, литья под давлением,механической обработкой. Соединительные детали выпускаются в том же диапазоне диаметров,что и напорные полиэтиленовые трубы. Известен узел фланцевого соединения,содержащий свободный фланец,имеющий возможность поворота относительно оси трубы трубопровода (Свидетельство на полезную модель РФ 29357, МПК 16 23/00, публ. 10.05.2003). Он содержит корпус, выполненный в виде патрубка(втулки) и воротника, жестко связанных между собой, при этом патрубок (втулка) свободно установлен с зазором в центральном отверстии фланца до упора его воротника в поверхность фланца с возможностью совмещения и стыковки патрубка с торцом несоосной трубы технологического трубопровода жестким и герметичным соединением. Известен узел соединения пластмассовых труб(Свидетельство на полезную модель РФ 33634,МПК 16 47/02, публ. 27.10.2003). Узел соединения пластмассовых труб содержит установленные на концах сваренных встык труб утолщения и стягивающую их сегментную муфту с замком. Утолщения выполнены в виде установленных на резьбе втулок. Известно фланцевое соединение, содержащее два свободных фланца, втулку - штуцер, втулкуниппель, прокладку, шпильки, гайки (Свидетельство на полезную модель РФ 36133, МПК 16 49/04,публ. 27.02.2004). На втулке-штуцере и втулкениппеле выполнены буртики,на которые установлены разрезные вкладыши с буртиками для установки на них фланцев, один из фланцев имеет фигурные отверстия, выполненные по дуге окружности так, что на одном участке фигурные отверстия имеют ширину больше диаметра шпильки, но меньше диаметра гайки, а на другом больше ее диаметра. Известен компактный фланец, выполненный в виде втулки с отверстием в центре, с крепежными отверстиями по окружности от центра и кольцевой канавкой под уплотнительное кольцо (Патент на полезную модель РФ 57419, МПК 16 23/02,публ. 10.10.2006). Тыльная поверхность фланца выполнена параллельной торцевой поверхности,уплотнительное кольцо, расположенное в канавке,выполнено металлическим. Материал уплотнительного кольца обладает упругими характеристиками,присущими пластику,уплотнительное кольцо, расположенное в канавке,может иметь в сечении фигурный восьмигранный 2 профиль, болты выполнены предварительно напряженными, а переход между фланцем и трубой выполнен эллипсным. Известен фланец с центральным проходным отверстием, с конической поверхностью, со втулкой, установленной во внутреннем отверстии и жестко соединенной с фланцем (Патент на полезную модель РФ 57661, МПК В 23 31/00,публ. 27.10.2006). Со стороны внутренней и наружной поверхностей втулки нанесено защитное покрытие с диапазоном эксплуатационных температур от -60 до 150 С. Зона покрытия сварного соединения ограничена участком сварочного шва по длине . Известен фланец комбинированный (Патент на полезную модель РФ 59191, МПК 16 13/02,публ. 10.12.2006). Фасонный профиль корпуса с центральным проходным отверстием выполнен с двумя оппозитно расположенными выступами, с конусными поверхностями с образующими,расположенными к оси фланца под острым углом,которые содержит между собой кольцевой выступ с отверстиями. Кольцевой выступ с торцем,выполненным с возможностью жесткого соединения, со втулкой кольцевой формы, со скосом на торце с внутренним и наружным покрытием,подготовлен для сварного соединения с трубопроводом. Наружное покрытие отстоит от торца на расстояние,определяемом технологической пригодностью адгезионных свойств внутреннего и наружного покрытия при температуре от 150 С до -60 С. Известно фланцевое соединение, которое содержит фланцы с втулками и уплотнительный элемент. На одном из фланцев размещен кольцевой шип, например, треугольного профиля, который входит в соответствующий паз на другом фланце. Уплотнительный элемент выполнен из легкоплавкого материала (Описание изобретения к а.с. на изобретение СССР 624 052, МПК 16 23/00, публ. 15.09.1978). Известно фланцевое соединение, которое содержит коаксиально расположенные трубчатые патрубки (втулки) с фланцами, крепежные элементы(Описание изобретения к а.с. на изобретение СССР 1 237 863, МПК 16 23/02, публ. 15.06.1986). Дополнительно фланцевое соединение содержит промежуточный трубчатый элемент в виде втулки с фланцем. Известен фланец металлопластиковой трубы,который состоит из металлической втулки с внутренней конической поверхностью, собственно фланца и металлической втулки с наружной конической поверхностью. (Описание изобретения к а.с. на изобретение СССР 1 825 408, МПК 16 23/02, публ. 30.06.1993). Конические поверхности втулок эквидистантны. Известно фланцевое трубное соединение,которое включает фланцы, соединяемые трубы,эластичное уплотнение, устанавливаемое между фланцами, и средство для стягивания фланцев(Описание изобретения к патенту на изобретение РФ 2 280 806, МПК 16 23/02, публ. 27.06.2006). Соединение снабжено дополнительным звеном,выполненным в виде втулки (трубы) большего диаметра, чем соединяемые трубы, на которых устанавливаются плавающие фланцы с центральным отверстием и эластичные уплотнения. Фланцы выполнены с центральным отверстием для прохода соединяемых труб. Известен фланец, выполненный в виде неразъемного соединения, состоящего из фланца с воротником и переходной втулки (Описание изобретения к патенту на изобретение РФ 2 393 373, МПК 16 23/02, публ. 27.06.2010). Фланец выполнен из конструкционной углеродистой или низколегированной стали, а переходная втулка выполнена из коррозионностойкой нержавеющей стали. На торцевую и внутреннюю поверхности фланца и зону сварки нанесено коррозионностойкое покрытие. Длина переходной втулки выбирается из условия 20(,151,3) х , гдетолщина стенки трубы. Фланец приварной изготавливается следующим образом. Переходная втулка приваривается к воротнику фланца сварочной проволокой в среде защитных газов или электродами из нержавеющих сталей. Сварной шов внутри фланца с воротником зачищается до чистого металла, после чего на торцовую и внутреннюю поверхности фланца и зону сварного шва наносится коррозионностойкое покрытие,стойкое к воздействию агрессивных рабочих сред. При расчете длиныпереходной втулки коэффициент 1,15 применяется для тонкостенных труб, а коэффициент 1,3 - для толстостенных труб. Задачей,стоящей перед предлагаемым техническим решением, является создание набора втулок под фланец для соединения труб, который расширяет арсенал средств, используемых в настоящее время для разъемного соединения трубопроводов из полиэтилена. Поставленная задача решается за счет того, что в наборе втулок под фланец для соединения труб каждая втулка содержит полую цилиндрическую втулку со сквозным отверстием и плоский фланец в виде диска с центральным отверстием, имеющих одинаковые диаметры. Каждая втулка под фланец из набора изготовлена в виде цельнолитой конструкции. Каждая втулка под фланец изготовлена, предпочтительно, из того же материала, что и соединяемые трубы. Каждая втулка под фланец выполнена из полимерного или полимеросодержащего материала. В качестве полимерного или полимеросодержащего материала использован полиэтилен низкого давления,предпочтительно,композиции полиэтилена светостабилизированной трубной марки черного цвета. Каждая втулка под фланец может быть выполнена из смеси полиэтилена низкого давления с отходами от собственного производства полиэтилена той же марки. Набор втулок под фланец выполнен в диапазоне значений диаметров соединяемых труб от 63 до 1600 мм. Набор втулок под фланец может быть изготовлен методом экструзии. Предлагаемое техническое решение поясняется чертежами, на которых изображены на фиг.1 - втулка под фланец удлиненная из набора, вид в аксонометрии на фиг.2 - втулка короткая из набора, вид в аксонометрии на фиг.3 - втулка под фланец удлиненная сварная из набора, вид сбоку на фиг.4 - втулка под фланец удлиненная сварная из набора, продольный разрез на фиг.5 - втулка под фланец короткая сварная из набора, вид сбоку на фиг.6 - втулка под фланец короткая сварная из набора, продольный разрез на фиг.7 - прижимной накидной стальной фланец для втулки на фиг.8 - фланцевое соединение, выполненное с помощью втулок под фланец, привариваемых к концу полиэтиленовой трубы (ПЭ), и свободного металлического фланца. Ниже приведено описание набора втулок под фланец и одной втулки под фланец из набора со ссылкой на графические приложения, что, однако,не ограничивает притязаний данного технического решения и специалисты в данной области техники могут предложить другие варианты осуществления. Набор втулок под фланец, состоит из ряда втулок под фланец, каждая из которых содержит полую цилиндрическую втулку 1 со сквозным отверстием 2 и плоский фланец 3 в виде диска с центральным отверстием 4. Каждая втулка под фланец из набора изготовлена, предпочтительно, из того же материала, что и рабочие трубы. Втулка под фланец удлиненная или короткая отличаются от втулки удлиненной сварной или втулки короткой сварной наличием пояска 5 (фиг. 3, 4 и 5). В наборе, в качестве примера, представлены втулки под фланец удлиненные (фиг.1), втулки под фланец удлиненные сварные (фиг. 3 и фиг. 4) и втулка под фланец короткая сварная (фиг. 6). Втулка под фланец короткая (фиг.2, 5 и 6) имеет ту же область применения и технические параметры, что и втулка под фланец удлиненная (фиг. 1, 3 и 4), однако,благодаря меньшему расходу материала, при изготовлении короткой втулки, она имеет гораздо меньшую стоимость. При монтаже короткой втулки(фиг.2, 5 и 6) необходимую длину хвостовика можно регулировать длиной полиэтиленовой трубы,а также короткая втулка (фиг.2, 5 и 6) удобна, при строительстве присоединения полиэтиленовых трубопроводов к стальной трубе или запорной арматуре, в стесненных условиях, колодцах,приямках и т.д. Короткая втулка под фланец (фиг. 2,5 и 6) имеет меньший вес, что также облегчает монтажные работы, особенно с втулками больших диаметров. Втулки под фланец изготавливаются методом литья под давлением с последующей механической обработкой из полимерного или полимерсодержащего материала. Каждая втулка под фланец может быть выполнена из полиэтилена низкого давления, например, полиэтилена марок ПЭ 80 и ПЭ 100. Полиэтилен обладает превосходными химическими и физическими характеристиками, что 3 обеспечивает широкую сферу применения втулок под фланец. Предпочтительно используется композиции полиэтилена светостабилизированной трубной марки черного цвета. Каждая втулка под фланец из набора может быть выполнена из смеси полиэтилена низкого давления с отходами от собственного производства полиэтилена той же марки. Набор втулок под фланец можно изготовить методом экструзии. Далее показано как используют предлагаемое техническое решение. На фиг.7 представлен прижимной накидной фланец 6 для втулки из набора расточенный плоский фланец,используемый для присоединения к полиэтиленовым трубам (ПНД). Внутренний диаметр стального плоского фланца 6,изготовленного по ГОСТ 12820-80, растачивают до необходимого диаметра для насаживания его на полиэтиленовую втулку из набора. Окончание втулки под фланец приваривают к окончанию полиэтиленовой трубы. При такой схеме присоединения межцентровое расстояние,количество и диаметр отверстий расточенных фланцев полностью совпадает с плоскими фланцами по ГОСТ 12820-80. Расточенные фланцы 6 для полиэтиленовых труб обычно имеют полимернопорошковое покрытие синего цвета. На фиг. 8 показано фланцевое соединение, выполненное с помощью вышеописанных втулок под фланец,привариваемых к концу полиэтиленовой трубы(ПЭ), и свободного металлического фланца 6,снабженного отверстиями 7 для болтового соединения. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Набор втулок под фланец для соединения труб, каждая из которых содержит полую цилиндрическую втулку со сквозным отверстием и плоский фланец в виде диска с центральным отверстием, имеющих одинаковые диаметры,отличающийся тем, что каждая втулка под фланец из набора изготовлена в виде цельнолитой конструкции. 2. Набор втулок под фланец для соединения труб по п. 1, отличающийся тем, что каждая втулка под фланец изготовлена, предпочтительно, из того же материала, что и соединяемые трубы. 3. Набор втулок под фланец для соединения труб по п. 1, отличающийся тем, что каждая втулка под фланец выполнена из полимерного или полимеросодержащего материала. 4. Набор втулок под фланец для соединения труб по п. 3, отличающийся тем, что в качестве полимерного или полимеросодержащего материала использован полиэтилен низкого давления,предпочтительно,композиции полиэтилена светостабилизированной трубной марки черного цвета. 5. Набор втулок под фланец для соединения труб по п. 4, отличающийся тем, что каждая втулка под фланец выполнена из смеси полиэтилена низкого давления с отходами от собственного производства полиэтилена той же марки. 6. Набор втулок под фланец для соединения труб по п. 1, отличающийся тем, что набор втулок под фланец выполнен в диапазоне значений диаметров соединяемых труб от 63 до 1600 мм. 7. Набор втулок под фланец для соединения труб по п. 1, отличающийся тем, что набор втулок под фланец изготовлен методом экструзии.
