Базальный имплантат разборной конструкции с платформой

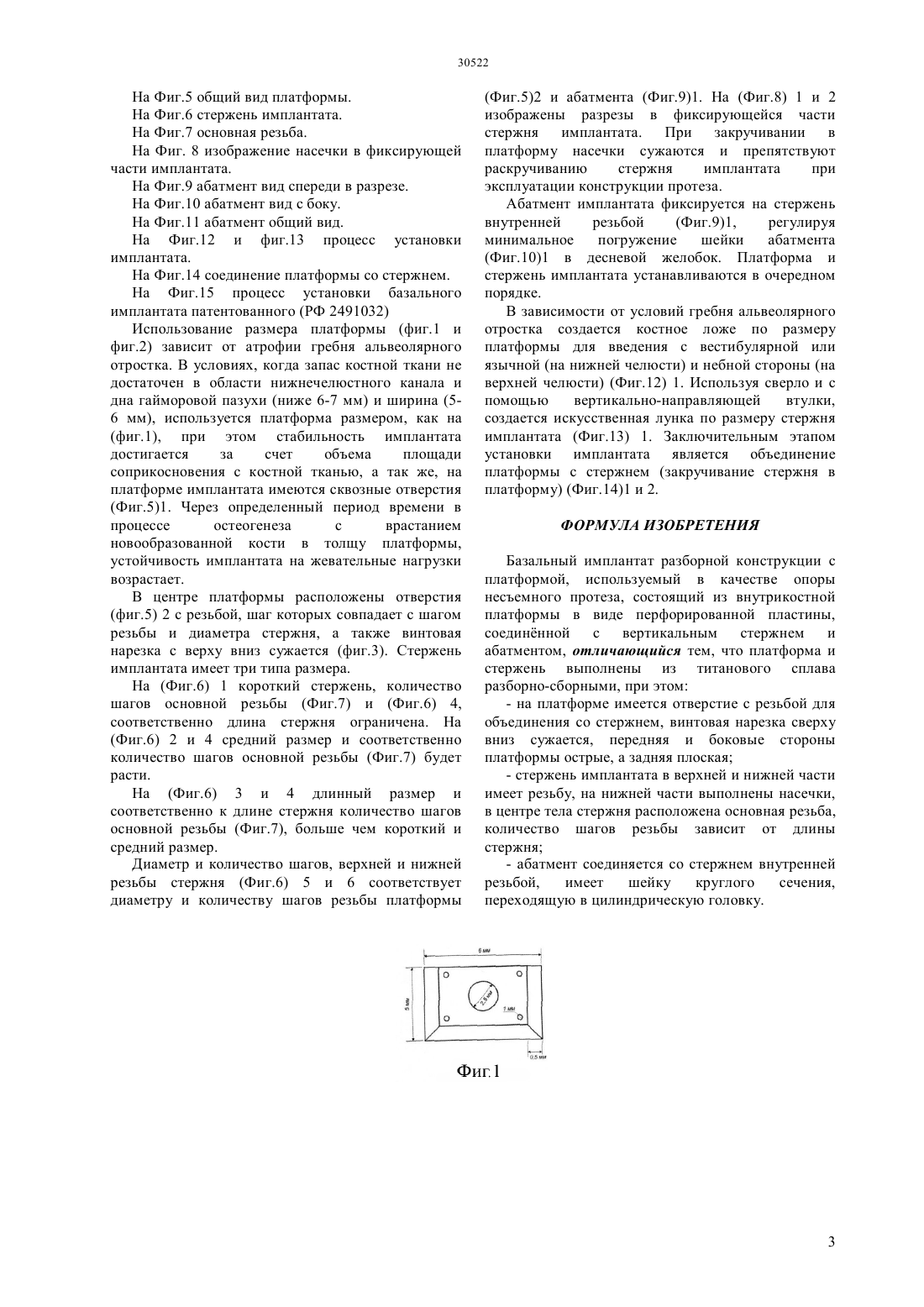

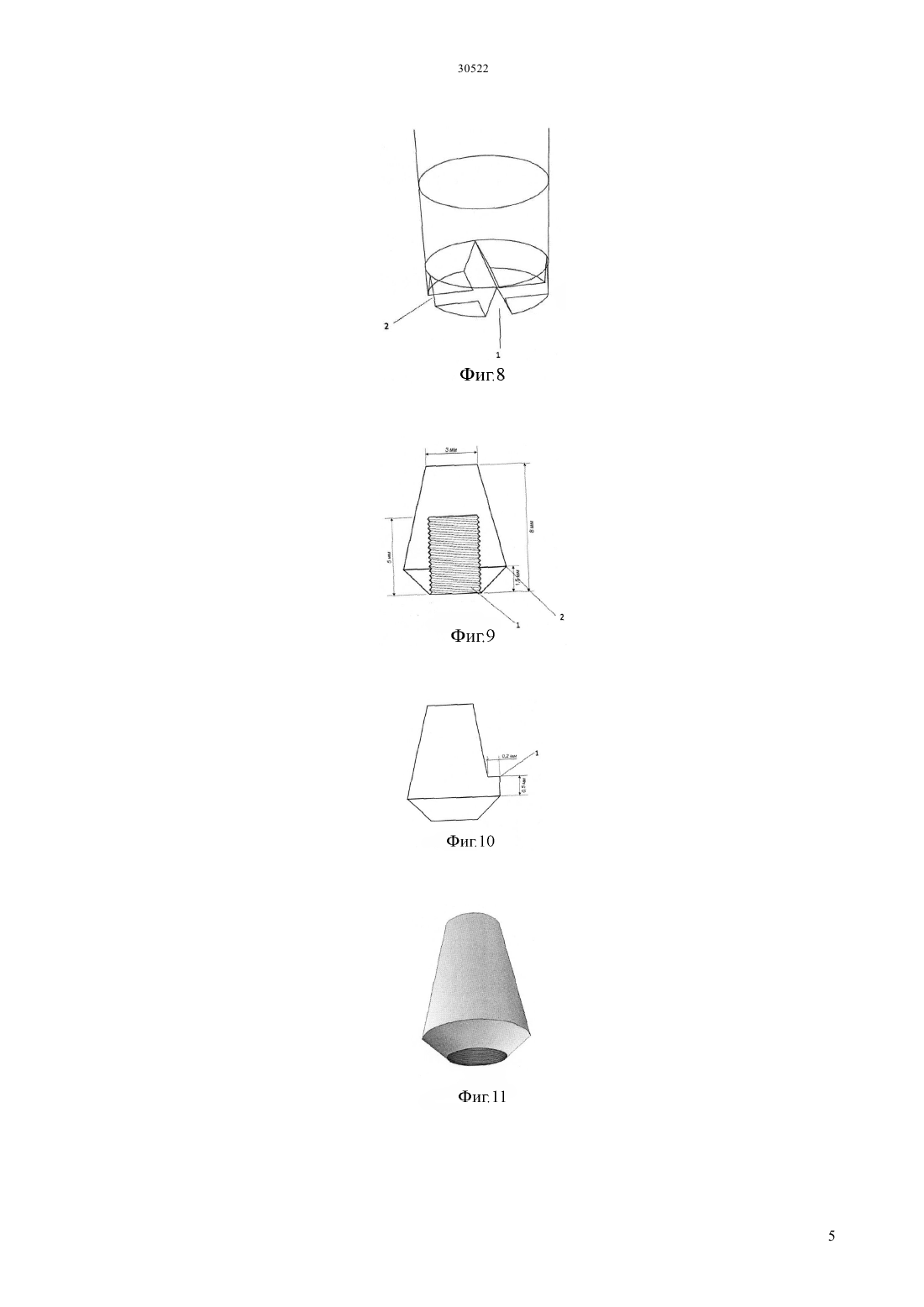

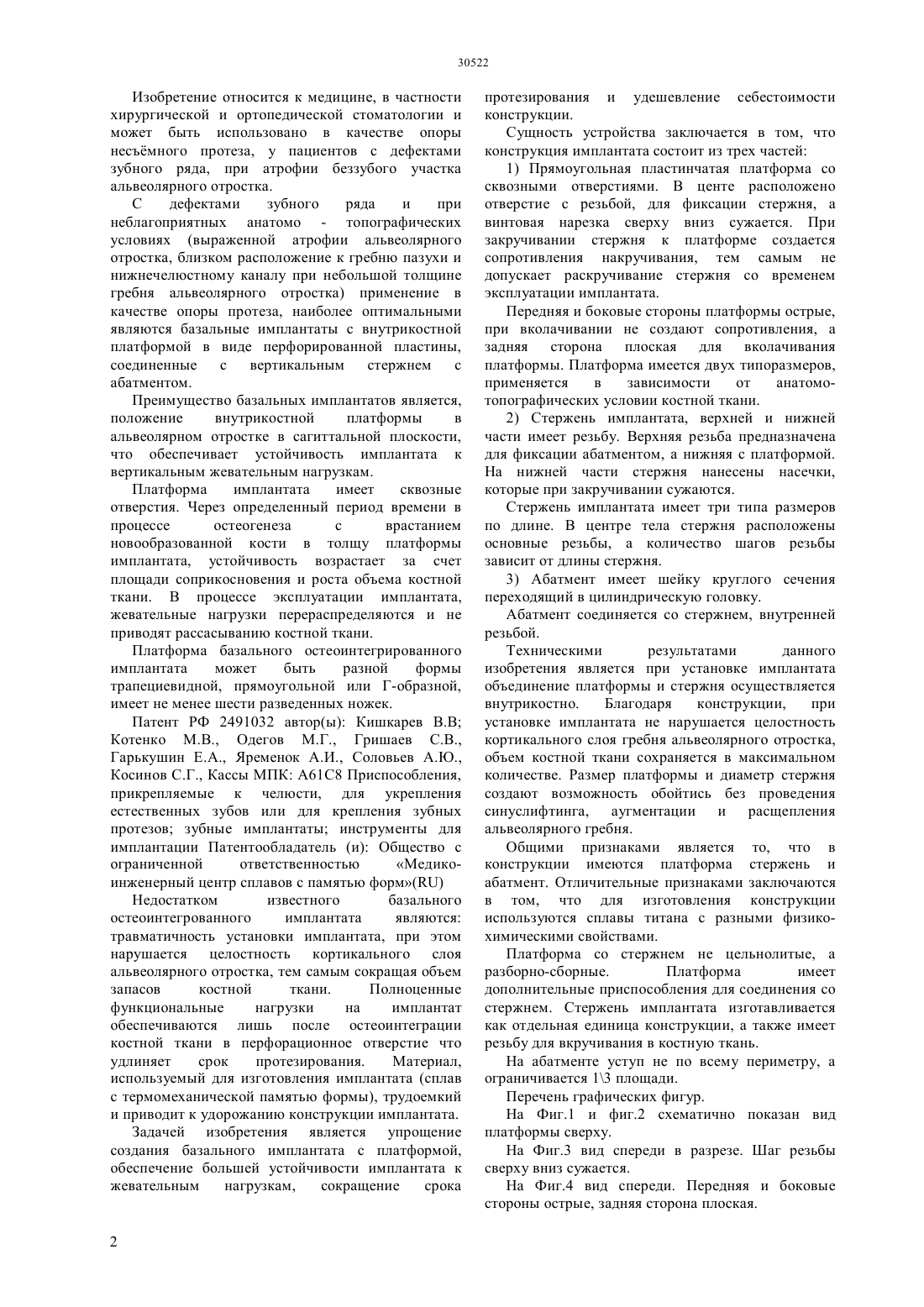

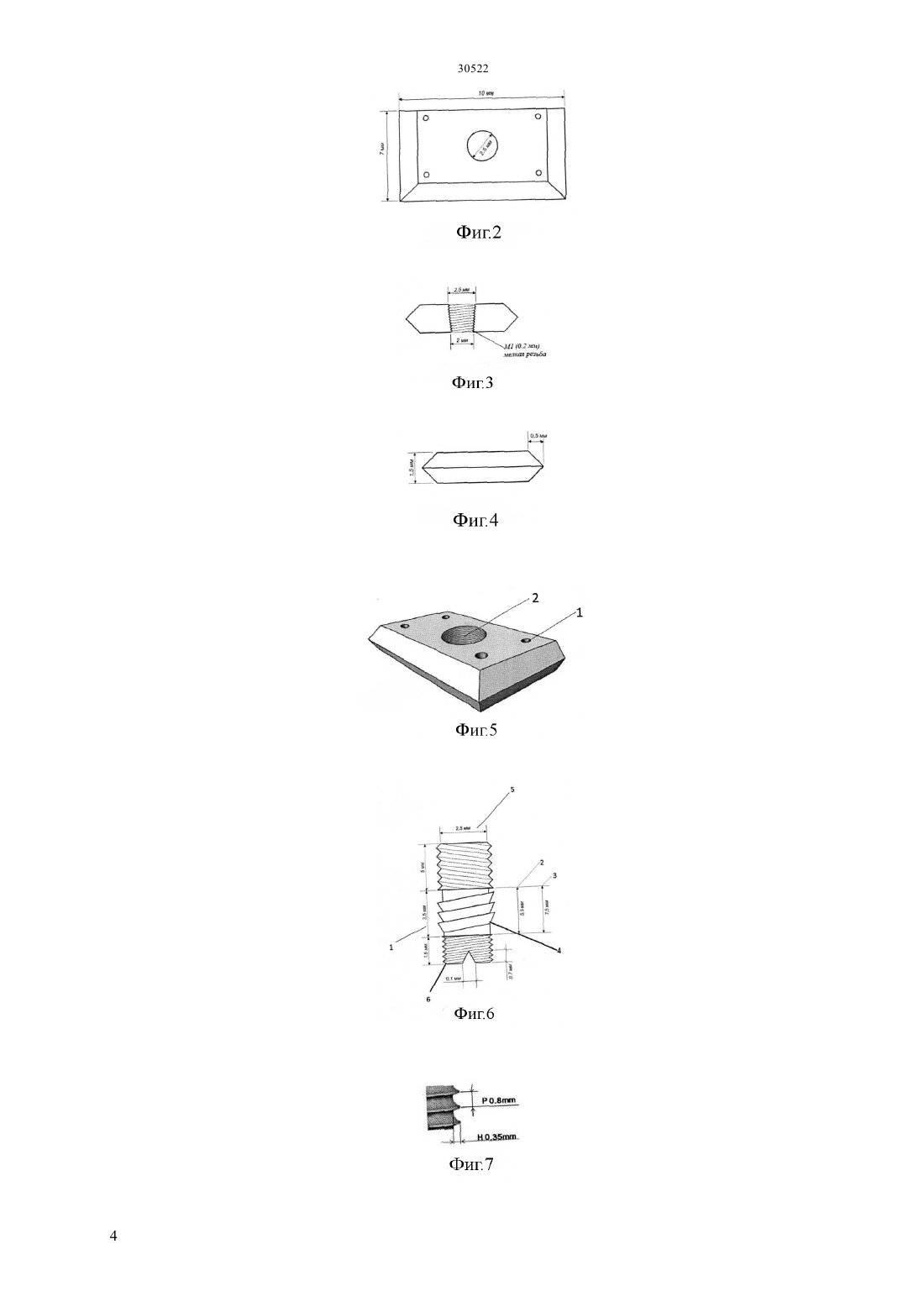

(51) 61 8/00 (2006.01) 61 8/02 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ объем костной ткани сохраняется в максимальном количестве. Размер платформы и диаметр стержня создают возможности обойтись без проведения синуслифтинга, аугментации и расщепления альвеолярного гребня. Базальный имплантат разборной конструкций с платформой, используемый в качестве опоры несъемного протеза, состоящий из внутрикостной платформы в виде перфорированной пластины,соединнной с вертикальным стержнем и абатментом, отличающийся тем, что платформа и стержень выполнены из титанового сплава разборно-сборными, при этом- на платформе имеется отверстие с резьбой для объединения со стержнем, винтовая нарезка сверху вниз сужается, передняя и боковые стороны платформы острые, а задняя плоская- стержень имплантата в верхней и нижней части имеет резьбу, на нижней части выполнены насечки,в центре тела стержня расположена основная резьба,количество шагов резьбы зависит от длины стержня- абатмент соединяется со стержнем внутренней резьбы,имеет шейку круглого сечения,переходящую в цилиндрическую головку.(54) БАЗАЛЬНЫЙ ИМПЛАНТАТ РАЗБОРНОЙ КОНСТРУКЦИИ С ПЛАТФОРМОЙ(57) Изобретение относится к медицине, в частности хирургической и ортопедической стоматологии и может быть использовано в качестве опоры несъмного протеза, у пациентов с дефектами зубного ряда, при атрофии беззубого участка альвеолярного отростка. Задачей изобретения является упрощение создания базального имплантата с платформой,обеспечения большей устойчивости имплантата к жевательным нагрузкам, сокращение сроков протезирования и удешевление себестоимости конструкции. Техническим результатом данного изобретения является, при установке имплантата объединение платформы и стержня осуществляется внутрикостно. Благодаря конструкции,при установке имплантата не нарушается целостность кортикального слоя гребня альвеолярного отростка, 30522 Изобретение относится к медицине, в частности хирургической и ортопедической стоматологии и может быть использовано в качестве опоры несъмного протеза, у пациентов с дефектами зубного ряда, при атрофии беззубого участка альвеолярного отростка. С дефектами зубного ряда и при неблагоприятных анатомо - топографических условиях (выраженной атрофии альвеолярного отростка, близком расположение к гребню пазухи и нижнечелюстному каналу при небольшой толщине гребня альвеолярного отростка) применение в качестве опоры протеза, наиболее оптимальными являются базальные имплантаты с внутрикостной платформой в виде перфорированной пластины,соединенные с вертикальным стержнем с абатментом. Преимущество базальных имплантатов является,положение внутрикостной платформы в альвеолярном отростке в сагиттальной плоскости,что обеспечивает устойчивость имплантата к вертикальным жевательным нагрузкам. Платформа имплантата имеет сквозные отверстия. Через определенный период времени в процессе остеогенеза с врастанием новообразованной кости в толщу платформы имплантата, устойчивость возрастает за счет площади соприкосновения и роста объема костной ткани. В процессе эксплуатации имплантата,жевательные нагрузки перераспределяются и не приводят рассасыванию костной ткани. Платформа базального остеоинтегрированного имплантата может быть разной формы трапециевидной, прямоугольной или Г-образной,имеет не менее шести разведенных ножек. Патент РФ 2491032 автор(ы) Кишкарев В.В Котенко М.В., Одегов М.Г., Гришаев С.В.,Гарькушин Е.А., Яременок А.И., Соловьев А.Ю.,Косинов С.Г., Кассы МПК А 61 С 8 Приспособления,прикрепляемые к челюсти, для укрепления естественных зубов или для крепления зубных протезов зубные имплантаты инструменты для имплантации Патентообладатель (и) Общество с ограниченной ответственностью Медикоинженерный центр сплавов с памятью форм Недостатком известного базального остеоинтегрованного имплантата являются травматичность установки имплантата, при этом нарушается целостность кортикального слоя альвеолярного отростка, тем самым сокращая объем запасов костной ткани. Полноценные функциональные нагрузки на имплантат обеспечиваются лишь после остеоинтеграции костной ткани в перфорационное отверстие что удлиняет срок протезирования. Материал,используемый для изготовления имплантата (сплав с термомеханической памятью формы), трудоемкий и приводит к удорожанию конструкции имплантата. Задачей изобретения является упрощение создания базального имплантата с платформой,обеспечение большей устойчивости имплантата к жевательным нагрузкам,сокращение срока протезирования и удешевление себестоимости конструкции. Сущность устройства заключается в том, что конструкция имплантата состоит из трех частей 1) Прямоугольная пластинчатая платформа со сквозными отверстиями. В центе расположено отверстие с резьбой, для фиксации стержня, а винтовая нарезка сверху вниз сужается. При закручивании стержня к платформе создается сопротивления накручивания, тем самым не допускает раскручивание стержня со временем эксплуатации имплантата. Передняя и боковые стороны платформы острые,при вколачивании не создают сопротивления, а задняя сторона плоская для вколачивания платформы. Платформа имеется двух типоразмеров,применяется в зависимости от анатомотопографических условии костной ткани. 2) Стержень имплантата, верхней и нижней части имеет резьбу. Верхняя резьба предназначена для фиксации абатментом, а нижняя с платформой. На нижней части стержня нанесены насечки,которые при закручивании сужаются. Стержень имплантата имеет три типа размеров по длине. В центре тела стержня расположены основные резьбы, а количество шагов резьбы зависит от длины стержня. 3) Абатмент имеет шейку круглого сечения переходящий в цилиндрическую головку. Абатмент соединяется со стержнем, внутренней резьбой. Техническими результатами данного изобретения является при установке имплантата объединение платформы и стержня осуществляется внутрикостно. Благодаря конструкции,при установке имплантата не нарушается целостность кортикального слоя гребня альвеолярного отростка,объем костной ткани сохраняется в максимальном количестве. Размер платформы и диаметр стержня создают возможность обойтись без проведения синуслифтинга, аугментации и расщепления альвеолярного гребня. Общими признаками является то, что в конструкции имеются платформа стержень и абатмент. Отличительные признаками заключаются в том, что для изготовления конструкции используются сплавы титана с разными физикохимическими свойствами. Платформа со стержнем не цельнолитые, а разборно-сборные. Платформа имеет дополнительные приспособления для соединения со стержнем. Стержень имплантата изготавливается как отдельная единица конструкции, а также имеет резьбу для вкручивания в костную ткань. На абатменте уступ не по всему периметру, а ограничивается 13 площади. Перечень графических фигур. На Фиг.1 и фиг.2 схематично показан вид платформы сверху. На Фиг.3 вид спереди в разрезе. Шаг резьбы сверху вниз сужается. На Фиг.4 вид спереди. Передняя и боковые стороны острые, задняя сторона плоская. На Фиг.5 общий вид платформы. На Фиг.6 стержень имплантата. На Фиг.7 основная резьба. На Фиг. 8 изображение насечки в фиксирующей части имплантата. На Фиг.9 абатмент вид спереди в разрезе. На Фиг.10 абатмент вид с боку. На Фиг.11 абатмент общий вид. На Фиг.12 и фиг.13 процесс установки имплантата. На Фиг.14 соединение платформы со стержнем. На Фиг.15 процесс установки базального имплантата патентованного (РФ 2491032) Использование размера платформы (фиг.1 и фиг.2) зависит от атрофии гребня альвеолярного отростка. В условиях, когда запас костной ткани не достаточен в области нижнечелюстного канала и дна гайморовой пазухи (ниже 6-7 мм) и ширина (56 мм), используется платформа размером, как на(фиг.1), при этом стабильность имплантата достигается за счет объема площади соприкосновения с костной тканью, а так же, на платформе имплантата имеются сквозные отверстия(Фиг.5)1. Через определенный период времени в процессе остеогенеза с врастанием новообразованной кости в толщу платформы,устойчивость имплантата на жевательные нагрузки возрастает. В центре платформы расположены отверстия(фиг.5) 2 с резьбой, шаг которых совпадает с шагом резьбы и диаметра стержня, а также винтовая нарезка с верху вниз сужается (фиг.3). Стержень имплантата имеет три типа размера. На (Фиг.6) 1 короткий стержень, количество шагов основной резьбы (Фиг.7) и (Фиг.6) 4,соответственно длина стержня ограничена. На(Фиг.6) 2 и 4 средний размер и соответственно количество шагов основной резьбы (Фиг.7) будет расти. На (Фиг.6) 3 и 4 длинный размер и соответственно к длине стержня количество шагов основной резьбы (Фиг.7), больше чем короткий и средний размер. Диаметр и количество шагов, верхней и нижней резьбы стержня (Фиг.6) 5 и 6 соответствует диаметру и количеству шагов резьбы платформы(Фиг.5)2 и абатмента (Фиг.9)1. На (Фиг.8) 1 и 2 изображены разрезы в фиксирующейся части стержня имплантата. При закручивании в платформу насечки сужаются и препятствуют раскручиванию стержня имплантата при эксплуатации конструкции протеза. Абатмент имплантата фиксируется на стержень внутренней резьбой(Фиг.9)1,регулируя минимальное погружение шейки абатмента(Фиг.10)1 в десневой желобок. Платформа и стержень имплантата устанавливаются в очередном порядке. В зависимости от условий гребня альвеолярного отростка создается костное ложе по размеру платформы для введения с вестибулярной или язычной (на нижней челюсти) и небной стороны (на верхней челюсти) (Фиг.12) 1. Используя сверло и с помощью вертикально-направляющей втулки,создается искусственная лунка по размеру стержня имплантата (Фиг.13) 1. Заключительным этапом установки имплантата является объединение платформы с стержнем (закручивание стержня в платформу) (Фиг.14)1 и 2. ФОРМУЛА ИЗОБРЕТЕНИЯ Базальный имплантат разборной конструкции с платформой, используемый в качестве опоры несъемного протеза, состоящий из внутрикостной платформы в виде перфорированной пластины,соединнной с вертикальным стержнем и абатментом, отличающийся тем, что платформа и стержень выполнены из титанового сплава разборно-сборными, при этом- на платформе имеется отверстие с резьбой для объединения со стержнем, винтовая нарезка сверху вниз сужается, передняя и боковые стороны платформы острые, а задняя плоская- стержень имплантата в верхней и нижней части имеет резьбу, на нижней части выполнены насечки,в центре тела стержня расположена основная резьба,количество шагов резьбы зависит от длины стержня- абатмент соединяется со стержнем внутренней резьбой,имеет шейку круглого сечения,переходящую в цилиндрическую головку.
