Устройство физиотерапевтическое

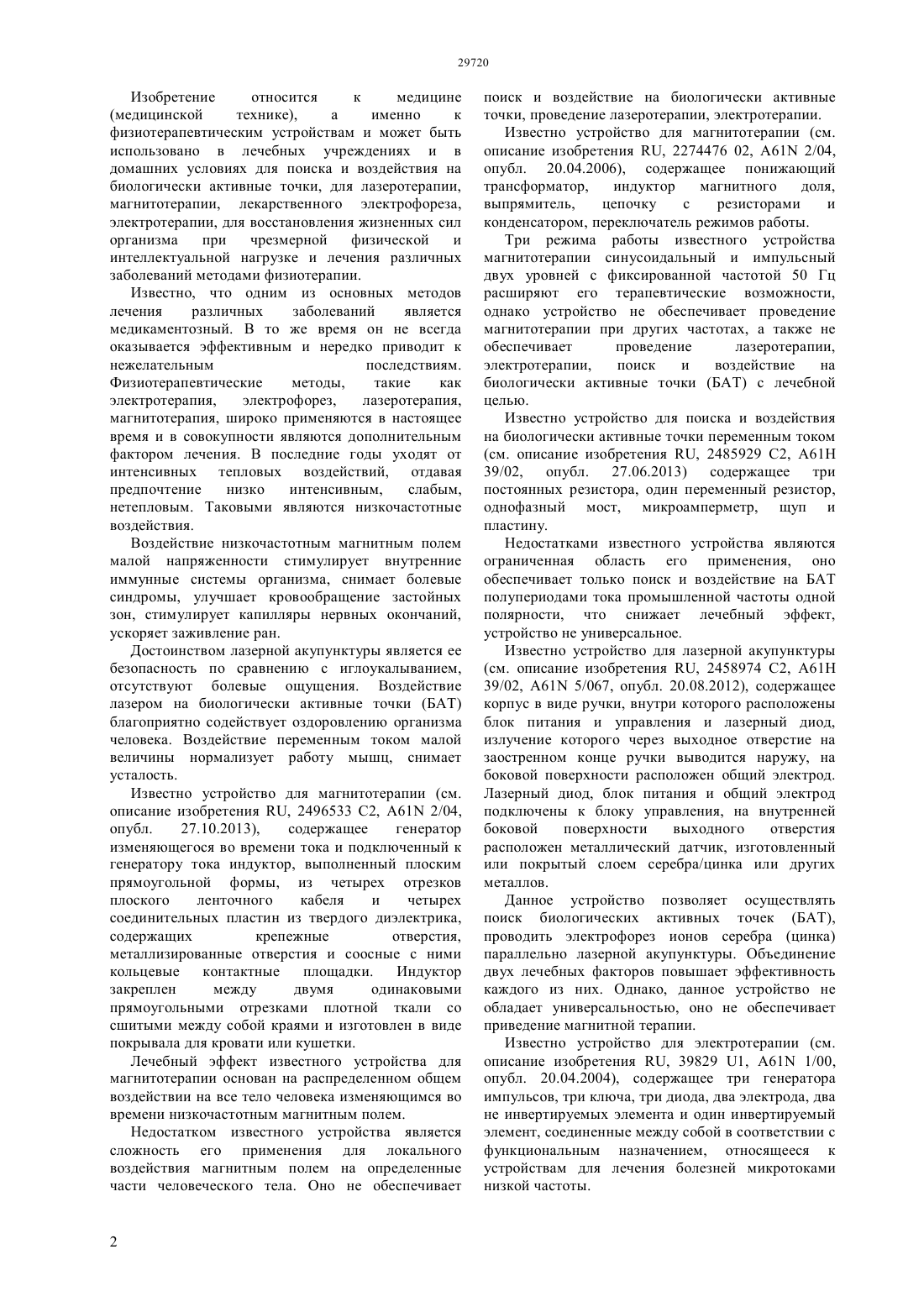

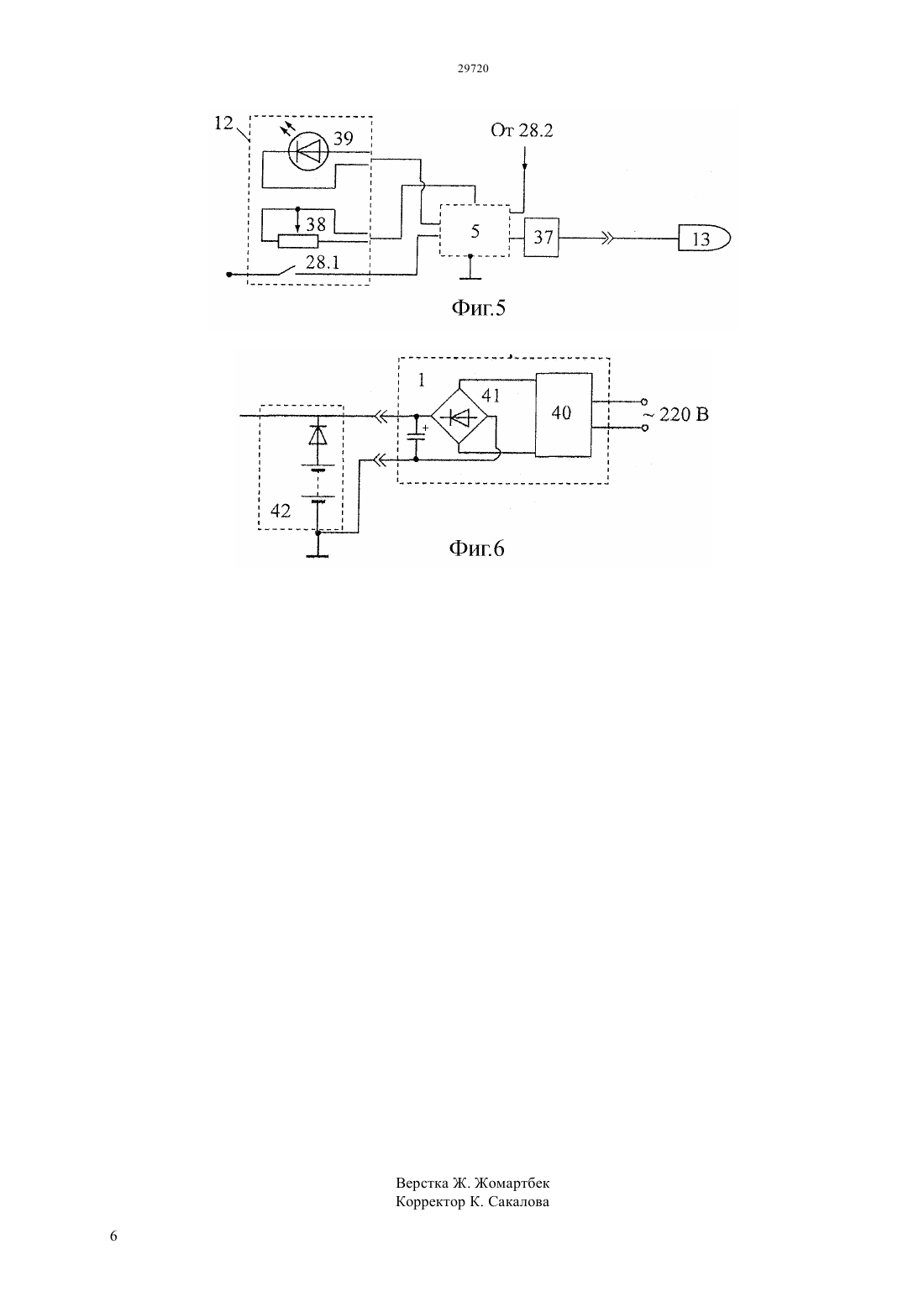

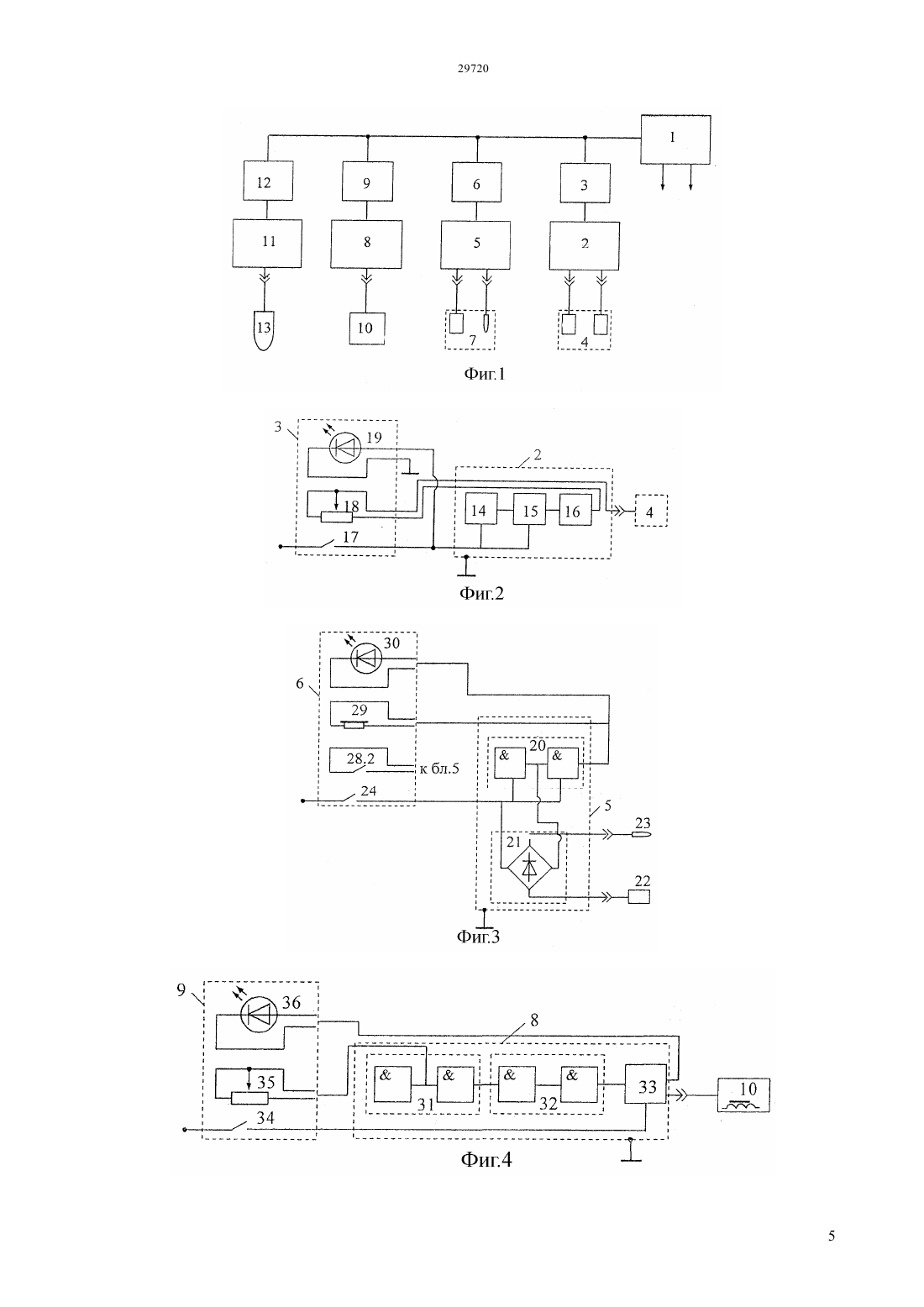

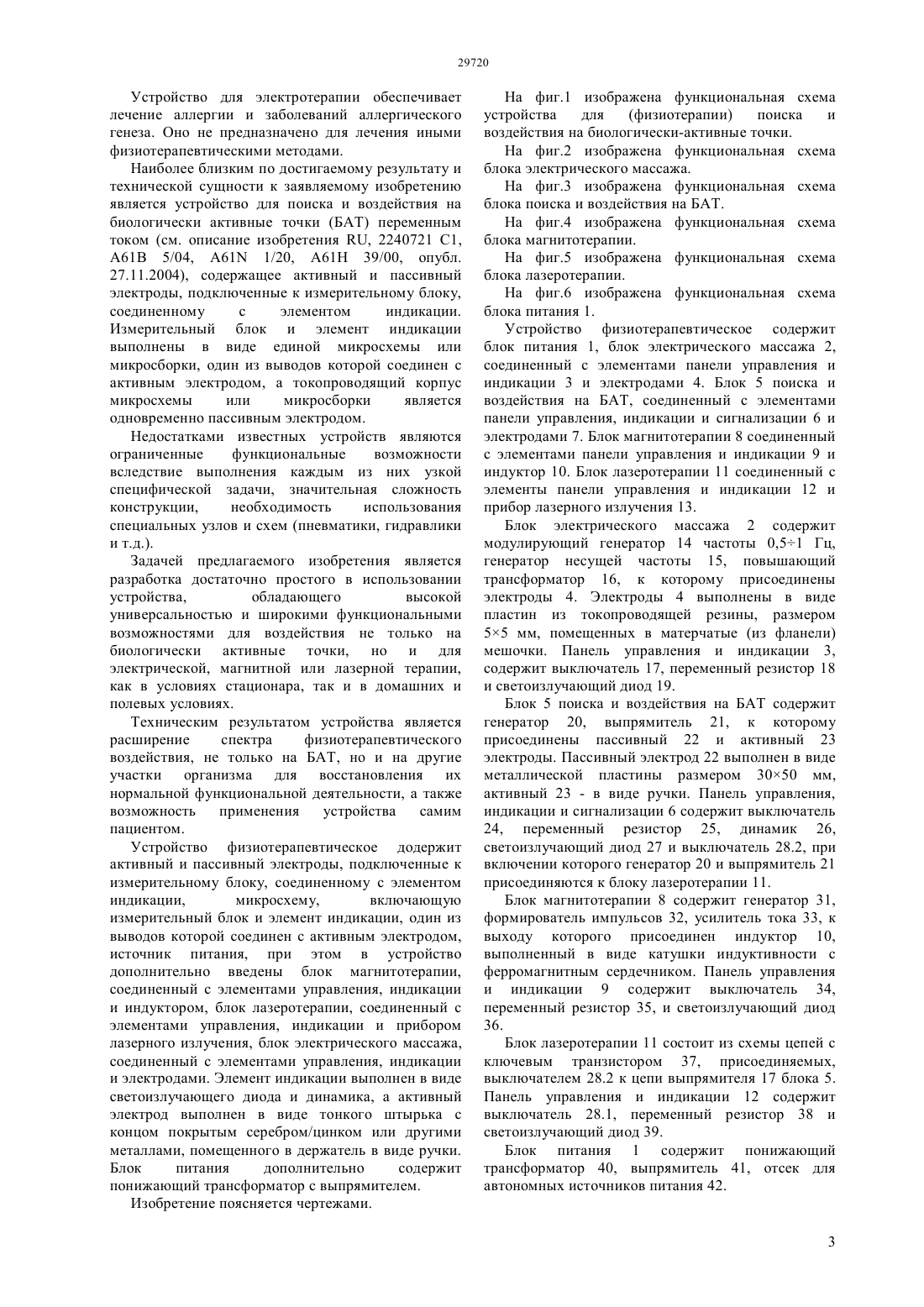

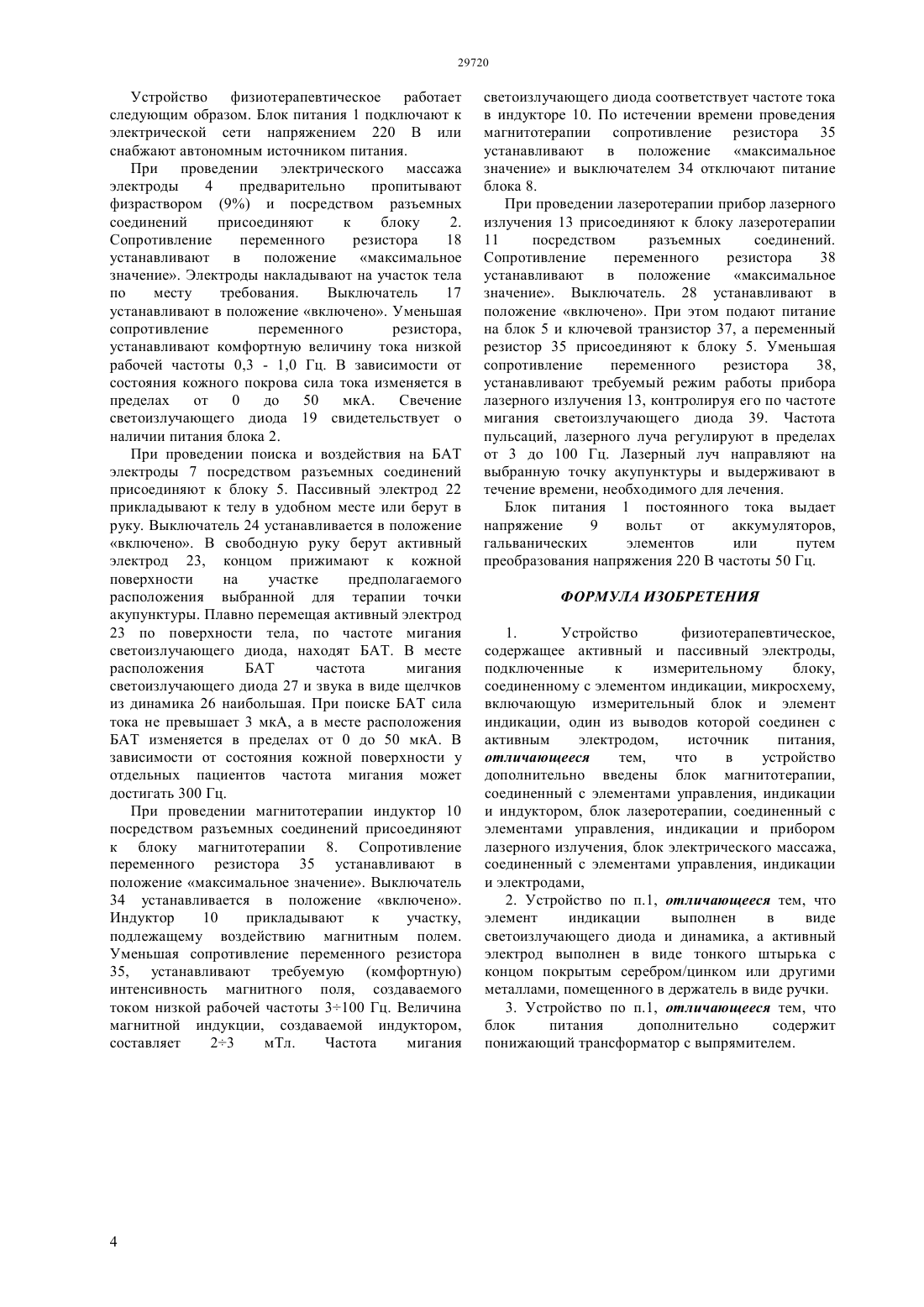

(51) 61 1/32 (2006.01) 61 2/02 (2006.01) 61 5/067 (2006.01) 61 39/02 (2006.01) 61 5/04 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ измерительный блок и элемент индикации, один из выводов которой соединен с активным электродом,источник питания, при этом в устройство дополнительно введены блок магнитотерапии,соединенный с элементами управления, индикации и индуктором, блок лазеротерапии, соединенный с элементами управления, индикации, и прибором лазерного излучения, блок электрического, массажа,соединенный с элементами управления, индикации и электродами. Элемент индикации выполнен в виде светоизлучающего диода и динамика, а активный электрод выполнен в виде тонкого штырька с концом покрытым серебром/цинком или другими металлами, помещенного в держатель в виде ручки. Блок питания дополнительно содержит понижающий трансформатор с выпрямителем. Техническим результатом устройства является расширение спектра физиотерапевтического воздействия, не только на биологически активные точки, но и на другие участки организма для восстановления их нормальной функциональной деятельности, а также возможность применения устройства самим пациентом.(медицинской технике),а именно к физиотерапевтическим устройствам и может быть использовано в лечебных учреждениях и в домашних условиях для поиска и воздействия на биологически активные точки, для лазеротерапии,магнитотерапии, лекарственного электрофореза,электротерапии, для восстановления жизненных сил организма при чрезмерной физической и интеллектуальной нагрузке и лечения различных заболеваний методами физиотерапии. Устройство физиотерапевтическое содержит активный и пассивный электроды, подключенные к измерительному блоку, соединенному с элементом индикации,микросхему,включающую(медицинской технике),а именно к физиотерапевтическим устройствам и может быть использовано в лечебных учреждениях и в домашних условиях для поиска и воздействия на биологически активные точки, для лазеротерапии,магнитотерапии, лекарственного электрофореза,электротерапии, для восстановления жизненных сил организма при чрезмерной физической и интеллектуальной нагрузке и лечения различных заболеваний методами физиотерапии. Известно, что одним из основных методов лечения различных заболеваний является медикаментозный. В то же время он не всегда оказывается эффективным и нередко приводит к нежелательным последствиям. Физиотерапевтические методы,такие как электротерапия,электрофорез,лазеротерапия,магнитотерапия, широко применяются в настоящее время и в совокупности являются дополнительным фактором лечения. В последние годы уходят от интенсивных тепловых воздействий, отдавая предпочтение низко интенсивным,слабым,нетепловым. Таковыми являются низкочастотные воздействия. Воздействие низкочастотным магнитным полем малой напряженности стимулирует внутренние иммунные системы организма, снимает болевые синдромы, улучшает кровообращение застойных зон, стимулирует капилляры нервных окончаний,ускоряет заживление ран. Достоинством лазерной акупунктуры является ее безопасность по сравнению с иглоукалыванием,отсутствуют болевые ощущения. Воздействие лазером на биологически активные точки (БАТ) благоприятно содействует оздоровлению организма человека. Воздействие переменным током малой величины нормализует работу мышц, снимает усталость. Известно устройство для магнитотерапии (см. описание изобретения , 2496533 С 2, 61 2/04,опубл. 27.10.2013),содержащее генератор изменяющегося во времени тока и подключенный к генератору тока индуктор, выполненный плоским прямоугольной формы, из четырех отрезков плоского ленточного кабеля и четырех соединительных пластин из твердого диэлектрика,содержащих крепежные отверстия,металлизированные отверстия и соосные с ними кольцевые контактные площадки. Индуктор закреплен между двумя одинаковыми прямоугольными отрезками плотной ткали со сшитыми между собой краями и изготовлен в виде покрывала для кровати или кушетки. Лечебный эффект известного устройства для магнитотерапии основан на распределенном общем воздействии на все тело человека изменяющимся во времени низкочастотным магнитным полем. Недостатком известного устройства является сложность его применения для локального воздействия магнитным полем на определенные части человеческого тела. Оно не обеспечивает поиск и воздействие на биологически активные точки, проведение лазеротерапии, электротерапии. Известно устройство для магнитотерапии (см. описание изобретения , 2274476 02, А 61 2/04,опубл. 20.04.2006), содержащее понижающий трансформатор,индуктор магнитного доля,выпрямитель,цепочку с резисторами и конденсатором, переключатель режимов работы. Три режима работы известного устройства магнитотерапии синусоидальный и импульсный двух уровней с фиксированной частотой 50 Гц расширяют его терапевтические возможности,однако устройство не обеспечивает проведение магнитотерапии при других частотах, а также не обеспечивает проведение лазеротерапии,электротерапии,поиск и воздействие на биологически активные точки (БАТ) с лечебной целью. Известно устройство для поиска и воздействия на биологически активные точки переменным током(см. описание изобретения , 2485929 С 2, А 61 Н 39/02, опубл. 27.06.2013) содержащее три постоянных резистора, один переменный резистор,однофазный мост, микроамперметр, щуп и пластину. Недостатками известного устройства являются ограниченная область его применения, оно обеспечивает только поиск и воздействие на БАТ полупериодами тока промышленной частоты одной полярности, что снижает лечебный эффект,устройство не универсальное. Известно устройство для лазерной акупунктуры(см. описание изобретения , 2458974 С 2, А 61 Н 39/02, А 61 5/067, опубл. 20.08.2012), содержащее корпус в виде ручки, внутри которого расположены блок питания и управления и лазерный диод,излучение которого через выходное отверстие на заостренном конце ручки выводится наружу, на боковой поверхности расположен общий электрод. Лазерный диод, блок питания и общий электрод подключены к блоку управления, на внутренней боковой поверхности выходного отверстия расположен металлический датчик, изготовленный или покрытый слоем серебра/цинка или других металлов. Данное устройство позволяет осуществлять поиск биологических активных точек (БАТ),проводить электрофорез ионов серебра (цинка) параллельно лазерной акупунктуры. Объединение двух лечебных факторов повышает эффективность каждого из них. Однако, данное устройство не обладает универсальностью, оно не обеспечивает приведение магнитной терапии. Известно устройство для электротерапии (см. описание изобретения , 39829 1, А 61 1/00,опубл. 20.04.2004), содержащее три генератора импульсов, три ключа, три диода, два электрода, два не инвертируемых элемента и один инвертируемый элемент, соединенные между собой в соответствии с функциональным назначением, относящееся к устройствам для лечения болезней микротоками низкой частоты. Устройство для электротерапии обеспечивает лечение аллергии и заболеваний аллергического генеза. Оно не предназначено для лечения иными физиотерапевтическими методами. Наиболее близким по достигаемому результату и технической сущности к заявляемому изобретению является устройство для поиска и воздействия на биологически активные точки (БАТ) переменным током (см. описание изобретения , 2240721 С 1,А 61 В 5/04, 61 1/20, А 61 Н 39/00, опубл. 27.11.2004), содержащее активный и пассивный электроды, подключенные к измерительному блоку,соединенному с элементом индикации. Измерительный блок и элемент индикации выполнены в виде единой микросхемы или микросборки, один из выводов которой соединен с активным электродом, а токопроводящий корпус микросхемы или микросборки является одновременно пассивным электродом. Недостатками известных устройств являются ограниченные функциональные возможности вследствие выполнения каждым из них узкой специфической задачи, значительная сложность конструкции,необходимость использования специальных узлов и схем (пневматики, гидравлики и т.д.). Задачей предлагаемого изобретения является разработка достаточно простого в использовании устройства,обладающего высокой универсальностью и широкими функциональными возможностями для воздействия не только на биологически активные точки, но и для электрической, магнитной или лазерной терапии,как в условиях стационара, так и в домашних и полевых условиях. Техническим результатом устройства является расширение спектра физиотерапевтического воздействия, не только на БАТ, но и на другие участки организма для восстановления их нормальной функциональной деятельности, а также возможность применения устройства самим пациентом. Устройство физиотерапевтическое додержит активный и пассивный электроды, подключенные к измерительному блоку, соединенному с элементом индикации,микросхему,включающую измерительный блок и элемент индикации, один из выводов которой соединен с активным электродом,источник питания, при этом в устройство дополнительно введены блок магнитотерапии,соединенный с элементами управления, индикации и индуктором, блок лазеротерапии, соединенный с элементами управления, индикации и прибором лазерного излучения, блок электрического массажа,соединенный с элементами управления, индикации и электродами. Элемент индикации выполнен в виде светоизлучающего диода и динамика, а активный электрод выполнен в виде тонкого штырька с концом покрытым серебром/цинком или другими металлами, помещенного в держатель в виде ручки. Блок питания дополнительно содержит понижающий трансформатор с выпрямителем. Изобретение поясняется чертежами. На фиг.1 изображена функциональная схема устройства для(физиотерапии) поиска и воздействия на биологически-активные точки. На фиг.2 изображена функциональная схема блока электрического массажа. На фиг.3 изображена функциональная схема блока поиска и воздействия на БАТ. На фиг.4 изображена функциональная схема блока магнитотерапии. На фиг.5 изображена функциональная схема блока лазеротерапии. На фиг.6 изображена функциональная схема блока питания 1. Устройство физиотерапевтическое содержит блок питания 1, блок электрического массажа 2,соединенный с элементами панели управления и индикации 3 и электродами 4. Блок 5 поиска и воздействия на БАТ, соединенный с элементами панели управления, индикации и сигнализации 6 и электродами 7. Блок магнитотерапии 8 соединенный с элементами панели управления и индикации 9 и индуктор 10. Блок лазеротерапии 11 соединенный с элементы панели управления и индикации 12 и прибор лазерного излучения 13. Блок электрического массажа 2 содержит модулирующий генератор 14 частоты 0,51 Гц,генератор несущей частоты 15, повышающий трансформатор 16, к которому присоединены электроды 4. Электроды 4 выполнены в виде пластин из токопроводящей резины, размером 55 мм, помещенных в матерчатые (из фланели) мешочки. Панель управления и индикации 3,содержит выключатель 17, переменный резистор 18 и светоизлучающий диод 19. Блок 5 поиска и воздействия на БАТ содержит генератор 20, выпрямитель 21, к которому присоединены пассивный 22 и активный 23 электроды. Пассивный электрод 22 выполнен в виде металлической пластины размером 3050 мм,активный 23 - в виде ручки. Панель управления,индикации и сигнализации 6 содержит выключатель 24, переменный резистор 25, динамик 26,светоизлучающий диод 27 и выключатель 28.2, при включении которого генератор 20 и выпрямитель 21 присоединяются к блоку лазеротерапии 11. Блок магнитотерапии 8 содержит генератор 31,формирователь импульсов 32, усилитель тока 33, к выходу которого присоединен индуктор 10,выполненный в виде катушки индуктивности с ферромагнитным сердечником. Панель управления и индикации 9 содержит выключатель 34,переменный резистор 35, и светоизлучающий диод 36. Блок лазеротерапии 11 состоит из схемы цепей с ключевым транзистором 37, присоединяемых,выключателем 28.2 к цепи выпрямителя 17 блока 5. Панель управления и индикации 12 содержит выключатель 28.1, переменный резистор 38 и светоизлучающий диод 39. Блок питания 1 содержит понижающий трансформатор 40, выпрямитель 41, отсек для автономных источников питания 42. Устройство физиотерапевтическое работает следующим образом. Блок питания 1 подключают к электрической сети напряжением 220 В или снабжают автономным источником питания. При проведении электрического массажа электроды 4 предварительно пропитывают физраствором (9) и посредством разъемных соединений присоединяют к блоку 2. Сопротивление переменного резистора 18 устанавливают в положение максимальное значение. Электроды накладывают на участок тела по месту требования. Выключатель 17 устанавливают в положение включено. Уменьшая сопротивление переменного резистора,устанавливают комфортную величину тока низкой рабочей частоты 0,3 - 1,0 Гц. В зависимости от состояния кожного покрова сила тока изменяется в пределах от 0 до 50 мкА. Свечение светоизлучающего диода 19 свидетельствует о наличии питания блока 2. При проведении поиска и воздействия на БАТ электроды 7 посредством разъемных соединений присоединяют к блоку 5. Пассивный электрод 22 прикладывают к телу в удобном месте или берут в руку. Выключатель 24 устанавливается в положение включено. В свободную руку берут активный электрод 23, концом прижимают к кожной поверхности на участке предполагаемого расположения выбранной для терапии точки акупунктуры. Плавно перемещая активный электрод 23 по поверхности тела, по частоте мигания светоизлучающего диода, находят БАТ. В месте расположения БАТ частота мигания светоизлучающего диода 27 и звука в виде щелчков из динамика 26 наибольшая. При поиске БАТ сила тока не превышает 3 мкА, а в месте расположения БАТ изменяется в пределах от 0 до 50 мкА. В зависимости от состояния кожной поверхности у отдельных пациентов частота мигания может достигать 300 Гц. При проведении магнитотерапии индуктор 10 посредством разъемных соединений присоединяют к блоку магнитотерапии 8. Сопротивление переменного резистора 35 устанавливают в положение максимальное значение. Выключатель 34 устанавливается в положение включено. Индуктор 10 прикладывают к участку,подлежащему воздействию магнитным полем. Уменьшая сопротивление переменного резистора 35, устанавливают требуемую (комфортную) интенсивность магнитного поля, создаваемого током низкой рабочей частоты 3100 Гц. Величина магнитной индукции, создаваемой индуктором,составляет 23 мТл. Частота мигания светоизлучающего диода соответствует частоте тока в индукторе 10. По истечении времени проведения магнитотерапии сопротивление резистора 35 устанавливают в положение максимальное значение и выключателем 34 отключают питание блока 8. При проведении лазеротерапии прибор лазерного излучения 13 присоединяют к блоку лазеротерапии 11 посредством разъемных соединений. Сопротивление переменного резистора 38 устанавливают в положение максимальное значение. Выключатель. 28 устанавливают в положение включено. При этом подают питание на блок 5 и ключевой транзистор 37, а переменный резистор 35 присоединяют к блоку 5. Уменьшая сопротивление переменного резистора 38,устанавливают требуемый режим работы прибора лазерного излучения 13, контролируя его по частоте мигания светоизлучающего диода 39. Частота пульсаций, лазерного луча регулируют в пределах от 3 до 100 Гц. Лазерный луч направляют на выбранную точку акупунктуры и выдерживают в течение времени, необходимого для лечения. Блок питания 1 постоянного тока выдает напряжение 9 вольт от аккумуляторов,гальванических элементов или путем преобразования напряжения 220 В частоты 50 Гц. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство физиотерапевтическое,содержащее активный и пассивный электроды,подключенные к измерительному блоку,соединенному с элементом индикации, микросхему,включающую измерительный блок и элемент индикации, один из выводов которой соединен с активным электродом,источник питания,отличающееся тем,что в устройство дополнительно введены блок магнитотерапии,соединенный с элементами управления, индикации и индуктором, блок лазеротерапии, соединенный с элементами управления, индикации и прибором лазерного излучения, блок электрического массажа,соединенный с элементами управления, индикации и электродами,2. Устройство по п.1, отличающееся тем, что элемент индикации выполнен в виде светоизлучающего диода и динамика, а активный электрод выполнен в виде тонкого штырька с концом покрытым серебром/цинком или другими металлами, помещенного в держатель в виде ручки. 3. Устройство по п.1, отличающееся тем, что блок питания дополнительно содержит понижающий трансформатор с выпрямителем.
