Устройство сигнальное автомобильное световое «Внимание! На дороге пешеход»

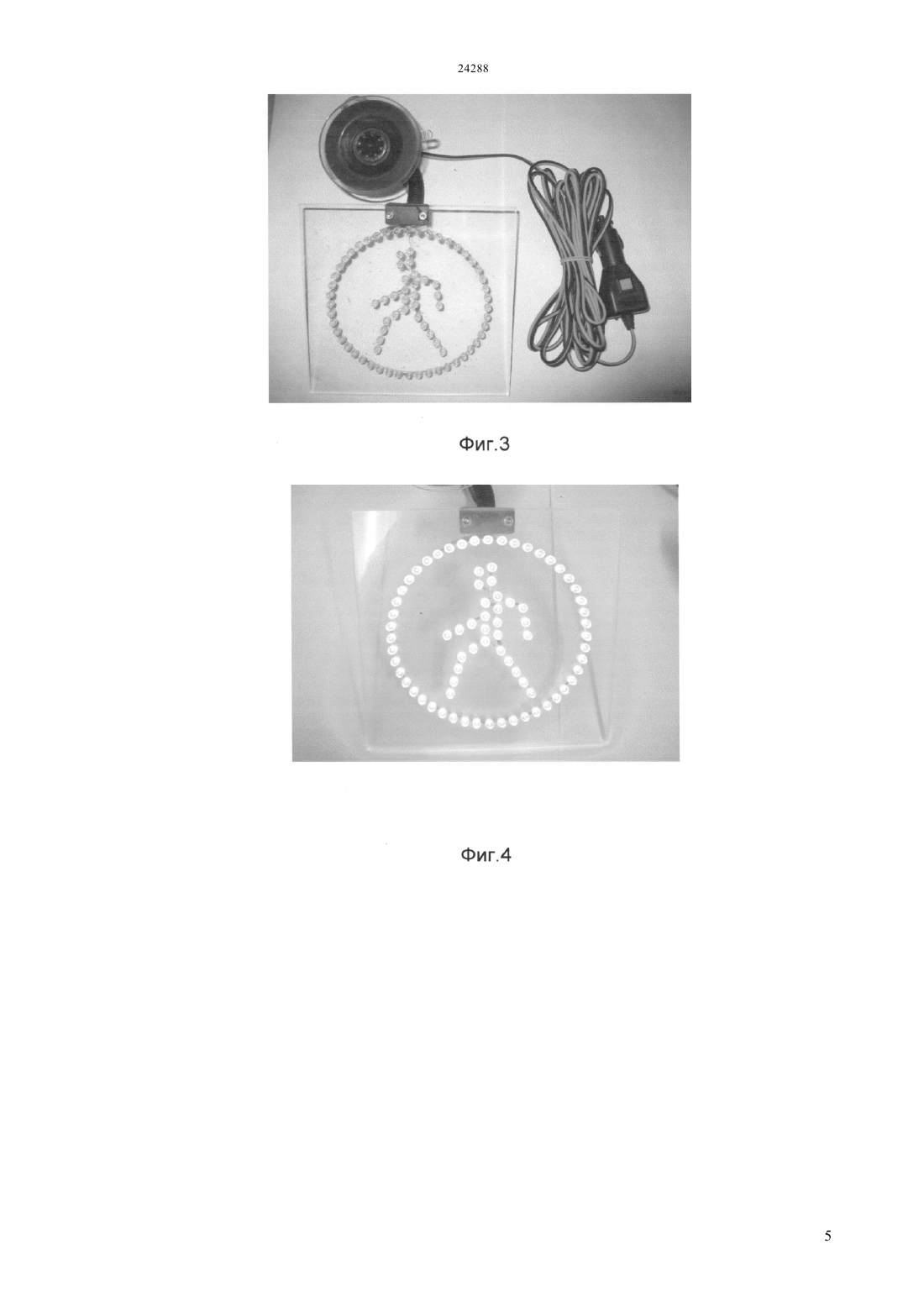

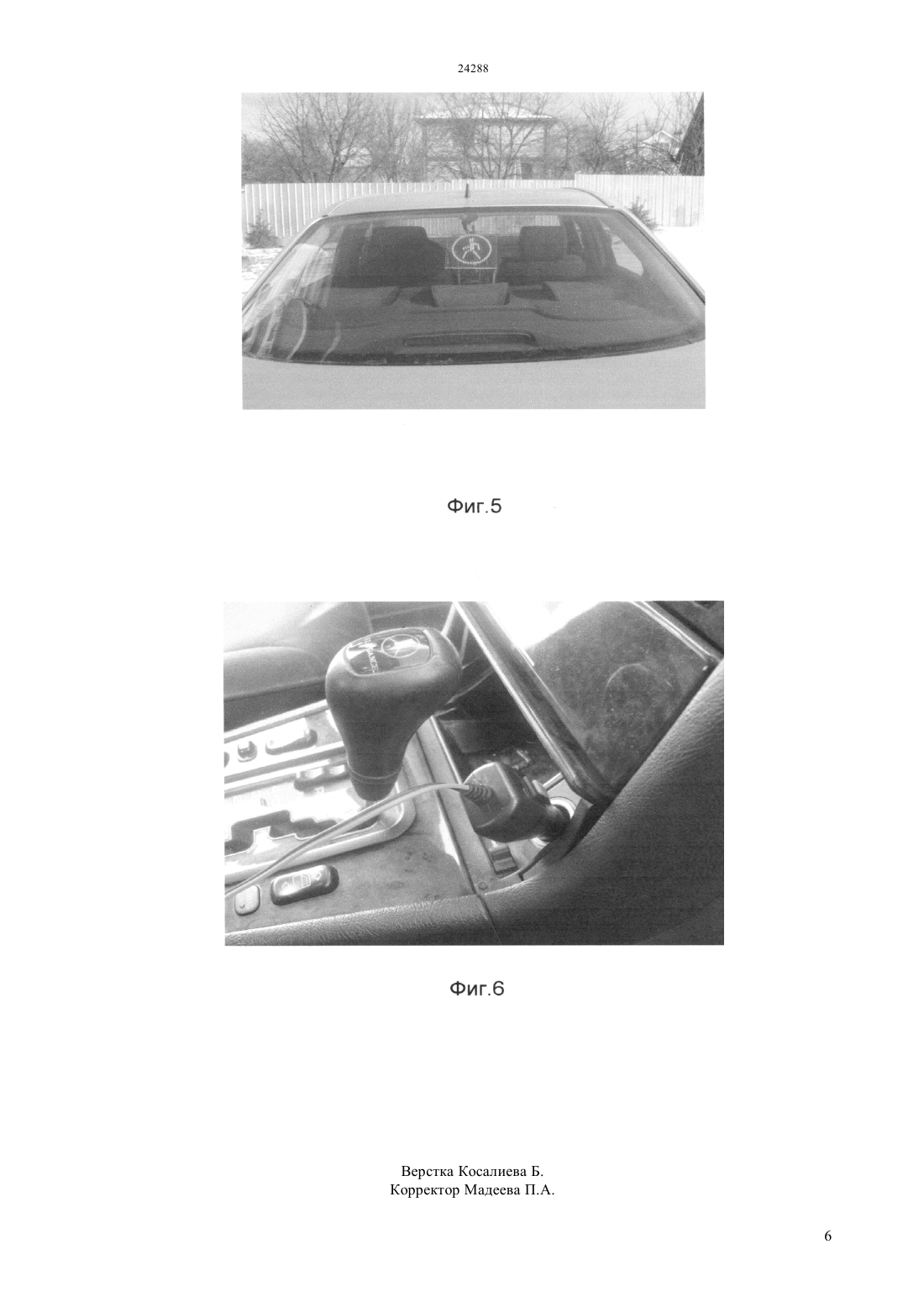

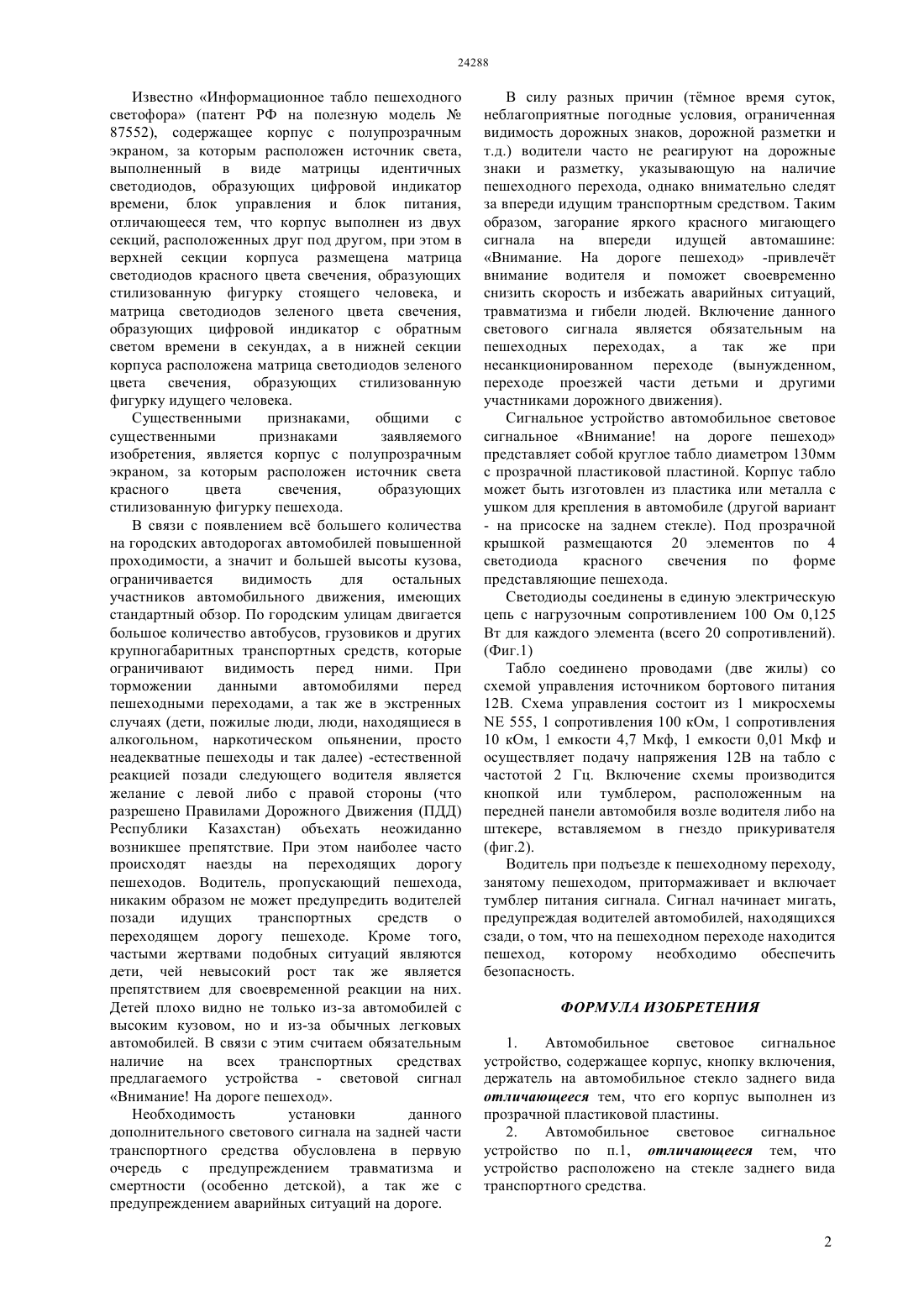

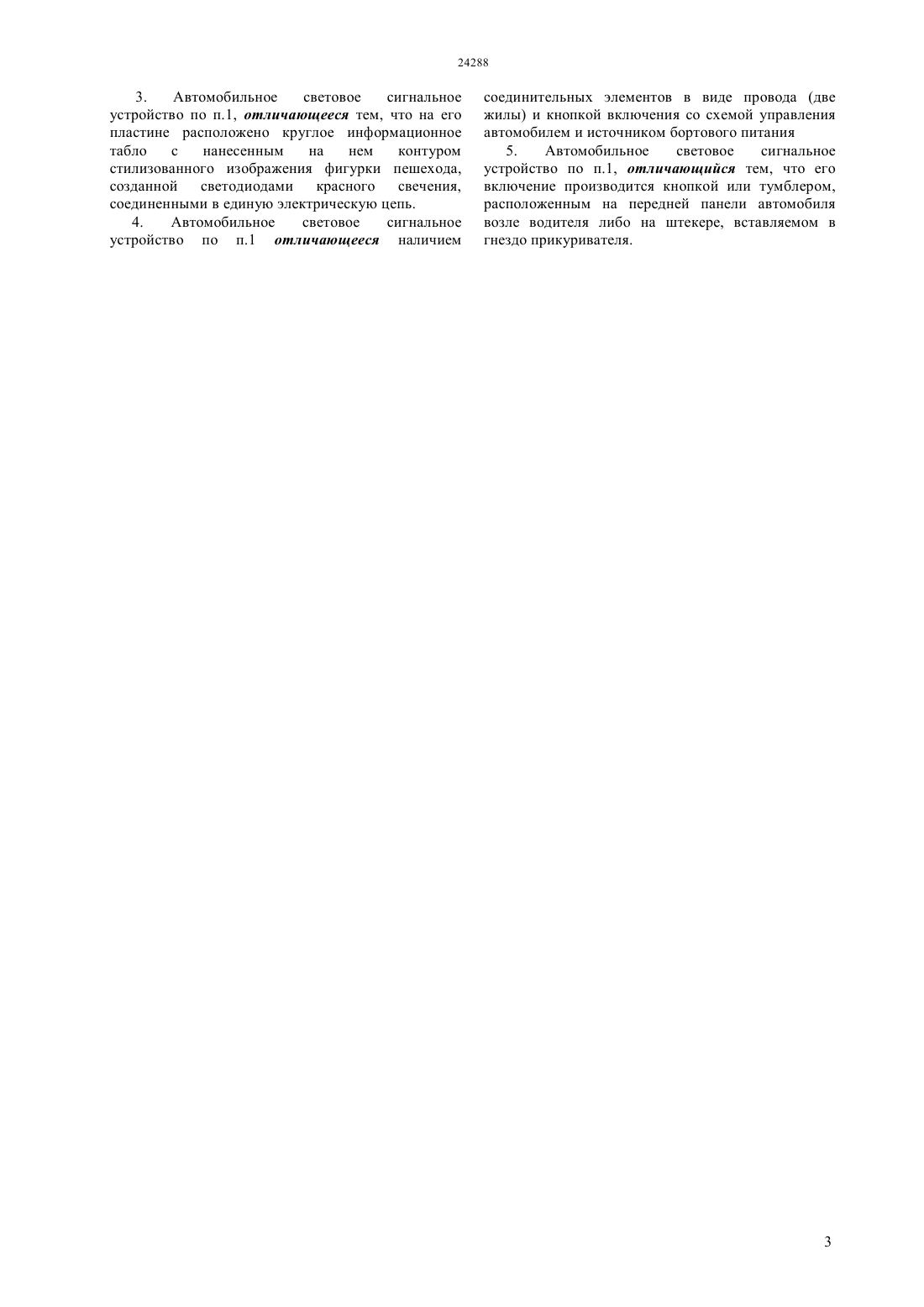

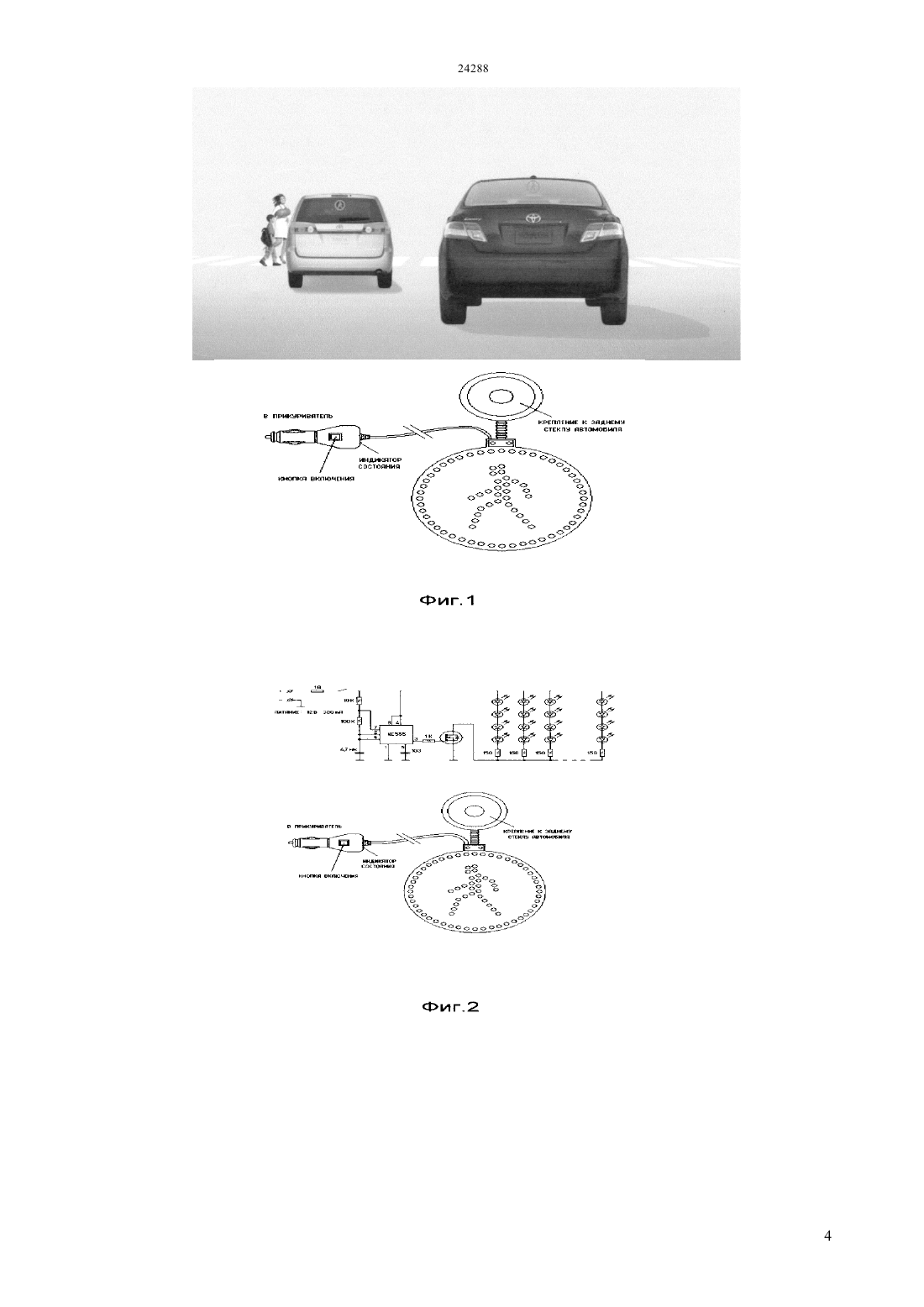

(51) 08 1/133 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к области сигнальных устройств и может использоваться для оповещения наличия пешехода (ов) на пешеходном переходе для движущихся транспортных средств. Использование предложенного решения позволяет существенно сократить число дорожнотранспортных происшествий, травматизма и гибели людей на пешеходных переходах в любом населенном пункте мира при любых условиях видимости на автомобильных дорогах.(56) Патент на полезную модель 87552, 08 1/095, 2009(54) УСТРОЙСТВО СИГНАЛЬНОЕ АВТОМОБИЛЬНОЕ СВЕТОВОЕ ВНИМАНИЕ НА ДОРОГЕ ПЕШЕХОД Известно Информационное табло пешеходного светофора (патент РФ на полезную модель 87552), содержащее корпус с полупрозрачным экраном, за которым расположен источник света,выполненный в виде матрицы идентичных светодиодов, образующих цифровой индикатор времени, блок управления и блок питания,отличающееся тем, что корпус выполнен из двух секций, расположенных друг под другом, при этом в верхней секции корпуса размещена матрица светодиодов красного цвета свечения, образующих стилизованную фигурку стоящего человека, и матрица светодиодов зеленого цвета свечения,образующих цифровой индикатор с обратным светом времени в секундах, а в нижней секции корпуса расположена матрица светодиодов зеленого цвета свечения, образующих стилизованную фигурку идущего человека. Существенными признаками,общими с существенными признаками заявляемого изобретения, является корпус с полупрозрачным экраном, за которым расположен источник света красного цвета свечения,образующих стилизованную фигурку пешехода. В связи с появлением вс большего количества на городских автодорогах автомобилей повышенной проходимости, а значит и большей высоты кузова,ограничивается видимость для остальных участников автомобильного движения, имеющих стандартный обзор. По городским улицам двигается большое количество автобусов, грузовиков и других крупногабаритных транспортных средств, которые ограничивают видимость перед ними. При торможении данными автомобилями перед пешеходными переходами, а так же в экстренных случаях (дети, пожилые люди, люди, находящиеся в алкогольном, наркотическом опьянении, просто неадекватные пешеходы и так далее) -естественной реакцией позади следующего водителя является желание с левой либо с правой стороны (что разрешено Правилами Дорожного Движения (ПДД) Республики Казахстан) объехать неожиданно возникшее препятствие. При этом наиболее часто происходят наезды на переходящих дорогу пешеходов. Водитель, пропускающий пешехода,никаким образом не может предупредить водителей позади идущих транспортных средств о переходящем дорогу пешеходе. Кроме того,частыми жертвами подобных ситуаций являются дети, чей невысокий рост так же является препятствием для своевременной реакции на них. Детей плохо видно не только из-за автомобилей с высоким кузовом, но и из-за обычных легковых автомобилей. В связи с этим считаем обязательным наличие на всех транспортных средствах предлагаемого устройства - световой сигнал Внимание На дороге пешеход. Необходимость установки данного дополнительного светового сигнала на задней части транспортного средства обусловлена в первую очередь с предупреждением травматизма и смертности (особенно детской), а так же с предупреждением аварийных ситуаций на дороге. В силу разных причин (тмное время суток,неблагоприятные погодные условия, ограниченная видимость дорожных знаков, дорожной разметки и т.д.) водители часто не реагируют на дорожные знаки и разметку, указывающую на наличие пешеходного перехода, однако внимательно следят за впереди идущим транспортным средством. Таким образом, загорание яркого красного мигающего сигнала на впереди идущей автомашине Внимание. На дороге пешеход -привлечт внимание водителя и поможет своевременно снизить скорость и избежать аварийных ситуаций,травматизма и гибели людей. Включение данного светового сигнала является обязательным на пешеходных переходах,а так же при несанкционированном переходе (вынужденном,переходе проезжей части детьми и другими участниками дорожного движения). Сигнальное устройство автомобильное световое сигнальное Внимание на дороге пешеход представляет собой круглое табло диаметром 130 мм с прозрачной пластиковой пластиной. Корпус табло может быть изготовлен из пластика или металла с ушком для крепления в автомобиле (другой вариант- на присоске на заднем стекле). Под прозрачной крышкой размещаются 20 элементов по 4 светодиода красного свечения по форме представляющие пешехода. Светодиоды соединены в единую электрическую цепь с нагрузочным сопротивлением 100 Ом 0,125 Вт для каждого элемента (всего 20 сопротивлений).(Фиг.1) Табло соединено проводами (две жилы) со схемой управления источником бортового питания 12 В. Схема управления состоит из 1 микросхемы 555, 1 сопротивления 100 кОм, 1 сопротивления 10 кОм, 1 емкости 4,7 Мкф, 1 емкости 0,01 Мкф и осуществляет подачу напряжения 12 В на табло с частотой 2 Гц. Включение схемы производится кнопкой или тумблером, расположенным на передней панели автомобиля возле водителя либо на штекере, вставляемом в гнездо прикуривателя(фиг.2). Водитель при подъезде к пешеходному переходу,занятому пешеходом, притормаживает и включает тумблер питания сигнала. Сигнал начинает мигать,предупреждая водителей автомобилей, находящихся сзади, о том, что на пешеходном переходе находится пешеход,которому необходимо обеспечить безопасность. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Автомобильное световое сигнальное устройство, содержащее корпус, кнопку включения,держатель на автомобильное стекло заднего вида отличающееся тем, что его корпус выполнен из прозрачной пластиковой пластины. 2. Автомобильное световое сигнальное устройство по п.1, отличающееся тем, что устройство расположено на стекле заднего вида транспортного средства. 3. Автомобильное световое сигнальное устройство по п.1, отличающееся тем, что на его пластине расположено круглое информационное табло с нанесенным на нем контуром стилизованного изображения фигурки пешехода,созданной светодиодами красного свечения,соединенными в единую электрическую цепь. 4. Автомобильное световое сигнальное устройство по п.1 отличающееся наличием соединительных элементов в виде провода (две жилы) и кнопкой включения со схемой управления автомобилем и источником бортового питания 5. Автомобильное световое сигнальное устройство по п.1, отличающийся тем, что его включение производится кнопкой или тумблером,расположенным на передней панели автомобиля возле водителя либо на штекере, вставляемом в гнездо прикуривателя.
