Способ розжига угля
Формула / Реферат
Изобретение относится к энергетике и может быть использовано при растопке отопительных котлов, например, домашних печей.
Техническим результатом является повышение устойчивости и надежности воспламенения топлива.
Сущность способа заключается в том, что в начальной стадии растопки в массу угля, находящегося в топке котла помещают растопитель угля, представляющий из себя темный термоэлектронагреватель (ТЭН) и к последнему подводят электрический ток. При этом куски угля подогреваются от излучаемой ТЭНом энергии и воспламеняются.
Способ осуществляется следующим образом.

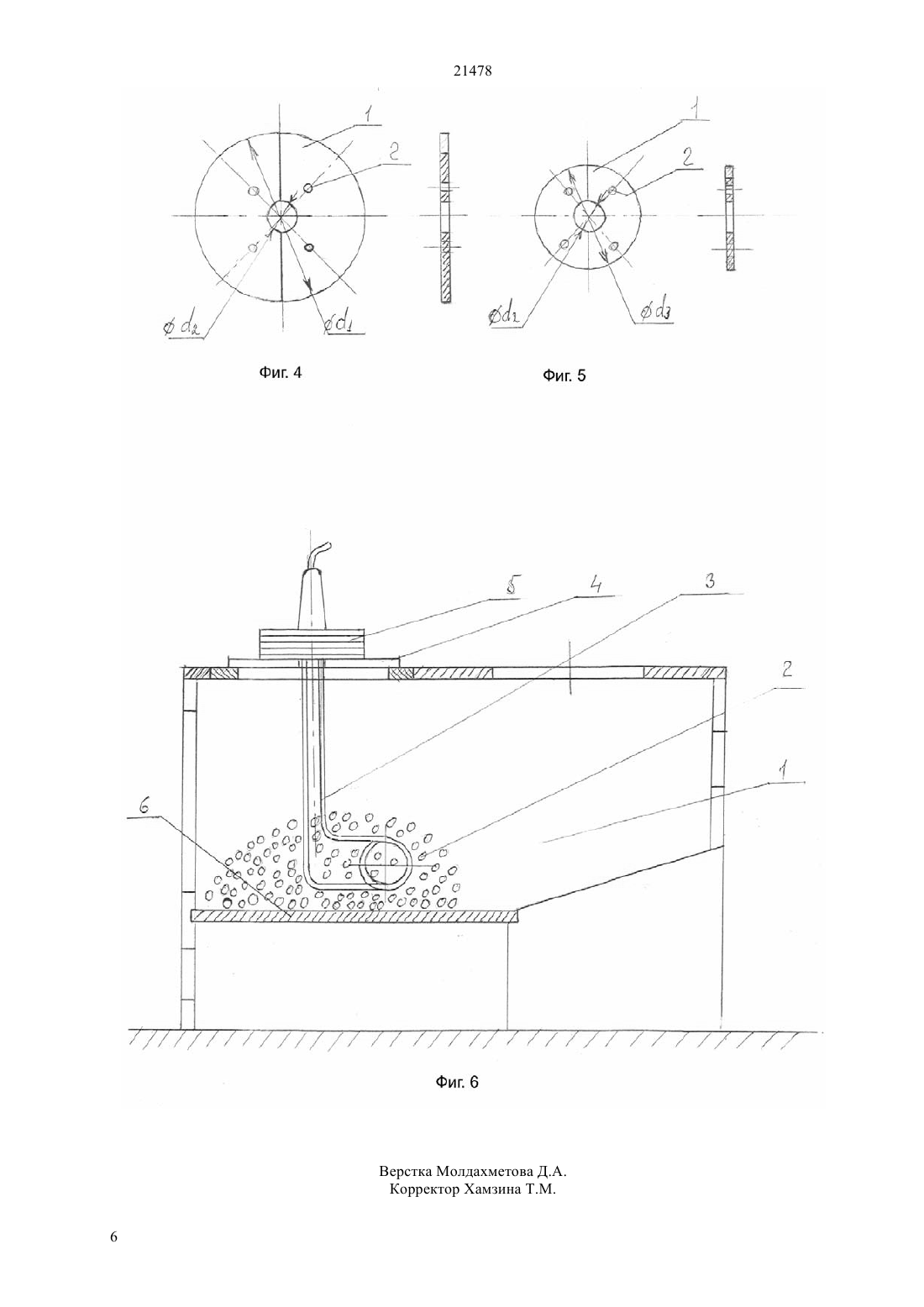

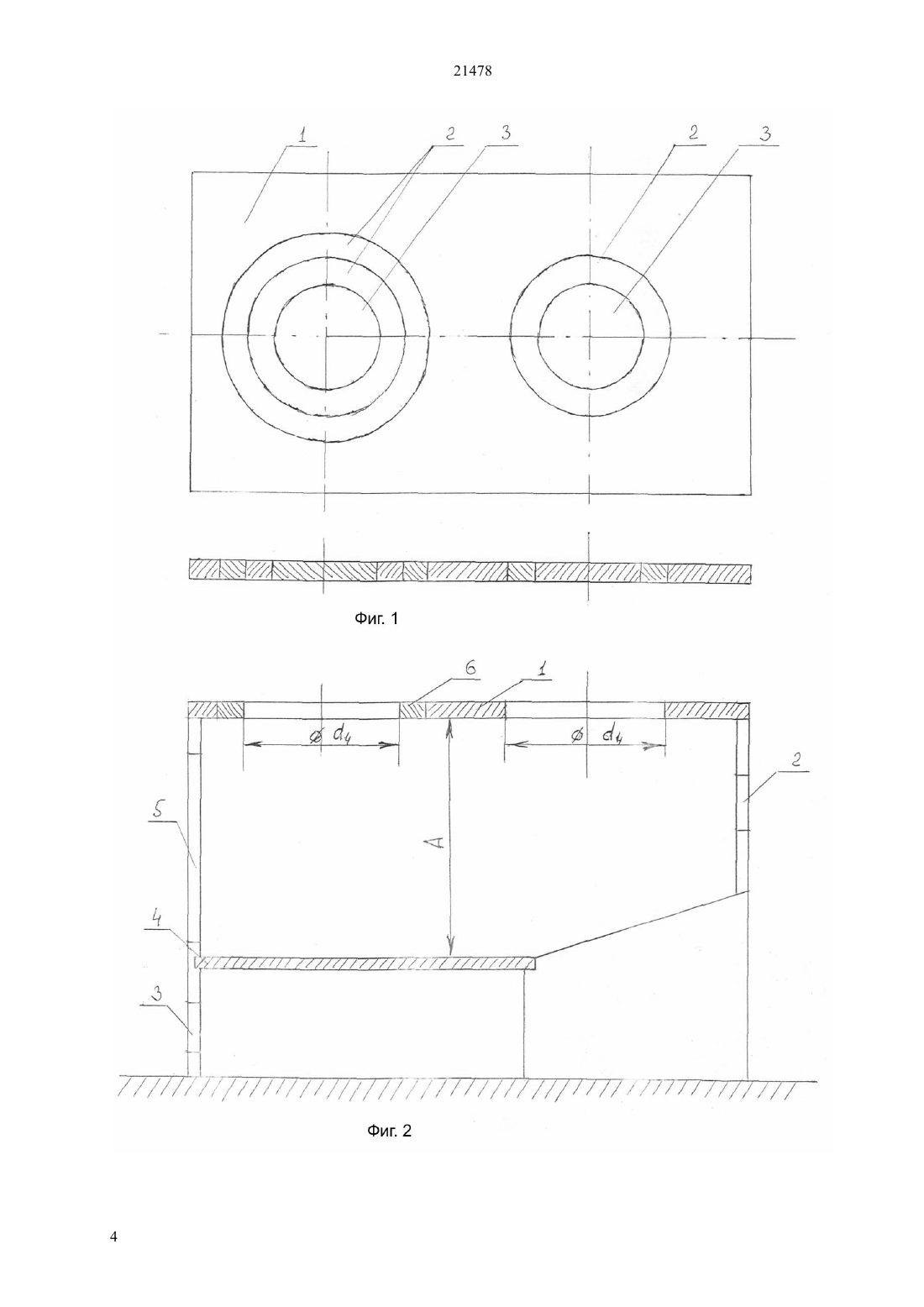

В топку печи помещают уголь, затем через отверстие в крышке плиты в топку вводят растопитель угля. Для этого с плиты снимается часть колец, расположенных в передней части плиты и вместо него устанавливается эбонитовое кольцо, выполненное в виде 2-х полуколец. Между двумя половинками кольца устанавливается растопитель угля. Для регулирования высоты установки растопителя угля поверх эбонитового кольца устанавливают регулирующие кольца, также состоящих из 2-х половинок. Регулирующие кольца закрепляются на эбонитовом кольце посредством 2-х болтовых соединений на каждой из его половинок. После установки растопитель угля на него нагребают уголь. Затем к растопитель угля подводят электрический ток. При этом ТЭН растопитель угля накаляется и от него происходит воспламенение топлива. После этого растопитель угля отключают от электрического тока и вынимают из топки, для чего раздвигают половинки эбонитового кольца с закрепленными на них регулирующими кольцами. После удаления растопителя угля снятые кольца плиты возвращаются на свое место.
Текст
(51) 23 99/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ В топку печи помещают уголь, затем через отверстие в крышке плиты в топку вводят растопитель угля. Для этого с плиты снимается часть колец, расположенных в передней части плиты и вместо него устанавливается эбонитовое кольцо, выполненное в виде 2-х полуколец. Между двумя половинками кольца устанавливается растопитель угля. Для регулирования высоты установки растопителя угля поверх эбонитового кольца устанавливают регулирующие кольца, также состоящих из 2-х половинок. Регулирующие кольца закрепляются на эбонитовом кольце посредством 2 х болтовых соединений на каждой из его половинок. После установки растопитель угля на него нагребают уголь. Затем к растопитель угля подводят электрический ток. При этом ТЭН растопитель угля накаляется и от него происходит воспламенение топлива. После этого растопитель угля отключают от электрического тока и вынимают из топки, для чего раздвигают половинки эбонитового кольца с закрепленными на них регулирующими кольцами. После удаления растопителя угля снятые кольца плиты возвращаются на свое место.(56) Глинков М.А. Основы общей теории печей. 2 изд., М. 1962 Лариков Н.Н. Теплотехника - М. Стройиздат,1985, с. 348-349(57) Изобретение относится к энергетике и может быть использовано при растопке отопительных котлов, например, домашних печей. Техническим результатом является повышение устойчивости и надежности воспламенения топлива. Сущность способа заключается в том, что в начальной стадии растопки в массу угля,находящегося в топке котла помещают растопитель угля,представляющий из себя темный термоэлектронагреватель (ТЭН) и к последнему подводят электрический ток. При этом куски угля подогреваются от излучаемой ТЭНом энергии и воспламеняются. Способ осуществляется следующим образом. 21478 Изобретение относится к энергетике и может быть использовано при растопке отопительных котлов, например, домашних печей. Известен способ розжига факела и стабилизации его горения в котлоагрегатах, основным топливом для которого является угольная пыль, посредством мазута или природного газа. В начальной стадии растопки в топке котла сжигают мазут или природный газ, подаваемые, соответственно, через мазутные форсунки или газовые горелки. По мере прогрева топки и доведения ее теплового состояния до задаваемого инструкцией по эксплуатации котла уровня в топку подают угольную пыль. Угольная пыль подогревается мазутом и воспламеняется(Котельные и турбинные установки энергоблоков мощностью 500 и 800 МВт./ Под ред. В.Е. Дорощука и В.Б. Рубана. М. Энергия, 1979). Недостатком известного способа является низкая эффективность топливоиспользования. Известен способ розжига и стабилизации горения пылеугольного факела на основе плазменного воспламенения угольной пыли,подаваемой в топку котла. Розжиг факела начинают включением плазмотрона, расположенного у устья пылеугольной горелки, и подачи пылеугольной аэросмеси в эту горелку. При взаимодействии аэросмеси (угольная пыль плюс воздух) со струей плазмы в топке у выхода из горелки аэросмесь воспламеняется, и при соблюдении определенных условий наблюдается устойчивое горение угольной пыли без использования второго вида топлива мазута или газа (пат. Великобритании 1585943,кл.Р 23 Б 1/00, 1981). Недостатком данного способа является сложность его осуществления. Общим недостатком известных способов является то, что они используются для розжига промышленных котлоагрегатов Наиболее близким к предлагаемому является способ розжига топлива (в основном каменного угля) в слоевых топках, к которым относятся и топки домашних печей (Глинков М.А. Основы общей теории печей. 2 изд., М. 1962. , Лариков Н.Н. Теплотехника, - М. Стройиздат, 1985, с. 348-349). Способ предусматривает розжиг каменного угля посредством применения древесного топлива (дров). В начальной стадии растопки в топке печи сжигают дрова, помещенные непосредственно в топке. По мере прогрева топки и достижения максимальной температуры горения дров, в топку подают каменный уголь. Куски угля подогреваются от пламени дров и воспламеняется. Недостатком известного способа является использование розжига угля второго вида топлива(дров). Использование леса в качестве растопки является самым малоэффективным способом использования природного сырья. Известны многочисленные случаи вырубки качественного леса с целью заготовки дров на зиму, что наносит вред окружающей нас среде,ухудшает экологическую обстановку. Задачей изобретения является создание эффективного способа розжига угля в котлах 2 домашних печей без использования второго вида топлива, который позволит повысить надежность воспламенения топлива и стабильность процесса его горения. Технический результат повышение устойчивости и надежности воспламенения топлива. Для достижения этого в способе розжига угля в котлоагрегатах в начальной стадии растопки в массу угля, находящегося в топке котла помещают растопитель угля, представляющий из себя темный термоэлектронагреватель (ТЭН) и к последнему подводят электрический ток. При этом куски угля подогреваются от излучаемой ТЭНом энергии и воспламеняются. Способ осуществляется следующим образом. В топку печи помещают кусочки угля размером от 10-ти до 40-50-ти мм, затем через отверстие в крышке плиты в топку вводят растопитель угля. Растопитель угля устанавливается в плите следующим образом. С плиты снимается часть колец, расположенных в передней части плиты и вместо него устанавливается эбонитовое кольцо. Эбонитовое кольцо выполнено в виде 2-х полуколец. Между двумя половинками кольца устанавливается растопитель угля. Растопитель угля не должен касаться колосника топки. Для регулирования высоты установки растопителя угля поверх эбонитового кольца устанавливают от 1-го до 5-ти регулирующих колец, также состоящих из 2 х половинок. Регулирующие кольца закрепляются на эбонитовом кольце посредством 2-х болтовых соединений на каждой из его половинок. После установки растопитель угля на него нагребают уголь. Затем к растопитель угля подводят электрический ток. При этом ТЭН растопитель угля накаляется и от него происходит воспламенение топлива. После этого растопитель угля отключают от электрического тока и вынимают из топки, для чего раздвигают половинки эбонитового кольца с закрепленными на них регулирующими кольцами. После удаления растопителя угля снятые кольца плиты возвращаются на свое место. Для ускорения процесса возгорания угля можно осуществить искусственный поддув воздуха в топку посредством вентилятора, например, бытового. Способ поясняется чертежами. На фиг. 1 изображена плита печного отопления. На фиг. 2 представлена схема топки печи На фиг. 3 представлен общий вид разжигателя топлива. На фиг. 4 изображено эбонитовое кольцо. На фиг. 5 изображено регулирующее кольцо. На фиг. 6 представлена схема установки разжигателя топлива. Пример осуществления способа. Печки, которые топятся углем практически стандартные. Чугунные плиты печи (фиг. 1) обычно имеют размер 410710 мм. Толщина плиты 7-8 мм. Диаметр большого отверстия плиты 270 мм,диаметр малого отверстия - 200 мм. Большое отверстие имеет кольцо диаметром 200 мм. Растопитель угля будет удобным если будет заходить в отверстие диаметра 4200 мм (фиг. 2). 21478 Растопитель угля должен заходить в отверстие диаметра 4200 мм, которое будет находиться в передней части печи, независимо от того, как положена плита на печку. На фиг. 2 приведена примерная схема печи, где позиции имеют следующие обозначения 1 чугунная плита 2 - вытяжная труба (дымоход) 3 дверка поддувала 4 - колосник 5 - дверка топки. Размер А - расстояние от плиты до колосника. Это расстояние обычно равно 260-300 мм. На фиг. 3 изображен растопитель угля. Позиции имеют следующие обозначения 1 - электрический провод 2 - электрический выключатель 3 - ручка(эбонитовая) 4 - электрический нагреватель. Техническая характеристика разжигателя топлива- напряжение электрического тока - 220-250 В,- потребляемая мощность - 2 кВт.- Величина тока срабатывания предохранителя 0,1 мА. Верхний диаметр ручки 25 мм, нижний диаметр 40 мм, длина ручки 80 мм. Длина нижней части растопителя равна 150 мм, высота витков - 70 мм. Расстояние между витками 40 мм, число витков равно трем. Расстояние от ручки до нижней части растопителя 300 мм. Диаметр при выходе электронагревателя из ручки равно 35 мм. Эбонитовое кольцо изображено на фиг. 4. Наружный диаметр кольца 1220 мм, внутренний 235 мм, толщина - 7 мм. Кольцо изготавливают из трудновозгораемого материала, например эбонита. Кольцо разрезают пополам, чтобы удобно было,после засыпки угля в печь просто задвинуть двумя половинками отверстие 1200 мм в плите. Регулирующее кольцо изображено на фиг. 5. Наружный диаметр кольца 370 мм, внутренний 235 мм, толщина - 7 мм. Кольцо изготавливают из трудновозгораемого материала, например эбонита. Регулирующие кольца нужны для регулировки высоты расположения растопителя в топке,относительно колосника. Число колец - до пяти. Кольца разрезают пополам. Обозначение позиций на фиг. 51- корпус 2 - отверстие диаметром 6,5 мм. Регулирующие кольца прикрепляются к эбонитовому кольцу посредством болтов М 650 с гайкой. Если устанавливает меньше пяти регулирующих колец, берут болт меньшей длины. На каждой половине колец имеется по два отверстия, т.е. каждая половина крепится двумя болтами. Схема установки растопителя угля приведена на фиг. 6. Здесь 1 - пространство топки 2 - уголь 3 растопитель угля 4 - эбонитовое кольцо 5 регулирующее кольцо 6 - колосник. Расстояние от плиты до колосника 260-300 мм. Толщина плиты 7 мм. Толщина регулирующих колец 7 мм, общая толщина пяти регулирующих колец 35 мм. Толщина эбонитового кольца 7 мм. Общая толщина плиты, пяти регулирующих колец и эбонитового кольца 735749 (мм). Длина растопителя 300 мм, расстояние от плиты до колосника также 300 мм. Тогда зазор между нижним концом растопителя, установленного в топке и колосником равен 300-(300-49)9 мм. Т.е. выполняется условие, что растопитель не должен касаться поверхности колосника. Растопитель работает от сети электрического тока напряжением 220 В. Растопитель должен иметь плавкий предохранитель на 0,1 мА. Потребляемая мощность 2 кВт. Для разжигания угля достаточно 510 минут. Заявляемый способ позволяет обойтись без заготовки дров на зиму, что сократит вырыбку деревьев и будет способствовать сохранению окружающей среды. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ розжига угля,включающий предварительный нагрев и воспламенение топлива,отличающийся тем, что для предварительного нагрева топлива до температуры воспламенения используют энергию электрического тока,подаваемого к устанавливаемому внутри топки растопителю угля, представляющего из себя темный термоэлектронагреватель (ТЭН), для установки которого внутри топки используют эбонитовое кольцо, состоящее из двух полуколец, а для регулирования высоты установки растопителя угля на него надевают регулирующие кольца, также состоящие из 2-х полуколец и закрепленные на эбонитовом кольце, например, при помощи болтового соединения.
МПК / Метки
МПК: F23C 99/00
