Орудие для подсева семян трав в дернину и разуплотнения корнеобитаемого слоя

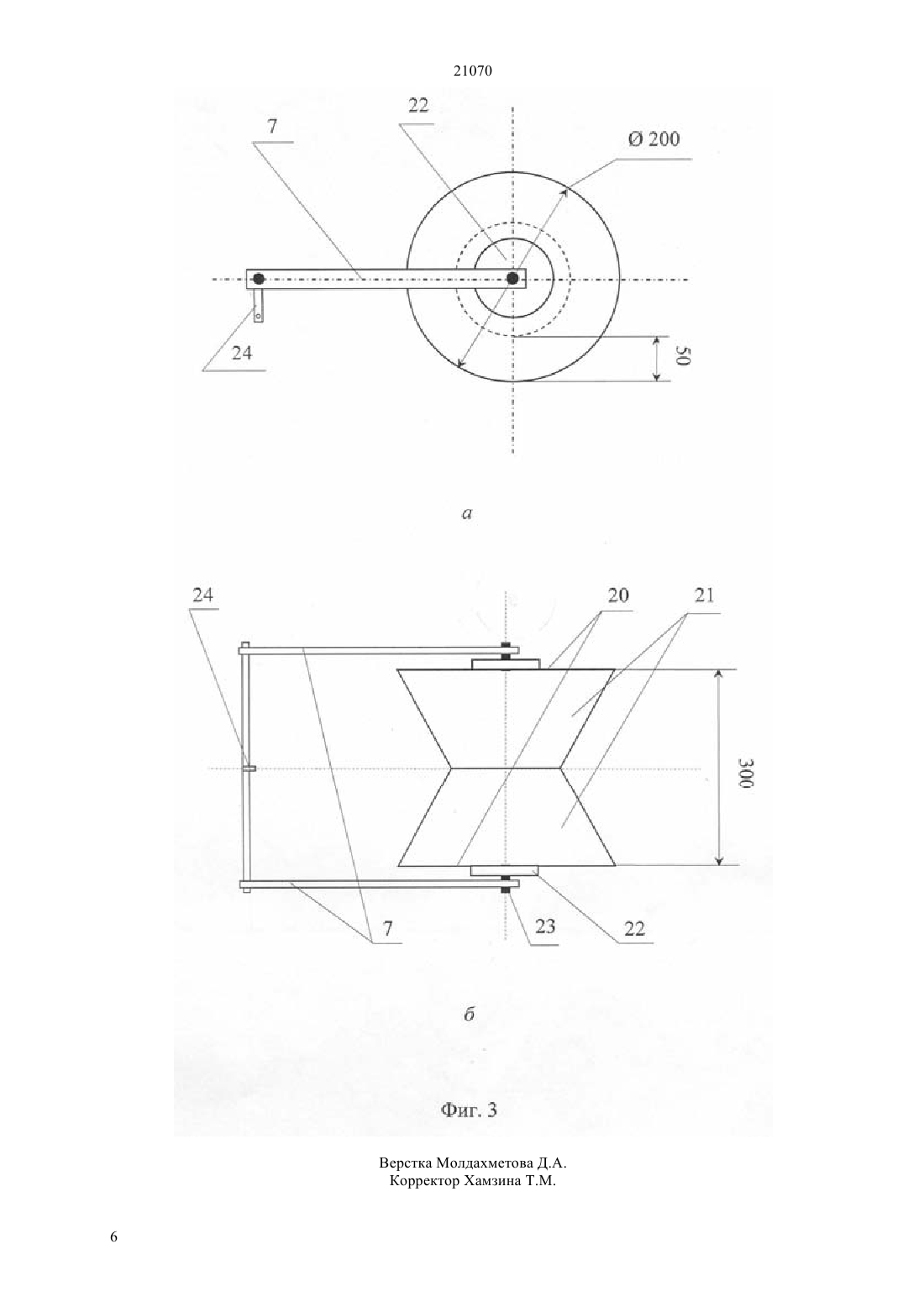

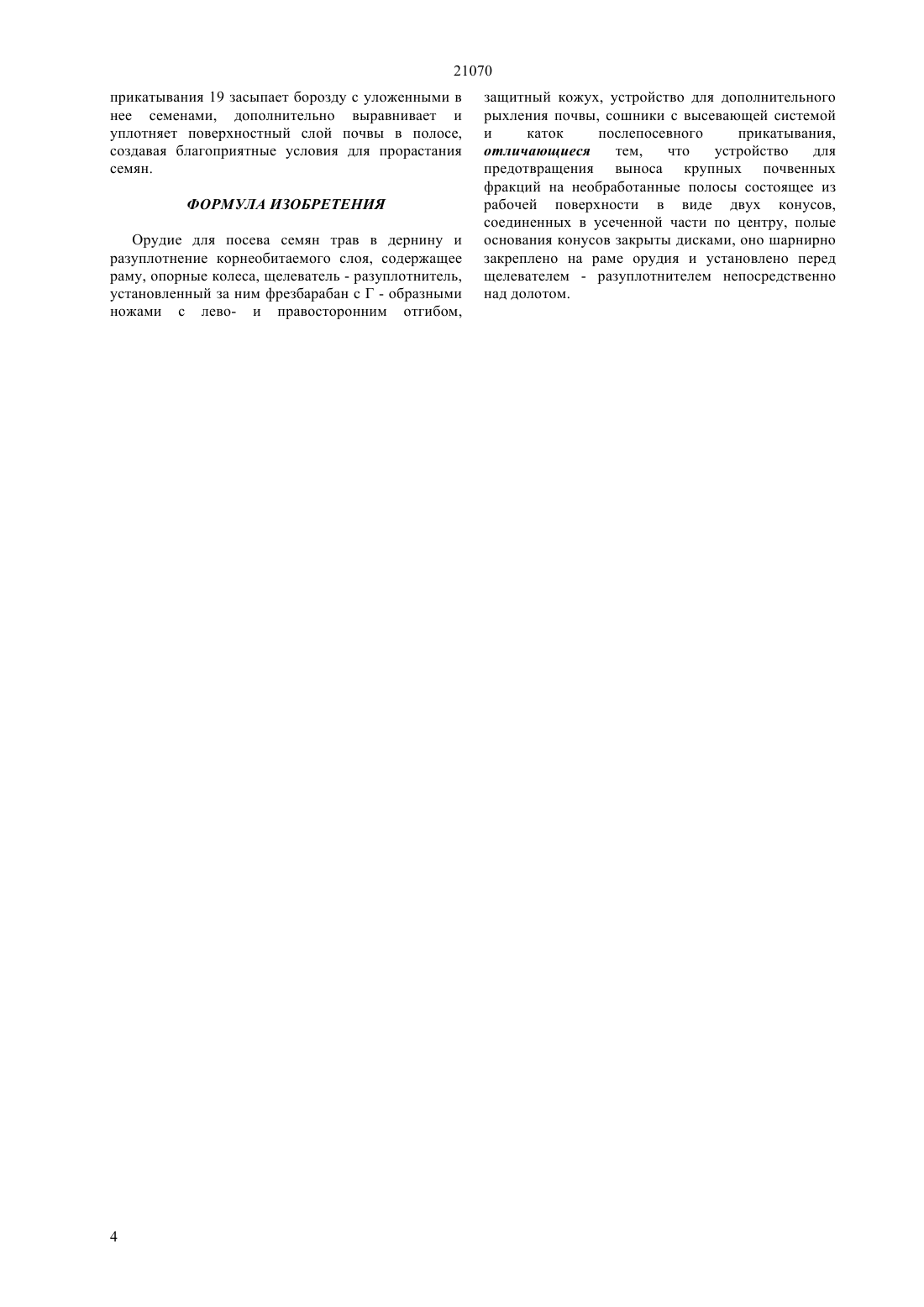

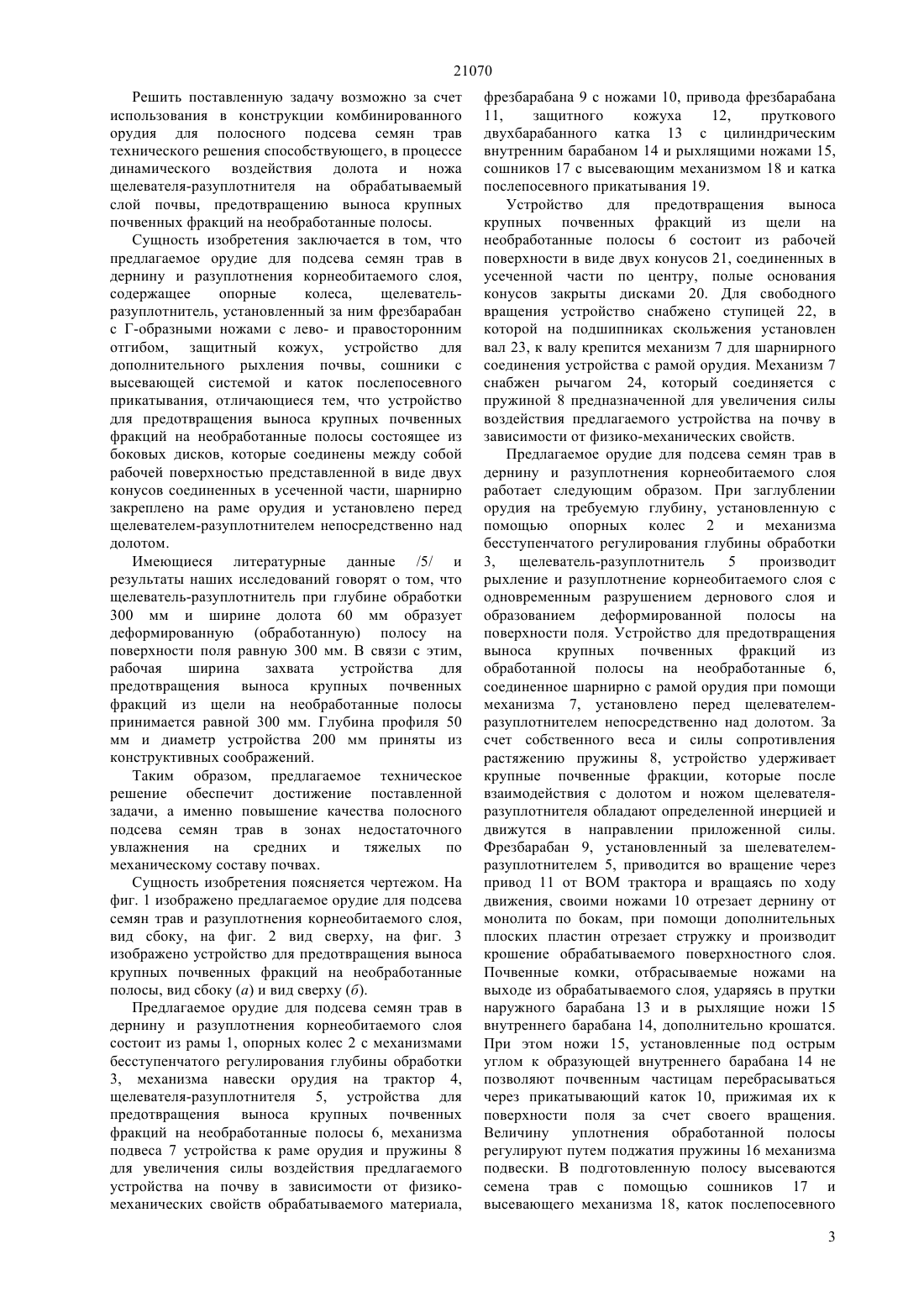

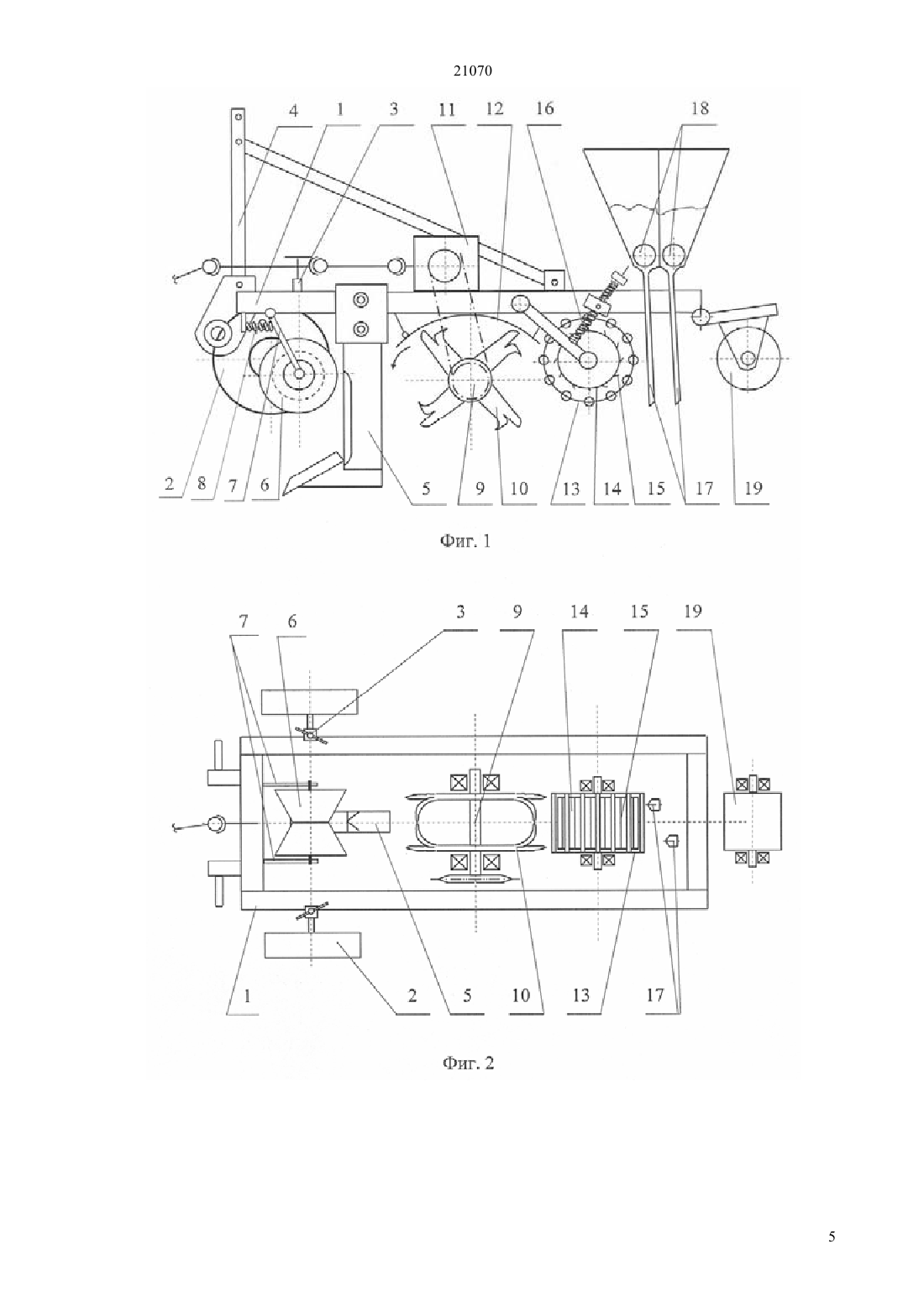

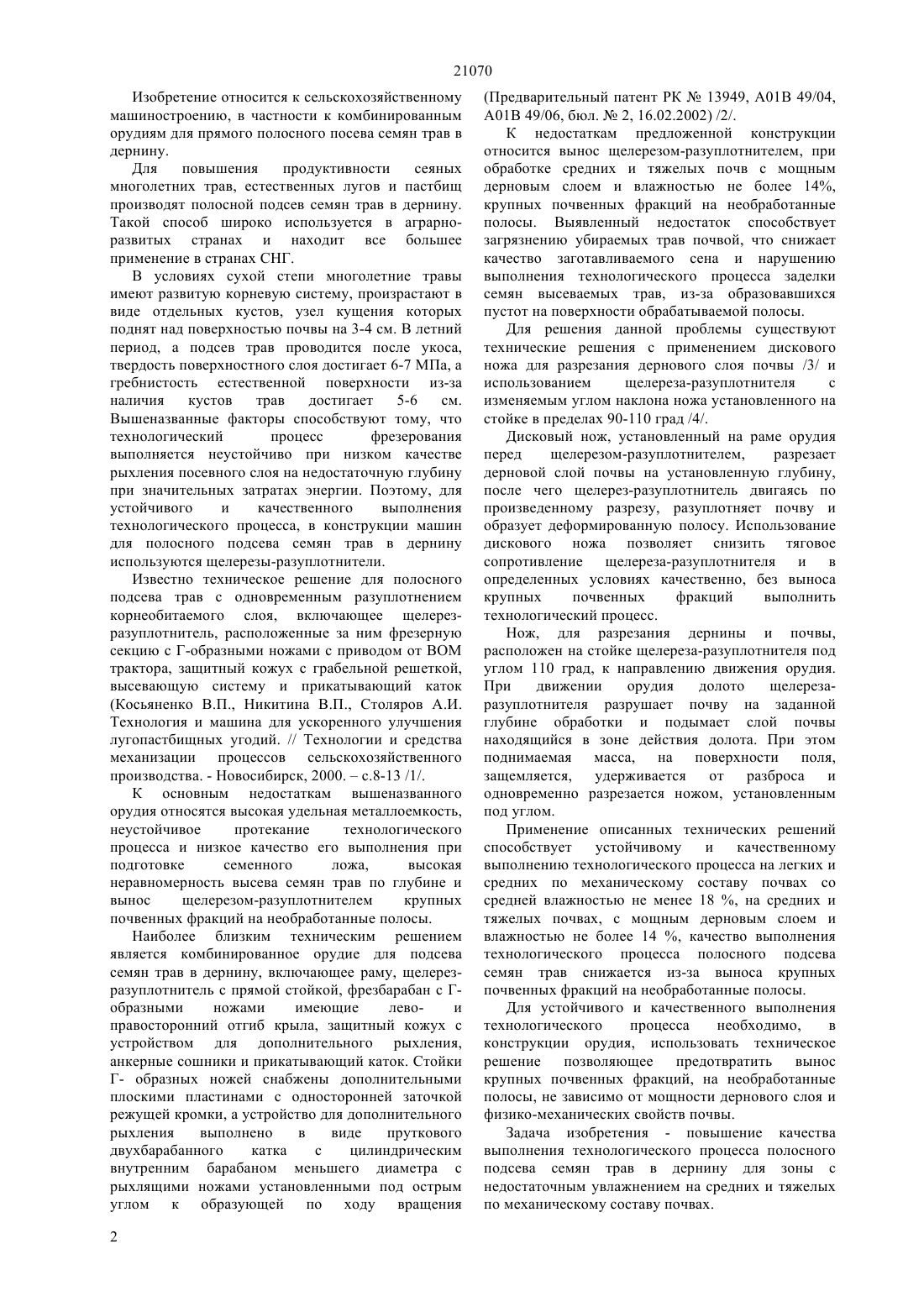

(51) 01 49/04 (2006.01) 01 49/06 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ щелеватель-разуплотнитель, фрезбарабан с Гобразными ножами с лево- и правосторонним отгибом, защитный кожух, устройство для дополнительного рыхления почвы, сошники с высевающей системой и каток послепосевного прикатывания. Предлагаемое устройство выполнено из рабочей поверхности в виде двух конусов 21, соединенных в усеченной части по центру, полые основания конусов закрыты дисками 20. Для свободного вращения устройство снабжено ступицей 22, в которой на подшипниках скольжения установлен вал 23. Устройство через вал соединено с механизмом 7, закрепленным шарнирно на раме орудия и подпружинено за рычаг 24. Технический результат - предотвращение выноса крупных почвенных фракций на необработанные полосы в зонах с недостаточным увлажнением, на средних и тяжелых по механическому составу почвах.(72) Полищук Юрий Владимирович Дерепаскин Алексей Иванович Бинюков Юрий Викторович Бобков Сергей Иванович Аитов Амангелды Ермашевич(56) Предварительный патент РК 13949, А 01 В 49/04, А 01 В 49/06, 2002(54) ОРУДИЕ ДЛЯ ПОДСЕВА СЕМЯН ТРАВ В ДЕРНИНУ И РАЗУПЛОТНЕНИЯ КОРНЕОБИТАЕМОГО СЛОЯ(57) Изобретение относится к сельскохозяйственному машиностроению. Область применения сельское хозяйство,кормопроизводство. Орудие для подсева семян трав и разуплотнения корнеобитаемого слоя содержит раму, опорные колеса, устройство для предотвращения выноса почвенных фракций на необработанные полосы, 21070 Изобретение относится к сельскохозяйственному машиностроению, в частности к комбинированным орудиям для прямого полосного посева семян трав в дернину. Для повышения продуктивности сеяных многолетних трав, естественных лугов и пастбищ производят полосной подсев семян трав в дернину. Такой способ широко используется в аграрноразвитых странах и находит все большее применение в странах СНГ. В условиях сухой степи многолетние травы имеют развитую корневую систему, произрастают в виде отдельных кустов, узел кущения которых поднят над поверхностью почвы на 3-4 см. В летний период, а подсев трав проводится после укоса,твердость поверхностного слоя достигает 6-7 МПа, а гребнистость естественной поверхности из-за наличия кустов трав достигает 5-6 см. Вышеназванные факторы способствуют тому, что технологический процесс фрезерования выполняется неустойчиво при низком качестве рыхления посевного слоя на недостаточную глубину при значительных затратах энергии. Поэтому, для устойчивого и качественного выполнения технологического процесса, в конструкции машин для полосного подсева семян трав в дернину используются щелерезы-разуплотнители. Известно техническое решение для полосного подсева трав с одновременным разуплотнением корнеобитаемого слоя, включающее щелерезразуплотнитель, расположенные за ним фрезерную секцию с Г-образными ножами с приводом от ВОМ трактора, защитный кожух с грабельной решеткой,высевающую систему и прикатывающий каток(Косьяненко В.П., Никитина В.П., Столяров А.И. Технология и машина для ускоренного улучшения лугопастбищных угодий. // Технологии и средства механизации процессов сельскохозяйственного производства. - Новосибирск, 2000.с.8-13 /1/. К основным недостаткам вышеназванного орудия относятся высокая удельная металлоемкость,неустойчивое протекание технологического процесса и низкое качество его выполнения при подготовке семенного ложа,высокая неравномерность высева семян трав по глубине и вынос щелерезом-разуплотнителем крупных почвенных фракций на необработанные полосы. Наиболее близким техническим решением является комбинированное орудие для подсева семян трав в дернину, включающее раму, щелерезразуплотнитель с прямой стойкой, фрезбарабан с Гобразными ножами имеющие левои правосторонний отгиб крыла, защитный кожух с устройством для дополнительного рыхления,анкерные сошники и прикатывающий каток. Стойки Г- образных ножей снабжены дополнительными плоскими пластинами с односторонней заточкой режущей кромки, а устройство для дополнительного рыхления выполнено в виде пруткового двухбарабанного катка с цилиндрическим внутренним барабаном меньшего диаметра с рыхлящими ножами установленными под острым углом к образующей по ходу вращения 2(Предварительный патент РК 13949, А 01 В 49/04,А 01 В 49/06, бюл.2, 16.02.2002) /2/. К недостаткам предложенной конструкции относится вынос щелерезом-разуплотнителем, при обработке средних и тяжелых почв с мощным дерновым слоем и влажностью не более 14,крупных почвенных фракций на необработанные полосы. Выявленный недостаток способствует загрязнению убираемых трав почвой, что снижает качество заготавливаемого сена и нарушению выполнения технологического процесса заделки семян высеваемых трав, из-за образовавшихся пустот на поверхности обрабатываемой полосы. Для решения данной проблемы существуют технические решения с применением дискового ножа для разрезания дернового слоя почвы /3/ и использованием щелереза-разуплотнителя с изменяемым углом наклона ножа установленного на стойке в пределах 90-110 град /4/. Дисковый нож, установленный на раме орудия перед щелерезом-разуплотнителем,разрезает дерновой слой почвы на установленную глубину,после чего щелерез-разуплотнитель двигаясь по произведенному разрезу, разуплотняет почву и образует деформированную полосу. Использование дискового ножа позволяет снизить тяговое сопротивление щелереза-разуплотнителя и в определенных условиях качественно, без выноса крупных почвенных фракций выполнить технологический процесс. Нож, для разрезания дернины и почвы,расположен на стойке щелереза-разуплотнителя под углом 110 град, к направлению движения орудия. При движении орудия долото щелерезаразуплотнителя разрушает почву на заданной глубине обработки и подымает слой почвы находящийся в зоне действия долота. При этом поднимаемая масса, на поверхности поля,защемляется, удерживается от разброса и одновременно разрезается ножом, установленным под углом. Применение описанных технических решений способствует устойчивому и качественному выполнению технологического процесса на легких и средних по механическому составу почвах со средней влажностью не менее 18 , на средних и тяжелых почвах, с мощным дерновым слоем и влажностью не более 14 , качество выполнения технологического процесса полосного подсева семян трав снижается из-за выноса крупных почвенных фракций на необработанные полосы. Для устойчивого и качественного выполнения технологического процесса необходимо,в конструкции орудия, использовать техническое решение позволяющее предотвратить вынос крупных почвенных фракций, на необработанные полосы, не зависимо от мощности дернового слоя и физико-механических свойств почвы. Задача изобретения - повышение качества выполнения технологического процесса полосного подсева семян трав в дернину для зоны с недостаточным увлажнением на средних и тяжелых по механическому составу почвах. 21070 Решить поставленную задачу возможно за счет использования в конструкции комбинированного орудия для полосного подсева семян трав технического решения способствующего, в процессе динамического воздействия долота и ножа щелевателя-разуплотнителя на обрабатываемый слой почвы, предотвращению выноса крупных почвенных фракций на необработанные полосы. Сущность изобретения заключается в том, что предлагаемое орудие для подсева семян трав в дернину и разуплотнения корнеобитаемого слоя,содержащее опорные колеса,щелевательразуплотнитель, установленный за ним фрезбарабан с Г-образными ножами с лево- и правосторонним отгибом, защитный кожух, устройство для дополнительного рыхления почвы, сошники с высевающей системой и каток послепосевного прикатывания, отличающиеся тем, что устройство для предотвращения выноса крупных почвенных фракций на необработанные полосы состоящее из боковых дисков, которые соединены между собой рабочей поверхностью представленной в виде двух конусов соединенных в усеченной части, шарнирно закреплено на раме орудия и установлено перед щелевателем-разуплотнителем непосредственно над долотом. Имеющиеся литературные данные /5/ и результаты наших исследований говорят о том, что щелеватель-разуплотнитель при глубине обработки 300 мм и ширине долота 60 мм образует деформированную (обработанную) полосу на поверхности поля равную 300 мм. В связи с этим,рабочая ширина захвата устройства для предотвращения выноса крупных почвенных фракций из щели на необработанные полосы принимается равной 300 мм. Глубина профиля 50 мм и диаметр устройства 200 мм приняты из конструктивных соображений. Таким образом, предлагаемое техническое решение обеспечит достижение поставленной задачи, а именно повышение качества полосного подсева семян трав в зонах недостаточного увлажнения на средних и тяжелых по механическому составу почвах. Сущность изобретения поясняется чертежом. На фиг. 1 изображено предлагаемое орудие для подсева семян трав и разуплотнения корнеобитаемого слоя,вид сбоку, на фиг. 2 вид сверху, на фиг. 3 изображено устройство для предотвращения выноса крупных почвенных фракций на необработанные полосы, вид сбоку (а) и вид сверху (б). Предлагаемое орудие для подсева семян трав в дернину и разуплотнения корнеобитаемого слоя состоит из рамы 1, опорных колес 2 с механизмами бесступенчатого регулирования глубины обработки 3, механизма навески орудия на трактор 4,щелевателя-разуплотнителя 5, устройства для предотвращения выноса крупных почвенных фракций на необработанные полосы 6, механизма подвеса 7 устройства к раме орудия и пружины 8 для увеличения силы воздействия предлагаемого устройства на почву в зависимости от физикомеханических свойств обрабатываемого материала, фрезбарабана 9 с ножами 10, привода фрезбарабана 11,защитного кожуха 12,пруткового двухбарабанного катка 13 с цилиндрическим внутренним барабаном 14 и рыхлящими ножами 15,сошников 17 с высевающим механизмом 18 и катка послепосевного прикатывания 19. Устройство для предотвращения выноса крупных почвенных фракций из щели на необработанные полосы 6 состоит из рабочей поверхности в виде двух конусов 21, соединенных в усеченной части по центру, полые основания конусов закрыты дисками 20. Для свободного вращения устройство снабжено ступицей 22, в которой на подшипниках скольжения установлен вал 23, к валу крепится механизм 7 для шарнирного соединения устройства с рамой орудия. Механизм 7 снабжен рычагом 24, который соединяется с пружиной 8 предназначенной для увеличения силы воздействия предлагаемого устройства на почву в зависимости от физико-механических свойств. Предлагаемое орудие для подсева семян трав в дернину и разуплотнения корнеобитаемого слоя работает следующим образом. При заглублении орудия на требуемую глубину, установленную с помощью опорных колес 2 и механизма бесступенчатого регулирования глубины обработки 3,щелеватель-разуплотнитель 5 производит рыхление и разуплотнение корнеобитаемого слоя с одновременным разрушением дернового слоя и образованием деформированной полосы на поверхности поля. Устройство для предотвращения выноса крупных почвенных фракций из обработанной полосы на необработанные 6,соединенное шарнирно с рамой орудия при помощи механизма 7, установлено перед щелевателемразуплотнителем непосредственно над долотом. За счет собственного веса и силы сопротивления растяжению пружины 8, устройство удерживает крупные почвенные фракции, которые после взаимодействия с долотом и ножом щелевателяразуплотнителя обладают определенной инерцией и движутся в направлении приложенной силы. Фрезбарабан 9, установленный за шелевателемразуплотнителем 5, приводится во вращение через привод 11 от ВОМ трактора и вращаясь по ходу движения, своими ножами 10 отрезает дернину от монолита по бокам, при помощи дополнительных плоских пластин отрезает стружку и производит крошение обрабатываемого поверхностного слоя. Почвенные комки, отбрасываемые ножами на выходе из обрабатываемого слоя, ударяясь в прутки наружного барабана 13 и в рыхлящие ножи 15 внутреннего барабана 14, дополнительно крошатся. При этом ножи 15, установленные под острым углом к образующей внутреннего барабана 14 не позволяют почвенным частицам перебрасываться через прикатывающий каток 10, прижимая их к поверхности поля за счет своего вращения. Величину уплотнения обработанной полосы регулируют путем поджатия пружины 16 механизма подвески. В подготовленную полосу высеваются семена трав с помощью сошников 17 и высевающего механизма 18, каток послепосевного 3 21070 прикатывания 19 засыпает борозду с уложенными в нее семенами, дополнительно выравнивает и уплотняет поверхностный слой почвы в полосе,создавая благоприятные условия для прорастания семян. ФОРМУЛА ИЗОБРЕТЕНИЯ Орудие для посева семян трав в дернину и разуплотнение корнеобитаемого слоя, содержащее раму, опорные колеса, щелеватель - разуплотнитель,установленный за ним фрезбарабан с Г - образными ножами с лево- и правосторонним отгибом, 4 защитный кожух, устройство для дополнительного рыхления почвы, сошники с высевающей системой и каток послепосевного прикатывания,отличающиеся тем,что устройство для предотвращения выноса крупных почвенных фракций на необработанные полосы состоящее из рабочей поверхности в виде двух конусов,соединенных в усеченной части по центру, полые основания конусов закрыты дисками, оно шарнирно закреплено на раме орудия и установлено перед щелевателем - разуплотнителем непосредственно над долотом.
