Световая установка

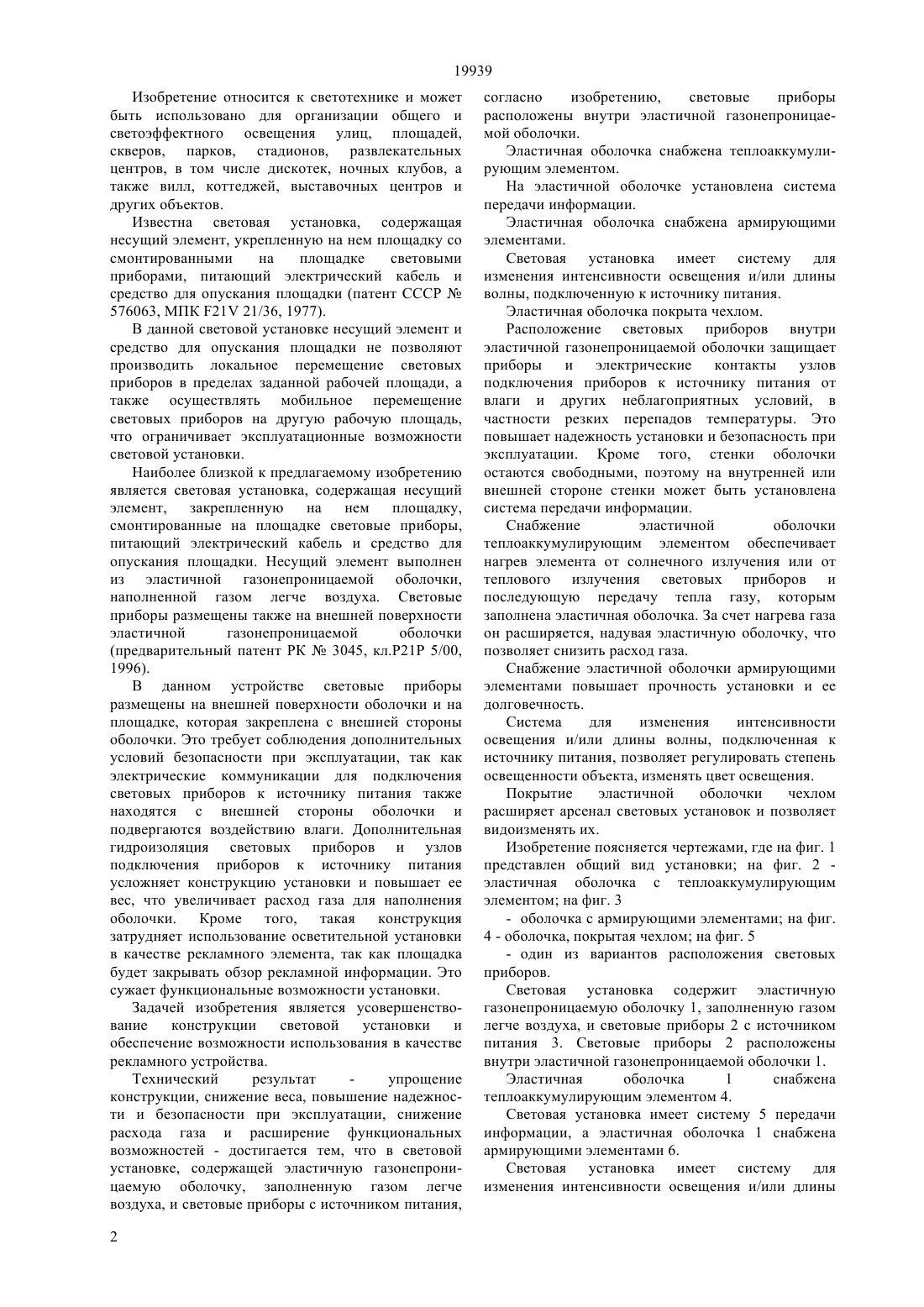

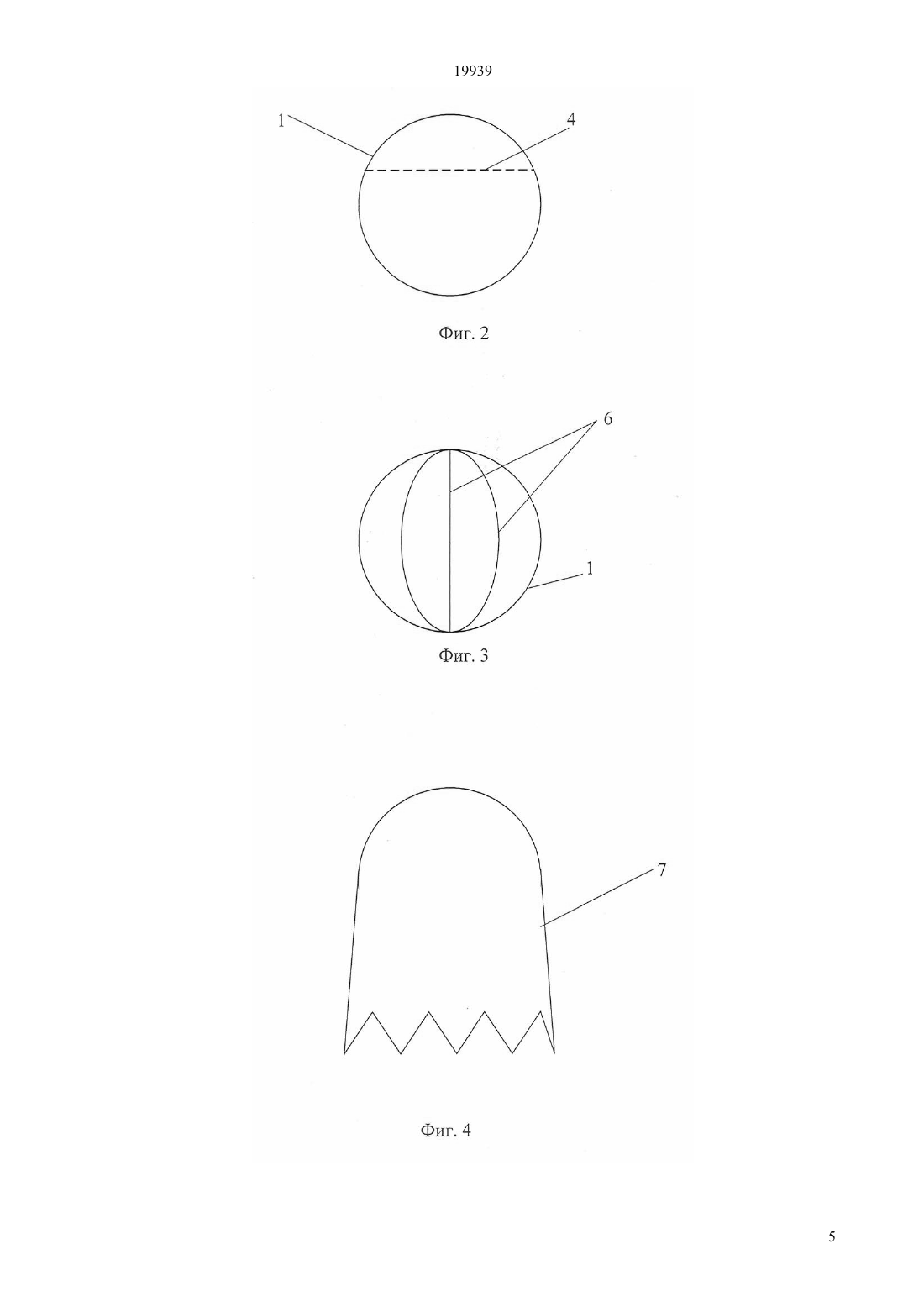

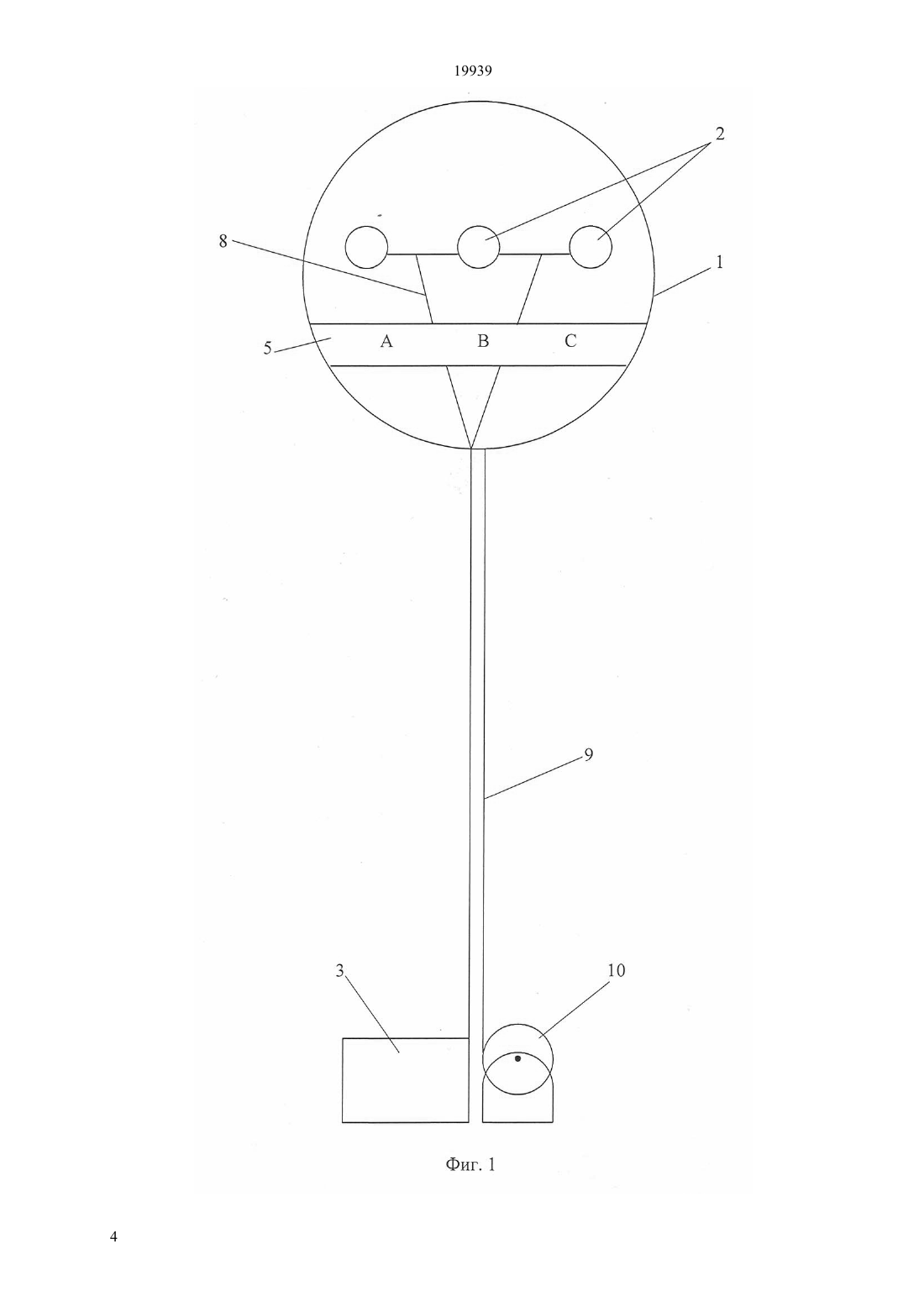

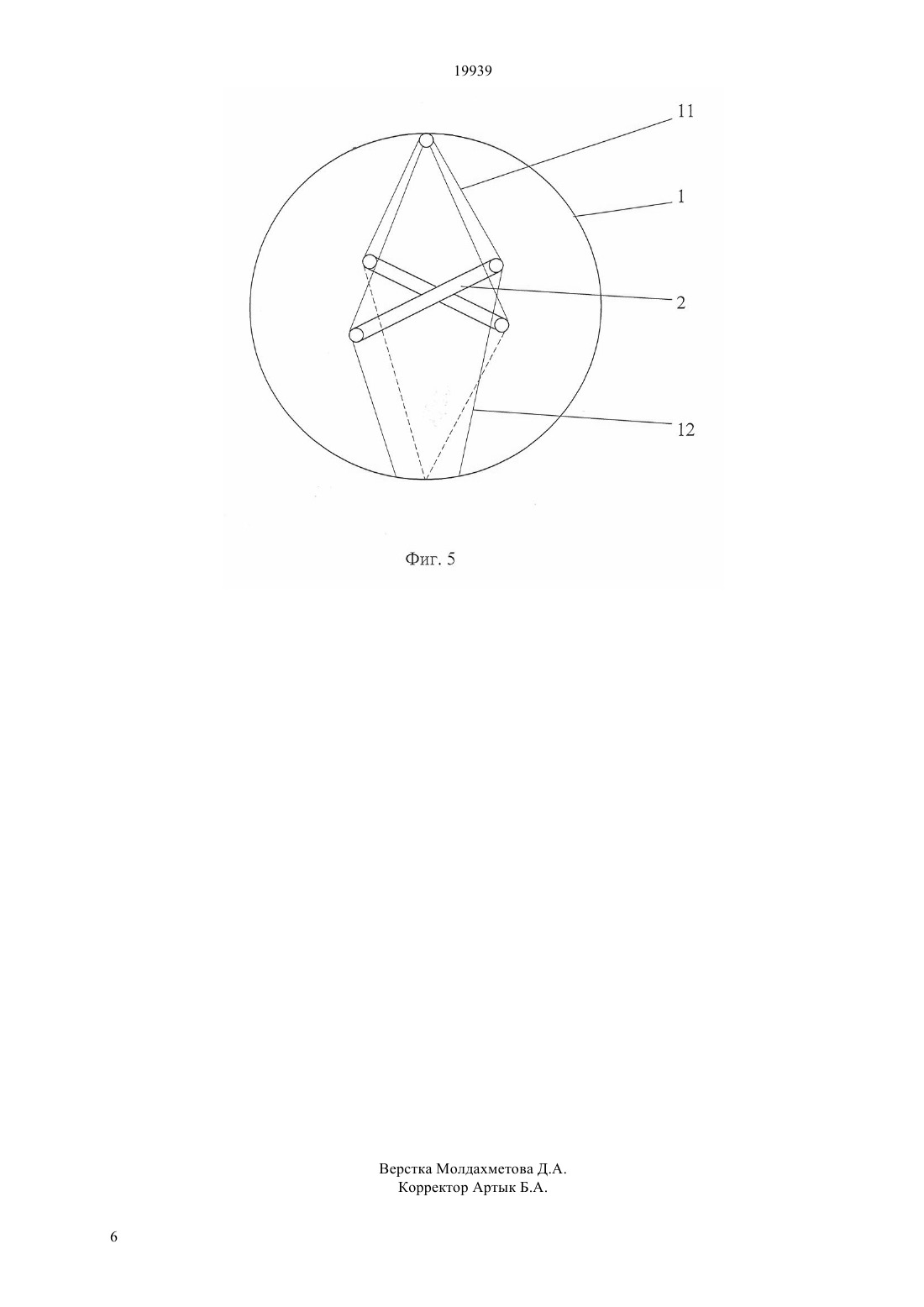

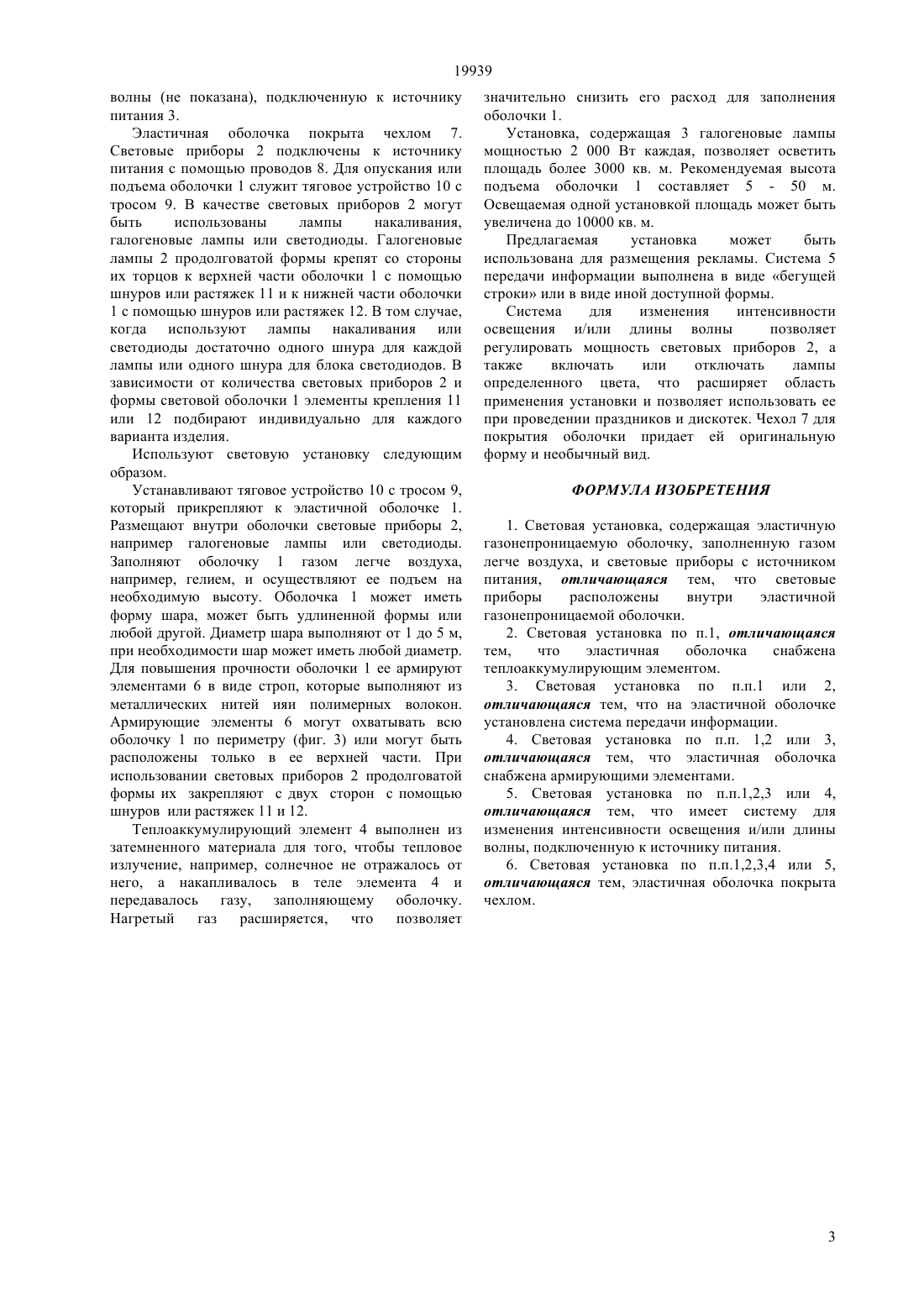

(51) 21 3/00 (2006.01) 21 21/00 (2006.01) 21 31/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ надежности и безопасности при эксплуатации,снижение расхода газа и расширение функциональных возможностей - достигается тем,что в световой установке, содержащей эластичную газонепроницаемую оболочку, заполненную газом легче воздуха, и световые приборы с источником питания, согласно изобретению, световые приборы расположены внутри эластичной газонепроницаемой оболочки. Эластичная оболочка снабжена теплоаккумулирующим элементом. На эластичной оболочке установлена система передачи информации. Эластичная оболочка снабжена армирующими элементами. Световая установка имеет систему для изменения интенсивности освещения и/или длины волны, подключенную к источнику питания. Эластичная оболочка покрыта чехлом.(72) Жампеисов Ерлан ЖусупбергеновичИманов Монтай(56) Предварительный патент РК 3045, кл.21 5/00, 1996(57) Изобретение относится к светотехнике и может быть использовано для организации общего и светоэффектного освещения улиц, площадей,скверов, парков, стадионов, развлекательных центров, в том числе дискотек, ночных клубов, а также вилл, коттеджей, выставочных центров и других объектов. Технический результат упрощение конструкции,снижение веса,повышение 19939 Изобретение относится к светотехнике и может быть использовано для организации общего и светоэффектного освещения улиц, площадей,скверов, парков, стадионов, развлекательных центров, в том числе дискотек, ночных клубов, а также вилл, коттеджей, выставочных центров и других объектов. Известна световая установка, содержащая несущий элемент, укрепленную на нем площадку со смонтированными на площадке световыми приборами, питающий электрический кабель и средство для опускания площадки (патент СССР 576063, МПК 21 21/36, 1977). В данной световой установке несущий элемент и средство для опускания площадки не позволяют производить локальное перемещение световых приборов в пределах заданной рабочей площади, а также осуществлять мобильное перемещение световых приборов на другую рабочую площадь,что ограничивает эксплуатационные возможности световой установки. Наиболее близкой к предлагаемому изобретению является световая установка, содержащая несущий элемент, закрепленную на нем площадку,смонтированные на площадке световые приборы,питающий электрический кабель и средство для опускания площадки. Несущий элемент выполнен из эластичной газонепроницаемой оболочки,наполненной газом легче воздуха. Световые приборы размещены также на внешней поверхности эластичной газонепроницаемой оболочки(предварительный патент РК 3045, кл.Р 21 Р 5/00,1996). В данном устройстве световые приборы размещены на внешней поверхности оболочки и на площадке, которая закреплена с внешней стороны оболочки. Это требует соблюдения дополнительных условий безопасности при эксплуатации, так как электрические коммуникации для подключения световых приборов к источнику питания также находятся с внешней стороны оболочки и подвергаются воздействию влаги. Дополнительная гидроизоляция световых приборов и узлов подключения приборов к источнику питания усложняет конструкцию установки и повышает ее вес, что увеличивает расход газа для наполнения оболочки. Кроме того, такая конструкция затрудняет использование осветительной установки в качестве рекламного элемента, так как площадка будет закрывать обзор рекламной информации. Это сужает функциональные возможности установки. Задачей изобретения является усовершенствование конструкции световой установки и обеспечение возможности использования в качестве рекламного устройства. Технический результат упрощение конструкции, снижение веса, повышение надежности и безопасности при эксплуатации, снижение расхода газа и расширение функциональных возможностей - достигается тем, что в световой установке, содержащей эластичную газонепроницаемую оболочку, заполненную газом легче воздуха, и световые приборы с источником питания,2 согласно изобретению,световые приборы расположены внутри эластичной газонепроницаемой оболочки. Эластичная оболочка снабжена теплоаккумулирующим элементом. На эластичной оболочке установлена система передачи информации. Эластичная оболочка снабжена армирующими элементами. Световая установка имеет систему для изменения интенсивности освещения и/или длины волны, подключенную к источнику питания. Эластичная оболочка покрыта чехлом. Расположение световых приборов внутри эластичной газонепроницаемой оболочки защищает приборы и электрические контакты узлов подключения приборов к источнику питания от влаги и других неблагоприятных условий, в частности резких перепадов температуры. Это повышает надежность установки и безопасность при эксплуатации. Кроме того, стенки оболочки остаются свободными, поэтому на внутренней или внешней стороне стенки может быть установлена система передачи информации. Снабжение эластичной оболочки теплоаккумулирующим элементом обеспечивает нагрев элемента от солнечного излучения или от теплового излучения световых приборов и последующую передачу тепла газу, которым заполнена эластичная оболочка. За счет нагрева газа он расширяется, надувая эластичную оболочку, что позволяет снизить расход газа. Снабжение эластичной оболочки армирующими элементами повышает прочность установки и ее долговечность. Система для изменения интенсивности освещения и/или длины волны, подключенная к источнику питания, позволяет регулировать степень освещенности объекта, изменять цвет освещения. Покрытие эластичной оболочки чехлом расширяет арсенал световых установок и позволяет видоизменять их. Изобретение поясняется чертежами, где на фиг. 1 представлен общий вид установки на фиг. 2 эластичная оболочка с теплоаккумулирующим элементом на фиг. 3- оболочка с армирующими элементами на фиг. 4 - оболочка, покрытая чехлом на фиг. 5- один из вариантов расположения световых приборов. Световая установка содержит эластичную газонепроницаемую оболочку 1, заполненную газом легче воздуха, и световые приборы 2 с источником питания 3. Световые приборы 2 расположены внутри эластичной газонепроницаемой оболочки 1. Эластичная оболочка 1 снабжена теплоаккумулирующим элементом 4. Световая установка имеет систему 5 передачи информации, а эластичная оболочка 1 снабжена армирующими элементами 6. Световая установка имеет систему для изменения интенсивности освещения и/или длины 19939 волны (не показана), подключенную к источнику питания 3. Эластичная оболочка покрыта чехлом 7. Световые приборы 2 подключены к источнику питания с помощью проводов 8. Для опускания или подъема оболочки 1 служит тяговое устройство 10 с тросом 9. В качестве световых приборов 2 могут быть использованы лампы накаливания,галогеновые лампы или светодиоды. Галогеновые лампы 2 продолговатой формы крепят со стороны их торцов к верхней части оболочки 1 с помощью шнуров или растяжек 11 и к нижней части оболочки 1 с помощью шнуров или растяжек 12. В том случае,когда используют лампы накаливания или светодиоды достаточно одного шнура для каждой лампы или одного шнура для блока светодиодов. В зависимости от количества световых приборов 2 и формы световой оболочки 1 элементы крепления 11 или 12 подбирают индивидуально для каждого варианта изделия. Используют световую установку следующим образом. Устанавливают тяговое устройство 10 с тросом 9,который прикрепляют к эластичной оболочке 1. Размещают внутри оболочки световые приборы 2,например галогеновые лампы или светодиоды. Заполняют оболочку 1 газом легче воздуха,например, гелием, и осуществляют ее подъем на необходимую высоту. Оболочка 1 может иметь форму шара, может быть удлиненной формы или любой другой. Диаметр шара выполняют от 1 до 5 м,при необходимости шар может иметь любой диаметр. Для повышения прочности оболочки 1 ее армируют элементами 6 в виде строп, которые выполняют из металлических нитей ияи полимерных волокон. Армирующие элементы 6 могут охватывать всю оболочку 1 по периметру (фиг. 3) или могут быть расположены только в ее верхней части. При использовании световых приборов 2 продолговатой формы их закрепляют с двух сторон с помощью шнуров или растяжек 11 и 12. Теплоаккумулирующий элемент 4 выполнен из затемненного материала для того, чтобы тепловое излучение, например, солнечное не отражалось от него, а накапливалось в теле элемента 4 и передавалось газу, заполняющему оболочку. Нагретый газ расширяется, что позволяет значительно снизить его расход для заполнения оболочки 1. Установка, содержащая 3 галогеновые лампы мощностью 2 000 Вт каждая, позволяет осветить площадь более 3000 кв. м. Рекомендуемая высота подъема оболочки 1 составляет 5 - 50 м. Освещаемая одной установкой площадь может быть увеличена до 10000 кв. м. Предлагаемая установка может быть использована для размещения рекламы. Система 5 передачи информации выполнена в виде бегущей строки или в виде иной доступной формы. Система для изменения интенсивности освещения и/или длины волны позволяет регулировать мощность световых приборов 2, а также включать или отключать лампы определенного цвета, что расширяет область применения установки и позволяет использовать ее при проведении праздников и дискотек. Чехол 7 для покрытия оболочки придает ей оригинальную форму и необычный вид. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Световая установка, содержащая эластичную газонепроницаемую оболочку, заполненную газом легче воздуха, и световые приборы с источником питания, отличающаяся тем, что световые приборы расположены внутри эластичной газонепроницаемой оболочки. 2. Световая установка по п.1, отличающаяся тем,что эластичная оболочка снабжена теплоаккумулирующим элементом. 3. Световая установка по п.п.1 или 2,отличающаяся тем, что на эластичной оболочке установлена система передачи информации. 4. Световая установка по п.п. 1,2 или 3,отличающаяся тем, что эластичная оболочка снабжена армирующими элементами. 5. Световая установка по п.п.1,2,3 или 4,отличающаяся тем, что имеет систему для изменения интенсивности освещения и/или длины волны, подключенную к источнику питания. 6. Световая установка по п.п.1,2,3,4 или 5,отличающаяся тем, эластичная оболочка покрыта чехлом.
