Станция обеззараживания воды

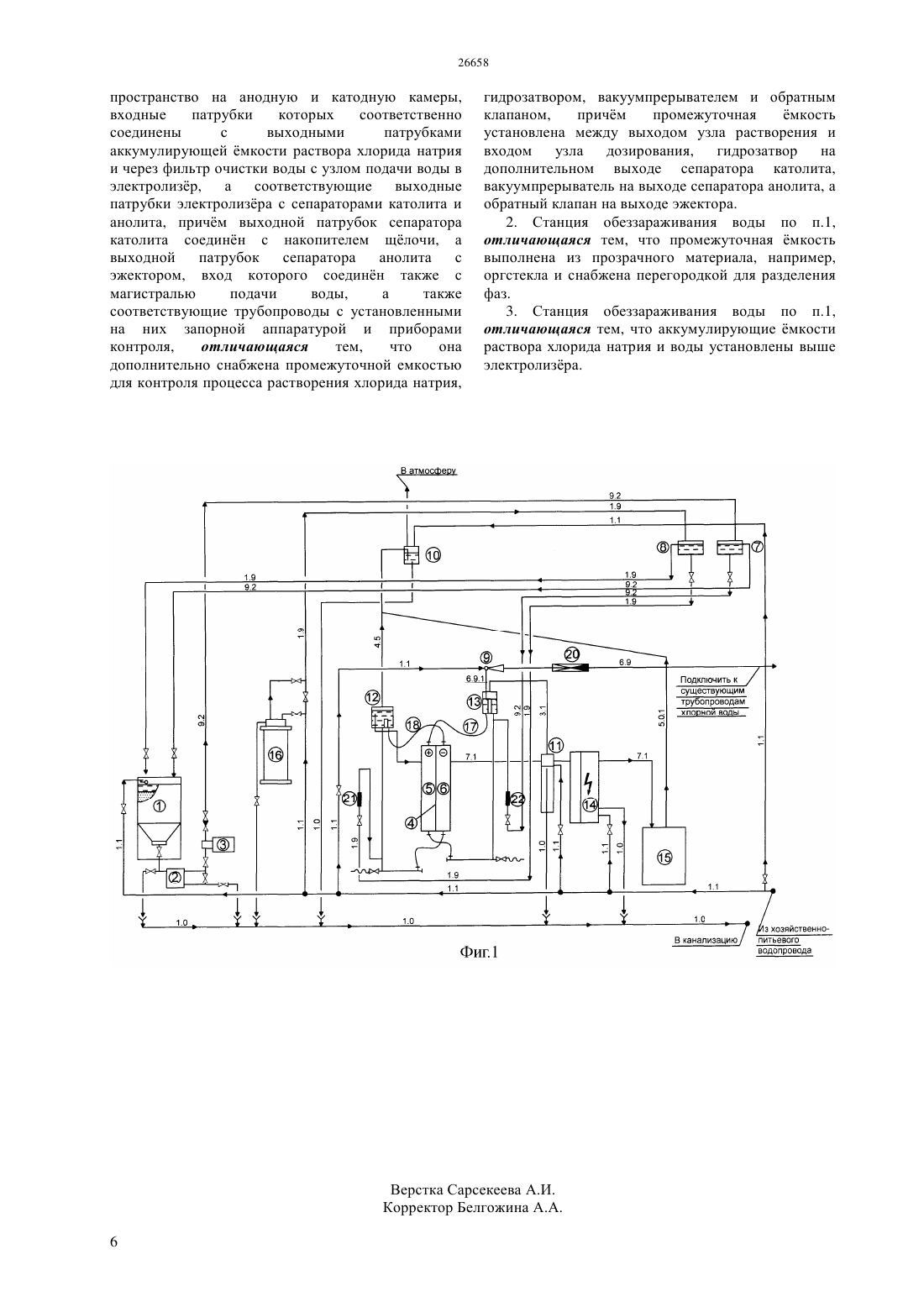

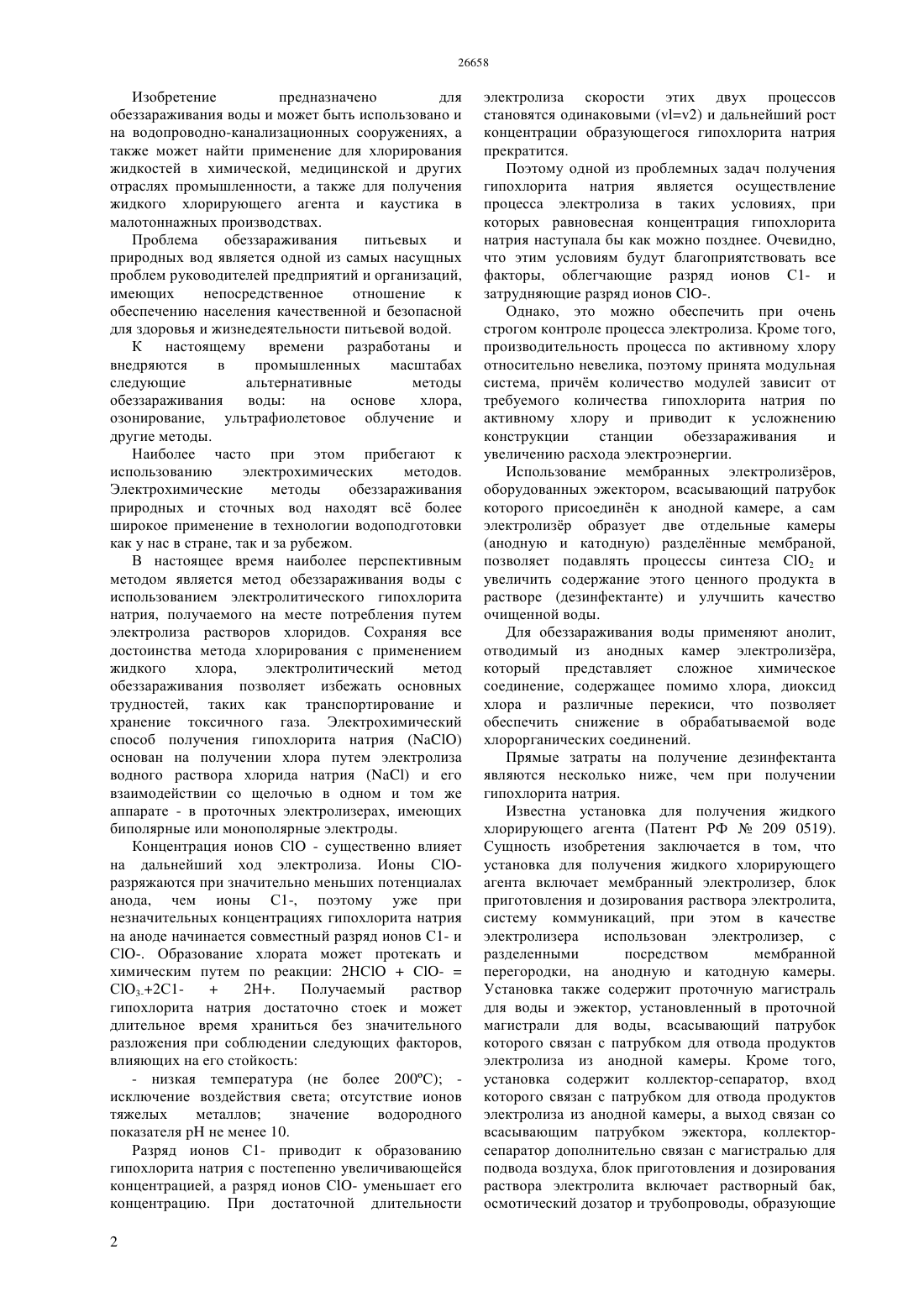

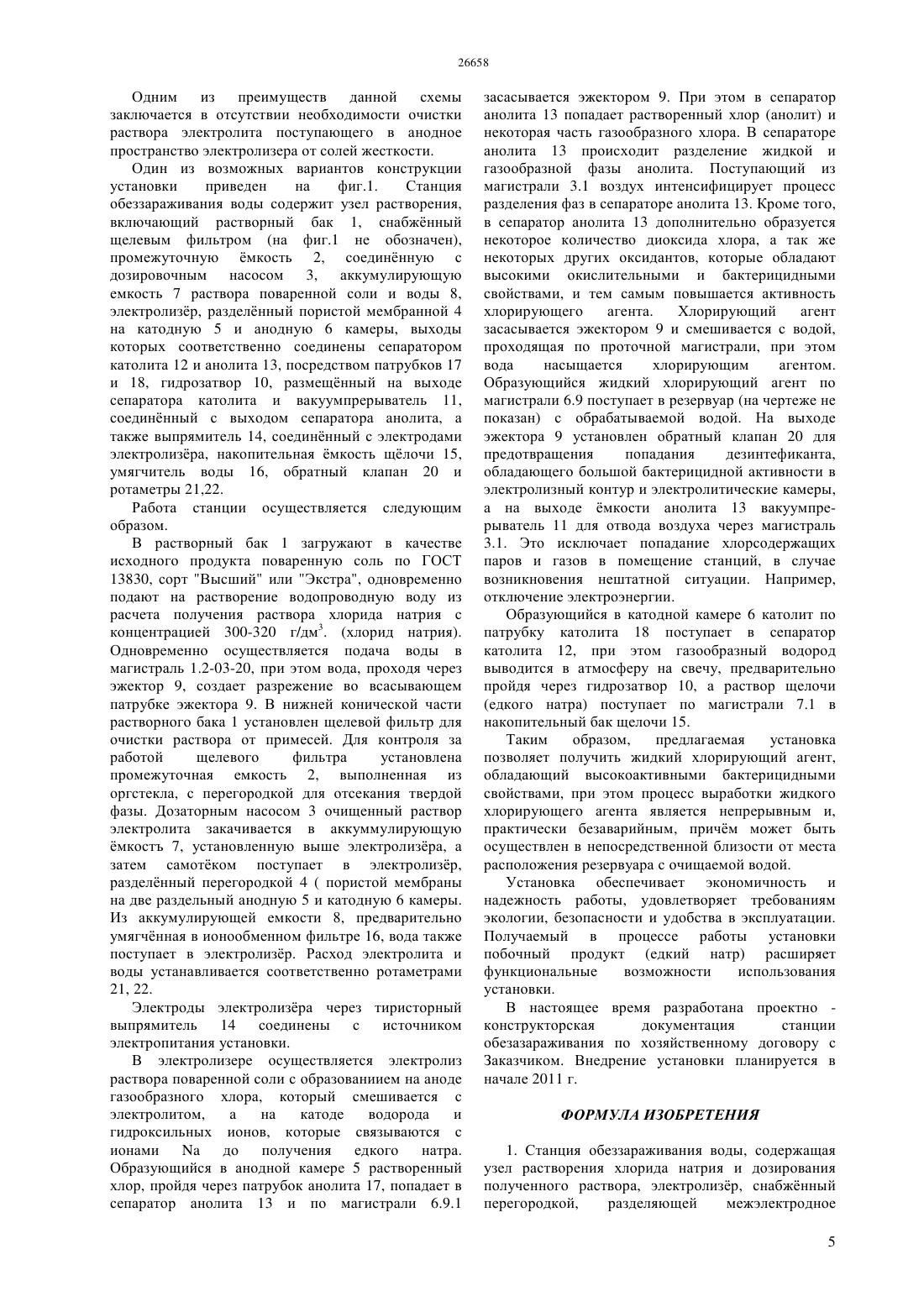

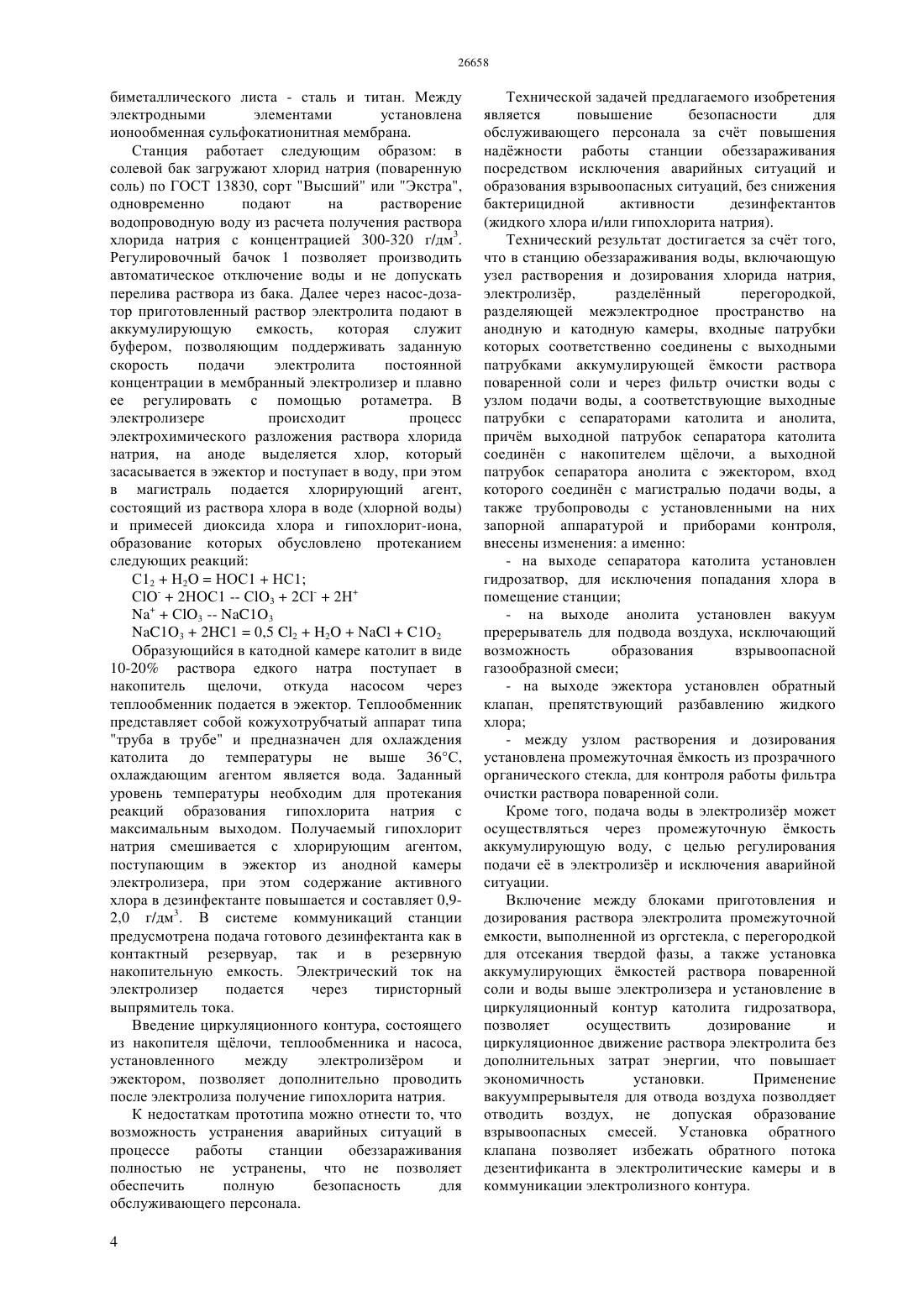

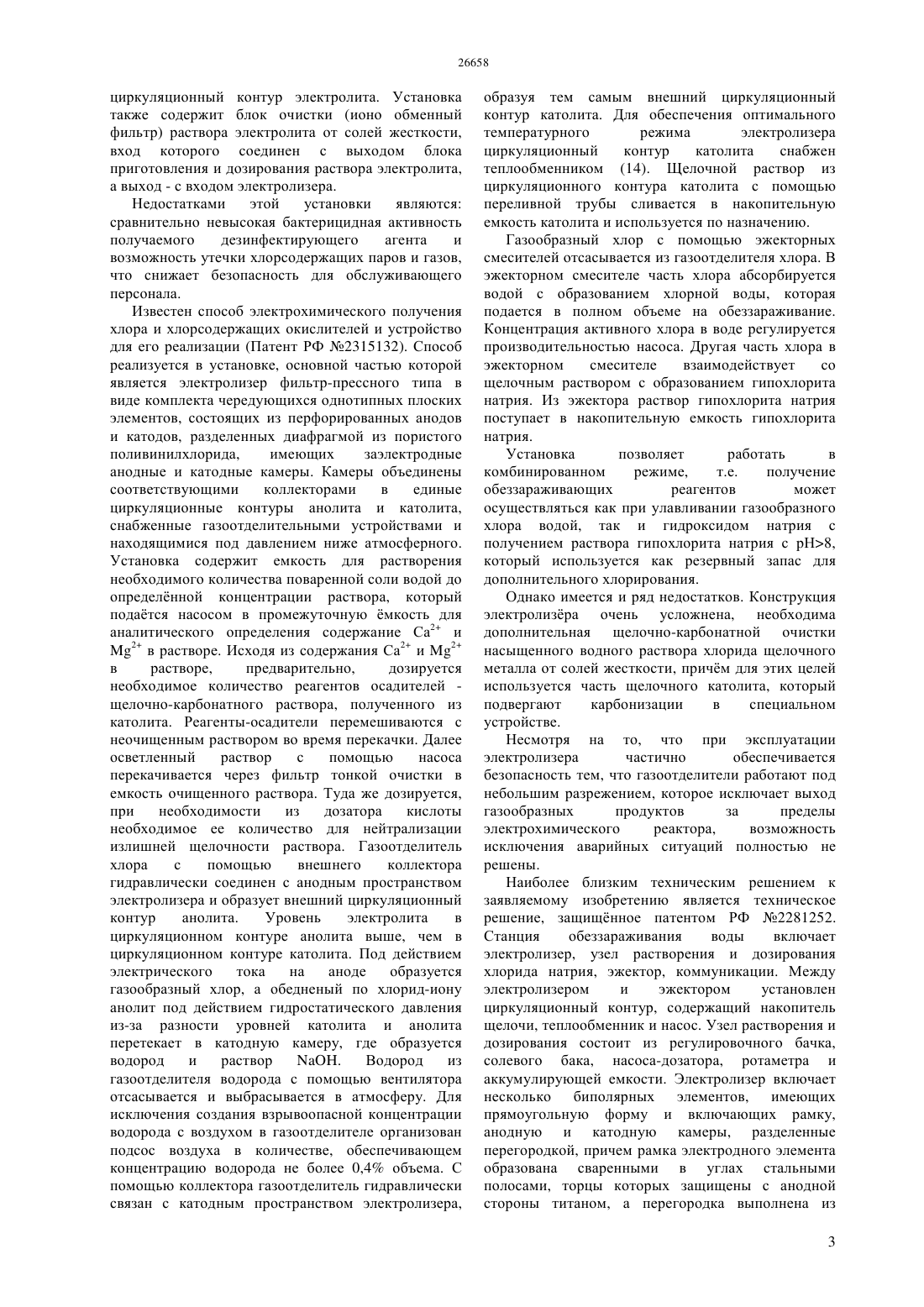

(51) 02 1/467 (2006.01) 01 11/06 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ Технический результат достигается за счт того,что в станцию обеззараживания воды, содержащую узел растворения и дозирования хлорида натрия,электролизр,разделнный перегородкой,разделяющей межэлектродное пространство на анодную и катодную камеры, входные патрубки которых соответственно соединены с выходными патрубками аккумулирующей мкости раствора поваренной соли и через фильтр очистки воды с узлом подачи воды, а соответствующие выходные патрубки с сепараторами католита и анолита,причм выходной патрубок сепаратора католита соединн с накопителем щлочи, а выходной патрубок сепаратора анолита с эжектором, вход которого соединн с магистралью подачи воды, а также трубопроводы с установленными на них запорной аппаратурой и приборами контроля,дополнительно введены, на выходе сепаратора каталита - гидрозатвор, на выходе аналитавакуумпререрыватель, а на выходе эжектора обратный клапан. Кроме того, между узлом растворения хлорида натрия и узлом дозирования введена промежуточная емкость, аккумулирующие мкости раствора и воды,размещенные выше электролизра. Установка обеспечивает экономичность и надежность работы, удовлетворяет требованиям экологии, безопасности и удобства в эксплуатации. Получаемый в процессе работы установки побочный продукт (едкий натр) расширяет функциональные возможности использования установки.(72) Баранов Сергей ВитальевичЛукьянов Александр Валентинович(57) Изобретение предназначено для обеззараживания питьевой воды и может быть использовано для очистки сточных вод и на водопроводно-канализационных сооружениях, а также может найти применение для хлорирования жидкостей в других отраслях промышленности. Технической задачей предлагаемого изобретения является повышение безопасности для обслуживающего персонала за счт повышения наджности работы станции обеззараживания посредством исключения аварийных ситуаций и образования взрывоопасных ситуаций, без снижения бактерицидной активности дезинфектантов Изобретение предназначено для обеззараживания воды и может быть использовано и на водопроводно-канализационных сооружениях, а также может найти применение для хлорирования жидкостей в химической, медицинской и других отраслях промышленности, а также для получения жидкого хлорирующего агента и каустика в малотоннажных производствах. Проблема обеззараживания питьевых и природных вод является одной из самых насущных проблем руководителей предприятий и организаций,имеющих непосредственное отношение к обеспечению населения качественной и безопасной для здоровья и жизнедеятельности питьевой водой. К настоящему времени разработаны и внедряются в промышленных масштабах следующие альтернативные методы обеззараживания воды на основе хлора,озонирование, ультрафиолетовое облучение и другие методы. Наиболее часто при этом прибегают к использованию электрохимических методов. Электрохимические методы обеззараживания природных и сточных вод находят вс более широкое применение в технологии водоподготовки как у нас в стране, так и за рубежом. В настоящее время наиболее перспективным методом является метод обеззараживания воды с использованием электролитического гипохлорита натрия, получаемого на месте потребления путем электролиза растворов хлоридов. Сохраняя все достоинства метода хлорирования с применением жидкого хлора,электролитический метод обеззараживания позволяет избежать основных трудностей, таких как транспортирование и хранение токсичного газа. Электрохимический способ получения гипохлорита натрияоснован на получении хлора путем электролиза водного раствора хлорида натрияи его взаимодействии со щелочью в одном и том же аппарате - в проточных электролизерах, имеющих биполярные или монополярные электроды. Концентрация ионов С - существенно влияет на дальнейший ход электролиза. Ионы Сразряжаются при значительно меньших потенциалах анода, чем ионы С 1-, поэтому уже при незначительных концентрациях гипохлорита натрия на аноде начинается совместный разряд ионов С 1- и С-. Образование хлората может протекать и химическим путем по реакции 2 НСС-С 3-2 С 1 2 Н. Получаемый раствор гипохлорита натрия достаточно стоек и может длительное время храниться без значительного разложения при соблюдении следующих факторов,влияющих на его стойкость- низкая температура (не более 200 С) исключение воздействия света отсутствие ионов тяжелых металлов значение водородного показателяне менее 10. Разряд ионов С 1- приводит к образованию гипохлорита натрия с постепенно увеличивающейся концентрацией, а разряд ионов С- уменьшает его концентрацию. При достаточной длительности 2 электролиза скорости этих двух процессов становятся одинаковыми (2) и дальнейший рост концентрации образующегося гипохлорита натрия прекратится. Поэтому одной из проблемных задач получения гипохлорита натрия является осуществление процесса электролиза в таких условиях, при которых равновесная концентрация гипохлорита натрия наступала бы как можно позднее. Очевидно,что этим условиям будут благоприятствовать все факторы, облегчающие разряд ионов С 1- и затрудняющие разряд ионов С-. Однако, это можно обеспечить при очень строгом контроле процесса электролиза. Кроме того,производительность процесса по активному хлору относительно невелика, поэтому принята модульная система, причм количество модулей зависит от требуемого количества гипохлорита натрия по активному хлору и приводит к усложнению конструкции станции обеззараживания и увеличению расхода электроэнергии. Использование мембранных электролизров,оборудованных эжектором, всасывающий патрубок которого присоединн к анодной камере, а сам электролизр образует две отдельные камеры(анодную и катодную) разделнные мембраной,позволяет подавлять процессы синтеза С 2 и увеличить содержание этого ценного продукта в растворе (дезинфектанте) и улучшить качество очищенной воды. Для обеззараживания воды применяют анолит,отводимый из анодных камер электролизра,который представляет сложное химическое соединение, содержащее помимо хлора, диоксид хлора и различные перекиси, что позволяет обеспечить снижение в обрабатываемой воде хлорорганических соединений. Прямые затраты на получение дезинфектанта являются несколько ниже, чем при получении гипохлорита натрия. Известна установка для получения жидкого хлорирующего агента (Патент РФ 209 0519). Сущность изобретения заключается в том, что установка для получения жидкого хлорирующего агента включает мембранный электролизер, блок приготовления и дозирования раствора электролита,систему коммуникаций, при этом в качестве электролизера использован электролизер,с разделенными посредством мембранной перегородки, на анодную и катодную камеры. Установка также содержит проточную магистраль для воды и эжектор, установленный в проточной магистрали для воды, всасывающий патрубок которого связан с патрубком для отвода продуктов электролиза из анодной камеры. Кроме того,установка содержит коллектор-сепаратор, вход которого связан с патрубком для отвода продуктов электролиза из анодной камеры, а выход связан со всасывающим патрубком эжектора, коллекторсепаратор дополнительно связан с магистралью для подвода воздуха, блок приготовления и дозирования раствора электролита включает растворный бак,осмотический дозатор и трубопроводы, образующие циркуляционный контур электролита. Установка также содержит блок очистки (ионо обменный фильтр) раствора электролита от солей жесткости,вход которого соединен с выходом блока приготовления и дозирования раствора электролита,а выход - с входом электролизера. Недостатками этой установки являются сравнительно невысокая бактерицидная активность получаемого дезинфектирующего агента и возможность утечки хлорсодержащих паров и газов,что снижает безопасность для обслуживающего персонала. Известен способ электрохимического получения хлора и хлорсодержащих окислителей и устройство для его реализации (Патент РФ 2315132). Способ реализуется в установке, основной частью которой является электролизер фильтр-прессного типа в виде комплекта чередующихся однотипных плоских элементов, состоящих из перфорированных анодов и катодов, разделенных диафрагмой из пористого поливинилхлорида,имеющих заэлектродные анодные и катодные камеры. Камеры объединены соответствующими коллекторами в единые циркуляционные контуры анолита и католита,снабженные газоотделительными устройствами и находящимися под давлением ниже атмосферного. Установка содержит емкость для растворения необходимого количества поваренной соли водой до определнной концентрации раствора, который податся насосом в промежуточную мкость для аналитического определения содержание Са 2 и 2 в растворе. Исходя из содержания Са 2 и 2 в растворе,предварительно,дозируется необходимое количество реагентов осадителей щелочно-карбонатного раствора, полученного из католита. Реагенты-осадители перемешиваются с неочищенным раствором во время перекачки. Далее осветленный раствор с помощью насоса перекачивается через фильтр тонкой очистки в емкость очищенного раствора. Туда же дозируется,при необходимости из дозатора кислоты необходимое ее количество для нейтрализации излишней щелочности раствора. Газоотделитель хлора с помощью внешнего коллектора гидравлически соединен с анодным пространством электролизера и образует внешний циркуляционный контур анолита. Уровень электролита в циркуляционном контуре анолита выше, чем в циркуляционном контуре католита. Под действием электрического тока на аноде образуется газообразный хлор, а обедненый по хлорид-иону анолит под действием гидростатического давления из-за разности уровней католита и анолита перетекает в катодную камеру, где образуется водород и раствор. Водород из газоотделителя водорода с помощью вентилятора отсасывается и выбрасывается в атмосферу. Для исключения создания взрывоопасной концентрации водорода с воздухом в газоотделителе организован подсос воздуха в количестве, обеспечивающем концентрацию водорода не более 0,4 объема. С помощью коллектора газоотделитель гидравлически связан с катодным пространством электролизера, образуя тем самым внешний циркуляционный контур католита. Для обеспечения оптимального температурного режима электролизера циркуляционный контур католита снабжен теплообменником (14). Щелочной раствор из циркуляционного контура католита с помощью переливной трубы сливается в накопительную емкость католита и используется по назначению. Газообразный хлор с помощью эжекторных смесителей отсасывается из газоотделителя хлора. В эжекторном смесителе часть хлора абсорбируется водой с образованием хлорной воды, которая подается в полном объеме на обеззараживание. Концентрация активного хлора в воде регулируется производительностью насоса. Другая часть хлора в эжекторном смесителе взаимодействует со щелочным раствором с образованием гипохлорита натрия. Из эжектора раствор гипохлорита натрия поступает в накопительную емкость гипохлорита натрия. Установка позволяет работать в комбинированном режиме,т.е. получение обеззараживающих реагентов может осуществляться как при улавливании газообразного хлора водой, так и гидроксидом натрия с получением раствора гипохлорита натрия с рН 8,который используется как резервный запас для дополнительного хлорирования. Однако имеется и ряд недостатков. Конструкция электролизра очень усложнена, необходима дополнительная щелочно-карбонатной очистки насыщенного водного раствора хлорида щелочного металла от солей жесткости, причм для этих целей используется часть щелочного католита, который подвергают карбонизации в специальном устройстве. Несмотря на то, что при эксплуатации электролизера частично обеспечивается безопасность тем, что газоотделители работают под небольшим разрежением, которое исключает выход газообразных продуктов за пределы электрохимического реактора,возможность исключения аварийных ситуаций полностью не решены. Наиболее близким техническим решением к заявляемому изобретению является техническое решение, защищнное патентом РФ 2281252. Станция обеззараживания воды включает электролизер, узел растворения и дозирования хлорида натрия, эжектор, коммуникации. Между электролизером и эжектором установлен циркуляционный контур, содержащий накопитель щелочи, теплообменник и насос. Узел растворения и дозирования состоит из регулировочного бачка,солевого бака, насоса-дозатора, ротаметра и аккумулирующей емкости. Электролизер включает несколько биполярных элементов, имеющих прямоугольную форму и включающих рамку,анодную и катодную камеры, разделенные перегородкой, причем рамка электродного элемента образована сваренными в углах стальными полосами, торцы которых защищены с анодной стороны титаном, а перегородка выполнена из 3 биметаллического листа - сталь и титан. Между электродными элементами установлена ионообменная сульфокатионитная мембрана. Станция работает следующим образом в солевой бак загружают хлорид натрия (поваренную соль) по ГОСТ 13830, сорт Высший или Экстра,одновременно подают на растворение водопроводную воду из расчета получения раствора хлорида натрия с концентрацией 300-320 г/дм 3. Регулировочный бачок 1 позволяет производить автоматическое отключение воды и не допускать перелива раствора из бака. Далее через насос-дозатор приготовленный раствор электролита подают в аккумулирующую емкость,которая служит буфером, позволяющим поддерживать заданную скорость подачи электролита постоянной концентрации в мембранный электролизер и плавно ее регулировать с помощью ротаметра. В электролизере происходит процесс электрохимического разложения раствора хлорида натрия, на аноде выделяется хлор, который засасывается в эжектор и поступает в воду, при этом в магистраль подается хлорирующий агент,состоящий из раствора хлора в воде (хлорной воды) и примесей диоксида хлора и гипохлорит-иона,образование которых обусловлено протеканием следующих реакций С 12 Н 2 НОС 1 НС 1 С-2 НОС 1 С 32 С-2 НС 313 13210,5 2212 Образующийся в катодной камере католит в виде 10-20 раствора едкого натра поступает в накопитель щелочи, откуда насосом через теплообменник подается в эжектор. Теплообменник представляет собой кожухотрубчатый аппарат типа труба в трубе и предназначен для охлаждения католита до температуры не выше 36 С,охлаждающим агентом является вода. Заданный уровень температуры необходим для протекания реакций образования гипохлорита натрия с максимальным выходом. Получаемый гипохлорит натрия смешивается с хлорирующим агентом,поступающим в эжектор из анодной камеры электролизера, при этом содержание активного хлора в дезинфектанте повышается и составляет 0,92,0 г/дм 3. В системе коммуникаций станции предусмотрена подача готового дезинфектанта как в контактный резервуар, так и в резервную накопительную емкость. Электрический ток на электролизер подается через тиристорный выпрямитель тока. Введение циркуляционного контура, состоящего из накопителя щлочи, теплообменника и насоса,установленного между электролизром и эжектором, позволяет дополнительно проводить после электролиза получение гипохлорита натрия. К недостаткам прототипа можно отнести то, что возможность устранения аварийных ситуаций в процессе работы станции обеззараживания полностью не устранены, что не позволяет обеспечить полную безопасность для обслуживающего персонала. 4 Технической задачей предлагаемого изобретения является повышение безопасности для обслуживающего персонала за счт повышения наджности работы станции обеззараживания посредством исключения аварийных ситуаций и образования взрывоопасных ситуаций, без снижения бактерицидной активности дезинфектантов(жидкого хлора и/или гипохлорита натрия). Технический результат достигается за счт того,что в станцию обеззараживания воды, включающую узел растворения и дозирования хлорида натрия,электролизр,разделнный перегородкой,разделяющей межэлектродное пространство на анодную и катодную камеры, входные патрубки которых соответственно соединены с выходными патрубками аккумулирующей мкости раствора поваренной соли и через фильтр очистки воды с узлом подачи воды, а соответствующие выходные патрубки с сепараторами католита и анолита,причм выходной патрубок сепаратора католита соединн с накопителем щлочи, а выходной патрубок сепаратора анолита с эжектором, вход которого соединн с магистралью подачи воды, а также трубопроводы с установленными на них запорной аппаратурой и приборами контроля,внесены изменения а именно- на выходе сепаратора католита установлен гидрозатвор, для исключения попадания хлора в помещение станции- на выходе анолита установлен вакуум пререрыватель для подвода воздуха, исключающий возможность образования взрывоопасной газообразной смеси- на выходе эжектора установлен обратный клапан, препятствующий разбавлению жидкого хлора- между узлом растворения и дозирования установлена промежуточная мкость из прозрачного органического стекла, для контроля работы фильтра очистки раствора поваренной соли. Кроме того, подача воды в электролизр может осуществляться через промежуточную мкость аккумулирующую воду, с целью регулирования подачи е в электролизр и исключения аварийной ситуации. Включение между блоками приготовления и дозирования раствора электролита промежуточной емкости, выполненной из оргстекла, с перегородкой для отсекания твердой фазы, а также установка аккумулирующих мкостей раствора поваренной соли и воды выше электролизера и установление в циркуляционный контур католита гидрозатвора,позволяет осуществить дозирование и циркуляционное движение раствора электролита без дополнительных затрат энергии, что повышает экономичность установки. Применение вакуумпрерывытеля для отвода воздуха позволдяет отводить воздух, не допуская образование взрывоопасных смесей. Установка обратного клапана позволяет избежать обратного потока дезентификанта в электролитические камеры и в коммуникации электролизного контура. Одним из преимуществ данной схемы заключается в отсутствии необходимости очистки раствора электролита поступающего в анодное пространство электролизера от солей жесткости. Один из возможных вариантов конструкции установки приведен на фиг.1. Станция обеззараживания воды содержит узел растворения,включающий растворный бак 1, снабжнный щелевым фильтром (на фиг.1 не обозначен),промежуточную мкость 2, соединнную с дозировочным насосом 3, аккумулирующую емкость 7 раствора поваренной соли и воды 8,электролизр, разделнный пористой мембранной 4 на катодную 5 и анодную 6 камеры, выходы которых соответственно соединены сепаратором католита 12 и анолита 13, посредством патрубков 17 и 18, гидрозатвор 10, размещнный на выходе сепаратора католита и вакуумпрерыватель 11,соединнный с выходом сепаратора анолита, а также выпрямитель 14, соединнный с электродами электролизра, накопительная мкость щлочи 15,умягчитель воды 16, обратный клапан 20 и ротаметры 21,22. Работа станции осуществляется следующим образом. В растворный бак 1 загружают в качестве исходного продукта поваренную соль по ГОСТ 13830, сорт Высший или Экстра, одновременно подают на растворение водопроводную воду из расчета получения раствора хлорида натрия с концентрацией 300-320 г/дм 3. (хлорид натрия). Одновременно осуществляется подача воды в магистраль 1.2-03-20, при этом вода, проходя через эжектор 9, создает разрежение во всасывающем патрубке эжектора 9. В нижней конической части растворного бака 1 установлен щелевой фильтр для очистки раствора от примесей. Для контроля за работой щелевого фильтра установлена промежуточная емкость 2, выполненная из оргстекла, с перегородкой для отсекания твердой фазы. Дозаторным насосом 3 очищенный раствор электролита закачивается в аккуммулирующую мкостъ 7, установленную выше электролизра, а затем самотком поступает в электролизр,разделнный перегородкой 4 ( пористой мембраны на две раздельный анодную 5 и катодную 6 камеры. Из аккумулирующей емкости 8, предварительно умягчнная в ионообменном фильтре 16, вода также поступает в электролизр. Расход электролита и воды устанавливается соответственно ротаметрами 21, 22. Электроды электролизра через тиристорный выпрямитель 14 соединены с источником электропитания установки. В электролизере осуществляется электролиз раствора поваренной соли с образованиием на аноде газообразного хлора, который смешивается с электролитом,а на катоде водорода и гидроксильных ионов, которые связываются с ионамидо получения едкого натра. Образующийся в анодной камере 5 растворенный хлор, пройдя через патрубок анолита 17, попадает в сепаратор анолита 13 и по магистрали 6.9.1 засасывается эжектором 9. При этом в сепаратор анолита 13 попадает растворенный хлор (анолит) и некоторая часть газообразного хлора. В сепараторе анолита 13 происходит разделение жидкой и газообразной фазы анолита. Поступающий из магистрали 3.1 воздух интенсифицирует процесс разделения фаз в сепараторе анолита 13. Кроме того,в сепаратор анолита 13 дополнительно образуется некоторое количество диоксида хлора, а так же некоторых других оксидантов, которые обладают высокими окислительными и бактерицидными свойствами, и тем самым повышается активность хлорирующего агента. Хлорирующий агент засасывается эжектором 9 и смешивается с водой,проходящая по проточной магистрали, при этом вода насыщается хлорирующим агентом. Образующийся жидкий хлорирующий агент по магистрали 6.9 поступает в резервуар (на чертеже не показан) с обрабатываемой водой. На выходе эжектора 9 установлен обратный клапан 20 для предотвращения попадания дезинтефиканта,обладающего большой бактерицидной активности в электролизный контур и электролитические камеры,а на выходе мкости анолита 13 вакуумпрерыватель 11 для отвода воздуха через магистраль 3.1. Это исключает попадание хлорсодержащих паров и газов в помещение станций, в случае возникновения нештатной ситуации. Например,отключение электроэнергии. Образующийся в катодной камере 6 католит по патрубку католита 18 поступает в сепаратор католита 12, при этом газообразный водород выводится в атмосферу на свечу, предварительно пройдя через гидрозатвор 10, а раствор щелочи(едкого натра) поступает по магистрали 7.1 в накопительный бак щелочи 15. Таким образом,предлагаемая установка позволяет получить жидкий хлорирующий агент,обладающий высокоактивными бактерицидными свойствами, при этом процесс выработки жидкого хлорирующего агента является непрерывным и,практически безаварийным, причм может быть осуществлен в непосредственной близости от места расположения резервуара с очищаемой водой. Установка обеспечивает экономичность и надежность работы, удовлетворяет требованиям экологии, безопасности и удобства в эксплуатации. Получаемый в процессе работы установки побочный продукт (едкий натр) расширяет функциональные возможности использования установки. В настоящее время разработана проектно конструкторская документация станции обезазараживания по хозяйственному договору с Заказчиком. Внедрение установки планируется в начале 2011 г. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Станция обеззараживания воды, содержащая узел растворения хлорида натрия и дозирования полученного раствора, электролизр, снабжнный перегородкой,разделяющей межэлектродное 5 пространство на анодную и катодную камеры,входные патрубки которых соответственно соединены с выходными патрубками аккумулирующей мкости раствора хлорида натрия и через фильтр очистки воды с узлом подачи воды в электролизр, а соответствующие выходные патрубки электролизра с сепараторами католита и анолита, причм выходной патрубок сепаратора католита соединн с накопителем щлочи, а выходной патрубок сепаратора анолита с эжектором, вход которого соединн также с магистралью подачи воды,а также соответствующие трубопроводы с установленными на них запорной аппаратурой и приборами контроля,отличающаяся тем,что она дополнительно снабжена промежуточной емкостью для контроля процесса растворения хлорида натрия, гидрозатвором, вакуумпрерывателем и обратным клапаном,причм промежуточная мкость установлена между выходом узла растворения и входом узла дозирования, гидрозатвор на дополнительном выходе сепаратора католита,вакуумпрерыватель на выходе сепаратора анолита, а обратный клапан на выходе эжектора. 2. Станция обеззараживания воды по п.1,отличающаяся тем, что промежуточная мкость выполнена из прозрачного материала, например,оргстекла и снабжена перегородкой для разделения фаз. 3. Станция обеззараживания воды по п.1,отличающаяся тем, что аккумулирующие мкости раствора хлорида натрия и воды установлены выше электролизра.
