Устройство для получения монофторфосфата щелочного металла

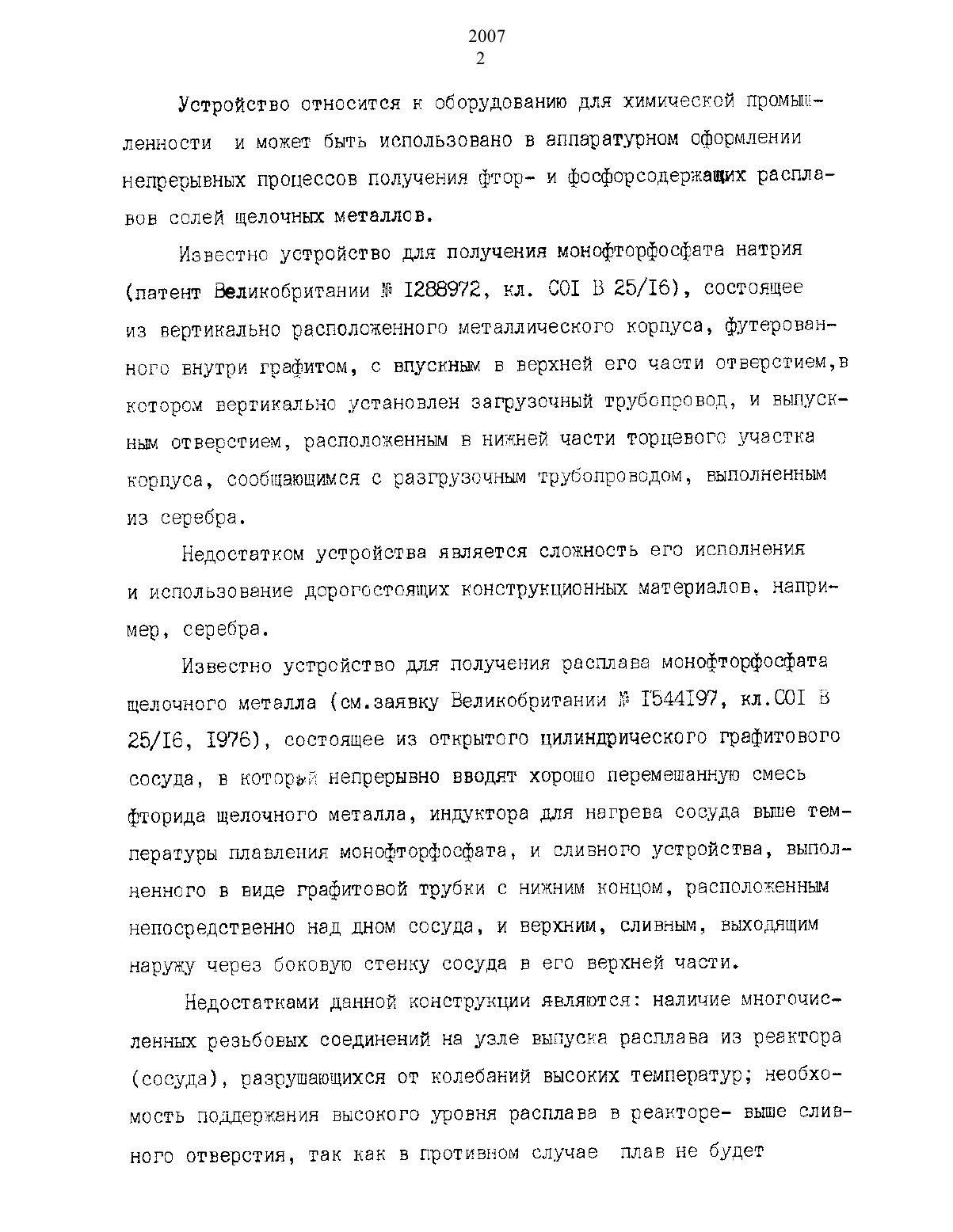

Устройство относится н оборудованию для химической промыш ленности и может быть использовано в аппаратурном оформлении непрерывных процессов получения фтор и фосфорсодержащих расплавов солей щелочных металлов.Известно устройство для получения монофторфосфата натрия(патент Великобритании Ю 1288972, вл. СО 1 В 25/16), состоящее из вертикально расположенного металлического корпуса, футерован ново внутри графитом, о впускным в верхней его части отверстием,в котором вертикально установлен загрузочный трубопровод, и выпускным отверстием, расположенным в нижней части торцевого участка норпуса, сообщающимся с равгрузочным трубопроводом, выполненным из серебра.Недостатком устройства является сложность его исполнения и использование дорогостоящих конструкционных материалов, например, серебра.Известно устройство для получения расплава монофторфосфата щелочного металла (см.заявку Великобритании в Гб 44197, кл.СО 1 В 25/16, 1976), состоящее из открытого цилиндрического графитового сосуда, в иоторри непрерывно вводят хорошо перемешанную смесь фторида щелочного металла, индуктора для нагрева сосуда выше температуры плавления монофторфосфата, и сливного устройства, выполненного в виде графитовой трубни с нижним нонцом, расположенным непосредственно над дном сосуда, и верхним, сливным, выходящим наружу через боковую стенку сосуда в его верхней части.Недостатками данной конструкции являются наличие многочис ленных резьбовых соединений на узле выпуска расплава из реактора(сосуда), разрушающихся от колебании высоких температур необхош мость поддержания высокого уровня расплава в реанторе- выше слив НОГО ОТВЕРСТИЯ, ГЭК КВН В ПЗОТИВЕЧОВА СЛУЧЭЭ ПЛЭВ не будетсливаться поддержание высокого уровня расплава, который обуславливает также наличие большого объема расплава в реакторе, что силвно сказывается на газовнделении из расплава в окружающую среду ограничение срока службы реактора периодом беэремонтнои работы конструктивных элементов, расположенных ниже уровня сливного отверстие. Таким образом, указанные недостатки обуслааливе ют низкие эксплуатационные характеристики рассматриваемого уст ройства.Задача изобретения - разработка устройства для получения ионофторфосфата щелочного металла, конструкция которого обеспечивает доступ к сливному узлу для проведении ремонтных работ и облегчение извлечения ллава из реактора, исключение проникновения паров в окружающую среду, упрощение узла слива.Для этого в устройстве для колучения монофторфосфата щелочного металла, включающем индуктор, графитовый реактор, снабженный сливным узлом, согласно изобретению, сливной узел выполнен в донной части реактора в виде перевернутого вверх дном стакана с прорезнми на его стенках, установленного в углублении дна реактора над цилингрическии выступом со сквозны отверстием, причем прорези выполнены нике верхнего уровня цилиндрического выступа.Предлагаемая констрдгкцин обеспечивает высокие эксплуатационные характеристики устройства простоту исполнения узла слива,состоящего из отдельных конструктивных элементов поддержание низкого уровня рабочего расплава в реакторе, обеспечивающего или полностью исключающего испарение фтора и фторсодеркащих соединений в окружающую среду за счет фильтрации испаряющихся газов через достаточно высокий слой сухой смеси в реакторе низкий уровень застывшего плева при остановке реактора, обеспечивающего доступ НОСТЬ СЛИВНОГО УЗЛЭ ДЛЯ РЭМОНТЗ И выгрузки расплава ИЗ реактора, 2007а такие полное исключениеблагодари созданию гидроаатворапрос иона нерасплавившихся частиц смеси из реактора за счет перепада высот прорезей стакана и выступа на высоту углубления в дне реактора.На фиг.Е изображено устройство для получения монофторфос фата щелочного металла. Устройство включает индуктор (1) для нагрева реакционного аппарата, открытый цилиндрический графитовый реактор (2), стакан (3) с прорезями (4) на его стенках,установленный в углубление (5) дна реактора (2) над цилиндрическим выступом (6) со сквозным отверстием (7) по его центру.Устройство работает следующим образом. В цилиндрический графитовый реактор (2) засылают доверху смесь сыпучих реагентов, состоящую из метафосфата натрия и фтористого натрия, взят тык в соотношении 2,43 1. При загрузие сыпучей смеси она уиладываетса через прорези стаиена (4) на дне реактора (2) под стаканом (З) с углом естественного откоса а сторону цилиндрищи исхода-ку чесного выступа (6), ипрорези (4) выполнены ниже верхнего уровня цилиндрического выступа (6), то высота слон смеси у выступа(6) будет ниве, чем у прорези (4). Включают нагрев реактора (2) индуктором (Е) до температуры 7 ОО 75 ОС. При этой температуре смесь, находящаяся на дне реактора и у его стенок, плавится с образованием монофторфосфата натрия по реакции ЮРСЗ /ад /УРОЗР и стекает на дно. Твердые частицы непроплавиашейся смеси всплывают на поверхность расплава иза счет порога, создаваемого перепадом высот, на историк выполнены прорези (4) стакана (З) и выступ удерживаются и не проспервых порции расплава из сквозного отверстия начинают дозироватънепрерывную подачу смеси в реактор. При необходимости остановки реакторе прекращают подачу еНЕГО СМЕСИ, ШИХТУ БЫПЛЭВЛЯЮТ ДО прекращения ЫХОД 8 расплаве ИЗУстройство для получения монофторфосфата щелочного металла,включающее индуктор, графитовый реактор, снабженный сливным узлом,отличающееся тем, что сливной узел выполнен в донной части реактора в виде перевернутого вверх дном стакана с прорезями на его стенках, установленного в углубление дна реактора над цилиндрическим выступом со сквозным отверстием, причем прорези выполненыНИЖ 6 ВВХНЕГО уровня ЦИЛИНДрИЧ 6 СНОРО БЫСТУПЭ.
