Аналитический программно-аппаратный букмекерский комплекс

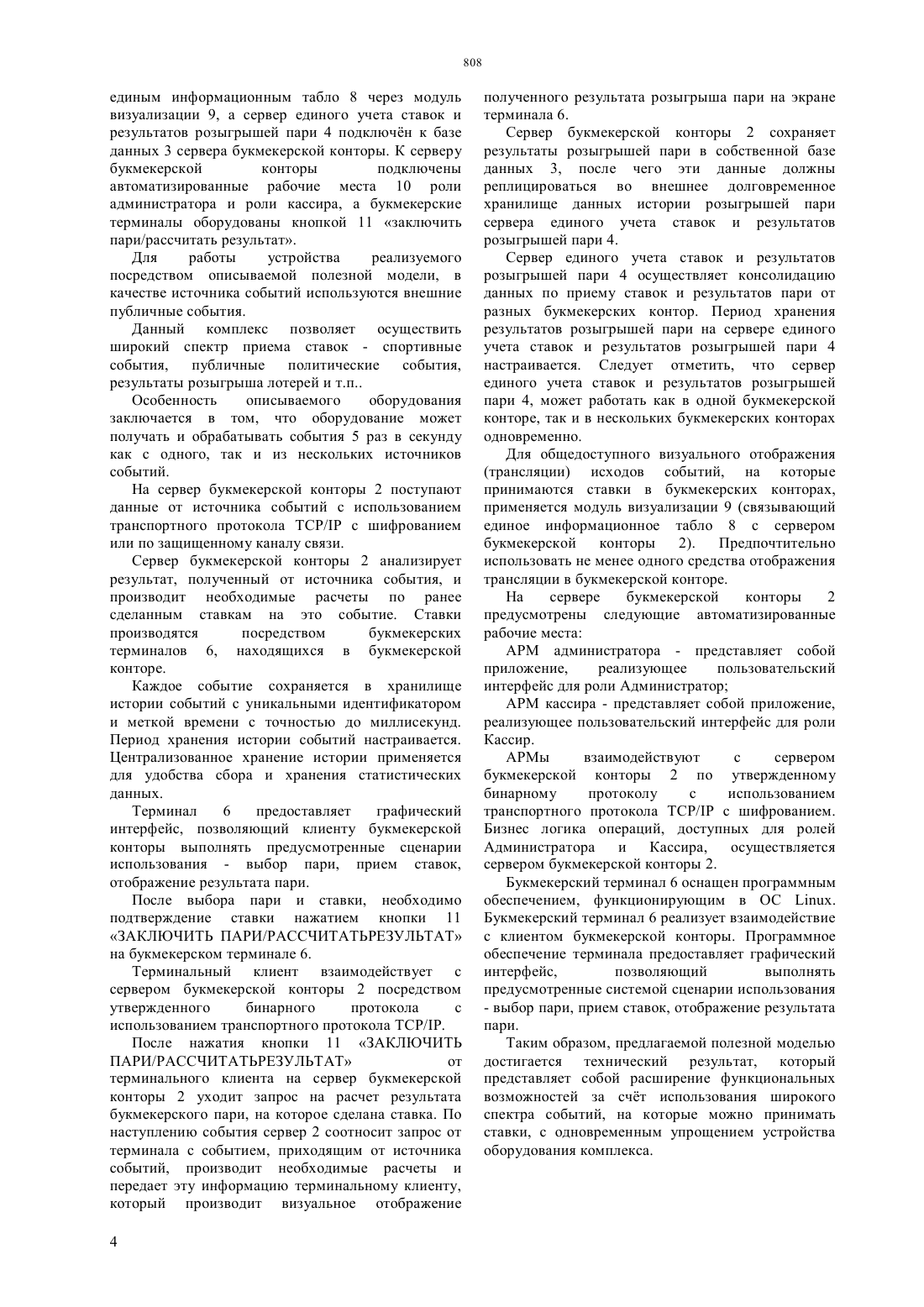

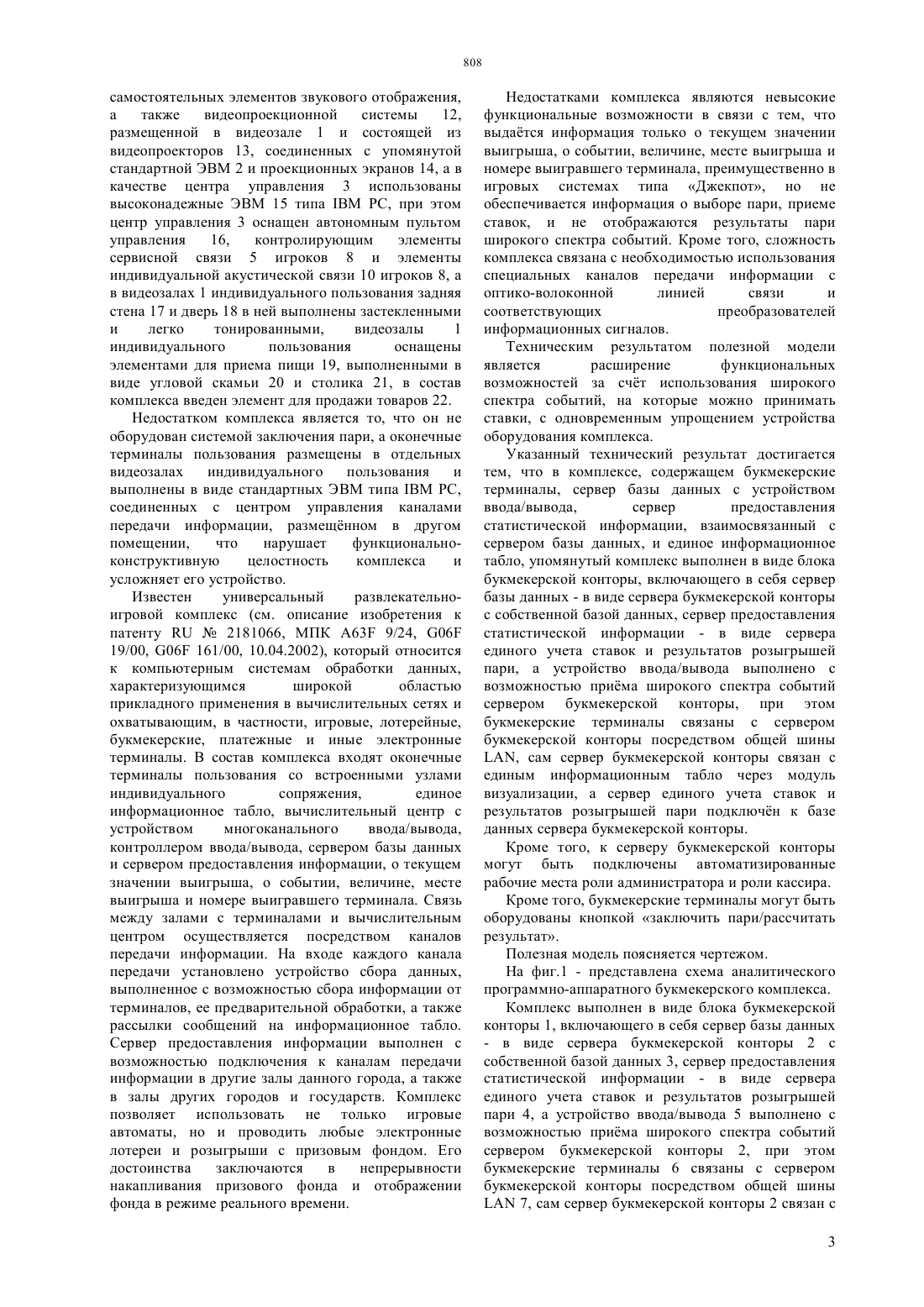

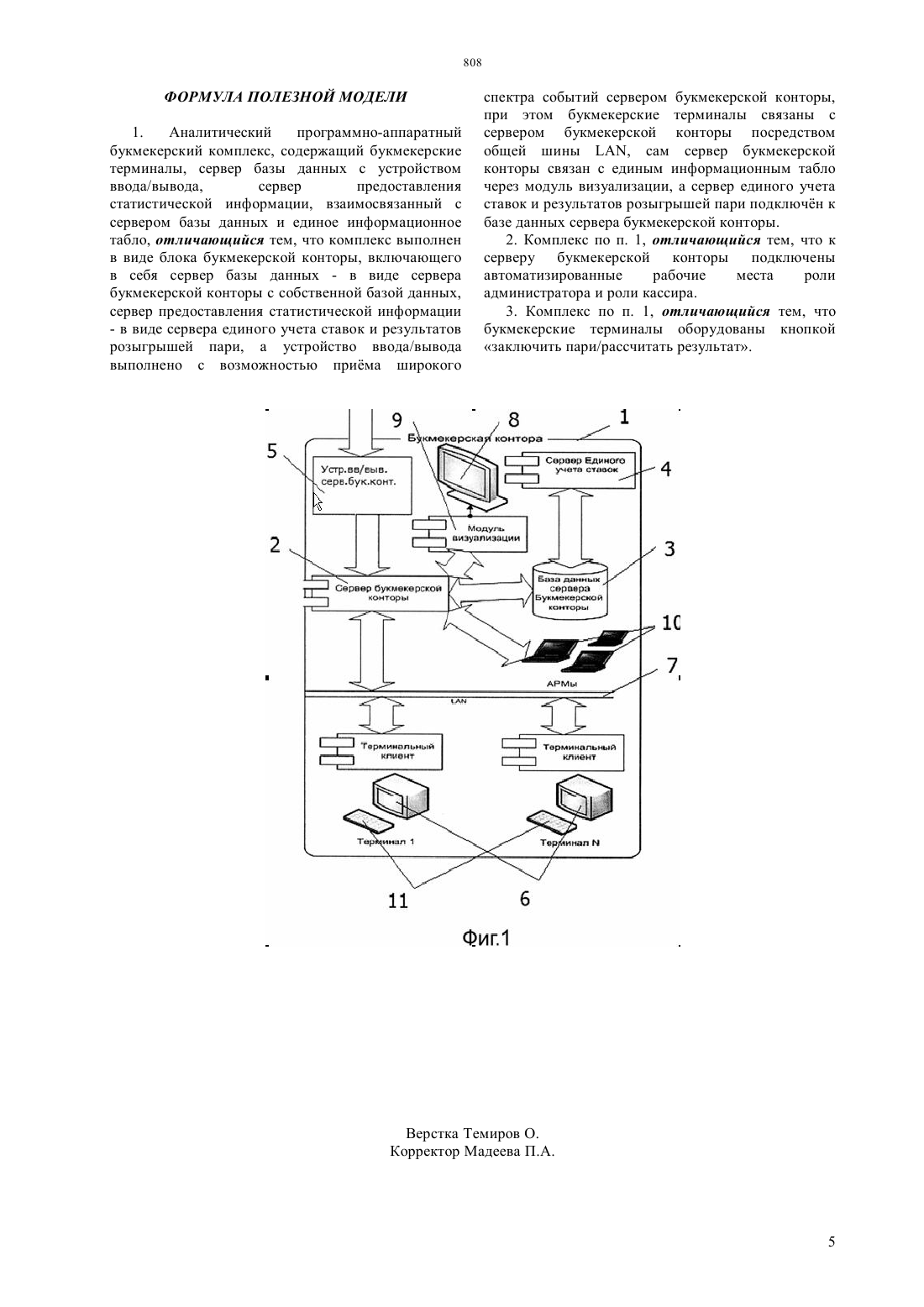

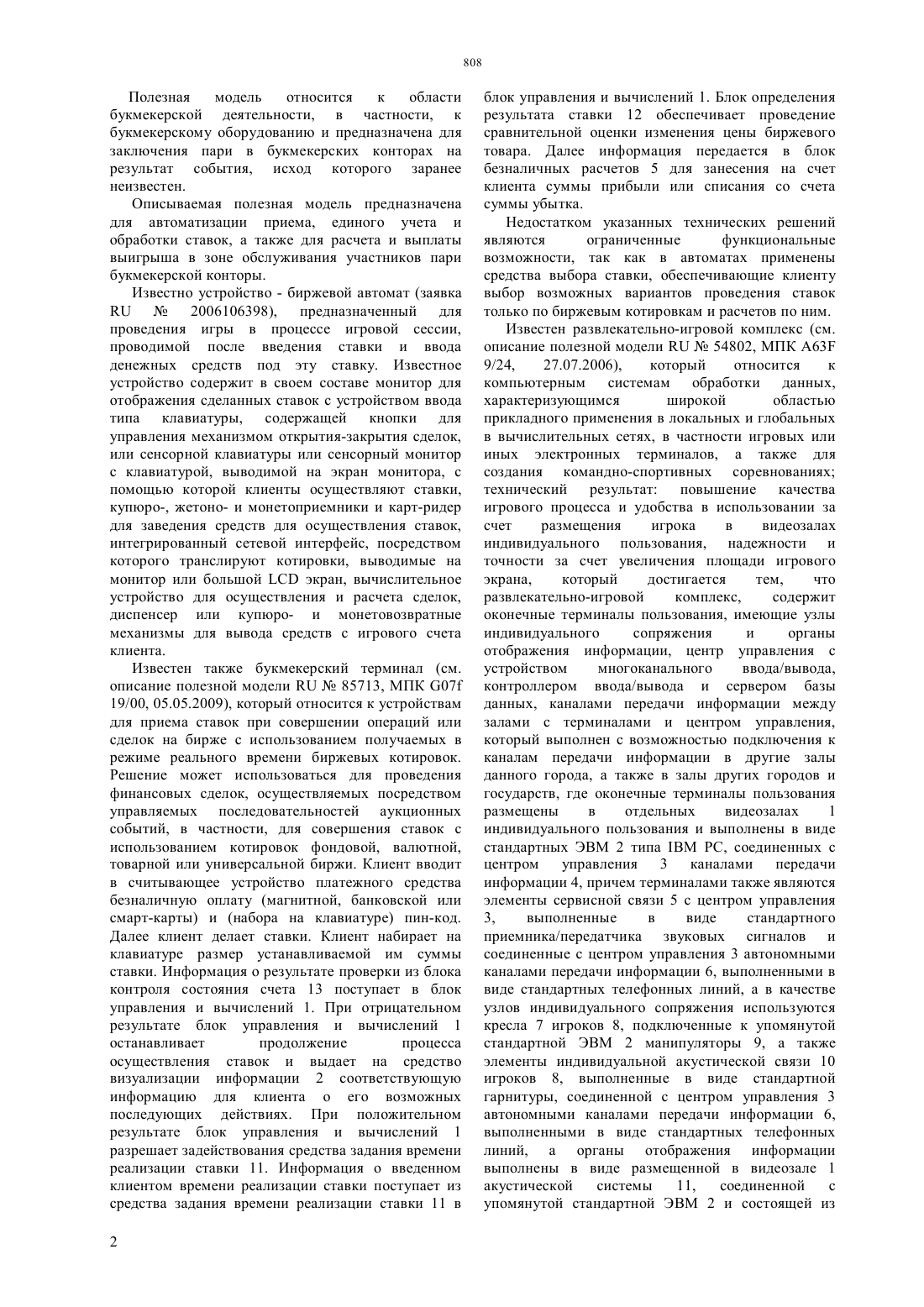

(51) 63 9/24 (2011.01) 06 19/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ табло, упомянутый комплекс выполнен в виде блока букмекерской конторы, включающего в себя сервер базы данных - в виде сервера букмекерской конторы с собственной базой данных, сервер предоставления статистической информации - в виде сервера единого учета ставок и результатов розыгрышей пари, а устройство ввода/вывода выполнено с возможностью прима широкого спектра событий сервером букмекерской конторы, при этом букмекерские терминалы связаны с сервером букмекерской конторы посредством общей шины, сам сервер букмекерской конторы связан с единым информационным табло через модуль визуализации, а сервер единого учета ставок и результатов розыгрышей пари подключн к базе данных сервера букмекерской конторы. К серверу букмекерской конторы могут быть подключены автоматизированные рабочие места роли администратора и роли кассира. Букмекерские терминалы могут быть оборудованы кнопкой заключить пари/рассчитать результат. Предлагаемой полезной моделью достигается технический результат, который представляет собой расширение функциональных возможностей за счт использования широкого спектра событий, на которые можно принимать ставки,с одновременным упрощением устройства оборудования комплекса.(73) ЭС ЭЛЬ ЛОТТЕРИ ХОЛДИНГ ЛИМИТЕД(74) Шабалина Галина Ивановна Шабалин Владимир Иванович Кучаева Ирина Гафиятовна Тусупова Меруерт Кырыкбаевна(54) АНАЛИТИЧЕСКИЙ ПРОГРАММНОАППАРАТНЫЙ БУКМЕКЕРСКИЙ КОМПЛЕКС(57) Полезная модель относится к области букмекерской деятельности, в частности, к букмекерскому оборудованию и предназначена для заключения пари в букмекерских конторах на результат события, исход которого заранее неизвестен. Сущность полезной модели заключается в том,что в комплексе, содержащем букмекерские терминалы, сервер базы данных с устройством ввода/вывода,сервер предоставления статистической информации, взаимосвязанный с сервером базы данных, и единое информационное Полезная модель относится к области букмекерской деятельности, в частности, к букмекерскому оборудованию и предназначена для заключения пари в букмекерских конторах на результат события, исход которого заранее неизвестен. Описываемая полезная модель предназначена для автоматизации приема, единого учета и обработки ставок, а также для расчета и выплаты выигрыша в зоне обслуживания участников пари букмекерской конторы. Известно устройство - биржевой автомат (заявка 2006106398), предназначенный для проведения игры в процессе игровой сессии,проводимой после введения ставки и ввода денежных средств под эту ставку. Известное устройство содержит в своем составе монитор для отображения сделанных ставок с устройством ввода типа клавиатуры, содержащей кнопки для управления механизмом открытия-закрытия сделок,или сенсорной клавиатуры или сенсорный монитор с клавиатурой, выводимой на экран монитора, с помощью которой клиенты осуществляют ставки,купюро-, жетоно- и монетоприемники и карт-ридер для заведения средств для осуществления ставок,интегрированный сетевой интерфейс, посредством которого транслируют котировки, выводимые на монитор или большойэкран, вычислительное устройство для осуществления и расчета сделок,диспенсер или купюро- и монетовозвратные механизмы для вывода средств с игрового счета клиента. Известен также букмекерский терминал (см. описание полезной модели 85713, МПК 07 19/00, 05.05.2009), который относится к устройствам для приема ставок при совершении операций или сделок на бирже с использованием получаемых в режиме реального времени биржевых котировок. Решение может использоваться для проведения финансовых сделок, осуществляемых посредством управляемых последовательностей аукционных событий, в частности, для совершения ставок с использованием котировок фондовой, валютной,товарной или универсальной биржи. Клиент вводит в считывающее устройство платежного средства безналичную оплату (магнитной, банковской или смарт-карты) и (набора на клавиатуре) пин-код. Далее клиент делает ставки. Клиент набирает на клавиатуре размер устанавливаемой им суммы ставки. Информация о результате проверки из блока контроля состояния счета 13 поступает в блок управления и вычислений 1. При отрицательном результате блок управления и вычислений 1 останавливает продолжение процесса осуществления ставок и выдает на средство визуализации информации 2 соответствующую информацию для клиента о его возможных последующих действиях. При положительном результате блок управления и вычислений 1 разрешает задействования средства задания времени реализации ставки 11. Информация о введенном клиентом времени реализации ставки поступает из средства задания времени реализации ставки 11 в 2 блок управления и вычислений 1. Блок определения результата ставки 12 обеспечивает проведение сравнительной оценки изменения цены биржевого товара. Далее информация передается в блок безналичных расчетов 5 для занесения на счет клиента суммы прибыли или списания со счета суммы убытка. Недостатком указанных технических решений являются ограниченные функциональные возможности, так как в автоматах применены средства выбора ставки, обеспечивающие клиенту выбор возможных вариантов проведения ставок только по биржевым котировкам и расчетов по ним. Известен развлекательно-игровой комплекс (см. описание полезной модели 54802, МПК 63 9/24,27.07.2006),который относится к компьютерным системам обработки данных,характеризующимся широкой областью прикладного применения в локальных и глобальных в вычислительных сетях, в частности игровых или иных электронных терминалов, а также для создания командно-спортивных соревнованиях технический результат повышение качества игрового процесса и удобства в использовании за счет размещения игрока в видеозалах индивидуального пользования, надежности и точности за счет увеличения площади игрового экрана,который достигается тем,что развлекательно-игровой комплекс,содержит оконечные терминалы пользования, имеющие узлы индивидуального сопряжения и органы отображения информации, центр управления с устройством многоканального ввода/вывода,контроллером ввода/вывода и сервером базы данных, каналами передачи информации между залами с терминалами и центром управления,который выполнен с возможностью подключения к каналам передачи информации в другие залы данного города, а также в залы других городов и государств, где оконечные терминалы пользования размещены в отдельных видеозалах 1 индивидуального пользования и выполнены в виде стандартных ЭВМ 2 типа, соединенных с центром управления 3 каналами передачи информации 4, причем терминалами также являются элементы сервисной связи 5 с центром управления 3,выполненные в виде стандартного приемника/передатчика звуковых сигналов и соединенные с центром управления 3 автономными каналами передачи информации 6, выполненными в виде стандартных телефонных линий, а в качестве узлов индивидуального сопряжения используются кресла 7 игроков 8, подключенные к упомянутой стандартной ЭВМ 2 манипуляторы 9, а также элементы индивидуальной акустической связи 10 игроков 8, выполненные в виде стандартной гарнитуры, соединенной с центром управления 3 автономными каналами передачи информации 6,выполненными в виде стандартных телефонных линий, а органы отображения информации выполнены в виде размещенной в видеозале 1 акустической системы 11,соединенной с упомянутой стандартной ЭВМ 2 и состоящей из самостоятельных элементов звукового отображения,а также видеопроекционной системы 12,размещенной в видеозале 1 и состоящей из видеопроекторов 13, соединенных с упомянутой стандартной ЭВМ 2 и проекционных экранов 14, а в качестве центра управления 3 использованы высоконадежные ЭВМ 15 типа, при этом центр управления 3 оснащен автономным пультом управления 16,контролирующим элементы сервисной связи 5 игроков 8 и элементы индивидуальной акустической связи 10 игроков 8, а в видеозалах 1 индивидуального пользования задняя стена 17 и дверь 18 в ней выполнены застекленными и легко тонированными,видеозалы 1 индивидуального пользования оснащены элементами для приема пищи 19, выполненными в виде угловой скамьи 20 и столика 21, в состав комплекса введен элемент для продажи товаров 22. Недостатком комплекса является то, что он не оборудован системой заключения пари, а оконечные терминалы пользования размещены в отдельных видеозалах индивидуального пользования и выполнены в виде стандартных ЭВМ типа,соединенных с центром управления каналами передачи информации, размещнном в другом помещении,что нарушает функциональноконструктивную целостность комплекса и усложняет его устройство. Известен универсальный развлекательноигровой комплекс (см. описание изобретения к патенту 2181066, МПК 63 9/24, 06 19/00, 06 161/00, 10.04.2002), который относится к компьютерным системам обработки данных,характеризующимся широкой областью прикладного применения в вычислительных сетях и охватывающим, в частности, игровые, лотерейные,букмекерские, платежные и иные электронные терминалы. В состав комплекса входят оконечные терминалы пользования со встроенными узлами индивидуального сопряжения,единое информационное табло, вычислительный центр с устройством многоканального ввода/вывода,контроллером ввода/вывода, сервером базы данных и сервером предоставления информации, о текущем значении выигрыша, о событии, величине, месте выигрыша и номере выигравшего терминала. Связь между залами с терминалами и вычислительным центром осуществляется посредством каналов передачи информации. На входе каждого канала передачи установлено устройство сбора данных,выполненное с возможностью сбора информации от терминалов, ее предварительной обработки, а также рассылки сообщений на информационное табло. Сервер предоставления информации выполнен с возможностью подключения к каналам передачи информации в другие залы данного города, а также в залы других городов и государств. Комплекс позволяет использовать не только игровые автоматы, но и проводить любые электронные лотереи и розыгрыши с призовым фондом. Его достоинства заключаются в непрерывности накапливания призового фонда и отображении фонда в режиме реального времени. Недостатками комплекса являются невысокие функциональные возможности в связи с тем, что выдатся информация только о текущем значении выигрыша, о событии, величине, месте выигрыша и номере выигравшего терминала, преимущественно в игровых системах типа Джекпот, но не обеспечивается информация о выборе пари, приеме ставок, и не отображаются результаты пари широкого спектра событий. Кроме того, сложность комплекса связана с необходимостью использования специальных каналов передачи информации с оптико-волоконной линией связи и соответствующих преобразователей информационных сигналов. Техническим результатом полезной модели является расширение функциональных возможностей за счт использования широкого спектра событий, на которые можно принимать ставки, с одновременным упрощением устройства оборудования комплекса. Указанный технический результат достигается тем, что в комплексе, содержащем букмекерские терминалы, сервер базы данных с устройством ввода/вывода,сервер предоставления статистической информации, взаимосвязанный с сервером базы данных, и единое информационное табло, упомянутый комплекс выполнен в виде блока букмекерской конторы, включающего в себя сервер базы данных - в виде сервера букмекерской конторы с собственной базой данных, сервер предоставления статистической информации - в виде сервера единого учета ставок и результатов розыгрышей пари, а устройство ввода/вывода выполнено с возможностью прима широкого спектра событий сервером букмекерской конторы, при этом букмекерские терминалы связаны с сервером букмекерской конторы посредством общей шины, сам сервер букмекерской конторы связан с единым информационным табло через модуль визуализации, а сервер единого учета ставок и результатов розыгрышей пари подключн к базе данных сервера букмекерской конторы. Кроме того, к серверу букмекерской конторы могут быть подключены автоматизированные рабочие места роли администратора и роли кассира. Кроме того, букмекерские терминалы могут быть оборудованы кнопкой заключить пари/рассчитать результат. Полезная модель поясняется чертежом. На фиг.1 - представлена схема аналитического программно-аппаратного букмекерского комплекса. Комплекс выполнен в виде блока букмекерской конторы 1, включающего в себя сервер базы данных- в виде сервера букмекерской конторы 2 с собственной базой данных 3, сервер предоставления статистической информации - в виде сервера единого учета ставок и результатов розыгрышей пари 4, а устройство ввода/вывода 5 выполнено с возможностью прима широкого спектра событий сервером букмекерской конторы 2, при этом букмекерские терминалы 6 связаны с сервером букмекерской конторы посредством общей шины 7, сам сервер букмекерской конторы 2 связан с 3 единым информационным табло 8 через модуль визуализации 9, а сервер единого учета ставок и результатов розыгрышей пари 4 подключн к базе данных 3 сервера букмекерской конторы. К серверу букмекерской конторы подключены автоматизированные рабочие места 10 роли администратора и роли кассира, а букмекерские терминалы оборудованы кнопкой 11 заключить пари/рассчитать результат. Для работы устройства реализуемого посредством описываемой полезной модели, в качестве источника событий используются внешние публичные события. Данный комплекс позволяет осуществить широкий спектр приема ставок - спортивные события, публичные политические события,результаты розыгрыша лотерей и т.п Особенность описываемого оборудования заключается в том, что оборудование может получать и обрабатывать события 5 раз в секунду как с одного, так и из нескольких источников событий. На сервер букмекерской конторы 2 поступают данные от источника событий с использованием транспортного протокола / с шифрованием или по защищенному каналу связи. Сервер букмекерской конторы 2 анализирует результат, полученный от источника события, и производит необходимые расчеты по ранее сделанным ставкам на это событие. Ставки производятся посредством букмекерских терминалов 6, находящихся в букмекерской конторе. Каждое событие сохраняется в хранилище истории событий с уникальными идентификатором и меткой времени с точностью до миллисекунд. Период хранения истории событий настраивается. Централизованное хранение истории применяется для удобства сбора и хранения статистических данных. Терминал 6 предоставляет графический интерфейс, позволяющий клиенту букмекерской конторы выполнять предусмотренные сценарии использования - выбор пари, прием ставок,отображение результата пари. После выбора пари и ставки, необходимо подтверждение ставки нажатием кнопки 11 ЗАКЛЮЧИТЬ ПАРИ/РАССЧИТАТЬРЕЗУЛЬТАТ на букмекерском терминале 6. Терминальный клиент взаимодействует с сервером букмекерской конторы 2 посредством утвержденного бинарного протокола с использованием транспортного протокола /. После нажатия кнопки 11 ЗАКЛЮЧИТЬ ПАРИ/РАССЧИТАТЬРЕЗУЛЬТАТ от терминального клиента на сервер букмекерской конторы 2 уходит запрос на расчет результата букмекерского пари, на которое сделана ставка. По наступлению события сервер 2 соотносит запрос от терминала с событием, приходящим от источника событий, производит необходимые расчеты и передает эту информацию терминальному клиенту,который производит визуальное отображение 4 полученного результата розыгрыша пари на экране терминала 6. Сервер букмекерской конторы 2 сохраняет результаты розыгрышей пари в собственной базе данных 3, после чего эти данные должны реплицироваться во внешнее долговременное хранилище данных истории розыгрышей пари сервера единого учета ставок и результатов розыгрышей пари 4. Сервер единого учета ставок и результатов розыгрышей пари 4 осуществляет консолидацию данных по приему ставок и результатов пари от разных букмекерских контор. Период хранения результатов розыгрышей пари на сервере единого учета ставок и результатов розыгрышей пари 4 настраивается. Следует отметить, что сервер единого учета ставок и результатов розыгрышей пари 4, может работать как в одной букмекерской конторе, так и в нескольких букмекерских конторах одновременно. Для общедоступного визуального отображения(трансляции) исходов событий, на которые принимаются ставки в букмекерских конторах,применяется модуль визуализации 9 (связывающий единое информационное табло 8 с сервером букмекерской конторы 2). Предпочтительно использовать не менее одного средства отображения трансляции в букмекерской конторе. На сервере букмекерской конторы 2 предусмотрены следующие автоматизированные рабочие места АРМ администратора - представляет собой приложение,реализующее пользовательский интерфейс для роли Администратор АРМ кассира - представляет собой приложение,реализующее пользовательский интерфейс для роли Кассир. АРМы взаимодействуют с сервером букмекерской конторы 2 по утвержденному бинарному протоколу с использованием транспортного протокола / с шифрованием. Бизнес логика операций, доступных для ролей Администратора и Кассира, осуществляется сервером букмекерской конторы 2. Букмекерский терминал 6 оснащен программным обеспечением, функционирующим в ОС . Букмекерский терминал 6 реализует взаимодействие с клиентом букмекерской конторы. Программное обеспечение терминала предоставляет графический интерфейс,позволяющий выполнять предусмотренные системой сценарии использования- выбор пари, прием ставок, отображение результата пари. Таким образом, предлагаемой полезной моделью достигается технический результат, который представляет собой расширение функциональных возможностей за счт использования широкого спектра событий, на которые можно принимать ставки, с одновременным упрощением устройства оборудования комплекса. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Аналитический программно-аппаратный букмекерский комплекс, содержащий букмекерские терминалы, сервер базы данных с устройством ввода/вывода,сервер предоставления статистической информации, взаимосвязанный с сервером базы данных и единое информационное табло, отличающийся тем, что комплекс выполнен в виде блока букмекерской конторы, включающего в себя сервер базы данных - в виде сервера букмекерской конторы с собственной базой данных,сервер предоставления статистической информации- в виде сервера единого учета ставок и результатов розыгрышей пари, а устройство ввода/вывода выполнено с возможностью прима широкого спектра событий сервером букмекерской конторы,при этом букмекерские терминалы связаны с сервером букмекерской конторы посредством общей шины , сам сервер букмекерской конторы связан с единым информационным табло через модуль визуализации, а сервер единого учета ставок и результатов розыгрышей пари подключн к базе данных сервера букмекерской конторы. 2. Комплекс по п. 1, отличающийся тем, что к серверу букмекерской конторы подключены автоматизированные рабочие места роли администратора и роли кассира. 3. Комплекс по п. 1, отличающийся тем, что букмекерские терминалы оборудованы кнопкой заключить пари/рассчитать результат.
