Детская горка

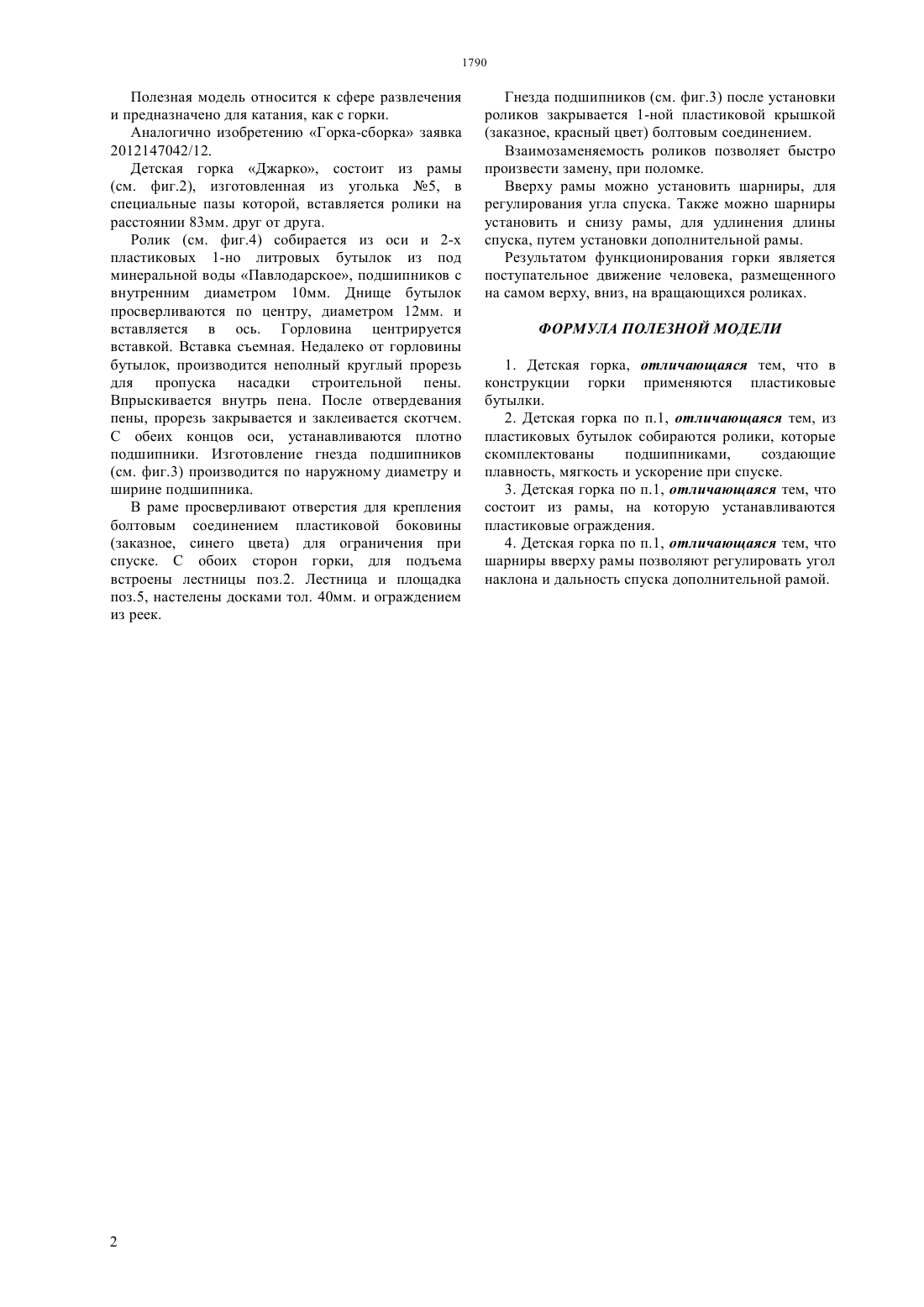

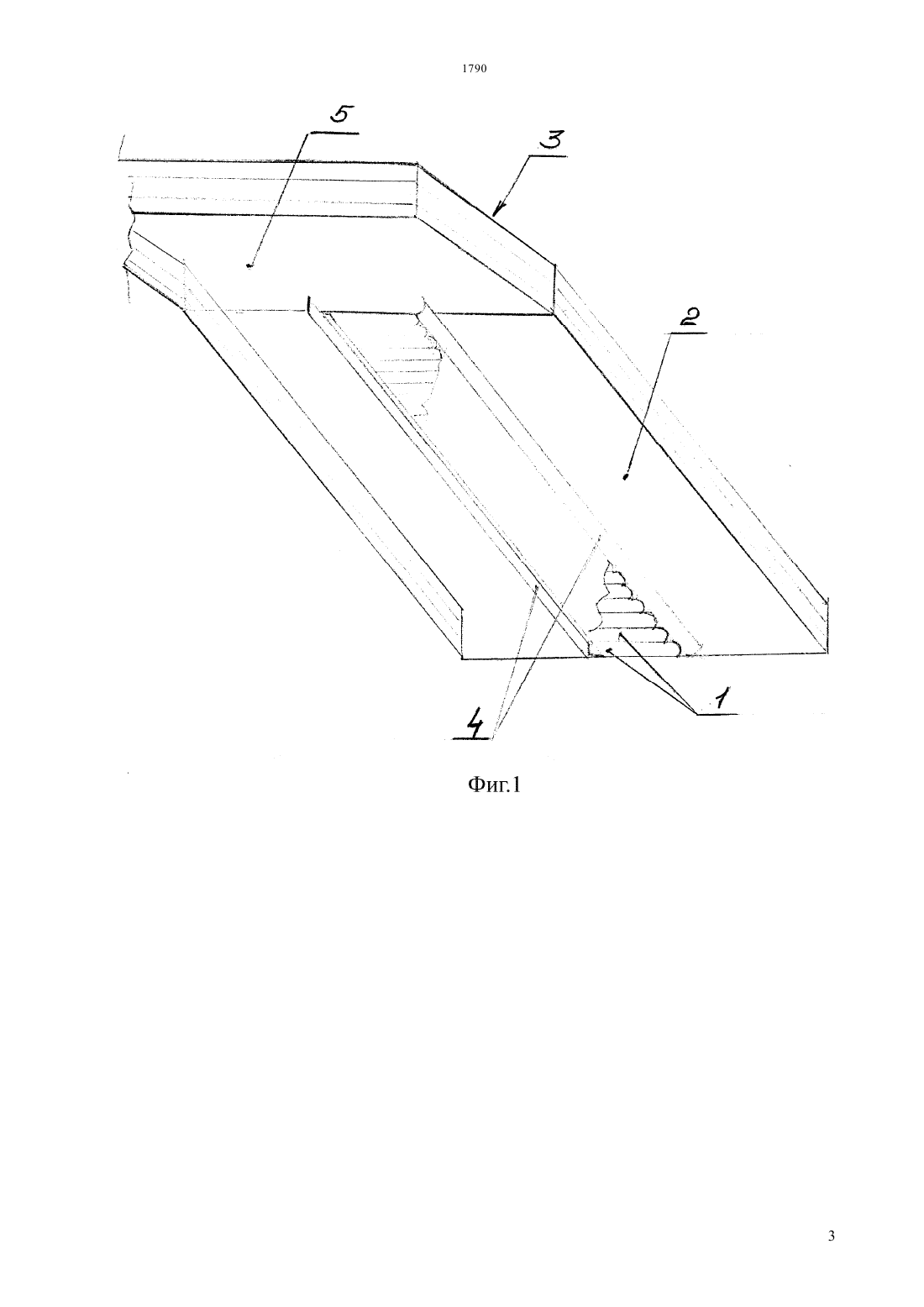

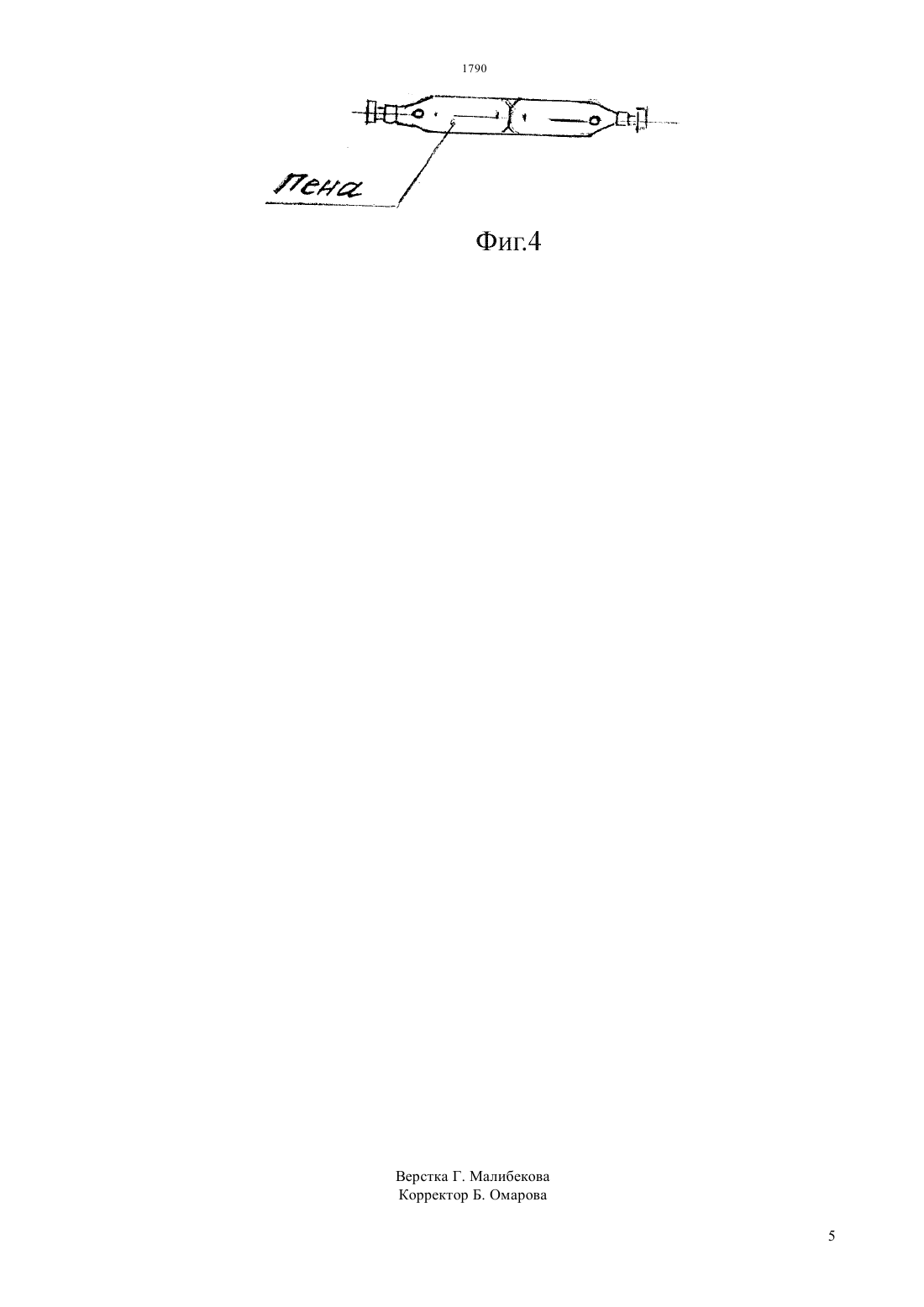

(51) 63 21/00 (2006.01) 63 21/18 (2006.01) 63 9/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ соединением через предварительно просверленные отверстия. По бокам горки выстраивается лестницы и площадка из досок толщиною 40 мм. с ограждениями из реек. Результатом функционирования горки такой конструкции является поступательное движение человека, размещенной на самом верху, вниз, как на обычной горке (см. фиг.1) Рама с роликами регулируется под разным углом,установкой шарнирного соединения вверху рамы. Установка дополнительной рамы шарнирно внизу основной рамы, позволяет удлинить длину спуска. Задача изобретения заключается в повышении занимательности и подвижности детей, быстрому росту и улучшения здоровья. Технически результат достигается за счет вращения роликов а подшипнике, угла подьема рамы, а также длины спуска.(57) Полезная модель относится к сфере развлечения, а также в повышении занимательности и подвижности детей и предназначено для катания. Горка состоит из рамы и роликов, вставляемых в специальные пазы, на раме. Ролики (см. фиг.4) выполнены, сборкой 2-х пластиковых бутылок 1-но литровых из под минеральной воды Павлодарское, на ось, с впрыскиванием строительной пены внутрь бутылок. По краям оси установлены плотно подшипники. Подшипники размещаются внутри гнезда(см. фиг.3) приваренных к раме. Все гнезда закрываются одной пластиковой крышкой (красный панель), болтовым Полезная модель относится к сфере развлечения и предназначено для катания, как с горки. Аналогично изобретению Горка-сборка заявка 2012147042/12. Детская горка Джарко, состоит из рамы(см. фиг.2), изготовленная из уголька 5, в специальные пазы которой, вставляется ролики на расстоянии 83 мм. друг от друга. Ролик (см. фиг.4) собирается из оси и 2-х пластиковых 1-но литровых бутылок из под минеральной воды Павлодарское, подшипников с внутренним диаметром 10 мм. Днище бутылок просверливаются по центру, диаметром 12 мм. и вставляется в ось. Горловина центрируется вставкой. Вставка съемная. Недалеко от горловины бутылок, производится неполный круглый прорезь для пропуска насадки строительной пены. Впрыскивается внутрь пена. После отвердевания пены, прорезь закрывается и заклеивается скотчем. С обеих концов оси, устанавливаются плотно подшипники. Изготовление гнезда подшипников(см. фиг.3) производится по наружному диаметру и ширине подшипника. В раме просверливают отверстия для крепления болтовым соединением пластиковой боковины(заказное, синего цвета) для ограничения при спуске. С обоих сторон горки, для подъема встроены лестницы поз.2. Лестница и площадка поз.5, настелены досками тол. 40 мм. и ограждением из реек. Гнезда подшипников (см. фиг.3) после установки роликов закрывается 1-ной пластиковой крышкой(заказное, красный цвет) болтовым соединением. Взаимозаменяемость роликов позволяет быстро произвести замену, при поломке. Вверху рамы можно установить шарниры, для регулирования угла спуска. Также можно шарниры установить и снизу рамы, для удлинения длины спуска, путем установки дополнительной рамы. Результатом функционирования горки является поступательное движение человека, размещенного на самом верху, вниз, на вращающихся роликах. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Детская горка, отличающаяся тем, что в конструкции горки применяются пластиковые бутылки. 2. Детская горка по п.1, отличающаяся тем, из пластиковых бутылок собираются ролики, которые скомплектованы подшипниками,создающие плавность, мягкость и ускорение при спуске. 3. Детская горка по п.1, отличающаяся тем, что состоит из рамы, на которую устанавливаются пластиковые ограждения. 4. Детская горка по п.1, отличающаяся тем, что шарниры вверху рамы позволяют регулировать угол наклона и дальность спуска дополнительной рамой.
