Электроциклон

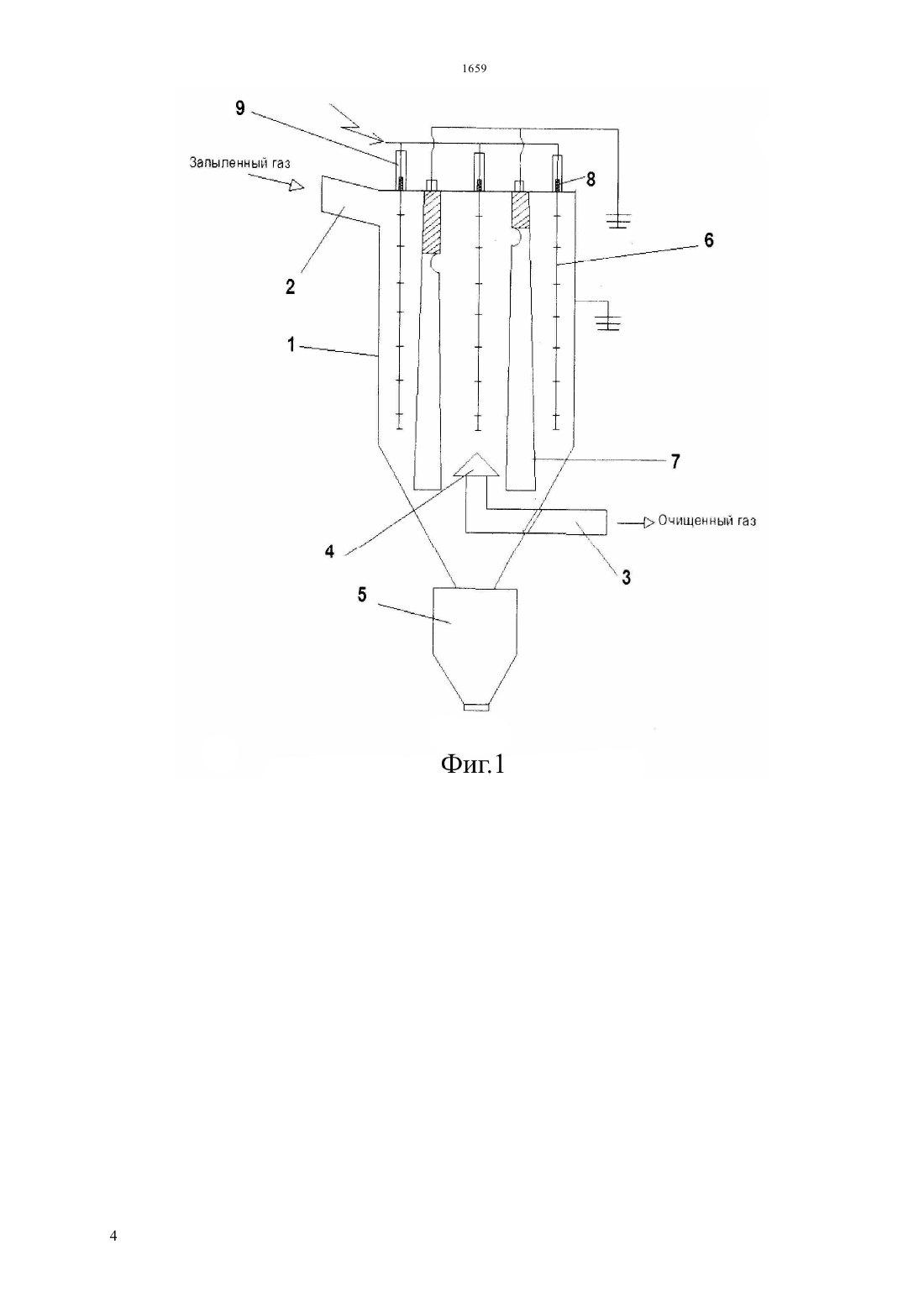

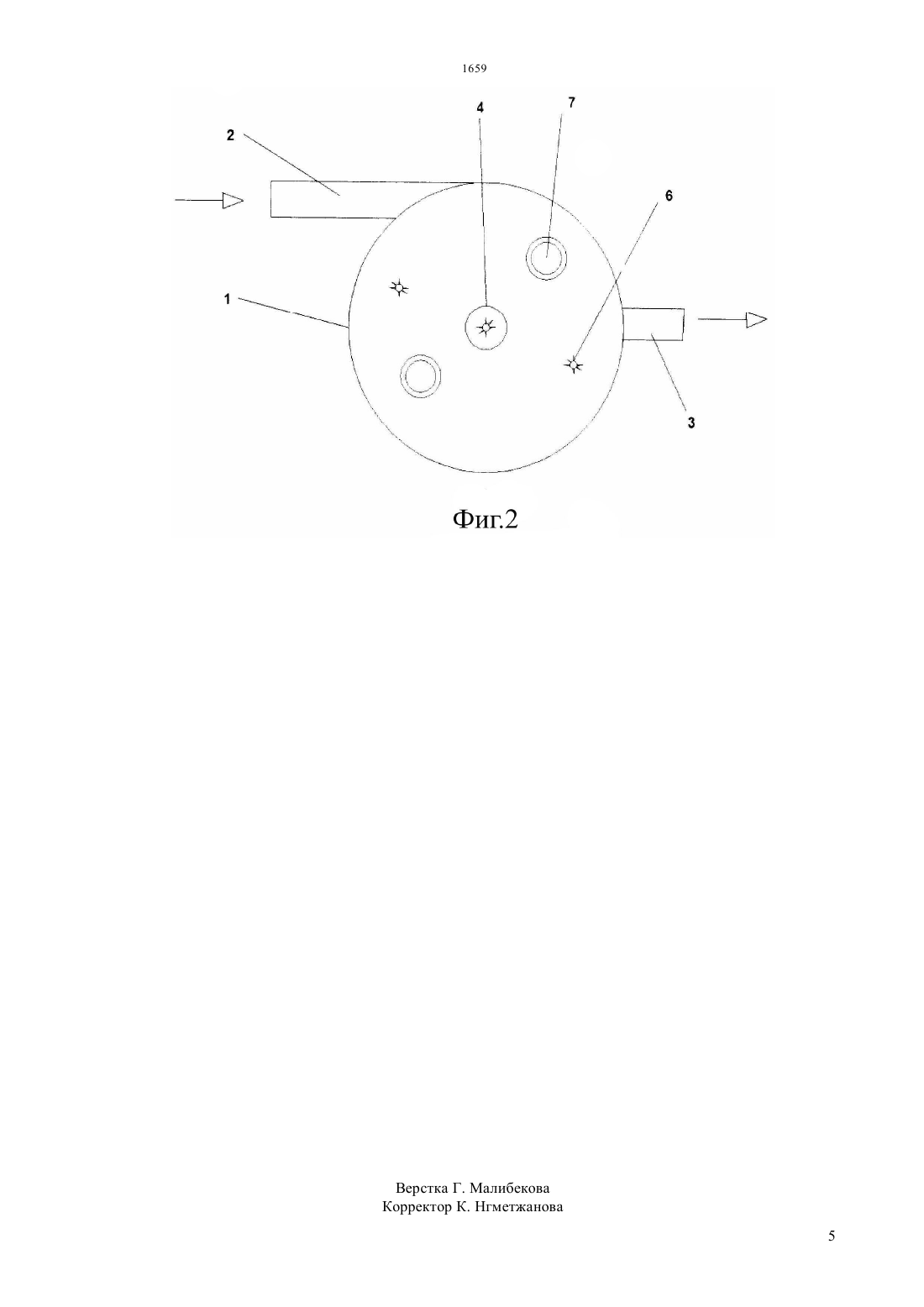

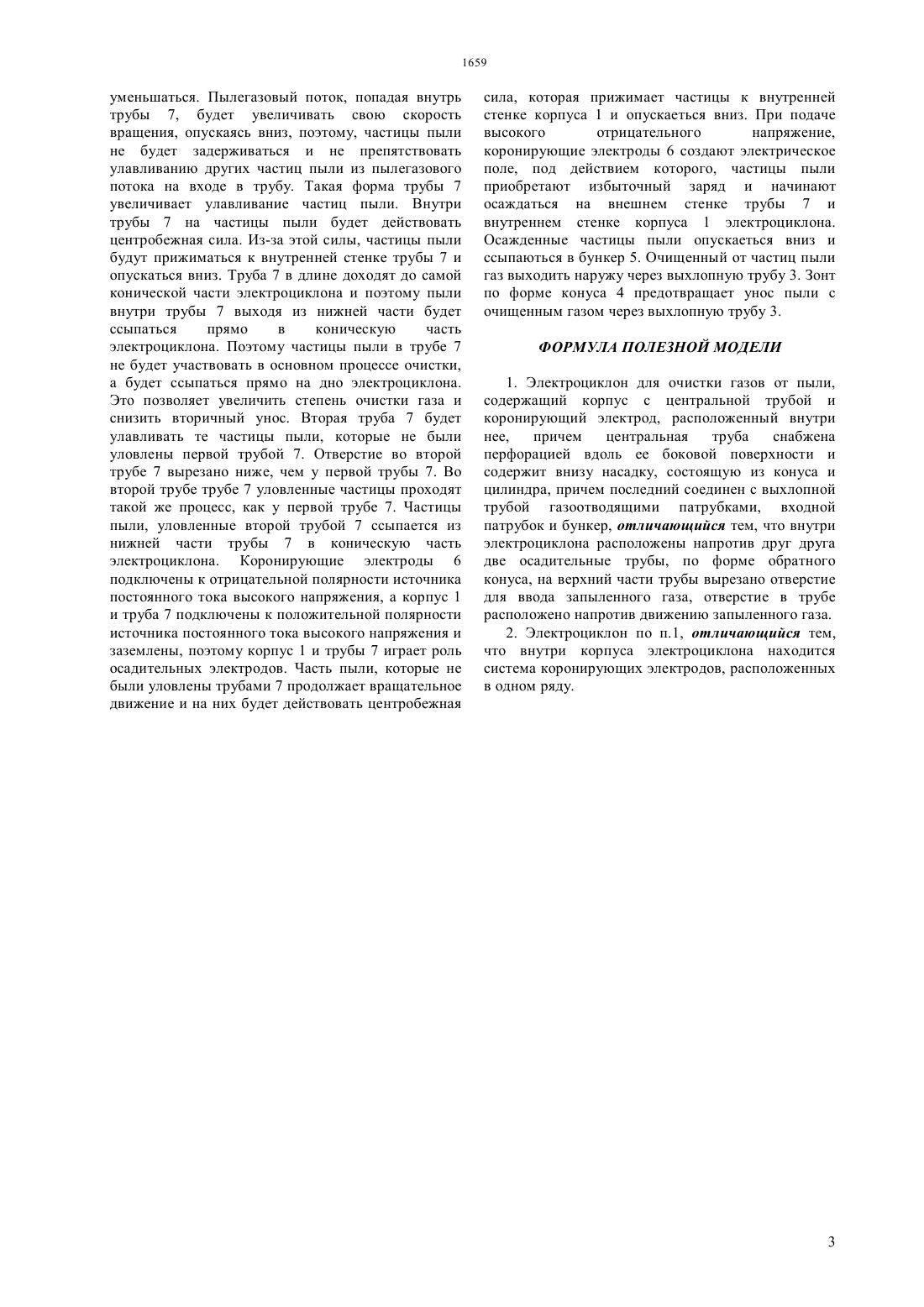

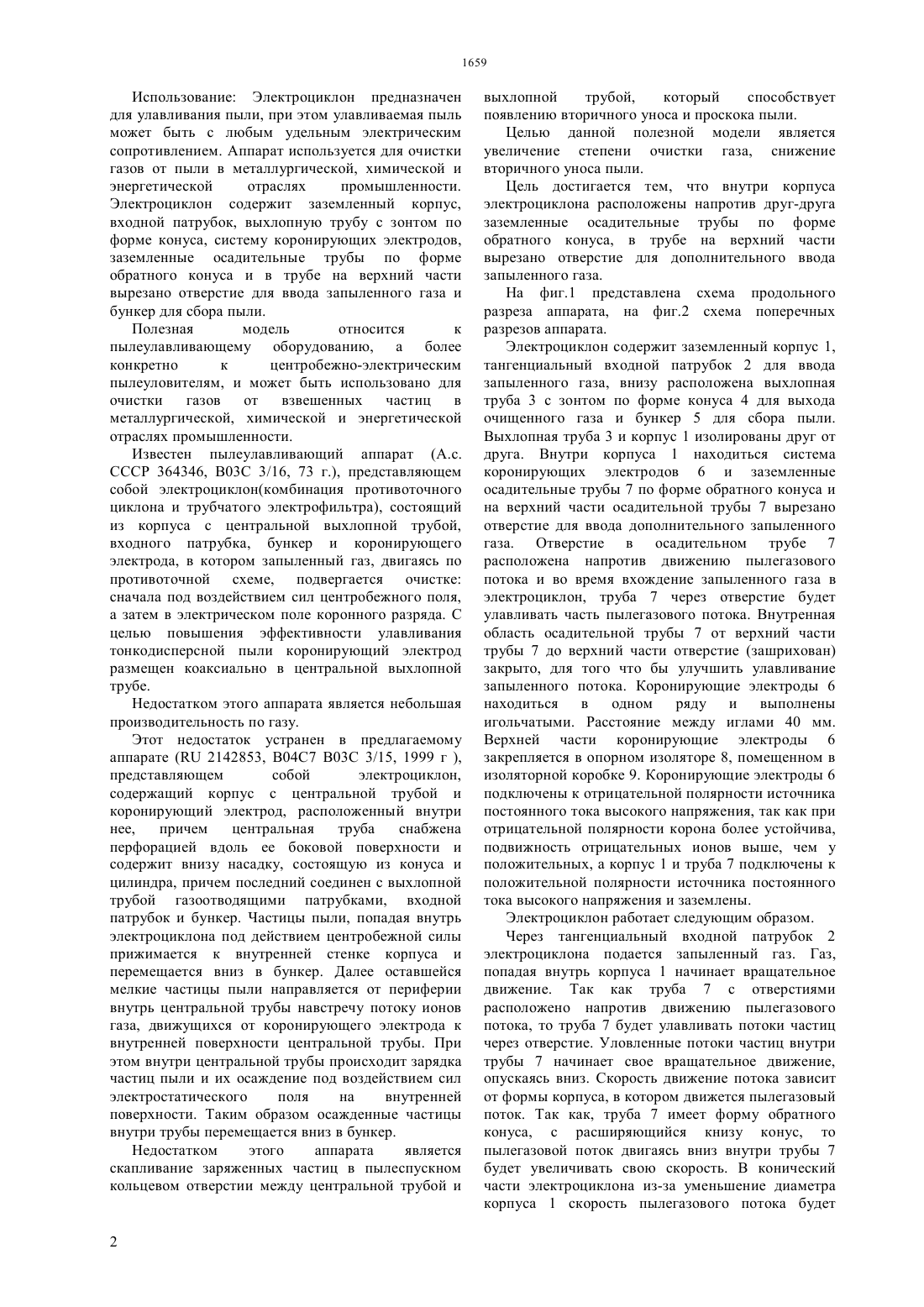

(51) 03 3/15 (2006.01) 04 7/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ выхлопная труба с насадкой по форме конуса для выхода очищенного газа и бункер для сбора пыли. Выхлопная труба и корпус изолированы друг от друга. Внутри корпуса находиться система коронирующих электродов и заземленные осадительные трубы по форме обратного конуса и на верхний части осадительной трубы вырезано отверстие для ввода дополнительного запыленного газа. Отверстие в осадительном трубе расположена напротив движению пылегазового потока и во время вхождение запыленного газа в электроциклон, труба через отверстие будет улавливать часть пылегазового потока. Коронирующие электроды находиться в одном ряду и выполнены игольчатыми. Расстояние между иглами 40 мм. Верхней части коронирующие электроды закрепляется в опорном изоляторе, помещенном в изоляторной коробке. Коронирующие электроды подключены к отрицательной полярности источника постоянного тока высокого напряжения, а корпус и труба подключены к положительной полярности источника постоянного тока высокого напряжения и заземлены.(72) Сулейменов Орал Анарбекович Исмагулов Елнур Канатулы(73) Республиканское государственное предприятие на праве хозяйственного ведения Таразский государственный университет им. М.Х.Дулати Министерства образования и науки Республики Казахстан(57) Область применения полезной модели Полезная модель относится к пылеулавливающему оборудованию, а более конкретно к центробежноэлектрическим пылеуловителям, и может быть использовано для очистки газов от взвешенных частиц в металлургической, химической и энергетической отраслях промышленности. Сущность полезной модели Пылеотделяющее устройство,выполненное для достижения вышеуказанных целей, содержит заземленный корпус, тангенциальный входной патрубок для ввода запыленного газа, внизу расположена Использование Электроциклон предназначен для улавливания пыли, при этом улавливаемая пыль может быть с любым удельным электрическим сопротивлением. Аппарат используется для очистки газов от пыли в металлургической, химической и энергетической отраслях промышленности. Электроциклон содержит заземленный корпус,входной патрубок, выхлопную трубу с зонтом по форме конуса, систему коронирующих электродов,заземленные осадительные трубы по форме обратного конуса и в трубе на верхний части вырезано отверстие для ввода запыленного газа и бункер для сбора пыли. Полезная модель относится к пылеулавливающему оборудованию, а более конкретно к центробежно-электрическим пылеуловителям, и может быть использовано для очистки газов от взвешенных частиц в металлургической, химической и энергетической отраслях промышленности. Известен пылеулавливающий аппарат (А.с. СССР 364346, В 03 С 3/16, 73 г.), представляющем собой электроциклон(комбинация противоточного циклона и трубчатого электрофильтра), состоящий из корпуса с центральной выхлопной трубой,входного патрубка, бункер и коронирующего электрода, в котором запыленный газ, двигаясь по противоточной схеме, подвергается очистке сначала под воздействием сил центробежного поля,а затем в электрическом поле коронного разряда. С целью повышения эффективности улавливания тонкодисперсной пыли коронирующий электрод размещен коаксиально в центральной выхлопной трубе. Недостатком этого аппарата является небольшая производительность по газу. Этот недостаток устранен в предлагаемому аппарате ( 2142853, В 04 С 7 В 03 С 3/15, 1999 г ),представляющем собой электроциклон,содержащий корпус с центральной трубой и коронирующий электрод, расположенный внутри нее,причем центральная труба снабжена перфорацией вдоль ее боковой поверхности и содержит внизу насадку, состоящую из конуса и цилиндра, причем последний соединен с выхлопной трубой газоотводящими патрубками, входной патрубок и бункер. Частицы пыли, попадая внутрь электроциклона под действием центробежной силы прижимается к внутренней стенке корпуса и перемещается вниз в бункер. Далее оставшейся мелкие частицы пыли направляется от периферии внутрь центральной трубы навстречу потоку ионов газа, движущихся от коронирующего электрода к внутренней поверхности центральной трубы. При этом внутри центральной трубы происходит зарядка частиц пыли и их осаждение под воздействием сил электростатического поля на внутренней поверхности. Таким образом осажденные частицы внутри трубы перемещается вниз в бункер. Недостатком этого аппарата является скапливание заряженных частиц в пылеспускном кольцевом отверстии между центральной трубой и выхлопной трубой,который способствует появлению вторичного уноса и проскока пыли. Целью данной полезной модели является увеличение степени очистки газа, снижение вторичного уноса пыли. Цель достигается тем, что внутри корпуса электроциклона расположены напротив друг-друга заземленные осадительные трубы по форме обратного конуса, в трубе на верхний части вырезано отверстие для дополнительного ввода запыленного газа. На фиг.1 представлена схема продольного разреза аппарата, на фиг.2 схема поперечных разрезов аппарата. Электроциклон содержит заземленный корпус 1,тангенциальный входной патрубок 2 для ввода запыленного газа, внизу расположена выхлопная труба 3 с зонтом по форме конуса 4 для выхода очищенного газа и бункер 5 для сбора пыли. Выхлопная труба 3 и корпус 1 изолированы друг от друга. Внутри корпуса 1 находиться система коронирующих электродов 6 и заземленные осадительные трубы 7 по форме обратного конуса и на верхний части осадительной трубы 7 вырезано отверстие для ввода дополнительного запыленного газа. Отверстие в осадительном трубе 7 расположена напротив движению пылегазового потока и во время вхождение запыленного газа в электроциклон, труба 7 через отверстие будет улавливать часть пылегазового потока. Внутренная область осадительной трубы 7 от верхний части трубы 7 до верхний части отверстие (зашрихован) закрыто, для того что бы улучшить улавливание запыленного потока. Коронирующие электроды 6 находиться в одном ряду и выполнены игольчатыми. Расстояние между иглами 40 мм. Верхней части коронирующие электроды 6 закрепляется в опорном изоляторе 8, помещенном в изоляторной коробке 9. Коронирующие электроды 6 подключены к отрицательной полярности источника постоянного тока высокого напряжения, так как при отрицательной полярности корона более устойчива,подвижность отрицательных ионов выше, чем у положительных, а корпус 1 и труба 7 подключены к положительной полярности источника постоянного тока высокого напряжения и заземлены. Электроциклон работает следующим образом. Через тангенциальный входной патрубок 2 электроциклона подается запыленный газ. Газ,попадая внутрь корпуса 1 начинает вращательное движение. Так как труба 7 с отверстиями расположено напротив движению пылегазового потока, то труба 7 будет улавливать потоки частиц через отверстие. Уловленные потоки частиц внутри трубы 7 начинает свое вращательное движение,опускаясь вниз. Скорость движение потока зависит от формы корпуса, в котором движется пылегазовый поток. Так как, труба 7 имеет форму обратного конуса, с расширяющийся книзу конус, то пылегазовой поток двигаясь вниз внутри трубы 7 будет увеличивать свою скорость. В конический части электроциклона из-за уменьшение диаметра корпуса 1 скорость пылегазового потока будет уменьшаться. Пылегазовый поток, попадая внутрь трубы 7, будет увеличивать свою скорость вращения, опускаясь вниз, поэтому, частицы пыли не будет задерживаться и не препятствовать улавливанию других частиц пыли из пылегазового потока на входе в трубу. Такая форма трубы 7 увеличивает улавливание частиц пыли. Внутри трубы 7 на частицы пыли будет действовать центробежная сила. Из-за этой силы, частицы пыли будут прижиматься к внутренней стенке трубы 7 и опускаться вниз. Труба 7 в длине доходят до самой конической части электроциклона и поэтому пыли внутри трубы 7 выходя из нижней части будет ссыпаться прямо в коническую часть электроциклона. Поэтому частицы пыли в трубе 7 не будет участвовать в основном процессе очистки,а будет ссыпаться прямо на дно электроциклона. Это позволяет увеличить степень очистки газа и снизить вторичный унос. Вторая труба 7 будет улавливать те частицы пыли, которые не были уловлены первой трубой 7. Отверстие во второй трубе 7 вырезано ниже, чем у первой трубы 7. Во второй трубе трубе 7 уловленные частицы проходят такой же процесс, как у первой трубе 7. Частицы пыли, уловленные второй трубой 7 ссыпается из нижней части трубы 7 в коническую часть электроциклона. Коронирующие электроды 6 подключены к отрицательной полярности источника постоянного тока высокого напряжения, а корпус 1 и труба 7 подключены к положительной полярности источника постоянного тока высокого напряжения и заземлены, поэтому корпус 1 и трубы 7 играет роль осадительных электродов. Часть пыли, которые не были уловлены трубами 7 продолжает вращательное движение и на них будет действовать центробежная сила, которая прижимает частицы к внутренней стенке корпуса 1 и опускаеться вниз. При подаче высокого отрицательного напряжение,коронирующие электроды 6 создают электрическое поле, под действием которого, частицы пыли приобретают избыточный заряд и начинают осаждаться на внешнем стенке трубы 7 и внутреннем стенке корпуса 1 электроциклона. Осажденные частицы пыли опускаеться вниз и ссыпаються в бункер 5. Очищенный от частиц пыли газ выходить наружу через выхлопную трубу 3. Зонт по форме конуса 4 предотвращает унос пыли с очищенным газом через выхлопную трубу 3. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Электроциклон для очистки газов от пыли,содержащий корпус с центральной трубой и коронирующий электрод, расположенный внутри нее,причем центральная труба снабжена перфорацией вдоль ее боковой поверхности и содержит внизу насадку, состоящую из конуса и цилиндра, причем последний соединен с выхлопной трубой газоотводящими патрубками, входной патрубок и бункер, отличающийся тем, что внутри электроциклона расположены напротив друг друга две осадительные трубы, по форме обратного конуса, на верхний части трубы вырезано отверстие для ввода запыленного газа, отверстие в трубе расположено напротив движению запыленного газа. 2. Электроциклон по п.1, отличающийся тем,что внутри корпуса электроциклона находится система коронирующих электродов, расположенных в одном ряду.
