Система технических средств охраны “Аппаратура”Ночь-12″

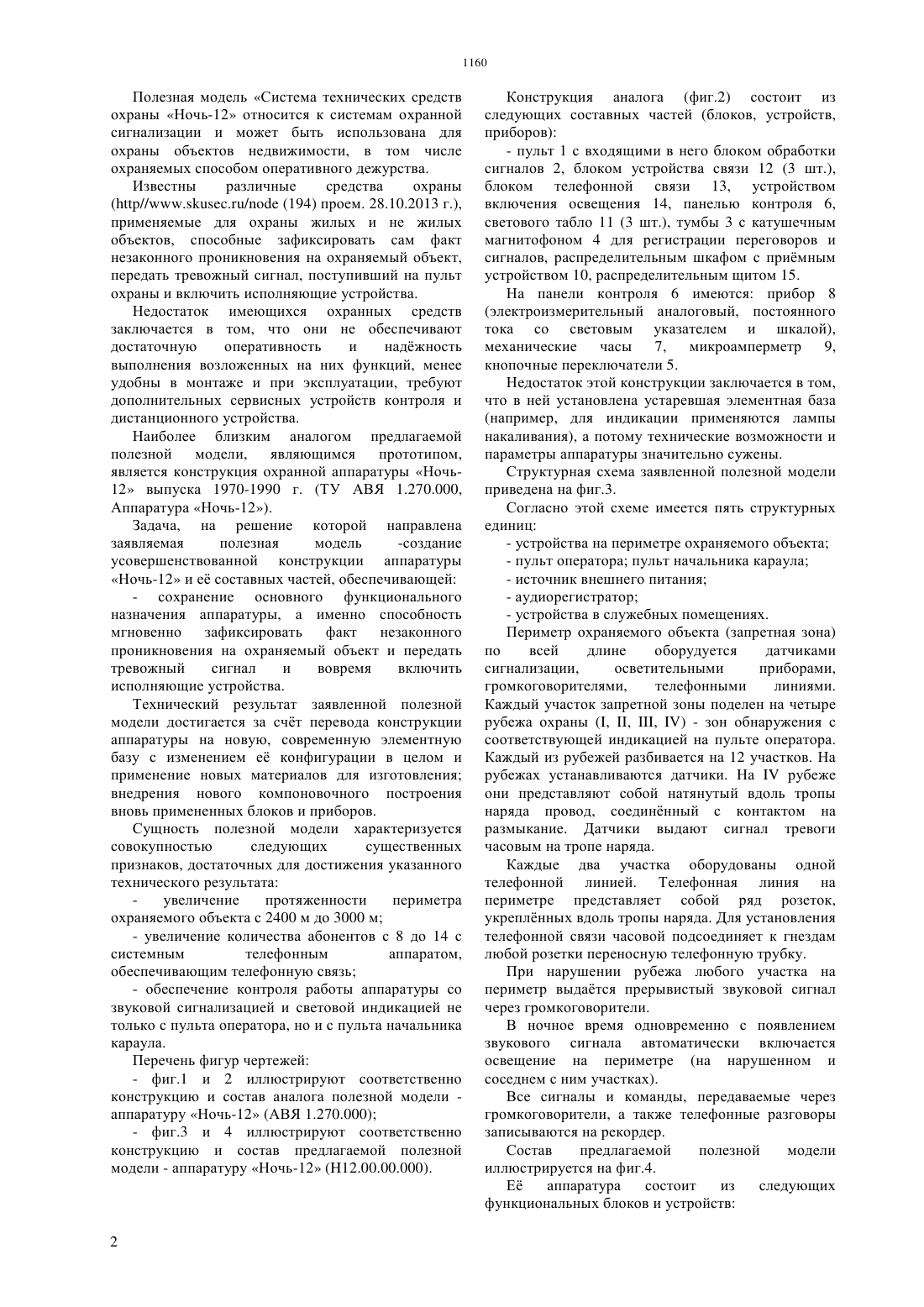

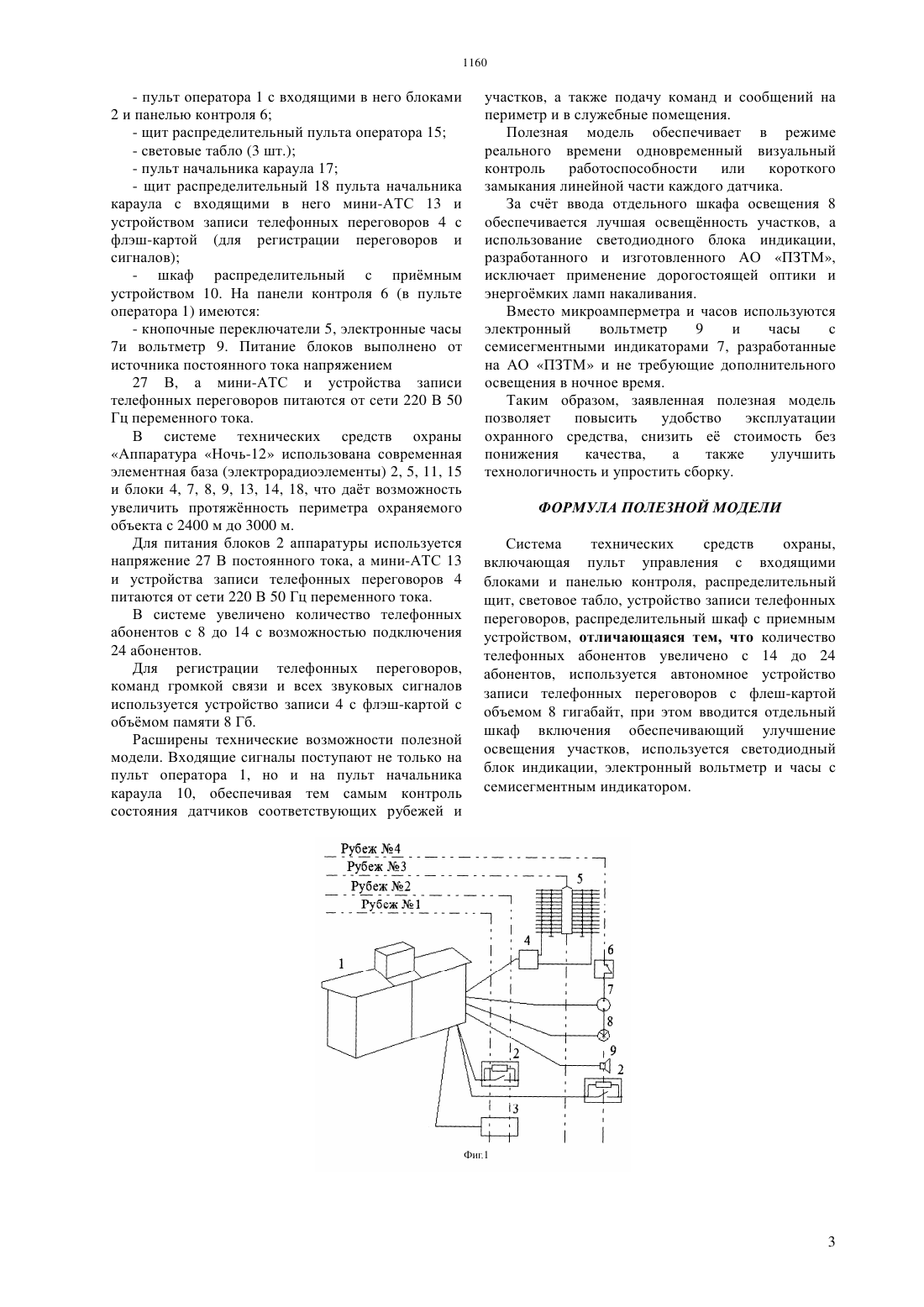

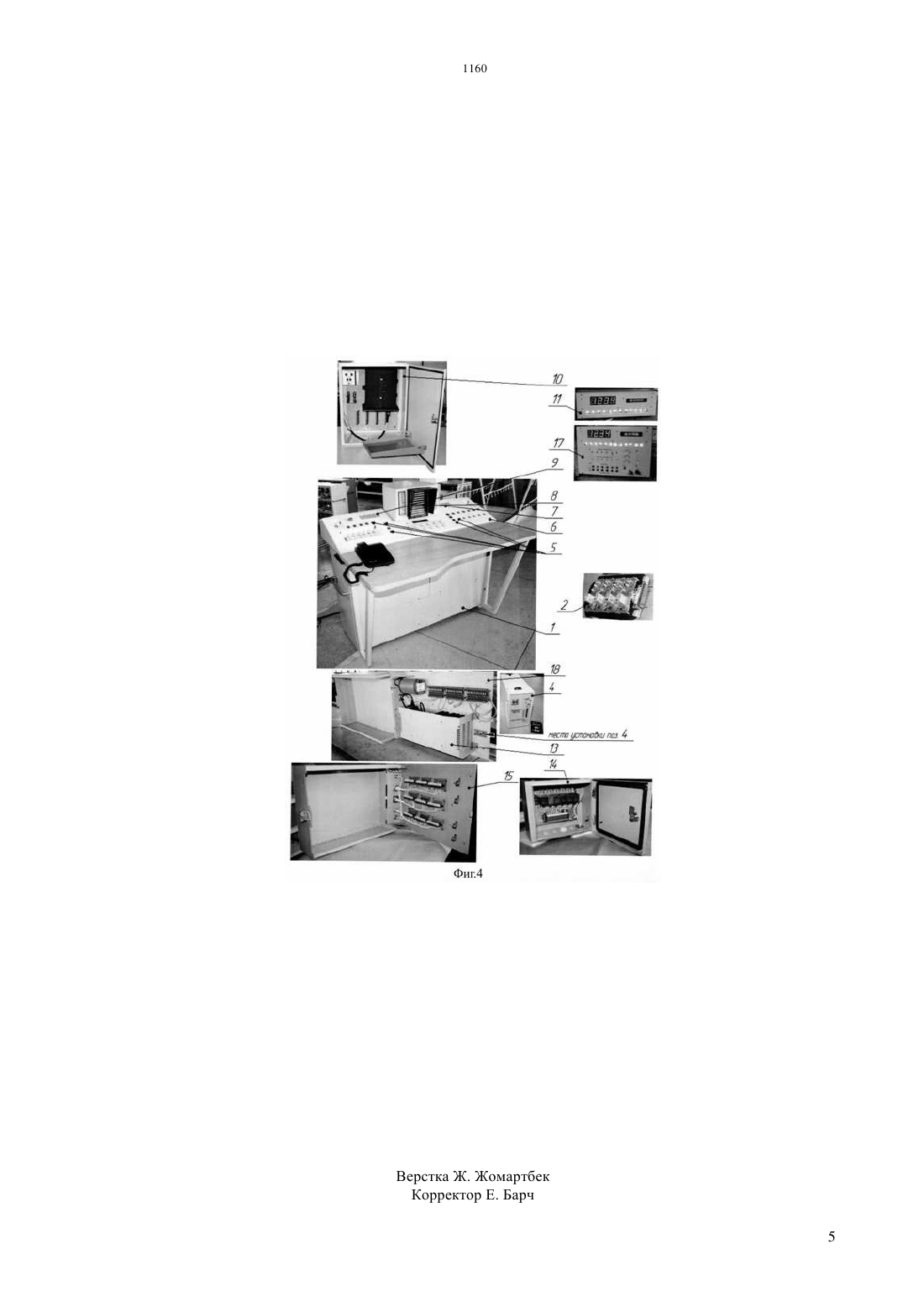

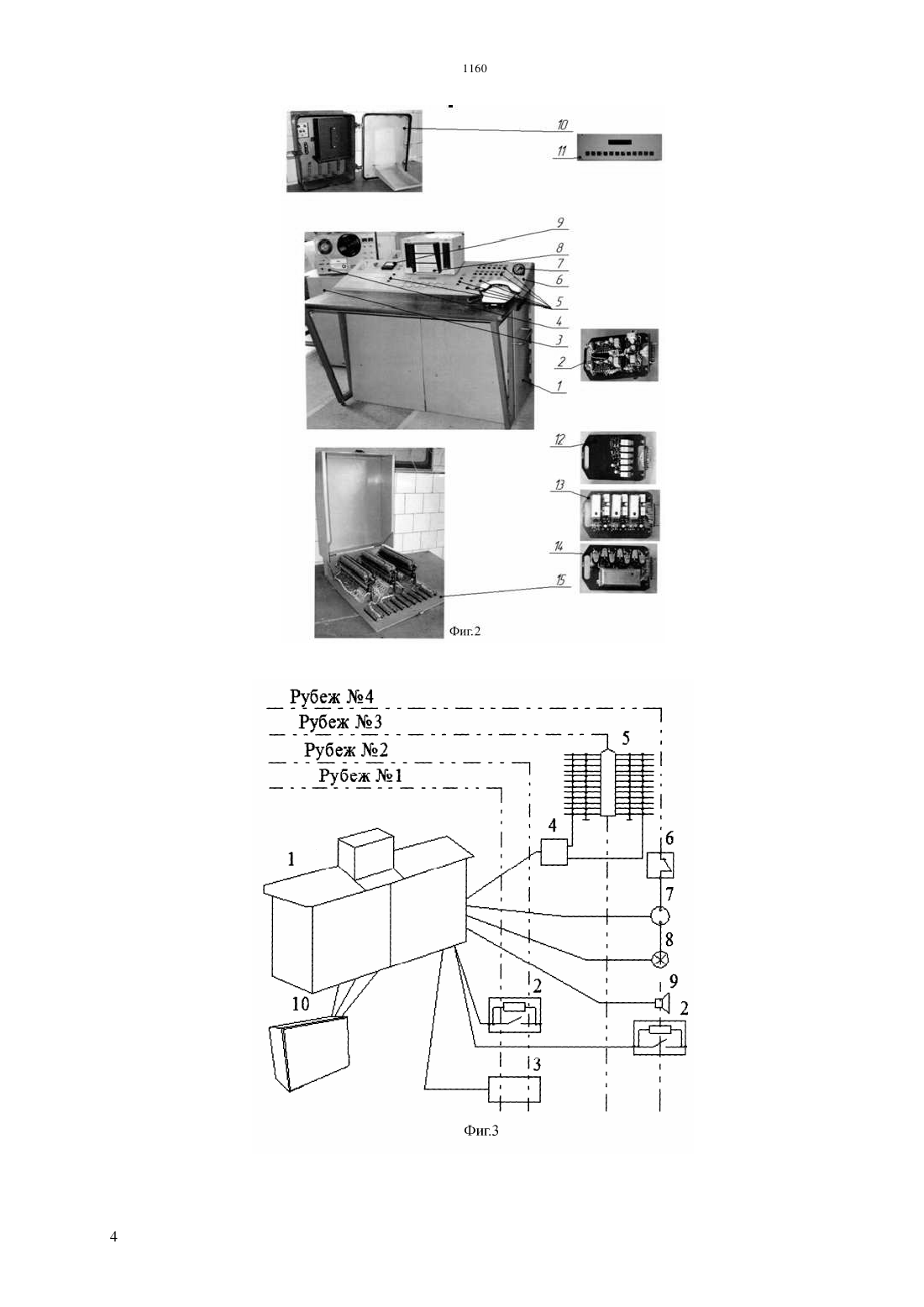

(51) 08 19/00 (2006.01) 08 25/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ- перевод конструкции аппаратуры на новую современную элементную базу и применение новых материалов для изготовления- расширение технических возможностей аппаратуры Технический результат полезной модели Аппаратура Ночь-12 заключается в том, что она расширила и улучшила технические характеристики своего аналога, тем самым во многом повысив эксплуатационные свойства аппаратуры. Технический результат достигается за счт применения современной базы электрорадиоэлементов(лампы накаливания заменены для индикации на светодиоды) и приборов, новых материалов. Предлагаемая полезная модель дат значительные эксплуатационные преимущества,способствует повышению оперативности,наджности и уровня безопасности охранных мероприятий.(72) Перлов Владимир Владимирович Мягких Юрий Михайлович(73) Акционерное общество Петропавловский завод тяжлого машиностроения Пасечник В.Ф., Ночь - 12 . Система(56) технических средств охраны . - М., 1978, с.119(54) СИСТЕМА ТЕХНИЧЕСКИХ СРЕДСТВ ОХРАНЫ АППАРАТУРА НОЧЬ-12(57) Заявляемая полезная модель относится к техническим средствам охраны различных объектов, в том и числе объектов, охраняемых способом оперативного дежурства. Задача полезной модели создание усовершенствованной конструкции охранной аппаратуры Ночь-12 и е составных частей,которая обеспечивает- сохранение основного функционального назначения аппаратуры Полезная модель Система технических средств охраны Ночь-12 относится к системам охранной сигнализации и может быть использована для охраны объектов недвижимости, в том числе охраняемых способом оперативного дежурства. Известны различные средства охраны(/// (194) проем. 28.10.2013 г.),применяемые для охраны жилых и не жилых объектов, способные зафиксировать сам факт незаконного проникновения на охраняемый объект,передать тревожный сигнал, поступивший на пульт охраны и включить исполняющие устройства. Недостаток имеющихся охранных средств заключается в том, что они не обеспечивают достаточную оперативность и наджность выполнения возложенных на них функций, менее удобны в монтаже и при эксплуатации, требуют дополнительных сервисных устройств контроля и дистанционного устройства. Наиболее близким аналогом предлагаемой полезной модели, являющимся прототипом,является конструкция охранной аппаратуры Ночь 12 выпуска 1970-1990 г. (ТУ АВЯ 1.270.000,Аппаратура Ночь-12). Задача, на решение которой направлена заявляемая полезная модель-создание усовершенствованной конструкции аппаратуры Ночь-12 и е составных частей, обеспечивающей- сохранение основного функционального назначения аппаратуры, а именно способность мгновенно зафиксировать факт незаконного проникновения на охраняемый объект и передать тревожный сигнал и вовремя включить исполняющие устройства. Технический результат заявленной полезной модели достигается за счт перевода конструкции аппаратуры на новую, современную элементную базу с изменением е конфигурации в целом и применение новых материалов для изготовления внедрения нового компоновочного построения вновь примененных блоков и приборов. Сущность полезной модели характеризуется совокупностью следующих существенных признаков, достаточных для достижения указанного технического результата увеличение протяженности периметра охраняемого объекта с 2400 м до 3000 м- увеличение количества абонентов с 8 до 14 с системным телефонным аппаратом,обеспечивающим телефонную связь- обеспечение контроля работы аппаратуры со звуковой сигнализацией и световой индикацией не только с пульта оператора, но и с пульта начальника караула. Перечень фигур чертежей- фиг.1 и 2 иллюстрируют соответственно конструкцию и состав аналога полезной модели аппаратуру Ночь-12 (АВЯ 1.270.000)- фиг.3 и 4 иллюстрируют соответственно конструкцию и состав предлагаемой полезной модели - аппаратуру Ночь-12 (12.00.00.000). Конструкция аналога (фиг.2) состоит из следующих составных частей (блоков, устройств,приборов)- пульт 1 с входящими в него блоком обработки сигналов 2, блоком устройства связи 12 (3 шт.),блоком телефонной связи 13, устройством включения освещения 14, панелью контроля 6,светового табло 11 (3 шт.), тумбы 3 с катушечным магнитофоном 4 для регистрации переговоров и сигналов, распределительным шкафом с примным устройством 10, распределительным щитом 15. На панели контроля 6 имеются прибор 8(электроизмерительный аналоговый, постоянного тока со световым указателем и шкалой),механические часы 7, микроамперметр 9,кнопочные переключатели 5. Недостаток этой конструкции заключается в том,что в ней установлена устаревшая элементная база(например, для индикации применяются лампы накаливания), а потому технические возможности и параметры аппаратуры значительно сужены. Структурная схема заявленной полезной модели приведена на фиг.3. Согласно этой схеме имеется пять структурных единиц- устройства на периметре охраняемого объекта- пульт оператора пульт начальника караула- устройства в служебных помещениях. Периметр охраняемого объекта (запретная зона) по всей длине оборудуется датчиками сигнализации,осветительными приборами,громкоговорителями,телефонными линиями. Каждый участок запретной зоны поделен на четыре рубежа охраны (, , , ) - зон обнаружения с соответствующей индикацией на пульте оператора. Каждый из рубежей разбивается на 12 участков. На рубежах устанавливаются датчики. Нарубеже они представляют собой натянутый вдоль тропы наряда провод, соединнный с контактом на размыкание. Датчики выдают сигнал тревоги часовым на тропе наряда. Каждые два участка оборудованы одной телефонной линией. Телефонная линия на периметре представляет собой ряд розеток,укреплнных вдоль тропы наряда. Для установления телефонной связи часовой подсоединяет к гнездам любой розетки переносную телефонную трубку. При нарушении рубежа любого участка на периметр выдатся прерывистый звуковой сигнал через громкоговорители. В ночное время одновременно с появлением звукового сигнала автоматически включается освещение на периметре (на нарушенном и соседнем с ним участках). Все сигналы и команды, передаваемые через громкоговорители, а также телефонные разговоры записываются на рекордер. Состав предлагаемой полезной модели иллюстрируется на фиг.4. Е аппаратура состоит из следующих функциональных блоков и устройств- щит распределительный пульта оператора 15- пульт начальника караула 17- щит распределительный 18 пульта начальника караула с входящими в него мини-АТС 13 и устройством записи телефонных переговоров 4 с флэш-картой (для регистрации переговоров и сигналов)- шкаф распределительный с примным устройством 10. На панели контроля 6 (в пульте оператора 1) имеются- кнопочные переключатели 5, электронные часы 7 и вольтметр 9. Питание блоков выполнено от источника постоянного тока напряжением 27 В, а мини-АТС и устройства записи телефонных переговоров питаются от сети 220 В 50 Гц переменного тока. В системе технических средств охраны Аппаратура Ночь-12 использована современная элементная база (электрорадиоэлементы) 2, 5, 11, 15 и блоки 4, 7, 8, 9, 13, 14, 18, что дат возможность увеличить протяжнность периметра охраняемого объекта с 2400 м до 3000 м. Для питания блоков 2 аппаратуры используется напряжение 27 В постоянного тока, а мини-АТС 13 и устройства записи телефонных переговоров 4 питаются от сети 220 В 50 Гц переменного тока. В системе увеличено количество телефонных абонентов с 8 до 14 с возможностью подключения 24 абонентов. Для регистрации телефонных переговоров,команд громкой связи и всех звуковых сигналов используется устройство записи 4 с флэш-картой с объмом памяти 8 Гб. Расширены технические возможности полезной модели. Входящие сигналы поступают не только на пульт оператора 1, но и на пульт начальника караула 10, обеспечивая тем самым контроль состояния датчиков соответствующих рубежей и участков, а также подачу команд и сообщений на периметр и в служебные помещения. Полезная модель обеспечивает в режиме реального времени одновременный визуальный контроль работоспособности или короткого замыкания линейной части каждого датчика. За счт ввода отдельного шкафа освещения 8 обеспечивается лучшая освещнность участков, а использование светодиодного блока индикации,разработанного и изготовленного АО ПЗТМ,исключает применение дорогостоящей оптики и энергомких ламп накаливания. Вместо микроамперметра и часов используются электронный вольтметр 9 и часы с семисегментными индикаторами 7, разработанные на АО ПЗТМ и не требующие дополнительного освещения в ночное время. Таким образом, заявленная полезная модель позволяет повысить удобство эксплуатации охранного средства, снизить е стоимость без понижения качества,а также улучшить технологичность и упростить сборку. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Система технических средств охраны,включающая пульт управления с входящими блоками и панелью контроля, распределительный щит, световое табло, устройство записи телефонных переговоров, распределительный шкаф с приемным устройством, отличающаяся тем, что количество телефонных абонентов увеличено с 14 до 24 абонентов, используется автономное устройство записи телефонных переговоров с флеш-картой объемом 8 гигабайт, при этом вводится отдельный шкаф включения обеспечивающий улучшение освещения участков, используется светодиодный блок индикации, электронный вольтметр и часы с семисегментным индикатором.
