Система отделочных профилей для откосов оконных и дверных проемов

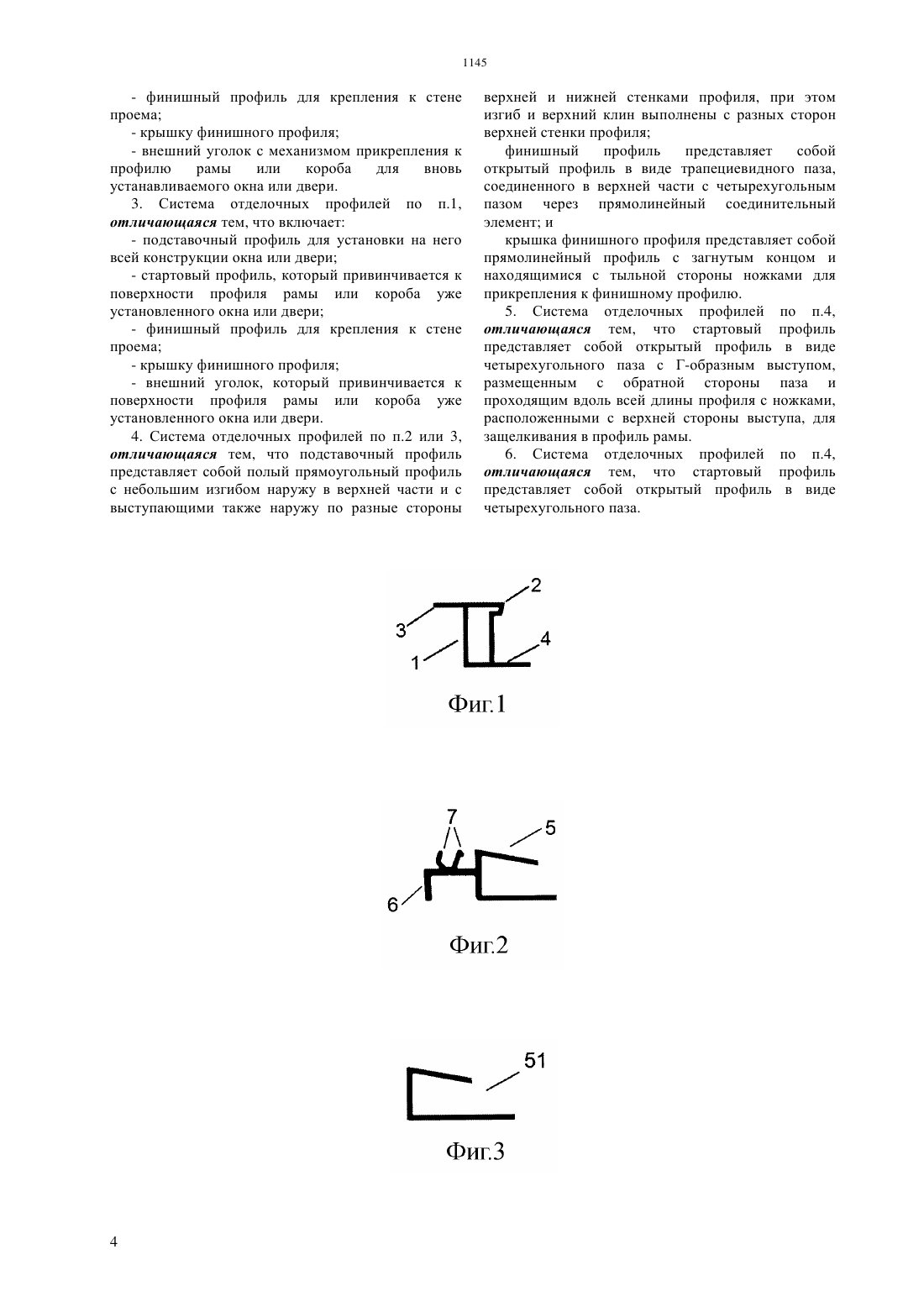

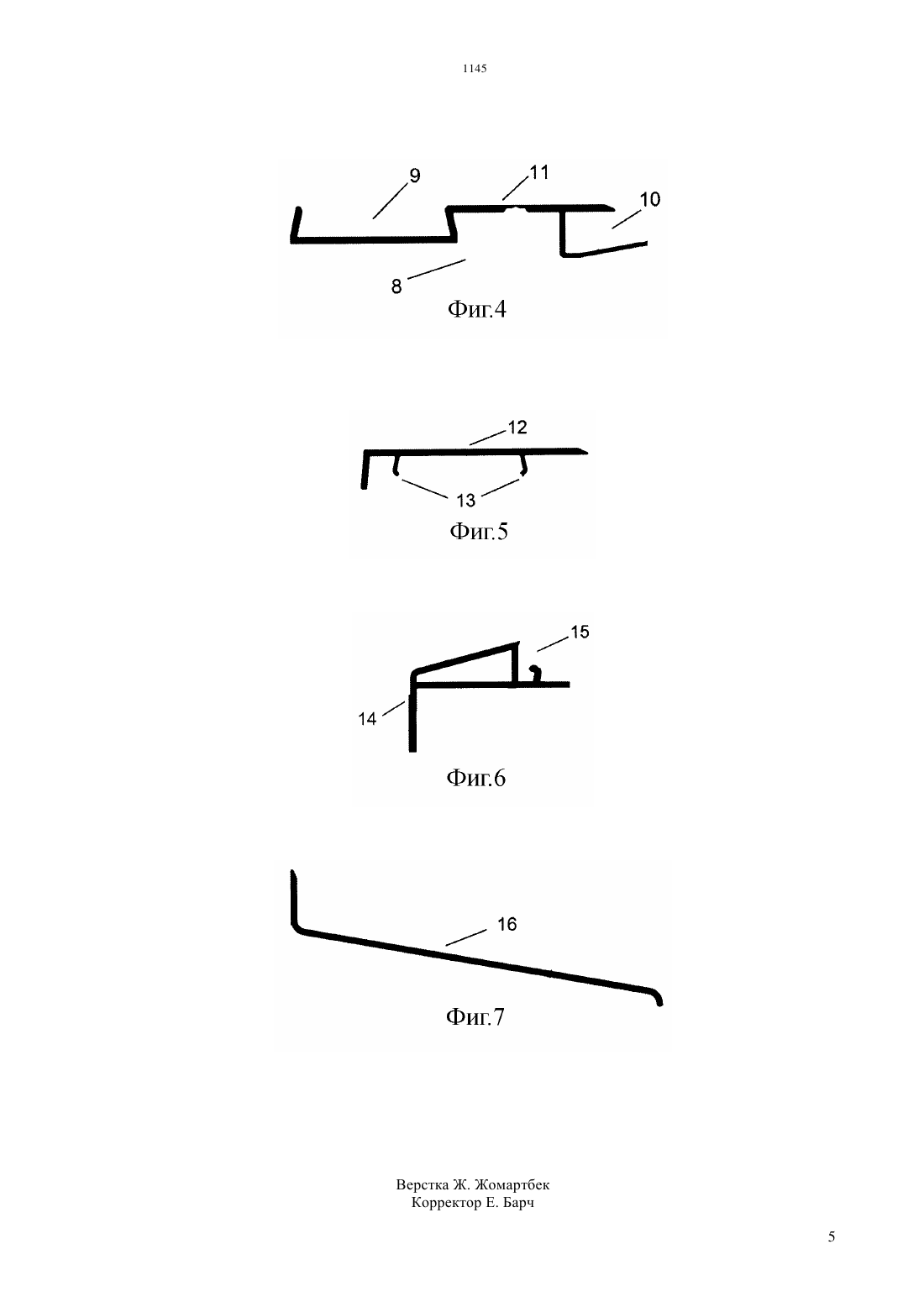

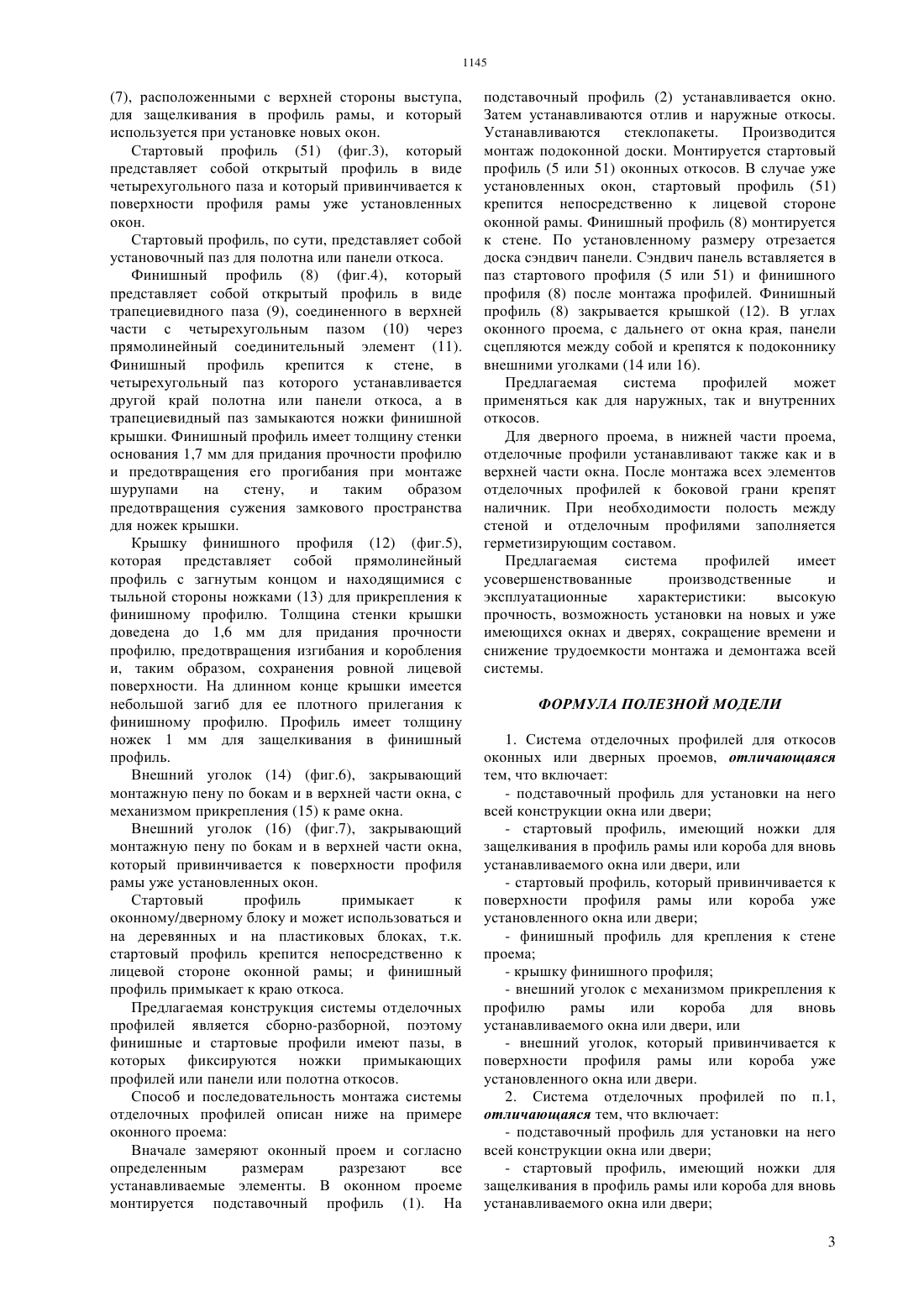

(51) 06 3/30 (2006.01) НАЦИОНАЛЬНЫЙ ИНСТИТУТ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ- стартовый профиль, имеющий ножки для защелкивания в профиль рамы или короба для вновь устанавливаемого окна или двери, или- стартовый профиль, который привинчивается к поверхности профиля рамы или короба уже установленного окна или двери- финишный профиль для крепления к стене проема- внешний уголок с механизмом прикрепления к профилю рамы или короба для вновь устанавливаемого окна или двери, или- внешний уголок, который привинчивается к поверхности профиля рамы или короба уже установленного окна или двери. Предлагаемая система профилей имеет усовершенствованные производственные и эксплуатационные характеристики высокую прочность, возможность установки на новых и уже имеющихся окнах и дверях, сокращение времени и снижение трудоемкости монтажа и демонтажа всей системы.(74) Тагбергенова Модангуль Маруповна Тагбергенова Алма Таишевна(54) СИСТЕМА ОТДЕЛОЧНЫХ ПРОФИЛЕЙ ДЛЯ ОТКОСОВ ОКОННЫХ И ДВЕРНЫХ ПРОЕМОВ(57) Техническое решение относится к области строительства, в частности к системе отделочных профилей для отделки или облицовки откосов оконных, дверных и других проемов в помещениях жилых и производственных зданий и сооружений,придавая им эстетически завершенный вид. Система отделочных профилей включает- подставочный профиль для установки на него всей конструкции окна или двери Техническое решение относится к области строительства, в частности к системе отделочных профилей для отделки или облицовки откосов оконных, дверных и других проемов в помещениях жилых и производственных зданий и сооружений,придавая им эстетически завершенный вид. Известна универсальная система отделочных профилей для откосов оконных и дверных проемов содержит два профиля, один из которых примыкает к оконному/дверному блоку ( 2397304, Е 06 В 3/30, 2010). Другой профиль примыкает к краю откоса. Один из профилей выполнен с установочным пазом. Другой профиль имеет неподвижный элемент и выполнен с буртом и гранью, установленной с возможностью отгиба до примыкания к поверхности бурта с образованием паза и фиксации посредством клеевой поверхности или защелки. Также известна система отделочных профилей оконных и дверных проемов, содержащая две группы профилей для установки полотна откоса на заданный угол. Одна группа профилей предназначена для формирования узла примыкания оконного (дверного) блока с полотном откоса и включает установленные с возможностью регулирования друг относительно друга установочный профиль для обрамления внутреннего угла оконного (дверного) блока и стартовый профиль для обеспечения контакта его с плоскостью оконного (дверного) блока и установки полотна откоса. Вторая группа профилей предназначена для формирования узла примыкания полотна откоса с внешним углом стены проема и включает установленные с возможностью регулирования друг относительно друга установочный профиль для установки между полотном откоса и стеной проема для выравнивания стены по вертикали и горизонтали и замковый профиль для примыкания к внешнему углу полотна откоса и обрамления внешней стены проема. Установочный профиль первой группы профилей и замковый профиль системы снабжены насечками для формирования необходимого угла установки полотна откоса. Разработана новая система отделочных профилей, которая предназначается для установки полотен откосов оконных, дверных и других проемов в помещениях жилых и производственных зданий и сооружений с целью придания им эстетически завершенного вида. Предлагаемая система профилей имеет улучшенные производственные и эксплуатационные характеристики высокая прочность, применение при установке новых и уже имеющихся окон и дверей, сокращение времени и трудоемкости монтажа и демонтажа. Система отделочных профилей включает- подставочный профиль, предназначенный для установки на него всей конструкции окна или двери- стартовый профиль, имеющий ножки для защелкивания в профиль рамы и короба для вновь устанавливаемого окна или двери или- стартовый профиль, который привинчивается к поверхности профиля рамы и короба уже установленного окна или двери- финишный профиль для крепления к стене проема- внешний уголок, закрывающий монтажную пену по бокам и в верхней части вновь устанавливаемого окна или двери, или- внешний уголок, закрывающий монтажную пену по бокам и в верхней части окна или двери,который привинчивается к поверхности профиля рамы и короба уже установленного окна или двери. Предлагаемая конструкция системы отделочных профилей является сборно-разборной, что облегчает монтаж и демонтаж профилей при необходимости проведения ремонтных работ поверхностей,находящихся под профилями, замену отдельных профилей системы. Применение данной конструкции профилей позволяет скрыть неровности проемов, придать им особый внешний и внутренний вид и поддерживать его без приложения больших средств и усилий в течение длительного времени. Сущность предлагаемого технического решения поясняется ниже ссылками на фиг.1 -7 на примере окна, где на фиг.1 изображен подставочный профиль на фиг.2 изображен стартовый профиль для вновь устанавливаемого окна на фиг.3 изображен стартовый профиль для уже установленного окна на фиг.4 изображен финишный профиль на фиг.5 изображена крышка финишного профиля на фиг.7 изображен внешний уголок для вновь устанавливаемого окна и на фиг.8 изображен внешний уголок для уже установленного окна. Система профилей включает Подставочный профиль (1) (фиг.1), который представляет собой полый прямоугольный профиль с небольшим изгибом (2) наружу в верхней части и с выступающими также наружу по разные стороны верхней (3) и нижней (4) стенками (монтажными клиньями) профиля, при этом изгиб и верхний клин выполнены с разных сторон верхней стенки профиля. Подставочный профиль предназначается для установки на него всей конструкции окна и служит дополнительным ребром жесткости для оконного блока. Профиль облегчает монтаж отлива и прикрепление подоконника, монтажные клинья профиля упираются в подоконник, а не в короб оконного блока. Кроме того, подставочный профиль выполняет важную роль и при транспортировке окна, защищая нижнюю часть рамы от повреждений при транспортировке окон из цеха до места назначения. Стартовый профиль (5) (фиг.2), который представляет собой открытый профиль в виде четырехугольного паза с Г-образным выступом (6),размещенным с обратной стороны паза и проходящим вдоль всей длины профиля с ножками(7), расположенными с верхней стороны выступа,для защелкивания в профиль рамы, и который используется при установке новых окон. Стартовый профиль (51) (фиг.3), который представляет собой открытый профиль в виде четырехугольного паза и который привинчивается к поверхности профиля рамы уже установленных окон. Стартовый профиль, по сути, представляет собой установочный паз для полотна или панели откоса. Финишный профиль (8) (фиг.4), который представляет собой открытый профиль в виде трапециевидного паза (9), соединенного в верхней части с четырехугольным пазом (10) через прямолинейный соединительный элемент (11). Финишный профиль крепится к стене, в четырехугольный паз которого устанавливается другой край полотна или панели откоса, а в трапециевидный паз замыкаются ножки финишной крышки. Финишный профиль имеет толщину стенки основания 1,7 мм для придания прочности профилю и предотвращения его прогибания при монтаже шурупами на стену,и таким образом предотвращения сужения замкового пространства для ножек крышки. Крышку финишного профиля (12) (фиг.5),которая представляет собой прямолинейный профиль с загнутым концом и находящимися с тыльной стороны ножками (13) для прикрепления к финишному профилю. Толщина стенки крышки доведена до 1,6 мм для придания прочности профилю, предотвращения изгибания и коробления и, таким образом, сохранения ровной лицевой поверхности. На длинном конце крышки имеется небольшой загиб для ее плотного прилегания к финишному профилю. Профиль имеет толщину ножек 1 мм для защелкивания в финишный профиль. Внешний уголок (14) (фиг.6), закрывающий монтажную пену по бокам и в верхней части окна, с механизмом прикрепления (15) к раме окна. Внешний уголок (16) (фиг.7), закрывающий монтажную пену по бокам и в верхней части окна,который привинчивается к поверхности профиля рамы уже установленных окон. Стартовый профиль примыкает к оконному/дверному блоку и может использоваться и на деревянных и на пластиковых блоках, т.к. стартовый профиль крепится непосредственно к лицевой стороне оконной рамы и финишный профиль примыкает к краю откоса. Предлагаемая конструкция системы отделочных профилей является сборно-разборной, поэтому финишные и стартовые профили имеют пазы, в которых фиксируются ножки примыкающих профилей или панели или полотна откосов. Способ и последовательность монтажа системы отделочных профилей описан ниже на примере оконного проема Вначале замеряют оконный проем и согласно определенным размерам разрезают все устанавливаемые элементы. В оконном проеме монтируется подставочный профиль (1). На подставочный профиль (2) устанавливается окно. Затем устанавливаются отлив и наружные откосы. Устанавливаются стеклопакеты. Производится монтаж подоконной доски. Монтируется стартовый профиль (5 или 51) оконных откосов. В случае уже установленных окон, стартовый профиль (51) крепится непосредственно к лицевой стороне оконной рамы. Финишный профиль (8) монтируется к стене. По установленному размеру отрезается доска сэндвич панели. Сэндвич панель вставляется в паз стартового профиля (5 или 51) и финишного профиля (8) после монтажа профилей. Финишный профиль (8) закрывается крышкой (12). В углах оконного проема, с дальнего от окна края, панели сцепляются между собой и крепятся к подоконнику внешними уголками (14 или 16). Предлагаемая система профилей может применяться как для наружных, так и внутренних откосов. Для дверного проема, в нижней части проема,отделочные профили устанавливают также как и в верхней части окна. После монтажа всех элементов отделочных профилей к боковой грани крепят наличник. При необходимости полость между стеной и отделочным профилями заполняется герметизирующим составом. Предлагаемая система профилей имеет усовершенствованные производственные и эксплуатационные характеристики высокую прочность, возможность установки на новых и уже имеющихся окнах и дверях, сокращение времени и снижение трудоемкости монтажа и демонтажа всей системы. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Система отделочных профилей для откосов оконных или дверных проемов, отличающаяся тем, что включает- подставочный профиль для установки на него всей конструкции окна или двери- стартовый профиль, имеющий ножки для защелкивания в профиль рамы или короба для вновь устанавливаемого окна или двери, или- стартовый профиль, который привинчивается к поверхности профиля рамы или короба уже установленного окна или двери- финишный профиль для крепления к стене проема- внешний уголок с механизмом прикрепления к профилю рамы или короба для вновь устанавливаемого окна или двери, или- внешний уголок, который привинчивается к поверхности профиля рамы или короба уже установленного окна или двери. 2. Система отделочных профилей по п.1,отличающаяся тем, что включает- подставочный профиль для установки на него всей конструкции окна или двери- стартовый профиль, имеющий ножки для защелкивания в профиль рамы или короба для вновь устанавливаемого окна или двери 3- финишный профиль для крепления к стене проема- внешний уголок с механизмом прикрепления к профилю рамы или короба для вновь устанавливаемого окна или двери. 3. Система отделочных профилей по п.1,отличающаяся тем, что включает- подставочный профиль для установки на него всей конструкции окна или двери- стартовый профиль, который привинчивается к поверхности профиля рамы или короба уже установленного окна или двери- финишный профиль для крепления к стене проема- внешний уголок, который привинчивается к поверхности профиля рамы или короба уже установленного окна или двери. 4. Система отделочных профилей по п.2 или 3,отличающаяся тем, что подставочный профиль представляет собой полый прямоугольный профиль с небольшим изгибом наружу в верхней части и с выступающими также наружу по разные стороны верхней и нижней стенками профиля, при этом изгиб и верхний клин выполнены с разных сторон верхней стенки профиля финишный профиль представляет собой открытый профиль в виде трапециевидного паза,соединенного в верхней части с четырехугольным пазом через прямолинейный соединительный элемент и крышка финишного профиля представляет собой прямолинейный профиль с загнутым концом и находящимися с тыльной стороны ножками для прикрепления к финишному профилю. 5. Система отделочных профилей по п.4,отличающаяся тем, что стартовый профиль представляет собой открытый профиль в виде четырехугольного паза с Г-образным выступом,размещенным с обратной стороны паза и проходящим вдоль всей длины профиля с ножками,расположенными с верхней стороны выступа, для защелкивания в профиль рамы. 6. Система отделочных профилей по п.4,отличающаяся тем, что стартовый профиль представляет собой открытый профиль в виде четырехугольного паза.
